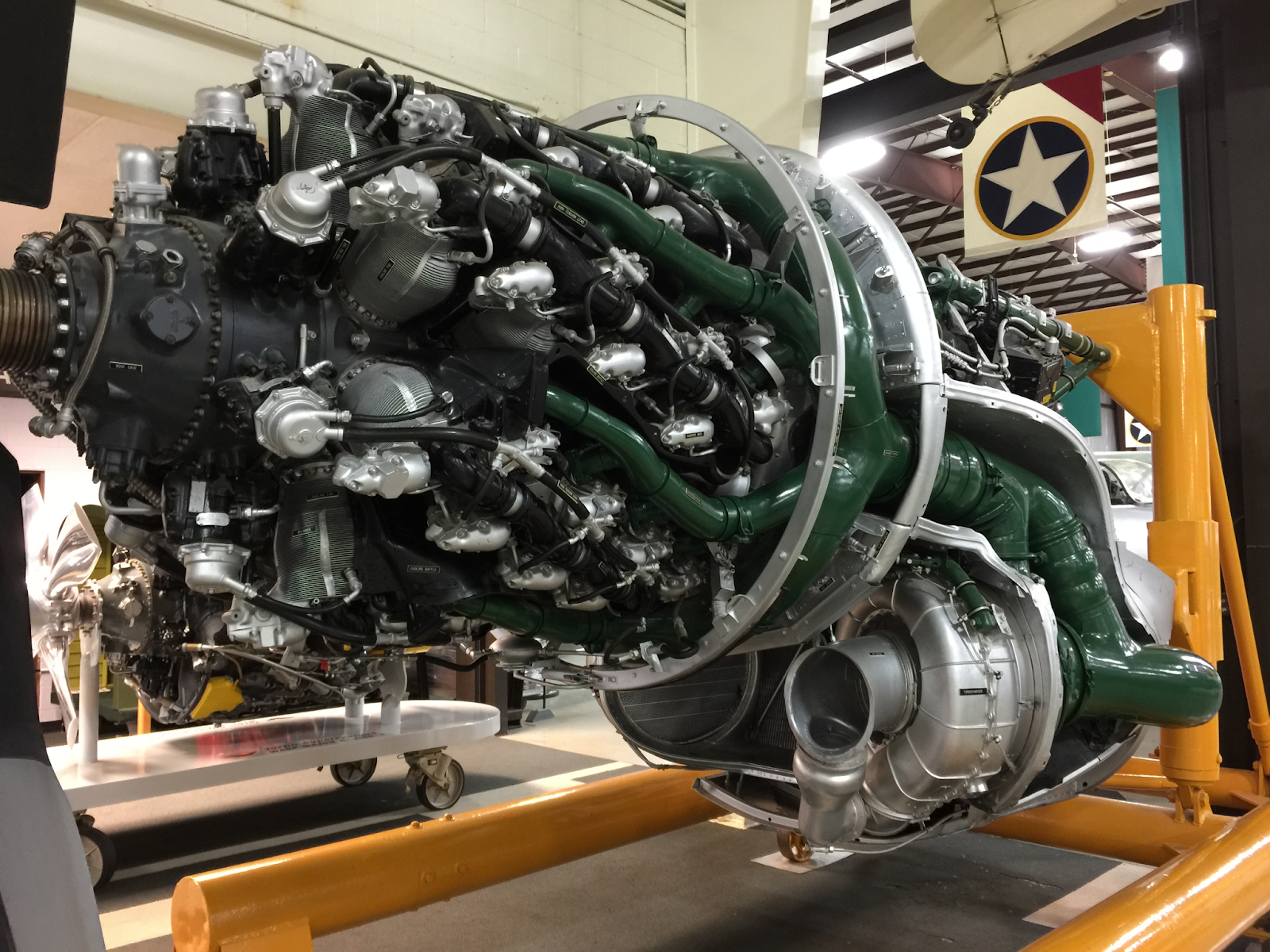

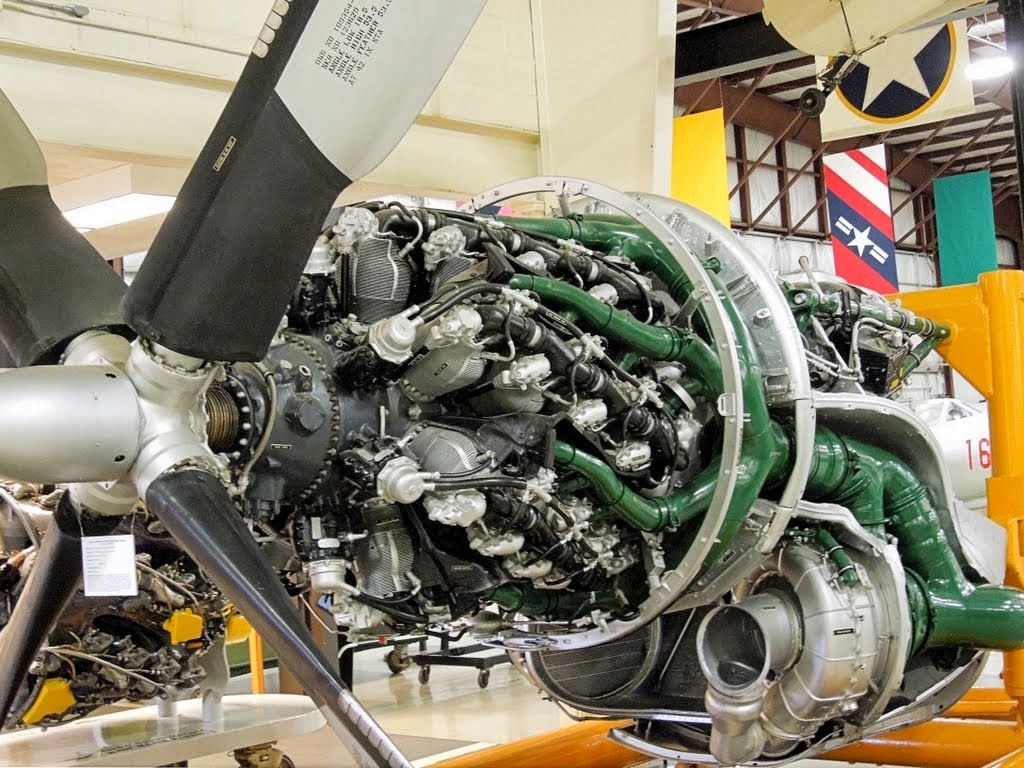

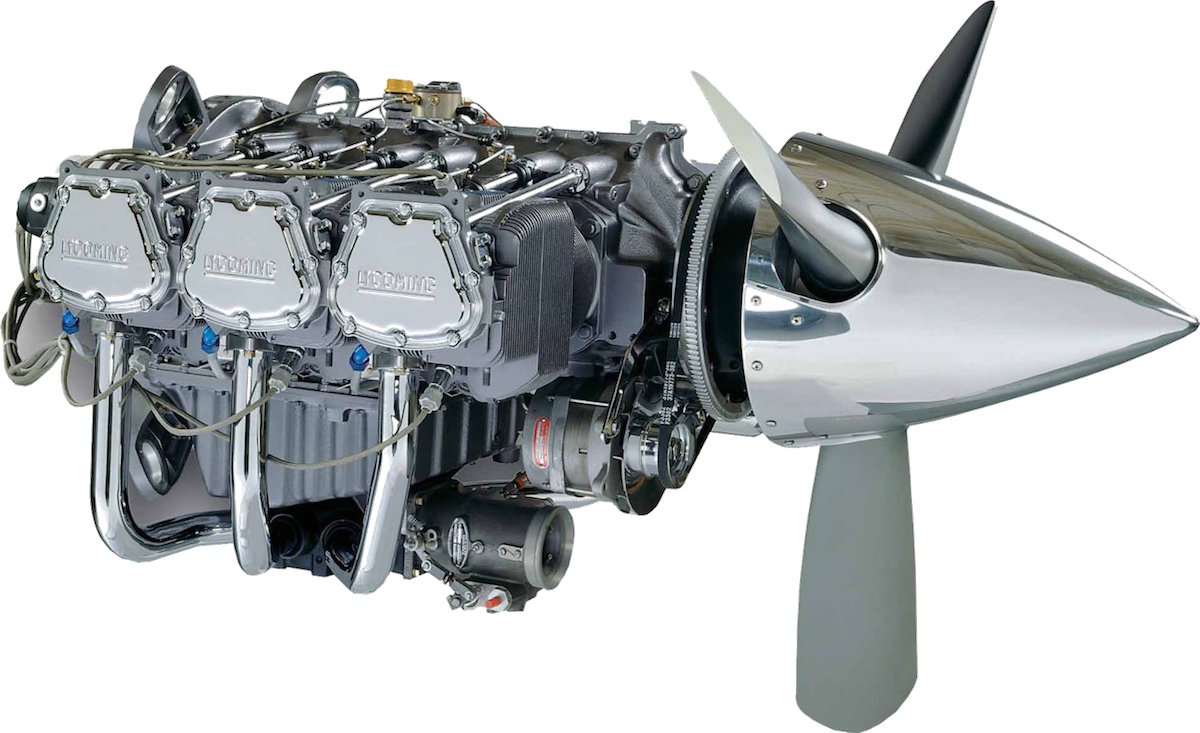

Поршневой авиационный двигатель

Принцип действия

Как действует ДВС? Не считая того, что каждый двигатель имеется разное количество цилиндров, рядный двигатель с шестью или четырьмя цилиндрами работает одинаково. Принцип основывается на традиционных характеристиках любых ДВС.

Все цилиндры в блоке располагаются в один ряд. Коленчатый вал, приводимый в действие поршнями за счет энергии сгорания топлива, единственный для всех деталей цилиндро-поршневой группы. То же самое касается и ГБЦ. Она единственная на все цилиндры. Из всех существующих рядных двигателей можно выделить сбалансированные и несбалансированные конструкции. Оба варианта рассмотрим далее.

Баланс

Он важен по причине сложной конструкции коленчатого вала. Необходимость в балансировке зависит от числа цилиндров. Чем больше их в конкретном ДВС, тем большим должен быть баланс.

Несбалансированным двигателем может быть лишь та конструкция, где цилиндров не больше четырех. В противном случае в процессе работы появятся вибрации, сила которых будет способна разрушить коленчатый вал. Даже дешевые двигатели с шестью цилиндрами с балансиром будут лучше, чем дорогие рядные четверки без балансирных валов. Так, чтобы улучшить баланс, рядный двигатель с четырьмя поршнями иногда тоже может требовать установки успокоительных валов.

Классификация ДВС: варианты

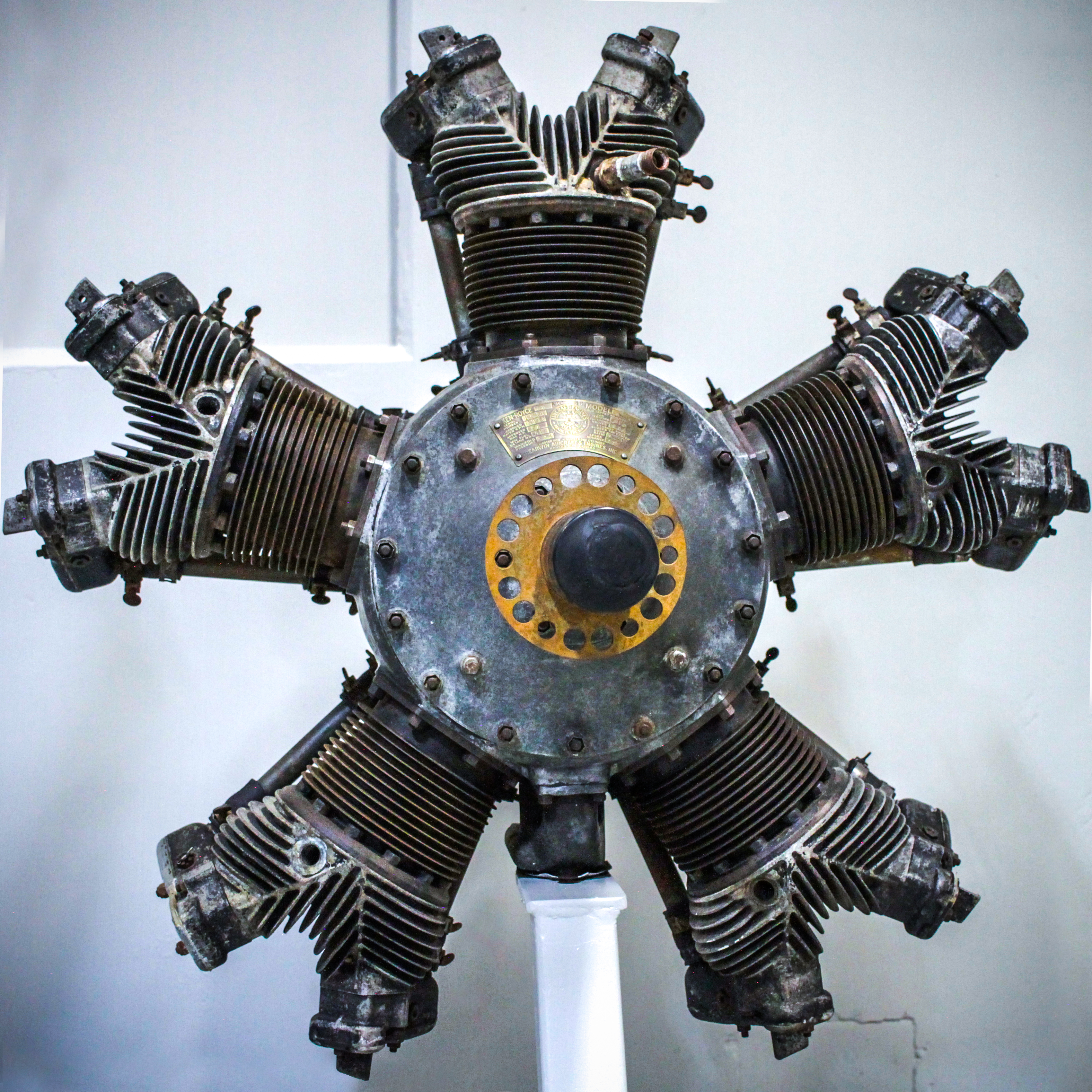

Рядный, V-образный, VR-образный, U-образный, поперечный, продольный, роторный, «звезда» и еще с десяток наименований – это не «тип», а конфигурация, компоновка частей поршневого ДВС, относящегося к бензиновым (газовым), или дизельным. Разделение по количеству цилиндров и их расположению часто называют «архитектурой». Сейчас конфигурацией пользуются как основным критерием, потому, что самое массовое применение в мировом автопроме имеют поршневые движки с возвратно‐поступательным принципом работы, включающие привычный набор: цилиндр‐головка‐поршень‐шатун‐коленвал. Исключение — РПД, но о них поговорим отдельно.

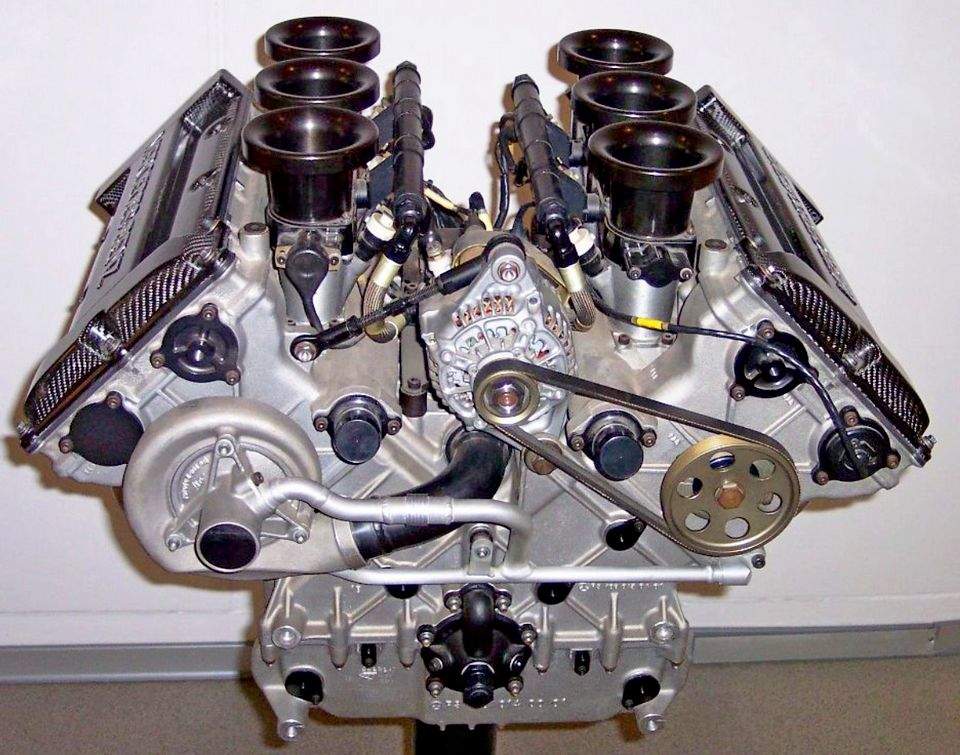

Классический V-образный 6-ти цилиндровый (DTM Rennmotor 1996) двигатель Мерседес

Другие критерии, по которым двигатели можно классифицировать:

Тактность — 2Т, 4Т.
Способ смесеобразования — карбюраторные, инжекторные, впрысковые.
Рабочий объем (куб. см).
Тип ГРМ — клапанный, поршневой, золотниковый.
Количество клапанов на цилиндр.
Система охлаждения — воздушное, воздушно‐масляное, жидкостное.
Наличие и количество распредвалов — одновальный, двухвальный.
Наличие или отсутствие принудительной подачи воздуха — турбированные или атмосферные.
Конструкция привода ГРМ — ременной, цепной, штанговый, шестеренчатый.
Расположение относительно оси движения машины — продольное, или поперечное.

Какой формы будет этот вал – коленчатый (как в большинстве моторов авто), аксиальный, или просто центральный ротор, а также количество, форма, расположение цилиндров, схема системы газораспределения и питания — все это определяется механическим принципом, который человек сконструировавший этот двигатель, взял за основу.

Виды двигателей внутреннего сгорания по принципу работы:

Возвратно‐поступательные — в которых линейные движения поршня в цилиндре кривошипный механизм трансформирует во вращение коленвала.
Роторные – где камера сгорания подвижна, и давление сгорающего топлива сразу же придает эксцентриковому валу (ротору) вращательное движение.
Аксиальные — где, вместо коленвала, нижняя шейка шатунов интегрирована в качающуюся звездообразную шайбу, за счет эксцентрика раскручивающую центральный вал.
Свободнопоршневые (прототипы) – в которых два оппозитно направленных поршня, с отдельной для каждого камерой сгорания, закреплены на одном штоке. Вращение тут исключено в принципе, и работа составляет только осевое (вправо-влево) перемещение штока, являющегося якорем электрогенератора.

КПД двигателя и мощность

Сгорание рабочей смеси в дизельном моторе более эффективно. Это возможно за счет высокой степени сжатия: 20 единиц у дизеля против 10 единиц у бензина. КПД дизельного мотора на 40% выше, а расход топлива на 20% меньше. Бензиновый агрегат характеризуется большей мощностью.

Шум

Из-за высокого давления при сгорании топлива дизельные моторы создают больше шума и вибраций, но ситуацию спасает качественная шумоизоляция авто.

Выхлопы

Более экологичными считаются дизельные версии ДВС. Современные агрегаты полностью соответствуют стандартам «Евро-4» и оснащаются сажевым фильтром, что минимизирует воздействие на окружающую среду.

Безопасность

Разница между дизельным и бензиновым топливом состоит в следующем: дизель испаряется медленнее, что снижает вероятность возгорания. Кроме того, в дизельных агрегатах система зажигания не используется.

Эксплуатация

Теоретически дизельный двигатель более долговечен за счет жесткого и прочного блока цилиндров, коленчатого вала, элементов цилиндропоршневой группы, головки блока цилиндров. Однако эта характеристика напрямую зависит от качества дизельного топлива. С этой точки зрения бензиновый агрегат менее прихотлив и более устойчив к топливу низкого качества.

Дизельный двигатель, в отличие от своего бензинового аналога, не приемлет низкие температуры. Уже при –15˚С летняя солярка густеет и перестает проходить через топливный фильтр, в результате чего авто отказывается заводиться. Однако проблема имеет простое решение – использование специальных сортов топлива или установка современных отопительных систем. Кроме того, дизельные двигатели долго прогреваются, поэтому тепло в салоне станет лишь спустя 10–15 минут интенсивного движения. Если Вы живете в местности, где сильные морозы не редки, отдайте предпочтение бензиновой установке.

Кроме того, дизель не боится воды, поскольку электричество в таких моторах используется только для запуска. Именно поэтому дизельными агрегатами оснащают внедорожники и кроссоверы.

Обслуживание

Владельцам машин с дизельными моторами приходится чаще менять фильтры и масла и проверять компрессию в цилиндрах. Подобные агрегаты отличаются сложной конструкцией, поэтому специалисты автосервиса смогут устранить не каждую поломку. Ремонт дизельного двигателя, как правило, обходится дороже.

Дизель требует больших капиталовложений, но только если говорить о краткосрочной перспективе. Если Вы покупаете авто надолго (от 5 лет) и планируете проезжать минимум 20 тысяч километров в год, то благодаря низкому расходу топлива дизель сэкономит Вам деньги.

Стоимость

Дизель обходится дороже бензина, однако учтите, что и обслуживание такого мотора потребует больших капиталовложений.

Каждый тип ДВС хорош по-своему, хотя идеала нет

Самые распространенные типы двигателей внутреннего сгорания в мире – это четырехцилиндровый рядный, четырехцилиндровый оппозитный, рядный шестицилиндровый, V6 и V8 – имеют свои плюсы и минусы. Вот все, что вам нужно знать о них, в одной удобной подборке…

Какой мотор сделает больше мощности: 4,0-литровый V6 или 4,0-литровый V8? Ответ не так прост и очевиден. При обсуждении различных двигателей их тип не является наиболее серьезным фактором, влияющим на то, сколько энергии они произведут. Приложите к созданию инженерную изобретательность, и ваш четырехцилиндровый двигатель сможет получить столько же мощности, сколько среднестатистический V12. Так что же заставляет производителей выбирать различные компоновки двигателей? Вот преимущества и недостатки каждого из вариантов движков.

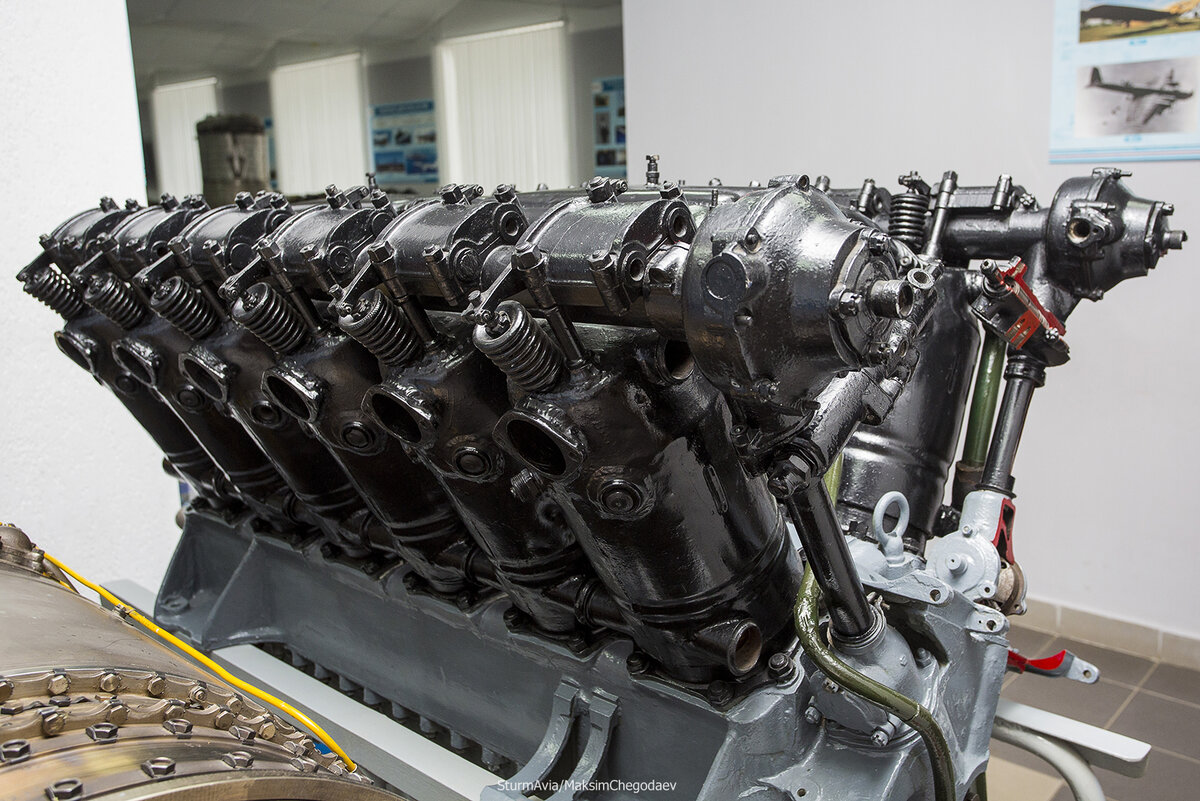

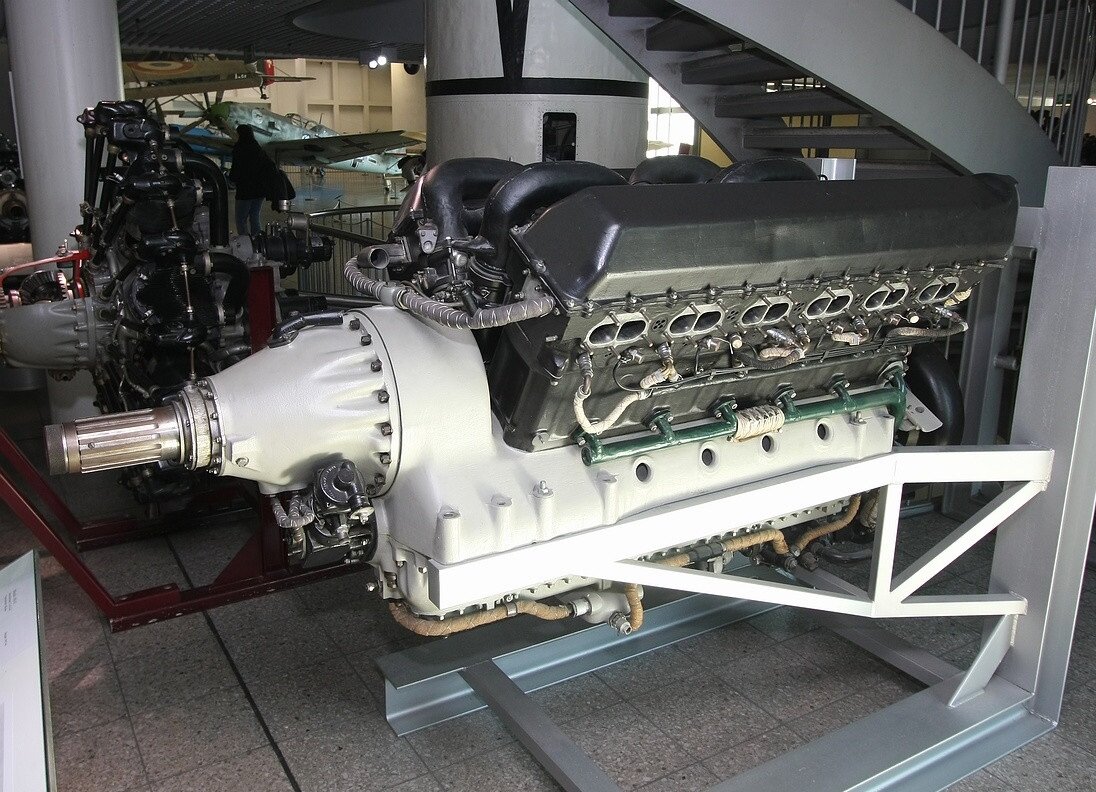

V-образные двигатели

Очевидно, что главная проблема рядного мотора с 6 и более цилиндрами — чрезмерная длина. Как сделать его компактнее? «Распилить», расположив цилиндры в виде латинской буквы V (отсюда и обозначение).

V-образные моторы заметно сложнее рядных: у них две головки блока цилиндров (каждая со своей прокладкой, распредвалами, коллекторами), причудливее схема привода ГРМ. А ещё «вэшки» вибрируют: V8 чуть меньше, V6 и V10 — сильнее. И лишь грозный V12 уравновешен полностью, как и R6 — по сути, он и представляет собой две рядных «шестёрки», соединённых вместе. Но встретить V12 можно только на люксовых машинах и суперкарах.

Основа популярности мотора V6 — его универсальность: он достаточно компактен, поэтому может быть установлен как продольно, так и поперечно. Та же Toyota перестала ставить рядные двигатели серии JZ на свои большие седаны (Mark II, Crown и их производные), перейдя на V-образную серию GR, которую можно встретить на доброй половине модельного ряда: от переднеприводных Camry до внедорожников Land Cruiser Prado. Выпускать универсальные двигатели намного выгоднее, чем специфичные.

Балансировка мотора V6 вызывает определённые сложности у инженеров из-за блуждающих в нём моментов от сил инерции поршней и центробежных сил — чаще всего приходится использовать балансировочные валы, что дополнительно усложняет и без того не самую простую конструкцию двигателя. Угол развала цилиндров у V-образных моторов может быть разным: обычно это 45, 60, 65 или 90 градусов — оптимальные значения с точки зрения вибраций.

Плюсы и минусы V-образных двигателей

Современные оборотистые 6-цилиндровые двигатели представлены в основном схемой V. Они имеют больший диаметр, ход поршня и рабочий объём.

Рабочим объёмом называют одну из основных конструктивных характеристик двигателя. Он выражается в кубических сантиметрах, либо в литрах, что отечественным автолюбителям намного привычнее. Определяется этот объём по сумме рабочих объёмов всех используемых на моторе цилиндров. Что же касается цилиндра, то его рабочий объём определяется как произведение площади сечения на длину хода поршня. Здесь речь идёт о расстоянии от нижней до верхней мёртвой точки.

У каждого современного двигателя свой рабочий объём цилиндра. Но существует общая классификация, согласно которой все ДВС делятся на микролитражные, малолитражные, среднелитражные и крупнолитражные.

Если говорить про V-образные силовые агрегаты, то чаще всего это среднелитражные и крупнолитражные версии, поскольку в компактных машинах выгоднее и практичнее использовать рядную компоновку.

У V-моторов развал составляет в основном 60 или 90 градусов. Хотя существуют и некоторые исключения, но общую картину они влияют не существенно. Основными преимуществами считается компактность, минимальное занимаемое пространство при достаточно солидной мощности. Эта же особенность позволяет размещать один и тот же двигатель в разные модели, включая крупные машины и компактные городские авто с небольшим размером подкапотного пространства.

Получая больше свободного места под капотом, автопроизводитель имеет отличную возможность для установки тех же турбонагнетателей или иного дополнительного оборудования.

Фактически появление V6 стало прекрасной возможностью предлагать одну и ту же модель со стандартными 4-цилиндровыми маломощными ДВС, а также заряженные и спортивные версии этого же транспортного средства, не проводя при этом никаких серьёзных доработок, изменений и модернизаций.

Но за такими явными преимуществами скрываются и очевидные недостатки.

Проблемы с балансировкой. При одинаковом количестве цилиндров с рядным мотором, V-образные шестёрки уступают по уровню сбалансированности.
Фактически это два рядных двигателя с 3 цилиндрами, объединённые в одну конструкцию.
На всех V-образниках требуется обязательное применение специального балансировочного вала. Он служит для уравновешивания двигателя в процессе его функционирования.
Отсутствие балансиров приводит к сильным вибрациям, возникающим при возвратно-поступательных движениях поршней.
По мере роста объёма ДВС ухудшается балансировка, поскольку повышается длина хода поршня и размер цилиндров.
Противовесы усложняют конструкцию силового агрегата.
V6 сложнее в производстве, как и все остальные V-образные агрегаты.

В настоящее время, когда рядные шестёрки ушли в прошлое, V6 прочно заняли этот сегмент. Сможет ли ситуация измениться в ближайшее время, неизвестно. Хотя некоторые автопроизводители уже заявляют о своих намерениях вернуть рядные моторы, навязав борьбу V-образникам. Теперь будет интересно посмотреть, получится у них это или нет.

Некоторые примеры Х-образных двигателей

в 1920-х годах использовала прототип двигателя X-8, который привёл в конечном счёте к появлению линейки двигателей с боковыми клапанами.
Двигатель Даймлер-Бенц DB 604, разрабатывавшийся для бомбардировщика В для . Разработка была заморожена.
Двигатель, разработанный под руководством В. Добрынина для стратегического бомбардировщика .
Был одним из вариантов двигателя на прототипе истребителя , но предпочтение было отдано модификации с .
Двигатель Роллс-Ройс Exe, прототип двигателя с воздушным охлаждением с газораспределением.
сообщает, что проводила эксперименты с двигателями в исполнении X-32 в 1960-х годах для своих силовых установок в машинах , но прекратила разработки из-за сложности и ненадёжности конструкции.
На российском танке планируется установить двигатель 12Н360 в исполнении X-12, мощностью 1500 л.с.

Двигатель ВАЗ 2112 1.5 16V

Преимущества и недостатки турбированного двигателя

Турбированный двигатель впервые увидел мир в 905 году, а на «легковушки» турбины стали устанавливать только в середине 20-го века. Принцип двигателя оснащенного турбиной заключается в том, что турбина рационально использует выхлоп автомобиля, посредством которого происходит нагнетание дополнительного воздуха в цилиндры, который способствует лучшему сгоранию топливно-воздушной смеси. Как вы знаете, чем больше воздуха, тем лучше будет гореть, по тому же принципу устроен и турбомотор, турбина под высоким давлением нагнетает воздух в цилиндры, благодаря чему сгорание топливной смеси происходит с большим КПД, в результате двигатель получает больше мощности минимум на 10%.

Недостатки V6

V – образные моторы при таком же количестве цилиндров, как у рядного собрата совсем не так хорошо сбалансированы. Они по сути созданны из двух рядных 3-цилиндровых двигателей, следовательно, любой V6 требует специальных балансировочных механизмов, которые будут уравновешивать мотор во время его работы. Без балансировочных валов на коленчатый вал действовали бы огромные нагрузки, создаваемые при возвратно-поступательных движениях деталей.

Балансировка двигателя ухудшается с ростом его рабочего объёма и увеличением размера цилиндра (так как растёт масса поршня). Противовесы в таком случае также добавляют сложности в конструкцию двигателя и процесс производства, увеличивая его стоимость. Например, у DOHC V6 должно быть 4 распредвала и 24 клапана, а дополнительные балансировочные валы, расположенные в каждой головке, лишь добавят сложности при ее обслуживании.

В течение многих лет двигатели V6 убивали рядную шестерку, также известную как I6, и данному развитию компоновки двигателей предполагалось забвение. Но Mercedes-Benz совершил воскресение. Это вернуло рядную шестерку в модели M256, совершенно нового дизайна двигателя, чтобы заменить многие из его V6.

Таким образом, именно низкие затраты на разработку двигателя и хорошая его уравновешенность обеспечили этому старому дизайну двигателя возрождение с использованием новых технических решений.

Электрическая система 48В обеспечивает в четыре раза больше мощности своего предшественника 12 В при том же токе и позволяет электрифицировать ключевые компоненты (например, компрессор кондиционера) или внедрять новые технологии (например, электрический вспомогательный компрессор) и, следовательно, экономить топливо. Низковольтная система не требует дополнительной архитектуры безопасности высоковольтной сети.

Трехцилиндровые двигателиПравить

Рядный трехцилиндровый двигательПравить

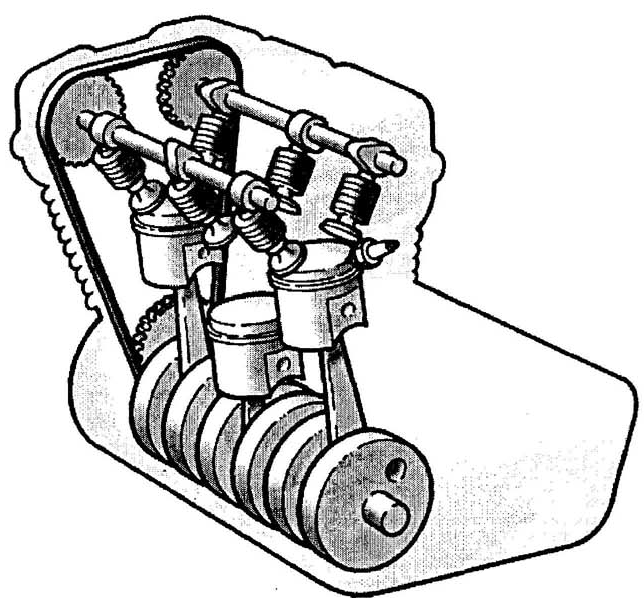

Четырехтактный трехцилиндровый рядный двигатель с чередованием вспышек через 120 градусов

Четырехтактный трехцилиндровый рядный двигатель с чередованием вспышек через 360/180 градусов

Двухтактный трехцилиндровый двигатель был фаворитом фирм в 70-х, тому есть множество примеров среди мотоциклов компаний Suzuki и Kawasaki. Оба этих изготовителя даже решились на создание двухтактных двигателей объемом 750 куб. см; GT 750 с водяным охлаждением от компании Suzuki и КН 750 от Kawasaki.

Шатунные шейки коленчатого вала располагались между собой под углом 120 градусов, и силы первого порядка были достаточно хорошо сбалансированы, но из-за сложного эффекта «качающейся пары» (скорее, «качающейся тройни»), они прославились высоким уровнем высокочастотной вибрации, особенно, если агрегат был недостаточно хорошо изолирован от рамы резиновыми подушками.

Triumph осталась верна трехцилиндровому двигателю, многие модели этой компании отличаются рядным трехцилиндровьм двигателем поперечного расположения. Однако, по мнению большинства изготовителей, у трехцилиндрового двигателя есть небольшое преимущество по сравнению с рядным четырехцилиндровым, он представляет собой превосходный компромисс между низкооборотным двухцилиндровым двигателем и четырехцилиндровым с его запредельной мощностью.

Рядный трехцилиндровый двигатель горизонтального расположенияПравить

Компания BMW выступила с интересной вариацией на вышеупомянутую тему в виде своего К 75, цилиндры которого располагаются горизонтально в ряд, а коленчатый вал — продольно вдоль рамы мотоцикла; по существу он был развитием их горизонтального четырехцилиндрового двигателя, появившегося ранее. Несмотря на то, что на первый взгляд двигатель несколько необычный (головка цилиндра этого двигателя располагается с одной стороны, а кривошипная камера — с другой], он достаточно узок и компактен, а также обладает низким центром тяжести и хорошо подходит для карданной схемы привода.

Трехцилиндровый V-образный двухтактный двигательПравить

Двухтактный V-образный трехцилиндровый двигатель

Впервые такой двигатель появился в роли силовой установки для 500-кубового мотоцикла класса Grand Prix. Странное расположение цилиндров было выбрано с целью избежать проблемы увеличения ширины, присущей двухтактным рядным трехцилиндровым двигателям; даже если уменьшить длину коленчатого вала до минимально возможных размеров, при разделенных кривошипных камерах двигатель все же, остается большим из-за широких цилиндров с продувочными каналами. Благодаря смещению центрального цилиндра допускается их частичное наложение, и общая ширина, таким образом, снижается. После удачного выступления на соревнованиях компания Honda выпустила дорожную версию — NS 400R.

Недостатки и преимущества современных рядных двигателей

Собственно, кроме нескольких моментов, плюсы и минусы рядных движков такие же, как и у обычных ДВС.

Четырехцилиндровые агрегаты, которые наиболее распространены, считаются самыми надежными и простыми. Они относительно легки, не требуют особых затрат на ремонт и занимают мало места. Главный минус, который был уже описан выше в статье – несбалансированность. Но, и с этим современные производители научились справляться, дополняя конструкцию балансировочными элементами. Таким образом, рядная «четверка» — лучший двигатель для современного легкового автомобиля вплоть до среднего класса.

Что же касается шестицилиндровых моторов – они сбалансированы практически идеально, справляясь с главным минусом «четверок». Но, за баланс приходится жертвовать не менее важным размером. Поэтому, несмотря на лучшие тех.показатели, «шестерки» менее распространены в обычных автомобилях – коленвал очень длинный, стоимость изготовления слишком высока, размеры слишком большие.

Мотоциклы

Как и для других автомобилей, условия продольный двигатель и поперечный двигатель чаще всего используются для обозначения ориентации коленчатого вала относительно рамы.[самостоятельно опубликованный источник?

] Однако некоторые компании используют противоположную терминологию, заявляя, что «поперечный» V-образный двигатель имеет цилиндры, установленные с каждой стороны мотоцикла (следовательно, коленчатый вал находится на одной линии с рамой), а «продольный» V-образный двухцилиндровый двигатель Двигатель имеет цилиндры спереди и сзади. Последнюю терминологию использует итальянский производитель Moto Guzzi.

Чтобы избежать такой двусмысленности, некоторые люди используют описания «двигатель с поперечным коленчатым валом», «двигатель с продольным коленчатым валом», или «поперечно установленные цилиндры».

Поперечный двигатель

Наиболее распространенная установка — установка двигателя таким образом, чтобы коленчатый вал был ориентирован поперек рамы. Преимущество такой установки заключается в том, что ширина мотоцикла может быть меньше, чем у продольно установленного V-образного твина. Недостаток этой конфигурации для двигателей с воздушным охлаждением заключается в том, что два цилиндра получают разные воздушные потоки, и охлаждение заднего цилиндра имеет тенденцию ограничиваться. (хотя неравномерное охлаждение не так ярко выражено, как в параллельном двухцилиндровом двигателе, где внутренние поверхности цилиндров не подвергаются воздействию воздушного потока). Некоторые поперечные V-образные двухцилиндровые двигатели используют один карбюратор в середине V-образного угла для питания обоих цилиндров. Хотя это позволяет избежать необходимости в двух карбюраторах, это создает дополнительные проблемы с охлаждением заднего цилиндра из-за размещения его горячего выхлопного отверстия и трубы в задней части цилиндра, где он может подвергаться меньшему потоку охлаждающего воздуха.

Поперечные V-образные двигатели использовались Харли-Девидсон, Ducati и многие недавние японские мотоциклы, такие как Сузуки SV650. Некоторые V-образные двухцилиндровые двигатели Ducati продавались как двигатели L-twin из-за того, что передний цилиндр был вертикальным, а задний цилиндр — горизонтальным, таким образом, образуя L-образную форму.

1902 г., Princeps V-Twin (с воздушным охлаждением)
1933-1939 Sokół 1000 (с воздушным охлаждением)
2002 Ducati Monster 620 (с воздушным охлаждением)
2009 Honda VTR250 (с водяным охлаждением)

Продольный двигатель

Менее распространенной является установка двигателя продольно. Преимущество такой компоновки заключается в том, что обе головки цилиндров могут выступать в воздушный поток, поэтому каждая из них может получать одинаковое количество охлаждения (для двигателей с воздушным охлаждением). Кроме того, трансмиссию, расположенную за двигателем, легче разместить в стандартной раме мотоцикла, а для мотоциклов с приводом от вала — под углом 90 °. коническая передача не нужен в начале карданного вала.

Как и для всех продольных двигателей, недостатком является то, что реакция крутящего момента будет скручивать мотоцикл в одну сторону (например, при резком ускорении / замедлении или при открытии дроссельной заслонки в нейтральном положении) вместо смещения баланса веса между передними и задними колесами. Однако многие современные мотоциклы уменьшают этот эффект, вращая маховики или генераторы переменного тока в направлении, противоположном направлению вращения коленчатого вала.

Продольные V-образные двигатели использовались Honda CX серии и несколько Moto Guzzi мотоциклы.

1978-1983 Honda GL500 Серебряное крыло 80 ° V-образный твин
2000 Moto Guzzi Jackal 90 ° V-образный твин

Что такое рядный двигатель

Преимущество рядного двигателя заключается в его простой конструкции и низкой стоимости производства по сравнению с V-образным двигателем или W-образным двигателем. Также рядный двигатель обычно более компактный и легче, что делает его идеальным выбором для использования в узких местах или в маленьких автомобилях.

Другое преимущество рядного двигателя состоит в его хорошей газодинамической эффективности. Благодаря прямому расположению цилиндров и потоку смеси во время работы, этот тип двигателя может обеспечить более равномерное сжатие топливовоздушной смеси и лучшую эффективность сгорания. Это позволяет улучшить экономию топлива и снизить выбросы.

Однако рядные двигатели имеют некоторые ограничения, включая ограниченную мощность и низкую крутящий момент при низких оборотах двигателя. В высокопроизводительных автомобилях и спортивных автомобилях обычно применяются V-образные двигатели или W-образные двигатели для обеспечения большей мощности и крутящего момента.

Плюсы двигателя внутреннего сгорания

Малый вес мотора. В большинстве случаев подобные устройства не занимают много места, и весят достаточно легко. К тому же, объем топливных баков, также может располагаться в сравнительно маленьких пространствах.
На одной заправке имеется возможность проехать большие расстояния. Это особенно актуально для водителей автобусов или дальнобойщиков. Постоянные остановки на дозаправку могли бы значительно отягощать и без того нелегкую работу водителей.
Высокая мощность. Сегодня двигатели внутреннего сгорания могут обладать огромным запасом лошадиных сил. Все зависит от стоимости. Если у вас имеются крупные финансы, вы сможете купить себе монстра среди рядовых автомобилей. Но и прокормить его будет непросто. Бензин, в прямом смысле, начнет вылетать в трубу, что естественно, обойдется собственнику в копеечку.
Простота в использовании. Разобраться в устройстве моторов сегодня может любой желающий, если приложит к этому некоторые усилия. Большинство из них имеют одинаковые системы, поняв, из чего состоит один двигатель, вы с легкостью сможете разобраться в любом другом.
Возможность быстрой заправки. Количество заправочных станций сейчас настолько велико, что водителям не приходится опасаться за обсохший бак. Они расположены практически в любом населенном пункте, а длительность заправки не превышает 10 минут.
Доступность. Автомобили с двигателями внутреннего сгорания перестали быть редкостью. Они прочно вошли в нашу жизнь. Автосалоны предлагают потребителям любые машины на вкус и цвет. На вторичном рынке их стоимость настолько низкая, что их приобретают даже студенты и школьники.
Большой ресурс работы. Современные моторы могут проработать без капитального ремонта десятки лет. К слову сказать, что надежность агрегатов потихоньку снижается, и все же остается на должном уровне вот уже многие годы.

Расположение мотора

Традиционные четырехцилиндровые агрегаты обычно монтируются под капотом автомобиля продольно, либо поперечно. А вот шестицилиндровый агрегат можно установить лишь продольно и более никак (за исключением некоторых моделей «Вольво» и авто «Шевроле Эпика»).

Рядный ДВС, обладающий несимметричной конструкцией относительно коленчатого вала, также имеет особенности. Часто вал сделан с компенсирующими отливами – эти отливы должны гасить силу инерции, образующуюся в результате работы поршневой системы.

Рядная шестерка сегодня уже имеет меньшую популярность – всему виной существенный расход топлива и крупные габаритные размеры. Но даже несмотря на большую длину блока цилиндров, двигатель отлично сбалансирован.

Типы двигателей внутреннего сгорания

Начнем с того, что ДВС может быть двухтактным и четырехтактным. Что касается автомобильных моторов, указанные агрегаты четырехтактные. Такты работы двигателя представляют собой:

По такому принципу работают как бензиновые, так и дизельные поршневые моторы, которые нашли широкое применение в автомобилях и на другой технике. Также стоит упомянуть и агрегаты на газу, в которых газовое топливо сжигается аналогично дизтопливу или бензину.

Бензиновые силовые агрегаты

Что касается поршневых бензиновых моторов, такие двигатели имеют систему зажигания для воспламенения рабочей смеси от искры. Системы питания в таких агрегатах могут быть карбюраторными или инжекторными (впрысковыми).

Приготовление рабочей смеси в карбюраторных ДВС происходит в карбюраторе, далее смешанный бензин и воздух подаются во впускной коллектор. Сегодня такие системы считаются устаревшими, так как не способны обеспечить двигателю должную экологичность и экономичность.

Впрысковые ДВС по типу конструкции системы питания бывают моноинжекторными (моновпрыск) или системами с распределенным впрыском. В первом случае схема предполагает наличие только одной форсунки, которая впрыскивает горючее во впускной коллектор. Решения с распределенным впрыском имеют отдельную форсунку на каждый цилиндр, которая установлена рядом с впускными клапанами.

Дальнейшее развитие систем топливоподачи привело к появлению моторов с прямым (непосредственным) впрыском. Главным их отличием от предшественников является то, что воздух и топливо подается в камеру сгорания отдельно. Другими словами, форсунка устанавливается не над впускными клапанами, а монтируется прямо в цилиндр.

Подобное решение позволяет подавать топливо напрямую, причем сама подача разделена на несколько этапов (подвпрысков). В результате удается добиться максимально эффективного и полноценного сгорания топливного заряда, двигатель получает возможность работать на бедной смеси (например, моторы семейства GDI), падает расход топлива, снижается токсичность выхлопа и т.д.

Дизельные моторы

Дизельный двигатель работает на дизтопливе, а также в значительной мере отличается от бензинового. Основное отличие заключается в отсутствии искровой системы зажигания. Воспламенение смеси топлива и воздуха в дизеле происходит от сжатия.

Если просто, сначала в цилиндрах сжимается воздух, который сильно нагревается. В последний момент происходит впрыск солярки прямо в камеру сгорания, после чего нагретая и сильно сжатая смесь воспламеняется самостоятельно.

Однако в списке минусов таких агрегатов можно выделить чувствительную топливную систему, а также больший вес и меньшие скорости в режиме максимальных оборотов. Дело в том, что дизель изначально «тихоходный» и имеет меньшую частоту вращения коленчатого вала по сравнению с бензиновыми ДВС.

Дизели также отличаются большей массой, так как особенности воспламенения от сжатия предполагают более серьезные нагрузки на все элементы такого агрегата. Другими словами, детали в дизельном моторе более прочные и тяжелые. Также дизельные моторы более шумные, что обусловлено процессом воспламенения и сгорания дизельного топлива.

Роторный двигатель

Двигатель Ванкеля (роторно-поршневой двигатель) представляет собой принципиально иную силовую установку. В таком ДВС привычные поршни, которые совершают возвратно-поступательные движения в цилиндре, попросту отсутствуют. Главным элементом роторного мотора является ротор.

Указанный ротор вращается по заданной траектории. Роторные ДВС бензиновые, так как подобная конструкция не способна обеспечить высокую степень сжатия рабочей смеси.

Если говорить о минусах, то стоит выделить заметно сниженный ресурс сравнительно с поршневыми агрегатами, а также высокий расход топлива. Также роторный двигатель отличается повышенной токсичностью, то есть не совсем вписывается в современные экологические стандарты.

Гибридный двигатель

Гибридный силовой агрегат фактически является сочетанием поршневого бензинового или дизельного ДВС и электромотора. Также в конструкции присутствует тяговая аккумуляторная батарея, которая питает электродвигатель.

Также во время работы гибридной установки активно используется схема рекуперации энергии. Например, во время торможения двигателем работает генератор, который подзаряжает тяговый аккумулятор. Такое сочетание двух типов силовых установок позволяет получить улучшение разгонной динамики (особенно когда одновременно задействован ДВС и электромотор), наблюдается существенная экономия топлива и малый выброс токсичного выхлопа.

Дизельный двигатель

Система подачи топлива в этих ДВС сходна с распределенным впрыском на инжекторах, только с поправкой на большую, по сравнению с бензиновыми движками, степень сжатия. Ее характеристики для бензинового, в среднем, составляют от 7 до 10 единиц, для дизеля – от 11 до 20 (26 у супертурбо) единиц. Давления порядка 40–50 бар — хватает на то, чтобы разогреть воздух в камере сгорания до 800–900 оС, поэтому впрыскиваемое в этот момент топливо сгорает, даже если оно недостаточно однородно распылено, из-за чего движки, работающие на солярке, по сравнению с другими, выдают процентов на 10–12 больший КПД, и демонстрируют до 40% экономии топлива. Естественно, для реализации таких характеристик нужен значительный запас прочности, поэтому детали ЦПГ и коленвала дизеля всегда будут массивнее, толще, тяжелее, чем у бензинового мотора внутреннего сгорания того же объема и конфигурации.

Дизельный двигатель Мерседес

Газодизельный

Это еще более экономичная (до 60% экономии топлива) версия типового мотора, потребляющего солярку. Правда не в качестве основного топлива, а в качестве инициирующей «запальной» порции, перед впрыском основной — сжиженного природного газа.

Конфигурацией агрегатов — не отличается от дизеля, применяется в тяжелой дорожной, или стационарной технике. Газодизели получаются из простого серийного мотора, путем установки специальной версии ГБО.
