На Рено Логан скрипит педаль сцепления, что делать?
Автомобиль: Рено Логан. Год выпуска: 2013. Спрашивает: Aleks. Суть вопроса: достал скрип сцепления на моём Логане, уже сменил тросик и всё смазал, что делать?
Как же меня достал скрип педали сцепления. Он просто непобедим. Я пробовал менять тросик сцепления на новый оригинальный от Рено — не помогло, по совету одного из Логановодов заменил тросик на Sachs — тоже не помогло. Стало тише, но скрип остался. Смазал уже всё, что находится в зоне видимости педального узла. Я не спорю, трансмиссия на Логане «архинадёжна», уже больше 80 000 км без замены и какого-либо ремонта по коробке, скрип уже стал «своим в доску», но хотелось бы от него избавиться. У кого получилось?
С самого начала производства автомобилей Рено Логан, конструкция и устройство коробки переключения передач, а, следовательно, и сцепления не подвергалась масштабным изменениям и соответственно новшествам. Поэтому спустя время у такой конструкции появилось одно больное место.
Суть проблемы
Независимо от пробега автомобиля, проблема с появлением жуткого скрипа педали сцепления уже побеспокоила или еще только будет волновать по статистике каждого 3-его владельца этого автомобиля. Не зависит от уровня масла в КПП и его состояния.
Каждый принимает решение бороться с этой напастью самостоятельно своими силами, (методом «научного» тыка) или пользуется советами победивших эту жуткую «мелодию» бывалых «логановодов». В этой статье вы узнаете о том, откуда берётся этот скрип и как его вылечить своими руками.
Ищем причину возникновения
На самом же деле исходя из конструкции сцепления Рено Логан, скрип может происходить от чего угодно, начиная от болта крепления педали вместе с пружиной, заканчивая корзиной сцепления с выжимным подшипником. Подобные проблемы начинают появляться от наименьшего к наибольшему спустя лишь километры пробега.
Ищем способ устранения
Замените трос сцепления, если на нём видны следы механических воздействий и повреждений
3074 600 294 — артикул троса сцепления на Рено Логан SACHS.
Если пробег у автомобиля не слишком велик и не чувствуется проблем со сцеплением в первую очередь обратите внимание на состояние троса педали трансмиссии. Визуальное повреждение, надрывы и коррозия являются определяющими показателями на его замену
Эту пружину необходимо смазать в первую очередь
Если же трос целый, то рекомендуется выполнить обработку всех трущихся поверхностей (в т.ч пружины педали) при помощи силиконовой смазки или WD-40. Если подобные манипуляции не решили проблему, то ее необходимо искать уже через подкапотное пространство со снятием того самого троса, и замены на новый. Если и это не поможет, то потребуется замена сцепления в сборе.
P.S
Помните, что во время эксплуатации, во время работы выходит из строя не сам трос сцепления, а его кожух, который изнашивается намного быстрее. Поэтому при покупке новой деталей выбирайте из всех наиболее качественную.
После того как был демонтирован старый привод, необходимо посмотреть на состояние самой вилки сцепления с пыльником, и при необходимости их необходимо очистить, смазать и забить новой смазки. После чего установить трос, педаль сцепления предварительно выставив необходимый ход педали.
Совет!
Устанавливать педаль сцепления следует на уровне остальных двух, иначе есть шанс, что задняя передача просто-напросто не включится.
Если же вам не помогли все манипуляции по смазке всех трущихся деталей и механизмов, и проблема остаётся не решённой, то в такой ситуации лучшим вариантом будет обратиться в специализированный сервисный центр для диагностического анализа.
Потому как, заблаговременное решение проблем с КПП и сцеплением, может предостеречь вас от неожиданных поломок и дальнейшего дорогостоящего ремонта.
- Для использования смазочных материалов в труднодоступных местах лучше всего использовать WD-40 или силиконовую смазку в виде спрея. Таким образом, материал лучше распределится на поверхности и попадёт во все места куда сложно добраться вручную.
- Смазывать крепление троса педали сцепления и вилки, рекомендуется графитовой смазкой, которая благоприятно влияет на подобные механизмы и отлично держится на устройствах подверженных постоянной нагрузке.
Меняем тросик газа на Рено Логан своими руками (фото и видео-контент)
Снимаем воздушный фильтр
Чтобы добраться до дроссельной заслонки, надо избавиться от корпуса воздушного фильтра. Подробнее о замене воздушного фильтра на Рено Логан здесь.
Поэтому можно сразу отсоединить воздушный патрубок (см. рис.), а затем выкрутить четыре винта крепления. Шляпка рассчитана под ключ E-12.
Все крепёжные элементы фильтра
Теперь корпус ничем не удерживается. Наклоните его влево, чтобы вывести трубку адсорбера из пластикового держателя.
Число разных шлангов – два
Дальше от фильтра отключают шланг, идущий к системе вентиляции картера. Он сделан из резины и одет на пластик.
Как менять трос
В замене любого тягового троса главное – это снятие, то есть отключение троса от «исполнительного устройства». Тросик газа в Рено Логан соединён с дроссельной заслонкой, и с ней мы будем работать на первом шаге. Ещё наконечник троса надо снять с педали «газ». И только затем оболочку вытягивают в подкапотное пространство.
Узел заслонки
Петля троса будет одета на рычаг заслонки. Снимите петлю.
Вытягиваем трос из фиксатора
Затем, не снимая скобу, просто сдвигайте резиновую втулку «на себя». В этом поможет шлицевая отвёртка (см. фото). В завершение трос вытягивают из отверстия фиксатора.
Узел «педаль газа»
Если с фонариком подлезть к правой педали, можно будет увидеть прорезь (см. фото).
Снимаем трос с педали
Наконечник троса легко выводится из ушка, но надо втянуть трос в салон.
Под капотом
На перегородке можно найти втулку, в которую упирается оболочка троса. Но так как сам трос ничем не удерживается, оболочку вытягивают вперёд (см. фото).
Вытягиваем оболочку с тросом
Если последовательность шагов поменять, то ничего, конечно, не получится.
Монтаж
Все шаги, рассмотренные выше, надо повторить в обратной последовательности. Заводим трос внутрь салона, подключаем его к педали и так далее. А когда петля троса будет одета на рычаг, может потребоваться регулировка (см. ниже).

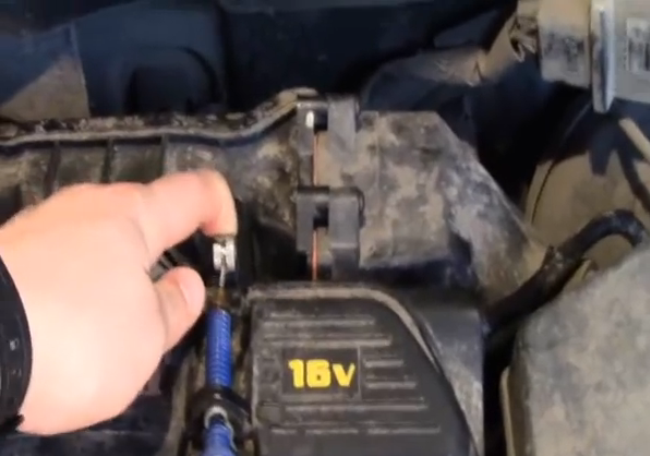

Отличия для двигателя K4M
Рычаг заслонки на моторе K4M закрыт не фильтром, а глушителем шума впуска. Снять этот «глушитель» можно в два счёта.
Резиновый хомут легко снимается
Сначала удаляют хомут, отсоединив его от «язычка». Затем сразу снимают патрубок и удаляют «глушитель» полностью.
Сам рычаг дроссельной заслонки состоит из двух «щёчек». На одной из них сделана прорезь (см. фото).
Потяните рычаг «на себя»
Как надо выполнять демонтаж:
- Наклоняем рычаг;
- Подтягиваем трос;
- Выводим трос из прорези.
Остальные детали, которые соединяются с оболочкой троса – это две муфты. Их конструкция рассмотрена выше.
Артикулы
Заменители и аналоги
8 клапанов:
- Asam-Sa 30371
- Automotor France ATC 6868
- FRANCECAR FCR210151
- A.B.S. K37240
- LECOY 4768
- SEIM 122185
- KAGER 19-3928
- REMKAFLEX 47.3010
- SPIDAN 440742
- TRISCAN 8140 25329
- SPJ 911111
16 клапанов:
- Asam-Sa 32067
- Automotor France ASC 8721
- BRECKNER BK19017
В чём отличия
Ремонт троса
Иногда узел под названием «трос газа» можно отремонтировать. Сначала требуется его снять. Смысл в том, чтобы самим изготовить новый трос, «пересадив» на него оба наконечника. Длину нового троса тоже надо подобрать правильно.
Трансплантация
Петля троса, подходящего для моторов «K7», содержит несколько деталей. Сам узел разбирают, а бобышку, закреплённую на тросе, отпиливают.
Не бойтесь распилить наконечник
Центр бобышки можно рассверлить, хотя отверстие присутствует с завода. Главное – провести зенковку, иначе припаять трос будет сложно.
Припой должен быть утоплен внутрь выемки.
Теперь изучим, как поступить с Т-образным наконечником. В принципе, технология используется одна:
- Рассверливаем крепление троса;
- Проводим зенковку;
- Закрепляем и припаиваем новый трос.
Все действия поясняет фото.
Подготовка Т-образных наконечников
Сталь неплохо паяется. Только надо использовать активный флюс. Мощность паяльника – 100-120 Ватт.
Регулировка тросика газа
Регулируется трос так: вынимаем скобу, сдвигаем гофру внутрь втулки, снова одеваем скобу.
Здесь используют плоскогубцы
Стальную скобу надо снимать с гофры полностью. Для этого используются плоскогубцы. Гофру сдвигают вперёд или назад – других вариантов нет.
Надо добиться следующего:
- При отпущенной педали газа натяжение отсутствует. Заслонка закрыта полностью;
- Трос не должен провисать. Надо, чтобы при малейшем нажатии заслонка начинала открываться.
Правильная настройка будет соответствовать минимальному провисанию троса. А добиться этого результата можно всегда.
Замена тросика газа — Renault Logan, л., года на DRIVE2
Как Разблокировать Магнитолу Renault Megane Аннотация как разблокировать магнитолу на Renault Наверное фактически все обладатели автомобилей французского производства сталкивались с неувязкой, когда на дисплее штатной автомагнитолы зажигалась надпись о необходимости ввода кода разблокировки.
Logan- клуб оригинальный вентилятор отопителя renault Если все что описано мною не происходит в таком случае при работе необходимо отрегулировать натяжку заменяемого троса газа Logan.
Как это делается замена, спросите ВЫ у меня?
Скажу вам, что замена троса газа делается так, извлекаем фиксатор пружинистый железный из прорези и передвигаем корпус, добиваясь полного открытия заслонки хорошо, в итоге фиксируем конец, вставив скобу фиксатор пружинистый в его соответствующую прорезь. Еще раз, проверяем в салоне, нажимая, педаль акселератора.
Если ВАМ неудобно, работать правой ногой, то регулируем высоту педали тем же методом как описано выше, пока не добьетесь хорошего результата регулировки при замене. Был такой 2. Гайка на Ф10 3.
Ниже на фото вы можете увидеть эту клипсу. Раскрывается клипса легко, нужно за край клипсы потянуть. На фото ниже я думаю все понятно.
Нужно поднять педаль сцепления вверх и вывести бочонок тросика из зацепления на педали. Беремся за тросик и сдвигаем его на.
Замена троса привода дроссельной заслонки Renault Logan
Процесс очень прост всего минут Педаль изменилась в лучшую сторону и целых две недели я ездил без проблем, а как снять тросик газа Renault Logan всё заново и всё чаще и чаще.
У знакомого на новом логане первый тросс оборвался на км, заменили по гарантии, второй на км тоже заменили по гарантии, то ли их не смазывают ставят так как они приходят, но третий тросс он сам снял и смазал маслом, сейчас пробег немногим больше км и пока нормально.
Неприятно, когда случаются поломки, но если на вашем автомобиле Рено Логан вышел из строя тросик газа, то его легко можно заменить самостоятельно.
Сняв старый тросик, освобождаем его от бобышек. На пружинной бобышке придется отпилить ножку, где запрессован сам тросик. Очищаем бобышку от остатков старого тросика.
Во второй бобышке тросик запрессован через сквозное отверстие в торце. Через это же отверстие высверливаем старый тросик, предварительно зажав бобышку в тисках. Затем раззенковываем отверстия.
Новый тросик необходимо залудить с обеих сторон. Так же необходимо залудить отверстия в бобышках. Для этого рекомендуется использовать активный флюс. Собираем все, тщательно пропаивая. Не забудьте одеть пружину и оплетку.
После всего этого, места пайки тщательно обрабатываются напильником, удаляя флюс. Если этого не сделать, то эти места будут быстро покрываться ржавчиной.
Чтобы добраться до дроссельной заслонки, надо избавиться от корпуса воздушного фильтра. Подробнее о замене воздушного фильтра на Рено Логан здесь.
Поэтому можно сразу отсоединить воздушный патрубок (см. рис.), а затем выкрутить четыре винта крепления. Шляпка рассчитана под ключ E-12.
Все крепёжные элементы фильтра
Теперь корпус ничем не удерживается. Наклоните его влево, чтобы вывести трубку адсорбера из пластикового держателя.
Число разных шлангов – два
Дальше от фильтра отключают шланг, идущий к системе вентиляции картера. Он сделан из резины и одет на пластик.
Замена тросика газа
Не редко бывает момент, когда в самый неподходящий момент обламывается тросик, будь то для капота, газа или сцепления. Хуже всего, когда это будет во время движения автомобиля. В данной статье рассмотрим замену тросика газа. Так как это один из главных, без которого автомобиль просто не начнет движение. Причиной для такой замены может быть не один фактор, но чаще всего это когда начинают зависать обороты. Едите себе спокойно, под гору наступили на педаль, выравниваетесь, отпускаете педаль газа, а обороты на тахометре не уменьшаются. Машина автоматически начинает набирать скорость, без каких либо на то манипуляций водителя. В такой ситуации самое страшное, когда у водителя нет опыта, и он не знает что делать.
Такая ситуация может спровоцировать ДТП и покалечить пассажиров автомобиля
Поэтому с такими вещами лучше не шутить и вовремя обращать внимание. Зачастую поначалу это небольшие рывки, затем они переходят в более долгие. В один прекрасный момент может совсем заклинить
Причиной такого клина могут быть разные вещи, в первую очередь это заржавел трос внутри кожуха (чехла), для этого не стоит снимать трос полностью. Первая мысль это сразу обратится в сервисный центр или на СТО, чтоб исправили обороты двигателя, но увы, причина не в двигателе совсем, а в том, что может приржаветь трос газа. Сказать, что причина очень сложна, нельзя. Нужно просто внимательность и время. Таким образом, вы не только сами установите и настроите, как вам хочется, но и сэкономите деньги. Все-таки стоимость такой настройки не малая, да и работники могут сделать не настолько качественную работу, как бы этого вам хотелось. Поэтому в первую очередь рассмотрим частую причину, когда ржавеет трос в самом чехле. Достаточно снять только одну часть, которая находится под капотом, возле карбюратора, если у вас такой тип двигателя
В один прекрасный момент может совсем заклинить. Причиной такого клина могут быть разные вещи, в первую очередь это заржавел трос внутри кожуха (чехла), для этого не стоит снимать трос полностью. Первая мысль это сразу обратится в сервисный центр или на СТО, чтоб исправили обороты двигателя, но увы, причина не в двигателе совсем, а в том, что может приржаветь трос газа. Сказать, что причина очень сложна, нельзя. Нужно просто внимательность и время. Таким образом, вы не только сами установите и настроите, как вам хочется, но и сэкономите деньги. Все-таки стоимость такой настройки не малая, да и работники могут сделать не настолько качественную работу, как бы этого вам хотелось. Поэтому в первую очередь рассмотрим частую причину, когда ржавеет трос в самом чехле. Достаточно снять только одну часть, которая находится под капотом, возле карбюратора, если у вас такой тип двигателя.
Смажем трос газа
Снимается очень просто, достаточно провернуть плоской отверткой и снять с дросселя, вынуть наконечник тросика. Теперь снимаем защитное кольцо на торце кожуха и вливаем обычное масло для смазки с помощью медицинского шприца, так будет и удобней намного и быстрей. Да и точность попадания будет намного выше. Влить надо будет где-то пять или семь кубиков. При этом желательно очень попросить кого-то параллельно нажимать на педаль газу, чтоб прокачать трос по чехлу, этим самым смазав его как можно больше. В таком случае может уйти и больше масла. Обычно ржавеет трос в местах изгиба, где не может пройти смазка, поэтому постарайтесь его выровнять, вытянув его в прямую линию. Прокачав педаль, вы сразу поймете, лучше стало или нет.
Процесс замены тросика
Но все же, бывают ситуации, когда смазав трос, нечего не улучшится, в таком случае лучше заменить трос полностью, вместе с чехлом. Обычно это может быть износ самого чехла троса, перетираются жилы троса, в таком случае все меняется. Старайтесь подобрать точно такой же трос, так как длина тоже имеет значение. В авто магазине вам подскажут какой лучше подобрать именно для вашего автомобиля, не забывайте о виде двигателя, так как на карбюраторный и инжекторный они могут быть разными. Процесс съема начинается так же, как и при смазывании. Да, забыл сказать, перед установкой новый трос тоже следует смазать, намного дольше проходит. Отсоединяем трос, от заслонки дросселя, чтоб установка нового была проще, запомните, в каком положении была натянута заслонка. Таким образом, придется меньше подстраивать педаль газа. Отсоединив от двигателя, начинаем вытягивать трос из салона, хотя можно и наоборот если крепеж из салона позволяет это. Так же не забываем отсоединять от педали газа. Теперь зажав плоскогубцами за кожух, вытягиваем трос вместе с кожухом.
Пошаговая замена задних тормозных колодок Рено Логан
1. Ослабьте ручник.
2. Снимаем колесо и выбиваем заглушку.

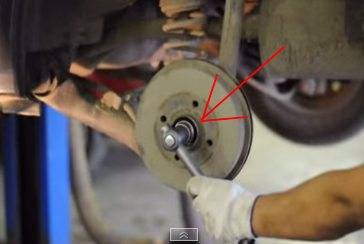

3. Откручиваем гайку на тридцать, которая находиться под заглушкой.

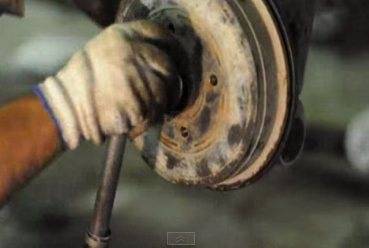

4. Снимаем барабан с помощью съемника. Делаем эту процедуру аккуратно чтобы не повредить подшипник.
5. Вставляем пассатижи в солдатик, поворачиваем, и вынимаем.

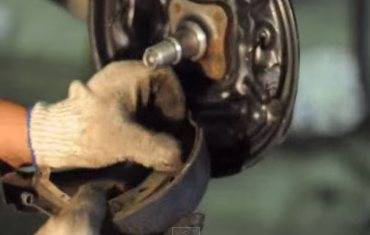

6. Далее нужно снять колодки. Чтобы проделать это нужно подковырнуть снизу отверткой. (советую этот момент посмотреть на видео)
После того как колодки вышли, нужно отсоединить тросик ручника.
7. Расцепите все пружины и выбросьте отработанные тормозные колодки.
8. Берем новые колодки и приступаем к сборке. Сборку трудно объяснить, я лишь напишу что за чем идет. А сам момент сборки посмотрите на видео с 1-35 до 3-05.
Сборка тормозного механизма:
- Ставим верхнюю пружину
- Устанавливаем регулировочный болт
- Одеваем нижнюю пружину
- Ставим регулировочный флажок
9. Одеваем трос ручника на колодку.
10. Укладываем тормозные колодки немного поджимая тормозной цилиндр с левой потом с правой стороны.
11. Вставляем в отверстия болтики и одеваем два солдатика.
12. Перед установкой барабана нужно развести колодки так, чтобы барабан надевался плотно. Регулировать это можно с помощью барашка который можно покрутить отверткой.
13. Одеваем тормозной барабан. Он должен свободно крутиться, но немного цеплять колодки.
14. Затягиваем гайку и ставим заглушку.
Это интересно: Видео тест драйв Рено Логан в новом кузове: рассказываем развернуто
Как поменять тросик сцепления на ВАЗ-2114 фото и видео
Заменить трос сцепления на ВАЗ-2114 реально в домашних условиях и не обязательно обращаться в автосервис, где возьмут не малую сумму денег за проведения ремонтных операций. Так, многие автомобилисты, как показывает практика, проводили замену своими руками. Данная статья поведает, как совершить данную процедуру, а также поведает о некоторых нюансах и тонкостях.
Видео о замене тросика сцепления на автомобиле ВАЗ
Видеоматериал расскажет, как заменить трос сцепления, а также поведает о некоторых тонкостях и нюансах процесса.
Процесс замены
Схема-устройство сцепления автомобиля
Большинство автолюбителей и владельцев ВАЗ-2114 привыкли делать большинство ремонтно-восстановительных операций по своему автомобилю делать своими руками. Не исключением становится и замена троса сцепления. Конечно, не все способны сделать это самостоятельно, поскольку не знают, с чего начать и провести процесс.
Алгоритм действий на ВАЗ-2114
В принципе, когда всё собрано воедино, можно преступить непосредственно к процессу ремонтных работ:
- Демонтируем «клемму-минус» с АКБ, чтобы обесточить автомобиль.
- Находим трос и начинаем процесс демонтажа.
- При помощи ключа на 17 откручиваем гайки крепления.

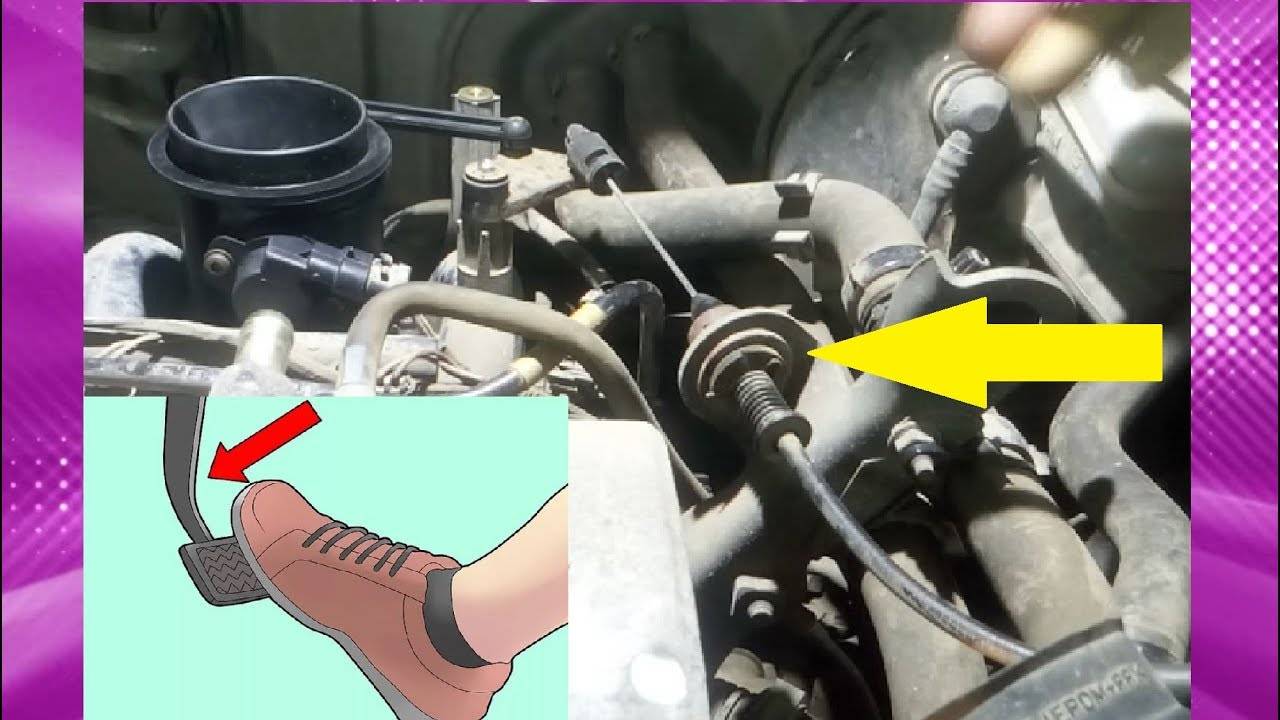

Болты крепления троса под капотом
При помощи ключей на 17 откручиваем фиксирующие гайки троса сцепления
- Выводим трос с кронштейна и вилки сцепления.
Выводим трос сцепления с посадочного места с вилки
- Все прочие действия будут выполняться с салона. Для этого необходимо освободить доступ к педали сцепления. Убираем коврик с водительской стороны, а затем, аккуратно необходимо отодвинуть ковролин.
- Отсоединяем ушко троса от крючка на педали. Там установлена стопорная скоба. С ней придётся повозиться.
Скоба педали сцепления под капотом
Отсоединяем ушко крепления троса к педали
- Вытягивается трос с подкапотного пространства, поэтому его необходимо протолкнуть с салона. Можно, конечно, потянуть под капотом и вытянуть, но это опасно, поскольку можно задеть проводку или другие элементы.
Демонтируем трос полностью
- Теперь необходимо разобрать корпус троса и удалить его оттуда.
- Устанавливаем новый трос в старый корпус и монтируем на место.
- Остальные детали необходимо собрать в обратной последовательности.
- После установки изделия необходимо сделать регулировку натяжения троса.
Процесс регулировки троса сцепления
Выбор троса

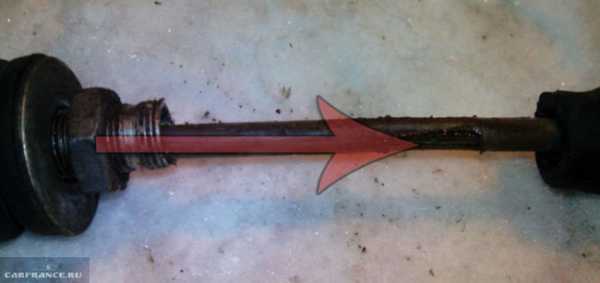

Старый трос сцепления изношен и требует замены
Исследуя рынок запасных частей при поиске тросика сцепления на ВАЗ-2114, оказалось, что существует оригинальная деталь, а также несколько аналогов, которые по своему качеству ничем не отличаются, а в некоторых случаям даже лучше.
Оригинальный артикул
2109-1602210-10 – оригинальный каталожный номер троса сцепления производства АвтоВАЗ. Устанавливается он достаточно легко и просто, а также не требует доработок и усовершенствований. Стоимость изделия составляет 1200 рублей.
Аналоги
Трос сцепления
Кроме оригинальной детали можно найти аналоги, которые рекомендованы для установки на ВАЗ-2114. Итак, какие не оригинальные детали можно найти на рынке запасных частей:
- Adriauto 0101 – итальянский производитель, который предлагает качественный трос сцепления. Средняя стоимость составляет 1000 рублей.
- ABS K22120 – деталь производства Нидерланды. Качественная и не дорогая. Средняя стоимость составляет 1200 рублей.
- TRW GCC 3123 – немецкая запасная часть. Компания известна широким ассортиментом товаров для отечественных автомобилей, а также отменным качеством деталей. Цена будет составлять 1500 рублей.
Выводы
Заменить тросик сцепления на автомобиле ВАЗ-2114 достаточно легко и просто. Так, любой, даже начинающий автолюбитель, способен сделать это самостоятельно за 1 час у себя в гараже
Особое внимание стоит уделить выбору изделия и качеству
Так, качественная деталь будет служить достаточно долго и весь свой ресурс. Если сам процесс замены показался сложным и невозможным, рекомендуется обратиться в автосервис.
Отличия для двигателя K4M
Рычаг заслонки на моторе K4M закрыт не фильтром, а глушителем шума впуска. Снять этот «глушитель» можно в два счёта.
Резиновый хомут легко снимается
Сначала удаляют хомут, отсоединив его от «язычка». Затем сразу снимают патрубок и удаляют «глушитель» полностью.
Сам рычаг дроссельной заслонки состоит из двух «щёчек». На одной из них сделана прорезь (см. фото).
Потяните рычаг «на себя»
Как надо выполнять демонтаж:
- Наклоняем рычаг;
- Подтягиваем трос;
- Выводим трос из прорези.
Остальные детали, которые соединяются с оболочкой троса – это две муфты. Их конструкция рассмотрена выше.
Педаль газа в авто с разными двигателями установлена одна и та же. Как к ней крепится трос, уже рассматривалось.
Как Поменять Тросик Сцепления На Ваз 2114 ~ SIS26.RU
Как заменить кабель сцепления на ВАЗ 2114
Максим Марков
Привет, дорогие читатели, в этой статье я расскажу вам о том, как сменить кабель сцепления на ВАЗ 2114. Большинство российских автовладельцев привыкли самостоятельно выполнять простой ремонт собственного автомобиля, а не пользоваться услугами автосервисов и гаражные мастера. Если вам пришлось выполнять ремонт на автомобиле сложнее, чем заменять проколотое колесо, тогда этот случай будет на вашем плече.
Когда придет время
Следует отметить, что кабель сцепления на ВАЗ 2114 является расходным материалом, и его износ довольно распространен на автомобилях этой серии. Конденсируемая влажность приводит к коррозии и быстрому износу, а измельченные стальные нити приводят к застреванию кабеля в рубашке.
6.1.2 Снятие, установка и регулировка троса газа
Снятие, установка и регулировка троса газа
Узел крепления троса газа к корпусу дросселя (модели с РКПП)
Узел крепления троса газа к корпусу дросселя (модели с АТ)
1. В двигательном отсеке отсоедините сердечник троса газа от корпуса дросселя, вытяните трос из резиновой проходной втулки кронштейна и снимите пружинный фиксатор (см. иллюстрации Узел крепления троса газа к корпусу дросселя (модели с РКПП) и Узел крепления троса газа к корпусу дросселя (модели с АТ)). 2. Двигаясь назад вдоль по тросу, высвободите его из промежуточных направляющих фиксаторов и обвязок. Постарайтесь запомнить маршрут прокладки троса. 3. Отпустите фиксаторы и снимите секцию нижней войлочной отделки под панелью приборов с водительской стороны автомобиля. 4. В салоне автомобиля отпустите фиксатор крышки монтажного блока предохранителей, повернув его на четверть оборота против часовой стрелки. Снимите крышку монтажного блока с панели приборов. 5. Отпустите зажим и отсоедините сердечник троса от верхней части педали газа. 6. Высвободите оболочку троса из держателя на кронштейне педали. Подвяжите к концу троса отрезок струны. 7. Вернитесь в двигательный отсек и высвободите резиновую проходную втулку троса из задней переборки. Затем, потянув трос на себя, втяните его в двигательный отсек. Отвяжите от наконечника струну и оставьте ее продетой сквозь переборку. 8. Внимательно осмотрите трос, проверяя его на наличие признаков износа или механических повреждений. Также проверьте состояние резиновой проходной втулки. Дефектные компоненты замените.
1. Подвяжите трос к струне и втяните его сквозь переборку в салон автомобиля. Отвяжите от наконечника струну и защелкните оболочку троса в держатель кронштейна. Сердечник подсоедините к концу педали. 2. Проверьте надежность крепления троса и посадки в переборке резиновой проходной втулки. Установите на место войлочную панель отделки панели приборов и крышку монтажного блока предохранителей. 3. Вернувшись в двигательный отсек, удостоверьтесь в правильности посадки оболочки троса в проходной втулке, затем, двигаясь вдоль троса и следя за правильностью маршрута прокладки, закрепите его во всех промежуточных фиксаторах и обвязках. 4. Наденьте плоскую шайбу на наконечник троса и установите пружинный фиксатор. 5. Проденьте оболочку троса в проходную втулку кронштейна на корпусе дросселя. Сердечник троса подсоедините к кулачку привода дроссельной заслонки. Произведите регулировку троса (см. ниже).

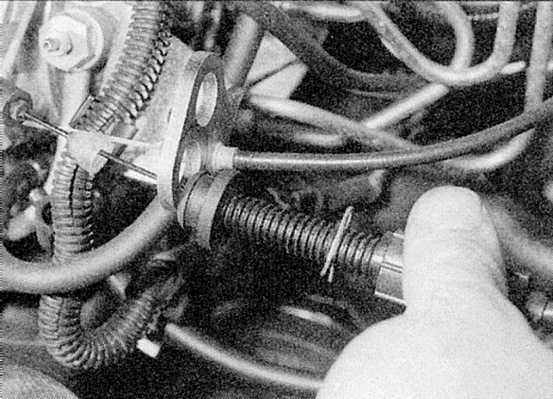

1. В двигательном отсеке снимите пружинный фиксатор с оболочки троса газа. Удостоверьтесь, что кулачок привода заслонки прижат к упору. Плавно потяните трос из проходной втулки, полностью выбрав слабину сердечника. 2. Зафиксировав трос в данном положении, установите пружинный фиксатор в последнюю из открытых канавок перед резиновой проходной втулкой. После установки зажима и отпускания оболочки, слабина сердечника троса должна оказаться очень незначительной. 3. Попросите помощника выжать педаль газа и удостоверьтесь, что кулачок привода переходит в крайнее положение, соответствующее полному открыванию заслонки. При отпускании педали кулачок должен плавно возвращаться в исходное положение, прижимаясь к упору. 4. На моделях с АТ, закончив с тросом газа, проверьте регулировку приводного троса включения режима kick-down (см. Автоматическая трансмиссия).
Возможные проблемы и их решения
При настройке тросика газа на автомобиле Логан могут возникнуть различные проблемы, которые могут затруднить корректную работу системы управления газом. Рассмотрим некоторые из них и возможные способы их решения.
1. Сложности с настройкой длины тросика газа
Одной из распространенных проблем является неправильная длина тросика газа. Если тросик слишком длинный, может возникнуть задержка в реакции педали газа на увеличение оборотов двигателя. Слишком короткий тросик может вызвать проблемы с обратной реакцией, когда педаль газа не возвращается в исходное положение после отпускания.
Для решения этой проблемы необходимо аккуратно настроить длину тросика газа, обеспечив при этом свободное движение его в местах крепления. Регулировка осуществляется с помощью регулировочных винтов или гаек на металлическом тросике. При необходимости можно воспользоваться специальными инструментами, например, пассатижами или отверткой.
2. Затруднения в свободном перемещении тросика газа
Еще одной возможной проблемой являются затруднения в свободном перемещении тросика газа. Это может быть связано с неправильной смазкой или скручиванием тросика. В результате такого затруднения может возникнуть неплавное переключение передач и трудности в управлении автомобилем.
Для устранения этой проблемы рекомендуется проверить тросик газа на наличие скручиваний или излишнего натяжения. При необходимости промазать его специальной смазкой для тросиков или силиконовым спреем
При монтаже следует также обратить внимание на качество крепления каркаса тросика, чтобы он не застревал и свободно перемещался
В случае, если проблемы не удалось решить самостоятельно, рекомендуется обратиться к специалистам сервисного центра для профессиональной настройки и диагностики системы управления газом.
| Проблема | Решение |
|---|---|
| Неправильная длина тросика газа | Аккуратная настройка длины тросика, проверка свободного перемещения |
| Затруднения в свободном перемещении тросика газа | Проверка наличия скручиваний и натяжения, использование смазки для тросиков |
Основные этапы настройки тросика газа включают в себя проверку качества тросика, установку его на дроссельную заслонку и регулировку натяжения. Необходимо убедиться в отсутствии излишней свободы или перенапряжения, чтобы обеспечить плавную и точную работу газа.
При настройке тросика газа на автомобиле Логан рекомендуется обратить внимание на следующие моменты:
1. Качество тросика
Перед установкой тросика на дроссельную заслонку необходимо проверить его состояние. Расцепите тросик от педали газа и осмотрите его на предмет повреждений или износа. При необходимости замените тросик на новый, чтобы обеспечить надежную и безопасную работу газа.
2. Регулировка натяжения
Корректное натяжение тросика газа важно для обеспечения плавного и точного реагирования на педаль газа. Проверьте, чтобы натяжение не было слишком большим и не создавало излишних усилий при управлении
Необходимо добиться оптимального натяжения для комфортного вождения.
Важно помнить о грамотной настройке тросика газа на автомобиле Логан, так как неправильно выполненная настройка может привести к неустойчивой работе двигателя и возникновению ошибок электронной системы управления. При возникновении сложностей или неуверенности в своих навыках лучше обратиться к специалистам, которые профессионально настроят тросик газа и гарантируют надежность и безопасность автомобиля
При возникновении сложностей или неуверенности в своих навыках лучше обратиться к специалистам, которые профессионально настроят тросик газа и гарантируют надежность и безопасность автомобиля.
Рубрика
Статьи
Замена троса газа «Логон»
Замена троса газа, Логан от ВАЗ 2109 с инжекторным двигателем…
Приветствую всех читателей в блоге AAuhadullin.ru. Решил написать отдельную статью о том, как заменить трос газа от ВАЗа. Замена троса газа Логан, начинается с отсоединения в салоне от педали.
Затем снимаем воздушный фильтр, в сборе открутив четыре болта, на которых закреплен. Вытаскиваем с посадочного места корпус фильтра и отодвигаем аккуратно в сторону.
При замене троса газа Логан нам надо отсоединить конец (фиксатор пластмассовый) от рычага привода дроссельной заслонки и снять регулировочный пружинный фиксатор от корпуса троса Логан. Дальше процесс происходит так, извлекаем отверткой из щита отсека мотора упор оболочки и снимаем, вытянув его на себя.
Все он у нас в руках, что с ним делать показано и описано на видео и фото смотрите ниже…
После того как отремонтировали сменив его элемент тяги от авто ВАЗ 2109 (инжекторный двигатель) и замена троса газа на новый, закончилась, начинаем собирать детали в обратном порядке. Да чуть не забыл еще надо бы отрегулировать привод дроссельной заслонки.
Проверяем, в каком положении находится заслонка с помощью товарища или любым упорным предметом вроде палки, надавив на педаль газа да, поли-ка и уперев на сиденье другим концом. При нажатии педали заслонка открыта до конца, а при обратном действии закрыта хорошо.
Если все что описано мною не происходит в таком случае при работе необходимо отрегулировать натяжку заменяемого троса газа Логан. Как это делается замена, спросите ВЫ у меня?
Скажу вам, что замена троса газа делается так, извлекаем фиксатор пружинистый железный из прорези и передвигаем корпус, добиваясь полного открытия заслонки хорошо, в итоге фиксируем конец, вставив скобу (фиксатор пружинистый) в его соответствующую прорезь. Еще раз, проверяем в салоне, нажимая, педаль акселератора. Если ВАМ неудобно, работать правой ногой, то регулируем высоту педали тем же методом как описано выше, пока не добьетесь хорошего результата регулировки при замене.
1. Был такой 2. Гайка на Ф10 3. Готовый
- Какой стоял от завода до его выхода из строя
- Гайка на десять заменит его
- После сплющивания

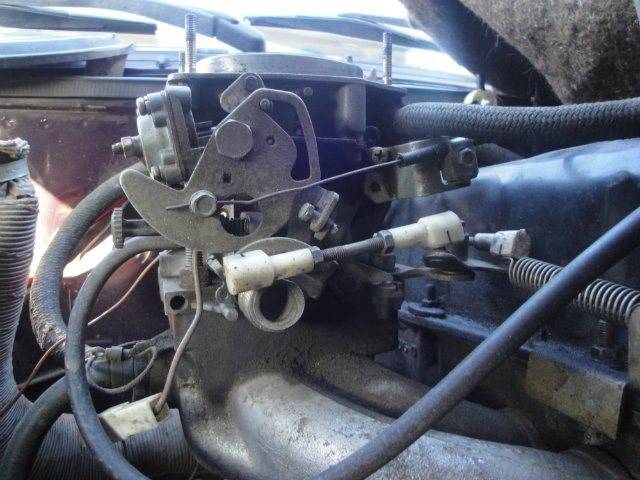

Со стороны дроссельной заслонки
- Пластмассовый наконечник, подгоняется на наждаке под гнездо фиксатора.
- Пружина от старого остается
- Фиксатор от старого остается
- Трос новый, от ВАЗ 2109 ставится
1. Подгоняемый пластмасс. 2. пружина. 3. Фиксатор. 4. Трос.
В салоне гнездо на педали троса Логон газа
После сборки таким вот образом будит выгладить тросик Логан газа со стороны педали в салоне.

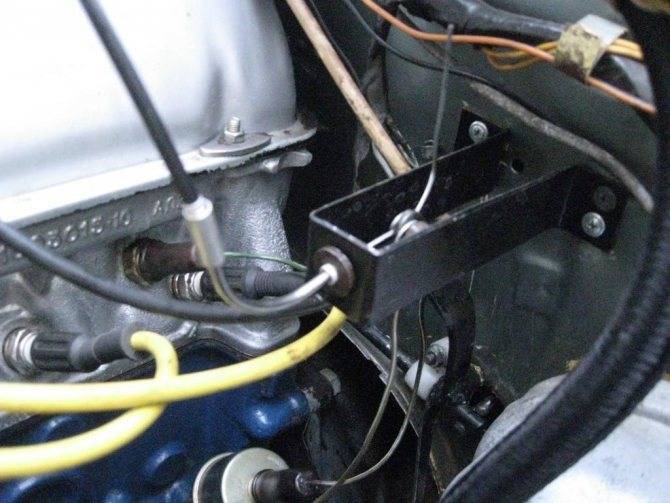

Упор оболочки троса
Завершаем установку под капотом двигателя. Осталось соединить конец (фиксатор пластмассовый) и закрепить регулировочный пружинный железный фиксатор.
Перед сплющиванием гайки
Готово для установки
Гайку на десять надо сплющит молотком поставив на железо до того момента когда она зажмет своей внутренней резьбой заменяемый трос газа Логон в умеренную меру, чтобы не перекусило железные нитки. На этом ремонт заканчивается, и приступаем к замене троса газа Логон.
Работа не представляет сложности, и делаться все легко и быстро. И еще скажу, друзья замена троса газа от ВАЗ 2109 с инжекторным двигателем обойдется ВАМ не дорого, когда замена троса газа от производителя Логан стоит в пять раз дороже и найти его в продаже даже в большом городе сложно. Видео YouTube на канале Albert Auhadullin:
