Кпп (механизм переключения) шкода: быстрый ремонт, настройка кулисы

Частые проблемы с кулисой

1. Затрудненное переключение передач

Одной из самых распространенных проблем с кулисой является затрудненное переключение передач. Если вы чувствуете сопротивление или слышите странные звуки при переключении, возможно, что кулиса требует регулировки. Эту проблему можно решить самостоятельно или обратиться к профессионалам сервисного центра.

2. Переключение в нейтральное положение вместо парковки

Еще одной частой проблемой с кулисой является переключение в нейтральное положение вместо парковки. Если вы обнаружили, что ваш автомобиль переключается в нейтральное положение при движении или находится во время остановки, проблемой может быть неправильная регулировка кулисы. Такая проблема должна быть незамедлительно исправлена, поскольку это может представлять опасность для вас и окружающих.

Рекомендация: В случае возникновения любой из вышеописанных проблем, рекомендуется обратиться к авторизованному сервисному центру Шкода, где квалифицированные специалисты будут вести необходимый ремонт и регулировку кулисы с использованием оригинальных запчастей.

Не забывайте о регулярном техническом обслуживании вашего автомобиля, чтобы избежать возникновения проблем с кулисой и других неисправностей.

Будьте внимательны к своему автомобилю, и он прослужит вам долгие годы без проблем!

Как предотвратить поломку кулисы?

Следите за уровнем масла в коробке передач

Масло в коробке передач обеспечивает смазку и охлаждение кулисы, предотвращая трение и износ элементов. Рекомендуется периодически проверять уровень масла согласно инструкции, указанной в руководстве по эксплуатации автомобиля. При необходимости доливайте масло рекомендованного типа и вязкости.

Не жестко переключайте передачи

Жесткое и насильственное переключение передач может привести к повреждению кулисы и ее элементов. Пользуйтесь силой, требуемой для плавного переключения передач, и избегайте резких и слишком быстрых движений рукоятки коробки передач.

Дополнительно, избегайте переключения передач без нажатия на сцепление. Это может привести к поломке синхронизаторов и других элементов кулисы.

Обращайтесь к профессионалам для регулярного технического обслуживания

Регулярное техническое обслуживание автомобиля в специализированном сервисе позволит выявить и предотвратить возможные проблемы с кулисой. Профессионалы смогут правильно настроить и регулировать кулису, а также произвести замену изношенных элементов вовремя. Вероятность поломки кулисы значительно снизится при регулярном обслуживании.

Следите за уровнем масла в коробке передач
Не жестко переключайте передачи
Обращайтесь к профессионалам для регулярного технического обслуживания

Соблюдение указанных рекомендаций поможет предотвратить поломку кулисы и обеспечит более долгую и надежную работу коробки передач.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Проверка и регулировка каретки механизма переключения передач

Проверка каретки механизма переключения передач

Перед началом проверки каретки механизма переключения передач необходимо убедиться, что автомобиль находится на ровной площадке и зажигание выключено.

1. Поднимите автомобиль на подъемнике или установите его на подставки, чтобы обеспечить доступ к нижней части коробки передач.

2. Отверните крепежные болты и снимите защитную крышку, закрывающую каретку механизма переключения передач.

3. Визуально осмотрите каретку на предмет трещин, износа или иных повреждений. Убедитесь, что все ее элементы имеют правильную форму и плотно прилегают друг к другу.

4. Проверьте свободность перемещения селектора передач. Он должен легко перемещаться в различные положения без заеданий или затруднений.

5. При необходимости проверьте регулировку крепления каретки и придать ей необходимый зазор или установить необходимый угол наклона.

Регулировка каретки механизма переключения передач

Регулировка каретки механизма переключения передач может потребоваться, если в процессе проверки были обнаружены дефекты или неисправности.

1. Отметьте положение всех элементов каретки перед регулировкой, чтобы иметь возможность восстановить их исходное положение.

2. Ослабьте крепежные болты, фиксирующие каретку, настолько, чтобы она свободно перемещалась, но при этом не была подвержена излишнему люфту.

3. При помощи регулировочных винтов или шайб измените положение каретки. Обычно это связано с коррекцией зазоров или угла наклона.

4. Проверьте свободность перемещения селектора. Он должен перемещаться без препятствий и заеданий.

5. Плотно закрепите каретку, затянув крепежные болты с необходимой силой.

После проверки и регулировки каретки механизма переключения передач рекомендуется провести тест-драйв, чтобы убедиться в корректной работе коробки передач. В случае возникновения проблем или затруднений в процессе проверки и регулировки рекомендуется обратиться к специалистам сервисного центра для проведения профессионального обслуживания.

Пошаговая инструкция

Если вы решили самостоятельно заняться заменой масла в механической коробке передач на Октавии А5 или А7, тогда вам потребуется подготовить минимальный набор инструментов, освободить несколько часов времени и расположиться в гараже.

В общей сложности замена масла занимает до 2 часов. Всё зависит от уровня ваших навыков. Некоторые справляются заметно быстрее, у других уходит немного больше времени, поскольку параллельно они проводят дополнительные манипуляции по обслуживанию или ремонту автомобиля.

Процесс замены масла в КПП механического типа, которой оснащается Шкода Октавия, подразумевает поэтапное выполнение всех процедур. Старайтесь не отходить от инструкции и чётко соблюдать правила безопасности.

Для работы вам потребуются:

свежее трансмиссионное масло (2 литров достаточно);
заправочный шприц;
ветошь;
спецодежда;
шестигранные ключи;
гаечные ключи;
пустая тара для отработанного масла;
яма, эстакада или подъёмник.

Дальше уже ориентируйтесь по ситуации. Если планируете выполнить параллельно другие работы, тогда список инструментов и материалов несколько расширится. Для замены масла в трансмиссии механического типа указанного списка будет достаточно.

Теперь пошагово рассмотрим процесс замены масла в механической коробке передач автомобилей Шкода Октавия А5 и А7.

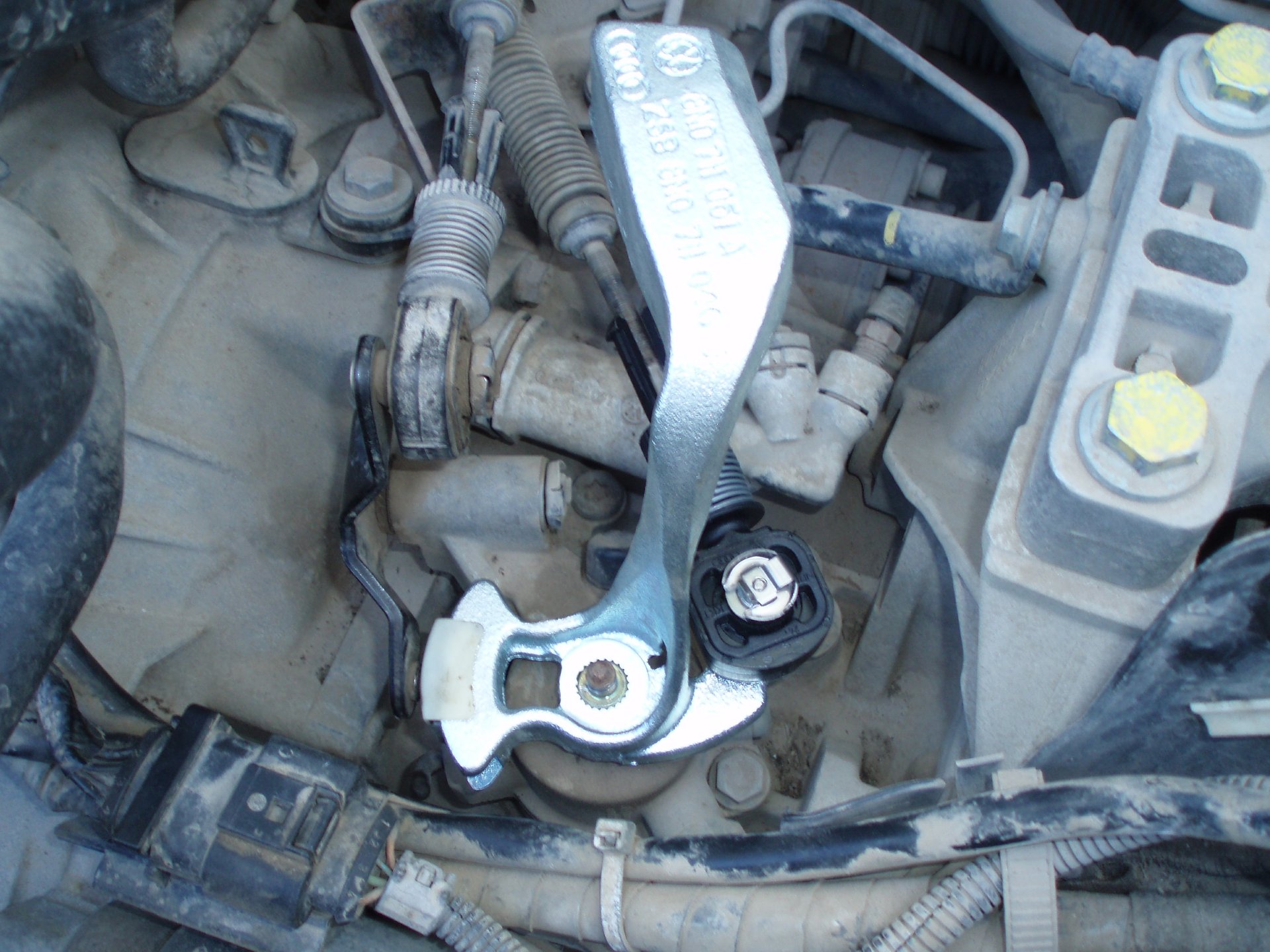

кулиса — механизм, передающий усилие от рычага в салоне до исполнительного механизма непосредственно в коробке передач. Кулиса бывает тросовая или с тягами. Вот о втором варианте и поговорим. Из-за естественного, возрастного, износа составляющих компонентов в кулисе появляются большие люфты, затрудняющие точное и своевременное включение передач. Так же у машин 4-го поколения случается затруднённое перемещение рычага, из-за закисания подвижных частей. У предыдущих поколений каждую из многочисленных деталей можно было купить отдельно, для Гольф 4 и Октавии VAG мелкие детали скомпановал в два узла

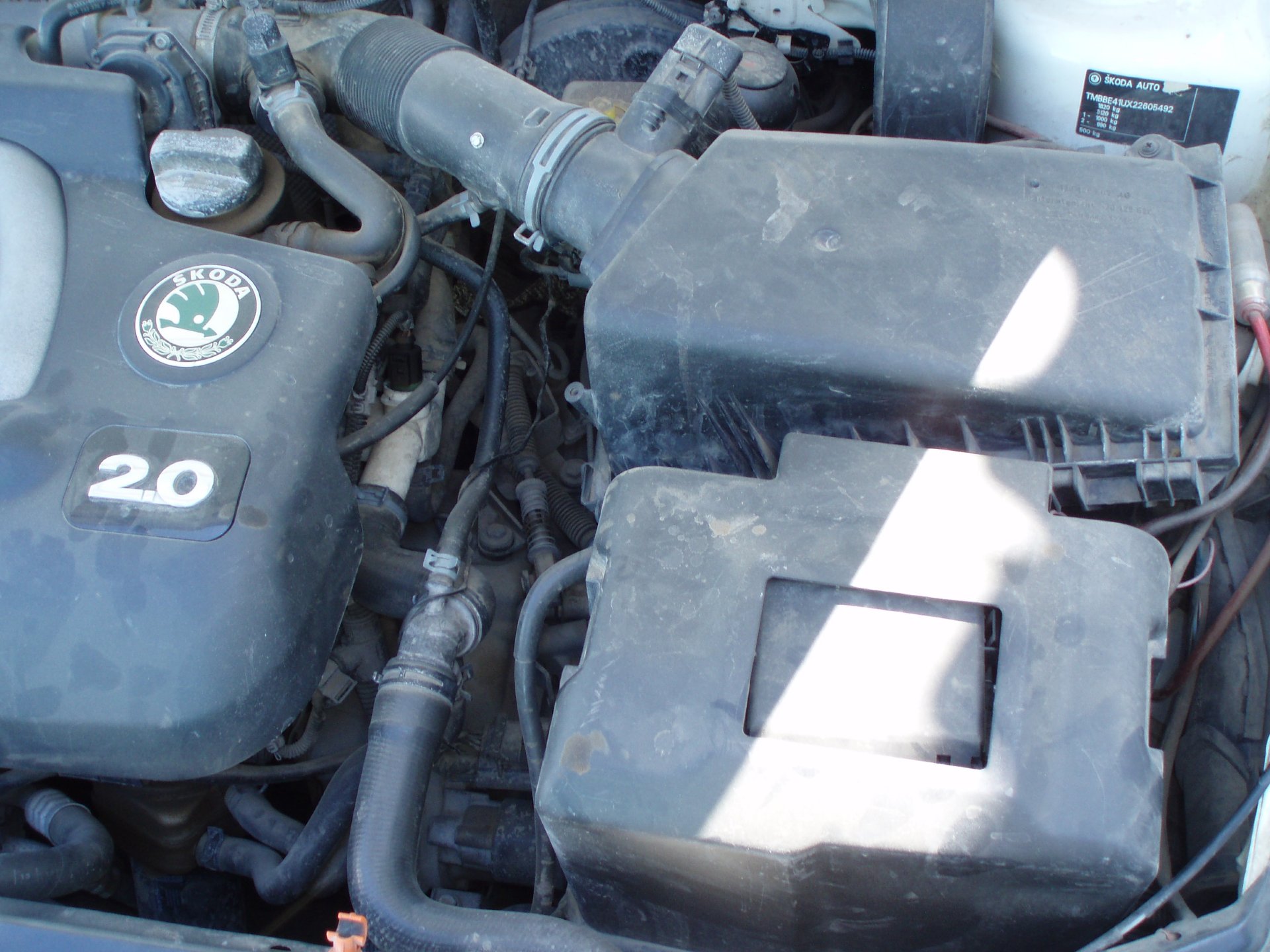

последовательность замены следующая: -откручиваем корпус воздушного фильтра

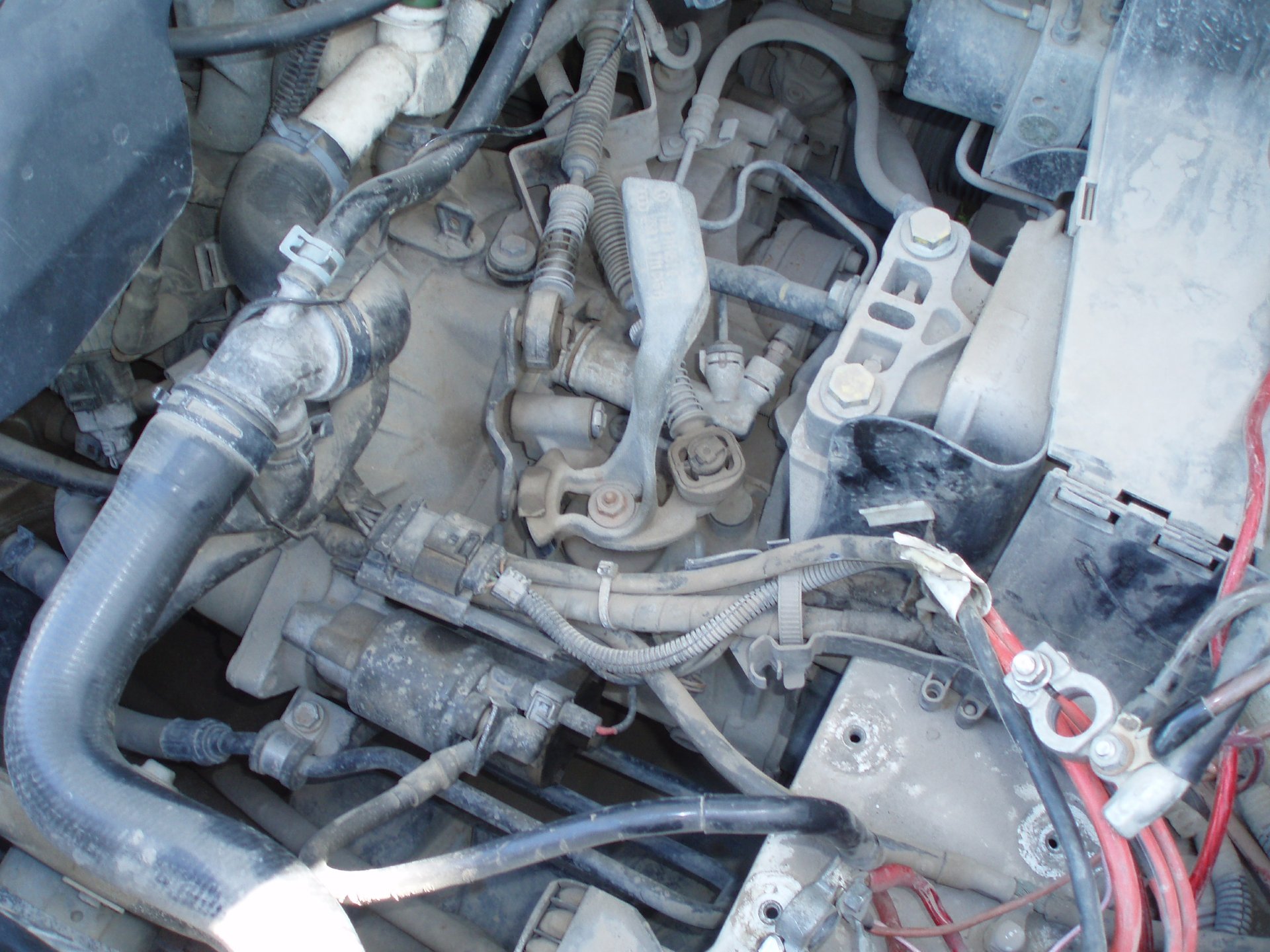

в его отсутствии определяется небольшой подход в район крепления деталей кулисы

отщёлкиваем короткую тягу

снимаем фиксатор с оси коромысла

снимаем коромысло с оси

короткая тяга с грузиком по середине имеет на обеих концах S-образный изгиб, с помощью которых крепится во втулках. Для разъединения нужно вращать тяги

отщёлкиваем тяги с шаровых фиксаторов

конструкция, устанавливаемая на сборочном конвейере, крепилась двумя болтами, выкручиваемых в сторону приёмной трубы

открутив их, можно вынимать весь кронштейн

в этих местах (1 и 2) изнашиваются и оси и втулки, появляются люфты

а так же нередко происходит закисание оси 2

в конструкции этой части кулисы VAG внёс небольшие изменения

они полностью взаимозаменяемы, только потребуются болты бОльшей длины, и гайки к ним

при установке болты проще вставлять со стороны колеса, а гайки накручивать со стороны глушителя

обратите внимание, что никакой смазки не требуется, но обязательно наличие резинового кольца, предохраняющего от попадания грязи Снимаем коромысло с оси, соединяем с тягой

надеваем коромысло на ось

надеваем стопорное кольцо

после замены изношенных деталей на новые никаких регулировок обычно не требуется

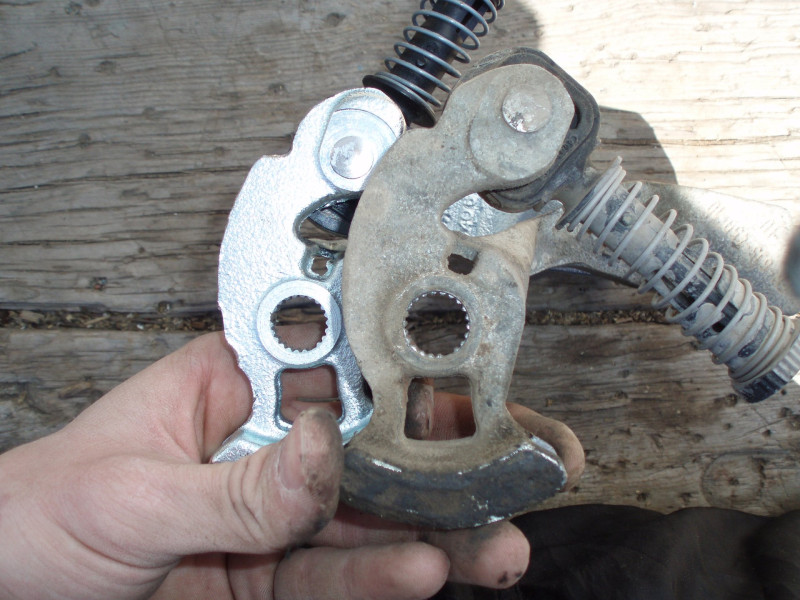

в другой заменяемой части кулисы чаще всего происходит закисание, из-за которого рычаг кулисы перемещается с затруднением

крепится она в районе рулевой рейки, к подрамнику, всего тремя болтами

в её конструкцию так же вносились изменения, и я столкнулся с тем, что балансир на конце при определённом перемещении рычага кулисы упирается в тягу.

КПП (механизм переключения) Шкода (Skoda): быстрый ремонт кулисы Октавия Тур (Octavia Tour)

Несмотря на некую неактуальность, на фоне трансмиссий автоматического типа и её подвидов, механический тип КПП ещё длительное время будет составлять достойную конкуренцию многим современным аналогам. Конструкция МКПП достаточно проста в эксплуатации и обслуживании, чего нельзя сказать об автоматике, вариаторе, роботизированном DSG.

Частая эксплуатация, превышение допустимых нагрузок, повышенный температурный режим, прочие условия, всё это негативно сказывается на работе трансмиссии и системы привода – кулисы. На соединениях из-за выработки образовывается люфт, точность включения снижается, всё чаще и чаще случаются проскакивания в коробке передач. Чтобы подобного избежать, нужно своевременно проводить технический осмотр, следить за уровнем масла, заменять изношенные уплотнители.

Ремонт механизма переключения Skoda Octavia Тур и другие услуги

Мастерская предлагает широкий спектр услуг по ремонту автомобилей различных марок и модификаций. Наиболее частые и востребованные заказы – профилактика трансмиссии на автомобиле Шкода Октавиа Тур:

диагностика кулисы коробки передач, её элементов, штанг, соединений, креплений, шарниров;
замена изношенных деталей, механизмов по результатам проведённой комплексной диагностики;
проверка уровня смазывающего вещества, степень засорения очистительного элемента;
профилактика привода шестерней коробки передач, замена сальников, уплотнителей.

Помимо профильного направления сервисный центр специализируется на ремонте:

Мастера нашего сервисного центра оперативно и качественно выполнят работы в рамках заказа. Это возможно благодаря следующим факторам:

наличию квалифицированного персонала в штате работников с опытом работы от одного года по профилю;
современной технической оснастке СТО цифровым оборудованием для возможности проведения комплексного осмотра автомобилей различных марок;
профессиональному подходу в решении поставленных задач любой степени сложности;
реализации и установке только качественных запасных частей, рекомендованных самим изготовителем;
гибкой ценовой политике;
индивидуальному подходу в работе с клиентами;
систематическому оттачиванию мастерства каждым работником.

Когда и почему нужен ремонт кулисы Октавия Тур?

Характерные признаки неисправности таковы:

Вышеуказанные признаки проявляются как единично, так и в сочетании с иными поломками.

Частые причины поломок кулисы Шкода Октавиа Тур встречаются следующие:

естественный фактор – длительность срока эксплуатации без проведения промежуточного ремонта и замены резиновых уплотнителей;
механическое повреждение кулисы и штанги приводов из-за столкновения, удара, наезда на преграду;
фактор брака при изготовлении;
непрофессиональная установка;
нарушение основных правил эксплуатации автомобиля, вследствие чего из-за повышенных нагрузок из строя выходят агрегаты и детали.

Диагностика кулисы и элементов управления МКПП Шкода Октавиа

Для проведения профилактики кулиса фиксируется с помощью специального штока, вставленного в отверстия, расположенные на корпусе сбоку в левой нижней части. На этом работы в салоне окончены, далее мастер переходит в моторный отсек.

Через сколько нужно менять жидкость гур солярис
Пдд обгон опережение встречный разъезд тест
Антирадар sho me какой лучше
Как часто надо проходить то на инфинити
Где находится датчик абсолютного давления на вольво хс90

Ремонт механизма переключения Skoda Octavia Тур и другие услуги

диагностика кулисы коробки передач, её элементов, штанг, соединений, креплений, шарниров;
замена изношенных деталей, механизмов по результатам проведённой комплексной диагностики;
проверка уровня смазывающего вещества, степень засорения очистительного элемента;
профилактика привода шестерней коробки передач, замена сальников, уплотнителей.

Помимо профильного направления сервисный центр специализируется на ремонте:

наличию квалифицированного персонала в штате работников с опытом работы от одного года по профилю;
современной технической оснастке СТО цифровым оборудованием для возможности проведения комплексного осмотра автомобилей различных марок;
профессиональному подходу в решении поставленных задач любой степени сложности;
реализации и установке только качественных запасных частей, рекомендованных самим изготовителем;
гибкой ценовой политике;
индивидуальному подходу в работе с клиентами;
систематическому оттачиванию мастерства каждым работником.

Процесс монтажа АКПП на место механики более сложный и требует ощутимых затрат. При этом необходимо серьёзное вмешательство в ЭСУД, инсталляция и настройка дополнительных датчиков и блок-контроллеров, в некоторых случаев изменение конструкции карданной крышки. Основной список комплектующих для установки автомата и подключения:

Узел привода на автомат.

Полный демонтаж МКПП с отключением узлов сцепления (аналогично как с АКП).
Снятие селекторного узла и педалей с приводом (цилиндр, кулису, кронштейны).
Отключение и разборка гидравлики и маслопровода (слив рабочей жидкости)
Демонтаж маховика коленвала и стартера.
После полного удаления всех элементов механики сначала устанавливают новый стартер, блок электронного управления и меняют линии проводки с подключением датчиков.
Решётку радиатора охлаждения устанавливают параллельно с задней опорой под силовым агрегатом (используя амортизационные демпферные комплектующие там, где это предусмотрено конструкцией коробки).
Кардан меняют в зависимости от модели автомобиля (обычно для старых марок авто, где предусматривалась оснащение АКПП, делать этого не нужно)
Монтируют коробку-автомат на место, используя крепления-кронштейны.
Подключают и ставят узлы селектора и педалей с приводами.
Настраивают ЭБУ с перепрошивкой, обеспечив работу электрики на все датчики, фонарь заднего хода, предохранитель, масляный насос и спидометр.

Сложности переоборудования могут возникнуть с монтажом центральной консоли в салоне – блок привода селектора и его расположение в салоне на автоматах имеют значительные конструктивные отличия.

Если на авто полностью заклинило коробку переключения передач, ситуация для водителя не самая приятная.

Но всё же следует понять, что делать, когда на автомобиле заклинило коробку передач и как выйти из сложившейся ситуации.

Единственным правильным решением будет доставить машину в автосервис. При отсутствии опыта ремонта КПП браться за восстановление работоспособности не рекомендуется.

На этот счёт можно дать несколько основных рекомендаций:

При заклинивании следует постараться остановиться в безопасном месте.
Если проблема возникла на дороге, и рычаг при этом заклинило, переключение скоростей коробки передач уже невозможно, выставите на дороге знак аварийной остановке, включите аварийный сигнал.
Для машин с передним приводом лучше обратиться в службу эвакуации.
Если у авто задний привод, его можно попробовать отбуксировать. Но предварительно разблокируются ведущие колёса.
Для разблокировки приподнимается передняя часть авто, откручиваются болты карданного вала от заднего моста.
Тем самым мост отключается от неисправной МКПП. Кардан надёжно подвешивается, и можно начинать буксировку.

Уже в условиях автосервиса проводятся все необходимые ремонтно-восстановительные работы.

Рекомендуется слить масло, и проверить наличие в картере следов металлической стружки. Если отпала какая-то деталь, и разрушились шестерни, стружка обязательно будет.

Увы, но провести экспресс ремонт для МКПП, когда в пути заклинило коробку передач, практически невозможно.

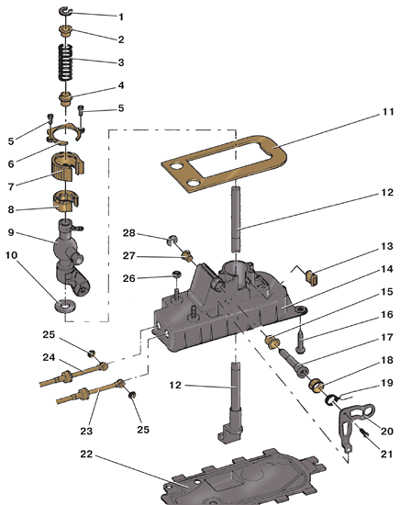

4. Механизм переключения передач

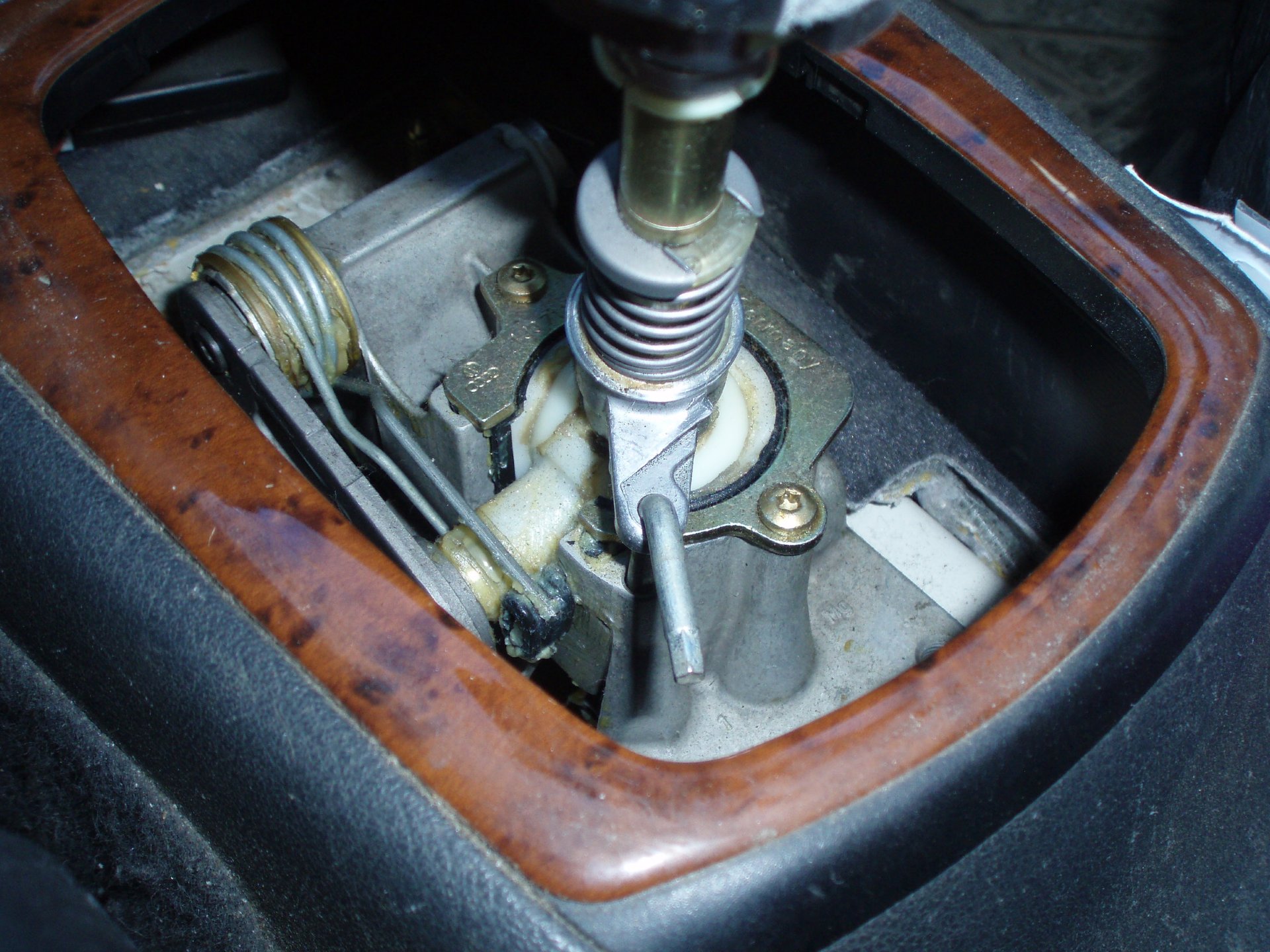

Рукоятка рычага переключения передач

Снятие и установка

1. Установить специальные приспособления Т10383/1 через зазор между панелью облицовки и центральной консолью в направлении стрелки, как показано на рисунке ниже.

Примечание: Сначала оба инструмента необходимо установить по центру панели, после чего предельно осторожно развести их к краям. 2

Предельно осторожно, рычажным движением, отсоединить панель рычага переключения передач от фиксаторов, переместив инструменты в направлении стрелки, как показано на рисунке ниже

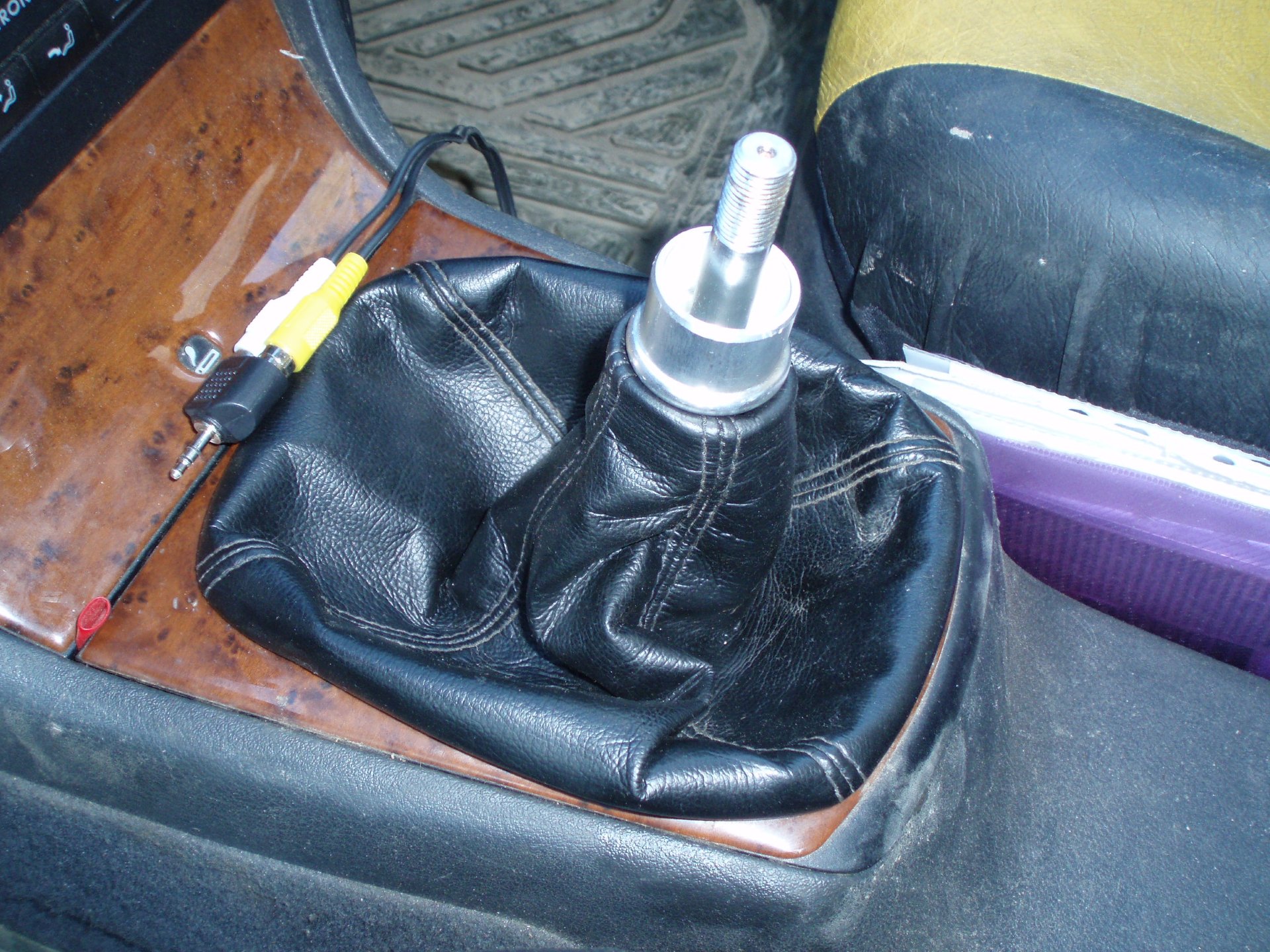

3. Потянуть чехол вверх в сторону от рукоятки рычага.

4. Раскрыть хомут крепления (стрелка) и потянуть рукоятку рычага по направлению вверх, чтобы снять вместе с чехлом.

5. Установка производится в последовательности обратной снятию.

Снятие и установка

1. Снять аккумуляторную батарею в сборе (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

2. Потянуть предохранительный механизм двух тросов выбора и включения передач в направлении стрелки А до упора, после чего заблокировать их, провернув против часовой стрелки (в направлении В), как показано на рисунке ниже.

3. Надавить на рычаг выбора и включения по направлению вперед, чтобы можно было снять его с замка.

4. Разблокировать стопорные шайбы (стрелки) тросов, отсоединить их от опоры тросов, с помощью отвертки.

Как провести тест-драйв после регулировки

После проведения регулировки механизма переключения передач на вашей Шкоде Октавия тур, рекомендуется провести тест-драйв для проверки качества и эффективности выполненной работы. Вот несколько рекомендаций, которые помогут вам провести успешный тест-драйв:

1. Проверьте работу переключения передач

После регулировки важно убедиться, что переключение передач осуществляется плавно и без скачков. Попробуйте переключать передачи в различных режимах движения: на разных скоростях, при разных оборотах двигателя

Обратите внимание на реакцию автомобиля и удобство переключения

2. Проверьте звук и вибрацию

Во время тест-драйва обратите внимание на звуки и вибрацию, которые появляются при переключении передач. Они должны быть минимальными или отсутствовать, что свидетельствует о правильной работе механизма и качественной регулировке

3. Проверьте точность и плавность переключения

Переключение передач должно быть точным и плавным, без проскальзывания или торможения

Во время тест-драйва обратите внимание на реакцию автомобиля при каждом переключении и удостоверьтесь, что переключение осуществляется без усилий и задержек

Обратите внимание на соответствие нагрузке. Убедитесь, что механизм переключения передач соответствует нагрузке, которая на него оказывается во время движения

Попробуйте переключать передачи на разных скоростях и оборотах двигателя, а также при различных маневрах. Если переключение передач происходит без напряжения и ошибок, значит регулировка была выполнена правильно

Убедитесь, что механизм переключения передач соответствует нагрузке, которая на него оказывается во время движения. Попробуйте переключать передачи на разных скоростях и оборотах двигателя, а также при различных маневрах. Если переключение передач происходит без напряжения и ошибок, значит регулировка была выполнена правильно.

Проведение тест-драйва после регулировки механизма переключения передач поможет вам убедиться в качестве работы вашей Шкоды Октавии тур и удостовериться, что регулировка выполнена эффективно. Если в процессе тест-драйва вы замечаете какие-либо неполадки, рекомендуется обратиться к специалистам для дополнительной проверки и корректировки.

Проверка и регулировка педали сцепления

Прежде чем приступить к регулировке педали сцепления, необходимо проверить ее работоспособность. Включите зажигание и нажмите на педаль до упора. При этом должен быть слышен характерный щелчок. Если педаль сцепления нажимается без упора или сопротивление отсутствует, это может говорить о неисправности.

Для регулировки педали сцепления следуйте указанным ниже шагам:

Выйдите из автомобиля и откройте капот. Найдите соответствующий болт или гайку, отвечающую за регулировку педали.
Подведите под педаль подходящую опору, чтобы она оставалась в нажатом положении без вашего участия.
Вращайте болт или гайку в нужном направлении, чтобы поднять или опустить педаль сцепления. Регулируйте положение педали таким образом, чтобы она находилась на уровне педали газа.
Проверьте работу педали сцепления, нажимая на нее и отпуская несколько раз. Убедитесь, что она возвращается в исходное положение без заеданий или задержек.
При необходимости повторите регулировку, чтобы добиться оптимального положения педали сцепления.

После регулировки педали сцепления не забудьте проверить ее работу на дороге. Убедитесь, что переключение передач происходит плавно и без проблем. Если педаль сцепления все еще вызывает затруднения, рекомендуем обратиться к специалистам для проведения более подробной диагностики и ремонта.

Регулировка кулисы мкпп шкода октавия

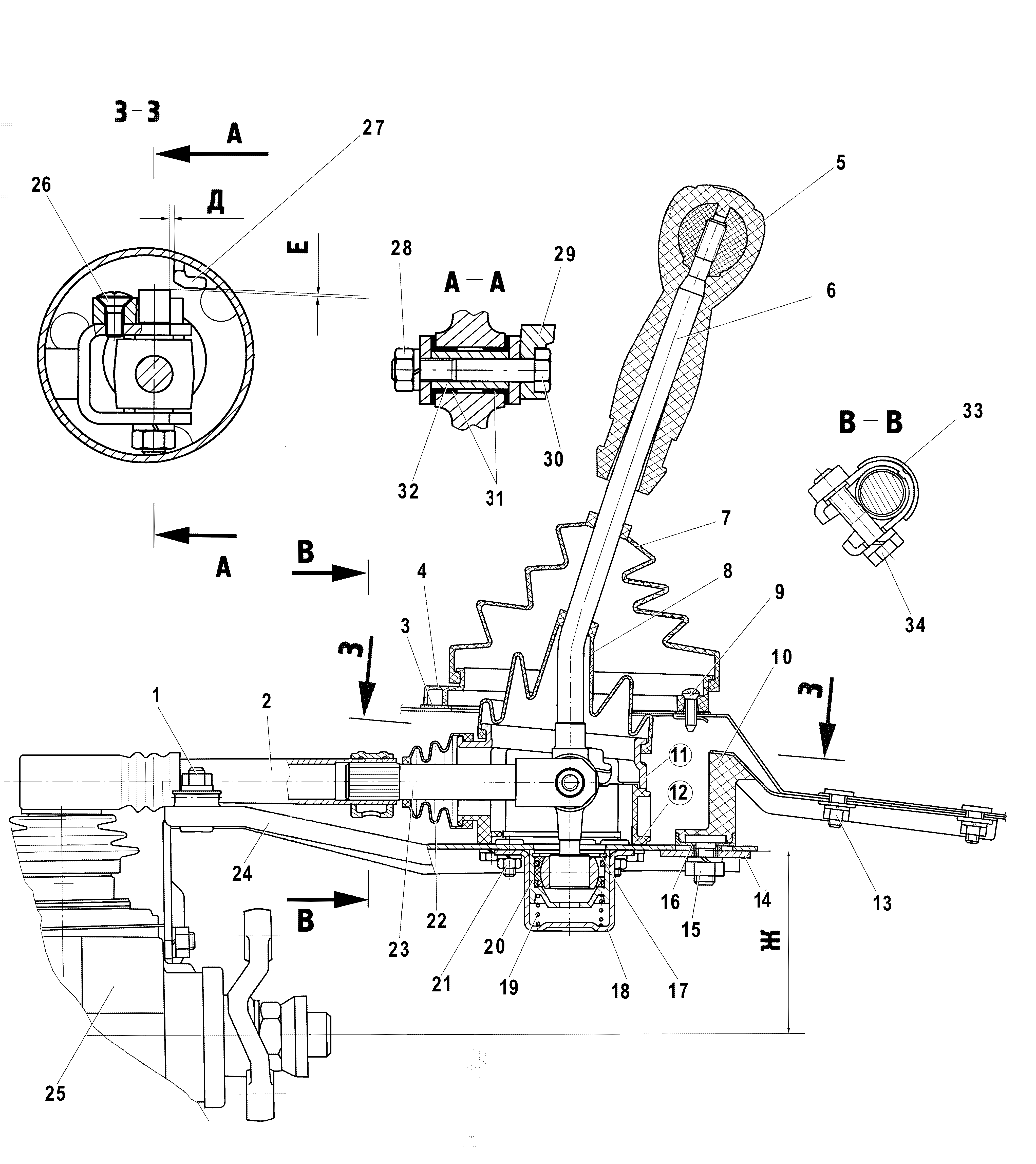

После замены коробки на РС, передачи не четко втыкаются, вот есть мануал как отрегулировать кулису :

Еще не смотрел туда, решил сначала уточнить прежде чем лезть .

Спасибо огромное, завтра буду регулировать .

Подскажите еще , вот поднял я уголок вверх, а маятник двигается и вверх-вниз и вперед-назад .Как его зафиксировать ?

Мож что с уголком не так ?

Уголок станет ровно вверх только в одном положении кулисы и она не должна двигаться, за рычаг кпп уже писали,там нужно совместить два отверстия,вроде как 4,8мм диаметром. потом одеть предварительно открытые фиксаторы тросов и прокрутить фиксаторы ,что бы пружина разжалась и зафиксировала наконечники тросов на резьбе. если после этой регулировки все равно какая то передача не втыкается,значит проблемма в кпп

есно при исправных тросах

что за фиксаторы?

я делал так, снял металические защелки с наконечников тросов, снял наконечники, выставил в нейтральное положение маятник , повернул уголок вверх, со стороны салона воткнул штырь фиксатор, накинул опять наконечники тросов + одел защелки, опустил уголок вниз, в салоне вытянул штырь .

Что я сделал не так ?или не доделал ?

не сосем понятно, но похоже Вы сняли наконечники с маятника, как раз там есть металлические защелки и для регулировки их снимать не надо. А надо отсоединить наконечники от тросов, для этого сжать фиксатор он там с пружиной и повернув против часовой стрелки, зафиксировать. После этого заблокировать маятник уголком и заблокировать рычаг в салоне. Вернуть фиксаторы на наконечниках в исходное положение.

Регулировка тросов кулисы на МКПП VAG

Привет, Драйв 2 !

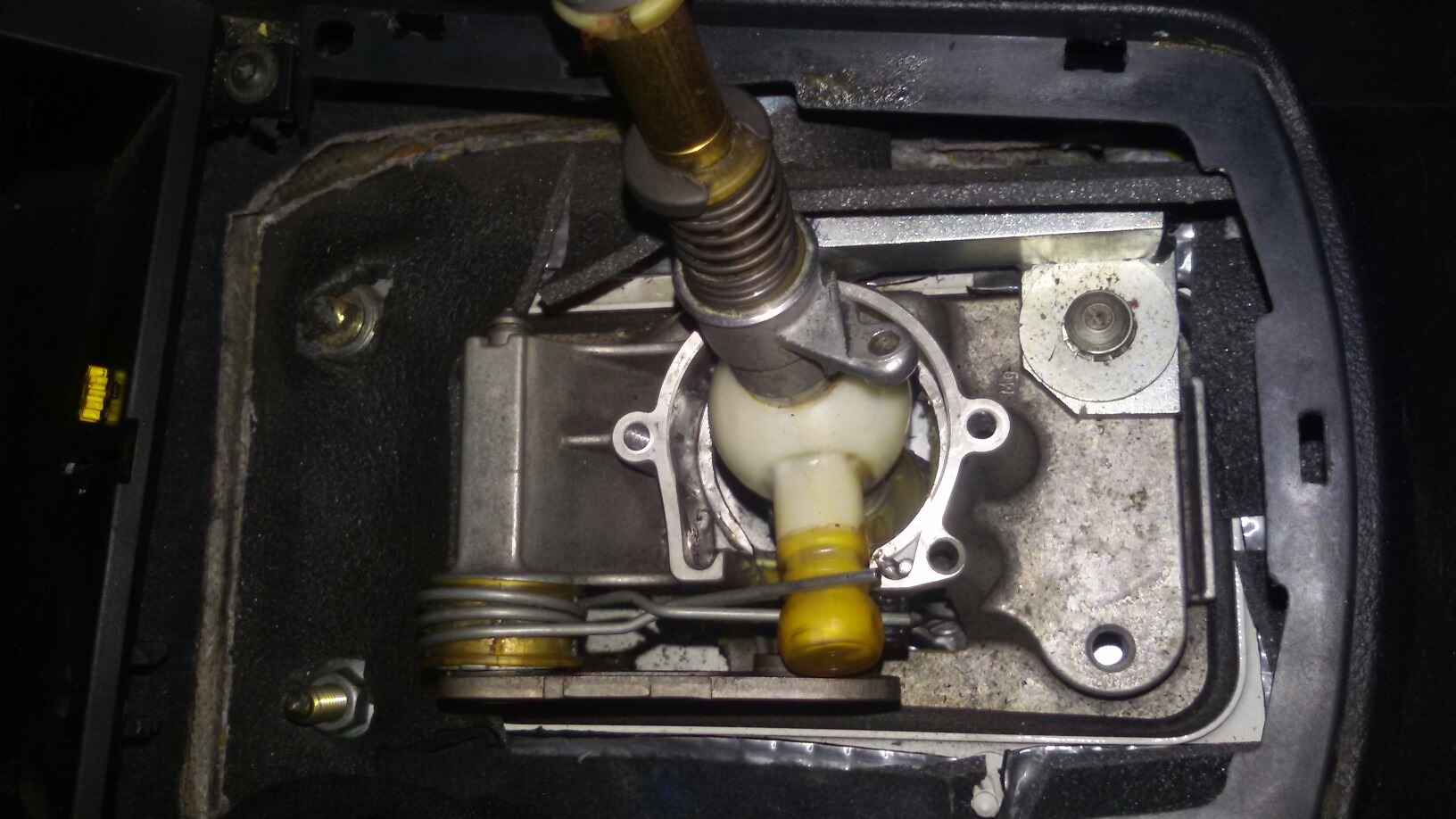

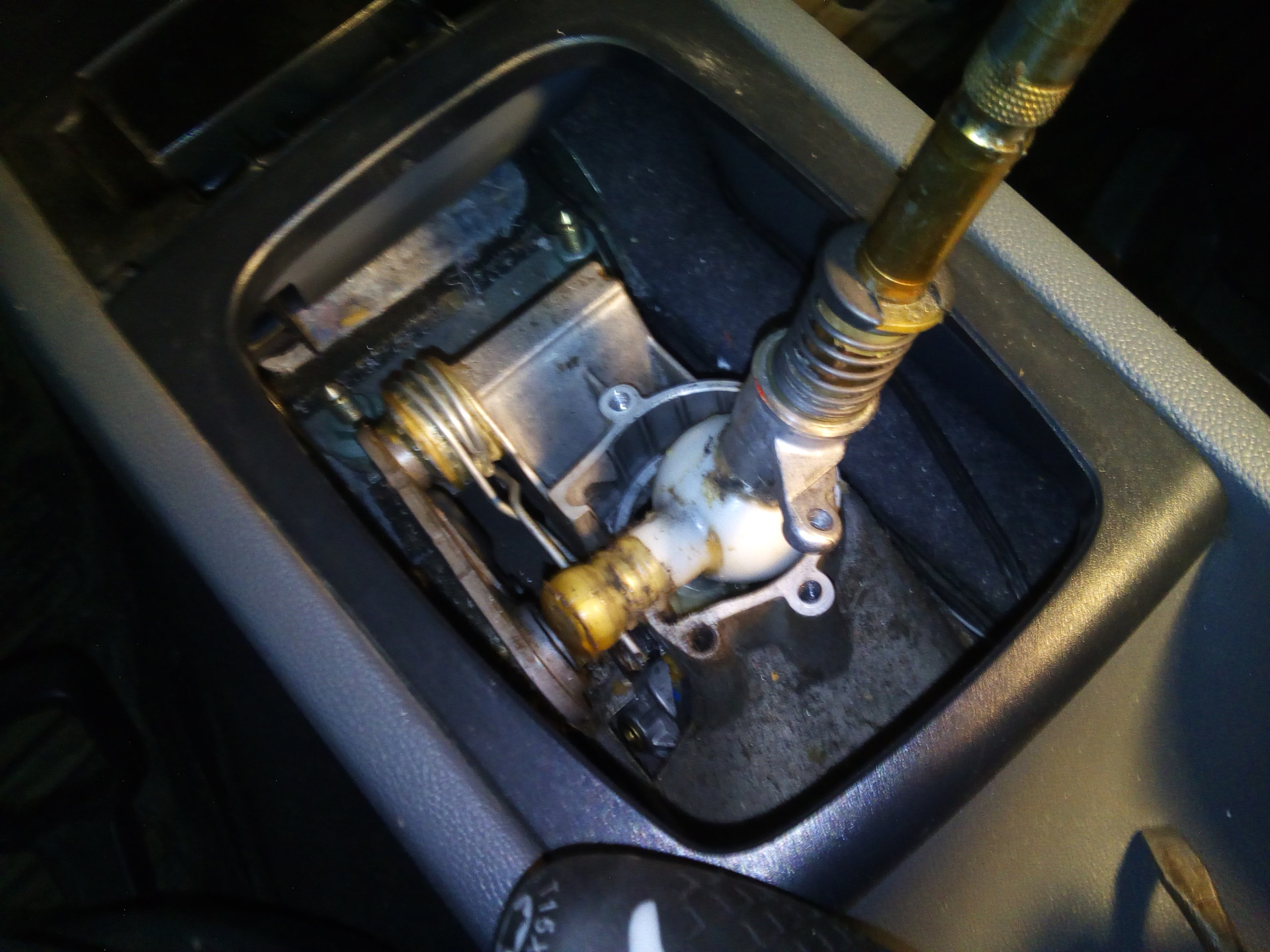

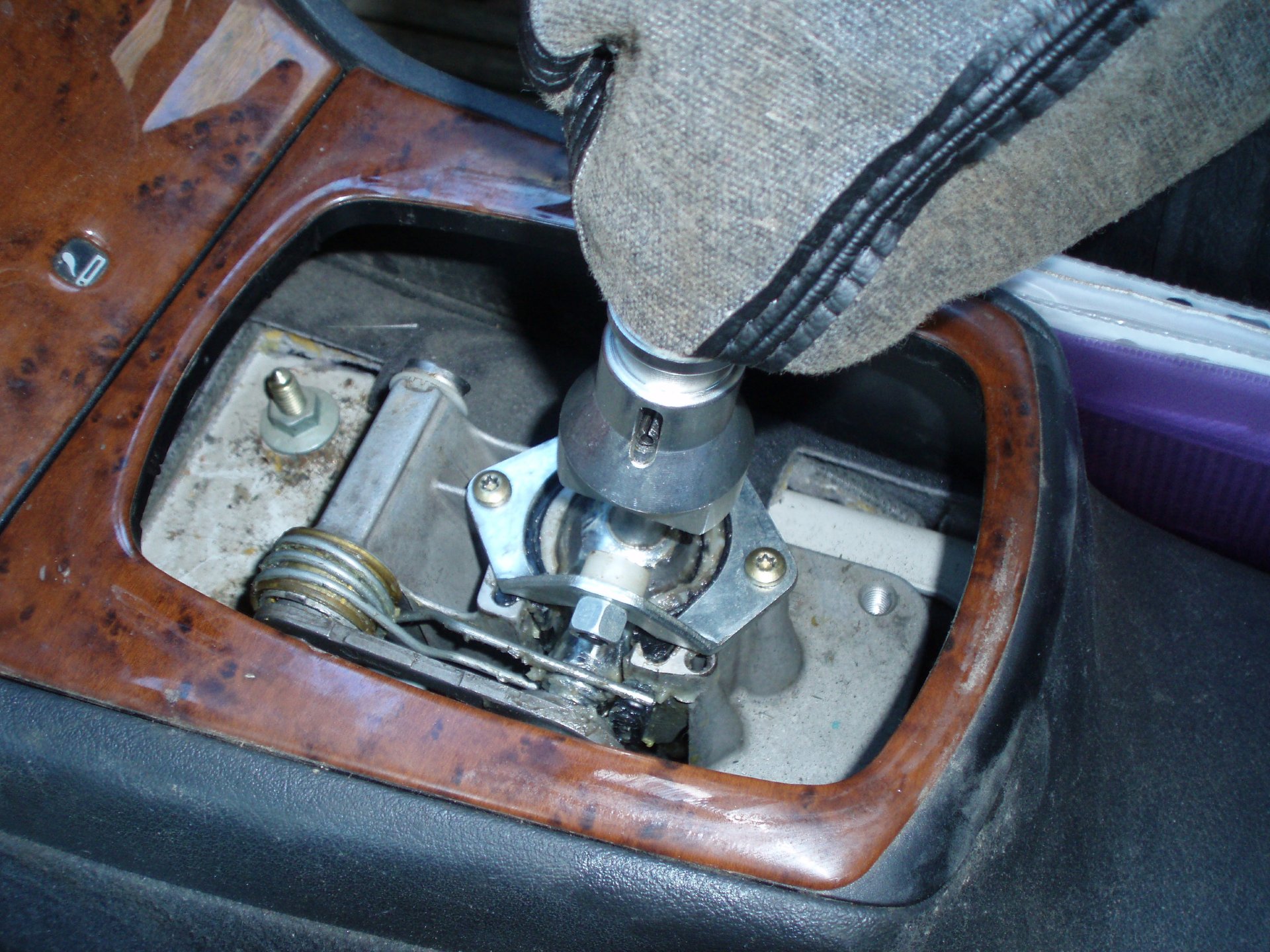

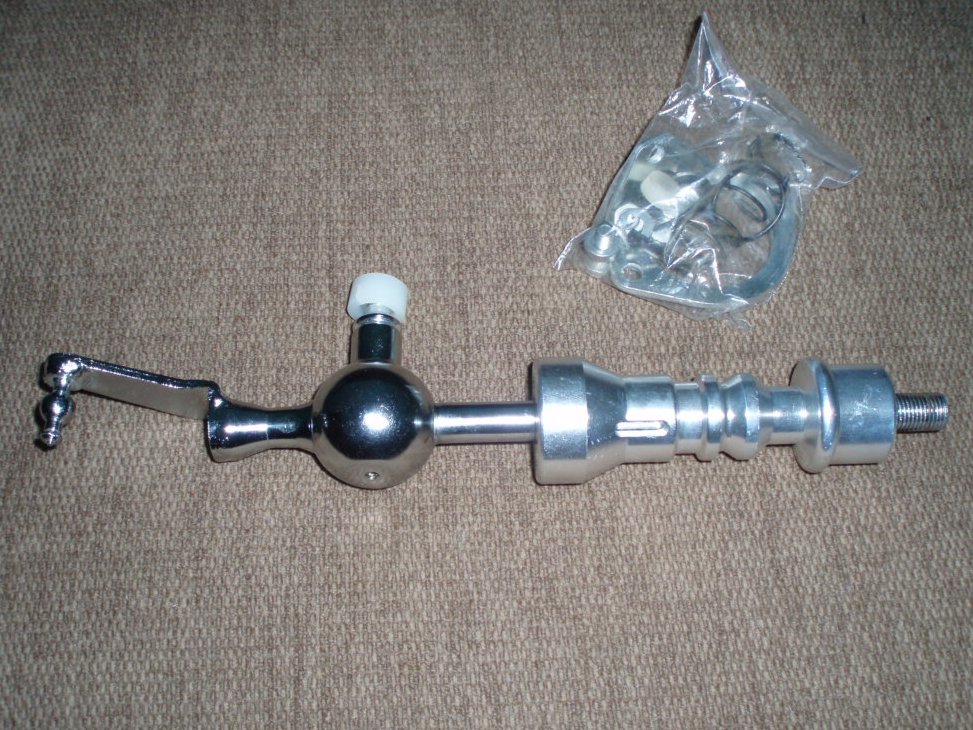

Сегодня я заменил маятник, а за ним — Backstage !

Затем я хотел зафиксировать маятник в одном положении — но небольшая L-образная пластиковая маска, которая использовалась для фиксации маятника, — черт возьми, не исправила ее (((и я восстановил вручную

Затем, немного покатавшись, я почувствовал эффект маятника стало немного короче — это передача, больше ничего, на мой взгляд, не поменялось хз . и стало чуть туже! Так должно быть или нет ?

Потом зашел в гараж с ямой заменять шторку на новую укороченную)))

Сначала корродировал глушак, сняв 2 зажима — кусок глушака с податливым катализатором, а потом снял кусок защитного железа, не допускающий попадания грязи в стержни, которые прикреплены к маятнику и звену — железка держалась на четырех плоских кубиках типа xs, как их называют.

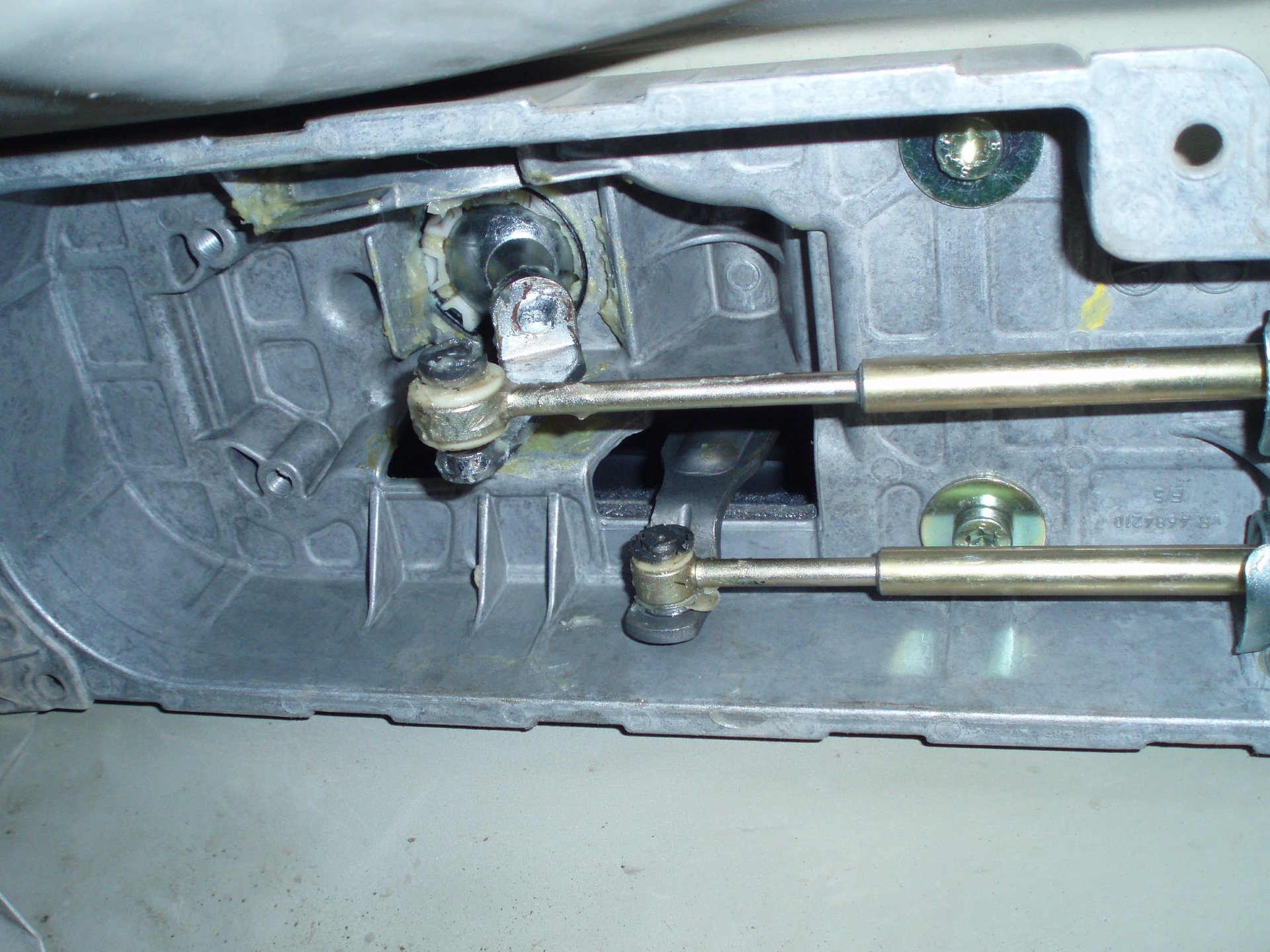

Потом снял крышку, закрывающую место крепления стержней к крыльям — ничего сложного. Последовала тяга к кульсису !
Подошел к салону, открутил два болта и вытащил крылья!
Крылья старые и новые (старая крыша)
