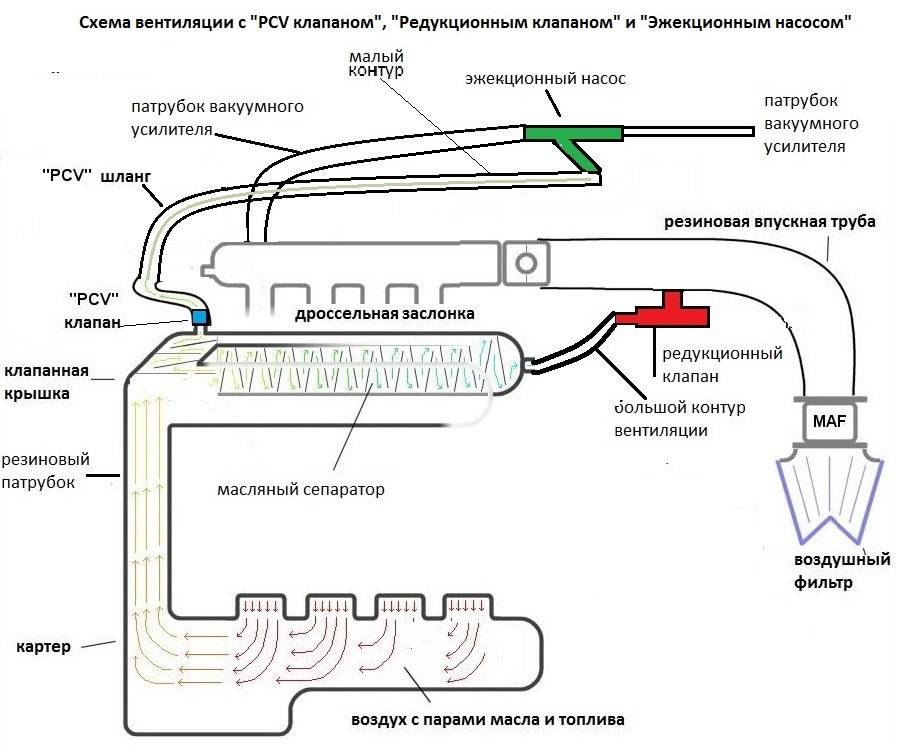

Система вентиляции картера автомобиля

Как проверить клапан вентиляции картерных газов

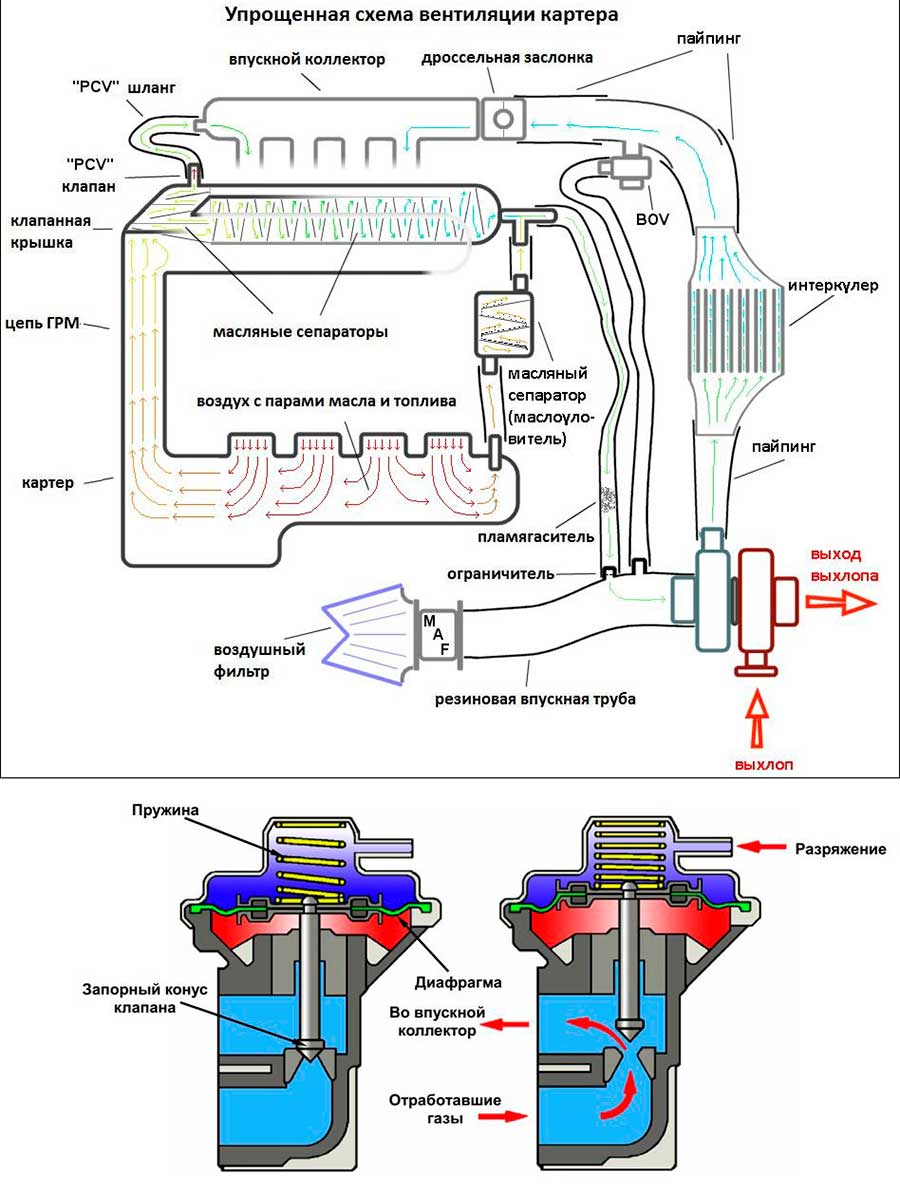

В современных автомобильных двигателях применяется КВКГ мембранного типа (PCV). Устроен подобный клапан чрезвычайно просто, в стандартном варианте он имеет:

• корпус, на котором имеются два штуцера – для подачи картерных газов и для их отвода;
• крышку;
• диафрагму (мембрану клапана вентиляции картерных газов);
• возвратную пружину.

Принцип работы такого механизма следующий:

• когда мотор заглушен, под силой пружины клапан перекрывается мембраной;
• на холостых оборотах под воздействием разряжения мембрана начинает преодолевать силу пружины, и часть КГ проходит из ДВС во впускной тракт;
• на больших оборотах диафрагма полностью освобождает канал, и картерные газы засасываются во впускной коллектор в полном объеме.

По мере засорения клапан перестает работать, но прежде чем менять КВКГ, все же следует его проверить. Снятый с двигателя исправный КВКГ должен продуваться в одну сторону, в обратном направлении воздух через него проходит в небольшом объеме.

Еще клапан можно проверить на работающем двигателе, для этого от устройства нужно отсоединить шланг со стороны впускного тракта. На исправном КВКГ присутствует разрежение, и если к штуцеру приложить палец руки, будет чувствоваться, как палец «присасывается». При неисправном устройстве разрежения не создается.

Через систему вентиляции двигателя можно проверить, насколько хорошо себя «чувствует» поршневая группа ДВС. Делается проверка следующим образом – между PCV и впускным коллектором устанавливается простой прозрачный топливный фильтр. Если за небольшой пробег в фильтре появляется масло и копоть, значит, поршневые кольца не в порядке, и мотору необходим ремонт.

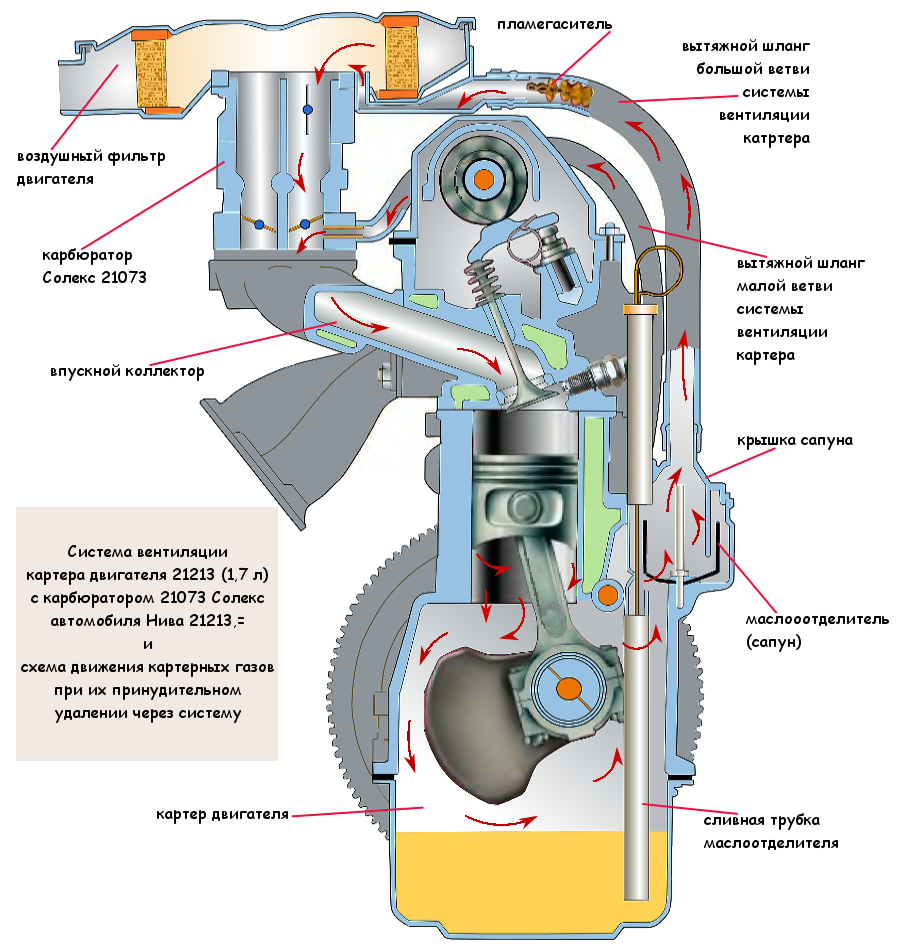

Штуцер вентиляции картера

Названием «Штуцер» обозначают патрубки с резьбовым соединением, помогающие объеденить части трубопровода, или соединить вентили, емкости и прочие детали жидкостных и газовых преобразующих систем. Что касается системы вентиляции картера, то тут штуцер просто незаменим, а система вентиляции карбюраторных двигателей «Солекс» без него вообще работать не будет.

Такая его незаменимость объясняется достаточно просто. Бывает, что в процессе качественного удаления газов возникают проблемы. Чаще всего, причина этого кроется в недостаточном разряжении картерных газов, находящихся в воздушном фильтре.

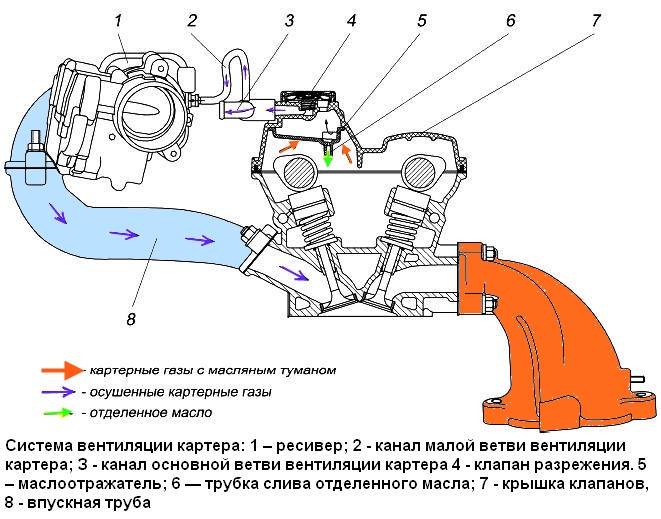

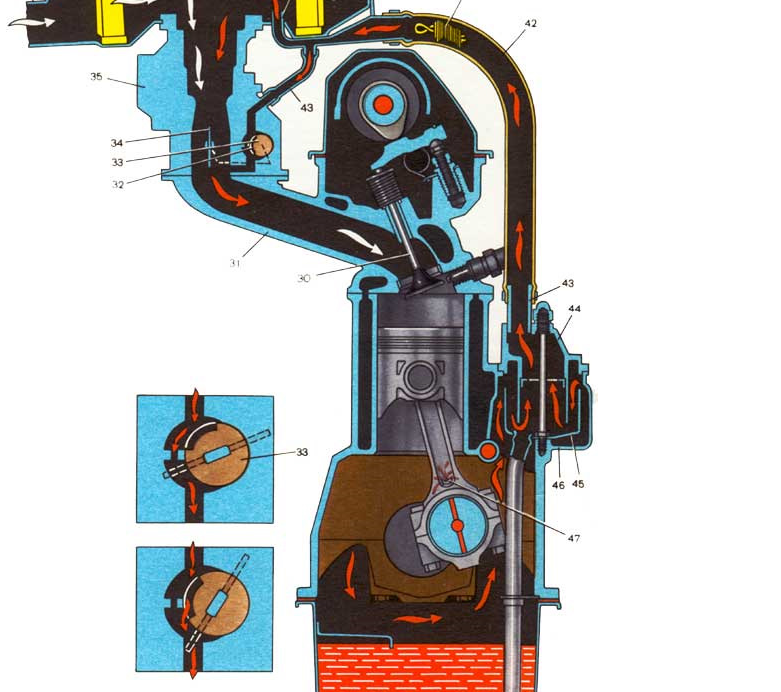

Для того, чтоб увеличить работоспособность системы вентиляции в нее внедряют еще одну, дополнительную ветвь (малая ветвь). Она имеет вид трубки, с помощью которой задроссельная зона соединяется со штуцером, отвечающий за отвод картерных газов от двигателя внутреннего сгорания. Диаметр этой ветви совсем маленький и составляет не больше пары миллиметров. Также, штуцер может помочь в диагностике некоторых причин сбоя в вентиляции картера.
Для этого на него надевают трубку, а затем дуют в нее, если воздух не проходит — значит надо прочистить каналы системы, так как они, скорее всего, засорены.

Штуцер располагается в нижней части карбюратора, рядом с дроссельной заслонкой первичной камеры, под насосом ускорения. В случае необходимости, на эту деталь натягивают шланг, выполняющий вытяжную функцию.

Плохая вентиляция в автомобильном двигателе доставляет немало хлопот хозяевам автомашин – внутри двигателя создается повышенное давление картерных газов, и масло выдавливает через все прокладки.

Чтобы картерные газы (КГ) выводились из картера во время работы ДВС, в современных автомобильных моторах используется принудительная вентиляция – под действием разрежения они выводятся во впускной коллектор. В этой статье мы рассмотрим, что такое клапан вентиляции картерных газов: принцип работы устройства, его наиболее характерные поломки, как меняется или ремонтируется эта деталь на различных моделях машин.

Наращивание требований относительно сепарации машинного масла

Постоянное повышение давления сгорания вследствие уменьшения размеров, а также применение машинных масел с низкой вязкостью приводит к значительному уменьшению размера частиц.

Соответственно производительность установленных пассивных инерционных сепараторов становится недостаточной при данных ограничивающих факторах.

Новые технологии необходимы для применения в легковых автомобилях, чтобы обеспечить высокую эффективность разделения частиц, значительно меньших 1 мкм.

Центрифуга – технология под фильтр картерных газов

Эффективность разделения мелких капель в принципе может быть увеличена за счет увеличения силы инерции с использованием дополнительной энергии. Центрифуги являются хорошо известными примерами такого рода сепарационных технологий.

Здесь энергия используется для приведения в действие какого-либо ротора, а частицы отделяются вследствие возникающей центробежной силы. Как правило, центрифуги нуждаются в очень высокой скорости вращения – диапазон до 10 000 об/мин.

Или же в качестве альтернативы конструкция должна быть очень большой, особенно для отделения частиц, значительно меньших, чем 1 мкм. Другим решением для повышения эффективности разделения является использование дополнительных механизмов, таких как диффузионное разделение.

Волоконный демистер – диффузионный фильтр картерных газов

Так называемый волоконный демистер выступает примером ещё одного типа сепаратора, объединяющего преимущества различных дополнительных механизмов разделения.

Обе упомянутые технологии применяются на грузовых автомобилях, где аналогичные высокие требования. Между тем волоконные демистеры способны обеспечить эффективное решение на применении с легковыми автомобилями.

Варианты конструктивного исполнения волоконных демистеров (фильтров масла), которые не менее эффективно могут применяться в системах фильтрации картерных газов легковых автомобилей

Вариант с демистером позволяет интегрировать фильтр картерных газов даже в сложные конструкции без ущерба для производительности, одновременно значительно снижая сложность интеграции и связанные с этим затраты.

Волоконные элементы – демистеры, обычно заменяются в течение интервала обслуживания после определенного времени работы из-за отложения сажи на поверхности волокна.

Интервал обслуживания сильно зависит от конкретного применения. Основным требованием к пригодности волоконного демистера для применения в легковых автомобилях, является разработка новых волоконных демистеров.

Таковые обеспечивают высокую производительность и приемлемый длительный интервал обслуживания при данных условиях эксплуатации. В то же время перепад давления, а также размеры волоконных демистеров должны соответствовать общим требованиям легкового автомобиля.

Поэтому производство, в том числе компания «MANN-HUMMEL», стремятся решать эту проблему. Инженеры разрабатывают новые волоконные демистеры для применения в конструкциях легковых автомобилей.

Механизм фильтра картерных газов волоконным демистером

Фильтрующие сепараторы являются широко распространенным в мире методом высокоэффективного разделения сверхтонких частиц тех же картерных газов. Капли объединяются в процессе разделения жидкости / газа на поверхности волокна, образуя жидкую пленку, последовательно стекающую с фильтрующего материала.

Принцип гравиметрического разделения содержимого картерных газов: 1 – аэрозольная форма потока; 2 – проникновение; 3 – повторное увлечение (унос); 4 — дренирование

Остаточные масляные капли на стороне фильтра с чистым картерным газом представляют либо неразделённые капли аэрозоля (так называемое проникновение), либо образования в виде пузырьков и колпачков из отделённой плёнки жидкости (так называемое увлечение).

Эффективность гравиметрического разделения в стационарном состоянии рассчитывается по формуле:

Ng = 1 – (Mp + Me / Md + Mp + Me)

где: Ng – эффективность геометрического разделения; Mp – проникновение; Me – увлечение; Md – дренирование.

Различные виды механизмов разделения используются в целом в соответствии с теорией фильтрации картерных газов двигателей автомобилей. Для вентиляции картера (фильтрации картерных газов), соответствующими механизмами разделения, в частности, являются:

• удары,
• диффузия,
• перехват.

Эффективность разделения на основе ударов и перехвата увеличивается с увеличением размера частиц, тогда как эффективность разделения на основе эффектов диффузии увеличивается с уменьшением размера частиц.

avtoexperts.ru

Среди различных систем авто система вентиляции картера играет значительную роль в формировании топливовоздушной смеси, стабильной и экономичной работы, полной отдаче мощности, защите моторного масла и продления ресурса цилиндропоршневой группы.

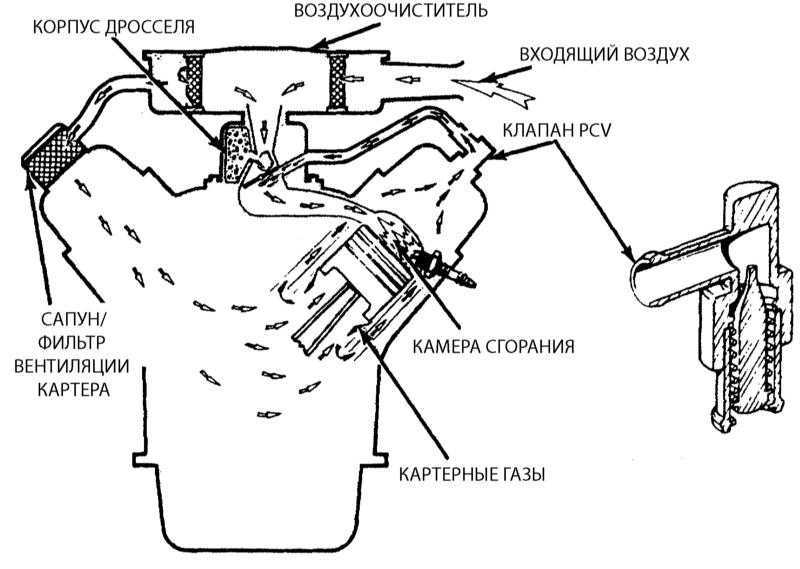

В конструкции автомобиля система вентиляция картера – это «легкие» двигателя, необходимые для его нормальной жизнедеятельности. Система носит название PCV (Positive Crankcase Ventilation). Однако именно ей незаслуженно уделяется минимум внимания и обслуживания, а многие автовладельцы даже не знают о ее существовании. В этой статье постараемся разобраться для чего нужна данная система, как она работает, присущие ей неисправности и методы проверки ее работоспособности.

Что такое «картерные газы»?

Топливовоздушная смесь, при сгорании, резко увеличивается в объеме, создавая огромное давление внутри камеры сгорания. Расширяющиеся газы от сгорания заставляют поршень двигаться к нижней мертвой точке, приводя во вращательное движение коленчатый вал двигателя. Часть газов через неплотности между кольцами и зеркалом цилиндров проникают в поддон картера, где, смешиваясь с парами масла, создают давление, агрессивно воздействующее на уплотнения коленчатого вала и прокладку поддона, и канал масляного щупа.

Такт расширения повторяется в каждом цилиндре, постоянно нагнетая в поддон следующую порцию газов и если вентиляция картера не будет работать, то газы либо выдавят сальники коленчатого вала, либо «выбьют» масляный щуп и выгонят масло из картера, со всеми вытекающими.

Помимо этого, вместе с газом в поддон переносятся частицы несгоревшего топлива, мелкие фрагменты нагара, пары влаги, которые смешивается с моторным маслом, находящимся в поддоне двигателя. Это, в свою очередь, ведет окислению масла, засоряет его продуктами износа, снижая его рабочие свойства и уменьшая его эксплуатационный ресурс.

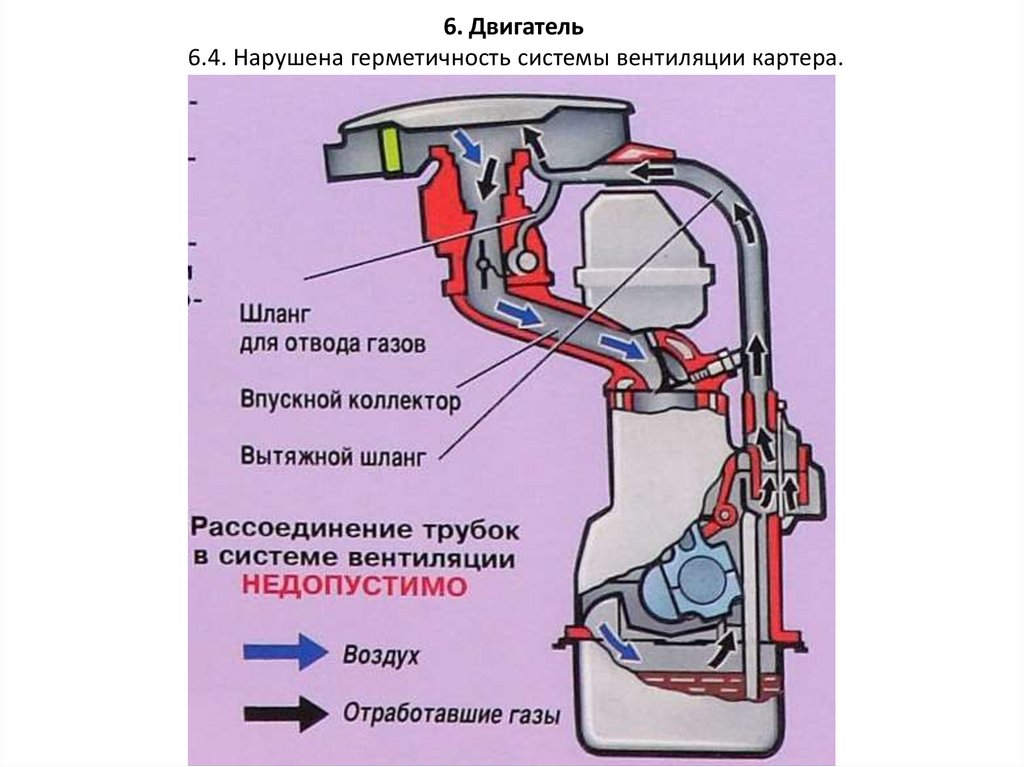

Конструкция системы

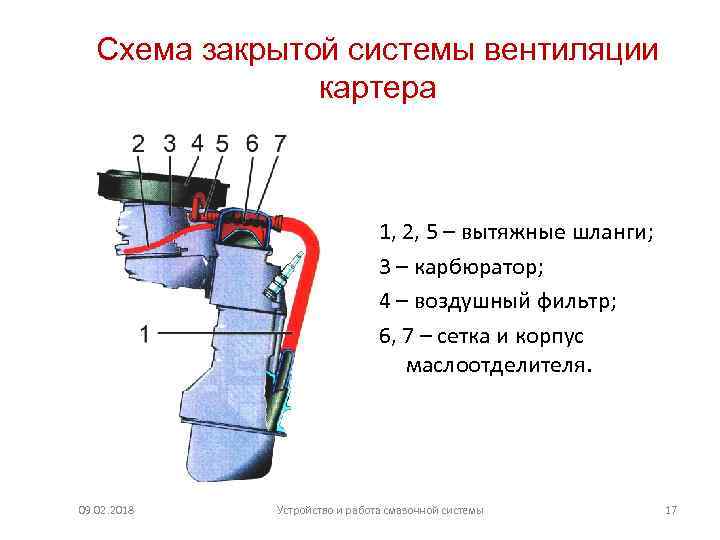

Для того, чтобы снизить до минимума воздействие давления газов в конструкции двигателя предусмотрена систем вентиляции картера. В современных автомобилях применяется система вентиляция закрытого типа, что необходимо для соблюдения экологических норм.

Несмотря на различие систем на разных марках авто, все они имею три общих компонента, таких как:

• Воздушные патрубки для отвода газов из картера;

• Клапан вентиляции, отвечающий за урегулирование величины давления газов;

• Маслоотделитель, отсекающий масляные пары при выходе газов из поддона двигателя.

Клапан открывается при появлении избыточного давления и при разряжении закрывается, то есть принцип его работы основан на разности давлений за и перед ним.

Отделение частиц масла осуществляется при прохождении газов через систему лабиринтов, завихрений и сеток в маслоотделителях. Затем отделившееся масло стекает обратно в поддон двигателя. Это позволяет не только экономить масло, но и защищать детали двигателя от нагара. При этом маслоотделители могут размещаться внутри крышки клапанов, быть встроенными в мотор или выполненные как отдельный узел.

Принцип работы

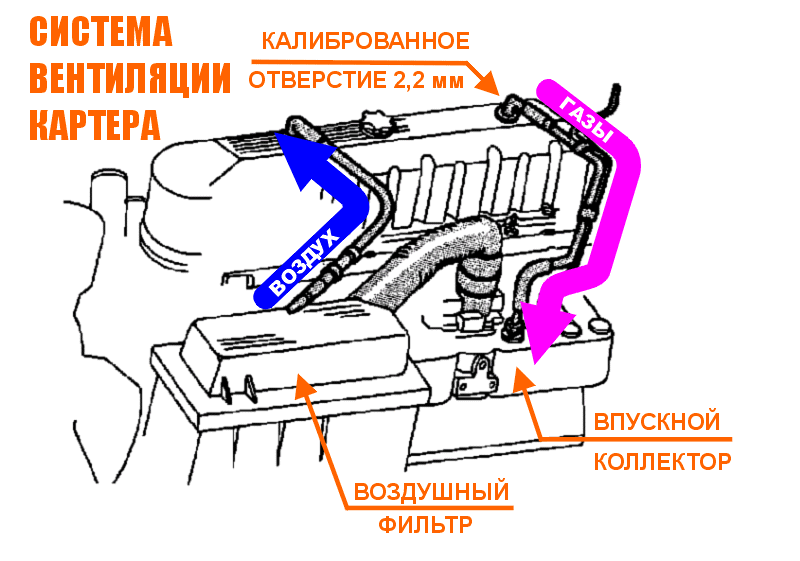

Система работает следующим образом. Патрубок вентиляции связан с впускным коллектором, где сразу после запуска двигателя создается разряжение, благодаря которому картерные газы «вытягиваются» из поддона и проходя через маслоотделитель попадают во впуск, где, смешиваясь с поступающим воздухом попадают в камеру сгорания и догорают.

Достоинства системы вентиляции

Применение вентиляции картера позволяет сократить процент вредных выбросов в атмосферу, снизить угар моторного масла, поддерживать стабильные обороты двигателя при прогреве, так как заборный воздух смешиваясь с картерными газами нагревается, что в целом благоприятно воздействует на работу силовой установки.

Недостатки

Несмотря на наличие маслоотделителя воздуховоды и элементы впуска загрязняются от прохождения картерных газов, вызывая частые отказы приборов при работе. Так на бензиновых моделях авто покрываются налетом узел дроссельной заслонки и регулятор холостого хода, так как они имеют специальные каналы, выполняющие вытяжную функцию. Подобное может наблюдаться и на карбюраторных моделях, например, с карбюратором «Солекс», оснащенным штуцером для вентиляции картера.

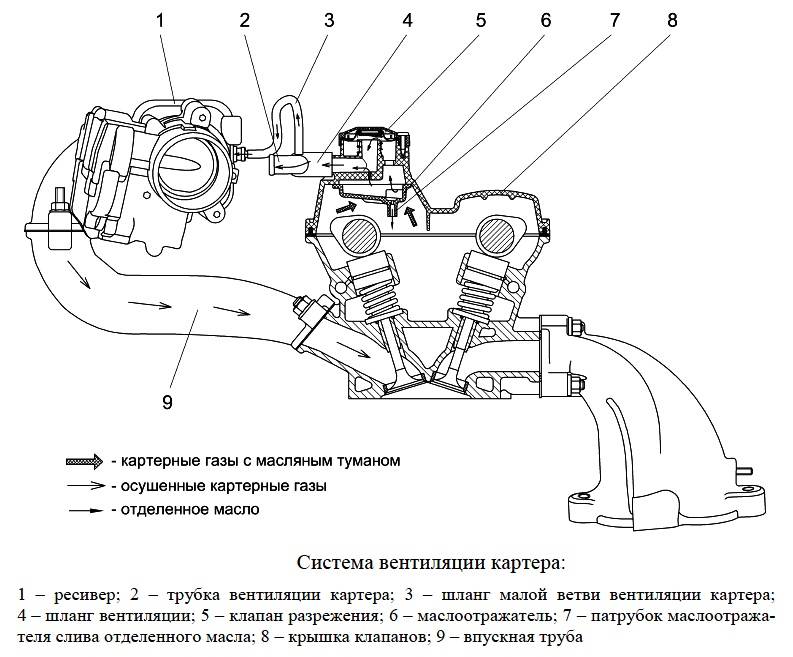

Узел дроссельной заслонки и вытяжной клапан газов на карбюраторах являются так называемой малой ветвью и задействуются тогда, когда разрежение в воздушном фильтре недостаточное.

Признаки неисправности PCV

• Появление следов масла в воздушном фильтре;

• Запотевание сальников и стыка крышки клапанов двигателя;

• Дым из выхлопа по причине попадания частиц масла с газами в камеру сгорания;

• Следы масла вокруг крышки заливной горловины и на крышке клапанов.

Устройство автомобиля для чайников

Основными неисправностями системы смазки являются:

• повышенное или пониженное давление масла,
• подтекание масла через неплотности соединений,
• засорение фильтров тонкой и грубой очистки,
• нарушение герметичности сальников коленчатого вала,
• нарушение работы системы вентиляции картера.

Причины неисправностей системы смазки двигателя и способы их ремонта весьма разнообразны. Следует иметь в виду, что нормальная работа системы смазки обусловливает долговечность двигателя в целом. Даже кратковременное нарушение бесперебойного снабжения маслом трущихся поверхностей неизбежно приводит к серьезной поломке.

Контроль за давлением масла осуществляется по масляному манометру. Новые автомобили, кроме манометра, имеют еще контрольную лампочку, которая загорается при падении давления в системе ниже допустимого предела.

Повышенное давление масла в системе может быть вызвано высокой вязкостью масла. Несмотря на целый ряд положительных моментов, повышенная вязкость масла оказывает и отрицательное влияние на работу двигателя, ибо увеличиваются механические потери, то есть увеличивается скорость износа деталей, расход топлива и снижается эффективная мощность двигателя.

Таким образом, система смазки должна быть заправлена маслом определенной вязкости, рекомендуемой заводом-изготовителем. В виде исключения для двигателей с повышенной степенью износа подшипников коленчатого вала допускается применение масла более высокой вязкости. Вязкость определяется при помощи полевого шарикового вискозиметра и может находиться в пределах 6—20 cст при температуре 20°.

Пониженное давление масла в двигателе обычно бывает следствием увеличения зазоров в подшипниках коленчатого вала. Установлено, что при этом масло, проходя под давлением через зазоры, образует в картере густой масляный туман, который удаляется системой вентиляции картера. Кроме того, при нормальной эксплуатации двигателя одновременно возрастают зазоры и в цилиндро-поршневой группе. Поэтому понижение давления масла в системе сопровождается, как правило, повышенным расходом его на угар и унос. Отработанные газы приобретают синий оттенок. По этим признакам- легко установить истинную причину понижения давления.

При разжижении масла топливом или водой снижается его вязкость и понижается давление в системе. Топливо попадает в масло при неработающей свече или форсунке, а также вследствие повышенных зазоров в цилиндропоршневой группе.

Если вода просачивается в систему смазки через неплотности прокладки головки блока, необходимо подтянуть гайки крепления головки блока динамометрическим ключом, соблюдая правила подтягивания. При нарушении уплотнения гильз цилиндров заменяют уплотнительные кольца или прокладки. Блоки цилиндров, имеющие трещины, как правило, выбраковываются, а иногда подвергаются ремонту.

Наличие в масле топлива можно определить простейшими физико-химическими анализами пробы масла. При попадании топлива в масло необходимо уточнить, каким путем это происходит. В неработающем цилиндре топливо стекает по стенкам в картер. Неработающий цилиндр можно выявить способом последовательного отключения цилиндров. Если топливо попадает в систему смазки дизельного двигателя, необходимо снять крышки клапанных коробок и тщательно проверить места присоединения топливопроводов к форсункам. Затем пустить двигатель и дать ему поработать 3—4 мин. при 1700—1900 об/мин. Место пропуска топлива определяется по каплям топлива, которые появляются в соединениях топливопроводов. Если топливо не просачивается, но масло разжижается, необходимо снять форсунки и проверить их герметичность при помощи прибора.

В карбюраторном двигателе топливо может попадать в картер из-за разрыва диафрагмы топливного насоса. Обычно это сопровождается перебоями подачи топлива в карбюратор, поэтому по совокупности этих признаков неисправность нетрудно выявить.

Утечка масла через неплотности соединения трубопроводов, сальники, прокладки устраняется подтягиванием соединений на резьбе, заменой сальников или прокладок и других изношенных деталей.

Если в системе смазки при наличии масла и исправном указателе вообще отсутствует давление масла, двигатель необходимо немедленно остановить. Наиболее вероятной причиной резкого падения давления может быть повреждение масляной магистрали или привода масляного насоса. После выяснения причины неисправности производится соответствующий ремонт.

Удобный подбор и большой ассортимент: запчасти для спецтехники, гидравлика, буровые установки, гидромолоты.

‹ Уход за автомобилем в процессе эксплуатации Вверх

Если заливная пробка всасывается — что значит?

Все знают, что нужно своевременно менять фильтры, свечи, масло. Но есть еще одна система, в двигателе об обслуживании которой забывают практически все водители, система отвода картерных газов. В этой статье будет рассказано, как можно быстро проверить, нужно ли ее обслужить (промыть) и что может произойти, если этого вообще ни когда не делать (реальный пример).

В принципе, наверное, все знают, зачем эта система нужна. При работе двигателя часть газов из цилиндров через поршневую группу может прорываться в картер. Их нужно отводить, иначе давление в картере вырастит на столько, что масло начнет выдавливать через сальники и прокладки, двигатель будет весь в масле. К тому же с забитой системой даже исправный двигатель может расходовать масло. Картерные газы отводятся во впускной коллектор двигателя, далее они поступают в цилиндры на дожигание.

При работе двигателя в картере образуется масляный туман, если бы он был соединен с коллектором обычным шлангом, то масло вместе с газами поступало бы на впуск двигателя. Поэтому система вентиляции состоит из лабиринтов, сеток и фильтров, которые отбивают масло, и оно стекает назад в картер, то есть не дают ему попасть во впускной коллектор.

Как раз таки все эти детали из-за контакта с маслом могут забиваться смолистыми отложениями (со временем они накапливаются). Поэтому рекомендуется через 50-60 тысяч километров пробега промывать систему.

Часто бывает, что эта система забивается сильно.

Признак того, что она может быть забита это потеки масло через сальники, прокладки, двигатель потеет маслом в этом случае.

Есть реальный пример того, что может случиться, если эта система будет сильно забита.

Когда то давно был случай на сто. Приехал мужик и говорит, с утра завел машину поехал на работу, вдруг начала моргать лампа давления масла. Открыл капот, двигатель весь в масле, проверил уровень, на щупе его вообще не было. То есть практически все масло выдавило через сальники и прокладки. Начали разбираться, шланг системы вентиляции картера на этом двигателе был отсоединен от впуска и выведен в низ, под машину. Так делают многие водители, когда ресурс двигателя подходит к концу.

В общем, когда проверили этот шланг, оказалось, что он полностью забит льдом. Мужик с утра выезжал из гаража и заехал в большой сугроб. Поэтому шланг забился снегом и замерз. На изношенном двигателе, в картер прорывается большое количество газов, давление быстро поднялось, проехал он не много на машине и масло выдавило.

В шлангах системы вентиляции со временем скапливаются отложения, они могут попадать на впуск, загрязнять дроссельный патрубок.

В результате этого пропадает зазор между заслонкой и корпусом, расход воздуха изменяется, это может привести к тому, что двигатель на холостом ходу будет работать не устойчиво, при сбросе газа, например на перекрестках, обороты будут сильно проседать. Поэтому рекомендуется периодически (например, при смене масла) проверять и если нужно прочищать шланги системы вентиляции картера.

На то, что бы прочистить всю систему вентиляции требуется какое-то время, нужно разбирать чистить сетку, шланги и так далее. Но можно быстро определить без разборки, нужно ли вообще это делать, насколько система забита.

Нужно померить давление картерных газов.

Для этого нужен манометр и подходящий шланг. Манометр можно взять от прибора, которым измеряют артериальное давление. Его можно купить в аптеке. Стоит не дорого.

Нужно вынуть щуп и вставить подходящий шланг в место него. Шланг можно вставлять с не большим усилием, главное, что бы он туда входил с минимальным натягом, и не было зазоров, можно подмотать изоленты. Другой конец шланга соединяется с манометром.

Далее заводим двигатель, даем ему немного поработать, периодически поднимаем обороты до 2-3 тысяч. На холостом ходу манометр должен показывать ноль, на 2 тысячах оборотах допускается не большое повышение давления. Таким образом померив давление в картере, можно определить забита система или нет.

Можно найти информацию в интернете, как лучше сделать эту проверку, для определенной марки авто.

Если вам было полезно, ставьте лайк и подписывайтесь на канал.

Как проверить вентиляцию картерных газов

На автомобильных форумах посетители часто задают вопрос, как проверить вентиляцию картерных газов, и насколько эффективна самостоятельная диагностика. Ведь от работы этой системы зависит состояние мотора и безопасность дорожного движения.

Обслуживанием двигателя занимаются специалисты, поэтому большинство автолюбителей не знакомы с данной операцией. Так что для начала стоит разобраться, что представляет собой картер, и откуда берутся эти газы.

Чистка вентиляции картерных газов

В процессе эксплуатации автомобиля система вентиляции картерных газов неизбежно загрязняется. В результате появляются описанные проблемы в работе мотора и снижается его ресурс.

Для устранения проблем нужно время от времени выполнять чистку.

Для начала визуально осмотрите элементы на факт появления течи масла или отложений. Даже при отсутствии явных загрязнений сделайте очистительные работы и проверьте работу вентиляции.

Если негативные факторы не исчезают, придется чистить шток заслонки.

Для выполнения работы подготовьте инструмент:

1. Ядро. Применяется для изучения каналов на факт появления загрязнений на стенках.
2. Щеточная машинка. Полезна для удаления загрязнений. В качестве альтернативы можно использовать ручной инструмент.
3. Гибкая штанга. Необходима для очистки в труднодоступных участках.
4. Канальный пробойник. Пригодится для удаления засоров. Если нет специального инструмент, подойдет кирпич.
5. Инструмент (ключи, отвертка, пассатижи и т. д.)

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Тонируем стекло автомобиля – пошаговая инструкция

Далее алгоритм действий такой (характерен для многих современных автомобилей):

1. Обесточьте автомобиль отбросив клеммы АКБ для безопасности.
2. Демонтируйте патрубок воздухозаборника.
3. Снимите кожух заслонки дросселя.
4. Отсоедините провода от форсунок и отведите их вместе с разъемами в сторону.
5. Выкрутите болты, крепление щупа для изменения масла и крепежа, удерживающего впускной коллектор.
6. Достаньте трубку щупа из мотора.
7. Демонтируйте крышку рампы (поднимите ее).
8. Отбросьте топливопровод от рампы.
9. Послабьте крепежный хомут трубки на корпусе заслонки дросселя и отбросьте его.
10. Послабьте хомут крепежа патрубка клапана ХХ, подсоединенный к корпусу воздухофильтра.
11. Отбросьте разъем клапана холостого хода и демонтируйте трос заслонки дросселя.
12. Уменьшите силу затяжки хомута трубки вентиляции картера и стяните шланг со штуцера крышки клапанов.
13. Выкрутите и достаньте четыре крепежных болта коллектора впуска.
14. Немного открутите пять крепежных болтов коллектора впуска.
15. Демонтируйте коллектор в комплексе с рампой и форсунками.
16. Ослабьте или отбросьте трубки вентиляции картера от маслоотделителя.
17. Выкрутите пару болтовых соединений и отбросьте маслоотделителя от мотора.
18. Демонтируете другие патрубки системы вентиляции.

После этого осмотрите все элементы, промойте их и уберите смазку. Обязательно проверьте состояние деталей на факт необходимости замены.

При выявлении закоксованности заслонки дросселя снимите ее и промойте. Перед установкой на место всех элементов поменяйте уплотнительные кольца маслоотделителя и нанесите смазку на уплотнения.

Теперь приступайте к сбору в обратной последовательности.

Общий алгоритм:

1. Поставьте на место маслоотделитель и закрутите болты до 2.0 кгс*м.
2. Наденьте трубки на штуцеры маслоотделителя, замените хомуты и затяните их.
3. Поменяйте прокладку коллектора впуска (если нужно). Для этого выкрутите пять болтов, сделайте замену и верните их на место.
4. Пропустите вентиляционный шланг между 2-м и 3-м коллекторным каналом.
5. Установите коллектор впуска на крепежные болты и затяните их с усилием 2.0 кгс*м.
6. Верните на место топливную систему. Протяните первую ступень с усилием 1.0 кгс*м, а вторую докрутите на 75 градусов.
7. Закрепите крепежный болт нижнего кронштейна.
8. Поставьте на место трубку масломерного щупа.
9. Протяните все патрубки и наденьте трубку на заслонку дросселя.
10. Затяните хомуты и убедитесь в надежности крепежа.
11. Вставьте на место все разъемы к форсункам.
12. Убедитесь в правильности сборки.

Помните, что инструкция по снятию, очистке и замене может отличаться в зависимости от модели авто.

Срок очистки зависит от мотора. В среднем это рекомендуется делать раз в полгода, а при частой эксплуатации раз в четыре месяца. Контроль состояния каждые 10 000 км пробега или во время регулировки клапанов.

Можно действовать и при симптомах загрязнения (о них мы говорили выше).

История развития и виды систем вентиляции картера

Для этого мы обратимся к научной литературе. Да-да, именно к ней, а не к блогерам на Ютубе и не к тысячам сайтов в интернете, которые зачастую дают недостоверную информацию, перепечатанную друг у друга.

Возьмём для примера книгу издательства “Высшая школа” под названием “Двигатели внутреннего сгорания” 1971 года издания.

На год не смотрите, с тех пор в системе вентиляции картера особо ничего не изменилось.

Я в своё время учился именно по ней и она, в том числе, помогла мне защитить дипломную работу на отлично.

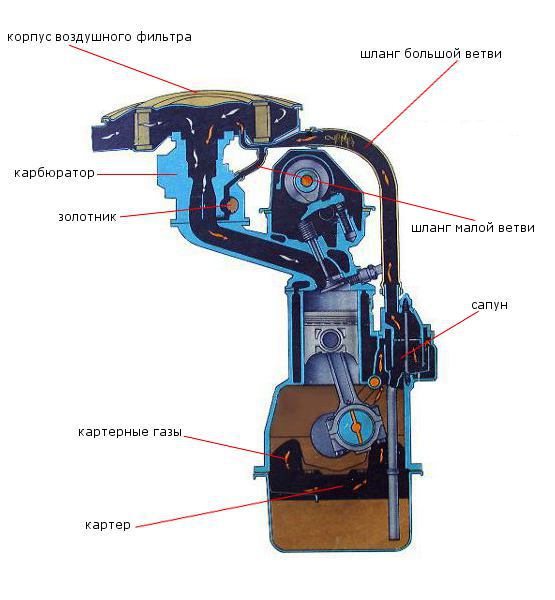

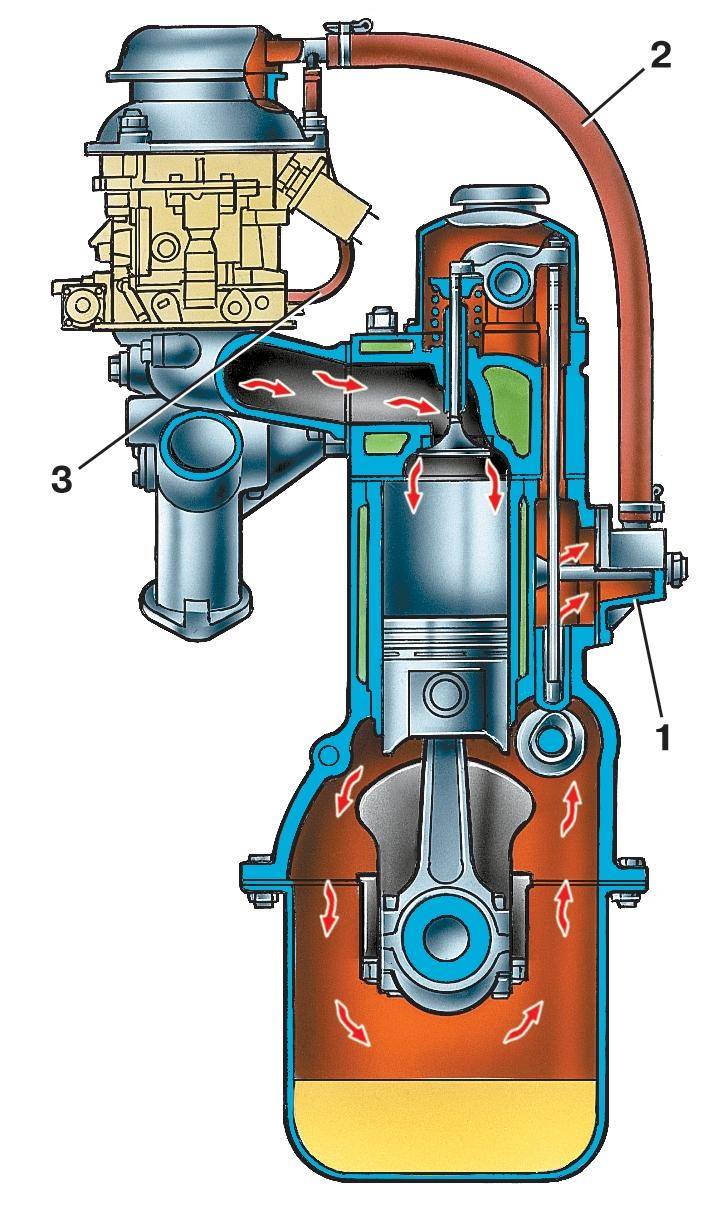

Вот здесь изображено три варианта систем вентиляции картера

На первом рисунке (а) изображена вентилируемая система открытого типа. Воздух из вне заходит через маслозаливную горловину, циркулирует в полости картера и выводится с картерными газами через эжекционную трубку в атмосферу. Трубка имеет на конце косой срез. При движении автомобиля в районе этого среза создается область разрежения от встречного потока воздуха. Это позволяет улучшить отсос газов из картера.

Данная система проста и надежна, но от нее пришлось отказаться, так как картерные газы являются самыми ядовитыми, которые выделяет двигатель внутреннего сгорания. Поэтому выводить их просто в окружающее пространство неразумно. А в последствии, с принятием норм токсичности, и вовсе запрещено.

Поэтому на свет появилась система, которая изображена на рисунке (б).

Это не вентилируемая, а вытяжная система. Здесь нет доступа свежего воздуха, а газы отводятся под клапанную крышку, в которой расположен маслоотделитель и далее выводятся в корпус воздушного фильтра. А затем поступают в цилиндры двигателя.

Система эта рабочая и экологичная, но она имела значительный недостаток – масляные пары очень сильно загрязняли весь впуск, дроссельную заслонку и жиклеры карбюратора.

Поэтому появился третий вариант системы, который изображен на рисунке (в).

Здесь картерные газы отводились уже за дроссельную заслонку. Это позволило значительно уменьшить загрязнение впуска. Но в то же время возникли другие проблемы. Так как отвод был за дроссель, то это влияло на работу двигателя и на разрежение после карбюратора. Поэтому был установлен клапан (2), который изменял свою пропускную способность, в зависимости от режима работы двигателя. Также в данной системе нужен доступ свежего воздуха, чтобы не создать в картере сильное разрежение.

Мы же рассмотрим гибрид второй и третьей системы, так как именно они и применяются на большинстве современных автомобилей. И в том числе на Шевроле Лачетти.
