Замена катушки зажигания рено логан

Признаки неисправности модуля зажигания

Перечень актуален лишь при условии, что остальные системы (свечи, форсунки, датчик положения коленвала, компрессия в цилиндрах, топливная система) исправны, и работают согласно установленным параметрам. Симптом неисправной свечи может не отличаться от банального пропадания контакта между модулем зажигания и высоковольтным кабелем.

• Троит двигатель. На самом деле причин множество, но основной виновник – наш модуль. Причем это может быть контактное явление, или поломка радиоэлемента. Явный признак выхода из строя катушки – сбои происходят в двух цилиндрах одновременно. То есть «не горят» свечи либо №№ 1 и 4, либо №№ 2 и 3.
• Тяга мотора заметно снизилась. Машина не троит, работает ровно, но разгон в горку или под нагрузкой происходит с ленцой.
• При резком ускорении происходит своеобразный провал тяги в двигателе. Как будто не хватает производительности бензонасоса. Если в бензобаке порядок – ищите причину в модуле зажигания.
• На холостом ходу плавают обороты (разумеется, при работающем РХХ).

И разумеется, сигнализация «check engine». Если неисправность зафиксирована модулем ЭБУ, это хорошо для диагностики. Вы можете считать ошибки OBD любым доступным способом:

• с помощью кодов электронного одометра (при наличии такой опции);
• с помощью бортового компьютера, если в нем заложена функция раскодировки;
• любым диагностическим сканером, например – ELM327 в паре со смартфоном.

Если вы распознали коды ошибок, связанные с пропусками зажигания именно в паре свечей, вероятнее всего причина в неисправном модуле зажигания.

Неисправности катушки и замка зажигания: что предпринять?

Большое значение для работоспособности автомобиля имеет катушка зажигания Рено Логан. При ее неисправности, машину просто не удастся завести, а значит и свои функции транспортного средства она не выполнит. К сожалению, замок зажигания Рено Логан вообще и катушка в частности достаточно часто выходят из строя. О том, как их починить или полностью заменить вы узнаете из статьи.

Снятый замок зажигания

Конструктивно, замок зажигания – это электрический элемент в контактной частью и механической блокировкой. Располагается он справа от рулевой колонки. Для управления этим узлом используется ключ.

Замок имеет несколько составных частей и выход любой из них оставляет машину без энергии. Чаще всего возникают проблемы с реле и поломка возвратной пружины.

Ремонт замка зажигания и его замена производится достаточно просто:

• вначале нужно отсоединить минусовую клемму;
• затем открутить вначале первый, а потом второй болты, которые скрепляют две части кожуха;
• теперь вы сможете демонтировать элементы рулевого колеса;
• отключив питание, аккуратно удалите иммобилайзер;
• под приборной панелью находится жгут проводов питания, который нужно демонтировать из держателя и отключить;
• затем, сместив фиксатор, вы сможете отсоединить колодку;
• используя отвертку, выверните блокирующий болт из корпуса замка;
• потом нужно вставить ключ и повернуть его на четверть оборота;
• теперь, отогнув фиксатор корпуса отверткой, вы сможете извлечь замок вместе с проводами.

Как видно, демонтаж данного устройства достаточно не сложен. Установка нового производится в обратном порядке (автор — Ремонт Рено).

Как проверить катушку зажигания?

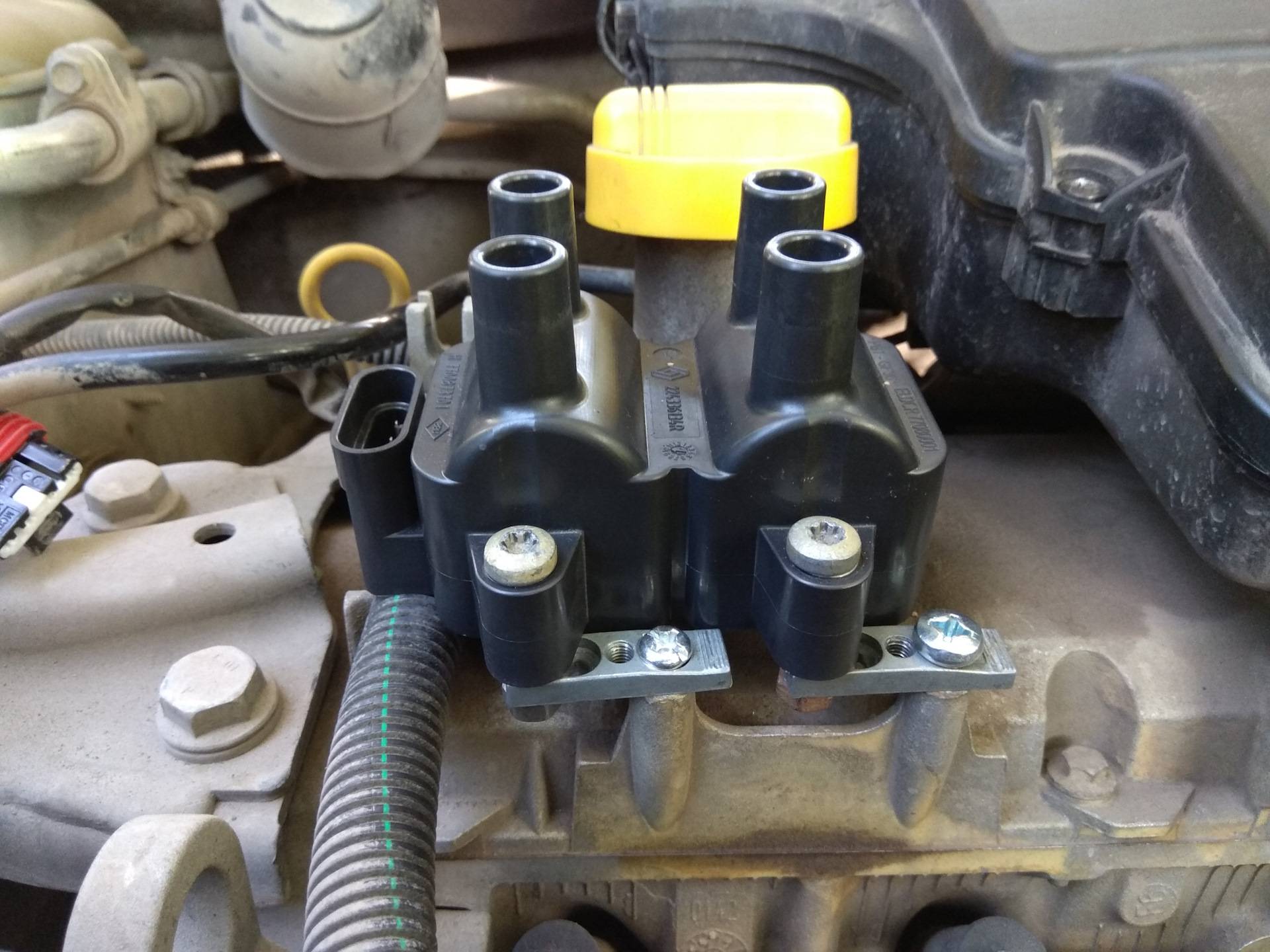

Модуль зажигания

Если не усложнять объяснения, то катушка (модуль зажигания) представляет собой узел, при помощи которого подается напряжение на свечи. Она преобразует его из низковольтного в высоковольтный импульс.

Проверить работу узла можно несколькими способами. Первый из них подходит, если на вашем двигателе их несколько, как на 16 клапанных вариантах двигателей Рено Логан, Сценик и других. В этом случае непосредственно во время неправильной работы двигателя отключайте катушку.

Если после отключения, работа идет с нарушениями, значит данный узел был работающим. Попробуйте отключить следующий. При отключении не работающей катушки, на работе двигателя это никак не скажется.

Или вы можете проверить на снятой КЗ сопротивление обмоток и измерение между контактами и на выходе на свечу. При этом измерение нужно проводить по очереди на всех узлах. Также посмотрите на состояние электродов свечей, под неисправной катушкой они будут влажными и иметь нагар.

Характерные неисправности узла

Старый модуль с трещинами и следами плавления

Чаще всего поломка катушки зависит от неисправных свечей и высоковольтных проводов. Когда неисправны эти части, возникает большое сопротивление, тем самым вырастает нагрузка на катушку.

Часто причиной поломки является перегрев. Дело в том, что катушка зажигания Рено Меган 2 не находится в безопасном месте, а прямо на клапанной крышке. Так сильно разогревается во время работы двигателя, а вместе с ней и сама катушка. В результате, ее корпус плавится.

Основные признаки неисправности — это неестественно большой расход топлива, неравномерная работа двигателя или кратковременная потеря динамики на ходу. Также, бывает, автомобиль не заводится, то есть происходит блокировка запуска двигателя.

1. Замок в упаковке 2. Модуль, вид снизу 3. Демонтаж замка

Инструкция по ремонту и замене катушки зажигания

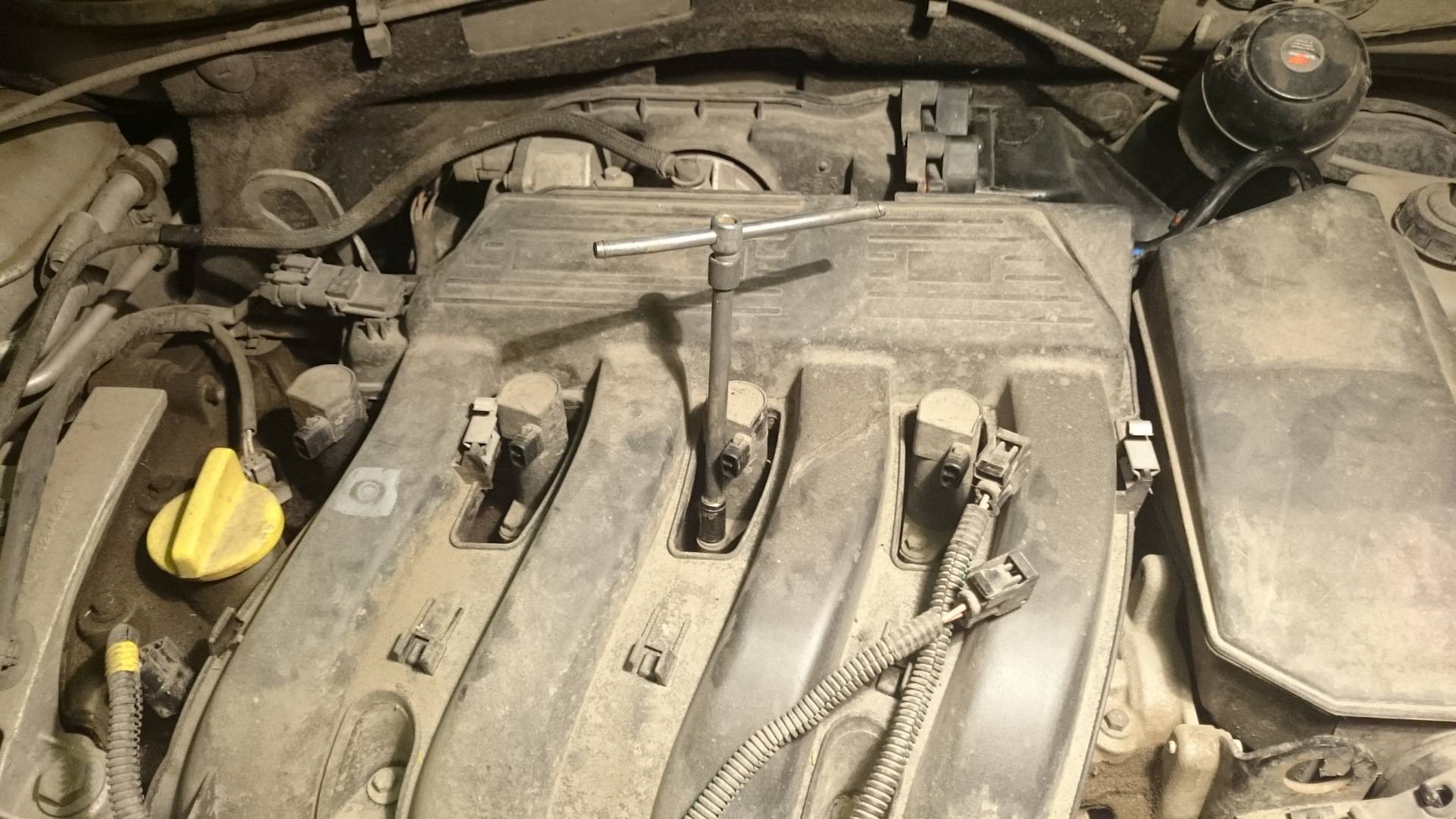

Дальнейшая инструкция по замене предназначена для 16 клапанного двигателя. Но вы можете адаптировать ее и для варианта с 8 клапанами, чтобы отремонтировать его.

Нужно делать следующим образом.

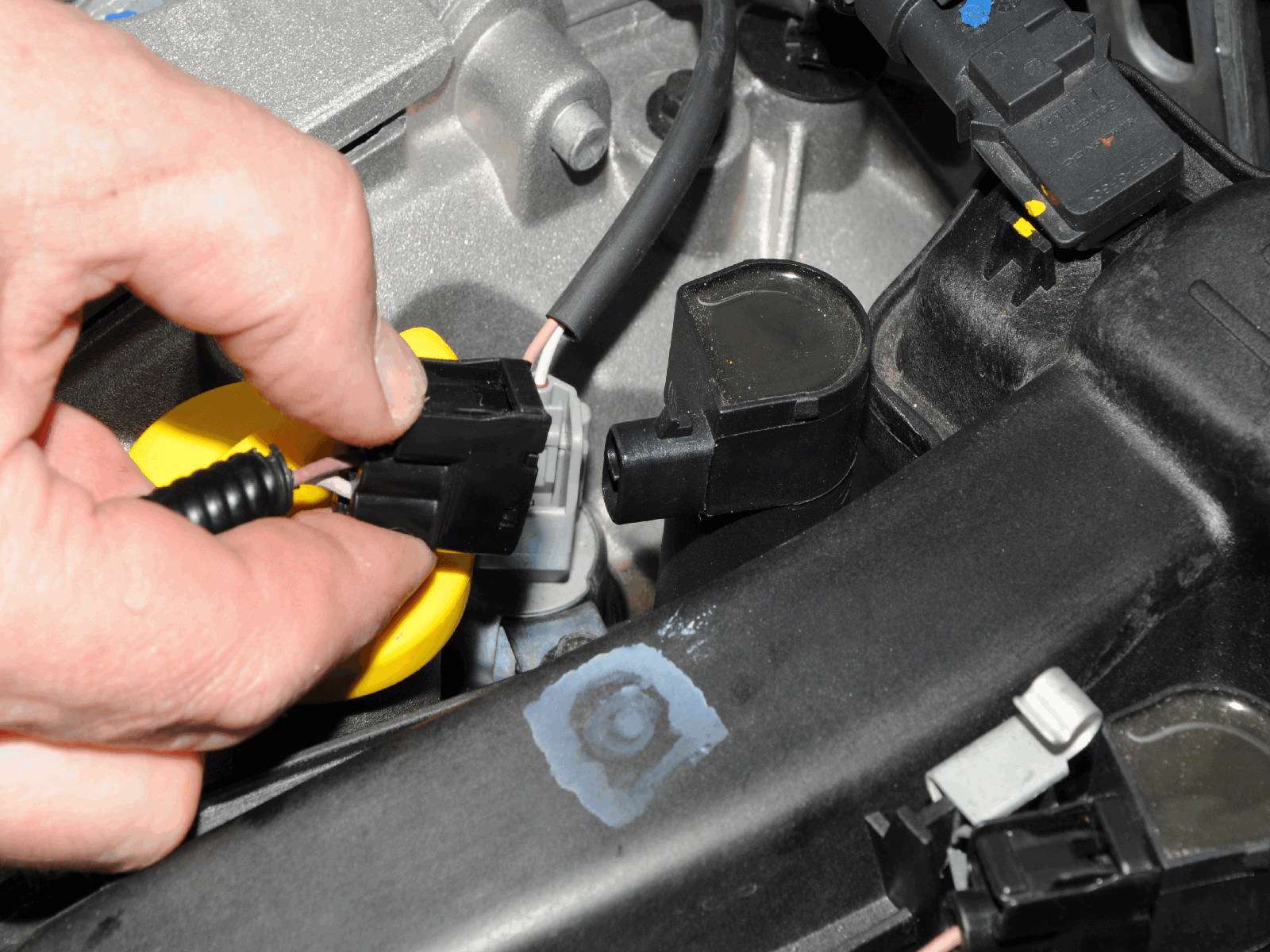

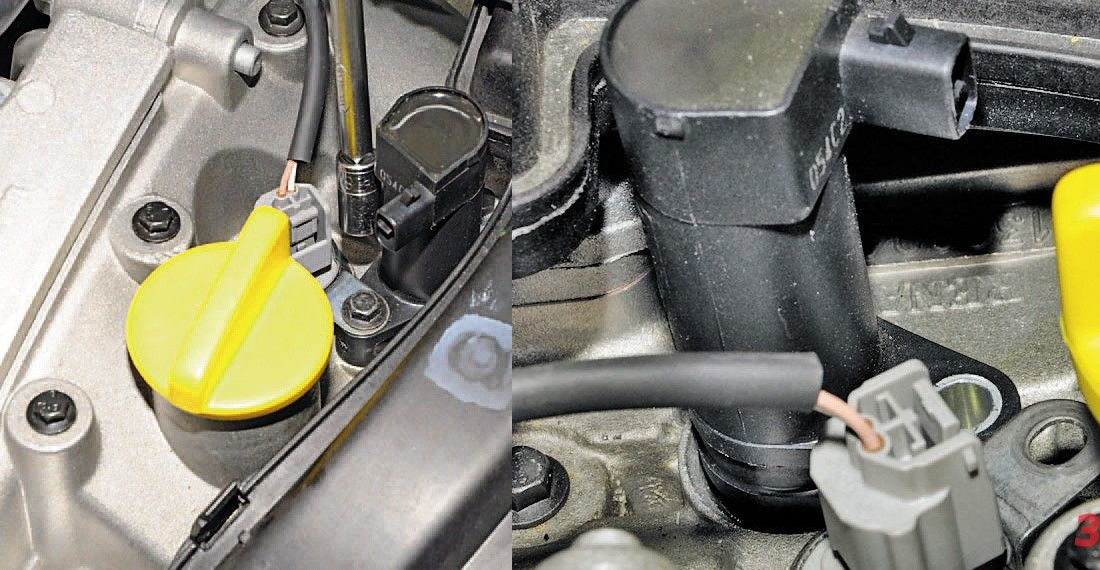

Вначале, вам нужно отсоединить от катушки питание. Затем снимите бронепровода, они же ПНВ

Обратите внимание, что они помечены в соответствии с номерами цилиндров, к которым подведены. Теперь нужно открутить три болта, которыми закреплена катушка

Если она установлена давно, то они могли заржаветь, так что при откручивании может потребоваться применить силу

Но будьте осторожны. Теперь нужно просто установить на то же место новую катушку. С ней в комплекте должны были быть три болта. Хотя они могут быть короче, чем старые, все равно используйте их. Теперь просто подключите бронепровода в соответствии с номерами на катушке Остается только подключить колодку с проводами и проверить работу двигателя.

Если вы все сделали правильно, проблем с работой двигателя не возникнет и он легко сможет завестись.

Видео «Замена модуля зажигания на Рено Логан»

В этом видео схематично показан весь процесс замены модуля (автор ролика — Ремонт Рено Логан своими руками).

 Загрузка …

Разбираем устройство модуля зажигания современного инжектора

В качестве примера рассмотрим аналогичный прибор, применяемый на инжекторных автомобилях ВАЗ. Работает модуль по старому доброму принципу: на вход подается питание 12 вольт, на выходных контактах формируется высокое напряжение для искрообразования.

Управление электронное, но принципы работы отличаются от простой безтрамблерной системы зажигания:

• Все компоненты находятся в одном корпусе. С одной стороны это удобно – меньше проводов и контактов – ниже вероятность поломки. С другой стороны – если сгорел модуль зажигания, его надо именно ремонтировать, просто заменить вышедший из строя элемент не получится.
• Устройство компактное, его удобно разместить в подкапотном пространстве.
• Питание модуля зажигания низковольтное, что повышает надежность устройства.
• Стоимость готового устройства невысока.
• Данный модуль зажигания имеет две катушки. Это способствует живучести прибора – каждый трансформатор нагружен в два раза меньше.

Секрет работы модуля в следующем: используется не четыре, а две катушки на 4 цилиндра. Мастера старой школы называют этот прибор двух искровой бобиной. Попеременное подключение каждой катушки формирует две искры: рабочую и холостую. За счет грамотного распределения по свечам, холостая искра зажигается в тот момент, когда в соответствующем цилиндре нет топливовоздушной смеси.

Сигнал на искрообразование дает коммутатор (выполняющий роль электронного трамблера). Перед тем, как проверить модуль зажигания, необходимо убедиться в том, что управляющие импульсы приходят на контактные колодки из коммутатора.

Этот блок отвечает за так называемое опережение зажигания, то есть формирует сигнал в нужный момент. Управляющий импульс о положении коленчатого вала выдает датчик Холла, он же синхронизирует работу всей системы.

Снятие и установка выключателя зажигания

Вам понадобится отвертка, имеющая плоское лезвие и ключ TORX T20. 1. Отсоедините от клеммы «минус» провод аккумулятора.

2. Выверните 2 болта, которые соединяют нижнюю и верхнюю части кожуха колонки руля.

3. Верхнюю и нижнюю части кожуха снимите.

4. Извлеките кольцо транспондера и от него отсоедините колодку жгута проводов.

5. Под приборной панелью размещена колодка жгута проводов выключателя зажигания. Следует вывести ее из держателя, посредством отстранения фиксатора.

6. Сдвигайте фиксатор и разъединяйте колодку. 7. Вставьте в замок зажигания ключ и его поверните по часовой стрелке на четверть оборота.

8. Извлеките из приборной панели жгут проводов замка зажигания.

9. Выверните крепительный болт замка зажигания.

10. Отверткой отожмите фиксатор и из корпуса вытащите замок зажигания.

11. Снимите замок зажигания, вытащив из корпуса жгут его проводов.

Замена катушек зажигания на Renault Logan 2

Двигатель 1,6 8V (К7М)Проверка 1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи. 2. Отсоединяем высоковольтные провода от катушки зажигания. 3. Мультиметром в режиме омметра последовательно проверяем вторичные обмотки катушки зажигания (между выводами 1 — 4 и 2 — 3 ).

4. Убеждаемся в отсутствии короткого замыкания между вторичными обмотками.

5. Нажав фиксатор, отсоединяем колодку жгута проводов от катушки зажигания. Осматриваем состояния контактов в колодке. Мультиметром в режиме вольтметра убеждаемся, что на контакт С колодки поступает напряжение 12 В при включенном зажигании.

6. Мультиметром проверяем сопротивление первичных обмоток катушки зажигания.

7. Сравниваем полученные результаты с данными в табл. ниже. Неисправную катушку зажигания заменяем.

Снятие 1. Отсоединяем провода от катушки зажигания (см. выше). 2. Ключом TORX Т25 отворачиваем три винта крепления катушки зажигания.

3. Снимаем катушку зажигания. 4. Устанавливаем катушку в обратной последовательности. При этом ориентируем ее так, чтобы низковольтный разъем был обращен к правой опоре силового агрегата. 5. Винты крепления катушки зажигания затягиваем моментом 14 Нм. 6. Обрабатываем контакты колодки жгута проводов, наконечников высоковольтные проводов и выводы катушки зажигания средством для очистки и защиты электрических контакт. 7. Подсоединяем высоковольтные провода к катушке зажигания в соответствии с номерами цилиндров. нанесенными возле выводов (счет цилиндров ведут, начиная со стороны коробки передач).

8. Высоковольтные провода и катушку зажигания обрабатываем специальным средством для удаления влаги.

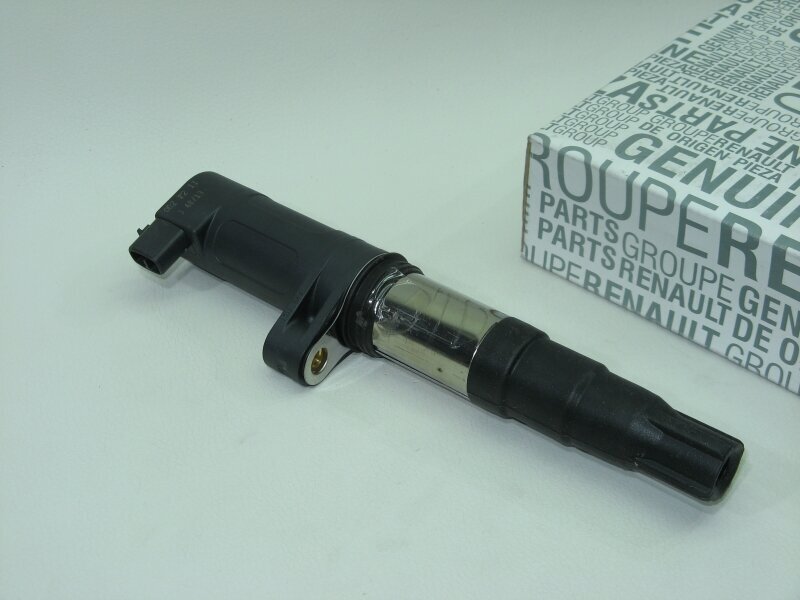

Двигатель 1,6 16V (К4М) Катушки зажигания снимают для их замены, а также для выполнения ряда операций при техническом обслуживании двигателя и его ремонте. Для проверки катушки потребуется мультиметр.

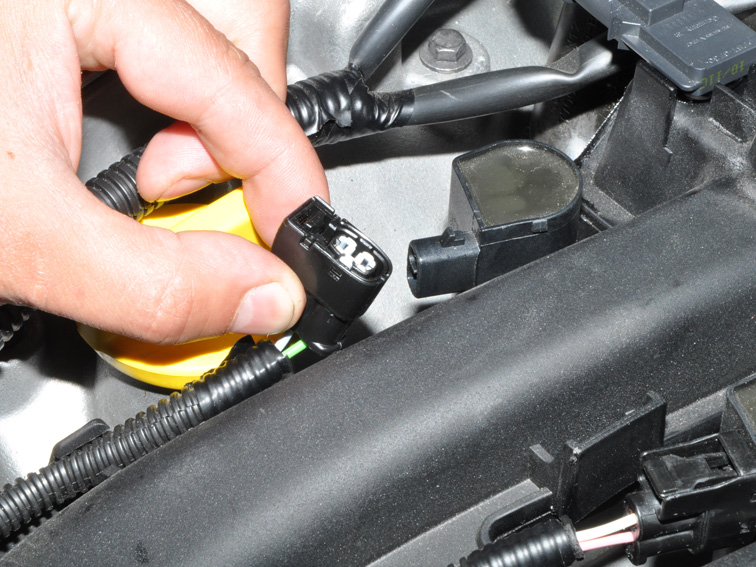

1. Подготавливаем автомобиль к выполнению работы. 2. Нажимаем фиксатор и отсоединяем колодку жгута проводов от выводов катушки зажигания.

3. Осматриваем выводы колодки жгута проводов и убеждаемся в отсутствии коррозии и повреждений. При необходимости обрабатываем выводы колодки специальным средством для очистки и защиты электрических контактов. 4. Для проверки цепи питания, включив зажигание, мультиметром в режиме вольтметра замеряем напряжение между выводом 1 колодки жгута проводов и «массой».

5. Напряжение должно соответствовать напряжению аккумуляторной батареи. Если напряжение не поступает, неисправна цепь питания. 6. Для снятия катушки торцовым ключом на 8 мм отворачиваем болт ее крепления.

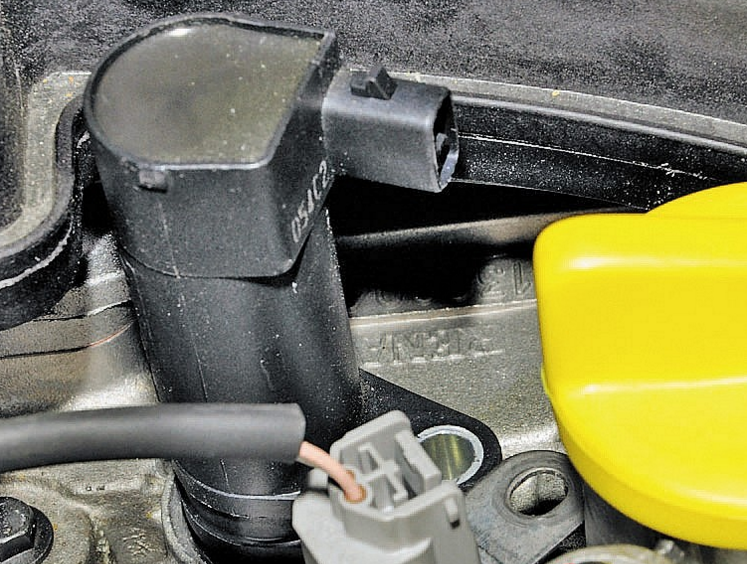

7. Извлекаем катушку зажигания.

8. Внешним осмотром убеждаемся в отсутствии повреждений и трещин на катушке и ее наконечнике При обнаружении повреждений, катушку заменяем

9. Для проверки первичной обмотки катушки зажигания мультиметром в режиме омметра измеряем сопротивление между выводами 1 и 2, которое должно быть близко к нулю.

10. Для проверки вторичной обмотки катушки зажигания мультиметром в режиме омметра измеряем сопротивление между выводом 1 и высоковольтным выводом, которое должно быть около 10 кОм.

11. Неисправную катушку заменяем.

12. Перед установкой катушки зажигания равномерно наносим на внутреннюю поверхность его наконечника технический вазелин типа FLUORINATED GREASE (по каталогу 8200 168 855 или аналогичный) на глубину 2 мм.

13. Устанавливаем катушку зажигания. Болт крепления катушки затягиваем моментом 10 Нм. Подсоединяем к катушке колодку проводов. 14. Аналогично проверяем и при необходимости меняем свечи остальных цилиндров.

Модуль зажигания: схема подключения

Для диагностики и ремонта поломок, надо понимать, какие провода откуда приходит, и за что отвечают. Если троит мотор, причина в свечах, или в коммутаторе? Опять же, рассмотрим схему на примере модулей зажигания ВАЗ 2114, 2115.

На корпусе прибора расположена колодка с 4 контактами A,B,C,D (разумеется, модули от других авто имеют иную маркировку, но принцип сохраняется). Контакт массы – это по умолчанию, конструкция автомобиля позволяет объединить минусовой шиной все электронные модули.

Питание подается от 12 вольтовой шины, «RUN ON», то есть работающей после поворота ключа зажигания (не забудьте об этом при прозвонке тестером). Система запитана через предохранитель, часто общий с некоторыми другими устройствами. Диагностика модуля зажигания начинается с проверки плавкого элемента.

Два основных контакта: выход на 1-4 свечу, и на 2-3 свечу. Именно на них приходит управляющий сигнал с коммутатора. Соединения прямые, прозваниваются по контактам колодок

Сама колодка достаточно хлипкая, обращаться с ней надо осторожно. Чего не скажешь о силовых выходах для высоковольтных проводов. Эти контакты напрямую соединены с рабочими клеммами свечей зажигания

Часто проблема заключается в высоковольтных проводах. Достаточно заменить их, и ремонт модуля зажигания не потребуется

Эти контакты напрямую соединены с рабочими клеммами свечей зажигания. Часто проблема заключается в высоковольтных проводах. Достаточно заменить их, и ремонт модуля зажигания не потребуется.

Проведя рукой по этим проводам в направлении от свечей, вы легко определите, где находится модуль зажигания. Разумеется, в подкапотном пространстве, на небольшом удалении от блока цилиндров (лишняя длина высоковольтного кабеля снижает надежность системы). Как правило, снятие модуля зажигания для диагностики, ремонта или замены, не требует демонтажа других узлов.

Основные признаки и симптомы поломки

Основные признаки, по которым можно предположить, что проблема заключается в системе зажигания, а конкретно в катушке:

• двигатель не заводится, хотя аккумулятор заряжен, стартер срабатывает;
• нестабильная работа двигателя, «троит». На тахометре это отражается особенно чётко;
• при резком нажатии на педаль газа двигатель начинает захлёбываться, чувствуются значительные провалы в работе;
• при повышенной влажности воздуха или при дожде неравномерная работа двигателя становится заметней, «троит» значительно сильней;
• во время холодов, до момента нагрева двигателя наблюдаются провалы в работе двигателя, нестабильная работа, после нагрева симптомы не исчезают, но становятся менее заметны;
• во время нестабильной работы двигателя на приборной доске загорается сигнальная лампочка check engine, которая при диагностике укажет на проблемы в работе катушки зажигания;
• после разгона при переключении на повышенные передачи чувствуются провалы;
• во время движения при нажатии на педаль акселератора чувствуются ощутимые рывки;
• при движении возникает ощущение, что сзади кто-то держит машину, не даёт разогнаться и развить необходимую скорость.

Вне зависимости от установленной на автомобиле катушки зажигания любую диагностику необходимо начинать с визуальной проверки.

1. Проверке подлежит корпус катушки и контакты. Требуется убедиться, что корпус находится в хорошем состоянии, на нём нет трещин, сколов, чёрных точек и мест частичного выгорания. Необходимо протереть корпус, убедиться в отсутствие следов подтёков масла или следов негерметичности корпуса. При обнаружении любого из перечисленных дефектов дальнейшая диагностика не требуется. Катушка зажигания не подлежит ремонту. Она только заменяется.
2. После этого необходимо проверить состояние контактов. Окисленные выводы необходимо почистить и привести в нормальное рабочее состояние. Плохой контакт влияет на правильную работу двигателя и приводит к выходу из строя катушки зажигания.

Проверка сопротивления катушек зажигания

Отсоединяем клеммы с катушки (клемму АКБ не обязательно отсоединять). Откручиваем болт, который держит катушку (на картинке №2), понадобится головка на 10, и аккуратно вытягиваем ее.

Ну а далее вооружаемся тестером и для начала меряем сопротивление первичной обмотки. Для этого 2 щупа ставим на 2 контакта катушки, сопротивление должно быть маленькое (у меня было порядка 1,1 Ом на всех катушках).

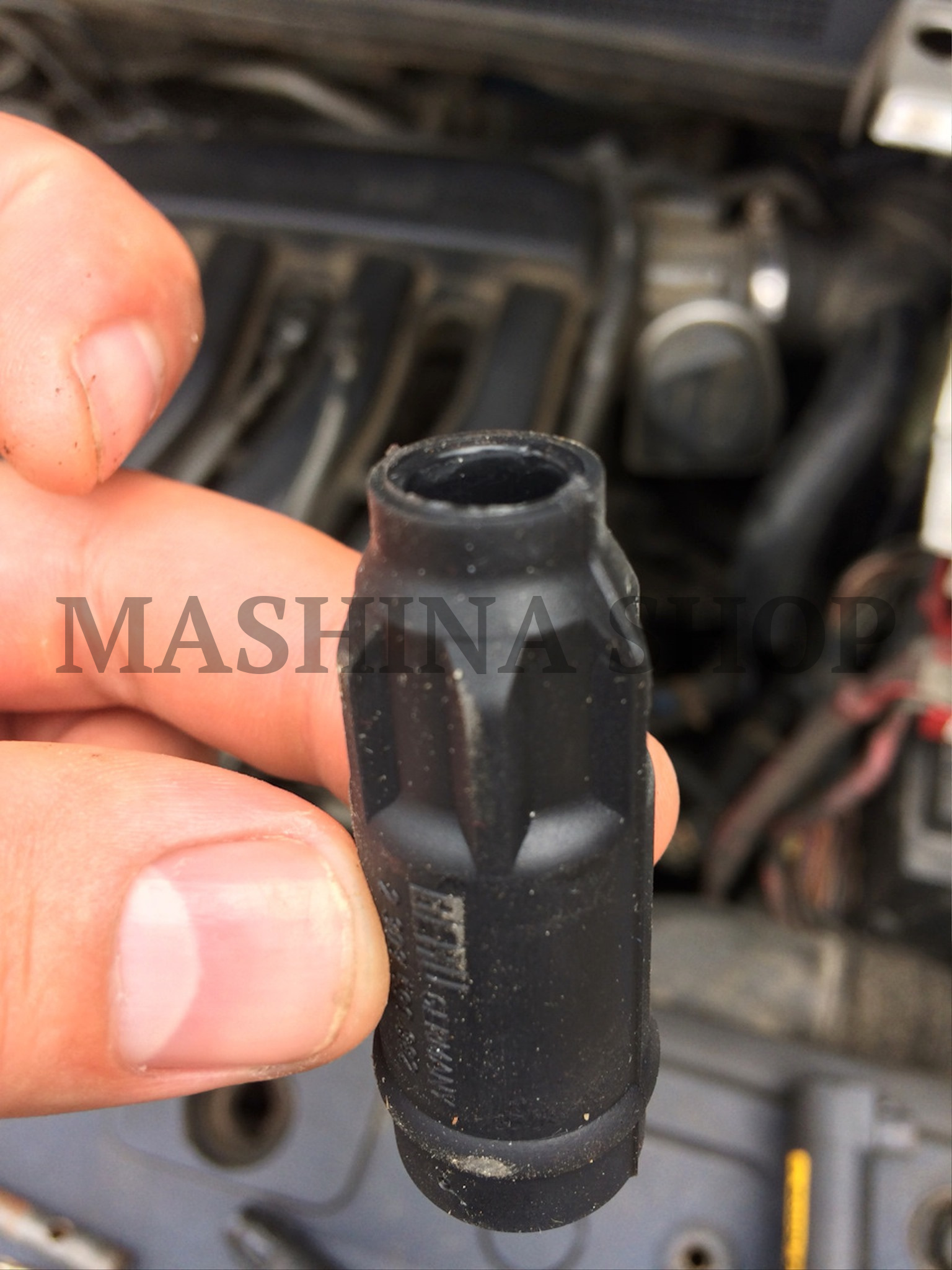

Затем снимаем резиновый наконечник (аккуратно, оттуда может выпасть пружинка), чтобы добраться до контакта вторичной обмотки. Один щуп ставим на любой контакт первичной обмотки, а второй-на центр. контакт катушки (под резиновым колпачком, обведен красны). У меня длины щупа тестера не хватила, я меряд сопротивление через пружинку, плотно прижав ее.

Сотпротивление вторичной обмотки на разных катушках разное. На Beru и DENSO было 6,8 кОм, а на SAGEM около 10 кОм. Менял катушки парно, для верности) Поставил Mobiletron по 25 у.е. за штуку.

Собираем все в обратной последовательности. Подключаем катушку; техноты рекомендуют перед установкой нанести спец фторосодержащей смазки (номер 82 00 168 855). Заводим авто и радуемся нормальной работе мотора. :dh:

P.S. Первый отчет, если что не так, не ругайтесь сильно)

Как проверить исправность катушки зажигания

Проверка катушки зажигания для систем с распределителем зажигания начинается с «прозвонки» (измерения сопротивлений) обмоток.

Какое сопротивление должно быть на катушке зажигания

Для этого переключатель мультиметра сначала устанавливается в положение 200 Ом и измеряется сопротивление первичной обмотки, прикладывая щупы мультиметра к выводам «+» и «К».

Сопротивление должно быть в пределах от 0,2 Ома до 3 Ом (в зависимости от модели катушки и точности показаний мыльтиматра). В любом случае контакты «+» и «К» должны прозваниваться.

Затем мультиметр переключается в положение «20кОм», то есть предел измерения устанавливается 20 килоОм. Далее измеряется сопротивление между выводами «К» и центральным выводом высоковольтного провода (для этого щуп необходимо упереть в контактную медную зону внутри круглой ниши установки высоковольтного провода). Сопротивление должно быть в пределах от 2 до 4 килоОм.

Более эффективна проверка катушки зажигания непосредственно в рабочем режиме. Для этого можно построить схему, аналогичную, показанной на рисунке 7:

Но еще проще соединить контакт «+» с положительной клеммой аккумулятора проводом толщиной не менее 2 кв.мм. К высоковольтному выводу катушки подключить провод зажигания с закрепленной заведомо исправной свечой зажигания. Корпус свечи соединить с массой автомобиля, двигателя автомобиля или отрицательной клеммой аккумулятора, если АКБ снята с машины, и проверка происходит в стационарных условиях.

Далее подключить к выводу «К» катушки зажигания провод также сечением не менее 2 кв.мм. Если другим концом провода касаться отрицательной клеммы аккумулятора, должны проскакивать искры в свече. Касания должны быть обязательно кратковременными, чтобы не выгорела катушка первичной обмотки и проскакивала хорошая искра. В таком случае лучше вообще зачищенным торцом провода проводить вдоль клеммы аккумулятора, чтобы шел поток искрения.

Однако иногда второй способ проверки не годится для электронных катушек зажигания. Искры может не наблюдаться при исправной катушке.

Труднее произвести проверку сдвоенных катушек зажигания. Первичная обмотка у них обычно подключена к разъему. Прозванивать ее мультиметром можно, только зная схему катушки зажигания. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.

Неисправность индивидуальных катушек зажигания определить, не имея знаний в области радиотехники сложно, так как для проверки необходимо собирать электронную схему.

Однако есть стопроцентный способ найти неисправную катушку. Если двигатель троит, можно последовательно отключать разъемы от катушек зажигания при заведенном двигателе.

Если после отключения катушки обороты двигателя меняются, двигатель начинает двоить, следовательно, искра зажигания в данном цилиндре присутствует. Тогда вновь подключают разъем и переходят к проверке следующей катушки, пока не найдут цилиндр, в котором при отключении разъема, характер работы двигателя не изменяется.

Видео — как ПРАВИЛЬНО проверить катушки зажигания:

Конечно, проще это сделать при помощи компьютерной диагностики. Она может сразу показать код ошибки и расшифровку, например, «пропуск зажигания к цилиндре 3».

Но отсутствие искры в конкретном цилиндре – это еще не повод утверждать, что неисправна катушка. В индивидуальные катушки зажигания встроен добавочный резистор (позиция 8 на приведенной ниже схеме индивидуальной катушки в разрезе).

Обычно его легко достать, сняв резиновый наконечник 9. Далее следует измерить его сопротивление (от 500 Ом до нескольких килоОм). Если он не прозванивается, следует поменять.

Затем катушку зажигания цилиндра с отсутствием искры меняют местами с заведомо исправной катушкой с соседнего цилиндра. Если пропуск зажигания теперь уже будет наблюдаться в соседнем цилиндре, а нерабочий цилиндр заработает, тогда точно проблема в катушке зажигания.

Видео — как вычислить неисправную катушку зажигания:

Обычно в первую очередь выходит из строя встроенный коммутатор, сама высоковольтная катушка исправна, но приходится менять все целиком. Есть мастера, которые перепаивают выходной транзистор во встроенном коммутаторе, но опыт показывает, что восстановленные индивидуальные катушки работают недолго.

Описание

В 1999 году на смену K7M пришел новый силовой агрегат K4M. Разработка осуществлялась инженерами-моторостроителями известного автоконцерна Рено. Созданный ими двигатель представляет собой бензиновый рядный атмосферный силовой агрегат объемом 1,6 литра и мощностью 102-115 л.с при крутящем моменте 145-155 Нм.

Под капотом K4M

Производство двигателей осуществляется на заводах в Испании и Турции. С 2009 года выпуск K4M освоил российский АвтоВАЗ.

Двигатель устанавливался на автомобили разных модификаций Renault:

• Clio (1999-2013);
• Laguna (1999-2010);
• Scenic (1999-2016);
• Megane (1999-2014);
• Kangoo (2001-2014);
• Symbol (2002-2013);
• Twingo (2008-2013);
• Sandero (2009-2014);
• Logan (2009-н/вр);
• Wind (2010-2013).

На автомобили Dacia:

• Logan I (2005-2013);
• Sandero (2010-2012);
• Duster I (2010-2018).

На автомобили Nissan:

• Almera G15 (2012-2019);
• Terrano D10 (2014-2016).

На автомобили Лада:

• Ларгус универсал (2012-2017);
• Ларгус Кросс (2014-2017);
• Ларгус фургон (2015-2017).

Блок цилиндров отлит из высокопрочного чугуна. Цилиндры расточены внутри, без гильз. В нижней части находятся пять постелей коренных подшипников коленчатого вала.

ГБЦ изготовлена из алюминиевого сплава с запрессованными седлами и направляющими втулками клапанов. Вверху имеется крепление для двух распредвалов.

Коленчатый вал стальной. Фиксация от осевых перемещений – два полукольца в постели среднего коренного подшипника.

Поршни стандартные, алюминиевые, с тремя кольцами, два из которых компрессионные, одно маслосъемное.

Привод ГРМ – зубчатый ремень.

ГРМ выполнен по схеме DOHC, т.е. имеет два распредвала, 16 клапанов. Регулировка теплового зазора клапанов в процессе эксплуатации не требуется, так как здесь установлены гидрокомпенсаторы. На многих моделях двигателя регулирование фаз газораспределения осуществляет фазовращатель, который располагается на впускном распредвале. (Клапан фазорегулятора находится на ГБЦ).

Система вентиляции картера закрытого типа.

Система смазки комбинированная. Объем масла 4,85 литра (при замене масла с заменой масляного фильтра). Производитель категорически запрещает использовать различные присадки для улучшения качества смазки, как и применение других марок масел. Несоблюдение этих рекомендаций особенно актуально для гарантийных силовых агрегатов. О типе применяемого масла указано в руководстве по эксплуатации конкретной модели автомобиля.

Система питания топливом включает традиционные элементы:

• электрический топливный насос;
• дроссельный узел;
• фильтры грубой и тонкой очистки;
• регулятор давления топлива;
• топливные форсунки;
• топливопровод.

К системе питания так же относятся система рециркуляции отработанных газов и воздухофильтр.

Вид K4M со стороны привода ГРМ

Система охлаждения герметичная с принудительной циркуляцией ОЖ. Помпа приводится во вращение ремнем привода ГРМ. Для регулирования температуры охлаждающей жидкости на всех режимах работы двигателя используется термостат.

Микропроцессорная система зажигания состоит из катушек и свечей зажигания.

Демонтаж

Если предыдущие мероприятия показали, что требуется вмешательство в конструкцию замка зажигания, работа в любом случае будет начинаться с демонтажа устройства.

Для этого у нас есть специальная пошаговая инструкция.

1. Для начала отключите от аккумуляторной батареи вашего ВАЗ 2110 минусовую клемму. Так вы обеспечите безопасность себе и сохранность всей проводки. Сами знаете, какие последствия бывают от короткого замыкания.
2. Далее снимается кожух на рулевой колонке. Так удается получить доступ к замку.
3. Если вы чувствуете, что поворотные переключатели вам будут мешать в процессе работы, лучше их сразу снять. Работа не на пару минут, потому все раздражители стоит убрать в сторонку.
4. Вооружившись зубилом и молотком, открутите крепежные болты с круглыми шляпками. Не перепутаете, они одни такие там. Старайтесь проделывать данную операцию максимально аккуратно, чтобы не сбить головку болта.
5. Теперь берите в руки пассатижи и извлекайте болты.
6. Вставьте ключ в замок зажигания и поверните его в положение ноль. Таким образом вы отключите противоугонную систему.
7. Следующая на очереди скоба, на которой удерживались снятые ранее болты и непосредственно сам замок зажигания.
8. Сделайте пометки на проводах контактов с помощью маркеров разных цветов. Иначе вы можете легко их перепутать во время обратной сборки.
9. Зачастую требуется выполнить не полную замену замка, а только частичный ремонт. К примеру, поменять лампочку подсветки личинки, либо исправить неполадку микропереключателя.
10. Разъедините разъемы, за счет которых функционировал выключатель зажигания.
11. Для замены лампы подсветки отсоедините соответствующие разъемы, а затем с помощью пассатижей извлеките лампочку.
12. Для замены контактов следует с помощью отвертки отжать специальные защелки.
13. С помощью фигурной отвертки откручиваются три винта, после чего можно достать стержень.
14. Возьмите обычную отвертку, плоскую, чтобы отжать фиксаторы, и демонтировать микропереключатель.
15. Далее на место демонтированных элементов вставляют новые.

Установка

Теперь, когда все предварительные ремонтные работы были проведены, есть два варианта:

• Установить полностью новый замок зажигания с проводами и контактами, поскольку старый непригоден к дальнейшей эксплуатации;
• Вернуть на место прежний замок, поскольку ремонт дал свои плоды.

Перед установкой обязательно купите специальные болты, оснащенные отрывными головками. Они разработаны с целью не допустить кражу вашего автомобиля.

Вне зависимости от варианта, последовательность установки замка идентична.

• Вставьте ключ в замок зажигания, после чего поверните его на позицию один.
• Зафиксируйте скобу на рулевой колонке, а затем верните на места крепежные болты.
• Извлеките ключ из замка и убедитесь, что блокировка вала работает должным образом. Если это новый замок, проблем возникнуть не должно. Если же речь идет об отремонтированном старом, могут возникнуть неприятности, поскольку в действительности лучше не скупиться и сразу поменять ЗЗ на устройство хорошего качества.
• Если все заработало как следует, тогда можно завершать установку замка путем закручивания специальных болтов, которые оснащаются отрывными головками.

Приобретайте только качественные замки, у проверенных поставщиков. Сегодня на рынке внушительное количество подделок, в которых используются материалы и комплектующие сомнительного качества. Из-за них можно серьезно пострадать и даже лишиться автомобиля.

На данный момент стоимость нового замка зажигания составляет порядка 20-25 долларов. Это небольшие затраты, но порой просто необходимые. Делать ли ремонт самому или доверять автомобиль СТО — выбор лично каждого.

Заключение

Вовремя заметив неполадку в работе двигателя, можно неплохо сэкономить на ремонте. Это касается и неисправных свечей зажигания. Далеко уехать на «троящем» движке вы вряд ли сможете, а если и получится, то потом его придется долго и крайне дорого капиталить. Не тяните до последнего – двигатель не должен поймать детонацию. Этого не переживут никакие кованые поршни и чугунные блоки. Помните, что свечи могут прийти в негодность раньше – из-за топлива, катушек или «уставших» колец, пропускающих в камеру масло. Как только мотор захандрил — едем на диагностику. Заменить комплект свечей куда дешевле, чем разбирать двигатель, менять оплавленные поршни и сгоревшие клапана. Любите свой автомобиль, и он ответит вам взаимностью!
