Блок предохранителей
Расположен в торце панели приборов со стороны водителя за защитной крышкой.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
На обратной стороне крышки должна быть актуальная схема с назначением предохранителей либо брошюра с описанием.
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,1,0,0 —>
Описание
p, blockquote 9,0,0,0,0 —>
| 1 | 5А Обогрев форсунок стеклоомывателя |
| 2 | 10А Указатели поворотов |
| 3 | 5А Рсистема комфорта, круиз-контроль, климат-контроль, кондиционер, модули управления подогревом сидений, зеркало дневного / ночного освещения, модуль управления и блок управления многофункциональным рулевым колесом |
| 4 | 5А Освещение номерного знака |
| 5 | 10А Панель приборов, подогрев сидений дисплей АКПП, переключатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни |
| 6 | 5А Центральный замок, плафоны для чтения |
| 7 | 10А Системе ABS либо Фары заднего хода, Спидометр, Датчик скорости автомобиля |
| 8 | 5А Телефон |
| 9 | 10А Обогрев зеркал и дверных замков |
| 10 | 5А Корректор фар, CD — чейнджер |
| 11 | 5А Круиз-контроль , комбинация приборов |
| 12 | 10А Встроенная диагностика |
| 13 | 10А Стоп-сигналы |
| 14 | 10А Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке |
| 15 | 10А Панель приборов, АКПП, кондиционер, навигационная система |
| 16 | 5А Система ABS |
| 17 | 10А Обогрев дверных замков |
| 18 | 10А Правый дальний свет |
| 19 | 10А Левый дальний свет |
| 20 | 15А Правый ближний свет, электрокорректор фар |
| 21 | 15А Левый ближний свет, электрокорректор фар |
| 22 | 5А Правые габаритные огни |
| 23 | 5А Левые габаритные огни |
| 24 | 25А Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя |
| 25 | 30А Вентилятор отопителя, кондиционер |
| 26 | 30А Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха |
| 27 | 15А Задний стеклоочиститель |
| 28 | 15А Топливный насос |
| 29 | 15А Управление двигателем |
| 30 | 20А Электропривод люка в крыше |
| 31 | 20/15А Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем |
| 32 | 20А Управление двигателем |
| 33 | 15А Предохранитель прикуривателя |
| 34 | 15А Управление двигателем (зажиганием/ впрыском) |
| 35 | 30А Электророзетка для прицепа |
| 36 | 15А Противотуманные фары |
| 37 | 15А Телефон, радио |
| 38 | 15А Регулировка зеркал. Дистанционное отпирание лючка бензобака. Стеклоподъемники. Центральный замок. |
| 39 | 15А Аварийное освещение (аварийка) |
| 40 | 25А Сигнал |
| 41 | 25А Система ABS (гидро модулятор/ насос) либо дополнительный прикуриватель |
| 42 | 40А Вспомогательный воздушный вентилятор 25А Радио |
| 43 | 5А S-контакт 10А Элементы управления двигателем |
| 44 | 30/15А Подогрев сидений |
Точки подключения автосигнализации на Volkswagen Passat B5 1997
зажигание
чёрный в блоке предохранителей слева
стартер
красный с чёрным в косе слева под капотом
габариты
зелёный с красным и синий с красным на переключателе или в блоке предохранителей
повороты
чёрный с белым и чёрный с зелёным слева за боковиной
топливный насос
зелёный с жёлтым за левой боковиной Замечание: Есть информация, что для блокировки могут использоваться 32 и 34 предохранители (проверить !).
концевики дверей
коричневый с белым (задержка 20сек.) на разъеме за левой боковиной
концевик багажника
коричневый с чёрным в левом пороге
центральный замок
Отрицательное управление синий с красным и зелёный с красным в водительской двери на блоке ключевины.
дополнительная информация
1. Генератор не возбуждается на холостых оборотах (требует кратковременной перегазовки) и соответственно не поступает сигнал потверждения о том, что двигатель запущен. Соответственно не откидывает стартер после запуска. Поставить привод который будет осуществлять перегазовку возможности нет, педаль газа электронная..:(На VW с замка зажигания выходит тонкий синенький проводок он и есть зарядка и нет там реле времени, я подавал через диод на этот провод + со стартера и все работало нормально. 2. Для обхода штатного иммобилайзера следует намотать считывающую катушку (~20 витков) на замок зажигания, затем через нормально разомкнутые контакты реле (которое включается одновременно с поддержкой зажигания) вторую катушку (витков столько же), в которую необходимо поместить ЧИП (ключ зажигания с ЧИПом) Если иммо находиться в панели то в дампе находиться код, он обычно располагается после ключей и повторяется 3 раза Ввод: на панели нажать одновременно кнопку суточника и кнопку установки часов и держать; на спидометре загорится 0000, дальше как код на магнитоле, кнопкой суточника набираешь цифру, перевод на следующую позицию кнопкой перевода часов, но это на одну заводку; при следующей пуске процедура та же самая
Возможные проблемы и их решения
При использовании замка зажигания на Volkswagen Passat B5 могут возникнуть следующие проблемы:
1. Замок зажигания не поворачивается
Если замок зажигания не поворачивается или поворачивается с трудом, возможно, что глючит замок или имеется механическое повреждение. В таком случае, рекомендуется обратиться к специалисту для диагностики и замены замка зажигания.
2. Запах горелого пластика при включении зажигания
Если при включении зажигания ощущается запах горелого пластика, возможно, что возникло перегорание электрической проводки или электронных компонентов. В данной ситуации, рекомендуется немедленно обратиться к специалисту для диагностики и устранения неисправности.
3. Загорается индикатор Check Engine
Если при включении зажигания загорается индикатор Check Engine, это может указывать на проблемы с системой впрыска топлива, зажигания или аварийной системой помощи водителю. В такой ситуации рекомендуется обратиться к специалисту для диагностики и устранения неисправности.
Важно: Не рекомендуется самостоятельно вести работы по ремонту замка зажигания или связанных с ним электрических компонентов, если у вас нет соответствующего опыта и знаний. Лучше обратиться к квалифицированному специалисту, чтобы избежать дополнительных проблем и повреждений
Если вы столкнулись с какими-либо проблемами или вопросами, связанными с замком зажигания вашего Volkswagen Passat B5, рекомендуется обратиться к авторизованному сервисному центру Volkswagen или автомобильному электрику для получения квалифицированной помощи.
Установка автозапуск passat b6
На фотографиях замок зажигания показан в разобранном виде, для лучшего понимания проблемы. При установках разборка замка зажигания не требуется.
Место подключения провода «Стартера»
Для организации зажигания и разрешения считывания ключа необходимо подать +12В одновременно (через диодную развязку) на 5-й и 16-й контакты выходного (16-pin) разъема замка зажигания. Удобно подключаться непосредственно (параллельно) к проводам жгута выходящего из замка зажигания.
Контакт №5 – провод красно-лиловый или красно-фиолетовый. Контакт №16 – провод зеленый.
Одновременная подача +12В на эти контакты реализуется при помощи реле, управление которым осуществляется доп.каналом №2 или выходом зажигание-2 SCHERKHAN MAGICAR 5.
Провод стартера от автомобильной охранной системы SCHER-KHAN 5 подключается к красно-черному проводу колодки А центрального электронного блока автомобиля, который расположен над левой кик-панелью в боковине «торпедо».
Зеленый провод «зажигание 1» от автомобильной охранной системы SCHER-KHAN 5 необходимо подключить через кнопку (не фиксирующеюся) к +12В. Это необходимо для обеспечения работы автомобильной охранной системы SCHER-KHAN 5. Например: прописывание брелков; аварийное снятие с охраны и т.д.
В качестве обходчика иммобилайзера необходимо использовать ВР-3, антенну следует крепить вдоль замка зажигания.
Так же необходимо отметить, что при использовании автомобиля с ручной коробкой передач резервирование производить только в ручном режиме, т.е нажатием на 2 секунды кн.II брелка (Функция 1-16; положение 3).
Для организации зажигания и разрешении считывания ключа установщики в г.Тюмени применяли ниже представленную схему.
Минус на ногу 85 — это зажигание №2 или доп.канал №2 (программируемая функция 2-11, Положение №3).
На наш взгляд данная схема включения позволит организовать режим «Турбо», при этом необходимо иметь в виду, что в режиме «Турбо» режим «Комфорт» не работает.
Для определения работающего двигателя, контроля датчиков дверей, управление центральным замком и функцией «Комфорт» использовался блок CAN-01.
Точки подключения сигнализаций на Volkswagen Passat
источник
Установка сигнализации на Volkswagen Passat B6, точки подключения, Фольксваген Пассат Б6
Установка сигнализации на Volkswagen Passat B6
с АКПП
— система тревожной сигнализации Scher-Khan Magicar 7, Сигнализация с автозапуском
Автоматический запуск двигателя автомобилей с автоматической или ручной коробкой передач по таймеру (каждые 2 или 24 часа); по команде с брелока; по команде от внешнего устройства; по достижению температуры -15°С; -25°С; +60°С; по разряду аккумуляторной батареи автомобиля ниже 11,5 В
— модуль согласования с цифровой шиной автомобиля Falcon CAN-02;
Как проверить катушку зажигания?
На катушке зажигания (КЗ) находится три вывода, на двух их них должно быть напряжение 12В, центральный предназначен для снятия искры.
Катушка зажигания Фольксваген
Проверяется КЗ мультиметром.
- В первую очередь проверяется наличие искры. Для этого кабель зажигания отключается от КЗ. Когда включается зажигание, должны проскакивать синие искры.
- На втором этапе проверяется подача тока. Отключается штекер от КЗ, включается зажигание и проверяется напряжение на плюсовой клемме, оно должно быть 12В.
- Затем проверяется первичная обмотка: измеряется сопротивление между клеммами и сравнивается со значениями в таблице, которая есть в мануале.
- На этом этапе проверяется вторичная обмотка: измеряется сопротивление между клеммой с высоким напряжением и положительной. Полученные результаты также нужно сравнить со значениями таблицы в руководстве.
Если показания мультиметра отличаются от рекомендуемых значений, катушку необходимо заменить (автор видео — Mr.Prompt).
Характерные неисправности узла
Неисправности КЗ проявляются следующими признаками:
- провалы оборотов при резком нажатии на газ;
- троит двигатель;
- не всегда срабатывает зажигание;
- падает мощность мотора;
- увеличивается расход горючего;
- КЗ перегревается;
- машина не заводится;
- появляется надпись на панели приборов Check Engine.
Перечисленные признаки не всегда означают, что неисправна КЗ.
Volkswagen Passat B5 | Замок зажигания
11.25. Замок зажигания
КОНТАКТНАЯ ГРУППА ЗАМКА ЗАЖИГАНИЯ
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||
|
ЦИЛИНДР ЗАМКА ЗАЖИГАНИЯ
Cнятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите контактную группу замка
зажигания.
2. Выдвиньте цилиндр замка зажигания
из корпуса, отмечая расположение замка рулевой колонки. Снимите крышку
с цилиндра замка.
3
Обратите внимание на расположение
установочных штифтов в корпусе замка зажигания и при необходимости
извлеките их.
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||
|
ЗАМОК ЗАЖИГАНИЯПредупреждение
При установке замка зажигания
необходимо использовать новые срезаемые болты.
Cнятие
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||
|
14.27 Проверка состояния и замена контактной группы выключателя зажигания. Пассат б5 замок зажигания
Как снять замок зажигания VW Passat B5
Для того, чтобы снять замок зажигания на автомобиле VW Passat, необходимо:
1) Снять airbag (подушку безопасности). Для этого нужно через отверстия с обратной стороны рулевого колеса поочереди освободить каждую из двух пластиковых защелок.
Вот одно из отверстий на фото:
Это можно сделать обычной шлицевой, не очень толстой отверткой.После этого нужно аккуратно отсоединить электрический разъем и снять airbag:
Вот так выглядят пружинные фиксаторы после снятия подушки безопасности:
2) Далее, нужно открутить гайку, показанную на предыдущем фото. Гайка под «внутреннюю звездочку», дополнительно зафиксирована синим резьбовым герметиком, чтобы «сдернуть» её, нужно приложить хорошее усилие.
3) Снять рулевое колесо
4) После снятия руля, освобождаются два отверстия, через которые двумя винтами крепятся две половинки пластикового защитного кожуха подрулевого переключателя. Откручиваем два винта и снизу два самореза:
5) Откручиваем винт хомута крепления блока подрулевых переключателей, после чего, отсоединив три разъема с обратной стороы, снимаем сам блок подрулевых переключателей:
6) Дальше нужно снять замок зажигания в сборе. Для чего нужно открутить два болта. Но! Это так называемые болты со срывной (или по-другому со срезной) головкой. Можно их срезать или высверлить, но я предпочитаю аккуратно пропиливать в них бормашинкой шлиц, после чего с помощью соответствующей насадки и мощной трещетки их можно открутить:
7) Осталось только отсоединить контактную группу замка зажигания. Она крепится на защелках и снимается легко, после чего замок зажигания оказывается у нас в руках:
На самом деле, на VW Passat, ключ можно восстановить по дверному замку. Но не всегда они бывают в рабочем состоянии, как и было в нашем случае.

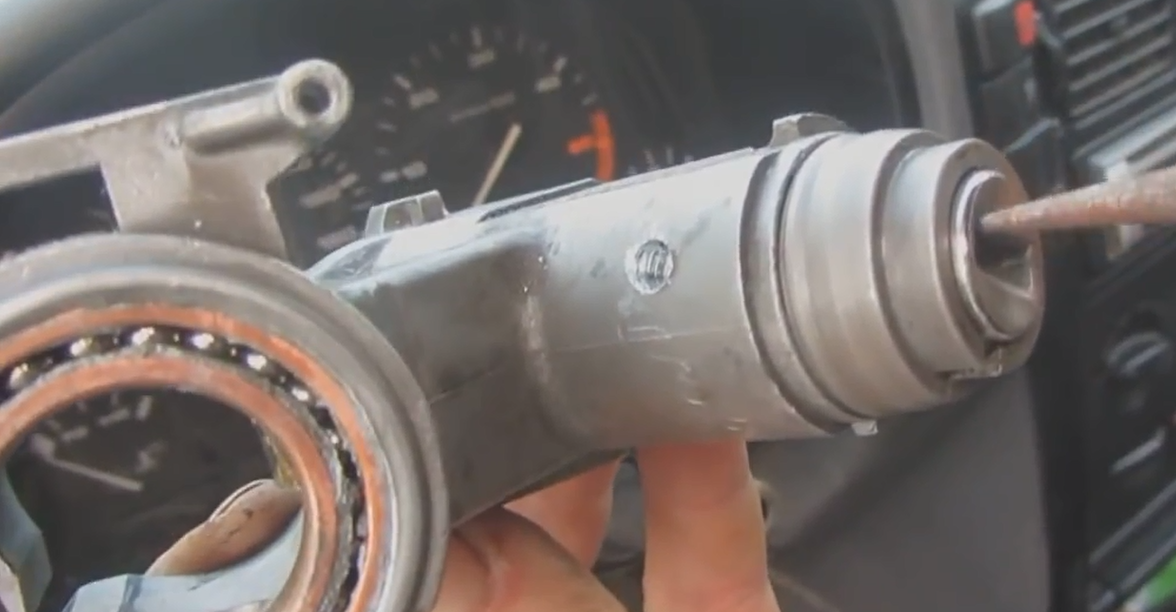

Чтобы разобрать замок зажигания, со стороны поворотного пятачка предусмотрено специальное отверстие :
Для того, чтобы разобрать замок зажигания, а именно вынуть его механизм секретности или в простонародье «личинку», необходимо повернуть его ключом в положение II, до совмещения специального отверстия с точечной меткой на кожухе:
Но, если нет рабочего ключа, повернуть замок без специльного профессионального инструмента и навыков не получится. Пропустим этот момент, так как у наших специалистов имеется и то и другое, замок в мастерской был аккуратно повернут и разобран:
Заметим, что на фото на личинке замка крепится кожух с антенной иммобилайзера. Если работать аккуратно, то снимать её не обязательно.
Итак, ключ к замку был восстановлен с помощью высокоточного электронного станка с программным управлением. Дальше был повторный выезд на место стоянки автомобиля, где всё ранее снятое, было установлено на место и собрано.
После чего, подключившись в системе иммобилайзера специальным оборудованием, были прописаны чипы для запуска автомобиля.
Хочется ещё раз напомнить автовладельцам, что нужно следить за исправностью замков на дверях автомобиля и не оставаться с последним ключом — сделайте дубликат! Иначе в случае потери единственного ключа, нам предстоит большой труд по восстановлению ключей, а вам немалые финансовые затраты.
Удачи на дорогах всем владельцам VW и не только!
dvernoydoktor.ru
Снятие и установка цилиндра замка зажигания
Снятие1. Отсоедините провода от аккумуляторной батареи.2. Снимите подрулевые переключатели.
 |
3. Аккуратно отсоедините разъем проводки (стрелка) считывающей катушки иммобилайзера от цилиндра замка (рис. 11.83). |
 |
4. Вставьте ключ в замок и поверните его в положение «Зажигание включено» (2) (рис. 11.84). |
5. Вставьте стальную проволоку диаметром около 1.2 мм в отверстие (стрелка).
 |
6. Разблокируйте проволокой (2) (стрелка) стопорный рычаг (3) цилиндра замка (1) и извлеките цилиндр из корпуса замка (рис. 11.85). |
Установка7. Установка проводится в порядке, обратном снятию.
Снятие и установка выключателя зажигания
Снятие1. Отсоедините провода от аккумуляторной батареи.2. Снимите подрулевые переключатели.3. Отсоедините многоконтактный разъем проводки от выключателя зажигания.
 |
4. Ослабьте два винта (А) и извлеките выключатель зажигания из корпуса замка в направлении стрелки (рис. 11.86). Предварительно удалите краску с винтов крепления замка зажигания. |
Примечание. При установке выключателя зажигания убедитесь, что выключатель и цилиндр блокировки рулевого вала находятся в одинаковом положении.
Установка5. Установка проводится в порядке, обратном снятию.
Распиновка замка зажигания
Подключение проводов к замку зажигания:
1. Красно-черный провод – питание (+) от аккумулятора.
2. Желто-черный провод – питание (+) от запуска двигателя.
3. Зелено-белый провод – сигнал стартера.
4. Черно-коричневый провод – питание (+) от замка двери.
5. Коричневый провод – питание (+) от лампы салона.
6. Белый провод – сигнал от сигнализации.
7. Желто-синий провод – сигнал от контрольной лампы замка двери.
8. Зелено-коричневый провод – сигнал от противоугонной системы.
9. Сине-коричневый провод – сигнал от блока управления двигателем.
10. Сине-зеленый провод – сигнал от блока управления кондиционером.
11. Коричневый провод – питание (+) от центрального замка.
12. Голубой провод – питание (+) от датчика движения.
13. Зеленый провод – питание (+) от датчика уровня топлива.
Ремонт замка зажигания Фольксваген
Volkswagen – отличный автомобиль в качестве личного средства передвижения. Он приносит комфорт в повседневную жизнь и обеспечивает возможность передвигаться быстро. Но как любой другой транспорт, фольксваген иногда выходит из строя. Обычно в автомобилях не выходит из строя все сразу, но часто возникают проблемы с замком зажигания.
Причины поломки замка зажигания Volkswagen
Отдадим должное старичкам и начнем с них, Passat B3,B4. Polo,Jetta,T4(выпуска 90-х годов)
Самая распространенная проблема в этих автомобилях это поломка контактной группы замка зажигания. Вторая проблема поломка «хвостовика» включающего контактную группу, как итог ключ проворачивается вхолостую, лампочки на панели приборов не загораются.
Далее по возрасту, Passat B5 и компания. С момента установки на автомобили семейства Фольксваген замка нового образца (ключ с внутренне нарезкой в виде «змейки») к двум выше описанным проблемам добавились еще две, износ сердцевины и поломка механизма клина руля. И так по порядку.
Поломка контактной группы. Основные признаки:
- Ключ плохо вставляется в замок зажигания
- Ключ не вынимается из замка зажигания, при этом машину можно заводить и глушить.
- Ключ в замке проворачивается в положение зажигания и обратно с излишним усилием.
Решается эта проблема только заменой контактной группы на новую. Пример замены контактной группы замка зажигания в автомобиле Volkswagen Passat B3
Износ сердцевины. Основные признаки:
- Ключ проворачивается в замке ни с первого раза (надо потрясти)
- Ключ не проворачивается в замке.
Ремонт производится с учетом износа ключа, в итоге клиент получает фактически новую сердцевину.
Поломка хвостовика. Единственный признак, ключ проворачивается вхолостую, лампочки не включаются. Решается проблема с помощью замка «донора» из которого берется целый «хвостовик», либо замок «донор» переставляется целиком, при этом сердцевина остается родная.
Поломка «клина руля» Основные признаки:
- Ключ плохо проворачивается в замке
- Ключ проворачивается только в первое положение
Стоит учесть, что самостоятельная замена вряд ли возможна, так как придется разбирать руль, снимать заглушки, откручивать болты, отсоединять множество разъёмов (а потом их обратно правильно установить), снятие блоков, шайб, и через определенное время, разобрав множество деталей можно добраться до замка зажигания. Есть много нюансов, некоторые болты нельзя раскрутить, они выбиваются, возникает вопрос у неопытного «мастера», как их потом обратно закрепить.
Таким образом, самостоятельное вмешательство внутрь машины может не принести результатов, и это будет лучшим исходом. Потому что неправильные действия могут вывести автомобиль из строя, окончательно поломав некоторые детали. Обратившись к опытным мастерам, профессионалам своего дела, например в компанию Smart-Keys, где каждый сотрудник владеет знаниями и опытом, можно отремонтировать поломки фольксвагена без значительного ущерба и машине, и кошельку.
Мы работаем со всеми моделями Volkswagen: Golf (Гольф), Jetta (Джетта), Passat (Пассат), Phaeton (Фаэтон), Polo (Поло), Touareg (Туарег), Touran (Туран), Scirocco (Сирокко), Tiguan (Тигуан), Multivan (Мультивен), Caddy (Кадди), Transporter (Транспортер).
К дополнительным услугам компании относятся:
12.17. Замена цилиндра замка и контактной группы замка зажигания
По истечении срока действия авторских прав, в России этот срок равен 50-ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.
Автомануалы. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.
-
Опель инсигния не открывается багажник с кнопки
-
Система подачи добавочного воздуха bmw
-
Не работает пульт на ауди а4 2005 года
-
Переходник для замены масла в акпп фольксваген
- Плюсы и минусы ауди а3 2009 года
«Девятка» и устройство дверного замка
Теоретически, механизм замка можно разделить на 3 части: ручка с личинкой и кнопкой, основной механизм, внутренняя ручка двери. Все узлы и соединения между ними показаны на схеме.
Узел под обозначением «2» выглядит так.
К нему, то есть к этому узлу подходят 4 тяги. Две из них соединены с внешней ручкой, и чтобы её демонтировать, тяги отсоединяют.
В иных случаях, то есть когда установлены электрические стеклоподъёмники или блокираторы, АКБ обязательно отключают. Для этого, как многие знают, достаточно снять «минусовую» клемму. Значит, перед ремонтом замков в первую очередь открывают капот, а не двери. Кто нарушит подобное требование, в лучшем случае будет менять сгоревшие предохранители.
