Замена бензонасоса на лада гранта своими руками

Другие причины неисправностей бензонасоса

Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других ошибок подключения.

Напоследок добавим, что бензонасос в бензобаке погружается в бензин, в котором активно охлаждается. Привычка ездить с пустым баком может быстро вывести электромотор бензонасоса из строя, так как происходит его подгорание.

Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Диагностика неисправностей, которые могут указывать на проблемы с бензонасосом. Самостоятельная проверка устройства, замер давления в топливной рампе.

Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.

Что делать, если машина стала хуже разгоняться, не набирает скорость, есть провалы при разгоне. Почему мотор не тянет, как найти причину снижения мощности.

Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка.

Электробензонасос 2190 Лада Гранта, Калина 2 в сборе (мотор BOSCH)

Уважаемые покупатели, во избежание ошибок при отправке электробензонасоса в сборе, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

         Насос топливный электрический в сборе, чаще всего заменяется следующими терминами: бензонасос электрический в сборе, электробензонасос в сборе. Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же.

         Бензонасос электрический LadaGrantaв сборе с мотором BOSCH — представляет собой модуль электробензонасоса с датчиком указателя уровня топлива в сборе. Предназначен для подачи топлива из бензобака к форсункам двигателя, а также определения уровня топлива и сигнализации о его минимальном уровне в бензобаке с электронной системой управления двигателем (ЭСУД).

         Принцип работы мотора электробензонасоса заключается в следующем: насосный узел обеспечивает подачу топлива под давлением из топливного бака через магистральный топливный фильтр на рампу форсунок. Избыток топлива сверх регулируемого давления возвращается в бензобак по отдельной линии слива. Мотор электробензонасоса включается контроллером с помощью вспомогательного реле. При установке ключа зажигания в положение ЗАЖИГАНИЕ или СТАРТЕР после пребывания в положении ВЫКЛЮЧЕНО, контроллер сразу запитывает реле включения мотора бензонасоса. В результате быстро создаётся нужное давление топлива. Если в течение нескольких секунд прокрутка двигателя не начинается, контроллер выключает реле и ожидает начало прокрутки. После её начала контроллер определяет вращение по опорному сигналу датчика положения коленчатого вала и вновь включает реле, обеспечивая включение мотора бензонасоса.

         Конструктивно мотор электробензонасоса BOSCH представляет из себя цилиндрический корпус, внутри которого обратный клапан, дроссельные катушки, предохранительный клапан, щетки, ротор, крыльчатка.

         Электробензонасос Lada Granta в сборе — погружного типа, установлен в бензобаке, расположенном под днищем кузова автомобиля, в районе заднего сиденья. Погружной бензонасос смазывается и охлаждается топливом.

Из-за некачественного бензина и присадок, внутренние электро механизмы разъедает. При работе на сухую перегрев и стирание щеток. Срок службы бензонасоса очень большой.

Технические характеристики:

1. Рабочая температура окружающей среды от -40° до +80° С;

2. Напряжение питания постоянного тока:

— номинальное 13,5 В;

— рабочее 6-15 В.

3. Производительность модуля, не менее 60л/ч;

4. Рабочая среда — автомобильный бензин.

5. Рабочее тело — все марки бензинов в соответствии с ГОСТ 2084, ГОСТ Р 51105 и ТУ 38.001165;

6. Наработка модуля при своевременной замене фильтра — 1000 моточасов, что соответствует 50 тыс. км пробега автомобиля.

ВАЗ 2190, ВАЗ 2192, ВАЗ 2194, ВАЗ 21925 sport.

УКАЗАНИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

1. Применение особого инструмента при замене модуля не требуется.

2. При монтаже и демонтаже запрещается травмировать рычаг датчика уровня топлива.

3. Все работы по обслуживанию, демонтажу и монтажу модуля проводить при отключенной аккумуляторной батарее автомобиля.

4. Перед отсоединением топливной магистрали от модуля необходимо сбросить давление в системе топливоподачи.

5. Для продления срока службы фильтра/ встроенного в модуль, перед установкой модуля необходимо очистить топливный бак от сорных частиц и осадка.

6. Во избежание перегрева насоса модуля и для исключения возникновения вероятности возгорания паров бензина в топливном баке запрещается работа модуля без топлива более 30 с.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как выявить неполадку мотора электробензонасоса у автомобиля семейства ВАЗ.

Как самостоятельно заменить мотор электробензонасоса на автомобиле семейства ВАЗ.

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

• неисправность регулятора давления топлива в рампе;
• поломку бензонасоса или заметное снижение его производительности по причине износа;
• сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

• выход из строя предохранителя бензонасоса;
• поломка реле бензонасоса;
• проблемы с «массой» бензонасоса;
• неисправность электромоторчика бензонасоса;
• окисление или залом контактов и клемм бензонасоса;
• неисправен сам бензонасос;

Проводка к бензонасосу

На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.

Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.

Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен. В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос.

Электромоторчик бензонасоса

Если проверка давления в топливной рампе и внешней проводки на бензонасос дает положительные результаты, тогда следует проверить моторчик бензонасоса. Указанный электромотор отвечает за циркуляцию бензина внутри топливного насоса.

Топливный фильтр для Лада Гранта

• 8 2 14k

• 2 763

Топливный фильтр на Ладе Гранте 1-го поколения (2011-2018 гг. выпуска) имеет отдельное размещение от насоса, вне бензобака. На 16-ти и 8 клапанных бензиновых Грантах устанавливаться одинаковый фильтр очистки топлива.

Сколько топливных фильтров на Гранте, где находятся и какой поставить?

На Lada Granta, как и на большинстве современных автомобилей, в топливной системе предусмотрено 2 фильтра топлива – основной (тонкой очистки), и фильтр-сетка насоса (грубой очистки).

Основной топливный фильтр Гранты расположен в задней части под днищем автомобиля, возле бака с бензином, рядом с порогом кузова. По своей конструкции стоковый фильтр, который ставиться с завода, имеет пластиковый черный корпус. На нем нанесена стрелка направления движения топлива, которого стоит придерживаться при замене. Артикул запчасти — 2190-1117010, цена – 320 руб. Производитель – компания Моторика.

Что примечательно, точно такой же фильтр, с пластиковым корпусом в продаже встречается редко. Чаще можно найти его полный аналог в металлическом корпусе, который также предназначен для Нивы Шевроле — 21230-1117010-81. По характеристикам, размерам и конструкции (кроме материала корпуса) они одинаковы, и являются взаимозаменяемыми. Аналогичные по размерам и конструкции фильтра в оригинале ставиться на другие автомобили от АвтоВАЗ – Приору и Калину. Еще, при необходимости, можно поставить топливный фильтр от Ланоса, Шевроле Авео или Нубиры, Opel Astra G. По размерам и характеристикам все они похожи.

Размеры топливного фильтра LADA 2190-1117010
Высота, мм	Диаметр входного/выходного отверстия, мм	Диаметр корпуса, мм
163	8 / 8	55

В фильтрующем элементе фильтра топлива Гранты применяется специальная бумага высокого качества. Существует также неподтвержденная информация, распространяемая многими водителями, что он не пропускает воду, в то время как все остальные аналоги пропускают, но скорее всего это чистый маркетинг.

Несмотря на такое утверждение, как правило, при замене основного фильтра Гранты, водители чаще используют аналоги чем оригинал. В таблице ниже представлены самые популярные из них.

Производитель	Артикул	Цена, руб.
MAHLE	KL83	530
MANN	WK512	420
Filtron	PP905	280

Фильтр-сетка LADA 21101113920000

По факту, нет никакой разницы, какой фильтр ставить. У всех степень очистки почти идентичен. Поэтому одинаково хорошо подойдет и дешевый Filtron, и более дорогой MAHLE. Основной критерий – запчасть не должна быть подделкой и своевременная замена.

Фильтр-сетка (грубой очистки) находится в топливном баке. Крепится к насосу, который расположен в специальном пластиковом модуле, погруженном в бензобак. Для доступа к фильтру грубой очистки нужно поднять заднее сидение, и открутить крышку, удерживающую топливный модуль с насосом и датчиками. Артикул оригинальной запчасти — 21101113920000, цена – 50 руб. Такая же сеточка установлена и на Калине. Наиболее популярный аналог — Krauf KR1012F, цена — 150 руб.

Когда и как заменить топливный фильтр на Гранте?

По регламенту ТО Гранты производитель рекомендует делать замену основного топливного фильтра каждые 30 тыс. км пробега. Многие же водители придерживаются мнения, что для более длительной службы двигателя делать это лучше каждые 15-20 тыс. км, тем более, если учитывать, что качество отечественного топлива не всегда высокое. Перед его заменой желательно сбросить давление в топливной рампе. Для этого нужно вытащить предохранитель топливного насоса F21 (синий 15 А), завести автомобиль, и подождать, пока заглохнет. Потом попробовать завести еще 2-3 раза, и если не заводиться, приступать к замене.

Замена же фильтра сетки отдельно не регламентируется, но рекомендуется ее менять примерно через каждые 70 – 80 тыс. км. А на каждом ТО желательно попросту промывать при помощи жидкости для очистки карбюраторов.

Снятие и разборка топливного модуля Lada Granta

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Отвертка крестовая средняя
• Отвертка плоская средняя
• Молоток малый
• Плоскогубцы
• Бокорезы

Детали и расходники:

• Хомут крепления гофрированной трубки подачи топлива к штуцеру насоса
• Топливный насос (при необходимости замены)
• Стопорная шайба сетчатого фильтра (при необходимости замены)
• Моторное масло
• Ветошь

Примечания:

Работы выполняются для очистки сетчатого фильтра, замены датчика указателя уровня топлива, регулятора давления топлива или топливного насоса.

1. Сбросьте давление в системе питания, как описано здесь.

2. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи, как описано здесь.

3. В салоне автомобиля снимите подушку заднего сиденья, как описано здесь.

4. Отогните клапан шумоизоляции, расположенный под подушкой сиденья.

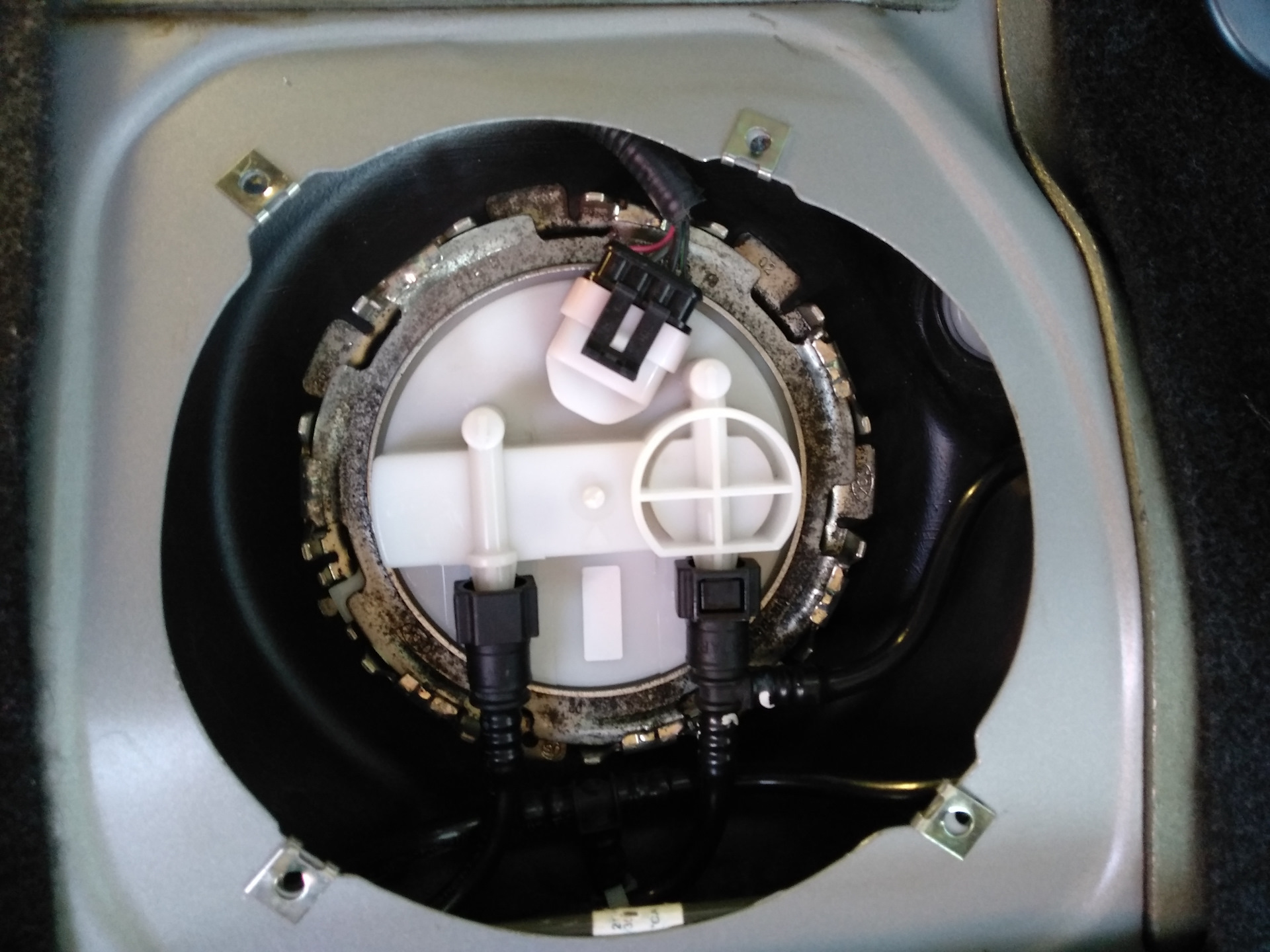

5. Отверните четыре самореза крепления крышки лючка топливного модуля и снимите ее.

6. Отжав фиксатор колодки жгута проводов отсоедините колодку от разъема топливного модуля.

7. Снимите топливные шланги с крышки бензонасоса, которые крепятся фиксаторами (см. первое фото). Надавите одной отверткой на фиксатор с одной стороны. Другой отверткой подденьте топливный шланг по направлению стрелки и снимите его.

8. Протрите насос ветошью.

9. Снимите стопорное кольцо, воспользовавшись отвертками и молотком. Стрелками на первом фото указано направление кручения. Система «ямок» и «канавок» позволяет облегчить снятие стопорного кольца.

Примечание:

Как только ослабите кольцо, вытечет немного бензина (это нормально).

10. Аккуратно, стараясь не повредить поплавок датчика указателя уровня топлива, выймите топливный модуль из бака.

11. Снимите резиновую прокладку.

12. Закройте тканью или картоном отверстие в топливном баке, чтобы в него не попали посторонние предметы. Отсоедините наконечник провода «массы» от вывода контактного кольца на корпусе регулятора давления топлива.

13. Нажмите с двух сторон на усики скобы крепления регулятора давления топлива и снимите ее.

14. Снимите с корпуса регулятора контактное кольцо (если оно имеется). На фото ниже показано регуляторы давления топлива со съемным контактным кольцом и припаянным контактом к корпусу регулятора.

15. Плоскогубцами выньте регулятор давления топлива из гнезда крышки модуля.

Примечание:

Соединения регулятора уплотнены двумя резиновыми кольцами.

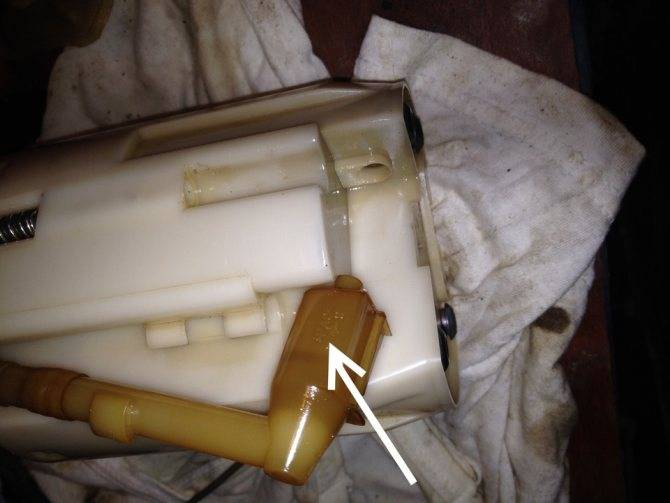

16. Шлицевой отверткой отожмите фиксатор (на фото обозначен стрелкой) колодки проводов и отсоедините ее от разъема крышки. Аналогично отсоедините колодку проводов от разъема топливного насоса.

17. Пальцами отожмите верхние фиксаторы датчика указателя уровня топлива и сдвиньте датчик по пазам стакана модуля.

18. Снимите датчик указателя уровня топлива в сборе с поплавком, проводами и колодками проводов.

19. Отожмите аккуратно три пластмассовых фиксатора и снимите нижний стакан.

20. Подденьте шлицевой отверткой и снимите сетчатый фильтр.

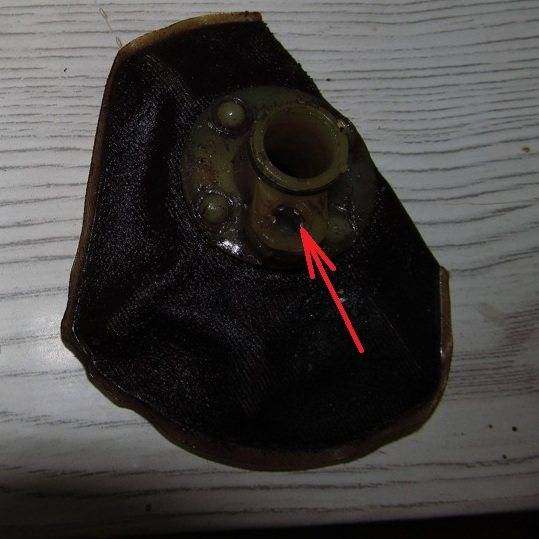

21. Выньте стопорную шайбу из щели корпуса сетчатого фильтра.

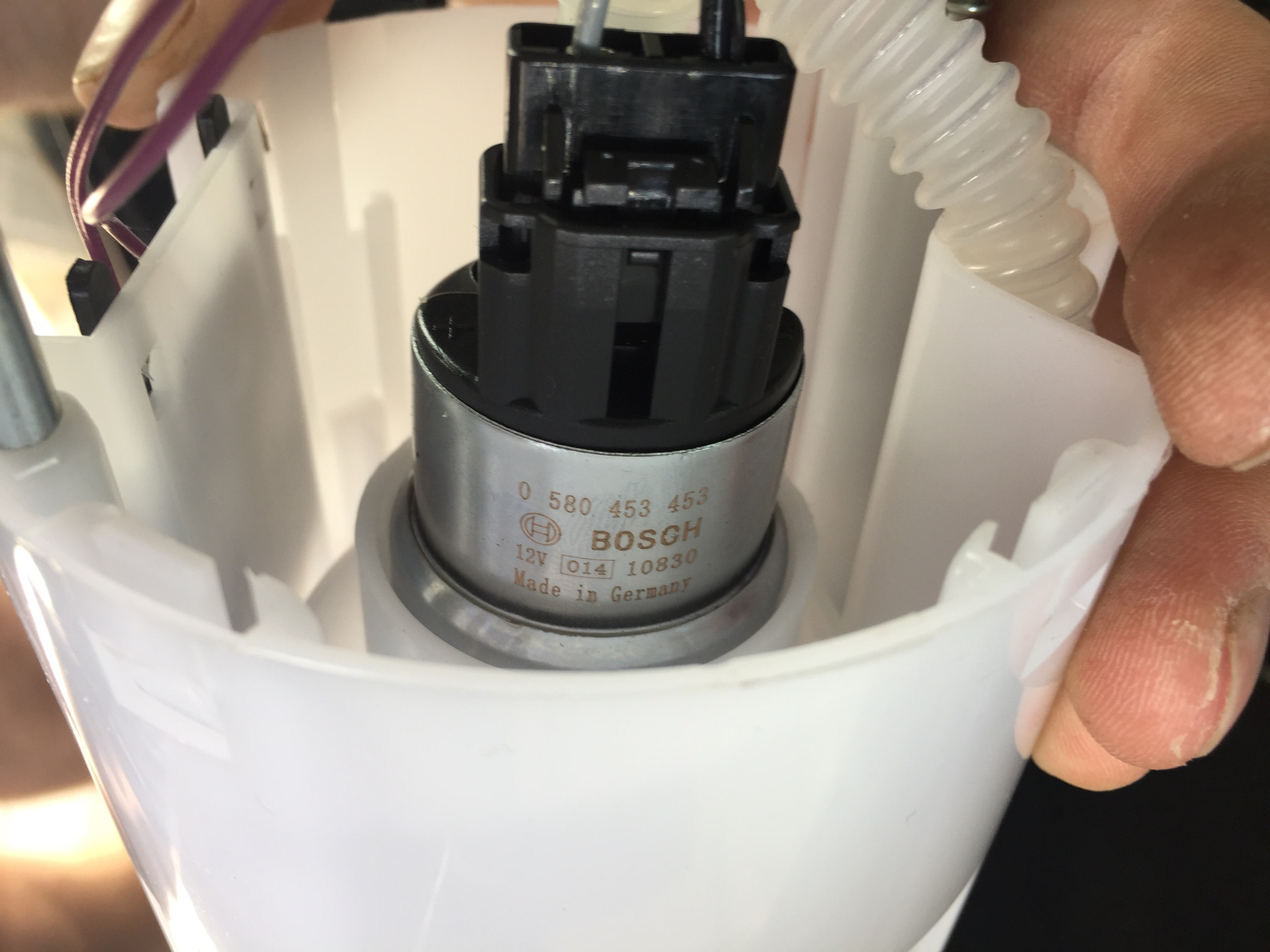

22. Отжав фиксатор (обозначен красной стрелкой), выньте топливный насос из держателя, а также перекусите бокорезами хомут крепления гофрированной трубки подачи топлива (обозначен синей стрелкой).

23. Нагрейте гофрированную трубку (можно полить кипятком) и снимите трубку со штуцера насоса.

24. Шлицевой отверткой вытолкните наконечник трубки слива топлива из гнезда в стакане.

25. В стакане топливного модуля установлен клапан, препятствующий вытеканию топлива.

26. Сборку и установку топливного модуля проведите в обратной последовательности

При установке сетчатого фильтра, обратите внимание на состояние его стопорной шайбы (п. 21). Если стопорная шайба помята, ее необходимо выправить или заменить

Если стопорная шайба помята, ее необходимо выправить или заменить

Если стопорная шайба помята, ее необходимо выправить или заменить.

27. Хомут крепления гофрированной трубки подачи топлива к штуцеру насоса замените новым.

28. Перед установкой регулятора давления топлива, нанесите на его уплотнительные кольца тонкий слой моторного масла.

29. При установке топливного модуля в бак, стрелка 1 на крышке топливного модуля должна быть направлена назад (в сторону багажника). Стрелки 2 на приливах штуцеров крышки указывают направление движения топлива.

30. Наконечники топливных трубок наденьте на штуцеры крышки модуля до щелчков пружинных фиксаторов.

31. Подсоединив клемму провода к «минусовому» выводу аккумуляторной батареи, пустите двигатель и проверьте герметичность соединений топливных трубок.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Как на гранте снять бензонасос

» Блог » Как на гранте снять бензонасос

Бензонасос на Лада Гранта не является расходным материалом и, обычно, не беспокоит владельцев автомобиля. Замена проста, а вот ценник на бензонасос кусается, но об этом ниже.

Замена бензонасоса на видео.

Нам потребуется:

Советский молоток — лучше ещё не придумали!

Замена бензонасоса подробно с описанием каждого шага

Алгоритм действий следующий:

1. Снять минусовую клемму с аккумулятора. Обязательное требование, если Вы проводите любые работы, которые затрагивают электрику Вашего автомобиля.
2. Бензонасос находится под задним сидением. Задние сидение необходимо поднять, я его снимаю вообще. Снимается оно просто. Необходимо «потянуть за верёвочку» по центру сидения и снять его. Дёргаем петлю и тянем вверх
3. Поднимаем коврик, и вычищаем грязь в посадочном месте. Должно быть чисто, так как эта грязь может попасть в топливный бензобак. Контур прорези обозначен на рисунке
4. Отсоединяем фишку бензонасоса, чтобы сбросить давление в топливной системе.
5. Далее, под капотом, откручиваем колпачок с топливной рампы, и отверткой нажимаем на сапун (нипель) — так сбрасывается давление. Сброс давление с топливной рампы при помощи отвёртки
6. Одеваем колпачок обратно. Ниже я опишу альтернативный вариант сброса давления в топливной рамке.

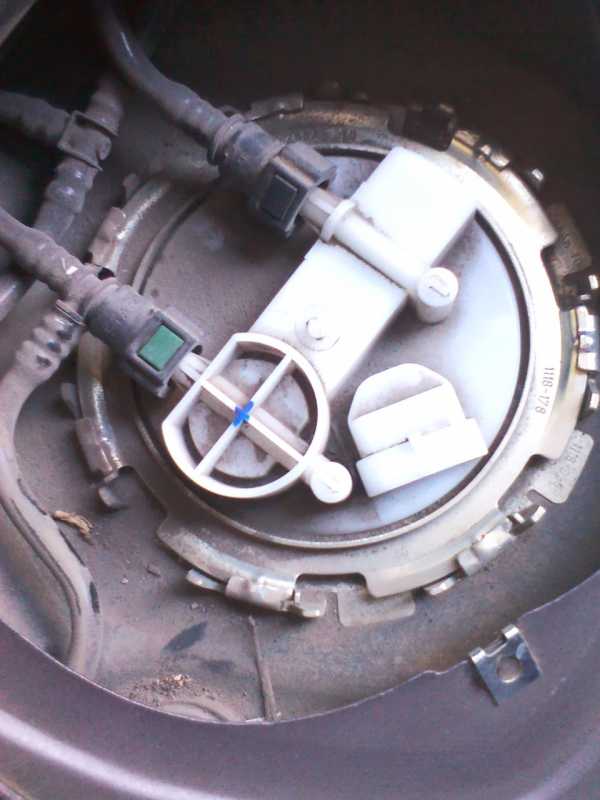

7. Откручиваем 4 болта крепления бензонасоса. 4 болта крепления пластиковой крышки бензонасоса
8. Снимаем с бензонасоса топливные шланги. Снятие шлангов с бензонасоса

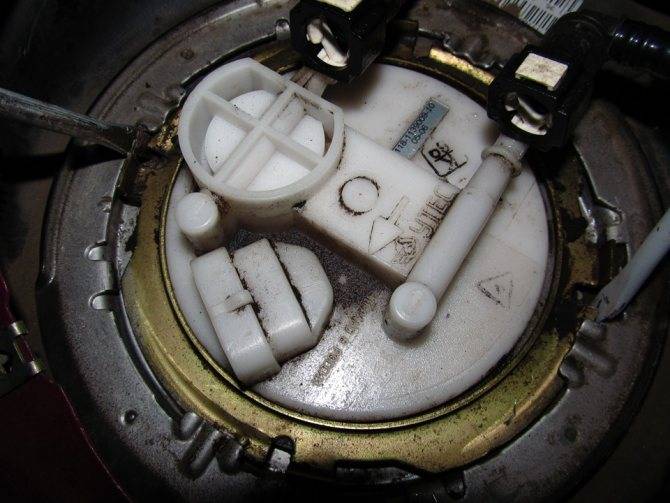

9. Далее при помощи молотка и выколотка (зубило, либо прямая отвёртка) «прокручиваем» насос по против часовой стрелки.
10. Далее снимаем стопорную шайбу просто потянув её вверх.
11. И вытаскиваем бензонасос.

Альтернативный вариант сброса давления в топливной рампе

Основной способ немного неудобен и опасен. Так как бензин может воспламениться, и если, штаны глушителя ещё не остыли, то можно вызвать пожар в подкапотном пространстве. Поэтому есть способ проще.

1. Отсоедините фишку питания с бензонасоса.
2. Заведите автомобиль и дайте ему поработать до того, как он сам заглохнет.

Таким способом также сбрасывает давление в топливной рампе. Его плюс в том, что, если у Вас 16-ти клапанный двигатель, Вам не придётся снимать с него крышку, чтобы добраться до ниппеля!

Выбираем бензонасос на Ладу Гранта

Бензонасос универсален и подходит на все модели семейства ВАЗ.

Особого выбора нет. На рынке существует две модели, и по отзывам они не доставляют проблем. Можете брать любой.

Бензонасос на Калине, Приоре и Гранте одинаковый!

carfrance.ru

Как снять бензонасос на Лада Гранта, Калина, Приора своими руками

23 ноябрь 2021 LadaOnline 9 076

Снятие модуля электробензонасоса (МЭБН) выполняется для замены датчика уровня топлива, фильтра грубой очистки топлива, электронасоса или регулятор давления. Рассмотрим, как самостоятельно снять бензонасос на автомобилях Лада Гранта, Калина и Приора.

Потребуется: крестовая и плоская отвертки, молоток, пустая тара.

Порядок действий:

1. Снять подушку заднего сиденья (откинуть вперед, снять переднюю часть подушки с петель).

2. Снять крышку бензонасоса (4 винта, отвертка крестовая).

3. Очистить поверхность электробензонасоса от грязи и пыли.

4. Отсоединить разъем с проводами (нажимаем на усик и потянуть).

5. Чтобы при дальнейших действиях не вылилось много бензина, следует сбросить давление в топливной системе. Для этого запустите двигатель и дайте ему поработать на холостых оборотах до полной остановки. Выключите зажигание и снимите минусовую клемму с аккумулятора.

6. Отсоединить топливные трубки (нажать одновременно на пружинные фиксаторы с боков зажима, можно использовать специальные щипцы).

7. Снять фиксирующее кольцо, повернув его против часовой стрелки. Если нет специального съемника (ключ 67.7812-9574), используем большую плоскую отвертку и молоток.

8. Снять модуль электробензонасоса из топливного бака, предварительно протереть поверхность от грязи, чтобы она не попала в бензобак. Аккуратно, не повредите поплавок. Насос опустите в заранее приготовленную тару, чтобы бензин не попал на обшивку салона.

Совет. После снятия бензонасоса, загляните внутрь топливного бака. При наличии на дне грязи и воды, удалите ее при помощи трубки и шприца.

Процесс снятия бензонасоса также показан на видео:

А вам приходилось самому снимать бензонасос на Lada Granta, Kalina или Priora? Напомним, ранее мы рассказывали, как проверить бензонасос. Кстати, а вы знаете, что для крышки бензобака продается специальный кронштейн?

Распиновка БН ВАЗ 2113, 2114, 2115

— блок-фары; — моторедукторы очистителей фар*; — противотуманные фары*; — датчик температуры окружающего воздуха; — звуковые сигналы; — выключатель лампы освещения моторного отсека; — электродвигатель вентилятора системы охлаждения двигателя; — генератор; — датчик сигнализатора недостаточного уровня масла; — датчик уровня омывающей жидкости; — датчик износа колодок передних тормозов; — наконечники проводов, подключаемые к общему насосу омывателя стекол**; — насос омывателя ветрового стекла; — насос омывателя фар*; — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114; — датчик сигнализатора недостаточного давления масла; — лампа освещения моторного отсека; — наконечник провода для подключения к жгуту проводов системы управления двигателем; — моторедуктор очистителя ветрового стекла; — стартер; — колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях; — датчик указателя температуры охлаждающей жидкости; — выключатель фонарей заднего хода; — датчик сигнализатора недостаточного уровня тормозной жидкости; — аккумуляторная батарея; — датчик сигнализатора недостаточного уровня охлаждающей жидкости; — реле включения противотуманных фар; — монтажный блок; — выключатель стоп-сигнала; — штепсельная розетка для переносной лампы; — лампа подсветки шкалы гидрокорректора; — выключатель лампы сигнализатора включения стояночного тормоза; — колодка для подключения лампы подсветки; — выключатель ламп освещения приборов; — подрулевой переключатель; — выключатель аварийной сигнализации; — реле элемента обогрева передних сидений; — выключатель зажигания; — предохранитель цепи фонарей заднего противотуманного света; — предохранитель цепи элементов обогрева передних сидений; — предохранитель цепи блокировки замков дверей; — лампа подсветки передней пепельницы; — реле зажигания; — прикуриватель; — лампа освещения вещевого ящика; — выключатель лампы освещения вещевого ящика; — электродвигатель вентилятора отопителя; — дополнительный резистор электродвигателя отопителя; — переключатель вентилятора отопителя; — лампа подсветки переключателя отопителя; — лампа подсветки рычагов отопителя; — моторедукторы электростеклоподъемников передних дверей; — переключатель электростеклоподъемника правой передней двери(расположен в правой двери); — моторедукторы блокировки замков передних дверей; — провода для присоединения к правому переднему громкоговорителю; — моторедукторы блокировки замков задних дверей; — провода для присоединения к правому заднему громкоговорителю; — блок управления блокировкой замков дверей; — провода для присоединения к радиоаппаратуре; — выключатель очистителей фар*; — выключатель элемента обогрева заднего стекла; — реле включения фонарей заднего противотуманного света; — колодка для подключения к элементу обогрева правого переднего сиденья; — выключатель фонарей заднего противотуманного света; — выключатель элемента обогрева правого переднего сиденья; — выключатель противотуманных фар*; — выключатель ламп наружного освещения; — выключатель элемента обогрева левого переднего сиденья; — колодка для подключения к элементу обогрева левого переднего сиденья; — провода для присоединению к левому переднему громкоговорителю; — переключатель электростеклоподъемника левой передней двери(расположен в левой двери); — переключатель электростеклоподъемника правой передней двери(расположен в левой двери); — провода для присоединения к левому заднему громкоговорителю; — боковые указатели поворота; — выключатели плафона на стойках передних дверей; — выключатели плафона на стойках задних дверей; — плафон; — плафон индивидуального освещения салона; — колодка для подключения к жгуту проводов электробензонасоса; — выключатель лампы освещения багажника; — комбинация приборов; — лампа освещения багажника; — блок индикации бортовой системы контроля; — маршрутный компьютер*; — колодка для подключения жгута проводов системы управления двигателем; — задние наружные фонари; — задние внутренние фонари; — колодки для подключения к элементу обогрева заднего стекла; — фонари освещения номерного знака; — дополнительный сигнал торможения, расположенный на спойлере.

Устройство бензонасоса

На современных автомобилях используются два типа бензонасосов — механический или электрический. Первые используются в карбюраторных двигателях, вторые — в инжекторных.

Механический насос обычно установлен на корпусе бензобака, электрический — внутри бака. Некоторые автопроизводители используют сразу оба вида насосов.

Механический насос

Механический бензонасос обладает довольно большими размерами. Его основными элементами являются:

• камера для горючего;

• клапан на впуск;

• клапан на выпуск;

• диафрагма;

• пружинка возврата диафрагмы;

• рычажок привода;

• распределительный вал;

• кулак.

При подаче питания на бензонасос рычажок начинает повторяющиеся движения вверх и вниз. За счёт этих движений смещается диафрагма, и бензин поступает сначала в насос, а потом в двигатель.

Так осуществляется подача топлива в двигателях карбюраторного типа. Так как расстояние между карбюратором и бензонасосом обычно небольшое, такие устройства могут осуществлять подачу топлива даже при минимальном давлении.

Механический бензонасос обычно устанавливается на корпусе бензобака

Электрический насос

Электробензонасосы имеют небольшие размеры и простую конструкцию. Внутри корпуса насоса находятся:

• камера для бензина;

• клапан на впуск;

• клапан на выпуск;

• дополнительный электроклапан;

• диафрагма;

• пружина возврата диафрагмы;

• сердечник;

• электроконтакты.

Основным элементом электрического насоса является сердечник. За счёт дополнительного клапана он совершает возвратно-поступательные движения и открывает клапаны для входа и выхода топлива. Работает такой насос только при высоком давлении топлива в системе и сильно нагревается во время движения авто. Для более эффективного охлаждения он обычно монтируется в бензобак.

Электрический бензонасос имеет небольшие размеры и простую конструкцию

Как работает бензонасос

Топливный насос работает от силового агрегата. В момент запуска двигателя бортовой компьютер сигнализирует топливной системе о необходимости подачи горючего. От двигателя на бензонасос подаётся электричество, а маленький мотор внутри насоса создаёт в системе необходимое давление. В первые несколько секунд после запуска авто можно услышать, как гудит бензонасос, накачивая бензин.

Определённое количество топлива поступает через впускной клапан в камеру насоса, затем — через выпускной клапан — в топливный фильтр. Там горючее очищается от грязи и примесей и направляется в двигатель. Выключается бензонасос автоматически, вместе с двигателем.
