Как отрегулировать ручной тормоз на шевроле лачетти

Колодки тормозные Chevrolet Lacetti

Тщательно очищаем их, промыв жидкостью из баллончика, также очищаем посадочное место под направляющий палец. Демонтируем с колодок необходимые элементы.

С помощью монтажной лопатки и наставки вдавливаем поршень тормозного цилиндра максимально глубоко. Максимально вдавливаем поршень тормозного цилиндра. Тщательно смазываем высокотемпературной смазкой направляющие, вкладываем смазку в пыльник поршня и наносим её на зеркало рабочего цилиндра.

Можно устанавливать новые колодки. Смазываем суппорт смазкой Не путаем внутреннюю и внешнюю тормозные колодки — внешняя имеет противоскрипную накладку. Правильно ставим внутреннюю и внешнюю колодку. Устанавливаем колодки и собираем суппорт в тормозные колодки ручного тормоза на шевроле лачетти порядке.

И собираем правильно в обратном порядке. После сборки суппорта следим, чтобы смазка не попала на диск, протираем. После окончательной сборки нажимаем несколько раз на педаль тормоза, чтобы колодки сели на место, после чего доливаем жидкость в бачок до максимального уровня. Выбор и артикулы на Шевроле Лачетти Красные Брембо, говорят, что они жрут тормозной диск.

В зависимости от года выпуска автомобиля, колодки могут иметь незначительные отличия.

Колодки стояночного тормоза на Chevrolet Lacetti (J200)

Незначительные, но если их не учесть, придётся либо менять колодки в магазине, либо заниматься подгонкой. Чтобы избежать лишних трудностей с выбором, достаточно знать год выпуска автомобиля, номер шасси и каталожный номер суппорта. До года все Лачетти комплектовались суппортами с артикулом GMв который нужно устанавливать колодки GM Начиная с тормозные колодки ручного тормоза на шевроле лачетти января года начали устанавливать суппорта с номером GMв который ставили колодки GM Особенности Тормозные колодки Hi-Q пользуются заслуженной любовью у отечественного потребителя.

Разница в том, что колодки фиксировались направляющими пружинными фиксаторами разной конфигурации, что требовало применения колодок разных геометрических форм. Они невзаимозаменяемые. До года устанавливались пружинные фиксаторы GMа после обновления номер пружинной планки стал GM Сам по себе суппорт никаких изменений по конструкции не перенёс.

Видео о замене тормозных колодок на Шевроле Лачетти Выводы Выбор бренда, который производит колодки — дело исключительно личное. Из салона максимально отпускаем трос ручника, ослабив регулировочную гайку в районе рычага ручного тормоза. В районе рычага стояночного тормоза отверткой вынимаем крышку.

Ослабляем регулировочную гайку. Для демонтажа тормозного диска необходимо снять суппорт тормозные колодки ручного тормоза на шевроле лачетти колодок.

Для этого выкручивается болт в верхней части суппорта, он отводится в сторону и фиксируется к пружине с помощью проволоки. При этом нужно следить, чтобы шланг подачи жидкости не был сильно натянут.

Выкручиваем болты в верхней части суппорта ключом на Скорее всего, что колодки мы уже подводили раньше, поэтому для демонтажа диска будет необходимо максимально их свести. Чтобы это сделать, с помощью тонкой шлицевой отвёртки прокручиваем регулировочную гайку, к которой можно добраться через отверстие в тормозном диске.

Отвёрткой прокручиваем регулировочную гайку.

Снимаем тормозной диск, предварительно открутив винт фиксации с помощью ударной отвёртки. Если диск отказывается сниматься, берём два болта с резьбой М8 и вкручиваем их в два диаметрально расположенных отверстия с резьбой в самом диске. Равномерно закручивая эти болты, снимаем тормозной диск. Выкручиваем винт фиксации. Аккуратно снимаем стяжную пружину и регулировочный механизм, используя отвёртку и плоскогубцы.

Снимаем пружину распорной планки.

Теперь можно снимать пружинные фиксаторы, проворачивая плоскогубцами штырь, снимаем тарелку, удерживающую пружину. Проворачиваем колодку до упора вниз, чтобы была возможность вынуть опорную планку. Следующей операцией будет отделение наконечника троса от рычага колодки и демонтаж самой колодки.

Вторая снимается также, за исключением отделения троса.

Демонтируем изношенную колодку. Очищаем тормозной щиток, смазываем новые колодки высокотемпературной смазкой и собираем механизм в обратной последовательности. Очищаем посадочные места.

Смазываем новые колодки высокотемпературной смазкой. После сборки не забываем провести предварительную регулировку колодок ещё при снятом тормозном диске, после чего можно полностью собирать весь тормозной механизм.

Когда тормоза полностью собраны, проверяем работу ручника.

Артикулы колодок ручного тормоза

Тормозная система Chevrolet Lacetti сконструирована таким образом, что стояночный тормоз не участвует в активном торможении. Его задача — удерживать автомобиль на подъеме. В результате такого использования колодки ручного тормоза постепенно изнашиваются.

Сторонние производители выпускают расходные материалы сравнимого или немного уступающего качества. Поэтому, когда возникает вопрос: «Какие колодки выбрать для Lacetti?». — Единственным ориентиром при выборе между оригиналом и аналогом такого же качества для мотоциклиста является цена.

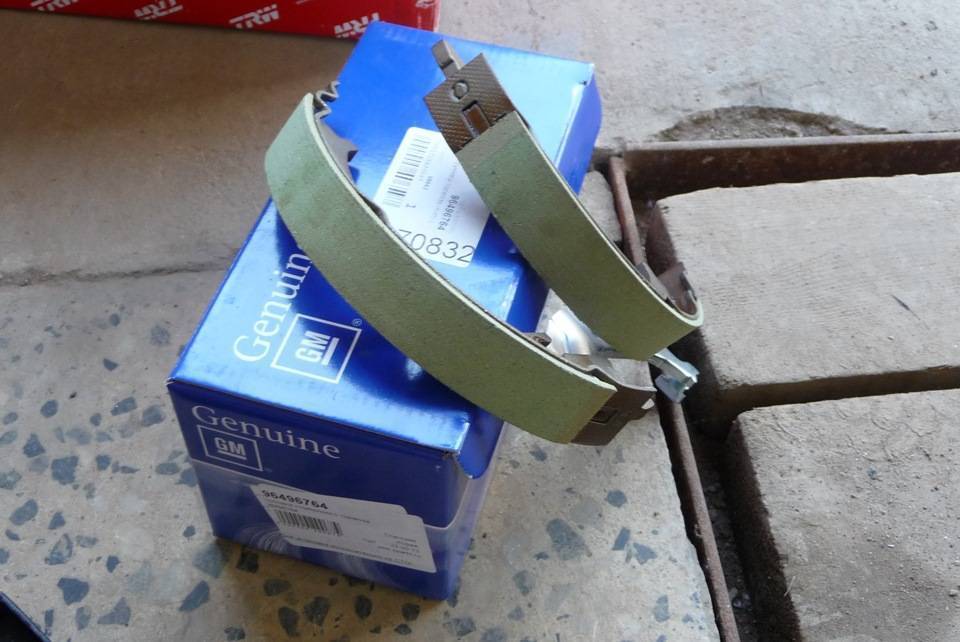

Оригинальные колодки

Произведено General Motors, номер детали 96496764.

Произведено	Номер статьи	Средняя цена
Дженерал Моторс	96496764	3096

Аналоги

Они производятся несколькими компаниями. Названия, номера артикулов и цены приведены в таблице ниже.

Производитель	Номер статьи	Средняя цена
ABE	C00011ABE	1248
ABS	9220	2041
ADR	ADR290821	736
AMD	AMDBF229	736
АШИКА	550WW04	1311
ATE	3013703222	1651
БЕХР ХЕЛЛА	8DA355051011	1924
СИНИЙ ПРИНТ	ADG04175	1640
БОРГ БЕК	BBS6404	1724
БРАВО	BRBS12	624
CIFAM	153052	1328
DELPHI	LS2025	1846
DENCKERMANN	B120077	976
EGT	421581EGT	1831
FERODO	FSB4017	1505
ПОДРОБНЕЕ	5185439	1214
GROG	96496764	1360
ХАНКУК	FLD111	1479
ХЕЛЛА ПАГИД	8DA355051011	2140
HERTHBUSS JAKOPARTS	J3500908	3920
IBERIS	IB154003	1356
JAPANPARTS	GFW04AF	1245
ЯПКО	55W04	1263
КОРЕЙСКИЕ АВТОЗАПЧАСТИ	96496764	1891
KRAFT	KT091509	894
ЛПР	9780	1490
LYNX	BS1800	848
МЕТЕЛЛИ	530052	1151
MEYLE	29145330008	1510
МИНТЕКС	MFR661	1787
НИППАРТС	N3500909	1099
НК	2736785	1355
NPA	NP31304226	1532
NSP	NSP0196496764	1075
ONNURI	GBSD011	1106
OSSCA	26291	720
ПАТРОН	PSRK0102	521
Q FIX	Q0920327	845
REMSA	439800	1010
REMSA	442200	1369
ДОРОЖНЫЙ ДОМ	439800	965
S B S	18492736785	1510
САНГСИН	96496764	1400
SFEC	BS002025	969
ТЕКСТАР	91071000	2389
ТРИСКАН	810021001	2210
КОНФИДЕНС	27007	1045
TRW	GS8543	1428
TSN	235	729
UBS	B1204001	866
UXCLENT	201615SP26	1193
VPM	VPM96496764	1367
WEEN	1522003	905
ДА Q	ESA9065	1898
ZEKKERT	BK4051	1021

Замена колодок и тросов ручника. — Chevrolet Lacetti, 1.6 л., 2008 года на DRIVE2

Как писал ранее, купил колодки и тросы ручника. В выходные после советов откликнувшихся, решил самостоятельно поменять.Скажу так, если кто хочет менять самостоятельно, запаситесь терпением. В отсутствии ямы, эстакады или подъёмника, все становится интереснее, но при желании всё возможно.Мой случай показал, что не зря я купил и тросы и колодки. Вскрытие показало, что на колодках, рычаги ручника были закисшие в хлам. Тросы, были не закисшие, сам тросик двигался спокойно, но обратно, после вытягивания он не возвращался.После завершения работ, натянул ручник щелчков на шесть, хотя в книге написано, на 3-5. Помню тему на лачетти форуме, что это не правильно, и если натянуть на три щелчка, то колодки будут разведены. Не на чем не настаиваю, лично тоже придерживаюсь такого мнения.

Всем спасибо за внимание! Отдельное спасибо за советы!

Левая сторона, по состоянию, чуть лучше правой.

Правая, совсем себя плохо чувствовала.

Пробег: 102000 км

Как Подтянуть Ручник На Шевроле Лачетти Видео

Отрегулируйте стояночный тормоз для Chevrolet Lachetti

Тормозная система автомобиля рано или поздно изнашивается, что требует замены множества элементов, а также обязательной периодической диагностики и регулировки. Во многих тормозных системах ручной тормоз, стояночный тормоз

реализована автоматическая регулировка, но адаптивные подушки Chevrolet Lachetti не установлены. При необходимости отрегулируйте стояночный тормоз Lacetti, и вся работа займет 10-15 минут.

Диагностика и тестирование стояночного тормоза на шевроле лачетти

Конструкция стояночного тормоза Lacetti такова, что его тормозные колодки работают независимо от основного рабочего тормоза.

Они установлены в полости тормозного диска, поэтому он работает с колодками рабочего тормоза и с колодками стояночного тормоза. Эти подушки контролируются с кабелями ручка с трещоткой из салона. Хороший стояночный тормоз должен удерживать автомобиль на склоне 24% , В этом случае перемещение рычага перед полностью заблокированными задними колесами не должно быть больше 6-8 щелкните храповое устройство.

Когда необходима настройка?

Максимальный рычаг поднят.

В случае, когда полностью затянут ( около 9-10 кликов ), ручной тормоз не блокирует задние колеса; стояночный тормоз необходимо отрегулировать или отремонтировать. Как правило, трос для колодок стояночного тормоза часто натягивается, а колодки натираются колодками. Однако, прежде всего, мы попытаемся отрегулировать рычаг рычага, потянув за трос и установив колодки в правильное положение.

растягивание ручной тормоз, стояночный тормоз

наШевроле лак .

Натяжение ручного тормоза на шевроле лачетти

в качестве поднять

ослабленный трос ручного тормозаШевроле Лакетт 2 способа.

Распространенным заблуждением является то, что многие ограничиваются просто потянув за кабель.

На самом деле этот метод не совсем корректен, поскольку только такая регулировка приведет к неравномерному контакту фрикционных накладок с тормозным диском и, как следствие, к неравномерному ускоренному износу накладок.

Регулировка окружности прокладки

Поэтому сначала отрегулируйте диаметр окружности обуви. Правильный параметр. 167,6-167,8 мм. При снятии тормозного диска измерьте диаметр суппорта как можно ближе к центру ступицы. Мы сами узнаем, как это сделать прямо сейчас.

Отрегулируйте стояночный тормоз

Это все теория, но на практике процедура настройки ползунка выполняется в этом порядке. Сначала вытяните трос к норме, но он не ограничен, но прокладки уменьшены до номинального диаметра. Процедура выглядит следующим образом:

Сначала нужно добраться до гайки регулировки натяжения троса. Это можно сделать из салона двумя способами.
Снимите держатель стекла в центральном туннеле справа от водителя.

Разобраться и снять механизм стояночного тормоза

В принципе, если бы все получилось, его можно было остановить, но мы не гарантируем равномерную блокировку с внутренней стороны тормозного диска, в результате износ колодок будет неравномерным. Вот как мы это делаем.

Что было использовано при замене колодок ручника Chevrolet Lacetti?

Набор ключей
Набор отверток
Плоскогубцы
Домкрат и страхующий упор
WD-40
Термостойкая смазка

Понадобятся и новые колодки ручного тормоза Шевроле Лачетти. Лучше отдать предпочтение оригиналу (артикульный номер GM 96496764). Любителям экстремальной езды можно посоветовать колодки АBS 9220.

Вместе с колодками дополнительно могут потребоваться стяжные пружины, а также фиксаторы-солдатики. Существуют ремонтные комплекты, в которых предусмотрено все необходимое для обслуживания дисковых барабанов Chevrolet Lacetti .

Дополнительная информация

Не нужно забывать про обслуживание и основной тормозной системы. Педаль тормоза приводит в движение колодки тормозных суппортов

То есть вместе с колодками ручника обязательно нужно уделять внимание и задним тормозным суппортам, так как они работают независимо друг от друга

В обслуживании нуждаются как сами колодки, так и направляющие суппортов

Особое внимание нужно уделять выжимному цилиндру. В продаже имеются специальные ремкомплекты для сервиса тормозных суппортов Chevrolet Lacetti

Периодически необходимо менять и сам дисковый барабан .

Регулировка стояночного тормоза на Шевроле Лачетти: фото и видео

Тормозная система автомобиля рано или поздно изнашивается, требует замены многих элементов, а также обязательной периодической диагностики и регулировки. Во многих тормозных системах стояночного тормоза реализована возможность автоматической регулировки, но на Шевроле Лачетти самоподводящиеся колодки не устанавливают. Регулировка стояночного тормоза Лачетти проводится по необходимости, а вся работа занимает 10–15 минут.

Диагностика и проверка работы стояночного тормоза на Шевроле Лачетти

Конструкция стояночного тормоза Лачетти такова, что его тормозные колодки работают независимо от основного рабочего тормоза.

Они установлены в полости тормозного диска, стало быть, он работает и с рабочими тормозными колодками, и с колодками ручника. Управляются эти колодки при помощи тросов ручкой с трещоткой из салона. Исправный стояночный тормоз должен удерживать автомобиль под уклоном до 24%, при этом ход рычага до полной блокировки задних колёс не должен быть больше 6–8 щелчков храпового устройства.

Когда необходима регулировка?

Поднятый на максимум рычаг ручника.

В том случае, когда при полной затяжке (около 9–10 щелчков) ручной тормоз не блокирует задние колеса, необходима регулировка либо ремонт стояночного тормоза. Как правило, чаще всего растягивается трос привода колодок стояночного тормоза и изнашиваются фрикционные накладки колодок. Однако для начала попробуем отрегулировать ручник натяжкой троса и установкой колодок в правильное положение.

Распространённое заблуждение заключается в том, что многие ограничиваются простой подтяжкой троса.

На самом деле, этот метод не до конца верный, поскольку только такая регулировка приведёт к неравномерному контакту фрикционной накладки с тормозным диском и, как следствие, неравномерному ускоренному износу колодок.

Регулировка окружности колодок

Поэтому для начала отрегулируем диаметр окружности колодок. Правильный параметр — 167,6–167,8 мм. Измеряют диаметр штангенциркулем как можно ближе к центру ступицы при снятом тормозном диске. Как это сделать своими руками, разберёмся прямо сейчас.

Регулируем стояночный тормоз

Это все теория, а на практике процедуру регулировки ручника проводят в таком порядке — сначала дотягивают трос до нормы, но этим не ограничиваются, а подводят колодки до номинального диаметра. Порядок работ следующий:

Для начала нужно добраться до гайки регулировки натяжения троса. Это можно сделать из салона двумя способами.
Снимаем держатель стакана на центральном тоннеле справа от водителя.
Тонкой отвёрткой вынимаем заглушку. К гайке уже можно добраться, но это можно сделать только высокой головкой на 12. Чтобы облегчить себе доступ к ней, можно пойти другим путём — открутить четыре самореза и снять пластиковый кожух полностью.
Разобрали и добрались до механизма ручника
Поднимаем ручник ровно на 2 щелчка.
Вывешиваем оба задних колеса.
Головкой или ключом подтягиваем гайку до тех пор, пока колеса не станут прокручиваться с небольшим усилием.
Опускаем полностью рычаг ручника, при этом колеса должны вращаться совершенно свободно.
Затягиваем ручник на 6–8 щелчков, при этом колеса должны быть заблокированы.

В принципе, если все получилось, на этом можно было бы и остановиться, однако у нас нет гарантии того, что колодки блокируют внутреннюю часть тормозного диска равномерно, как следствие, износ колодок будет неравномерным. Поэтому поступаем так.

Регулируем колодки ручника на Шевроле Лачетти

На вывешенном автомобиле снимаем оба задних колеса.
Снимаем тормозной суппорт, открутив два болта накидным ключом на 14.
Фиксируем суппорт к стойке проволокой, чтобы тормозной шланг не был натянут.
Откручиваем мощной крестообразной отвёрткой винт крепления диска к ступице.
Демонтируем тормозной диск.

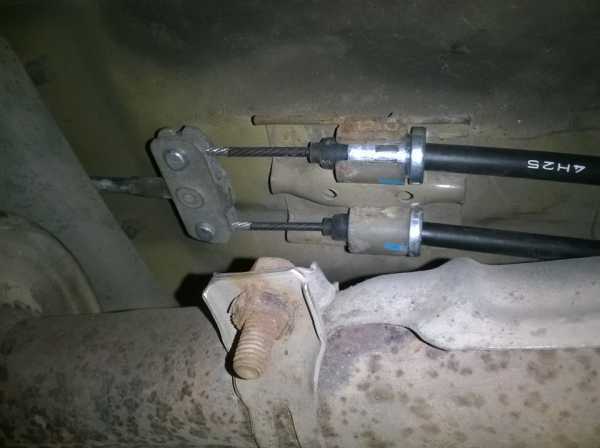

Отсоединяем трос привода колодок ручника.
С помощью штангенциркуля проводим замер диаметра колодок.
Напомним, что он должен быть 167,6–167,8 мм.
В случае, когда необходима регулировка, используем для этого специальную регулировочную гайку в нижней части механизма. Как правило, диаметр колодок бывает меньше нормы в следствие износа накладок. Чтобы довести его до номинала, вращаем гайку по часовой стрелке.
Теперь, пользуясь случаем, проверяем состояние всего тормозного механизма, осматриваем диск и колодки с каждой из сторон, после этого фиксируем трос привода стояночного тормоза.

Выводы

Выполнив эту несложную операцию, устанавливаем на место диски и колеса, проверяем работу ручника и при необходимости повторяем регулировку натяжения приводного троса. Опускаем автомобиль и проводим контрольную проверку работы ручника. Удачной всем работы, крепких нервов и тормозов!

Когда нужно менять колодки ручника на Шевроле Лачетти

Уделять внимание тормозным колодкам ручника стоит тогда, когда регулировка натяжения троса и подводка колодок не приносят результатов. В этих случаях автомобиль не будет фиксироваться на уклоне, особенно остро это чувствуется на уклонах вперёд

Симптомы просты — рычаг ручного тормоза полностью затянут, колодки подведены максимально, трос натянут, но никакого результата это не приносит.

Следовательно, колодки нужно менять.

Замену колодок проводим в случае замасливания их накладок, наличии на них сколов или в случае отслоения накладок от основания колодок.

В тех случаях, когда мы разбираем тормозной диск по каким-либо причинам и имеем визуальный контакт с колодками, определить необходимость замены ещё проще. Толщина фрикционной накладки должна быть не менее 3–4 мм . В противном случае им светит замена. Чётких сроков, когда нужно менять колодки ручника на Лачетти, разумеется, не существует, поскольку каждый водитель использует стояночный тормоз с разной частотой и разной нагрузкой.

Какие колодки лучше поставить

В продаже есть несколько видов колодок ручника для Лачетти и каждый может выбрать хоть оригинальную запчасть, хоть недорогой неоригинал. Выбор колодок зависит не только от финансовых возможностей, но и от стиля вождения. Если владелец предпочитает агрессивную спортивную езду, тогда лучше выбирать более дорогие модели. К примеру, Ferodo с артикулом FSB4017 .

Если же дрифтом заниматься никто не намерен, вполне подойдут ABS с каталожным номером 9220 .

Их цена может отличаться в полтора раза от оригинала и составляет примерно 2–2,2 тысячи рублей.

Ручник и принцип его работы

На Шевроле Лачетти ручник приводится в действие усилием руки, за ручку привода между передними сиденьями. Что бы его отпустить, нужно утопить кнопку на торце ручника и затем отпустить его вниз.

Привод ручника осуществляется на задние колеса. Они блокируются посредством поджатия тормозных колодок к поверхности барабанного тормоза. Привод осуществляется с помощью тросового привода.

Основная рабочая тормозная система никак не связана со стояночной. Это две абсолютно разные системы.

То что эти системы не взаимосвязаны, это, как всегда, и хорошо и плохо. Плохо то, что вам нужно покупать отдельно колодки для рабочей тормозной системы и для стояночной. А хорошо то, что если одна система выйдет из строя, в экстренной ситуации вы сможете воспользоваться запасной.

Замена колодок ручного тормоза Шевероле Лачетти

Срок эксплуатации колодок ручного тормоза Chevrolet Lacetti ничем не регламентирован. Тормозные колодки ручника подвергаются замене по мере их износа.

Уровень износа колодок определяется в ходе ревизии задних тормозных барабанов.

Если фрикционные накладки стерлись до отметки в 1,5 (мм), то это сигнал для экстренной замены колодок ручного тормоза Шевроле Лачетти.

Специалисты рекомендуют проводить ревизию тормозной системы, в частности задних тормозных барабанов, не реже 1 раза в 30 000 (км) пробега.

Работа по замене колодок ручного тормоза хоть и не обладает высоким уровнем сложности, но все же должна выполняться мастером с солидным опытом техобслуживания Chevrolet Lacetti. Дело в том, что после замены колодок тормозную систему нужно подвергать тонкой регулировке.

Процесс замены колодок ручника Шевроле Эпика

Останавливаем и глушим машину. Включаем 1 передачу.
Заглядываем в салон и отпускаем регулировочную гайку натяга троса ручного тормоза. Регулировочный механизм спрятан за крышкой (крышка поддевается отверткой).

Начнем с колеса на стороне водителя. Приподнимаем домкратом левую заднюю часть и снимаем колесо. Не забудьте подложить под авто какой-нибудь страхующий упор.

Откручиваем потайной винтик крепления крышки дискового барабана к колесной ступице.

Пробуем снять крышку дискового тормозного барабана.
Если крышка не поддается демонтажу, то необходимо свести тормозные колодки. Для этого в крышке барабана-диска предусмотрено технологическое отверстие (оно прикрыто заглушкой). Сразу за отверстием находится регулятор (зубчатое колесо). На регулятор нужно воздействовать ударной отверткой с плоский шлицом.

После этого крышка должна поддаться, снимаем ее.

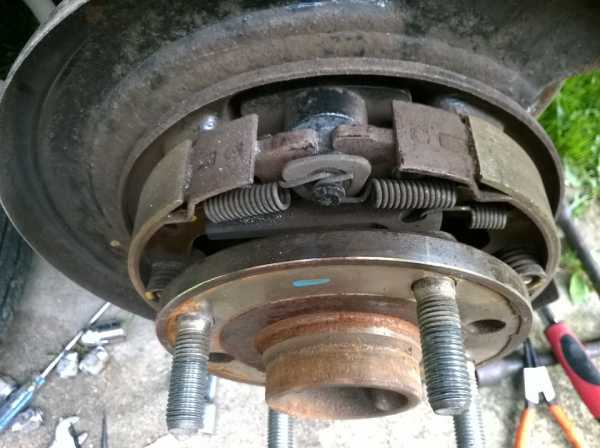

Извлекаем верхние стяжные пружины на передней и задней колодках.

Достаем регулятор зазора между колодками

Обратите внимание, регулятор состоит из 3 частей: втулки с зубчатым колесом и двух наконечников. За время эксплуатации Chevrolet Lacetti резьбовые соединения регулятора успевают порядочно закиснуть

Механизм регулировки следует как следует почистить и разработать, а на резьбовые поверхности следует нанести тонкий слой термостойкой смазки

Механизм регулировки следует как следует почистить и разработать, а на резьбовые поверхности следует нанести тонкий слой термостойкой смазки.

На каждой из колодок снимаем фиксатор-солдатик. Для этого нужно нажать на пружину и провернуть стержень.

Снимаем распорную планку, отведя от ступицы заднюю колодку.

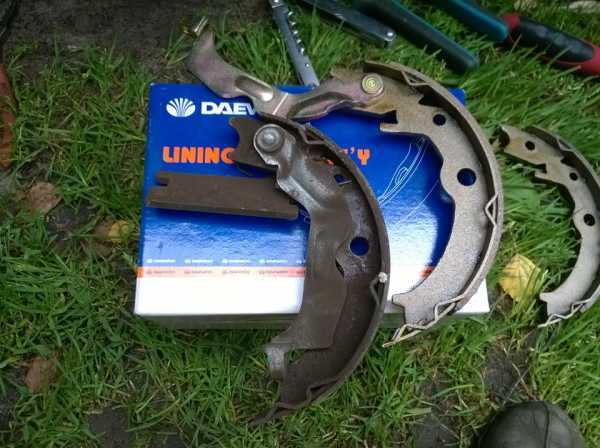

Снимаем изношенные колодки.

Как следует продуваем щит тормозного механизма Шевроле Лачетти и ставим новые тормозные колодки. Диаметр в крайних точках тормозных колодок должен составлять 167,6–167,8 (мм).

Проводим сбор узла в обратной последовательности

Обратите внимание, рабочие поверхности тормозных колодок и дискового барабана следует протереть спиртовой салфеткой. Повторяем все вышеописанные операции на противоположном колесе. Проводим регулировку ручного тормоза

Проводим регулировку ручного тормоза

Делаем пробный заезд, контролируем правильность работы ручного тормоза

Проводим регулировку ручного тормоза. Делаем пробный заезд, контролируем правильность работы ручного тормоза.
