Стартер ford focus 2

Как снять стартер форд фокус: видео,фото

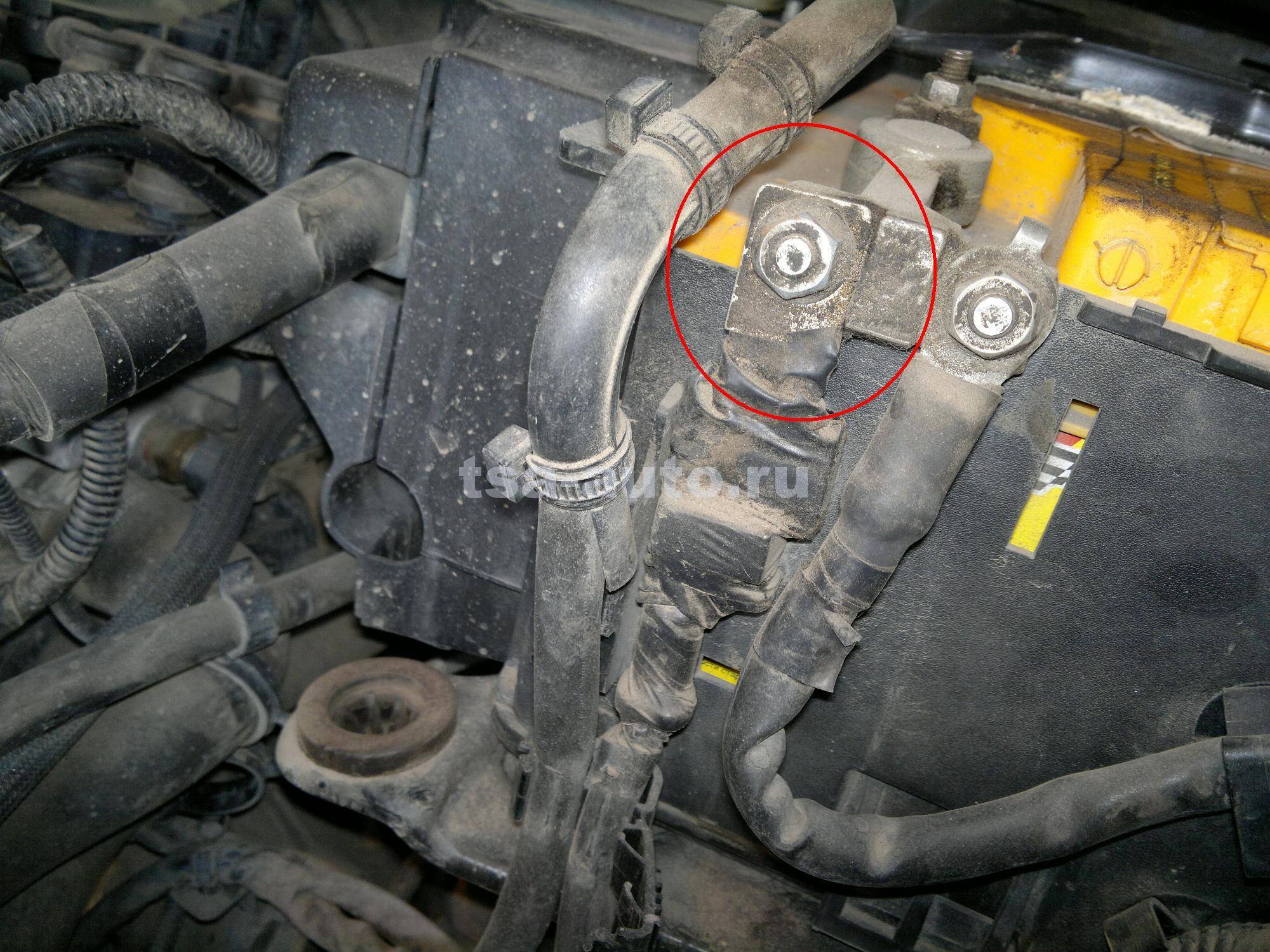

1. Откручиваем от аккумулятора силовой провод, не снимая клемму АКБ, чтобы избежать блокировки магнитолы и подъёмников дверных.
2. Откручиваем хомут воздухозаборника (воздушного фильтра) и снимаем эту гофру,
3. соединяющую фильтр и воздушный коллектор.
4. Прокрутив вытаскиваем трубку, которая идёт от фильтра к крышке клапанов (внизу есть защёлка, которая поддерживает эту трубку снизу). Трубка остаётся на корпусе фильтра, отсоединяем только от крышки клапанов.
5. Посмотрите, где находятся крепления и аккуратно снимите воздушный фильтр.
6. Снять защиту мотора.

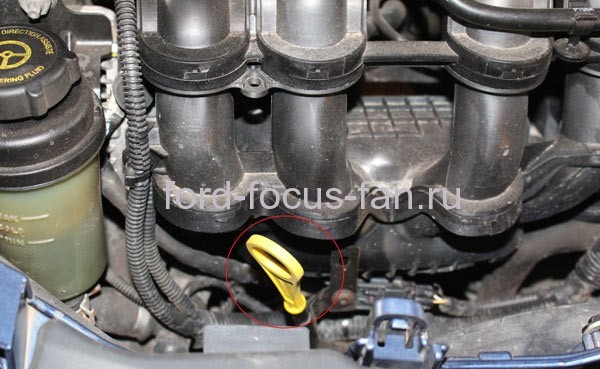

7. Далее снять щуп.

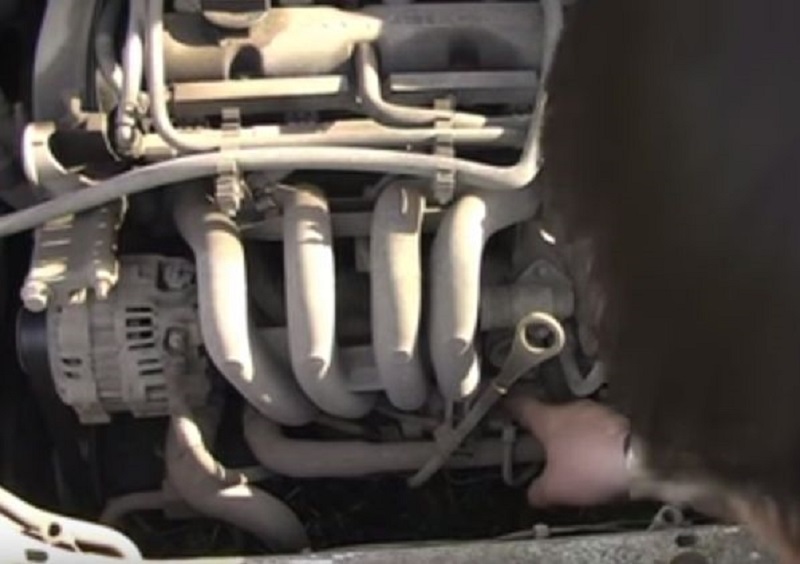

8. Торцовым ключом 8 на 13 откручиваем гайки крепления проводов к втягивающему стартеру.
9. После этого мы откручиваем гайки и отсоединяем провода идущие к стартеру (он крепится на трёх болтах). Болты выкручиваются на ощупь, т.к. их не видно.

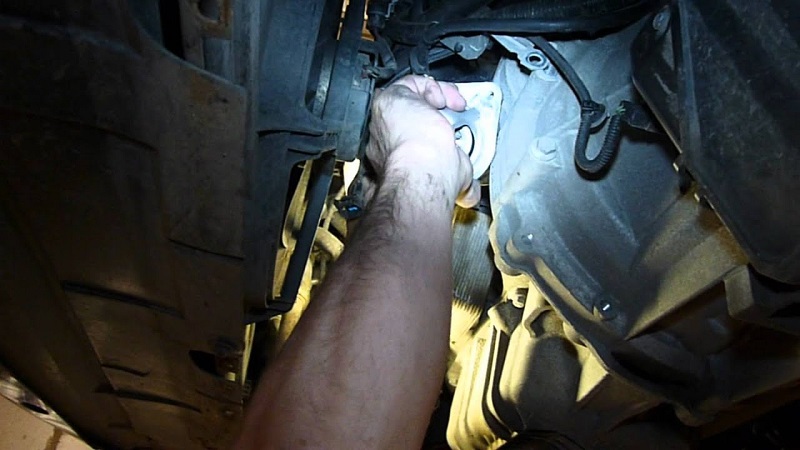

10. Остаётся вытащить стартер.
11. Установка происходит в обратной последовательности.

отсоединяем клемму АКБ

Вытаскиваем щуп открутив болт под звездочку. на=20

Снять защиту ключом под

Снимаем разъём проводки

Сняли разъём, который соединяет старте

Стартер Форд Фокус 1.6

Вывод: На ремонт стартера нужны качественные запчасти. я не давно купил бендикс, который па работал всего месяц, заплатил за бендикс и за работу. И соответственно мне пришлось, купить другой стартер. НА рабкоре за ту сумму которую я потратил на ремонт За 10000.ты бэушный. Делайте выводы прежде чем заняться ремонтом стартера.

Стартер Ford Focus 2

Ford Focus второй генерации сохранил ремонтопригодность, как и первый. Многие операции по ремонту, включая демонтаж, разборку и починку пускового устройства, легко проводить самостоятельно. Стартер Форд Фокус 2 повреждается из-за множества причин. Конкретную неисправность удаётся выявить с помощью грамотной диагностики.

Ремонт и замена

Служит стартер Ford Focus 2 примерно 5-6 лет. Затем ему требуется восстановление или замена. Как правило, если ремонт подразумевает замену большей части деталей, целесообразнее установить новое устройство. Один из приемлемых вариантов для замены — Bosch 001107417. Неплохо зарекомендовали себя также другие модели этого производителя под номерами 986021351, 0001108408. Хвалят владельцы ещё изделия от Valeo — 458371, 458470. А также Delco Remy — DRS3797, DRS3797N.

Чаще всего при восстановлении фордовского стартера заказывают такие запчасти:

• разборное втягивающее реле — 2339304047;
• щёточный держатель с угольками — артикул 1004336526;
• бендикс — номер по каталогу 1006209804.

При более сложных поломках, например, межвитковом замыкании обмоток, ремонт не проводится. Намного легче приобрести новое устройство за 7-8 тысяч рублей. Если повредился якорный коллектор, то в зависимости от степени дефекта и его характера, возможен ремонт. Замену ротора редко проводят, так как запасная часть стоит дорого.

Снятие

Пошаговая инструкция демонтажа пускового устройства на Форд Фокус 2:

• записать где-нибудь на бумаге, запомнить разблокировочный код акустической системы;
• обесточить электрическую цепь автомобиля — поднять крышку АКБ, скинуть минусовую клемму;
• скинуть защитную накладку — выкрутить саморезы;
• снять датчик уровня масла и все 3 гайки проводов с выжимного реле;
• вытащить контактную колодку, которая держится на двух гайках (13, 10) — крепления легко выкручиваются приспособлением из трещотки, головки и удлинителя;
• скрутить фиксационные болты стартера, используя трещотку — крайние гайки легкого выкрутить, неудобно средний, расположенный напротив троса КПП;
• вывести стартер из зацепления с венцом маховика, вытащить между трубками системы охлаждения — они резиновые, их можно без опаски подвигать, отгибать.

Демонтировать стартер можно и сверху, без смотровой ямы или подъёмника. Тогда в этом случае придётся немало потрудиться. Перед этим нужно будет снять переднюю крышку защитного коробка и фиксирующую скобу АКБ. Обязательно демонтировать воздушный фильтр, декоративную радиаторную накладку.

Разборка проводится, согласно классической инструкции для всех роторных стартеров. Проблему могут вызвать крепления втягивающего реле — потребуется инструмент под звёздочку (TORX). Причина сложности — со временем винты прикипают, сразу их не сорвёшь. Поможет состав ВД-40 или жидкий ключ. Нужно обработать средством проблемные крепления, затем выждать минут 5-10. Если винты не поддадутся и после этого, их нужно будет высверливать. Потом заменить на аналогичные крепления по резьбе, длине.

Проверка работоспособности

Сначала тестируют работу бендикса плоской отвёрткой. Для этого шестерню привода проворачивают в одном направлении — она должна крутиться вместе с валом. А в обратном направлении — только на валу. Другими словами, вал должен вращаться только в одну сторону. Если это не так — приводной вал на замену.

Проверка электродвигателя с подключением к заведомо рабочему и хорошо заряжённому аккумулятору:

• один провод проложить от плюсовой клеммы АКБ на верхний болт пускателя, другой — от минусовой клеммы на корпус устройства;
• плюсовой провод от АКБ подключить к нижнему болту тягового реле, а минус — опять на корпус.

В обоих случаях стартер должен начать вращение с большой скоростью. Иначе его придётся разобрать, чтобы проверить уже внутренние части.

Выжимное проверяется так: замыкаются верхний контакт и клемма управления. Втягивающее реле обязано сработать, обгонная муфта переместиться вдоль вала, а стартер начать вращение.

Заменять стартер Ford Focus 2 желательно на устройства, произведённые фирмами Bosch, Valeo, Delco Remy. Демонтаж устройства возможен как снизу, так и сверху машины. Только в последнем случае придётся снимать много навесного оборудования. Снятый пускатель нужно грамотно проверить, разобрать, очистить и при необходимости — починить.

Последовательность контроля работоспособности стартера

Если при переводе ключа зажигания в положение «Старт» стартер не подает никаких признаков жизни, необходимо выполнить следующую последовательность действий:

1. Измерить мультиметром напряжение на клеммах аккумулятора. Должно быть не менее 12 Вольт для запуска двигателя. Если меньше, следует зарядить аккумуляторную батарею.

2. Далее необходимо произвести измерение качества шины «земля» автомобиля. Следует проверить контакты шины «минус АКБ» — кузов автомобиля и «минус АКБ»-корпус двигателя, собственно, стартера. Это лучше сделать, включив зажигание, и измеряя напряжения между минусом АКБ, металлическими элементами корпуса двигателя и зачищенными элементами кузова двигателя. Напряжения должны быть строго 0,0 Вольт. Если больше, возможно нарушены контакты соединений.

3. Перед проведением дальнейших действий лучше произвести компьютерную диагностику. Во многих автомобилях запуск двигателя может блокировать иммобилайзер, возможно, требуется привязка ключа. Неисправность узлов автоматической коробки переключения передач также может ввести режим запрета на запуск авто.

4. Для дальнейшей диагностики стартера требуется электрическая схема автомобиля и схема расположения реле и предохранителей. Система запуска автомобиля может быть организована одним из двух способов. В автомобилях более ранних годов выпуска напряжение на втягивающее реле стартера подавалось непосредственно с контактной группы замка зажигания. Неисправность контактной группы приводит к отсутствию напряжения, подающегося на втягивающее реле. В таком случае необходимо проверить наличие контактов по схеме подключения замка зажигания. В современных автомобилях для управления срабатыванием стартера используется реле стартера, обычно устанавливаемое в блоке реле и предохранителей в подкапотном пространстве. Необходимо проверить исправность реле, наличие на его входном контакте напряжения +12 Вольт. Можно принудительно включить стартер, замкнув контакты реле.

5. Далее переходят непосредственно к работам со стартером. Он обычно расположен в области маховика. Более удобное расположение – между двигателем и радиатором системы охлаждения. В этом случае доступ к нему упрощен. Хуже, если стартер расположен за двигателем под выпускным коллектором. В любом случае, необходимо отследить путь пролегания проводов, идущих от стартера. От него отходят два проводника: один толстый (сечение не менее 25 кв.мм.) для запуска электродвигателя и тонкий – для управления втягивающим реле.

6. В первую очередь необходимо в удобном месте зачистить тонкий проводник, подсоединить к нему провод сечением не менее 2 кв.мм. и заизолировать место соединения. Затем перевести коробку передач в нейтральное положение. После этого соединить подключенный проводник к положительной клемме заряженного АКБ. Если при этом не последует никаких действий со стороны стартера, возможны следующие варианты:

• неисправность обмотки втягивающего реле (обрыв);
• износ щеток электродвигателя стартера;
• поломка ламелей коллектора;
• обрыв обмотки якоря;
• отсутствие контакта на разъеме тонкого провода (часто встречается, когда тонкий проводник приходит в разъем «под фишку», его иногда достаточно просто пошевелить);
• отсутствие заземления на корпусе двигателя автомобиля (для большей уверенности можно мощным проводом соединить корпус двигателя с минусом АКБ).

7. Если втягивающее реле сработало уверенно, но электродвигатель стартера не вращается, следует проверить наличие напряжения + 12 Вольт на выходе толстого проводника. Он обычно имеет соединение «под гайку», иногда контакты подгорают и обугливаются. В таком случае следует снять и зачистить контактные зоны. Также следует проверить соединение толстого проводника в области положительной клеммы аккумуляторной батареи.

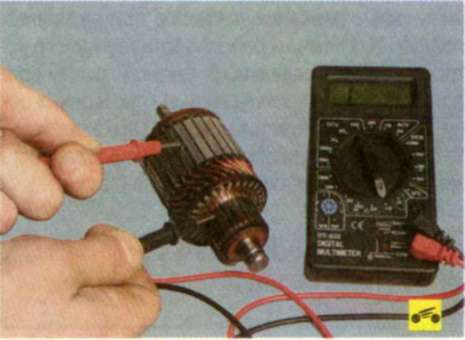

8. С помощью мультиметра можно проверить сопротивление обмотки втягивающего реле (между подсоединенным проводником и корпусом двигателя оно должно быть в пределах от 3 до 20 Ом для различных типов стартеров).

9. В случае, когда предыдущие действия не привели к положительному результату, необходимо приступить к диагностике неисправности на снятом с автомобиля стартере.

Видео — как замкнуть стартер на прямую, если он не крутит:

Как снять стартер на Форд Фокус 2

В один день может случиться такое, что машина просто-напросто не захочет заводиться, по причине неисправности стартера

Столь печальная история может произойти с каждым автолюбителем, поэтому важно знать, как производится замена стартера на Форд Фокус 2

Как и предшественник, второе поколение этого автомобиля сохранило отличную ремонтопригодность, благодаря чему даже неискушённый в таких вещах человек может осуществить большинство операций по снятию/установке тех или иных деталей и агрегатов самостоятельно, а вот ремонт лучше производить в специализированных сервисных центрах. Конкретно же снятие стартера не отнимет у вас много времени и сил, но вам придётся быть аккуратным, поскольку моторный отсек спланирован весьма компактно, и одним неловким движением можно увеличить количество деталей, которым требуется ремонт.

Плоская отвертка. Торцовые ключи на 13 и 10. Звездочка, она же TORX Т-30.

Замена стартера Ford Focus | Стоимость и обслуживание

Ford Focus

Найдите свою стоимость

4.8

(2 074 отзыва)

Найдите свою стоимость

В наш ремонт входит:

Сертифицированные механики  •   12 месяцев | Гарантия на 12 000 миль

Простое онлайн-бронирование  •  7 дней в неделю

Учить больше:

2014 Форд Фокус

2,0 л L4 S • 70 000 миль

, Техас 77380

$377 — 461 $

2017 Ford Focus

2.

, CA 93705

$145 — $177

2017 Ford Focus

2.0L L4 • 89,999 миль

, CA 93705

454 $ — $554

2014 Форд Фокус

2.0L L4 • 73 000 миль

, Техас 77459

$377 — $461

2009 Форд Фокус

2.0L L4 • 90 000 миль

, КА 92324

$322 — $394

2002 Форд Фокус

2.0L L4 • 0 миль

, CA 92505

$238 — $290

2003 Ford Focus

2.3L L4 LX • 206 430 миль

, CA 92507

$386 — 472 доллара

2009Форд Фокус

2.0L L4 • 158 000 миль

, NV 89014

$324 — $396

2012 Форд Фокус

2.

, CA 92056

$383 — $469

2012 Форд Фокус

2.0L L4 • 187 000 миль

, CA 92802

$350 — $428

Последнее обновление: 7 сентября 2021 г., 16:23

Почему РемонтСмит?

Мы выполняем более 600 услуг по ремонту и техническому обслуживанию, включая замену масла, тормоза, диагностика, ремни и шланги и многое другое. Лучшая часть? Мы приезжаем к вам со всеми необходимыми инструментами и запчастями.

Предварительные цены

Бронирование онлайн

Качественное обслуживание

Полная гарантия

Ремонт стартера Ford Focus 2 2005-2008

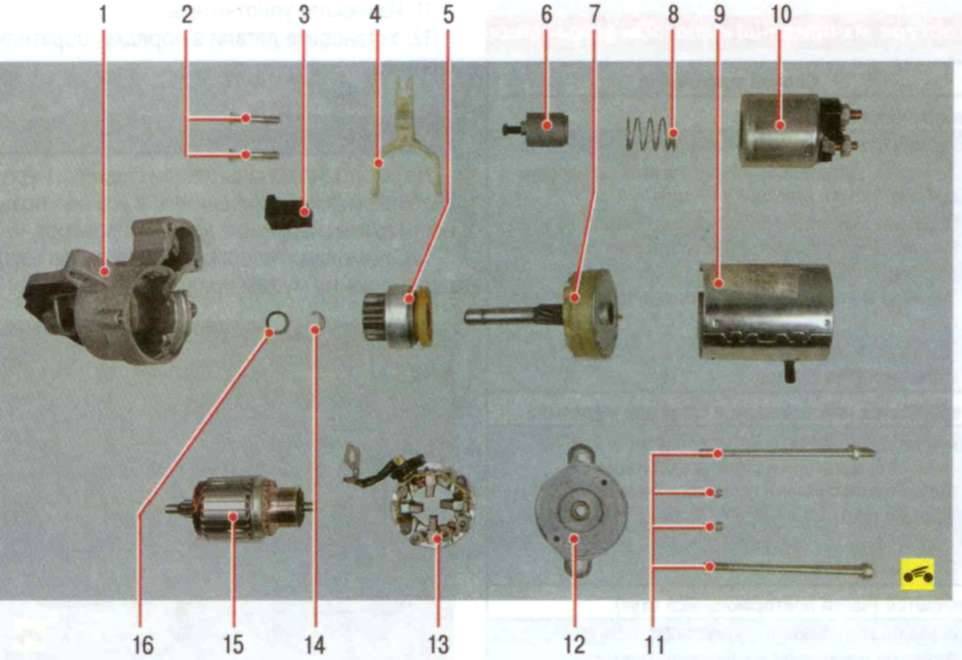

Рис. 10.4 . Детали стартера: 1 – крышка со стороны привода; 2 – рычаг привода; 3 – якорь реле; 4 – резиновый уплотнитель; 5 – возвратная пружина; 6 – корпус тягового реле; 7 – корпуса щеток в сборе с пружинами; 8 – щеткодержатель; 9 – крышка со стороны коллектора; 10 – крышка подшипника; 11 – стопорная шайба; 12 – упорная шайба; 13 – корпус стартера; 14 – ротор стартера; 15 – планетарный редуктор; 16 – муфта свободного хода

На рис. 10.4 показаны детали стартера. Перед разборкой стартера убедитесь в его неисправности путем следующих простых проверок.

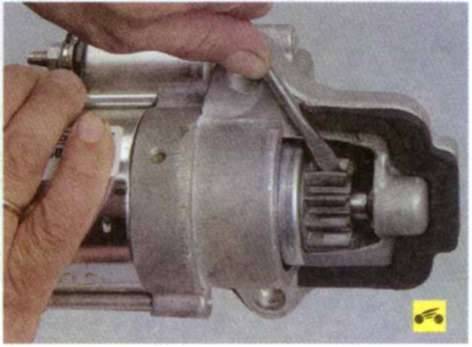

1. С помощью отвертки проверьте легкость перемещения муфты привода вдоль вала.

2. Проверните шестерню привода. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении.

3. Соедините проводами для «прикуривания» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а другим — к выводу управляющего провода тягового реле. Если тяговое реле исправно, то раздастся щелчок и муфта привода выдвинется. В противном случае тяговое реле подлежит замене.

4. Отсоедините провод от управляющего вывода тягового реле и подсоедините его к нижнему контактному болту тягового реле. Якорь стартера должен начать вращаться с частотой более 6000 мин -1 . В противном случае отремонтируйте стартер.

Вам потребуются: ключи «на 7» и «на 13», отвертки с плоским и крестообразным лезвиями.

1. Отверните гайку нижнего контактного болта тягового реле…

2. …и отсоедините шину от контактного болта тягового реле.

3. Выверните три винта крепления тягового реле к крышке стартера со стороны привода.

4. …и снимите тяговое реле, отсоединив якорь от рычага привода.

5. Извлеките из корпуса тягового реле якорь и возвратную пружину.

6. Выверните два винта…

7. …снимите крышку подшипника…

8. …и уплотнительное кольцо.

9. Снимите стопорное кольцо…

10. …и упорную шайбу.

11. Выверните два болта…

12. …и снимите крышку со стороны коллектора.

13. Снимите щеткодержатель в сборе с корпусами щеток.

14. При необходимости снимите корпуса щеток и пружины.

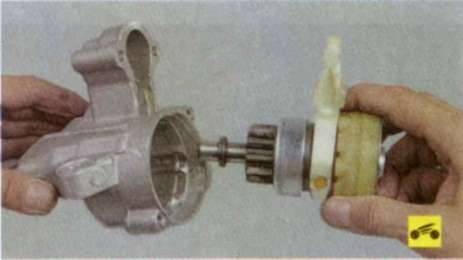

15. Снимите крышку со стороны привода и извлеките ротор из корпуса стартера.

16. Снимите резиновый уплотнитель…

17. …и извлеките из крышки привод в сборе с рычагом.

18. Снимите рычаг привода.

19. Сдвиньте по валу якоря ограничительное кольцо…

20. …и снимите стопорное кольцо, поддев его отверткой.

21. Снимите ограничительное кольцо…

22. …и привод с вала планетарного редуктора.

23. Осмотрите щеткодержатель. Проверьте высоту щеток в щеткодержателе. Проверьте с помощью омметра изолированные корпуса на замыкание с корпусом. Сопротивление должно стремиться к бесконечности.

24. На шлицах и цапфах вала якоря не должно быть повреждений (забоины и задиры). Коллектор якоря не должен иметь следов обгорания. Незначительное обгорание устраните ветошью, смоченной в бензине, и мелкозернистой наждачной бумагой. С помощью омметра проверьте обмотку якоря на короткое замыкание. Сопротивление должно стремиться к бесконечности.

25. Проверьте, легко ли перемещается якорь тягового реле стартера, замыкаются ли контактные болты контактной пластиной (с помощью омметра).

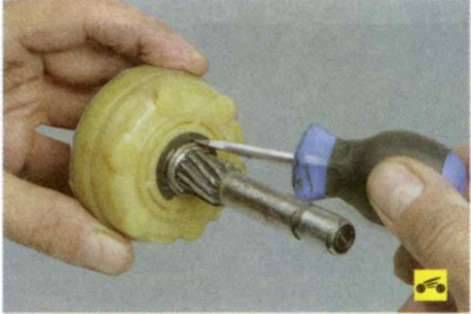

26. Проверьте привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены или повреждены либо шестерня проворачивается в обоих направлениях, замените привод.

27. На рычаге привода стартера не должно быть трещин и следов значительного износа пазов вилок.

Соберите стартер в последовательности, обратной разборке, с учетом следующих особенностей.

1. Смажьте шлицевую поверхность вала якоря кремнийсодержащей смазкой.

В процессе эксплуатации муфту привода не нужно смазывать. Однако необходимо очистить ее от грязи. Не применяйте для очистки привода средства, которые могут вымыть заложенную в его муфту смазку.

2. Смажьте моторным маслом подшипники (втулки) в крышках стартера.

3. Для установки ограничительного кольца воспользуйтесь раздвижными пассатижами.

4. При установке щеткодержателя на якорь разведите щетки и зафиксируйте оправкой (например, торцовой головкой из набора инструментов).

5. Перед установкой тягового реле нанесите на поверхность реле, контактирующую с крышкой стартера со стороны привода, тонкий слой силиконового герметика.

Где находится стартер на форд фокус 2

• Ford Focus 2
  • Двигатель
    • Замена ремня ГРМ
    • Инструмент ГРМ
    • Замена муфт VCT
    • Замена бендикса стартера
    • Дроссельная заслонка Форд Фокус 2
  • Трансмиссия
    • Запчасти для замены сцепления
    • Замена сцепления (часть 1)
    • Замена сцепления (часть 2)
    • Замена сцепления (часть 3)
    • Датчик заднего хода Форд Фокус 2
  • Подвеска
    • Сайлентблоки задней подвески Фокус 2
    • Сайлентблоки передних рычагов Форд Фокус 2
    • Ступичный подшипник Форд Фокус 2. Замена
  • Электрика
    • Замена подшипников генератора
    • Ближний свет Форд Фокус 2
    • Аккумулятор Форд Фокус 2
    • Прошивка Форд Фокус 2
    • Подсветка номера Форд Фокус 2
    • Не открывается багажник Фокус 2
    • Моторчик печки Форд Фокус 2
  • Замена бензонасоса Фокус 2
  • Дворники Форд Фокус 2
  • Расширительный бачок Фокус 2
  • ISOFIX для Форд Фокус 2
• Ford C-Max
• Ford Fusion
  • Замена тормозных дисков
  • Универсальные брызговики
  • Замена пыльника ШРУС
• Opel Astra J
  • Термостат A16XER
  • Cпойлер бампера Astra J
  • Астра j. Запчасти для ТО
• Mitsubishi ASX
  • Плановое ТО MITSUBISHI ASX
  • Плановое ТО MITSUBISHI ASX часть 2
• ВАЗ 2112
• Полезные мелочи
  • Отзыв о Форд Фокус 2
  • Авто аксессуары с Алиэкспресс
  • Ключи с Алиэкспресс
  • АЗС самообслуживания Лукойл
  • Выкидной ключ КИА Церато

Стартер Форд Фокус 2. Замена бендикса

Все началось с того, что при запуске двигателя стали появляться срывы. В принципе было понятно, что дело в бендиксе, но не было времени им заняться. Прошло около недели с момента особо тревожных симптомов (2-3 срыва подряд), пока я с трудом смог завести двигатель с 10 раза. Пришлось отменить все свои планы и поставить машину в гараж на время поиска запчасти и устранения неисправности.

На замену купил бендикс Bosch 1006 209 804

Снятие стартера

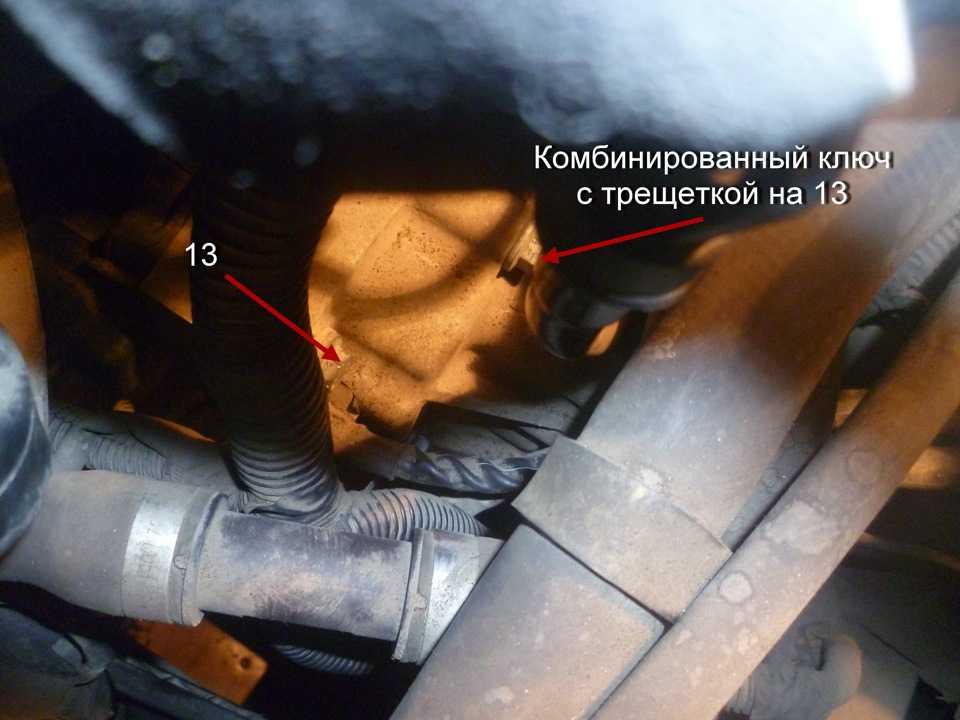

Стартер Форд Фокус 2 крепится двигателю тремя болтами на 13, к первым двум можно добрать сверху, к третьему снизу. Лучше сразу снять корпус воздушного фильтра и дроссельный узел.

Отсоединяем аккумулятор, приподнимаем автомобиль, снимаем защиту двигателя. Выкручиваем болты стартера и размыкаем разъем втягивающего реле, вот он

Нижний болт

и два верхних

Стартер нужно снимать со всеми проводами от генератора и до плюсовой клеммы аккумулятора. Откручиваем клемму от генератора

и от плюса аккумулятора

Далее нужно разрезать хомутик и снять защелки крепящие данный провод. При сборке можно будет закрепить его на кабельные стяжки.

Подаем стартер вправо, выводя его из корпуса кожуха сцепления. Там же рядом увидите еще пару разъемов, один из них датчик заднего хода, их тоже отсоединяем, чтобы не мешались.

Стартер Форд Фокус 2 вынимается вниз, но места в моторном отсеке мало, поэтому показываю на фото его положение перед тем как он был снят, в других положениях этого сделать не получалось, мешает нижний патрубок системы охлаждения. Его немного нужно вдавить и отодвинуть.

Снятый стартер Форд Фокус 2, маркировка BOSCH 0001108408

Разборка стартера

Далее приступаем к разборке. Сразу скажу, что втягивающее мне снять не удалось, болты тоrх закисли, один из них смялся и я это дело оставил, на будущее придется их высверлить, приготовив замену. Пришлось снимать и вставлять бендикс через вилку. Ничего сложного в этом нет.

Раз уж разобрали, осматриваем состояние коллектора, щеток и проверяем смазку. Но самое интересное — это снятие стопорного кольца бендикса.

Чтобы его снять нужно сбить верхнюю обойму подходящей по диаметру головкой или оправкой, потом отверткой поддевается и снимается кольцо, обойма и можно вытащить сам бендикс, разжав немного вилку включения, т.к. втягивающее реле не снято.

При сборке со стопорным кольцом могут возникнуть проблемы. Советую снять кольцо, сжать его пассатижами, а потом ставить на вал. Оно скорее всего деформируется и станет не очень круглым, но если этого не сделать, на месте пассатижами оно не сожмется, так как очень упругое. Насадить обойму на место поможет рожковый ключ на 12 или 13, используем его как вилку. Держать будет.

Новый и старый бендикс:

Далее чистим стартер изнутри, также желательно разобрать редуктор, промыть и смазать шестерни механизма редуктора

Будьте осторожны при вставке ротора в в корпус, магнит резко втягивает ротор и щетки могут остаться у вас в руках

Собрать все на место поможет головка на 22

Еще несколько фото разобранного редуктора. В данном стартере шестеренки на игольчатых подшипниках с маркировкой INA. На таком же стартере в C-Max был редуктор, где шестеренки были на втулках.

Теперь все смазываем, собираем и устанавливаем на автомобиль. После данной переборки звук стартера стал тише и приятнее, бендикс работает исправно.

Коды запчастей:

• Бендикс — 1 006 209 804
• Втягивающее реле — 2 339 304 047
• Щеточный узел — 1 004 336 526
• Ремкомплект на стартер Форд Фокус 2 — 1 007 010 093 (стопорное кольцо и ограничительная юбка бендикса, стопорная шайба для якоря и резинка установленная на вилку)

Проблемы с системой пуска

Основным компонентом системы пуска является стартер. Многие автолюбители полагают, что систему пуска в качестве места дислокации поломки можно исключить, если стартер при запуске крутит.

Справедливости ради отметим, что иногда действительно неполадка со стартером проявляется в том, что во время запуска ничего не происходит. Но есть другие варианты.

Щелчки во время запуска означают, что аккумулятор может быть разряжен или свидетельствует о перегоревшей обмотке втягивающего реле. Если крутит стартер, но медленно – возможно контакты плохо взаимодействуют между собой или щетки стартера уже стерлись.

На Форд Фокус 2 бывает и обратная ситуация, мотор завелся, а стартер не отключился. Тогда есть смысл проверить, не залипают ли контакты. И последнее в данном разделе – иногда стартер крутится, но не цепляет маховик.

Если раздается характерный скрежет, скорее всего, это именно ваш вариант. Что нужно проверить? Не поврежден ли венец маховика. Обобщая все написанное, хотим напомнить, что ситуация в которой Форд фокус 2 не заводится, стартер крутит не указывает на то, что причину нужно искать в другом месте. Все равно продиагностируйте стартер.

Срок службы стартера

При малейших отклонениях от работы в штатном режиме, нужно знать как снять стартер на Форд Фокус 2, особенности его замены и подбора по артикулам агрегата целиком или деталей для замены.

Снимаем стартер на Форд Фокус 2 своими руками

Общий алгоритм снятия.

Возможно, что без опыта работы с электрическими машинами, реле, электродвигателями нам и не удастся отремонтировать стартер самостоятельно, но платить мастеру за элементарную замену около 1,5 тысячи не хочется. Тем более, что работа не особо сложная и её можно выполнить, имея минимальный набор инструментов (воротки, головки, ключи, отвёртки) и смотровую яму или подъёмник, поскольку снять стартер из-под капота не получится никак. Замену проводим в таком порядке:

1. Устанавливаем автомобиль на эстакаду или смотровую яму, открываем капот и откручиваем плюсовую клемму от аккумулятора. Плюсовую для того, чтобы не сбились настройки оборудования в зависимости от комплектации.
2. Снимаем колодец масляного щупа. Для этого откручиваем болт фиксации трубки.
3. Теперь аккуратно снимаем гофрированный рукав воздушного фильтра.

Разбираем стартер для замены тягового реле, щеткодержателя со щетками и элементов привода.

…и снимаем гайку и наконечник провода.

Крестообразной отверткой отворачиваем два винта крепления тягового реле.

Снимаем тяговое реле.

Вынимаем якорь тягового реле…

…и пружину якоря.

Снимаем переднюю крышку.

…и снимаем заднюю крышку.

Вынимаем якорь из корпуса стартера.

…снимаем опору рычага привода.

Вынимаем привод из передней крышки.

Отверткой поддеваем крышку…

…и снимаем крышку планетарного редуктора.

Вынимаем три сателлита планетарного редуктора.

Снимаем ограничительное кольцо.

Пассатижами снимаем запорное кольцо.

Снимаем обгонную муфту с шестерней привода в сборе.

Отверткой сдвигаем из проточки…

…и снимаем стопорное кольцо.

Снимаем коронную шестерню с вала привода

Щипцами разжимаем стопорное кольцо…

…и вынимаем его из проточки обгонной муфты.

Снимаем рычаг привода.

Внешним осмотром проверяем состояние коллектора и обмоток якоря. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллектора якорь следует заменить.Задиры и наволакивание материала подшипников скольжения на шейки вала устраняем самой мелкой шкуркой с последующей полировкой. Концы обмоток должны быть хорошо припаяны к ламелям. Почернение обмоток и отделение от них лаковой изоляции не допускается.

Омметром проверяем замыкание обмотки якоря на его сердечник.

Сопротивление должно быть очень большим (стремиться к бесконечности). Неисправный якорь заменяем.

Сопротивление должно быть очень большим (стремиться к бесконечности). В противном случае щеткодержатель заменяем новым. При сильном износе щеток меняем щеткодержатель в сборе. Сборку стартера выполняем в обратной последовательности. На шестерни планетарного редуктора наносим смазку ШРУС-4. Щеткодержатель монтируем до установки якоря в корпус стартера. Перед монтажом щеткодержателя на коллектор якоря, вдвигаем щетки в направляющие и привязываем проволокой. После установки щеткодержателя на коллектор якоря устанавливаем заднюю крышку и крепим к ней щеткодержатель. После этого отвязываем проволоку, и щетки под действием пружин выдвинутся к коллектору.

Тяговое реле устанавливаем так, чтобы его управляющий вывод был расположен с правой стороны.

• Сигнализация пандора какую выбрать



• Как почистить фильтр гур на bmw e65



• Torque pro obd2 как пользоваться



• Шкода карок или рено каптур что лучше



• Коврики в весту какие лучше

Устройство стартера двигателя автомобиля и принцип работы

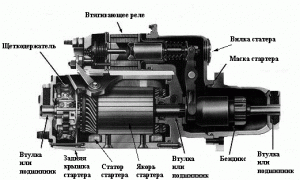

Основные составляющие элементы стартера:

• электродвигатель;
• втягивающее реле;
• шестерня с бендиксом;

В двух словах, на коленчатом валу двигателя установлен маховик с зубчатым венцом. При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет  шестерню от вала, когда обороты двигателя превысят обороты стартера.

• Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
• Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ.  Щетки, в свою очередь, соединяясь с частью ротора  и  подавая  на него напряжение, заставляют  вращаться  электродвигатель  стартера.
• Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад,  вступают  в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

Принцип работы стартера заключается в следующем. В салоне автомобиля имеется замок зажигания, имеющий  несколько положений, в том числе  положение «Включено»  и положение  «Старт». При повороте ключа в замке зажигания, в положении «Пуск» ток, передающийся по цепи от АКБ,  поступает на втягивающее реле стартера.

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ,  а другой  соединен  со щетками электродвигателя. Когда сердечник дойдет до конца  реле, при этом шестерни уж вошли в зацепление с маховиком,  медная пластина, находящаяся на конце сердечника, замыкает эти два контакта  и напряжение поступает  в электродвигатель.

Электромотор начинает вращаться, соответственно, вращается и коленчатый вал двигателя, после чего ДВС автомобиля запускается. После запуска сердечник вернется в свое первоначальное положение, бендикс выйдет из зацепления с маховиком и стартер отсоединится от двигателя. Затем ДВС начинает работать в автономном режиме и не требует подключение сторонних источников электропитания, а генератор автомобиля заряжает АКБ.

Что касается типов стартеров, встречаются:

• Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его  корпус. Электродвигатель таких стартеров обладает высоким  КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с дизельными моторами и на бензиновые авто с более мощными двигателями.
• Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает  быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления  шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после первого поворота ключа двигатель не запускается, после запуска мотора стартер крутится вместе с двигателем и т.д.

Ремонт стартера в автомобиле Ford Focus 2

На рис.1 показаны детали стартера. Перед разборкой стартера убедитесь в его неисправности путем следующих простых проверок.

1. С помощью отвертки проверьте легкость перемещения муфты привода вдоль вала.

2. Проверните шестерню привода. Она должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении.

3. Соедините проводами для «прикуривания» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а другим — к выводу управляющего провода тягового реле. Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода. В противном случае тяговое реле подлежит замене.

4. Отсоедините провод от управляющего вывода тягового реле и подсоедините к нижнему контактному болту тягового реле. Якорь стартера должен начать вращаться с частотой более 6000 мин»‘. В противном случае отремонтируйте стартер.

Вам потребуются: ключи «на 7» и «на 13», отвертки с плоским и крестообразным лезвием.

Рис. 1. Детали стартера: 1 — крышка со стороны привода; 2, 11 — болты крепления; 3 — резиновый уплотнитель; 4 — рычаг привода; 5 — муфта свободного хода; 6 — якорь реле; 7 — планетарный редуктор; 8 — возвратная пружина; 9 — корпус стартера; 10 — корпус тягового реле; 12 — крышка со стороны коллектора; 13 — щеткодержатель; 14 — стопорная шайба; 15 — ротор стартера; 16 — упорная шайба.

1. Отверните гайку нижнего контактного болта тягового реле.

2. . и отсоедините шину от контактного болта тягового реле.

3. Выверните три винта крепления тягового реле к крышке стартера со стороны привода.

4. . и снимите тяговое реле, отсоединив якорь от рычага привода.

5. Извлеките из корпуса тягового реле якорь и возвратную пружину.

6. Выверните стяжные болты.

8. Выверните два болта..

9. . снимите крышку подшипника..

10. . и извлеките щеточный узел.

11. Извлеките ротор из корпуса стартера.

12. Снимите резиновый уплотнитель.

13. . и извлеките планетарный редуктор.

14. Подденьте отверткой.

15. . и снимите рычаг привода.

16. Снимите ограничительное кольцо.

17. . и отсоедините от вала якоря механизм редуктора.

18. Снимите ограничительное кольцо.

19. . и удалите крышку.

20. Снимите с вала пластмассовую шестерню.

21. Снимите шестерни с направляющих.

22. Разожмите и извлеките стопорное кольцо.

23. Снимите уплотнитель.

24. Осмотрите щеткодержатель. Проверьте высоту щеток в щеткодержателе. Проверьте с помощью омметра изолированные корпуса на замыкание с корпусом. Сопротивление должно стремиться к бесконечности.

25. На шлицах и цапфах вала якоря не должно быть повреждений (забоины и задиры). Коллектор якоря не должен иметь следов обгорания. Незначительное обгорание устраните ветошью, смоченной в бензине, и мелкозернистой наждачной шкуркой. Проверьте обмотку якоря на короткое замыкание с помощью омметра. Сопротивление должно стремиться к бесконечности.

26. Проверьте, легко ли перемещается якорь тягового реле стартера, замыкаются ли контактные болты контактной пластиной (с помощью омметра).

27. Проверьте привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены или повреждены либо шестерня проворачивается в обоих направлениях, замените привод.

28. На рычаге привода стартера не должно быть трещин и следов значительного износа пазов вилок.

29. Смажьте шлицевую поверхность вала якоря кремнийсодержащей смазкой.

Предупреждение

В процессе эксплуатации муфту привода не нужно смазывать. Однако необходимо очистить ее от грязи. Не применяйте для очистки привода средства, которые могут вымыть заложенную в его муфту смазку.

30. Смажьте моторным маслом подшипники (втулки) в крышках стартера.

31. Соберите стартер и все демонтированные узлы в последовательности, обратной снятию.
