Ремонт стартера на ваз 2110, ваз 2111, ваз 2112

Как проверить работоспособность стартера на ваз 2110

Конечно, разобрать устройство вы всегда успеете, но проверить, почему устройство не работает, следует.

И эту проверку можно сделать:

Нужно крутить шестерню в ту же сторону, что и якорь, пока устройство не повернется, и попробовать в обратную сторону, а этого не должно получиться. А если катится в обратную сторону, это уже неисправность.
Также стоит проверить перемещение муфты по валу, для этого используйте отвертку. Если агрегат работает нормально, сцепление должно крутиться легко и без заеданий.
Чтобы проверить работоспособность стартера, нужно подключить провода от аккумуляторной батареи. При исправном устройстве муфта будет издавать характерный щелчок при вытягивании, а если она вообще не включается, придется разбирать стартер и выяснять причину.
Если стартер вообще перестает крутиться, нужно проверить якорь, то есть снять тросик и подсоединить его к болту с контактами. Если якорь хороший, он будет вращаться очень быстро, но бывают случаи, когда движение слишком мало, и в этом случае якорь не сработает.

А теперь стоит поговорить о том, как правильно отремонтировать стартер на ВАЗ 2110 своими руками. И сразу стоит отметить, что не снимая стартер с автомобиля, невозможно проверить его работоспособность и даже не проводить ремонтные работы.

Для чего нужно реле

Замена реле стартера на ваз 2110

Тяговое реле обеспечивает запуск шестерни привода. Запуск происходит в сцеплении с зубчатым механизмом маховика коленвала. Также, обеспечивается питание электродвигателя стартера. В момент включения стартера, начинает передаваться энергия от аккумуляторной батареи. Путь энергии проходит через переключатель зажигания.

Ваз 2110 дополнительное реле стартера

Таким способом подается питание на каждую обмотку тягового реле. Обмотки имеют два вида:

Втягивающая обмотка.
Удерживающая обмотка.

Как только состоится процесс замыкания контактов реле, втягивающая обмотка отключается. Исправное реле имеет предел напряжения, которое не должно превышать показателя в 8 В. Температура при этом процессе не должна превышать 25 градусов по шкале Цельсия

Если напряжение при запуске реле превышает данный показатель, то следует обратить внимание на привод и само тяговое реле. Они могут быть повреждены или перестать работать. Тяговое реле можно визуально рассмотреть

Возможно, поломку можно заметить невооруженным глазом,но стартер придется демонтировать и разобрать

Тяговое реле можно визуально рассмотреть. Возможно, поломку можно заметить невооруженным глазом,но стартер придется демонтировать и разобрать.

Ваз 2110 реле блокировки стартера

Замена втягивающего реле стартера без снятия ВАЗ 2110

Втягивающее реле стартера отвечает за активацию самого стартера и нуждается в замене при выходе из строя. Замена данной детали на автомобиле ВАЗ 2110 обычно производится путем снятия стартера с двигателя. Однако, существует способ заменить реле без снятия самого стартера. В этой статье мы рассмотрим этот метод.

Необходимые инструменты:

Отвертка;
Ключи для отсоединения проводов.

Шаги по замене втягивающего реле стартера:

Отключите аккумулятор автомобиля, отсоединив отрицательный клеммный зажим.
Найдите стартер, который находится рядом с двигателем снизу автомобиля.
Найдите втягивающее реле стартера, которое обычно находится рядом со стартером.
Отсоедините провода от втягивающего реле стартера, аккуратно отметив их положение для последующей правильной установки.
С помощью отвертки ослабьте крепежные винты или гайки, крепящие втягивающее реле к стартеру.
Снимите старое втягивающее реле стартера со стартера.
Установите новое втягивающее реле стартера на стартер в обратном порядке.
Затяните крепежные винты или гайки, крепящие втягивающее реле к стартеру, с помощью отвертки.
Подключите провода к новому втягивающему реле стартера в правильном порядке.
Подключите аккумулятор автомобиля, присоединив отрицательный клеммный зажим.

Теперь втягивающее реле стартера вашего ВАЗ 2110 заменено без необходимости снятия самого стартера. Убедитесь в правильной установке и работоспособности реле перед использованием автомобиля.

Советы и предостережения при замене

Безопасность: Перед проведением работ обязательно отключите аккумулятор и изолируйте его клеммы, чтобы исключить возможность случайного замыкания.
Место работы: Выберите ровную и сухую площадку для выполнения замены втягивающего реле стартера. Убедитесь, что у вас есть все необходимые инструменты и материалы.
Уровень заряда аккумулятора: Перед началом работ убедитесь, что ваш аккумулятор полностью заряжен. Если заряд аккумулятора низкий, стартер может не функционировать надлежащим образом.
Точность при снятии: При снятии стартера аккуратно отсоедините все соединения и зафиксируйте их так, чтобы не повредить или потерять.
Проверка состояния: Перед установкой нового втягивающего реле стартера, проверьте его состояние и убедитесь, что оно надежно работает.
Соблюдение инструкций: Во время установки следуйте инструкциям производителя и убедитесь, что все соединения сделаны правильно.
Проверка работоспособности: После установки нового втягивающего реле стартера, проверьте его работоспособность, сделав несколько попыток запуска двигателя.

Если у вас возникают сложности при замене втягивающего реле стартера, рекомендуется обратиться к специалисту или в автосервис для получения профессиональной помощи. Неправильная установка или неправильные подключения могут привести к серьезным повреждениям автомобиля.

Как снять и поставить реле стартера

Ваз 2110 реле защиты стартера

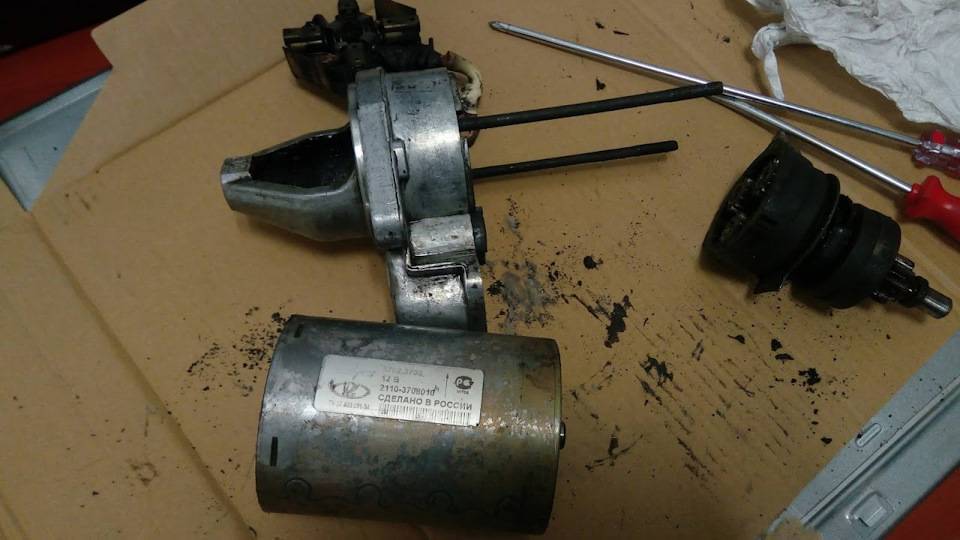

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
Минусовую клемму от аккумуляторной батареи следует снять.
Осуществляется демонтаж корпуса воздушного фильтра.
От реле отсоединяется колодка проводов тягового реле.

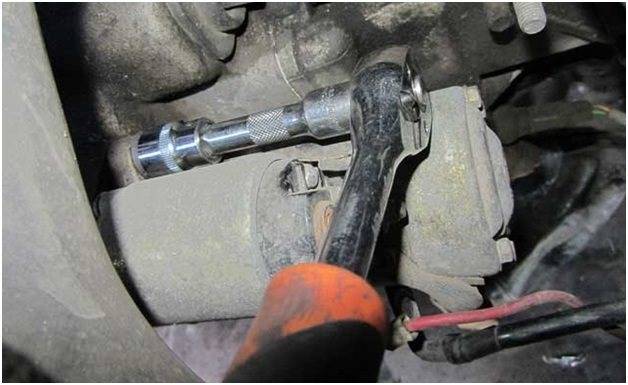

Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

На ваз 2110 реле стартера находится

Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Ваз 2110 схема подключения реле стартера

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

Ваз 2110 установка дополнительного реле на стартер

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Ваз 2110 щелкает реле стартера – заменить нужно новым

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Ваз 21102 где находится реле стартера защиты нужно знать

Главными причинами возникновения данных неполадок, может стать:

Межвитковое замыкание реле.
Обрывы в цепи питания.
Несвоевременное срабатывание якоря или же его холостая работа.
Окисление проводов, соединений, обмотки.
Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.

Чтобы избавится от данных неполадок, необходимо проделать несколько действий:

Заменяется тяговое реле.
Проверка и при необходимости замена проводов.
Вращение якоря необходимо вернуть в легкую работу.
Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских

Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством.

Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля.

Все выше прописанные действия необходимо проводить в строгом порядке.

После процесса демонтажа стартера, следует произвести еще несколько простых действий:

Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
Там же осуществляется отключение провода.
Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
Тяговое реле снимается.
Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

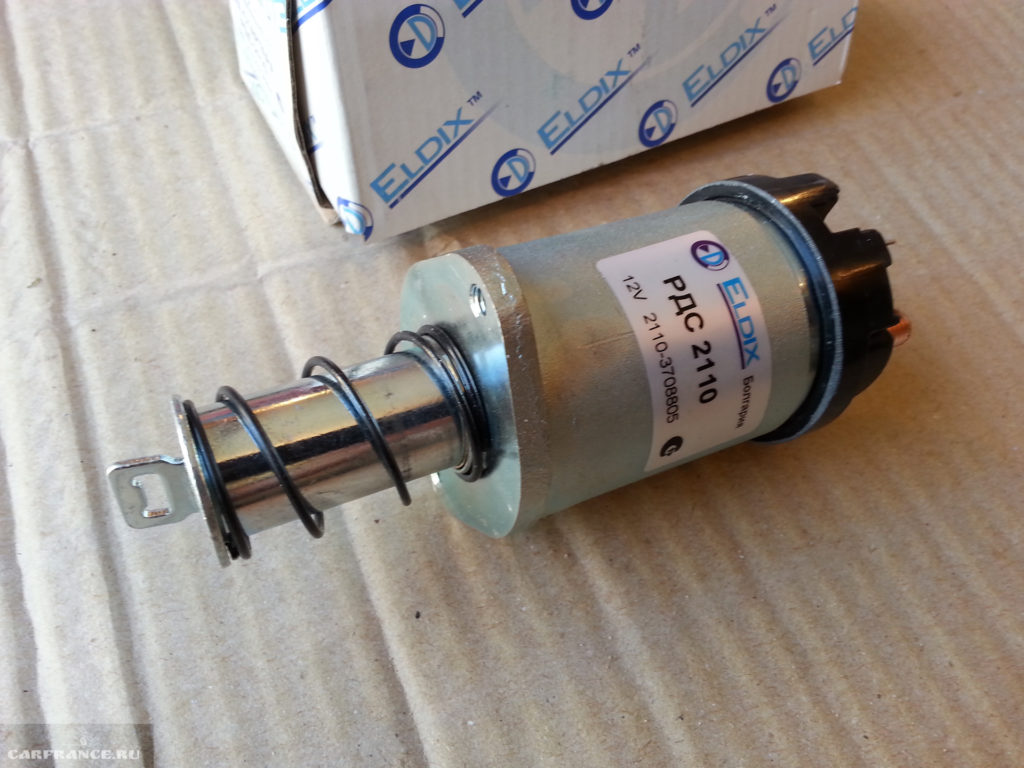

Реле тяговое

Обязательно необходимо знать о том, что проверить тяговое реле можно при помощи стандартных приборов. Для его проверки следует применить омметр.

Он необходим для проверки наличия замыкания между контактными болтами и контактной пластиной. Что касается цены на реле, то они различны.

Редко когда их стоимость снижается до уровня в 750 рублей. Естественно, стоимость указывается в зависимости от дальности поставки механизмов, наценки торгового представителя.

Видео и фото – материалы помогут в работе своими руками. Главное – делать все, как того требует инструкция.

Источники

Перестал крутить стартер Ваз 2110 с чего начать ремонт

Прежде чем разбирать стартер, необходимо проверить исправность проводки и некоторых узлов. Возможно, неисправность кроется в них.

Первым делом проверьте, заряжен ли аккумулятор.
Затем, при помощи тестера проверьте, подается ли напряжение на клемму втягивающего реле.
Также необходимо проверить подается ли питание с замка зажигания. Для этого снимите разъем с реле, подсоедините тестер и поверните ключ на старт. При повороте ключа в это положение, на разъеме должно появляться питание.

Если не было выявлено никаких неисправностей при этой проверке, а стартер на ВАЗ-2110 по прежнему не крутит, то необходимо его снять и установить причину неисправности.

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Как оно работает

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

Добираемся до самого стартера.
Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

Отключите минусовой провод от аккумуляторной батареи.
Демонтируйте воздушный фильтр.
Отключите комплект проводков, которые идут на втягивающее.
Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.

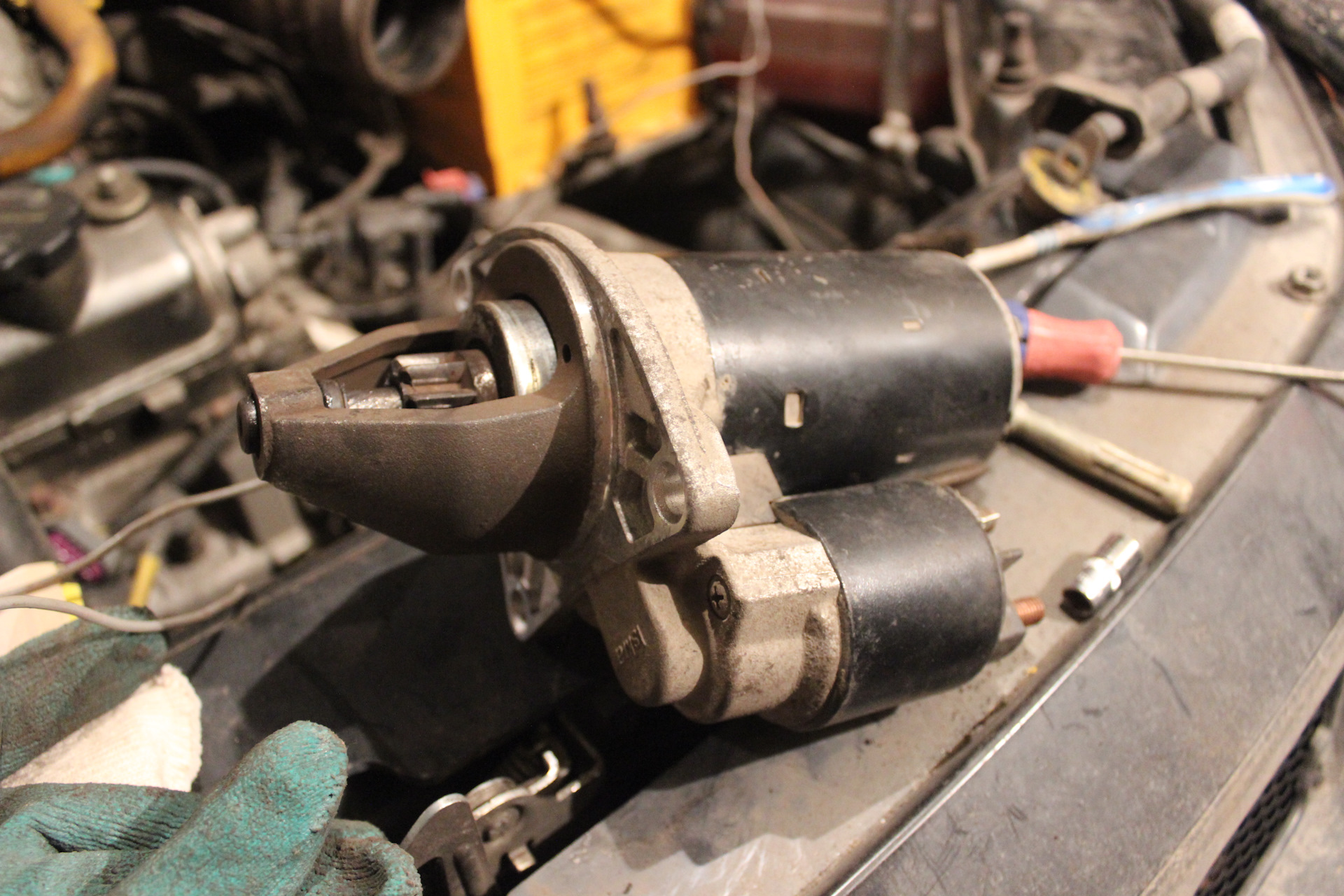

Снимите стартер.
Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Не крутит?

Схема устройства

Если на инжекторной ВАЗ 2110 не крутит стартер, причин тому может быть несколько.

Виновником выступает втягивающее реле. Если вы всунули ключ, повернули, зажглась панель приборов, включился бензонасос, но при дальнейшем проворачивании панель гаснет, а стартер не включается, следует проверить втягивающее реле. Удостоверьтесь в наличии напряжения в нем. Попробуйте стартер замкнуть, отключить сигнализацию, которая тоже может вызывать проблемы. Если все по отдельности работает, но в итоге стартер не включается, тогда причина во втягивающем реле. Его нужно заменить на новые и проблема исчезнет.
Не работает обгонная муфта. Вы завели холодный мотор, проехали пару десятков километров, остановились выйти на пару минут, вернулись, а стартер щелкает, но не крутит у вашего ВАЗ 2110. Только когда машина остывает, удается запустить мотор. Прежде всего, виновата обгонная муфта или в народе бендикс. Смените ее на редукторный аналог. Дополнительно проверьте провода, которые идут от бендикса к аккумуляторной батарее.
Отсутствуют контакты. Стартер заводится, но очень тяжело, выдавая много щелчков. Если ситуация повторяется регулярно, обязательно проверьте контакты. Вероятно, клеммы окислились. Чистка не дала результат? Тогда проверьте контакт массы с кузовом автомобиля и контакты стартера. Для них окисление — естественное явление. Другой способ — попросите друга повернуть ключ в замке зажигания, а сами ударьте твердым предметом по реле пару раз. Если машина завелась, тогда попросту залипли замыкающие контакты. Но тут лучше полностью заменить все реле, чем ремонтировать и разбирать узел.
Проблема в иммобилайзере. Не редко схема включения стартера на инжекторном ВАЗ 2110 нарушается по причине иммобилайзера. Двигатель может неожиданно заглохнуть, стартер перестает крутить, даже с толчка завести не удается. При этом клеммы чистые, батарея заряжена. Если включен иммобилайзер, причиной может служить он. Из-за срабатывания защиты двигатель не откликается. Завести машину вам уже не удастся, потому вызывайте эвакуатор и отправляйтесь на ближайшую станцию технического обслуживания.
Проблемный инжектор. Мы рассмотрели почти все проблемы стартера, характерные для карбюраторного мотора. Но сегодня «десятки» есть инжекторные. Они не очень любят низкокачественное топливо, которым так часто любят заправляться владельцы ВАЗ 2110. Потому стартер может не работать по той простой причине, что инжектор забит, загрязнен. Выполнив промывку, вы устраните проблему.

https://youtube.com/watch?v=lN2AkS-1VrU

Возможные поломки стартера

Поломок у стартера может быть большое количество, но чаще всего они все однотипные. Ниже приведены все наиболее часто встречавшиеся поломки стартера.

Износ щеток

Щетки стартера это медно графитовая деталь, проводящая электрический ток. Щетки напрямую контактируют с якорем стартера и трутся об его коллектор, проводя электрический ток. В процессе длительной эксплуатации щетки из-за трения приходят в негодность и подлежат замене. Данная поломка не является дорогой и сложной достаточно лишь снять стартер и заменить щетки.

Клин бендикса

Бендикс напрямую связан с маховиком и довольно часто внутри него или на его шестерни из-за высокой нагрузки появляется выработка, которая приводит к невозможности запустить автомобиль со стартера. По конструкции бендикс это обгонная муфта, вращающаяся свободна в одну сторону и стопорится, вращаясь в другую сторону. Данная деталь продается отдельно и меняется в кратчайшие сроки.

Поломка редуктора

Стартер ВАЗ 2110 является редукторным. Данная модификация позволяет снизить нагрузки на аккумулятор и намного проще и быстрее вращать коленчатый вал двигателя из-за придаточных соотношений. Довольно часто на шестернях появляется выработка, которая может привести к заклиниванию или вовсе к поломке всего редуктора.

Обрыв обмотки

Так как в стартере протекают большие токи, то и обмотка в нем довольно мощная выдерживающая большой ток, но иногда и большое сечение проводов не способно сохранить обмотку и она перегорает, приводят стартер в негодность. Такую поломку можно починить, заменив ротор.

Втягивающее реле

Втягивающее это электромагнитная деталь, которая под действие электромагнитной силы втягивается, внутрь приводя в движение бендикс и вводя его в зацепление с маховиком. Внутри конструкции реле лежит обычная катушка, которая довольно часто перегорает и выводит из строя стартер.

Практически все поломки стартера можно починить, заменив сломанную деталь на новую.

Особенности устройства

Прежде чем думать о том, как разобрать втягивающее реле стартера, нужно ознакомиться с принципом действия данной системы. Для начала, стоит понимать, что работает устройство от АКБ. С другой стороны, прибор способен создавать параллельное магнитное поле, что воздействует на якорь. Затем сжимается возвратная пружина, благодаря которой в действие приводится бендикс. В конце он соединяется со шлицами, что находятся на маховике.

Принцип функционирования элемента базируется на последующем замыкании соответствующих контактов. В то же время, благодаря действию магнитного поля, якорь катушки постоянно находится внутри.

Когда двигатель будет запущен, доступ к питанию ограничивается. Одновременно пружина начинает возвращаеться в свое первоначальное положение, а бендикс расцепляется. Если вас более подробно интересует работа втягивающего реле стартера, видео на нашей странице поможет вам разобраться со всем этим.

Видео о том, как делать ремонт втягивающего реле стартера своими руками:

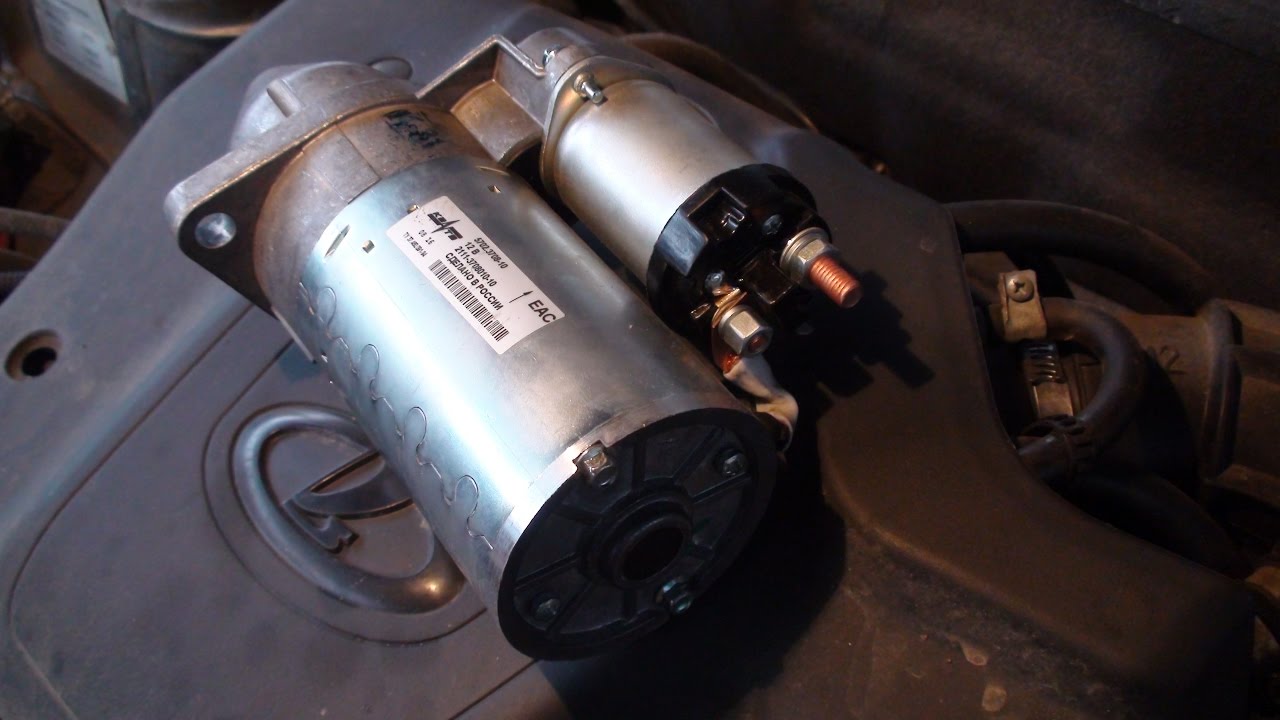

Из чего состоит стартер

Основные элементы, из которых состоит стартер ВАЗ-2110, цена которого составляет 2300-2500 рублей, были рассмотрены выше. Но в нем имеется также ряд деталей, которые влияют на работоспособность устройства. Статорная обмотка, расположенная на неподвижной части устройства, необходима для генерации электромагнитного поля, с помощью которого создается движение. Но его невозможно создать без противодействующего поля, которое образуется вокруг обмотки ротора.

Следовательно, на роторе двигателя также имеется обмотка, которая запитывается от бортовой сети посредством щеточного узла. Это наиболее уязвимый узел, так как щетки изготовлены из графита. Хоть он и прочный, но не стоит забывать, что он постоянно трется о ламели, между которыми имеется небольшой зазор. Отсюда и существенный износ, а его результатом становится потеря контакта между входом питания стартера и ламелями ротора. В задней крышке находится бронзовая втулка, при помощи которой проводится центровка ротора и его запитка от минуса аккумулятора.

Как отремонтировать стартер

Для проведения ремонта вам потребуется устройство разобрать полностью, буквально по винтикам. При этом тяговое реле, которое приводит в движение на ВАЗ-2110 стартер, вообще отдельно проверяется и обслуживается. Новые модели не подвергаются ремонту, они заключены в цельном корпусе. Но если посмотреть на его стоимость, то окажется, что ремонт обойдется в небольшую сумму. Когда разберете стартер, вам потребуется первым делом поставить новые щетки. Если у старых длина меньше 12 мм, то они уже пришли в негодность.

Чистка ламелей – без нее тоже никак. Сначала очищаете от грязи зазоры между соседними контактами, затем вооружаетесь полировочной пастой и натираете поверхность металла. По завершении этой процедуры осуществляете промывку растворителем. Использовать наждачную бумагу не стоит, так как она сделает поверхность ламелей абразивной, как следствие – быстрый износ щеток стартера. И на последнем этапе вы заменяете обе втулки. Одна расположена в задней крышке, а вторая – в картере сцепления. При ремонте меняйте обе, иначе будет нарушена центровка ротора. И контакта между минусом аккумулятора и ротором не окажется. В итоге вы получите, что просто не крутит стартер ВАЗ-2110.

Общая информация

Как и говорилось выше, стартер за счет постоянных магнитов оказывает поддержку тока. Выдавая мощность, равную 1,55 кВт, этот элемент обеспечивает пусковую частоту, которая так необходима для цилиндров силового агрегата автомобиля. Для разных типов двигателей предусмотрены различные частоты, но существует средняя пусковая частота. Она равна 40-50 оборотам в минуту, если подразумевается работа бензинового двигателя, каковым и является мотор Ваз 2112.

Примечание. Для сравнительного примера, дизельные двигатели потребуют от стартера оборотов в 100-200 повторений в минуту.

Состоит из следующих компонентов:

Постоянными магнитами в количестве 4-ех штук. Они вмонтированы внутрь стартера и выполняют одну из важных миссий.
Якоря, который вращаясь поворачивает маховик, а с ним и коленвал двигателя автомобиля.
Узла щеточного, имеющего 4-ре щетки. Две из щеток называются положительными, две — отрицательными. Предназначен щеточный узел для обеспечения электрического соединения.

Примечание. Доказано, что этот узел является одной из наименее надежных частей стартера. Именно на щетки, в первую очередь, попадает сомнение при плохой работе статора и их подвергают проверке, с последующей заменой.

Планетарный редуктор — следующий компонент. Он тоже важнейший элемент, так как отвечает за передачу крутящего момента на вал привода. Сам редуктор состоит из нескольких шестеренок, надежно выполняющих свои функции.
Привода, который предназначен для ввода шестерни статора в соединение с маховиком двигателя. Механизм этого привода бывает размещен на валу якоря.
Крышками, передней и задней, которые бывают отлиты, в основном, из алюминия, а вернее из его сплава. Передняя крышка нужна для крепежа реле, которое через пластмассовый рычаг и кольцо соединяется с приводом. На задней крышке размещаются щеткодержатели.
Втягивающего реле, который еще называют тяговым. Благодаря этому компоненту, шестерня привода сцепляется с зубчатым венцом. Как только водитель повернет ключ, напряжение поступит не куда нибудь, а на обмотки (удерживающая/втягивающая) этого реле. Как только происходит замыкание контактного реле, втягивающая обмотка отключается.

Примечание. Полезно будет знать, что 8V — это норма напряжения тягового реле, конечно же, если температура окружающего воздуха средняя. Именно по этому параметру электрики и определяют неисправность данного реле.

Малый вес и небольшие габариты, делающие его компактным, относятся к явным преимуществам этого элемента.
С другой стороны, это самая нагружаемая во всей системе автомобиля деталь, ведь являясь по размерам маленькой, она должна крутить тяжелый маховик неслабого двигателя авто. Кроме того, стартер отвечает и за вращение коленвала вместе с шатунами и поршнями. Из-за этого недостатка стартер не может долго служить и через определенное время (обычно 5-6 лет) выходит из строя.

Коротко можно так представить себе работу стартера. Через замок зажигания выводится на обмотки реле питание. Обмотки создают Э.Д.С, передающееся на сердечник реле. Тот, в свою очередь замыкает силовые контакты, перебрасывая питание уже на электродвигатель статора.

Примечание. Чтобы исключить обратную передачу крутящего момента, обгонная муфта выводит ролики из зацепления, как только мотор машины запускается.

Реле стартера ВАЗ 2110 — где оно и как установить?

В 1995 году с конвейера Волжского Автомобильного Завода сошла совершенно новая модель – ВАЗ 2110. В процессе производства, она, как и все модели завода, подвергалась различным модификациям. Изменениям подверглась и система запуска двигателя. В 2003 году на автомобили данной модели стали устанавливать, так называемое, реле стартера. Для чего нужно это реле? Где оно установлено, и можно ли поставить такое устройство, если оно не предусмотрено? Ответы на эти вопросы изложены в статье ниже.

Что такое реле стартера?

Когда в кругу автолюбителей речь заходит о реле стартера, почему-то все однозначно считают, что реле стартера – это именно втягивающее реле. Такое реле предназначено для изменения положения муфты свободного хода, которая выдвигает специальную шестерню для последующего запуска двигателя. Как только двигатель запускается, реле выходит из-под тока и муфта возвращается в исходное положение, задвигая шестерню обратно. Такой подход позволяет сохранить срок службы шестерни и не испортить автомобильный стартер.

Тем не менее, реле стартера – это не втягивающее реле. Реле стартера представляет собой устройство совсем другого назначения и конструкции. Это электронное реле, которое подключается к цепи питания стартера и, в зависимости от скорости и длительности вращения коленчатого вала, замыкает и размыкает данную цепь.

При включении стартера, первым действием активируется контроллер, который подключает реле стартера, тем самым, включая его. Условием, при котором выполнится данное действие, является число оборотов коленчатого вала соответствующее менее 500 оборотов в минуту. Если в течение 20 секунд работы стартера не произошел запуск двигателя, то есть число оборотов не превысило 500, то реле размыкается и отключает цепь питания стартера.

Однако, есть и другой момент. Если двигатель запустился, и число оборотов превысило 500 оборотов в минуту, а стартер остался запущенным, то реле также автоматически размыкается и не включится до тех пор, пока двигатель не заглохнет. Таким образом, предотвращается случайное включение стартера при работающем двигателе.

Для чего нужно реле стартера?

Данное реле предназначено для выполнения следующих задач:

1. Разгрузка, производимая на контактах замка зажигания.

2. Предотвращение случайного залипания контактов в замке зажигания. Актуально в случаях, когда тяговое реле продолжает работу при запущенном двигателе.

3. Отключение питания стартера, если ключ по неизвестным причинам продолжает включать стартер при работающем двигателе.

Где находится реле стартера и как проверить его работу?

Если вы пытаетесь найти это реле на самом стартере, то вы совершаете большую ошибку. Дело в том, что это реле установлено в блоке реле и предохранителей, который находится в углу панели салона автомобиля. Оно является навесным и устанавливается в специальном, белового цвета, разъеме.

Чтобы проверить работоспособность элемента, попробуйте прокрутить двигатель без искры в течении 20 секунд. Если данное реле находится в исправном состоянии, то стартер должен выключиться по истечению заданного промежутка времени.

Как поменять реле стартера?

В случае, если реле стартера не срабатывает, необходимо провести его замену. Для этого отсоедините минусовую клемму аккумулятора и откройте блок предохранителей и реле. Усилием пальцев вытащите реле и установите на его место новое.

Можно ли установить такое реле на ВАЗ 2110, где оно не предусмотрено?

Если у вас автомобиль раннего выпуска, то данного устройства у вас нет. Тем не менее, это не значит, что реле стартера нельзя установить самостоятельно. Если вы желаете защитить свой стартер от непреднамеренного износа и прочих неисправностей, то вы можете подключить такое устройство самостоятельно.

Что необходимо приобрести

1. Провода с сечением 1,5 квадратных миллиметров.

2. Наконечники в виде колец 6-ти и 8-ми миллиметровые по одной штуке каждая.

3. Специальный разъем типа «мама» в количестве 5-ти штук.

4. Штекер типа «папа» в количестве одной штуки.

5. Дополнительное реле, купленное в магазине автозапчастей.

Как осуществить проверку втягивающего реле стартера: видео и описание

Прежде всего, диагностические работы следует начинать с проверки стартера. Чтобы осуществить проверку, достаточно одного поворота ключа в зажигании. Если устройство не будет работать, вы услышите характерные щелчки, что подтверждают неисправность элемента.

Далее следует перемкнуть контакты, которые представлены двумя медными болтами, расположенными на крышке реле. Если прибор начнет крутиться, то, скорее всего, необходим ремонт втягивающего реле.

В то же время, возможен и иной вариант. В этом случае отсоединяем стартер

Важно делать все предельно осторожно, ведь вращательная сила механизма относительно высокая, так что вероятность получить травму достаточно большая

Выполнив процедуру демонтажа, кладем деталь на землю. С помощью провода, соединяем контактный вывод с положительным, а также массу стартера с массой аккумуляторной батареи. После того, как такие операции будут выполнены, вы должны увидеть запуск работы реле, что сопровождается характерным щелканьем. Если запуск реле не обнаружен, начинаем осматривать контакты – скорее всего, они немного подгорели.

Еще один симптом – характерный щелчок системы зажигания, но при этом стартер так и не начинает свою работу. Наконец, признаком будет также холостая работа механизма после того, как повернется ключ. Одновременно мы видим, что мотор не запустился.

Если вы не знаете, как проверить работу втягивающего реле стартера, видео на нашей интернет-странице поможет вам разобраться с этим. В нем вы найдете подробное описание, как же именно провести комплексную диагностику данного узла.

Видео-рекомендация как разобрать втягивающее реле стартера:

Что же в итоге

Итак, как можно увидеть, заменить неисправное втягивающее реле не так уж и трудно

С другой стороны, тут необходимо очень осторожно и тщательно все делать, иначе высока вероятность повредить систему запуска мотора, или же получить серьезную травму

Таким образом, если вы беспокоитесь о том, сможете ли провести ремонт самостоятельно, лучше обратитесь за помощью к профессионалам – они помогут быстро восстановить работоспособность данного узла.

Видео-обзор ремонта втягивающего реле стартера самостоятельно:

Неисправное втягивающее реле стартера зачастую становится причиной того, что автомобиль отказывается заводиться при повороте ключа в замке зажигания. Пожалуй, это не самые приятные моменты в жизни любого водителя

Поэтому в таких случаях важно знать, как проверить втягивающего реле стартера, и как завести машину, если оно не работает

Мы расскажем о назначении втягивающего реле стартера и его устройстве, о том как его можно проверить и выполнить несложный ремонт своими руками.

В конце этой статьи смотрите видео, в котором показано, как завести машину, если не работает втягивающее реле стартера.

Также на нашем сайте можно найти информацию и о других часто встречающихся причинах неисправности стартера с пошаговой инструкцией, что делать если не срабатывает стартер.

Когда при повороте ключа в замке зажигания отчетливо слышно, что стартер работает в холостую, то причиной этой неисправности может быть втягивающее реле. Но прежде чем заняться его диагностикой, следует знать назначение этого электрического узла.
