Если проблема неработающего датчика в автомобиле Лада Калина кроется в выходе из строя термостата, то этот узел также надо будет поменять, подробная инструкция по замене в домашних условиях представлена ниже (автор ролика — Алексей Голубков).
Почему не включается вентилятор охлаждения на Калине? Несколько причин на выбор
В пределах города это еще не так серьезно: если торопишься, можешь оставить машину и добраться, куда нужно, на общественном транспорте с тем, чтобы разобраться с системой охлаждения позже. А вот между городами неработающий вентилятор – великая головная боль. Если не найти причину и не устранить ее, ехать 40 километров без буксира можно часов 8: проехал 2-3 км – стал и ждешь, пока остынет. Веселая выйдет поездочка! Особенно если за спиной уставшие дети, которые планировали быстренько доехать и начать отдыхать.
Почему не включается вентилятор охлаждения на Калине?
Тому есть несколько причин. Какие-то можно устранить на месте, какие-то потребуют дополнительных запчастей. Но даже если вы не сможете запустить вентилятор сразу, вы хотя бы сможете оценить перспективы и начать махать тросом проезжающим на пару часов раньше, пока еще есть на что-то силы.
Прежде, чем проверять остальные составляющие системы охлаждения, нужно убедиться, что с вами не случилось самого плохого, и . Надо сказать, в «Калине» это крайне ненадежный агрегат и почему-то выходит из строя часто и густо. Известны случаи, когда он переставал работать, даже если его меняли позавчера. Поэтому многие опытные владельцы данного авто, отправляясь в дальнюю поездку, берут с собой запасной. Так, на всякий случай!
Удостовериться, что термостат в норме (или нет), можно, потрогав нижний радиаторный патрубок. Если он остался холодным, значит, термостат уже неживой, и нужно доставать резервный или проситься на буксир. В отсутствии и попутчиков, и запасов ползти придется медленно и печально до ближайшего СТО.
Исключив из списка вероятностей термостат, проверяем электрическую схему. Для начала – предохранители
(как их правильно проверить, ).
Первым идет тот, что отвечает непосредственно за электровентилятор. Он расположен на консоли сбоку, там, где находятся ноги переднего пассажира. Добраться до него несложно: откручивается саморез, фиксирующий крышку дефлекторами для обдувания теплым воздухом – и перед вами искомая запчасть.
Если этот предохранитель цел
, придется лезть дальше, в дополнительный блок. Ключом-десяткой отворачивается болт крепления и вытаскивается весь узел. На этом этапе нужно проявлять терпение и аккуратность: извлечению знатно мешает целый пук идущих к блоку проводов. Выдернете какой-нибудь – застрянете на трассе надолго. А вот предохранитель в блоке искать недолго: он там один, именно тот, который нужен.
Если и эта деталь в норме, сразу же проверяем реле – они находятся в этом же блоке и передают напряжение на вентиляторный двигатель. Их там 2: расположенное над крепежной планкой с левого края отвечает за работу вентилятора на малых скоростях, крайнее справа включает его высокую скорость. В рабочем состоянии должны быть оба.
Если и здесь не найдены сбои, придется лезть под капот.
Проверять нужно и его, и температурный датчик. Сначала займемся электровентилятором. Чтобы убедиться в работоспособности двигателя, его клеммы напрямую кидаются на аккумуляторную батарею. Завелся – значит, с вентилятором все хорошо. Переходим к датчику. В зависимости, какой движок стоит на вашем железном коне, действия будут разными:
При карбюраторе:
снимаем штекерный разъем температурного датчика (расположен он, кстати, на правом радиаторном бачке) и замыкаем перемычкой его клеммы. Вентилятор закрутился – датчик рабочий, просто клеммы соскочили. Остался мертв – пора менять датчик;При инжекторе ищем датчик рядом с термостатом и скидываем с него разъем. Если вентилятор начал вертеться, значит, включился аварийный режим, а ваш датчик успел ранее перегореть.
Владельцы популярных моделей Лада Калина часто сталкиваются с обстоятельствами, когда не включается вентилятор охлаждения. Такая ситуация заставляет водителя периодически останавливаться с целью давать двигателю возможность остывать. Если неисправность происходит в морозное время, то на функционале системы она почти не отражается, а вот в теплый период существенно сдерживает автомобиль LADA Kalina от беспроблемного перемещения.
Большинство обладателей Лада Калина не в состоянии самостоятельно диагностировать причины, почему не включается вентилятор охлаждения, и тем более их устранить. Им на помощь с радостью приходят эвакуаторы и сервисы, а также схема включения.
Причины отказа вентилятора
Здесь укажем наиболее вероятные места в контуре охлаждения, к которым следует пристально присмотреться, если не включается вентилятор охлаждения.
- Термостат. При выходе из строя указанного изделия вентилятор также начинает напоминать о себе сбоями и некорректным включением. Для диагностирования термостата потребуется на разогретом моторе прикоснуться к отводящему патрубку (расположен внизу) радиатора LADA Kalina. Если этот шланг прогрет, то узел в норме, когда холодный – констатируем неисправность термостата. Поскольку деталь способна весьма часто «радовать» своей поломкой, рекомендуется возить с собой запасное изделие. Замена не является сложной операцией. Для ее выполнения потребуется предварительно слить жидкость из контура.
- Предохранитель и реле включения. Эти элементы электрической цепи также способны на частый выход из строя. Пользуясь схемой расположения плавких вставок, отыскиваем потребный предохранитель в монтажном блоке, извлекаем его и проверяем на предмет перегорания рабочего «волоска». Блок с этими элементами располагается внутри салона под приборной панелью. Для защиты цепи вентилятора применяется вставка с максимумом силы тока, равным 50 А. Номер предохранителя – «3».
Реле, отвечающее за работу рассматриваемого узла, значится под номером «1».
- Дополнительный модуль управления функционалом вентилятора. Для его извлечения потребуется демонтировать воздуховод подачи теплой воздушной струи и с привлечением ключа на «10» вывинтить крепеж. Достав блок, обнаруживаем пару реле включения, отвечающих за «команду» на включение и максимальные обороты. Оба элемента подлежать диагностированию с помощью тестера.
- Переходим к электрической коммутации вентилятора. Тем же прибором выполняем проверку проводных магистралей узла. Если обнаруживаем обрыв, то провод заменяем новым с аналогичным сечением.
- Обмотка вентилятора. Здесь владельца Лада Калина постигает уныние, поскольку при такой неисправности весьма вероятен вариант замены, что не дешево.
- Датчик включения устройства. Если он неисправен, то вентилятор не активируется, тем самым вызывая риск перегрева силовой установки.
Lada Kalina 1117 2004 — 2012
Блок предохранителей Lada Kalina высокого качества гарантируют надежность, управляемость, мобильность и безопасность вашего автомобиля на дорогах. В наличии на складах всегда оригинальные и брендовые запчасти по адекватным ценам.
Однако, говоря о ремонте еще более важными для безопасности вождения является регулярное техническое обслуживание и своевременный ремонт, при соблюдении регламента ТО, автомобиль:
- хорошо работает,
- не теряет своих показателей при больших пробегах,
- более надежен и более безопасен в управлении
Мы облегчаем содержание вашего автомобиля в хорошем состоянии и обеспечиваем выгодными предложениями на весь ассортимент деталей. Все, что вам нужно для обслуживания и ремонта, можно найти прямо здесь, на наших цифровых складах. Вместо того, чтобы бесконечно искать, розничный магазин автозапчастей по близости, в котором не факт, что есть нужные запчасти, просто возьмите трубку телефона, и мы доставим нужные автомобильные запчасти до двери.
Основной упор при подборе запчастей делается, исходя из опыта компании.
Выгодно и безопасно покупать у нас по ряду основных причин:
Зачем искать Блок предохранителей Lada Kalina еще где-то, теряя время? У нас компетентный персонал, службы организации оплаты, доставки и поддержки.
При возникновении неисправностей связанных с работой электрических принадлежностей на Лада Калина не стоит спешить лезть в механическую часть. Может проблема кроется в сгорании плавких предохранителях. Но, не все автомобилисты знают, где расположен блок предохранителей Лада Калина и их маркировку.
Основные причины
-
Неисправность датчика температуры охлаждающей жидкости. На Лада Калина их два. Один даёт данные на панель приборов, второй в ЭБУ автомобиля.
- Перегорание предохранителя в цепи вентилятора.
-
Неисправность электродвигателя.
-
Нарушение контакта в разъёмах электропроводки.
Алгоритм проверки
-
Отсоединяют разъём с датчика температуры, который находится возле термостата. При отключенном датчике и включенном зажигании вентилятор охлаждения должен работать постоянно. Если вентилятор не включился, то это может быть предохранитель вентилятора или сам вентилятор.
-
Блок реле и предохранителей вентилятора на Ладе Калина расположен под декоративной накладкой у левой ноги переднего пассажира. Блок состоит из трех реле, два из которых (1 и 3), отвечают за работу вентилятора на высокой и низкой скорости. Рядом расположен предохранитель. Предохранитель проверяют визуально (целость плавкой перемычки) или омметром, который должен показать нулевое сопротивление. Реле можно проверить, подключив прибор к клеммам контактной группы и подавая напряжение с аккумулятора на клеммы включения. Не следует вместо перегоревшего предохранителя устанавливать «жучек» из проволоки. Пожары в автомобилях не редкость. Необходимо найти причину перегорания, возможно замыкание электродвигателя или проводки. Устанавливают аналогичный предохранитель. Если все работает нормально, то все устанавливают на место, если предохранитель снова перегорает, то причина в замыкании. Номинал предохранителя – 50 А.
- Исправность самого вентилятора проверяют, подавая на его разъём напряжение с аккумулятора напрямую. Если он вращается и все остальные элементы исправны, то причина только в электропроводке. К счастью, это встречается довольно редко. Когда двигатель не работает даже при непосредственном подключении к аккумулятору, то выход только один – замена вентилятора. Ремонт двигателя не имеет смысла, поскольку стоимость нового не так уж и велика, а надежность отремонтированного вряд ли буде высокой.

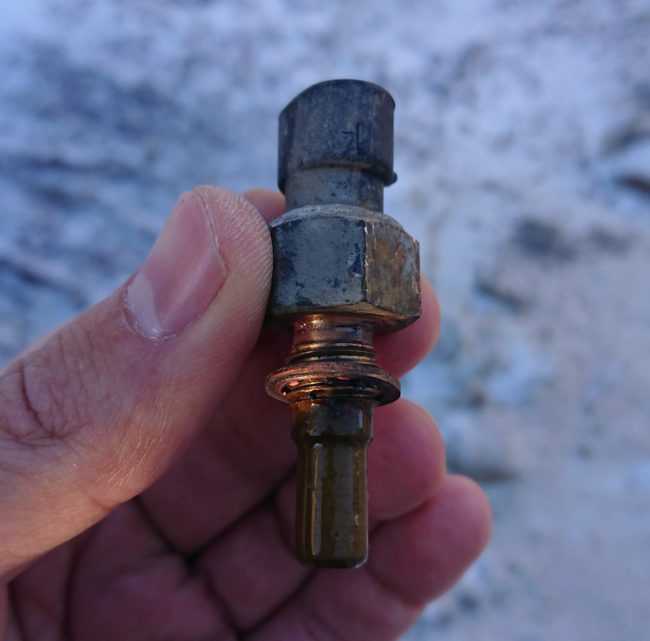

Проверка датчика
Для полной проверки датчик придется снять, что связано со сливом небольшого количества охлаждающей жидкости.
Проверить датчик можно тестером в режиме сопротивления. Щупы прибора подсоединяют к клеммам разъёма и погружают кончик датчика в горячую воду. Таблица показаний.
| Температура (°C) | Сопротивление (Ом) |
| 100 | 177 |
| 90 | 241 |
| 80 | 332 |
| 70 | 467 |
| 60 | 667 |
| 50 | 973 |
| 45 | 1188 |
| 40 | 1459 |
| 35 | 1802 |
При проверке нужно проверять состояние контактов разъемов. При плохом контакте они будут перегреваться и контакт еще более ослабнет, вплоть до полного пропадания. Разъемы должны быть сухими, чистыми и без следов перегрева.
Снятие крышки
Один из наиболее сложных моментов ремонта — разборка устройства. Чтобы разобрать утюг Vitek и модели других производителей, нужно снять крышку с задней панели. На ней находятся винты, которые следует открутить, а также защелки, которые нужно отжать. Открутив все крепежные элементы, снимают крышку, используя нож или пластиковую карту.
Под крышкой находится клеммная коробка, удерживающая электрический шнур. Если неполадка в нем, то разборку можно на этом закончить. Если шнур исправен, то устройство разбирают дальше. В утюгах Филипс и Tefal под крышкой расположены болты. Их и другие крепежи откручивают. Затем снимают регулятор температуры и кнопку подачи пара, потянув их вверх. Иногда они фиксируются защелками, их следует отжать отверткой.
Демонтаж датчика вентилятора
ДВВ является неразборным изделием и не подлежит ремонту. Однако, чтобы убедиться в полной исправности, его нужно снять с автомобиля. Для этого поступают следующим образом:
- Автомобиль ставят на ровное место с поднятым рычагом ручного тормоза.
- Приступают к работе после полного остывания двигателя, сняв клеммы с аккумулятора.
- Отжав пластиковую клипсу, вынимают фишку с кабелем из стакана ДВВ.
- Снимают пробку с расширительного бачка, иначе при снятии датчика тосол в небольшом количестве выплеснется наружу.
- Накидным ключом или головкой на 19 ДВВ выкручивают из посадочного гнезда. Если резьба плохо поддаётся, то под гайку датчика наносят смазку WD 40 (её можно купить в любом автомагазине или на заправке).
Снятие фишки с датчика:
Почему перегорают предохранители и какие симптомы
Предохранители никогда не перегорают без причины и Лада Калина – не исключение. Плавкие вставки защищают цепи от следующих неисправностей:
- Короткое замыкание.
- Перегрузка.
Задача предохранителя – спасти электрическую цепь: проводку, потребители и не допустить возникновения пожара, вызванного оплавлением проводов или иных частей электрической цепи.
Короткое замыкание – одна из причин оплавления вставки, которое чаще происходит из-за повреждения проводов, замыкания «плюса» на массу кузова или при ДТП, в результате которого жгут или отдельный провод перерубило частью кузова.
Перегрузки могут быть вызваны одновременной работой многих потребителей или при использовании низкокачественных компрессоров для подкачки шин, запитываемых от прикуривателя.
Есть и другая причина, которая происходит крайне редко – это использование китайских плавких вставок, ток срабатывания которых немного ниже, чем предусмотрено электрической цепью. Несмотря на то, что на корпусе вставки может быть указано 15А, на самом деле, эта цифра может быть занижена до 10.
Симптом сгоревшего предохранителя – полный отказ потребителя. К примеру, если прикуриватель не работает, то в 90% случаев, всему виной сгоревший предохранитель. Чтобы в этом убедиться, достаточно открыть крышку, достать плавкую вставку, руководствуясь таблицей и проверить ее целостность. Если визуально это сделать невозможно, допускается использование мультиметра в режиме прозвонки.
Исправный предохранитель должен прозваниваться, а перегоревший покажет на приборе обрыв. В случае, если замена вставки не помогла, придется диагностировать уже блок предохранителей или искать проблему в другом месте.
Конструкция системы охлаждения ЛАДА Калина
Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата
Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина
Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами
Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина
Система охлаждения состоит из двух так называемых кругов циркуляции:
- Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
- Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.
В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.
Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина
Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина
Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

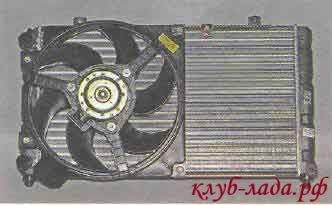

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с
перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.
Расположение реле Лада Калина
Реле безопасности расположены в том же блоке слева от ноги водителя, что и предохранители. Ниже указан перечень для основных комплектаций Калины. В случае с более дорогими «Норма» и «Люкс» необходимо учесть, что разница между ними минимальна, но она все же есть и часть реле в первой отсутствуют.
| Номер реле | Сила тока, ампер | Назначение в комплектации «Стандарт» | Назначение в комплектациях «Норма» и «Люкс» |
| К1 | 50 | Разгрузочное реле | |
| К2 | 30 | Дополнительное реле стартера | |
| К3 | 30/40 | Реле стеклоочистителя | Реле электровентилятора охлаждения радиатора |
| К4 | 30 | Реле электровентилятора охлаждения радиатора | |
| К5 | 30 | Реле указателей поворота | Реле муфты компрессора кондиционера |
| К6 | 30 | Реле электростеклоподъемников | Реле обогрева заднего стекла |
| К7 | 20 | Реле дальнего света фар | |
| К8 | 20 | Реле звукового сигнала | |
| К9 | 20 | Реле ближнего света фар | |
| К10 | 20 | Резервный | Реле света заднего хода (в комплектациях с АКПП) |
| К11 | 20 | Главное реле ЭСУД | |
| К12 | 20 | Реле топливного насоса | |
| К13 | 20 | Реле обогрева сидений | |
| К14 | 30/70 | Реле аварийной сигнализации | Реле обогрева ветрового стекла |
| К15 | 30 | Реле обогрева заднего стекла | — |
| К16 | 30 | Реле аварийной сигнализации дополнительное | — |
Владельцы Kalina с функцией «ЭРА-ГЛОНАСС» найдут в своем монтажном блоке такие реле:
| Номер реле | Сила тока, ампер | Назначение реле |
| K1 | 50 | Разгрузочное реле выключателя зажигания |
| K2 | 30 | Дополнительное реле стартера |
| K3 | 30 | Реле очистителя ветрового стекла (ОВИ) / Реле автозапуска |
| K4 | 30 | Реле электровентилятора радиатора максимальной скорости (ОВИ) |
| K5 | 30 | Реле поворотов и аварийной сигнализации (ОВИ) |
| K6 | 30 | Реле обогрева заднего стекла |
| K7 | 20 | Реле дальнего света фар |
| K8 | 20 | Реле звукового сигнала |
| K9 | 20 | Реле ближнего света фар |
| K10 | 20 | Реле муфты компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| K11 | 20 | Главное реле ЭСУД |
| K12 | 20 | Реле топливного насоса |
| K13 | 20 | Реле обогрева сидений (ОВИ) |
| K14 | 70 | Реле обогрева ветрового стекла (для отдельных вариантов исполнения(ОВИ)) |
| K15 | 20 | Реле включения аварийной сигнализации |
| K16 | 30 | Реле питания аварийной сигнализации/реле включения лампы заднего хода (ОВИ) |
| K17 | 30 | Реле питания электростеклоподъемников/реле вентилятора радиатора в режиме автозапуска |
| K18 | 30 | Реле электровентилятора радиатора минимальной скорости (ОВИ) |
Где находится реле стартера
Оно расположилось в монтажном блоке вместе с предохранителями. Последний находится слева от колонки руля и положения водительских ног. Его крышку можно определить по нахождению на ней регуляторов направления света фар и приборной панели.
Расположение реле бензонасоса
Находится среди остальных электроэлементов подобного типа в монтажном блоке. Чтобы добраться до него, надо открыть крышку с помощью маленькой отвертки с плоским наконечником и найти элемент под номером К12.
Расположение реле вентилятора
Отвечает за охлаждение радиатора и его исправность необходимо проверять в случае обнаружения перегрева. В стандартной комплектации оно обозначено как К4, а в люксовой, также, — как К3. Добраться до него можно таким же способом, как и до других подобных элементов – открыв крышку блока предохранителей, расположенного по левой стороне от центральной консоли, и выведя его наружу посредством ключа-десятки.
Расположение реле поворотов
За поворот отвечает реле под номером К5, расположенное на схеме в ее верхней левой части. Элемент, как и другие реле, помещен в блок предохранителей, находящийся в салоне Лады Калины.
Расположение реле дворников
Реле стеклоочистителя имеет номер К3 для стандартных комплектаций Lada Kalina и находится среди других электроэлементов в специальном блоке, вместе с предохранителями электроцепей.
Силовые предохранители
| Наименование | Мощность, ампер | За что отвечает |
| FF1 | 50 | Обогрев лобовых стекол |
| FF2 | 60 | — |
| FF3 | 60 | Генератор |
| FF4 | 40 | Вентилятор охлаждения мотора |
| FF5 | 50 | Электроусилитель руля |
| FF6 | 40 | Мотор АБС |
Расшифровка предохранителей на «Калине 1»
Предохранители монтажного блока
| Маркировка на схеме | Сила тока, А | Оберегаемые элементы электросети |
| F-1 | 10 | Поворотники, сигнал заднего хода, иммобилайзер, панель приборов |
| F-2 | 30 | Электрические дверные стеклоподъемники |
| F-3 | 10 | Аварийный сигнал |
| F-4 | 20 | Дворники и омыватель лобового стекла, выключение отогрев стекла заднего вида |
| F-5 | 25 | Двигатель отопителя салона (печка) |
| F-6 | 20 | Звуковой сигнал (гудок) |
| F-7 | 10 | Свет в салоне автомобиля, лампы стоп-сигналов |
| F-8 | 20 | Отогревание стекла заднего вида |
| F-9 | 5 | Правые габариты, лампа освещения бардачка |
| F-10 | 5 | Левые габариты, наружное подсвечивание заднего номера |
| F-11 | 7,5 | Задние противотуманные фары |
| F-12 | 7,5 | Правый ближний свет, регулятор положения лампы ближнего света правой фары |
| F-13 | 7,5 | Левый ближний свет, корректор положения лампы ближнего света левой фары |
| F-14 | 10 | Правый дальний свет |
| F-15 | 10 | Левый дальний свет |
| F-16 | 10 | Правые передние противотуманные фары |
| F-17 | 10 | Левые передние противотуманные фары |
| F-18 | 15 | Обогрев сидений |
| F-19 | 10 | Система тормозов АБС |
| F-20 | 15 | Прикуриватель |
| F-21 | 10 | Предохранитель заднего хода «Калины» (ограничитель на коробке передач) |
| F-22 | 15 | Охранная сигнализация |
| F-23, F-24, F-25 | Запас | |
| F-26 | 25 | АБС |
| F-27 | 50 | Электрический усилитель руля |
| F-28 | 50 | АБС |
Реле монтажного блока
| Маркировка на схеме | За что отвечает |
| К-1 | Омыватель и щетки фар |
| К-2 | Электрические стеклоподъемники |
| К-3 | Стартер |
| К-4 | Резервное реле |
| К-5 | Поворотники, аварийный сигнал |
| К-6 | Дворники лобового стекла |
| К-7 | Дальний свет |
| К-8 | Звуковой сигнал (гудок) |
| К-9 | Противотуманные фары |
| К-10 | Подогрев заднего стекла |
| К-11 | Подогрев сидений |
Предохранители управляющего блока
| Обозначение на схеме | Сила тока, А | Защищаемые элементы электросети |
| F-1 | 15 | Предохранитель главного реле, который отвечает за вентилятор охлаждения двигателя, продувка адсорбера, датчик массового расхода воздуха (ДМРВ), датчик скорости, датчик кислорода и катушку зажигания |
| F-2 | 15 | Насос топлива |
| F-3 | 15 | Электронный блок управления двигателем (ЭБУ), или же в простонародье «мозги» |
Предохранители и реле дополнительного блока
| Обозначение | Защищаемые элементы электросети |
| F-1 | Предохранитель вентилятора охлаждения «Калины» |
| P-1 | Реле второй скорости вентилятора охлаждения двигателя |
| P-2 | Главное реле |
| P-3 | Реле первой скорости вентилятора охлаждения двигателя |
| P-4 | Реле насоса топлива |
