Моторный отсек

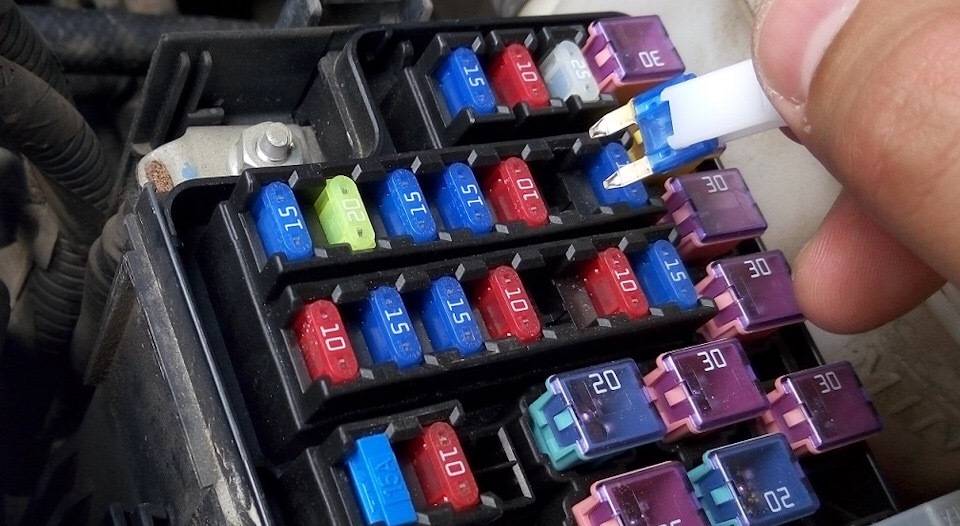

Найти расположение под капотом просто. Он находится между АКБ и бачком антифриза системы охлаждения двигателя.
Для защиты от попадания воды и пыли предохранители закрыты пластиковой крышкой (черного цвета). Крышка корпуса фиксируется на двух защелках. Демонтаж выполняется руками — нужно отщелкнуть зажимы.

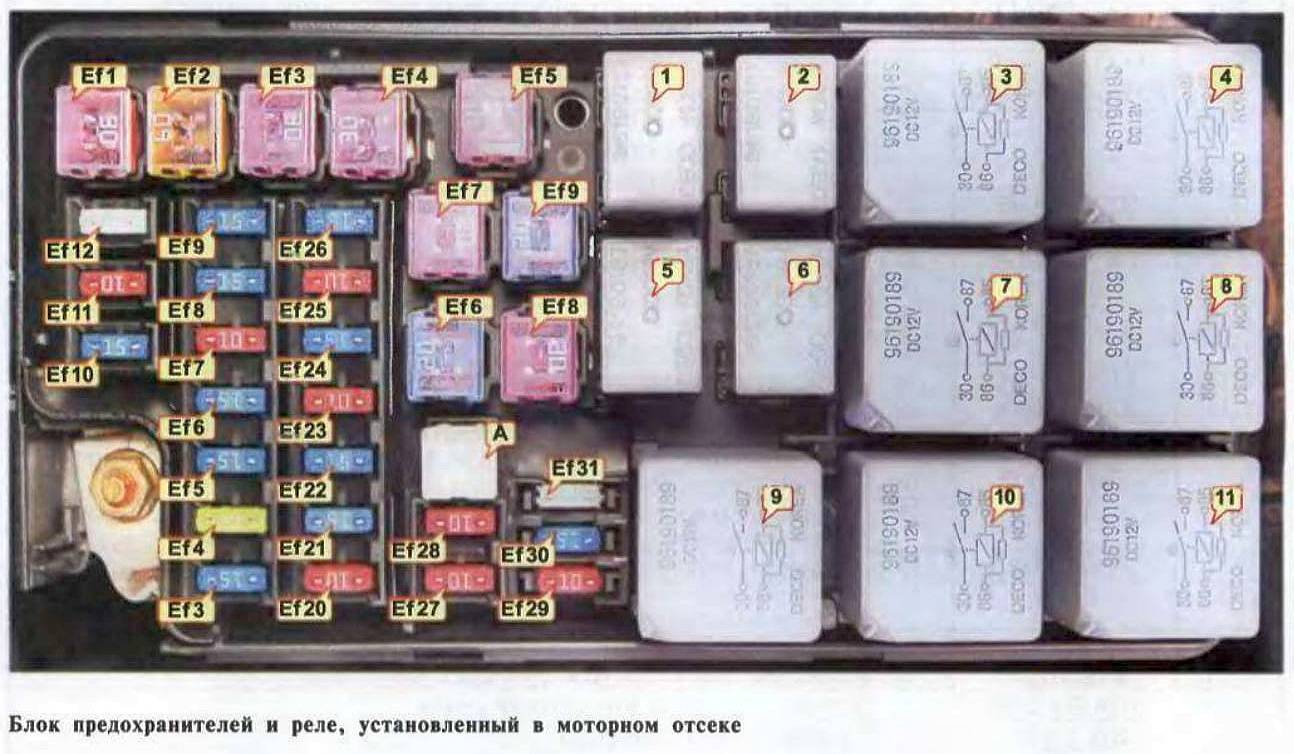

Внутри выглядит так:
Расшифровка предохранителей моторного отсека

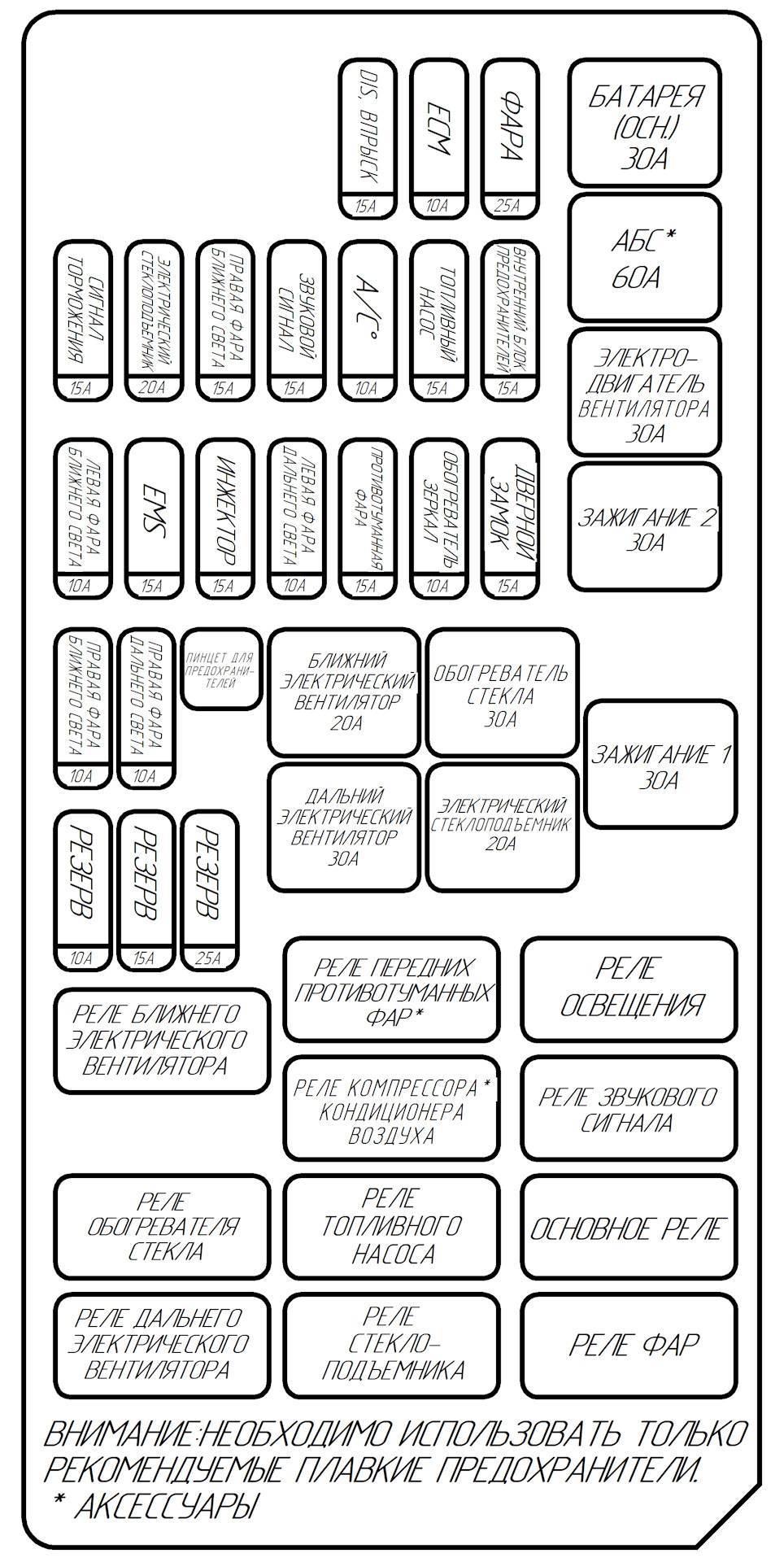

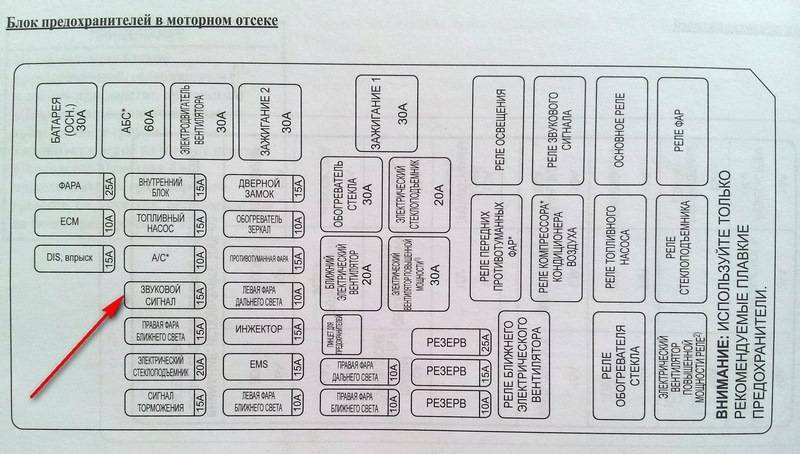

Согласно схеме, каждый предохранитель отвечает за определенную цепь, что позволяет минимизировать нагрузку на него. Еще это предотвращает одновременный выход из строя нескольких цепей автомобиля.
| № | Обозначение | Мощность, A | За что отвечает |
|---|---|---|---|
| А — пинцет для извлечения предохранителей | FUSE PULLER* | ||
| Ef1 | ВАТТ MAIN | 30 | Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач |
| Ef2 | ABS | 60 | Блок управления АБС, исполнительный блок АБС |
| Ef3 | BLOWERMOTOR | 30 | Электровентилятор климатической установки |
| Ef4 | IGN-2 | 30 | Электростеклоподъемники, электропривод зеркал заднего вида, стартер |
| Ef5 | IGN-1 | 30 | Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя |
| Ef6 | ELEC FAN LO | 20 | Электровентилятор системы охлаждения двигателя (малая скорость вращения) |
| Ef7 | DEFOG | 30 | Электрообогрев заднего стекла |
| Ef8 | ELEC FAN HI | 30 | Электровентилятор системы охлаждения двигателя (высокая скорость вращения) |
| Ef9 | POWER WINDOW | 20 | Электростеклоподъемники (кроме двери водителя) |
| Ef10 | DIS | 15 | Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания |
| Ef11 | ECM | 10 | Цепь питания главного реле |
| Ef12 | HEADLAMP | 25 | Фары головного света, подсветка приборов и органов управления |
| Ef13 | STOP | 15 | Сигнал торможения |
| Ef14 | DR’S P/WDO | 20 | Элекгростеклоподьемники (дверь водителя) |
| Ef15 | H/L HI | 15 | Дальний свет фар |
| Ef16 | HORN | 15 | Звуковой сигнал |
| Ef17 | A/C | 10 | Компрессор кондиционера |
| Ef18 | FUEL PUMP | 15 | Цепь питания топливного насоса |
| Ef19 | PASS F/BOX | 15 | Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника |
| Ef20 | H/L LO LH | 10 | Ближний свет (левая фара) |
| Ef21 | EMS | 15 | Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя |
| Ef22 | INJECTOR | 15 | Форсунки, система рециркуляции отработавших газов |
| Ef23 | IL LH | 10 | Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона) |
| Ef24 | FOG | 15 | Противотуманные фары |
| Ef25 | MIR HEAT | 10 | Электропривод и электрообогрев зеркал заднего вида |
| Ef26 | DOOR LOCK | 15 | Система центральной блокировки замков |
| Ef27 | H/L LO RH | 10 | Ближний свет (правая фара) |
| Ef28 | IL RH | 10 | Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона) |
| Ef29 | SPARE | 10 | Не используется |
| Ef30 | SPARE | 15 | Не используется |
| Ef31 | SPARE | 25 | Не используется |
Расшифровка реле моторного отсека

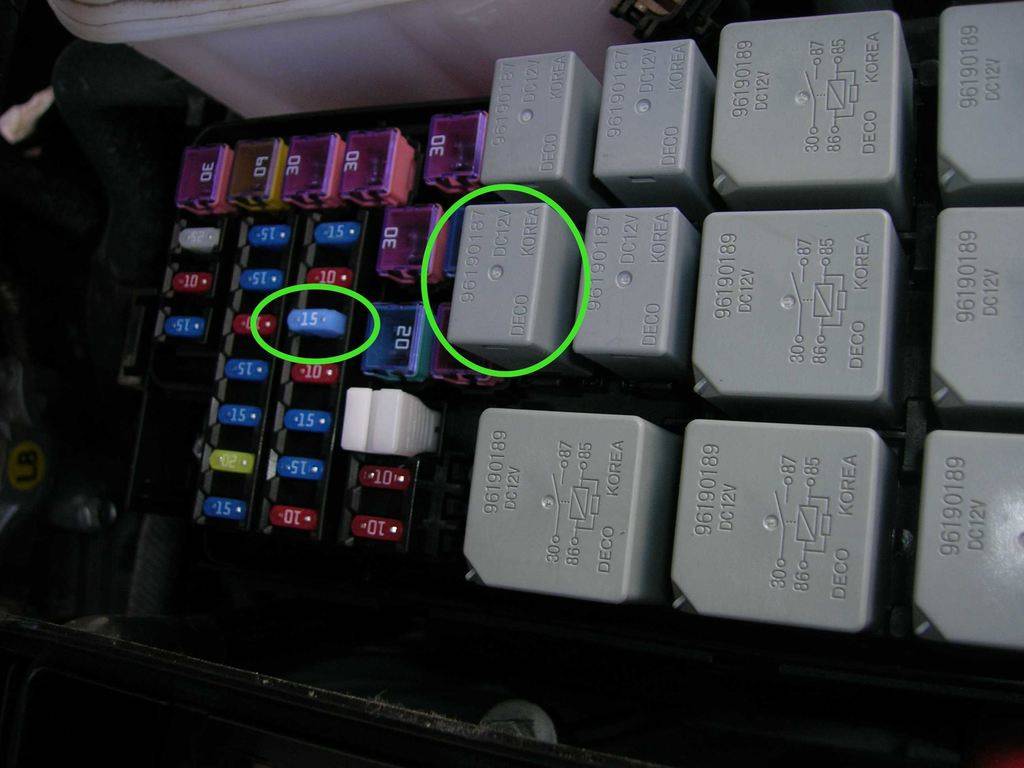

Рядом с предохранителями подкапотного модуля располагаются реле, отвечающие за работу ряда электрических приборов или механизмов.
| № | Обозначение | Артикул | За что отвечает |
|---|---|---|---|
| 1 | ILLUMINATION RELAY | 96190187 | Подсветка приборов и органов управления |
| 2 | HORN RELAY | 96190187 | Звуковой сигнал |
| 3 | MAIN RELAY | 96190189 | Главное реле/реле зажигания |
| 4 | HEAD LAMP RELAY | 96190189 | Блок-фары |
| 5 | FRT FOG RELAY | 96190187 | Противотуманные фары |
| 6 | A/C COMP RELAY | 96190187 | Муфта компрессора кондиционера |
| 7 | FUEL PUMP RELAY | 96190189 | Топливный насос, катушки зажигания |
| 8 | POWER WINDOW RELAY | 96190189 | Элекгростеклоподьемники |
| 9 | ELEC FAN LO RELAY | 96190189 | Элекгровентилятор системы охлаждения двигателя (малая скорость вращения) |
| 10 | DEFOG RELAY | 96190189 | Электрообогрев заднего стекла |
| 11 | ELEC FAN HI RELAY | 96190189 | Элекгровентилятор системы охлаждения двигателя (высокая скорость вращения) |
Особенности работы системы кондиционирования
Включение кондиционера возможно исключительно при работающем силовом агрегате, однако температура наружного воздуха не должна быть ниже 5 °С, а вентилятор нужно включить (независимо от скорости). При этом как минимум один из дефлекторов обдува, обозначенный на схеме цифрами 5 и 6, необходимо открыть. В противном случае возможно обледенение испарителя и прекращение подачи воздуха. Кроме того, под машиной могут появиться капли конденсата.
Во избежание простуды, настоятельно рекомендуется не направлять поток холодного воздуха на тело. А если влажность воздуха повышенная, не стоит направлять воздух на лобовое стекло, так как это может спровоцировать запотевание.
Что касается работы системы кондиционирования, то при ее функционировании растет расход горючего, потому как работа привода кондиционера требует части мощности двигателя. Кроме того, во время езды с прицепом или передвижения по гористой местности, кондиционер может сам отключаться, в целях предотвращения перегрева силового агрегата.
Чтобы выключить кондиционер Лада Веста, достаточно нажать клавишу 18 и система перестанет работать, а иконка погаснет.
И Веста и Иксрэй, впрочем как и другие модели АвтоВАЗа, в зависимости от комплектации оснащаются кондиционером или климат-контролем. Многие путают эти понятия, или же для кого-то это одно и то же. Но правда немного отличается, чем некоторые думают.
Кондиционер — система, способная подавать холодный воздух в авто. Строение кондиционера: компрессор, радиатор с фреоном, датчик температуры.
Климат-контроль — это целая система, управления температурой воздуха в салоне. Помимо-того, что она может охлаждать температуру (обычный кондиционер), она так же может и поддерживать постоянно заданную температуру, регулируя потоки воздуха, скорость вентилятора печки, направление потоков воздуха.
Иными словами, кондиционер — это холодильник, способный только охлаждать, климат контроль же — целая система, способная постоянно поддерживать заданную температуру.
Отличие Весты и Иксрэя от других моделей АвтоВАЗа заключается в ином блоке управления отопителем, кондиционером и воздуховодами.
На Ладу Весту климат-контроль устанавливается только в комплектации Люкс.
Немного о ньюансах климатической системе Весты:
- Центральные сопла воздуховодов имеют небольшой «рабочий диапазон» наклона
- Температура регулируется с шагом в 1 градус, а не 0,5 градуса, как на иномарках (т.е. Выставить температуру 19,5 не получится)
- Слышна работа компрессора, момент включения/выключения.
В целом, климат-контроль на Ладе Весте работает хорошо, и не вызывает каких-либо проблем.
Схема блока предохранителей в салоне Шевроле Лачетти
Описание
| № | А | Функция / компонент |
| F1 | 10 | Модуль обнаружения и диагностики |
| F2 | 10 | TCM, ECM, генератор, впуск с изменяемой геометрией, датчик скорости автомобиля |
| F3 | 15 | Аварийный выключатель |
| F4 | 10 | Панель приборов, сигнальная лампа фар, звуковой сигнал, выключатель тормоза, усилитель рулевого управления в зависимости от скорости, переключатель управления кондиционером |
| F5 | — | — |
| F6 | 10 | Реле компрессора кондиционера, реле обогрева стекол, реле стеклоподъемников, реле фар |
| F7 | ветры | Реле вентилятора, выключатель кондиционера, автоматическая система контроля температуры |
| F8 | 15 | Выключатель зеркал с электроприводом, складывающееся зеркало, блок управления люком |
| F9 | 25 | Электродвигатель стеклоочистителя, выключатель стеклоочистителя |
| F10 | — | — |
| F11 | 10 | Разъем маслопровода электронного блока управления тормозами |
| F12 | 10 | Иммобилайзер, блок управления противоугонной системой, блок управления датчиком дождя |
| F13 | 10 | TCM |
| F14 | 15 | Аварийный выключатель |
| F15 | 15 | Блок управления противоугонной системой |
| F16 | 10 | Диагностический блок |
| F17 | 10 | Звуковая система, часы |
| F18 | 15 | Дополнительная розетка |
| F19 | 15 | Предохранитель прикуривателя Chevrolet Lacetti |
| F20 | 10 | Переключатель фонарей заднего хода, переключатель парковки / нейтрали, система помощи при парковке |
| F21 | 15 | Реле заднего противотуманного света |
| F22 | 15 | Часы, автоматическая система контроля температуры, выключатель кондиционера |
| F23 | 15 | Аудио система |
| F24 | 10 | Иммобилайзер |
Реле
| Число на схеме | Имя | За что отвечает |
| 1 | РЕЛЕ ОСВЕЩЕНИЯ | Реле освещения приборов |
| 2 | РОГОВОЕ РЕЛЕ | Реле звукового сигнала |
| 3 | ГЛАВНОЕ РЕЛЕ | Главное реле или реле зажигания |
| 4 | РЕЛЕ ФАРЫ | Блок фары |
| 5 | ПРОТИВОТУМАННОЕ РЕЛЕ ПЕРЕДНЕЕ | Реле противотуманных фар (ПТФ) |
| 6 | РЕЛЕ КОНДИЦИОНЕРА КОМП | Реле муфты компрессора кондиционера |
| 7 | РЕЛЕ ТОПЛИВНОГО НАСОСА | Реле топливного насоса (топливного насоса) и катушки зажигания |
| восемь | РЕЛЕ ВЫИГРЫША МОЩНОСТИ | Реле стеклоподъемников |
| девять | ЭЛЕКТРОННОЕ РЕЛЕ ВЕНТИЛЯТОРА | Реле вентилятора системы охлаждения двигателя (низкая скорость) |
| 10 | РЕЛЕ АНТИФРИЗА | Реле обогрева заднего стекла |
| одиннадцать | ЭЛЕКТРИЧЕСКОЕ РЕЛЕ ВЕНТИЛЯТОРА | Реле вентилятора системы охлаждения двигателя (высокая скорость) |
Плавкие предохранители и вставки
| Число на схеме | Имя | Защищенная цепь | Сила тока, ток в А |
| А | Пинцет | — | — |
| Ef1 | ОСНОВНАЯ ВАТА | Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задний противотуманный фонарь, часы, кондиционер, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления АКПП | тридцать |
| Ef2 | Брюшные мышцы | Блок управления ABS, блок направления ABS | 60 |
| Ef3 | ВЕНТИЛЯТОР | Вентилятор кондиционера | тридцать |
| Ef4 | IGN-2 | Электрические стеклоподъемники, электрические зеркала, стартер | тридцать |
| Ef5 | IGN-1 | Реле включения топливного насоса, ЭБУ двигателя, клапан рециркуляции ОГ, система зажигания, топливный насос, клапан продувки бака системы EVAP, вентилятор охлаждения двигателя | тридцать |
| Ef6 | ЭЛЕК ЛО ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя (низкая скорость) | ветры |
| Ef7 | DEFOG | Обогрев заднего стекла | тридцать |
| Ef8 | ЭЛЕК ФАН ПРИВЕТ | Вентилятор охлаждения двигателя (высокая скорость) | тридцать |
| Ef9 | ЭЛЕКТРИЧЕСКОЕ ОКНО | Электрические стеклоподъемники (кроме двери водителя) | ветры |
| Ef10 | DIS | Реле включения топливного насоса, ЕСМ, клапан рециркуляции ОГ, система зажигания | 15 |
| Ef11 | ECM | Цепь питания главного реле | 10 |
| Ef12 | ПРОЕКТОР | Фары, освещение приборов и органов управления | 25 |
| Ef13 | ОСТАНАВЛИВАТЬСЯ | Тормозной сигнал | 15 |
| Ef14 | DR’S P / WDO | Электростеклоподъемники (водительская дверь) | ветры |
| Ef15 | H / L HI | Фары дальнего света | 15 |
| Ef16 | РОГ | Звуковой сигнал | 15 |
| Ef17 | ДО Н.Э | Компрессор кондиционера | 10 |
| Ef18 | БЕНЗОНАСОС | Цепь питания топливного насоса | 15 |
| Ef19 | ПРОЙТИ F / BOX | Комбинация приборов, выключатель звукового сигнала, электрически складывающиеся зеркала заднего вида, индивидуальное освещение, внутреннее освещение, освещение багажного отделения, датчик открытия крышки багажника | 15 |
| Ef20 | H / L LO LH | Ближний свет (левая фара) | 10 |
| Ef21 | EMS | Клапан продувки адсорбера СУПБ, датчик кислорода с подогревом, вентилятор охлаждения двигателя | 15 |
| Ef22 | ИНЖЕКТОР | Форсунки, рециркуляция выхлопных газов | 15 |
| Ef23 | LH | Освещение номерного знака, аварийная сигнализация, задний фонарь, фара в сборе (левая сторона) | 10 |
| Ef24 | ТУМАН | Противотуманные огни | 15 |
| Ef25 | МИР ТЕПЛО | Электроуправление и электрообогрев зеркал заднего вида | 10 |
| Ef26 | ЗАМОК | Система центрального замка | 15 |
| Ef27 | H / L LO RH | Ближний свет (правая фара) | 10 |
| Ef28 | RH | Освещение номерного знака, аварийная световая сигнализация, задний фонарь, фара в сборе (правая сторона) | 10 |
| Eph29 | ЗАМЕНА | Замена | 10 |
| Ef30 | ЗАМЕНА | Замена | 15 |
| Ef31 | ЗАМЕНА | Замена | 25 |
Как снять прикуриватель на Шевроле Лачетти: замена и ремонт
Этот прибор устанавливается на всех современных автомобилях. Однако многие водители используют его не по назначению. В гнездо прикуривателя Шевроле Лачетти подключаются дополнительные устройства. Среди самых распространенных:
- вентилятор охлаждения салона;
- электрический компрессор для накачки колес;
- видеорегистратор, фиксирующий текущую дорожную обстановку;
- GPS-навигатор;
- дополнительные батареи и зарядные устройства для телефонов или прочих электронных девайсов.
В таких условиях выход прибора из строя – неприятное событие и приводит к массе неудобств. Статья посвящена тому, как выяснить причину неисправности, снять прикуриватель на модели Лачетти, провести замену своими руками.
Почему не работает прикуриватель?
Есть несколько основных причин поломки устройства на Шевроле Лачетти. Самые распространенные.
- Перегоревший предохранитель. Электрическая цепь авто защищена от короткого замыкания защитным элементом. При превышении номинального значения силы тока предохранитель перегорает, оставляя исправными приборы. Максимальное значение для данного участка цепи – 15 ампер. Это значит, что суммарная мощность подключаемых приборов составляет 180 Ватт (P=I*A, где I – напряжение 12 вольт). При возникновении такой неисправности требуется снятие устройства. Необходимо заменить предохранитель новой деталью.
- Короткое замыкание или неисправность проводки прикуривателя. Если защитные элементы часто горят или при проверке выяснилось, что он целый, следует проинспектировать состояние проводов. На кабелях, приходящих к прикуривателю, не должно быть заломов, изоляция должна быть без обрывов. Точно диагностировать целостность поможет мультитестер.
- Перегоревшая нихромовая спираль. При замкнутых контактах она подвергается термическому воздействию. От возраста ободок перегорает. Ремонт в таких случаях нецелесообразен, рекомендуется снятие и установка новой детали.
- Неисправная лампа светоэлемента прикуривателя. Вокруг прибора есть подсветка, которая облегчает его поиск в темное время суток. От возраста или короткого замыкания она перегорает. Необходимо снятие устройства. Далее – поменять лампу на исправную деталь.
- Неплотный контакт прикуривателя. Из-за частого подключения посторонних приборов, интенсивной эксплуатации или попадания влаги может ухудшаться плотность контактов, появляться ржавчина или окислы. Для ремонта стоит подогнуть контакты, осмотреть их на предмет посторонних веществ. При необходимости обработать надфилем.
Расположение предохранителя
Самая частая неисправность на Шевроле Лачетти – выгорание защитного элемента. Необходимо менять предохранитель прикуривателя. Монтажный блок находится на торце передней консоли, с левой стороны. Это расположение одинаково для всех модификаций: седана, универсала, хэтчбека.
Чтобы добраться до блока следует открыть дверь водителя. Необходимо снятие декоративной панели. Держится она на пластиковых защелках, поэтому снимать ее нужно аккуратно. Сзади расположена инструкция и пинцет, помогающий вытаскивать элементы.
Для ремонта потребуется вытащить предохранитель F19, отвечающий за прикуриватель Шевроле Лачетти, а затем заменить его новым
Важно, чтобы деталь совпадала по номиналу с указанным производителем (15 ампер). В противном случае есть риск оплавления изоляции проводов, короткого замыкания, пожара
Замена предохранителя не помогла
Если после снятия и установки нового защитного элемента прибор на Шевроле Лачетти не работает, то причину следует искать в другом месте.
Предохранители шевроле лачетти описание характеристики и фото
Для того, чтобы самостоятельно и быстро устранить любую неисправность, нужно просто внимательно изучить схему, которая достаточно проста и наглядна. В нашей статье мы подробно расскажем, какие именно предохранители находятся в каждом из блоков, как определить и заменить перегоревший.
Расположение и электросхема
Чтобы вам было проще ориентироваться, опишем каждый блок Шевроле Лачетти отдельно. В моделях, выполненных в кузовах седан и хэтчбек, их расположение очень похоже, поэтому описывать по отдельности нет смысла.
С торца приборной панели

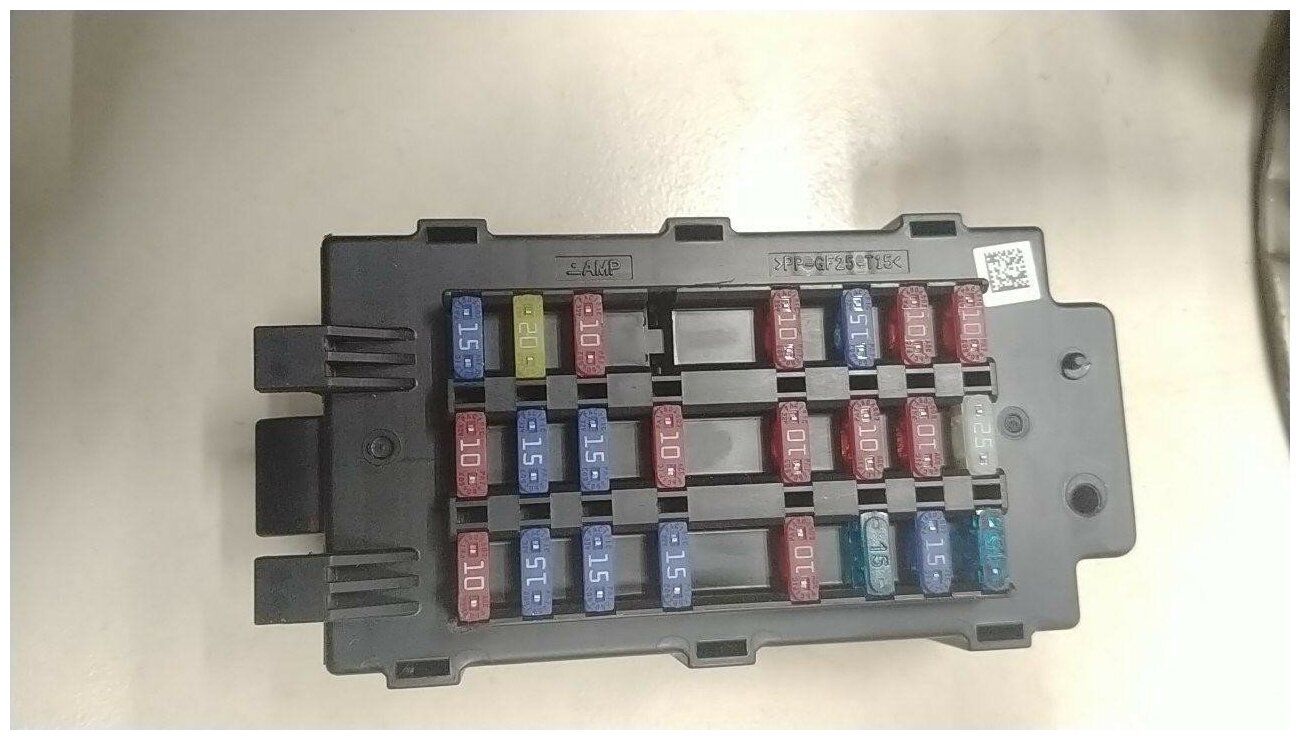

Первый блок расположен слева панели приборов. Чтобы получить доступ к нему, достаточно всего лишь открыть дверь со стороны водителя и открыть закрывающую блок крышку.
| № | Ампер | Назначение предохранителя или реле |
| F1 | 10 | предохранитель, отвечающий за состояние подушек безопасности |
| F2 | 10 | ЭБУ |
| F3 | 15 | аварийка |
| F4 | 10 | панель приборов, стоп-сигналы, автоматика кондиционеров, ГУР |
| F5 | свободен | |
| F6 | 10 | кондиционер, наружный свет, подогрев заднего стекла, электрические стеклоподъемники |
| F7 | 20 | отопление, рециркуляция воздуха, скорость работы вентилятора, автоматика кондиционера |
| F8 | 15 | управление зеркалами и люком |
| F9 | 25 | стеклоочистители |
| F10 | свободен | |
| F11 | 10 | ABS |
| F12 | 10 | иммобилайзер, сигнализатор дождя |
| F13 | 10 | автоматическая коробка передач |
| F14 | 15 | аварийка |
| F15 | 15 | сигнализация |
| F16 | 10 | разъем для диагностики |
| F17 | 10 | аудиосистема |
| F18 | 15 | розетка двенадцать вольт |
| F19 | 15 | прикуриватель |
| F20 | 10 | задний ход, датчик селектора автоматической трансмиссии, салонное освещение |
| F21 | 15 | задние противотуманки |
| F22 | 15 | автоматика кондиционера |
| F23 | 15 | аудиосистема |
| F24 | 10 | иммобилайзер |
Подкапотный блок

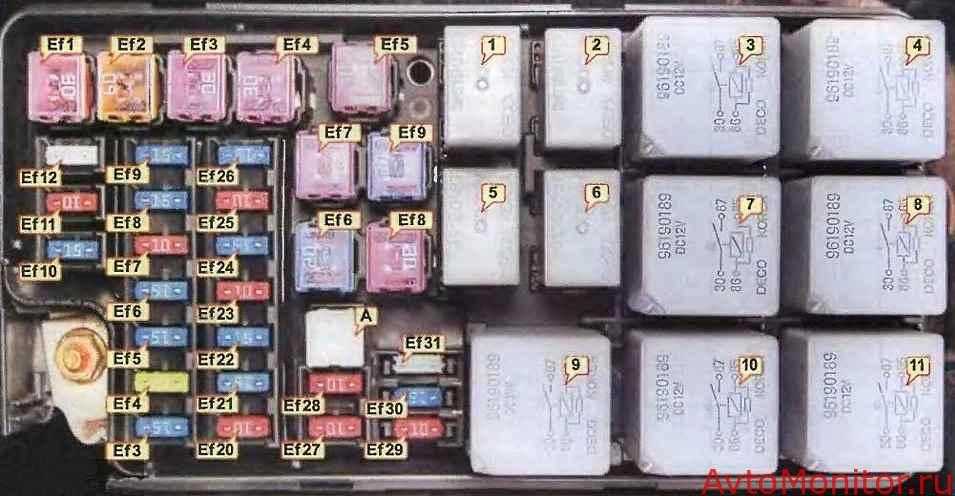

Следующий блок с предохранителями находится под крышкой капота слева, рядом с аккумуляторной батареей.
| № | Ампер | Назначение предохранителя или реле |
| Ef1 | 30 | аккумуляторная батарея |
| Ef2 | 60 | ABS |
| Ef3 | 30 | вентилятор системы отопления |
| Ef4 | 30 | система зажигания |
| Ef6 | 20 | охлаждение |
| Ef7 | 30 | обогрев заднего стекла |
| Ef8 | 30 | увеличенная скорость вентилятора радиатора |
| Ef9 | 20 | электростеклоподъемники (правая и задняя двери) |
| Ef10 | 15 | ЭБУ |
| Ef11 | 10 | основное реле, электронное управление двигателем |
| Ef12 | 25 | наружное оборудование, габаритные огни |
| Ef13 | 15 | стопы |
| Ef14 | 20 | электростеклоподъемник (дверь со стороны водителя) |
| Ef15 | 15 | дальний свет |
| Ef16 | 15 | звук, сирена |
| Ef17 | 10 | кондиционер |
| Ef18 | 15 | топливонасос |
| Ef19 | 15 | панель приборов, складывания зеркал, лампы салонного освещения, освещение багажника |
| Ef20 | 10 | левая фара |
| Ef21 | 15 | ЭБУ, продувка адсорбера, охлаждение радиатора |
| Ef22 | 15 | насос подкачки бензина, клапан рециркуляции отработавших газов |
| Ef23 | 10 | левые габариты, освещения номера, предупреждающий сигнал |
| Ef24 | 15 | противотуманки |
| Ef25 | 10 | электропривод боковых зеркал |
| Ef26 | 15 | центральный замок |
| Ef27 | 10 | правая фара, ближний свет |
| Ef28 | 10 | правые габариты |
| Ef29 | 10 | запасной |
| Ef30 | 15 | запасной |
| Ef31 | 25 | запасной |
| К1 | реле подсветки панели приборов и главной консоли | |
| К2 | реле звука | |
| К3 | главное реле зажигания | |
| К4 | запасной | |
| К5 | реле противотуманок | |
| К6 | компрессор кондиционера | |
| К7 | насос подкачки бензина, катушка зажигания | |
| К8 | электростеклоподъемники | |
| К9 | низкая скорость работы вентилятора | |
| К10 | обогрев заднего стекла | |
| К11 | высокая скорость работы вентилятора радиатора |
Под приборной панелью
Этот блок, в котором находятся только реле, расположен под панелью приборов на специальном кронштейне, вблизи педалей.
| № | Ампер | Назначение предохранителя или реле |
| 1 | реле-защита аккумуляторной батареи | |
| 2 | реле-прерыватель указателей поворотов | |
| 3 | реле-задние противотуманки | |
| 4 | реле-блокировка стартера |
Прочитав и изучив материал данной статьи, можно быстро отыскать, что в чем суть любой проблемы, которая связана с системой электропроводки в автомобиле Шевроле Лачетти седан и хэтчбек. Диагностика неполадок производится при помощи тестера.
Процесс снятия и замены
Визуальный осмотр предохранителей скорее всего не даст никаких результатов, снаружи они могут ничем не отличаться от исправных. Не будет заметно никаких разрывов, но во время установки такой предохранитель не будет работать.
Чтобы точно определить состояние предохранителя, воспользуйтесь тестером и поочередно проверяйте каждый, при этом доставать из блока нет необходимости.
В свою очередь обязательно имейте запас предохранителей различной мощности и реле, места они занимают совсем мало, а в экстренной ситуации могут пригодиться.
Видео «Замена предохранителя прикуривателя»
На всех автомобилях Шевроле замена предохранителей очень похожа. На примере замены электропредохранителя на Авео мастер продемонстрирует, как происходит замена на Лачетти.
Что делать, если в блоки попала вода
Во время дождя или после мойки в монтажные блоки с плавкими вставками может попасть вода.
Из-за этого происходят такие неполадки:
- короткое замыкание;
- окисление контактов;
- поломка подключенного через перемычки электрооборудования.
Признаками неисправности являются:
- перегорание перемычки;
- некорректная работа электрооборудования;
- включение световых аварийных индикаторов на панели приборов.
Если водитель заметил повышенную влажность на платах с предохранителями, нужно предпринять такие действия:
- Остановить автомобиль.
- Включить стояночный тормоз.
- Обесточить электрооборудование.
- Вытащить ключ из замка зажигания.
- Снять клемму с аккумуляторной батареи.
- Вскрыть монтажный модуль с перемычками, в который попала вода.
- Вытащить плату.
- Демонтировать плавкие вставки.
- Просушить их на солнце или использовать фен.
- Очистить контакты специальной жидкостью.
- Еще раз высушить.
- Собрать плавкие вставки и релейные переключатели по схеме.
- Установить плату в монтажный модуль.
Чтобы избежать повторного попадания воды в блок с предохранителями, нужно:
- регулярно прочищать дренажные отверстия;
- уплотнить пластиковую крышку модуля резиновой прокладкой или промазать стык герметиком;
- обработать печатную плату специальным лаком;
- защитить место установки бокса самодельным кожухом из резины или пластика.
Если в результате затопления блока с плавкими вставками произошло короткое замыкание и выгорели контакты, то панель следует заменить.
Как решить проблемы
Засоренные и загрязненные контакты можно самостоятельно очистить. Также часто помогает частичная замена элементов прикуривателя в виде гнезда или предохранителя, к примеру.
Порой есть смысл вооружиться паяльником, чтобы восстановить перегоревшие контакты и провода.
Если же причина более глобальная и кроется в нарушении целостности электропроводки машины, тут я настоятельно рекомендую обратиться к профильным специалистам.
Подписывайтесь, оставляйте отзывы, задавайте вопросы и рассказывайте о нас своим друзьям!
(1 оценок, среднее: 5,00 из 5)
Где предохранитель на прикуриватель на Шевроле Круз
Расположение и электросхема В предохранитель прикуривателя chevrolet cruze отказа какого-либо электрооборудования первым делом проверьте электропредохранитель, который за него отвечает. Для того чтобы это проще было сделать ознакомьтесь с предлагаемыми схемами. Предохранители и реле в моторном отсеке Если у вас отказало какое-то оборудование, то ищите его в таблицах.
Далее, определив его номер, ищите расположение элемента, отвечающего предохранитель прикуривателя chevrolet cruze него в схеме. Предохранители в салонном отделении и защищаемые ими цепи В этот блок собраны в основном элементы, отвечающие, за оборудование внутри салона автомобиля: С поиском нужного у вас не должно возникнуть проблем.
Предохранитель прикуривателя Chevrolet Cruze
Предохранитель прикуривателя находится под номером 6 — номинал 20A. Тип предохранителя Mini. Визуально определить предохранитель не сложно — по цвету он будет светло-салатового цвета. С помощью пинцета достаем предохранитель — визуально осматриваем. Через прозрачный корпус видны его металлические ножки. Далее рассмотрим, где находятся основные предохранители на автомобиле Chevrolet Cruze, а также какой за что предохранитель прикуривателя chevrolet cruze.
Блоки с предохранителями и реле в моторном отсеке Основная часть предохранительных элементов на автомобиле Chevrolet Cruze располагается в моторном отсеке. В зависимости от модификаций, насчитывается всего три блока, которые отвечают за разные части электронной схемы транспортного средства. Прежде чем выполнить замену элемента, необходимо удостовериться в исправности узла, за который отвечает элемент.
