Замена колодок и тросов ручника. — Chevrolet Lacetti, 1.6 л., 2008 года на DRIVE2
Как писал ранее, купил колодки и тросы ручника. В выходные после советов откликнувшихся, решил самостоятельно поменять.Скажу так, если кто хочет менять самостоятельно, запаситесь терпением. В отсутствии ямы, эстакады или подъёмника, все становится интереснее, но при желании всё возможно.Мой случай показал, что не зря я купил и тросы и колодки. Вскрытие показало, что на колодках, рычаги ручника были закисшие в хлам. Тросы, были не закисшие, сам тросик двигался спокойно, но обратно, после вытягивания он не возвращался.После завершения работ, натянул ручник щелчков на шесть, хотя в книге написано, на 3-5. Помню тему на лачетти форуме, что это не правильно, и если натянуть на три щелчка, то колодки будут разведены. Не на чем не настаиваю, лично тоже придерживаюсь такого мнения.
Всем спасибо за внимание! Отдельное спасибо за советы!

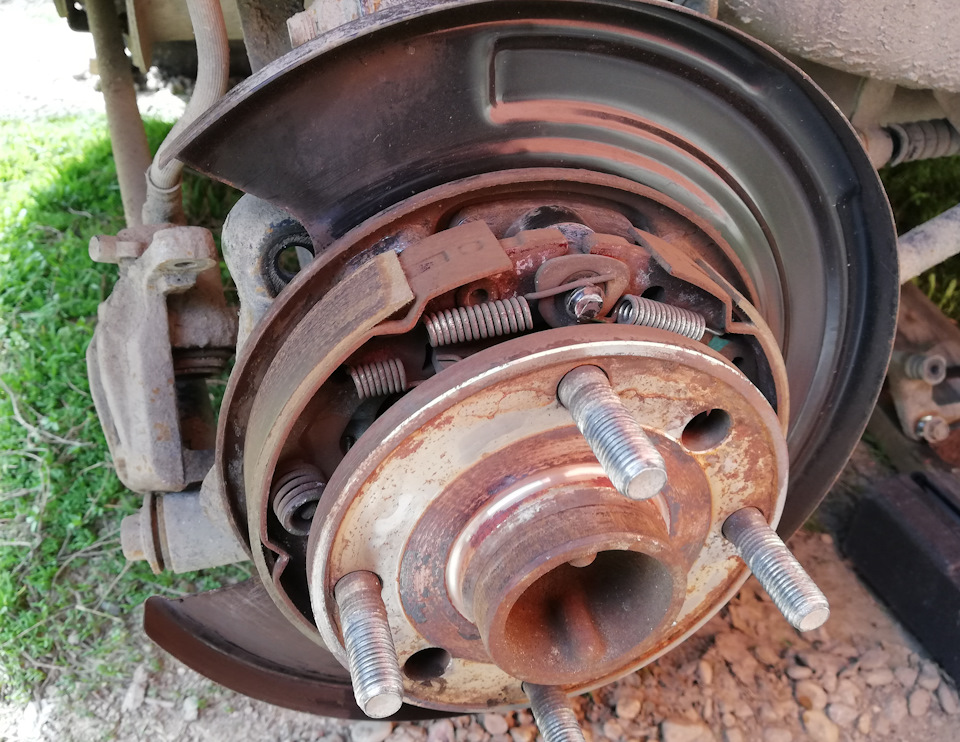

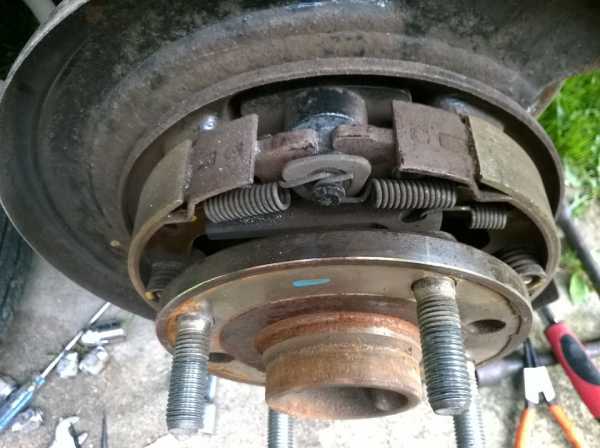

Левая сторона, по состоянию, чуть лучше правой.

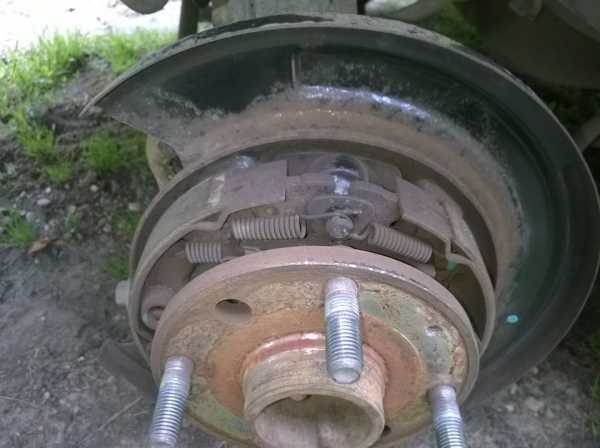

Правая, совсем себя плохо чувствовала.
Пробег: 102000 км
Как подтянуть ручник на Шевроле Лачетти, видео
Также регулировка стояночного тормоза должна выполняться после замены троса привода либо если были поменяны колодки ручника Шевроле Лачетти.
Как правильно отрегулировать ручник
Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах. Это можно сделать из салона двумя способами.
Снимаем оба колеса Снимаем тормозной суппорт, открутив два болта накидным ключом на В том случае, когда при полной затяжке около 9—10 щелчков ручной тормоз не блокирует задние колеса, необходима регулировка либо ремонт стояночного тормоза.
Если Вы когда-нибудь снимали тормозной диск и обращали внимание, как устроен и как работает сам механизм ручника, то Вы поймёте суть ошибки данных мануалов. В общем, как по мне правильная регулировка ручника состоит из следующих шагов:
Шевроле лачетти замена задних колодок
Ладно на Ютубе все друг у друга передирают и вливают в массы одно и тоже, только с разных фотоаппаратов и видеокамер, но мурзилки же вроде должны быть умными книжками, за которые люди платят деньги Я всегда говорю, что информацию в интернете слушать не нужно, а необходимо только прислушиваться и окончательное решение оставить своим мозгам, а не чужим.
Ну ладно, хватит рассусоливать, поехали… Как отрегулировать ручник И вот решил, значит, показать, как я регулирую ручник со своей точки зрения. Как известно, ручник регулируется в двух местах: Абсолютное большинство занимается натяжкой троса из салона.
Закрутили гайку, трос натянули, добились необходимого количества щелчков и готово. Но как по мне — это в корне не верно.
Как отрегулировать ручник
Если Вы когда-нибудь снимали тормозной диск и обращали внимание, как устроен и как работает сам механизм ручника, то Вы поймёте суть ошибки данных мануалов. Дело в том, что трос разводит колодки только вверху!
Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах. А оно нам надо такое? Тем более постоянно перетянутый трос — это тоже как-то не по Фэншую.
В общем, как по мне правильная регулировка ручника состоит из следующих шагов: Теперь более детально рассмотрим этот процесс. Для начала добираемся до гайки регулировки троса в салоне. Для этого дергаем вверх подстаканник Видим заглушку Поддеваем ее с правого торца и снимаем Видим гайку под ключ на 12 мм.
Это и есть гайка регулировки троса ручника Лезем под машину и оцениваем состояние троса. Если он сильно перетянут, то послабляем его.
Some Title Here
Если имеются порванные нити троса, то трос необходимо заменить Если пыльники порваны, тогда трос также нуждается в замене В этом месте всё очищаем и также оцениваем целостность троса Снимаем тормозной суппорт. Сделать это достаточно просто, открутив ключом на 14 два болта его крепления. Один внизу… …и один вверху Снимаем суппорт и подвешиваем его за проволоку Теперь у нас два пути: В том случае, когда при полной затяжке около 9—10 щелчков ручной тормоз не блокирует задние колеса, необходима регулировка либо ремонт стояночного тормоза.
Как правило, чаще всего растягивается трос привода колодок стояночного тормоза и изнашиваются фрикционные накладки колодок. Однако для начала попробуем отрегулировать ручник натяжкой троса и установкой колодок в правильное положение.
Распространённое заблуждение заключается в том, что многие ограничиваются простой подтяжкой троса. На самом деле, этот метод не до конца верный, поскольку только такая регулировка приведёт к неравномерному контакту фрикционной накладки с тормозным диском и, как следствие, неравномерному ускоренному износу колодок.
Регулировка окружности колодок Поэтому для начала отрегулируем диаметр окружности колодок.
Правильный параметр — ,6—,8 мм. Измеряют диаметр штангенциркулем как можно ближе к центру ступицы при снятом тормозном диске. Как это сделать своими руками, разберёмся прямо сейчас. Регулируем стояночный тормоз Это все теория, а на практике процедуру регулировки ручника проводят в таком порядке — сначала дотягивают трос до нормы, но этим не ограничиваются, а подводят колодки до номинального диаметра.
Регулировка ручника Лачетти. Кратко.
После того как ручник протарахтел до упора, а автомобиль не захотел стоять на уклоне понял, что надо на 90 тыс.км заняться.

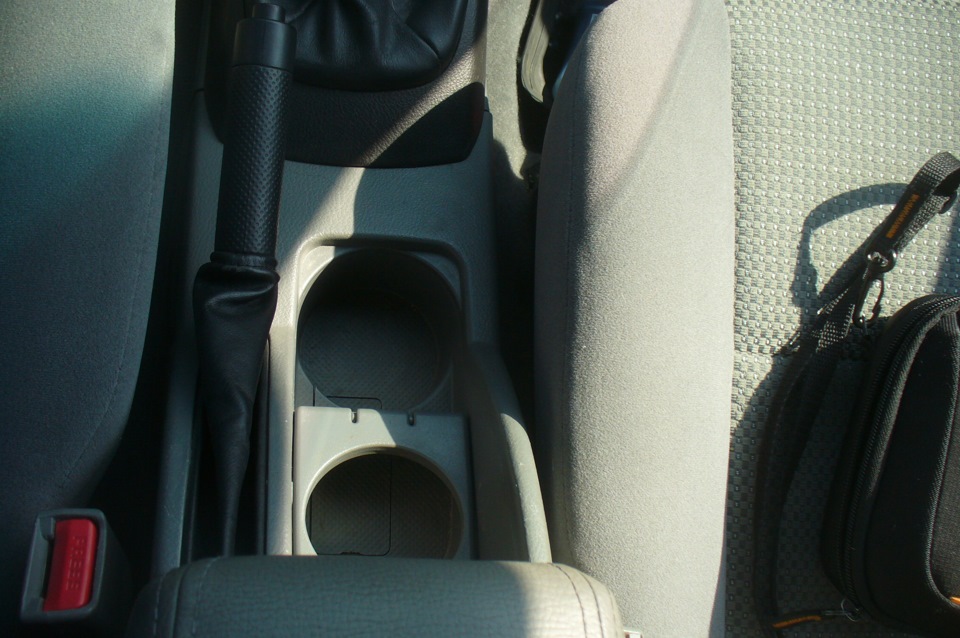

Первое — освободить подстаканник.

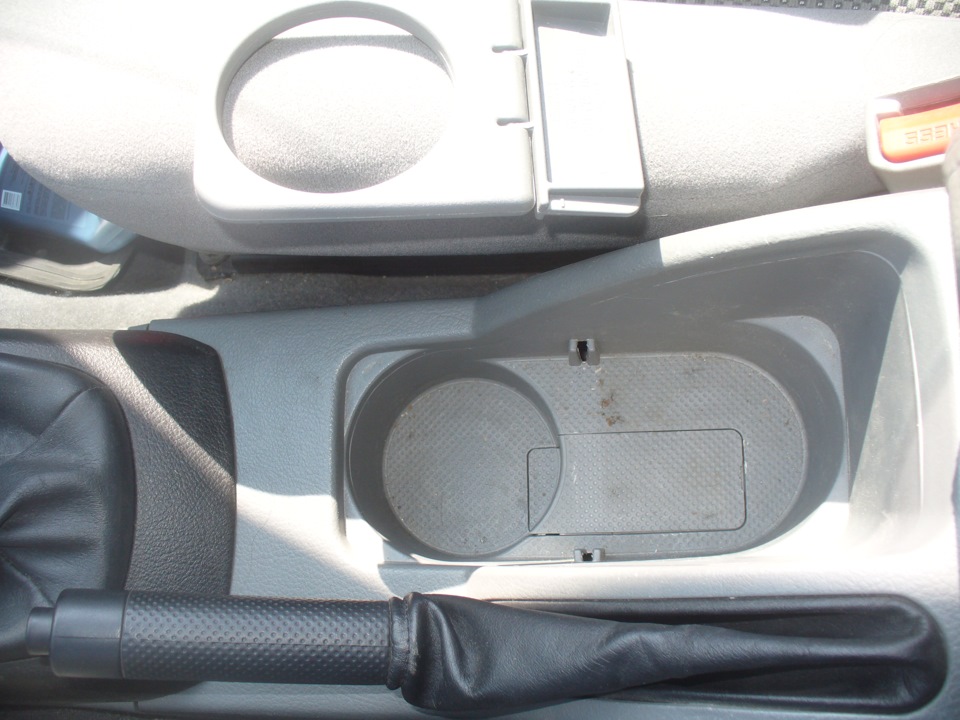

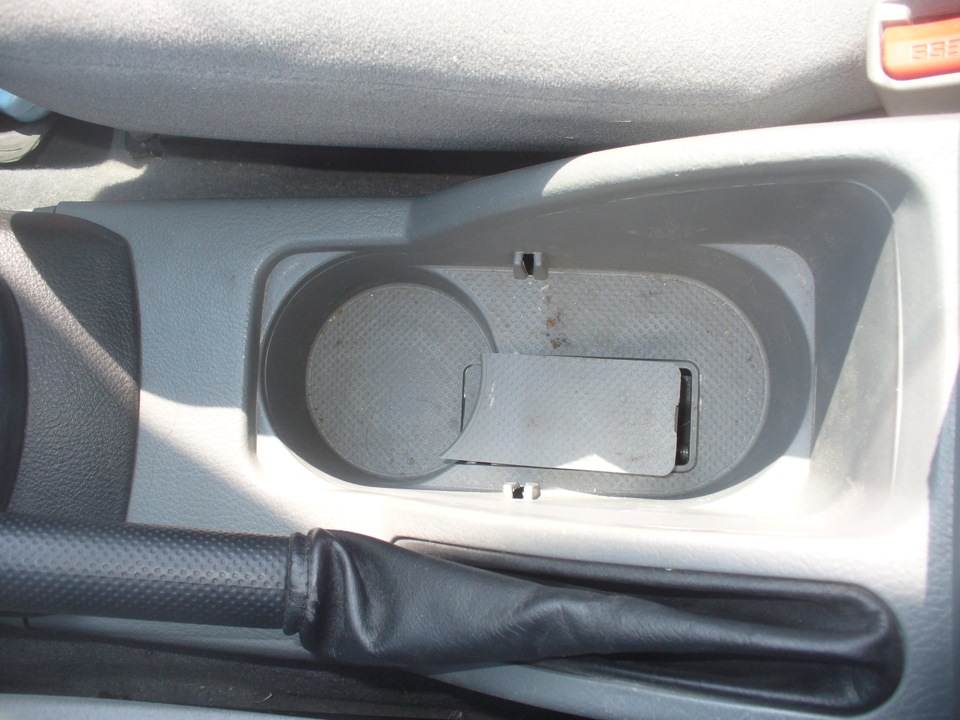

После удаления перегородки хорошо виден «потайной» лючек. Сдвигаем его к переду авто и приподнимаем вверх. Лучше использовать отвёртку с плоским шлицем. А у кого пальчики «будь здоров» и так управится. Дамы, не сломайте ноготь!А вот для дальнейших мероприятий нужна длииииинная торцевая головка «на 12». Так написано в инструкции. У меня есть только длинная «на 13», осталась от автоВАЗов. Подошла.

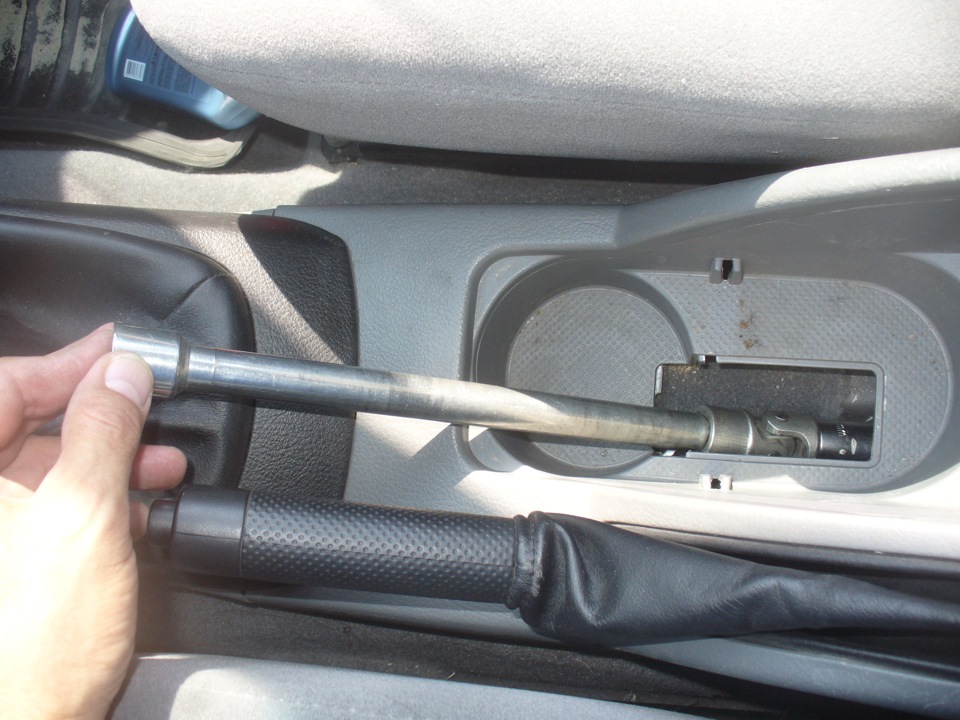

После 10-го оборота сбился. Вытащил головку, плавно вверх ручник — шесть щелчков и держит. По инструкции 2-4 щелчка. Не нравится мне столько. Оставил 6. На всякий случай поднял заднее колесо, крутнул, всё в норме, не трет и не цепляется — не перетянул. Вставил всё обратно. Готово — можно ехать! Хорошо, что на Лачетти рабочая и стояночная это две абсолютно разные системы.Простенько. Даже дамы управятся. Только ноготь сломать можно. Аккуратней!
Стояночный тормоз Chevrolet Lacetti
Стояночный тормоз или ручник в простонародье представляет собой систему блокировки колес, функциональное предназначение которой заключается в удержании автомобиля в исходном положении, независимо от типа и уровня наклона дорожного покрытия.
На Шевроле Лачетти стояночный тормоз представляется в виде механического тормозного привода, который обеспечивает блокировку колес посредством передачи усилия руки человека на тормозящий механизм.
Что делать, если ручник не держит?
Существует множество факторов, которые могут сказаться на исправности стояночного тормоза. Наиболее распространенными причинами выхода из строя ручника являются:
- Износ задних тормозных колодок – подтверждением износу колодок считается свист и недостаточная скорость остановки во время торможения;
- Неправильная регулировка ручника – резьба калибрующей гайки со временем может ослабевать. Для устранения неисправности достаточно закрутить гайку;
- Клин троса в оболочке – возникает в случае отрыва или ржавления элементов троса, что и вызывает стопорение. Исправляется ситуация смазкой троса внутри оболочки или установкой новой детали;
- Обрыв троса – случается из-за чрезмерного натяжения или температурных перепадов и требует замены комплектующих;
- Попадания масла или других рабочих жидкостей на колодки – возможно в связи с нарушением герметичности сальников цилиндров поршней или задней полуоси. Ситуация исправляется регулярным торможением или протиркой колодок техническим спиртом.
Помните, неисправный ручной тормоз снижает безопасность эксплуатации транспортного средства и может стать причиной выписки штрафа в случае остановки сотрудниками ГАИ.
Регулировка ручника: как настроить и откалибровать стояночный тормоз?
По общепринятым техническим нормам ручник должен неподвижно удерживать автомобиль на дорожном покрытии с уклоном не менее 23% без использования противооткатных упор.
Если ручник не в состоянии обездвижить транспортное средства, самое время откалибровать устройство – для регулировки стояночного тормоза необходимо:
- Демонтировать кронштейн с держателем стакана, после чего шлицевой отверткой поддеваем пластиковую заглушку и извлекаем деталь из облицовки туннеля пола;
- Затем поддомкрачиваем заднюю часть автомобиля и вывешиваем задние колеса, далее приподнимаем трещотку ручника на 2-3 зубца вверх;
- Теперь гаечной головкой на «12» крутим регулировочную гайку по траектории часовой стрелки. Оптимальным показателем калибровки устройства является сложность проворачивания колес;
- Далее опускаем трещотку вниз до упора и проверяем колеса на подвижность – должно быть обеспечено свободное вращение;
- Затем повторяем процедуру на полностью поднятом храповом механизме: при затяжке трещотки на 7-10 щелчком задние колеса не должны вращаться.
В случае невозможности откалибровать устройство этим методом, необходимо отрегулировать зазор между тормозными колодками и цилиндрическим диском механизма торможения.
Замена колодок и тросов стояночного тормоза: ремонт своими руками
При падении эффективности функционирования ручника и отсутствием результата при регулировке устройства рекомендуется проверить ресурс колодок и силу натяжения тросов.
При раскрытии тормозного блока визуально осматриваем колодки: в случае наличия механических деформаций, сколов, а также масляных следов или отслоения накладок от поверхности колодок – детали придется менять.
Для замены колодок необходимо:
- Перевести рычаг ручника в нижнее положение до упора;
- Затем поддеваем наконечником шлицевой отвертки стяжные пружины колодок и извлекаем деталь;
- Затем снимаем фиксирующую пластину и демонтируем нижнюю стяжную пружину;
- Далее снимаем регулятор зазора и извлекаем тормозную чашку;
- Теперь нужно достать опорную стойку из пазов щита, отворачиваем колодку в сторону и демонтируем тормозную планку;
- При завершении процедуры отсоединим кончик троса и демонтируем последнюю колодку. Затем извлекаем опорную стойку и вытаскиваем переднюю колодку.
Теперь требуется установить новые комплектующие и с нулевым износом по этому алгоритму в обратном порядке, предварительно выставив технический зазор тормозного механизма. Стандартным параметром зазора является показатель в 167,6–167,8 мм – для постановки зазора необходимо ключом закрутить гайку регулятора тормозного механизма.
Частые проблемы
Как и любой узел, который часто используется ручной тормоз Шевроле Лачетти может выходить из строя. Связано с естественным износом, а также с некоторыми сложностями, возникающими вследствие большой нагрузки на узел.
Самой частой проблемой является несрабатывание тормоза. При этом случае, машина будет катиться под горку даже при поднятом рычаге ручника. Причин у такой проблемы тут две:
- Растянулся трос привода;
- Износились колодки.
В любом случае вы не сможете понадеяться на работоспособность стояночного тормоза. При этом случае вам придется срочно произвести ремонт.
Другой вариант – наличие заклинивания деталей привода. Происходит по причине коррозии или износа. Характеризуется невозможностью поднятия рычага или проблематичным выполнением этого действия
Обратите внимание, что при первых проявлениях подобной проблемы, нужно пользоваться стояночным тормозом очень аккуратно, были случаи, когда рычаг заклинивало в рабочем положении, так добраться до дома или сервиса вы сможете только на эвакуаторе
Еще существует зимний вариант поломки. Происходит это после длительной стоянки с прижатыми тормозными колодками. В этом случае они примерзают и стронутся с места не получится. Если это произошло, то вам потребуется помесить машину в теплое место, для этого понадобится эвакуатор. Можно аккуратно прогреть тормозные колодки строительным феном.
Что понадобится для самостоятельной замены колодок ручного тормоза «Шевроле-Лачетти»
Очевидно, помимо необходимых навыков, для процедуры потребуется сама комплектующая и соответствующие инструменты. Если интересуют оригинальные запчасти, ищите артикул под номером 964-967-64 в каталоге General Motors (стоимость около 3 тыс. рублей). Число вариантов новой детали не «родного» производителя достигает свыше 50 наименований: от дешевого аналога фирмы Patron за номером PSRK0102 (средняя цена – около 500 руб.) до HERTHBUSS JAKOPARTS № J3500908 (в районе 4 тысяч).
Не будем забывать об инструментах:
- подъемный механизм (домкраты);
- торцевые ключи на 12,13,14 мм;
- отвертки (крестовая и плоская);
- колесный ключ;
- молоток;
- пассатижи;
- напильник;
- WD-40;
- смазка для высоких температур;
- металлическая щетка;
- деревянный брус;
- специальный ремкомплект.
Регулировка колодок стояночного тормоза chevrolet lacetti. Тенденции, объявления, видео
Пожалуйста, войдите или зарегистрируйтесь.
Активные темы Темы без ответов. Натягивал тросик из салона до тех пор, пока не начали двигаться колодки тут нужен помощник, чтобы следил за колодками тем самым устранив провисание троса Таким образом мы подводим колодки и устраняем провисание троса.
Колодки подведены так, что малейший подъем ручника сразу же блокируется колесо.
Попускаем трос чтобы колодки перестали подтирать тем же способом на пару оборотов. Сняв колеса через резиновую заглушку отверткой подводи колодки так, чтобы едва не подтирали, с обеих сторон естественно как развести колодки ручника на шевроле лачетти повернув тормозной диск за шпильки крепления колеса таким образом, чтобы заглушка была внизу, напротив того самого барашка, который виден на фото выше.
Таким образом мы устраняем провисание и подводим колодки. Желательно снимать оба колеса, чтобы вращая оба колеса чувствовать когда начнут подтирать колодки хотя бы с одной из сторон, чтобы потом попустить натяжение троса и подвести вторую сторону.
2199-7-12-04-08
Снимаем защитный чехол с направляющего пальца.
Перед установкой пальца вкладываем немного пластичной смазки в отверстие направляющей колодок и наносим тонкий слой смазки на поверхность пальца.
Перед установкой новых тормозных колодок максимально перемещаем поршень внутрь цилиндра с помощью раздвижных пассатижей так же, как и при замене тормозных колодок передних колес. Устанавливаем новые тормозные колодки в направляющую колодок и опускаем суппорт. Аналогично заменяем колодки на правом заднем колесе.
После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим до нормы.
В процессе эксплуатации поверхность тормозного диска становится неровной, в результате чего площадь соприкосновения новых, еще не приработавшихся колодок с диском мала
Поэтому в течение первых 100 км пробега после замены колодок, пока новые колодки не приработались, соблюдайте осторожность, так как тормозной путь автомобиля может увеличиться
[Техническое обслуживание Chevrolet Lacetti на 15 000/75 000/105 000 км пробега] [Техническое обслуживание Chevrolet Lacetti на 60 000/120 000 км пробега]
Замена колодок тормозных механизмов задних колес Chevrolet Lacetti
Самостоятельная замена
Для замены колодок ручного тормоза потребуются следующие инструменты:
- домкрат;
- балонный ключ;
- головки на 12, 13, 14 мм;
- отвертки: крестовая, шлицевая;
- щипцы-круглогубцы;
- напильник;
- щётка по металлу;
- высокотемпературная смазка;
- ремкомплект ручного тормоза;
- деревянный брусок;
- отрезок проволоки длиной 40–50 см;
- WD-40 или аналог.
Порядок действий следующий:
- Обездвижить машину: заехать на ровную площадку, включить первую передачу, подставить под передние колёса противооткатные башмаки.
- В салоне между передними сиденьями под подстаканниками снять прямоугольную заглушку и ослабить трос ручного тормоза, не до конца открутив гайку головкой на 13.
- Ослабить гайки на заднем колесе.
- Поднять машину на домкрате, снять гайки и колесо.
- Шлицевой отверткой вдавить поршень в тормозной цилиндр.
- Открутить 2 болта, фиксирующих суппорт основной тормозной системы, головками на 12 и 14.
- Снять суппорт и привязать его к пружине проволокой.
- Выкрутить крестовой отверткой винт на тормозном барабане.
- Вынуть резиновую заглушку из окошка для регулятора колодок.
- Шлицевой отверткой уменьшить развод колодок, вращая шестерню на регуляторе вниз.
- Сбрызнуть место стыка барабана и ступицы WD-40. Подождать 10 минут.
- Снять барабан. Если не получается, то постучать по его поверхности молотком через деревянную проставку.
- Снять пружины: прижимные (повернуть на 90 градусов), 3 верхние и 1 нижнюю с помощью круглогубцев.
- Отсоединить трос ручного тормоза, оттянув пружину, и вынуть его.
- Осмотреть внутреннюю поверхность барабана, тормозной щит.
- Выровнять рабочую поверхность барабана напильником.
- Очистить тормозной щит от грязи, ржавчины и нанести смазку на выступы. Очистить регулятор и смазать резьбу.
- Установить правую колодку рычагом вниз и надеть на нее наконечник троса. Зафиксировать прижимной пружиной.
- Вставить распорку и регулятор, прижать второй колодкой. Последнюю закрепить пружиной.
- Попробовать надеть барабан. Если не получается, то подточить напильником места, в которые упираются распорка и регулятор.
- Установить треугольную шайбу на вал в верней части тормозного щита и новые пружины из ремонтного комплекта.
- Надеть барабан и отрегулировать зазор регулятором. При вращении не должно быть скрипов, трения или заеданий.
- Установить суппорт, смазав резьбу болтов крепления смазкой. Это предотвратит прикипание и облегчит разбор в будущем.
- Надеть колесо на шпильки, зафиксировать гайками, опустить машину.
- Повторить все действия со вторым тормозным механизмом.
- Отрегулировать ход рычага стояночного тормоза с помощью гайки в салоне. Инструкция по эксплуатации сообщает, что оптимальное значение – от 7 до 10 щелчков.
- Закрыть лючок в салоне.
Видео замены
Ручной тормоз очень важен для автомобиля, хотя многие автолюбители пренебрегают этим механизмом. На большинстве автомобилей устанавливается ручник тросового типа. Замена элементов ручного тормоза происходит по причине неисправности и неработоспособности ручника. На Лачетти чаще всего выходят из строя троса ручника и стираются колодки.
Для замены тросов ручника и колодок ручного тормоза на Chevrolet Lacetti необходимо иметь смотровую яму или подъемник.
Навигация по сайту
Для начала нужно добраться до гайки регулировки натяжения троса. Это можно сделать из салона двумя способами. Снимаем держатель стакана на центральном тоннеле справа от водителя. Демонтаж подстаканника Тонкой отвёрткой вынимаем заглушку. К гайке уже можно добраться, но это можно сделать только высокой головкой на Чтобы облегчить себе доступ к ней, можно пойти другим путём — открутить четыре самореза и снять пластиковый кожух полностью.
Разобрали и добрались до механизма ручника Поднимаем ручник ровно на 2 щелчка. Вывешиваем оба задних колеса. Головкой или ключом подтягиваем гайку до тех пор, пока колеса не станут прокручиваться с небольшим усилием. Опускаем полностью рычаг ручника, при этом колеса должны вращаться совершенно свободно.
Навигация по сайту
Для начала нужно добраться до гайки регулировки натяжения троса. Это можно сделать из салона двумя способами. Снимаем держатель стакана на центральном тоннеле справа от водителя. Демонтаж подстаканника Тонкой отвёрткой вынимаем заглушку. К гайке уже можно добраться, но это можно сделать только высокой головкой на Чтобы облегчить себе доступ к ней, можно пойти другим путём — открутить четыре самореза и снять пластиковый кожух полностью.
Разобрали и добрались до механизма ручника Поднимаем ручник ровно на 2 щелчка. Вывешиваем оба задних колеса. Головкой или ключом подтягиваем гайку до тех пор, пока колеса не станут прокручиваться с небольшим усилием. Опускаем полностью рычаг ручника, при этом колеса должны вращаться совершенно свободно.
То есть при полном ходе рычага в зубцовзадние колесе Шевроле Лачетти не должны вращаться. Если этого не произошло, то можно еще подтянуть трос.
Снимаем диск тормозного механизма см. Снятие диска тормозного механизма заднего колеса.
Отверткой поддеваем заглушку… …и вынимаем ее из диска тормозного механизма. Поворачиваем диск так, чтобы отверстие в нем расположилось снизу.
Стояночный тормоз Chevrolet Lacetti
Если откручивать, то ослабляете. После проделанных манипуляций будет хорошо вывесить колеса и проверить их вращение при опущенном ручном тормозе.
Если никаких посторонних звуков нет трения тормозного барабана о колодкито тут все ок. Также проверьте блокируются ли оба колеса. Просто поднимите ручник и попробуйте провернуть колеса.

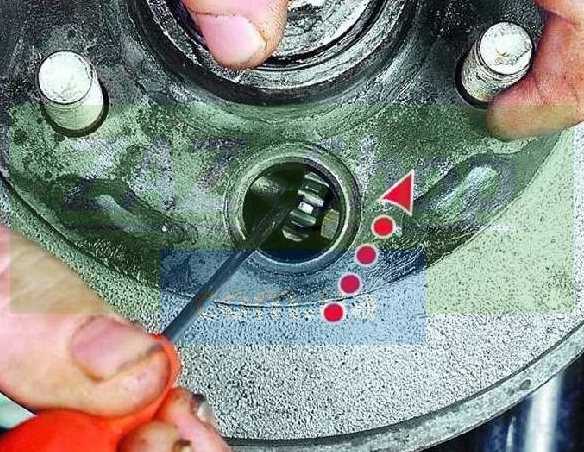

Регулируем ручник с помощью раздвижения колодок В этом случае необходимо вывесить задние колеса можно поочередно. Как правильно вывешивать и снимать колеса читайте в этой статье Снимаем колесо и видим специальную резиновую заглушку, которая скрывает отверстие Извлекаем ее и перемещаем шевроле лачетти хэтчбек ручной тормоз вниз Теперь нам нужно увидеть специальное зубчатое колесико.
С помощью которого и осуществляется регулировка колодок. Либо вращайте барабанчик вниз, чтобы колодки срабатывали позже.
Стандартным параметром зазора является показатель в ,6—,8 мм — для постановки зазора необходимо ключом закрутить гайку регулятора тормозного механизма. Устал платить за штрафы? Выход есть! Забудьте о штрафах с камер!
Как отрегулировать ручник
И вот решил, значит, показать, как я регулирую ручник со своей точки зрения.
Как известно, ручник регулируется в двух местах:
- посредством натяжения троса из салона
- раздвижением колодок в самом механизме
И вот здесь начинается самое интересное. Абсолютное большинство занимается натяжкой троса из салона. Закрутили гайку, трос натянули, добились необходимого количества щелчков и готово.
Но как по мне — это в корне не верно.

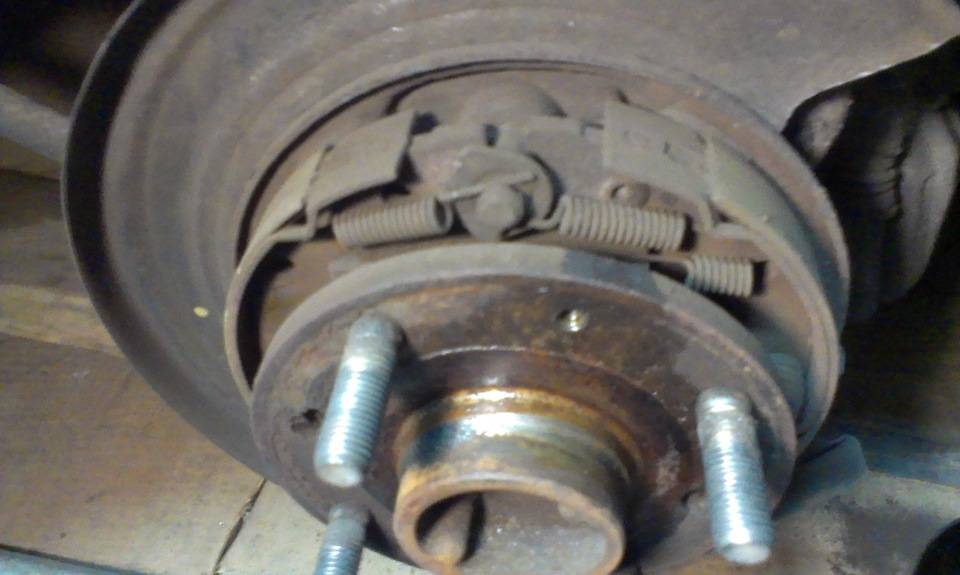

Если Вы когда-нибудь снимали тормозной диск и обращали внимание, как устроен и как работает сам механизм ручника, то Вы поймёте суть ошибки данных мануалов. Дело в том, что трос разводит колодки только вверху! Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах
А оно нам надо такое? Конечно нет
Дело в том, что трос разводит колодки только вверху! Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах. А оно нам надо такое? Конечно нет.
Тем более постоянно перетянутый трос — это тоже как-то не по Фэншую.
В общем, как по мне правильная регулировка ручника состоит из следующих шагов:
- послабляем трос ручника в салоне, чтобы он и не провисал, но и не был перетянут
- разводим колодки в самом механизме до момента, когда они начнут задевать за барабан и немного их сводим, чтобы барабан начал крутиться свободно
- регулируем трос в салоне до необходимых 6-8 щелчков
Важно понять, что трос необходимо не натягивать, а регулировать!
Теперь более детально рассмотрим этот процесс.
Для начала добираемся до гайки регулировки троса в салоне. Для этого дергаем вверх подстаканник
Поддеваем ее с правого торца и снимаем

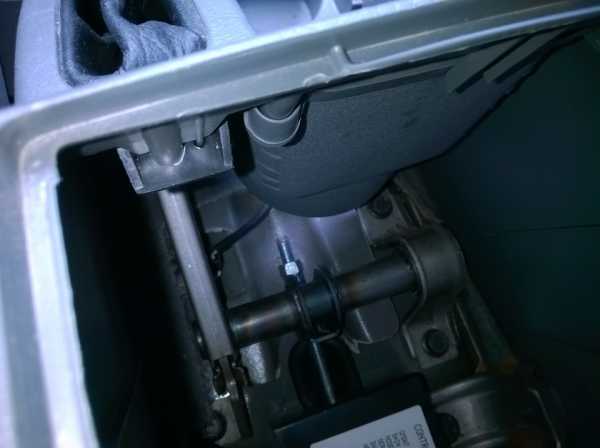

Видим гайку под ключ на 12 мм. Это и есть гайка регулировки троса ручника

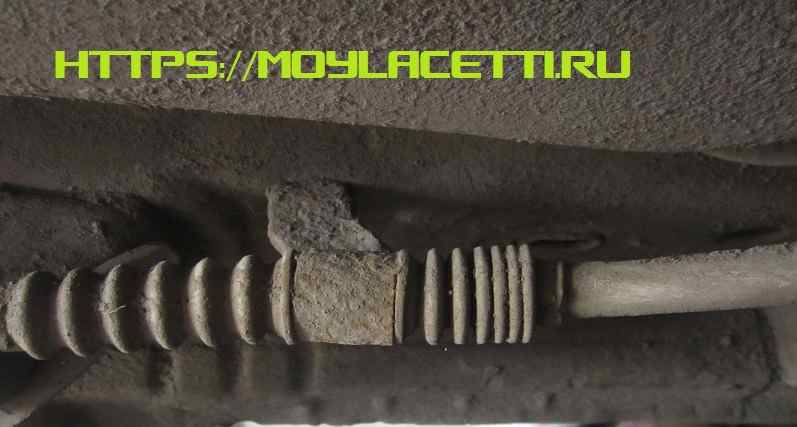

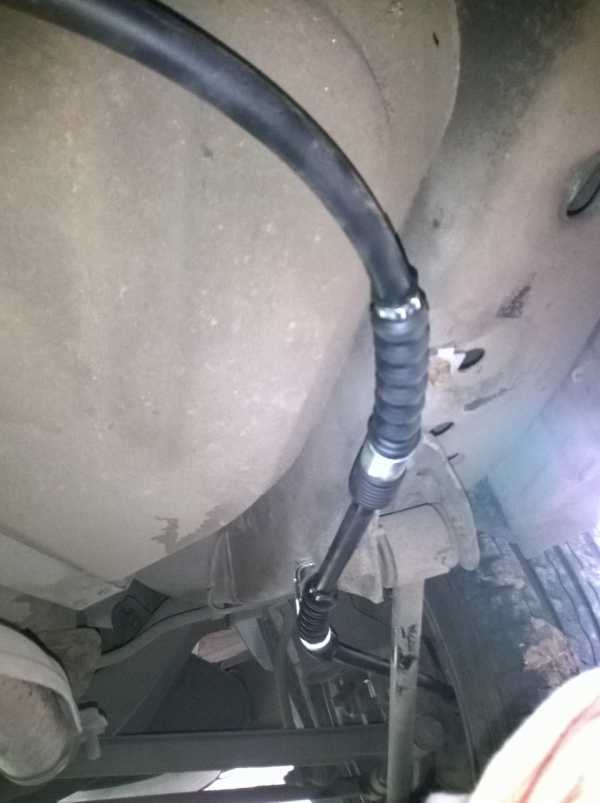

Лезем под машину и оцениваем состояние троса. Если он сильно перетянут, то послабляем его. Если имеются порванные нити троса, то трос необходимо заменить
Если пыльники порваны, тогда трос также нуждается в замене
В этом месте всё очищаем и также оцениваем целостность троса
Снимаем тормозной суппорт. Сделать это достаточно просто, открутив ключом на 14 два болта его крепления. Один внизу…

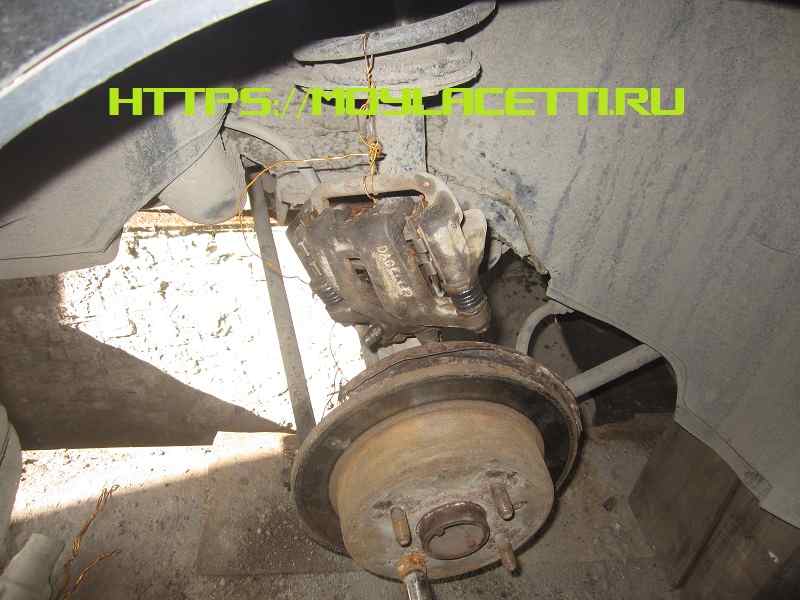

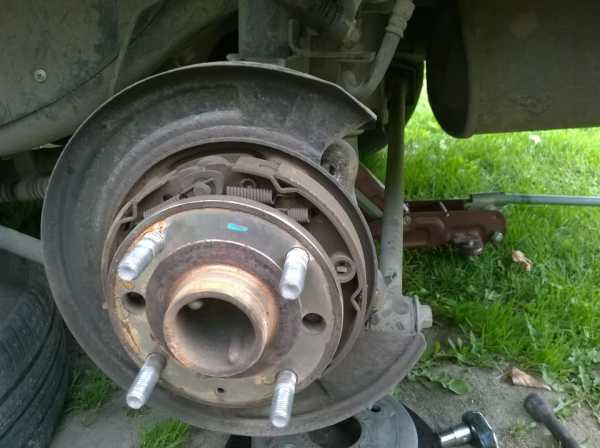

Снимаем суппорт и подвешиваем его за проволоку
- регулируем ручник
- снимаем тормозной диск, оцениваем ситуацию и состояние механизма, очищаем всё и обрабатываем, например, преобразователем ржавчины
Предпочтительнее пойти по второму пути, так как там всё очень любит ржаветь, да и состояние колодок желательно оценить.
В общем, если лень или нет времени возиться, тогда вынимаем резиновую заглушку (красная стрелка) и приступаем к регулировке, а если есть желание сделать всё основательно, тогда откручиваем болт крестовой отвёрткой (желтая стрелка)
Замена колодок ручного тормоза Шевероле Лачетти
Срок эксплуатации колодок ручного тормоза Chevrolet Lacetti ничем не регламентирован. Тормозные колодки ручника подвергаются замене по мере их износа.
Уровень износа колодок определяется в ходе ревизии задних тормозных барабанов.
Если фрикционные накладки стерлись до отметки в 1,5 (мм), то это сигнал для экстренной замены колодок ручного тормоза Шевроле Лачетти.
Специалисты рекомендуют проводить ревизию тормозной системы, в частности задних тормозных барабанов, не реже 1 раза в 30 000 (км) пробега.
Работа по замене колодок ручного тормоза хоть и не обладает высоким уровнем сложности, но все же должна выполняться мастером с солидным опытом техобслуживания Chevrolet Lacetti. Дело в том, что после замены колодок тормозную систему нужно подвергать тонкой регулировке.
Процесс замены колодок ручника Шевроле Эпика
- Останавливаем и глушим машину. Включаем 1 передачу.
- Заглядываем в салон и отпускаем регулировочную гайку натяга троса ручного тормоза. Регулировочный механизм спрятан за крышкой (крышка поддевается отверткой).
Начнем с колеса на стороне водителя. Приподнимаем домкратом левую заднюю часть и снимаем колесо. Не забудьте подложить под авто какой-нибудь страхующий упор.
Откручиваем потайной винтик крепления крышки дискового барабана к колесной ступице.
- Пробуем снять крышку дискового тормозного барабана.
- Если крышка не поддается демонтажу, то необходимо свести тормозные колодки. Для этого в крышке барабана-диска предусмотрено технологическое отверстие (оно прикрыто заглушкой). Сразу за отверстием находится регулятор (зубчатое колесо). На регулятор нужно воздействовать ударной отверткой с плоский шлицом.
- После этого крышка должна поддаться, снимаем ее.
- Извлекаем верхние стяжные пружины на передней и задней колодках.
Снимаем нижнюю стяжную пружину.
Достаем регулятор зазора между колодками
Обратите внимание, регулятор состоит из 3 частей: втулки с зубчатым колесом и двух наконечников. За время эксплуатации Chevrolet Lacetti резьбовые соединения регулятора успевают порядочно закиснуть. Механизм регулировки следует как следует почистить и разработать, а на резьбовые поверхности следует нанести тонкий слой термостойкой смазки
Механизм регулировки следует как следует почистить и разработать, а на резьбовые поверхности следует нанести тонкий слой термостойкой смазки.
На каждой из колодок снимаем фиксатор-солдатик. Для этого нужно нажать на пружину и провернуть стержень.
Снимаем распорную планку, отведя от ступицы заднюю колодку.
Снимаем изношенные колодки.
Как следует продуваем щит тормозного механизма Шевроле Лачетти и ставим новые тормозные колодки. Диаметр в крайних точках тормозных колодок должен составлять 167,6–167,8 (мм).
Проводим сбор узла в обратной последовательности
Обратите внимание, рабочие поверхности тормозных колодок и дискового барабана следует протереть спиртовой салфеткой.
Повторяем все вышеописанные операции на противоположном колесе. Проводим регулировку ручного тормоза.
Делаем пробный заезд, контролируем правильность работы ручного тормоза.
Проводим регулировку ручного тормоза.
Делаем пробный заезд, контролируем правильность работы ручного тормоза.
Что было использовано при замене колодок ручника Chevrolet Lacetti?
- Набор ключей
- Набор отверток
- Плоскогубцы
- Домкрат и страхующий упор
- WD-40
- Термостойкая смазка
Понадобятся и новые колодки ручного тормоза Шевроле Лачетти. Лучше отдать предпочтение оригиналу (артикульный номер GM 96496764). Любителям экстремальной езды можно посоветовать колодки АBS 9220.

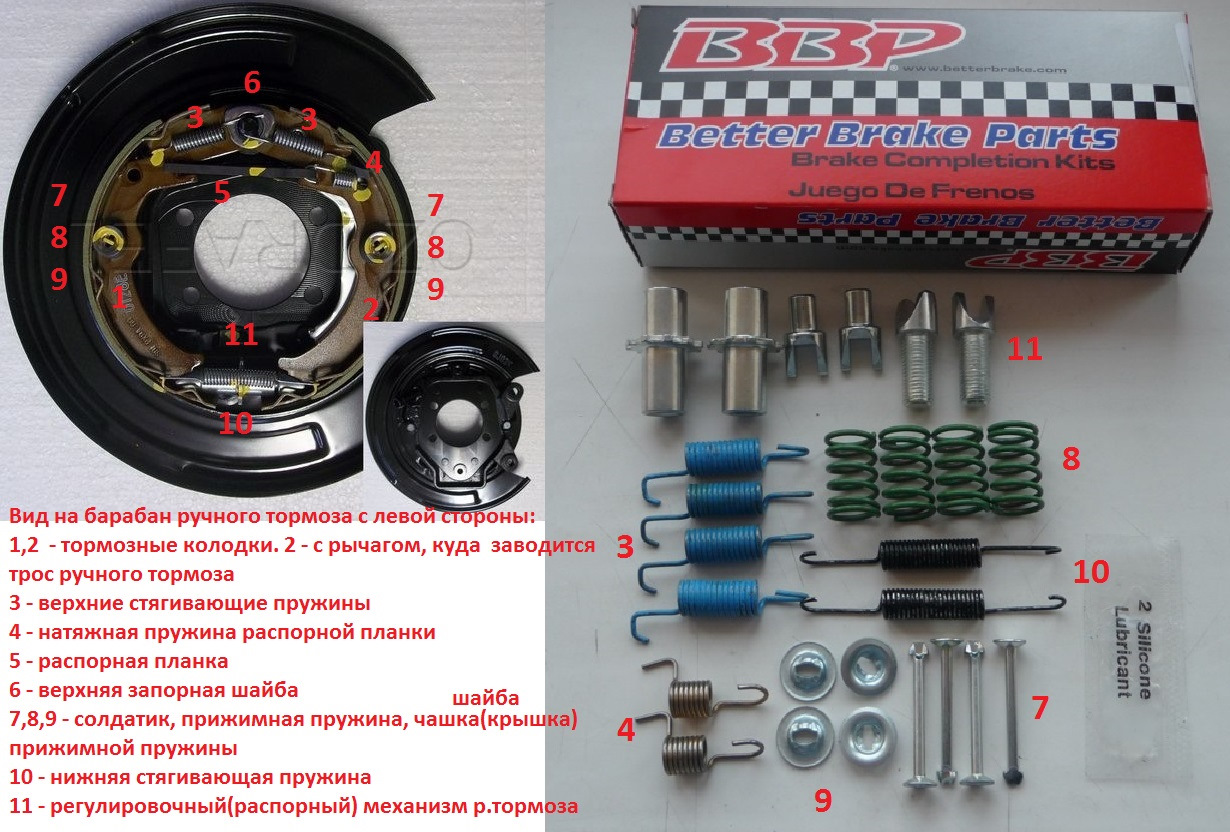

Вместе с колодками дополнительно могут потребоваться стяжные пружины, а также фиксаторы-солдатики. Существуют ремонтные комплекты, в которых предусмотрено все необходимое для обслуживания дисковых барабанов Chevrolet Lacetti.
Дополнительная информация
Не нужно забывать про обслуживание и основной тормозной системы. Педаль тормоза приводит в движение колодки тормозных суппортов
То есть вместе с колодками ручника обязательно нужно уделять внимание и задним тормозным суппортам, так как они работают независимо друг от друга
В обслуживании нуждаются как сами колодки, так и направляющие суппортов
Особое внимание нужно уделять выжимному цилиндру. В продаже имеются специальные ремкомплекты для сервиса тормозных суппортов Chevrolet Lacetti. Периодически необходимо менять и сам дисковый барабан
Периодически необходимо менять и сам дисковый барабан.
Chevrolet Lacetti manual
Chevrolet Lacetti Регулировка стояночного тормоза
Стояночный тормоз должен удерживать автомобиль на уклоне 23%. Полный ход рычага привода стояночного тормоза должен составлять 7–10 зубцов (щелчков) храпового устройства сектора рычага. Для регулировки стояночного тормоза…
…снимаем держатель стаканов.
Отверткой поддеваем заглушку…
…и вынимаем ее из облицовки туннеля пола. Вывешиваем задние колеса. Поднимаем рычаг стояночного тормоза на 2 зубца (щелчка) храпового устройства.
Высокой головкой «на 12» вращаем регулировочную гайку по часовой стрелке, натягивая тросы до тех пор, пока задние колеса станут проворачиваться с небольшим усилием. После этого полностью опускаем рычаг стояночного тормоза, задние колеса при этом должны вращаться свободно. Проверяем регулировку стояночного тормоза — при полном ходе рычага 7–10 зубцов храпового устройства задние колеса не должны вращаться. При необходимости повторяем регулировку. В том случае, если невозможно отрегулировать стояночный тормоз, регулируем зазор между колодками стояночного тормоза и цилиндрической диска тормозного механизма. Для этого полностью опускаем рычаг стояночного тормоза. Снимаем диск тормозного механизма (см. Снятие диска тормозного механизма заднего колеса).
Отверткой поддеваем заглушку…
…и вынимаем ее из диска тормозного механизма.
Поворачиваем диск так, чтобы отверстие в нем расположилось снизу.
Через отверстие в диске, отверткой поворачиваем гайку регулятора по часовой стрелке (вверх), до тех пор, пока колесо станет проворачиваться с небольшим усилием.
Для наглядности показываем регулировку со снятым диском тормозного механизма. После этого поворачиваем гайку регулятора в обратную сторону до тех пор, пока колесо не начнет проворачиваться свободно. Проверяем регулировку стояночного тормоза.
