Ремонт стояночного тормоза лада гранта

Подтягиваем ручник

Но если вы действительно знаете, как подтянуть ручник на Ладе Гранта комплектации «стандарт», много времени и сил эта процедура у вас не займет. Единственное, что в обязательном порядке потребуется для ее осуществления – это домкрат либо смотровая яма, потому что доступ к регулируемым узлам и агрегатам происходит снизу и работать придется под автомобилем. Для подтягивания (регулировки) ручника вам понадобятся 3 инструмента:

два рожковых гаечных ключа на 13, один из них желательно – торцевой;
один ключ-головка на 8;
верный помощник (хотя в безвыходных ситуациях можно обойтись и одному).

Процесс непосредственно регулировки системы ручного торможения автомобиля Лада Гранта осуществляется в девять основных этапов:

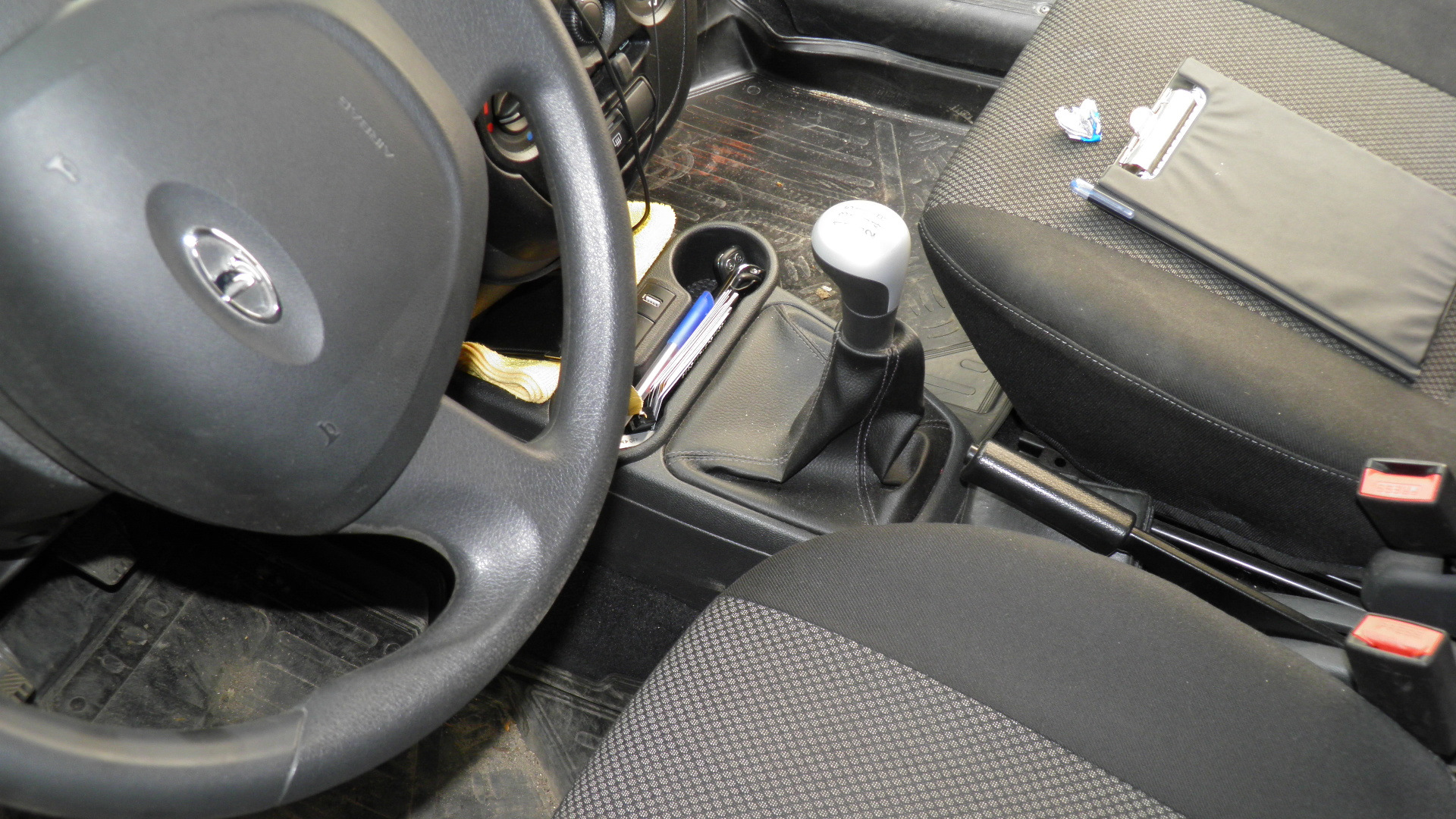

Опускаем в салоне автомобиля рычаг ручного тормоза.
Лезем под автомобиль, откручиваем резиновые подушки (кронштейны) с резонатора, снимаем глушитель с крепления к кузову.
Убираем защитный экран механизма регулировки стояночного тормоза. Для этого торцевым ключом откручиваем 4 гайки с болтов крепления.
Снимаем защитный экран либо отводим его в сторону за глушитель – необходимого пространства для работы в таком случае тоже вполне хватит. Глушитель при этом можно чем-то оттянуть, например, просунув под него брусок из дерева.

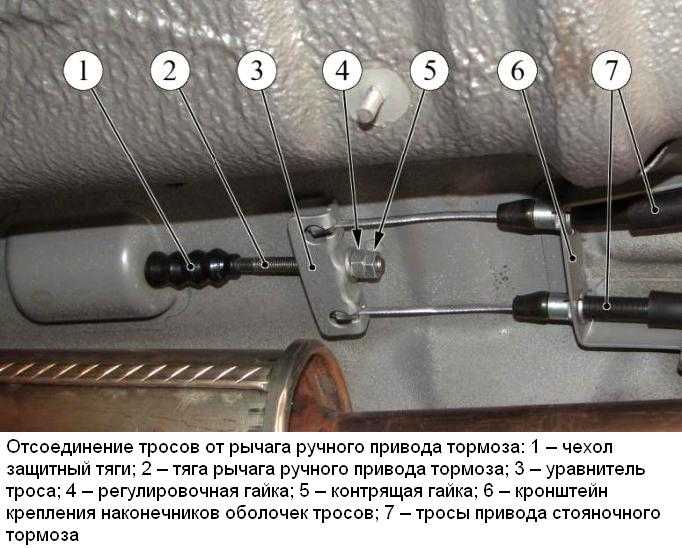

Берем два ключа на 13 – первым чуть ослабляем контрагайку, удерживая регулировочную гайку. Потом наоборот – удерживаем ее, вторым прокручиваем (также ослабляя) регулировочную гайку.
Собственно, регулировку ручного тормоза производим так: подтягиваем тросик ручника, для чего закручиваем регулировочную гайку (движение ключа – по часовой стрелке).
Далее следует проверить ход рычага ручного тормоза – для этого и нужен напарник, либо вам придется осуществить это самому. Контрагайку можно закручивать, когда ход ручника составит 2-4 щелчка (см. выше).
Затем тестируем работу стояночного тормозного механизма в целом. Для этого приподнимаем задние колеса и проверяем, насколько свободно они прокручиваются при опущенном ручнике и насколько полно стопорятся при полностью поднятом (в этом случае они не должны вращаться вообще!).
Если работоспособность ручного тормоза в порядке, закручиваем контрагайку, ставим на место защитный экран и глушитель. Регулировка ручника окончена!

По мере увеличения пробега и срока эксплуатации автомобиля ручник все меньше и меньше поддается регулировке. Случается, что даже после регулировки система ручного торможения работает неисправно и не «удерживает» машину. Это свидетельствует о том, что износ тормозных колодок слишком высок или растяжение тросика уже необратимо.

Инструменты:

Ключ трещоточный
Удлинитель
Головка на 10 мм
Высокая головка на 13 мм
Гаечный ключ рожковый на 13 мм

Детали и расходники:

Аэрозольная смазка типа WD-40

Примечания:

Стояночный тормоз должен удерживать автомобиль на уклоне 23 %. Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага.

1. Для регулировки стояночного тормоза установите автомобиль на смотровую канаву или эстакаду и опустите рычаг стояночного тормоза.

2. Головкой на 10 мм отверните четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя, предварительно обработав их смазкой WD-40.

3. Снимите с переднего кронштейна подвески дополнительного глушителя резиновую подушку.

4. Сдвиньте теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

5. Удерживая ключом на 13 мм регулировочную гайку наконечника троса, головкой того же размера отверните контргайку.

6. Вращая регулировочную гайку по часовой стрелке, натяните тросы.

Примечание:

Удобно регулировать натяжение тросов высокой головкой с трещоткой и удлинителем. При этом контргайку полностью не отворачивайте, а, совместив ее грани с гранями регулировочной гайки, наденьте высокую головку на 13 мм и вращайте сразу обе гайки.

7. Контргайкой зафиксируйте регулировочную гайку. При опущенном рычаге вывешенные задние колеса должны вращаться свободно.

В статье не хватает:

Фото деталей и расходников

Регулировка рычага ручного тормоза на Ладе Гранте необходима в том случае, если его ход составляет более 6 щелчков. Оптимальный ход составляет 2-4 щелчка, но в процессе эксплуатации допускается увеличение его хода до 8 щелчков.

Увеличение хода рычага стояночного тормоза происходит по нескольким причинам, основные — это растягивание троса ручника и износ тормозных колодок.

Операции выполняемые при замене троса привода стояночного тормоза на автомобиле ВАЗ 2190 Лада Гранта.

1. Опустите рычаг стояночного тормоза до упора вниз.2. Снимите тормозной барабан соответствующего колеса.3. Снимите глушитель с подушек подвесок и резонатор с задней подушки. Опустите систему выпуска вниз 4. Ключом «на 13» отверните контргайку и регулировочную гайку стояночного тормоза и снимите уравнитель 1 с тяги 2.

5. Выньте наконечник троса из уравнителя.

6. Выньте наконечник оболочки троса из кронштейна на кузове.

7. Отогните две скобы крепления каждого троса.

8. Вставьте отвертку между колодкой и рычагом привода стояночного тормоза, отведите рычаг в переднее положение и отсоедините наконечник троса от рычага.

9. Ослабьте затяжку гайки крепления держателя троса на балке заднего моста и выньте трос из держателя.

10. Выньте трос из кронштейна на кузове.

11. Выньте трос из тормозного щита.

12. Установите трос в порядке, обратном снятию

При этом обратите внимание на то, что тросы устанавливают в кронштейн крест-накрест. После установки отрегулируйте стояночный тормоз (см. “Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им

Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

“Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

Снятие тросов привода стояночного тормоза на автомобиле Лада Гранта производят для их замены в случае обрыва или чрезмерного вытяжения, в следствие чего становится невозможным выполнение его регулировки. Для проведения ремонтных работ автомобиль необходимо загнать на смотровую яму или эстакаду, после чего подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Опускаем рычаг ручника до упора вниз.

Снимаем с автомобиля задние колеса и тормозные барабаны.
После чего необходимо снять передний термоэкран дополнительного глушителя.

Теперь необходимо снять задний экран с дополнительного глушителя, после чего снимаем экран с топливного бака.
Выкручиваем контр гайку и регулировочную и снимаем уравнитель тросов ручника.
Вынимаем наконечники оболочек троса из кронштейна на кузове.

Плоской отверткой отгибаем скобу крепления оболочки троса к кузову и вынимаем его.
Далее снимаем заднюю колодку сначала одного колеса, а затем другого и отсоединяем наконечник от рычага привода колодки.

Ключом на десять ослабляем гайку держателя троса на балке задней подвески и вынимаем его, после чего вынимаем трос из кронштейна на кузове и тормозного щитка.
Полностью снимаем.
Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности. По завершению работ, отрегулируйте ручник.

На этом ремонтные работы по замене тросов привода стояночного тормоза на автомобиле Ваз 2190 завершены.

Не верная работа ручника может стать причиной аварии или какого-нибудь другого серьёзного инцидента.

Skoda Felicia: Регулировка стояночного тормоза

Skoda Felicia / Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda Felicia / Тормозная система / Регулировка стояночного тормоза

Для выполнения регулировки понадобится безмен.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Обычно натяжение приводного троса стояночного тормоза
поддерживается в норме за счет действия автоматических регуляторов барабанных тормозных
механизмов задних колес автомобиля. Время от времени приходится производить дополнительную
индивидуальную регулировку с целью компенсации вытягивания троса. Производить регулировку
следует только при снятии тормозных башмаков, барабанов, тросов или рычага привода
стояночного тормоза.

2. Твердо выжав ножной тормоз, удостоверьтесь в испрвности состояния механизма
саморегулировки задних тормозных механизмов.

3. Правильность регулировки привода стояночного тормоза проверяется по количеству
щелчков храповика рычага управления при взведении последнего с усилием около 100
÷ 140 Н (10 ÷ 14 кг)

Полностью отпустите рычаг, затем подсоедините к центральной
его части безмен и потяните за ручку последнего с оговоренным усилием — рычаг должен
взвестись лишь на два щелчка храпового механизма Важно, чтобы пластина уравнителя
на рычаге, к которой подсоединены два приводных троса, оставалась расположенной
под прямым углом к оси рычага, что гарантирует равномерность прикладывания тормозного
усилия к обоим задним колесам

4. Для проведения регулировки снимите заднюю секцию центральной консоли, обеспечив
тем самым необходимый доступ к рычагу. Если консоль не предусмотрена конструкцией
автомобиля, отпустите фиксаторы и снимите крышку рычага.

5. Отпустите рычаг, затем на одинаковое число оборотов ослабьте контргайки обоих
приводных тросов на пластине уравнителя. Если пластина расположена не под прямым
углом к рычагу, данную ситуацию также следует устранить в процессе регулировки за
счет неравномерного отдавания контргаек. Несколько раз до упора взведите рычаг,
затем повторите проверку правильности выполненной регулировки.

6. Добившись правильного натяжения обоих приводных тросов, зафиксируйте регулировочные
гайки контрящими. Удостоверьтесь, что при полностью отпущенном рычаге оба задних
колеса вращаются свободно, затем установите на место центральную консоль/декоративную
крышку рычага.

Снятие, проверка состояния и установка контрольного клапана вакуумного усилителя
тормозов со шлангом

СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Контрольный клапан встроен в вакуумный шланг
сервопривода тормозного усилителя.

Осторожно высвободите вакуумный шланг из блока сервопривода, извлеките резиновую
…

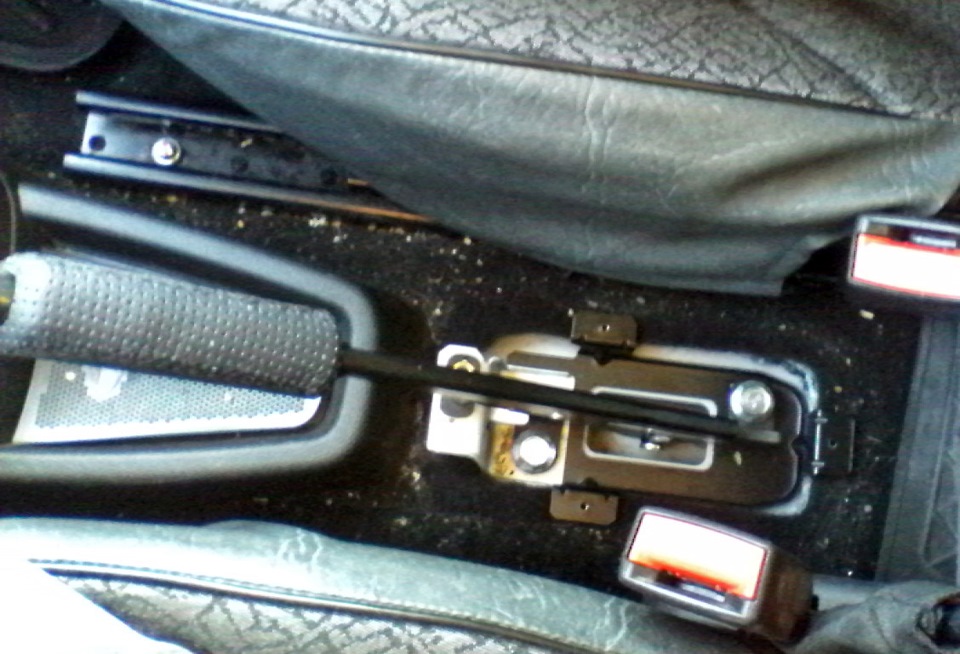

Снятие и установка рычага стояночного тормоза

Рычаг привода стояночного тормоза 1 — Рычаг 2 — Рукоятка 3 — Пружина привода
отпускания фиксатора 4 — Кнопка отпускания фиксатора 5 — Тяга привода отпускания
фиксатора 6 — Собачка храпового меха …

Другое на сайте:

Замена моторного масла и масляного фильтра
Замена моторного масла и масляного фильтра должна производиться авторизованным
дилером компании HYUNDAI в соответствии с регламентом технического обслуживания,
приведенным в начале данного раздела …

Схождение передних колес
Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите переднюю часть автомобиля так, чтобы передние колеса незначительно
приподнялись над землей.
2. Вручную проверните колеса и проведите линии по центру …

Салонное зеркало заднего вида

Салонное зеркало заднего вида
Для обеспечения наилучшего обзора, салонное зеркало заднего вида регулируется
в четырех направлениях.
Салонное зеркало имеет еще два положения: «день» и «ночь». При …

Регулировка (ручника) стояночного тормоза.LADA Granta – Приколы – видео смотреть

4 лет назад

В видео покажу, как самому поменять передние колодки, тормозные диски и суппорта.

2 нед назад

Дилер продал битый автомобиль, как новый Цены на Lada Kalina Cross на Авто.ру – https://goo.gl/BRZ31U – Мой сайт – https://avtokriminalist.ru/ – Предложить автомобиль на обзор – Автомобиль Лада Калина куплен год назад у официального дилера.

Через год владелец решил продать автомобиль и узнал, что под видом нового автомобиля в автосалоне ему продали битый и отремонтированный автомобиль. Комплексная проверка и диагностика автомобиля. Проверка кузова, двигателя и пробега.

Автокриминалист Максим Шелков – Диагностика автомобиля перед покупкой – Проверка автомобиля с выездом к авто – Подбор автомобиля на заказ – Экспертиза номеров: VIN, кузов, рама, двигатель – Проверка документов автомобиля #lada #лада #МаксимШелков #автокриминалист #автомобиль #автохлам

4 нед назад

Все подробности про машину для подписчиков: https://www.youtube.com/watch?v=wMgCGHoCqLM Выиграй автомобиль с тюнингом — https://l.tinkoff.ru/academegcar Конкурс управленцев “Лидеры России”: https://лидерыроссии.рф Огромное спасибо Боряну и Феде из LOW CARS MEET у них на канале скоро выйдет инсайд с этих съёмок: https://www.youtube.

com/channel/UCDcdwoIrn2M1mwfEz0NCODg Музыка: Clams Casino – All I Need What So Not – Touched GooMar – Moscow DROELOE – BACKBONE (feat. Nevve) Hucci – Vision (feat. Dom Sebastian) iBenji & Moon-Sun – Horny devianprod. – drowninginthissea ПО вопросам рекламы и сотрудничества: Мой канал стримов: https://www.

youtube.com/c/AcademeGDailyStream Instagram: https://instagram.com/academeg Вконтакт: https://vk.com/AcademeG AcademeG тру ориджинал групп: https://vk.com/academeg_reviews Фтарой канал: https://www.youtube.com/user/AcademeG2ndCH Сувениры Academeg Store: https://vk.cc/5UNsQJ Автохимия A-PROVED: https://a-proved.

ru #ЗИЛ600СИЛ #porsche

9 меc назад

Как сделать салон автомобиля тише https://www.youtube.com/watch?v=wbmNTwACDE8 Тесты присадок в масло https://www.youtube.com/watch?v=fVCxsP71BII Мой 2й канал https://www.youtube.com/channel/UC6rJlbPrc07AnG4BYlciPoA Отличный видеорегистратор https://ali.pub/204pb1 Продолжение этого видео https://www.youtube.com/watch?v=Uu1YUAAxRsY

2 лет назад

Регулировка троса ручного тормоза на ВАЗ 2114-2115 Так как задние барабаны и колодки имеют свойство изнашиваться, то со временем эффективность ручного тормоза снижается и приходится его натягивать все сильнее и сильнее.

В конечном счете даже при максимально натянутом рычаге, задние колеса не блокируются до необходимого момента, и нужно прибегнуть к регулировке механизма. Для выполнения этой работы на ВАЗ 2114-2115 понадобится всего лишь два ключа на 13, один можно обычный, а второй удобно использовать трещоточный, так как места для проворачивания гайки довольно мало.

Итак, эту работу удобнее всего выполнять на яме, либо же при сильно поднятой задней части автомобиля домкратом. Первым делом необходимо найти сам механизм регулировки. Он располагается под днищем машины ближе к ее задней части: Теперь удерживая одну гайку ключом, вторую необходимо закручивать до тех пор, пока эффективность ручника не станет нормальной.

Некоторые владельцы проверяют в действии на ходу, поднимая рычаг, и смотрят, чтобы колеса полностью блокировались.

3 лет назад

Видео для тех, кто планирует купить Гранту с небольшим (или большим) пробегом и что она из себя представляет через 2 года эксплуатации и 33000 км пробега. По многочисленным просьбам и вопросам по поводу обучаемого выкидного ключа и указателя температуры – брал тут https://rd-lab.shop

1 меc назад

АВТОЛАЙФХАКИ. советы для автомобилистов Качай

Регулировка ручного тормоза на Лада Гранта ⋆ I Love My Lada

Казалось бы, пустяковое дело — подтянуть ручник. Но не Лада Гранта. Бюджетный до остервенения автомобиль и в этот раз сумел удивить многих владельцев. В силу особенностей конструкции и экономии на мелочах, перед тем, как подтянуть ручних на Гранте, нужно здорово поплясать, при этом без ямы что-то сделать будет сложно. Хочешь-не хочешь, а подтягивать нужно.

Устройство ручного тормоза Лада Гранта

Теоретически, Лада Гранта должна была заменить устаревшую ВАЗ 2107 давным-давно, но по разным причинам ее выпуск откладывался. Автомобиль задумывался как самый дешевый в модельном ряду ВАЗ и эта задумка полностью воплотилась в жизнь. Тормозная система Гранты мало отличается от тормозов классических Жигулей даже по компоновке — все те же дисковые тормоза спереди с плавающей скобой, все те же барабанные тормоза сзади.

Конструкция тормозного механизма Лада Гранта даже не предусматривает простейшей системы автоматической регулировки зазора между колодкой и барабаном

Привод ручника тоже самый простой, а вот в самом тормозном механизме не предусмотрена даже примитивная система автоматической регулировки зазоров между колодкой и барабаном. Усилие от рычага ручника передается напрямую через трос с уравнителем на рычаг 9 в тормозном механизме. Следовательно, после износа фрикционной накладки 8 даже на 2-3 мм приходится подтягивать трос ручника.

Устройство тормозного механизма с приводом ручного тормоза

Опять же теоретически, резьбовой шток с регулирующей гайкой (на фото ниже поз. 6) можно было запросто разместить в салоне, но это потребовало бы применения дополнительных деталей или изменения уже готовых заводских штампов. Поэтому инженеры ВАЗа решили не париться и оставить конструкцию как есть. Для регулировки натяжения троса водитель должен подбираться к регулировочной гайке снизу, что не всегда удобно, особенно в холодную или мокрую погоду. Кроме того, резьбовой шток постоянно находится в пыли и влаге, поэтому ржавеет, и снизу к нему подобраться не так-то просто.

Как подтянуть ручник на Лада Гранта, когда подтягивать

Подтяжка троса ручника необходима в тех случаях, когда рычаг стояночного тормоза не растормаживает колодки в верхнем положении. По науке колодки должны блокировать колеса на 4-6 щелчке и удерживать автомобиль на уклоне 20-25 градусов. В противном случае нам не удастся даже пройти техосмотр.

Конструкция стояночного тормоза

Для подтяжки троса ручника нам нужно открутить и сдвинуть в сторону защитный кожух резонатора глушителя. От крепится на четыре шпильки, вваренные в кузов. Сложность в том, что при откручивании этих четырех гаек головкой на 10 есть опасность, что шпильки сломаются, поскольку резьба часто закисает и ржавеет.

Оборванные шпильки крепления теплозащитного кожуха

В этом случае регулировка ручника может вылиться в просверливание днища и вваривание новых болтов на 6 мм длиной до 25 мм. В крайнем случае, их можно просто вставить в отверстие днища, проставив мощную шайбу и подложив под головку болта гровер. Словом, морально мы уже подготовились, осталось рассмотреть сам процесс.

Подтяжка ручника на Гранта FL

И еще, очень важно заблаговременно обработать эти самые шпильки кожуха проникающей смазкой, к примеру, WD-40. Правда, это тоже связано с путешествием под машину

Регулируем ручник на Гранте своими руками, видео

Если мы готовы к трудностям, то для регулировки нам понадобится стандартный набор инструментов, косистентная смазка для обработки резьбы и смазки компенсатора, а также смотровая яма или эстакада. Если все готово — поехали.

Отпускаем до конца ручной тормоз, спускаемся под машину.
Находим необходимые нам шпильки с гайками и пытаемся их открутить головкой на 10.
Снимаем с кронштейна резиновый подвес глушителя и сдвигаем максимально вперед теплозащитный кожух.

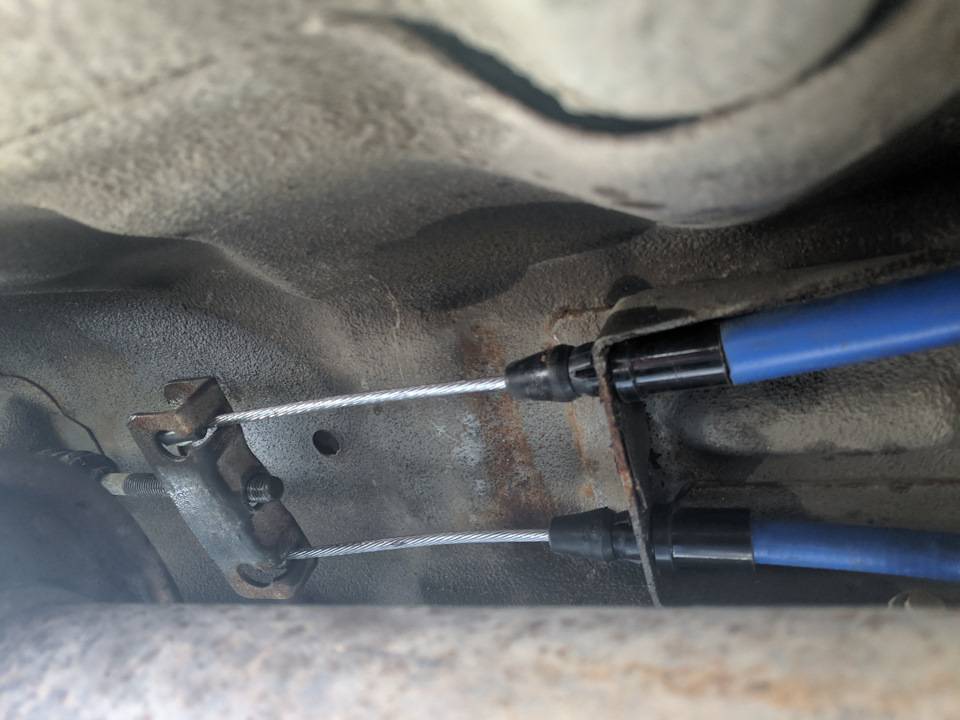

Мы получили доступ к гайке на 13 мм регулировки натяжения троса ручника.
Рожковым ключом удерживаем контргайку,а другим ключом затягиваем ее на несколько оборотов, контролируя натяжение троса.
Натягиваем тросы до легкого натяжения, после чего проверяем силу затяжки. Вывешенное заднее колесо должно вращаться свободно при опущенном рычаге ручника.

После этого проверяем стояночный тормоз в соответствии с нормативными данными. Ниже мы прикрутили видео процесса экстремальной регулировки ручника на Гранте. Удачной всем работы и крепких тормозов!

Причины неисправности и их устранение

Как правило причины того, почему не работает ручник, довольно просты и не требуют долгого или дорогостоящего ремонта:

порванный тросик. Одна из распространенных причин – это обрыв тросика на ручнике или под автомобилем. Решается проблема банальной заменой троса;
заклинивший тросик. Из-за повреждений оболочки, в которой движется тросик, может произойти его заклинивание, мешающее задействовать ручник. Да и сам трос состоит из множества стальных жил, которые при повреждении также могут помещать корректной работе. Решение – замена тросика;
загрязненные тормоза. Попадание на колодки пыли, грязи, льда или реагентов, которыми посыпают дороги зимой, может стать причиной того, почему тормоз работает некорректно. Решение – несколько плавных нажатий на педаль тормоза во время движения автомобиля. Благодаря трению, колодки очистятся;
неправильная регулировка. Бывает так, что система тросиков не отрегулирована должным образом, неверно затянут болт или неправильно подобрана длина тросов. Решение – регулировка системы и корректная натяжка тросиков;
износ колодок. Колодки в течение своей работы подвержены истиранию. Каждый раз, когда вы нажимаете на тормоз, колодки понемногу приходят в негодность. Решение – замена колодок;
масло в колодках. Протечки масла или тормозной жидкости могут стать причиной того, что машина не держится на ручнике. Самое главное в этом случае – выявить причину утечки – это может быть и сальник задней полуоси, и тормозной цилиндр. Решение – ликвидация протечки и очистка колодок. В случае сильной замасленности колодок – их замена.

Новая Лада: Глохнет при сбросе оборотов, при трогании на холодную.

Снятие элементов стояночной тормозной системы

Тросы стояночного тормоза заменяем при их обрыве, вытягивании или заедании внутри оболочек, когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне – до 23% включительно. Рычаг стояночного тормоза снимаем для его замены или для замены тяги рычага. Замену тросов следует производить одновременно – левого и правого. Работу проводим на смотровой канаве или эстакаде. Показываем замену левого троса. Правый трос снимается аналогично, но при этом не нужно снимать теплозащитный экран топливного бака. Отворачиваем контргайку и регулировочную гайку c тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги рычага стояночного тормоза.

Вынимаем передние наконечники тросов из уравнителя и снимаем его.

Вынимаем наконечник оболочки левого троса из кронштейна. Отсоединяем задний наконечник левого троса от рычага привода стояночного тормоза (см. «Замена колодок тормозных механизмов задних колес»).

Выводим наконечник троса из отверстия щита тормозного механизма.

Ключом «на 10» отворачиваем гайку… …и снимаем скобу крепления оболочки троса к балке задней подвески.

Выводим оболочку троса из держателя на кронштейне крепления балки задней подвески.

Отверткой отгибаем скобу крепления троса на кузове… …и выводим трос из скобы. Снимаем теплозащитный экран топливного бака (см. «Снятие топливного бака»).

Вынимаем трос из держателя на кузове.

Выводим левый трос стояночного тормоза из-за защитного экрана топливопроводов. Устанавливаем тросы в следующем порядке. Монтируем один из тросов в обратной последовательности и вставляем его передний наконечник в уравнитель тросов.

Вводим тягу рычага стояночного тормоза в отверстие уравнителя и заворачиваем на несколько витков регулировочную гайку. Для установки другого троса рекомендуем изготовить приспособление из металлической трубки длиной около 300 мм и отверстием диаметром 15–16 мм. На одном конце трубки сверлим отверстие и нарезаем в нем резьбу под винт (М4–М6).

Приспособление для установки троса. Закрепляем трос в держателях на кузове и кронштейне крепления балки задней подвески.

Надеваем трубку на задний наконечник троса и фиксируем винтом оболочку троса на наконечнике.

Стержнем (можно использовать вороток из набора торцовых головок) давим на наконечник троса, сжимая его пружину. При этом передний наконечник троса будет выходить из оболочки и его можно вставить в уравнитель. Дальнейшую установку троса проводим в обратной последовательности. После замены тросов регулируем стояночный тормоз. Для снятия рычага стояночного тормоза отворачиваем контргайку и регулировочную гайку c тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги рычага стояночного тормоза (см. выше). В салоне автомобиля…

Читать дальше: Виброгаситель на ниву отзывы

…крестообразной отверткой отворачиваем три самореза…

…и снимаем облицовку рычага стояночного тормоза.

Отсоединяем колодку проводов от выключателя сигнализатора стояночного тормоза.

Крестообразной отверткой отворачиваем саморез…

…и снимаем выключатель.

Головкой «на 13» отворачиваем два болта крепления кронштейна рычага стояночного тормоза к туннелю пола.

Снимаем кронштейн выключателя сигнализатора стояночного тормоза.

Снимаем рычаг стояночного тормоза с кронштейном и тягой в сборе, протягивая тягу через резиновый уплотнительный чехол.

Отверткой поддеваем фиксирующую скобу оси тяги… …и снимаем ее.

Снимаем ось и тягу с рычага стояночного тормоза. Устанавливаем рычаг стояночного тормоза в обратной последовательности. Регулируем стояночный тормоз (см. «Регулировка стояночного тормоза»)

Замена тросов ручного тормоза производится в случае невозможности регулировки задних тормозных колодок. Как правило, основной неисправностью троса ручного тормоза является его заклинивание в оплетке. В итоге трос остается неподвижны, регулировку положения задних колодок с его помощью произвести не удается. Также стоит сказать о том, что конструкция ручного тормоза полностью аналогична конструкциям применяемым на предыдущих моделях ВАЗ (начиная с 2108) Устанавливайте трос с помощником: тяга рычага короткая, поэтому, чтобы установить уравнитель, необходимо сильно натягивать трос.

Заменяйте трос при следующих неисправностях: – ослаблены наконечники троса; – начали рваться нити троса; – трос тяжело перемещается в оболочке даже после его смазки.
