Признаки поломки элемента
Итак, мы ответили на вопрос о том: «Шаровая автомобиля: что это такое?». Теперь же необходимо определить, когда этот элемент приходит в непригодность. Среди основных симптомов тут следует выделить:
- шум из подвески на низкой скорости во время преодоления различных дорожных препятствий (углубления, лежачие полицейские и пр.). При этом звуки доносятся именно из передней части машины. Как правило, к этому приводят механические поломки и сниженный уровень смазки. Кроме того, часто звук проявляется в зимнее время даже при нормальном рабочем режиме узла;
- колеса раскачиваются по сторонам во время прямолинейного движения. Это говорит о наличии в опоре люфта. Подобная неполадка является очень серьезной, поскольку сильный наклон может привести к полному выворачиванию колеса;
- неравномерный износ автомобильных шин. Стоит отметить, что подобный симптом сам по себе может привести к тому, что опоры выйдут из строя;
- при повороте руля слышны скрипы.
Также будет интересно: Выбор сезонной резины на Лада Веста СВ Кросс, диаметр и необходимое давление
Обнаружив подобную неисправность, следует максимально быстро приступить к ремонтным работам.
Замена шаровой опоры ВАЗ 2110, тонкости смазки
Поменять опору на десятке своими руками достаточно просто. Установив машину на ручник и поставив КПП на первую передачу, сорвав колесные болты, передняя часть приподнимается домкратом и устанавливается на подставку. Снимается колесо, раскручивается гайка крепления пальца, после чего при помощи съемника палец выпрессовывается из рычага. Можно снять палец и без съемника, в этом случае помогут монтировка и равномерные постукивания по конусной части. Опора откручивается от поворотного кулака двумя болтами, теперь можно устанавливать новую опору, предварительно качественно ее промазав.
Смазке нужно уделить особое внимание, причем рецепт приготовления ее особый: четверть трансмиссионки, четверть литола, оставшаяся часть — ШРУС. Новая опора зажимается в тиски, палец проливается трансмиссионкой, а после этого уже в пыльник набивается нужный состав. Консистенция должна быть не слишком густой, поскольку через 5 тысяч км в шарнире смазки не останется
Если проводить смазку каждых 45-50 тысяч, опора отходит очень долго, независимо от бренда
Консистенция должна быть не слишком густой, поскольку через 5 тысяч км в шарнире смазки не останется. Если проводить смазку каждых 45-50 тысяч, опора отходит очень долго, независимо от бренда.
БЕСПЛАТНО ответим на Ваши вопросы
По лишению прав, ДТП, страховом возмещении, выезде на встречную полосу и пр. Ежедневно с 9.00 до 21.00
Москва и МО +7 (499) 938-51-97
С-Петербург и ЛО +7 (812) 467-32-86
Бесплатный звонок по России 8-800-350-23-69 доб.418
Способы крепления
Основные отличия между современными сферическими шарнирами заключаются не столько в конструкции, сколько в способах крепления. Это связано с затратами трудоемкости при обслуживании, замене. Наиболее оптимальным вариантом, приемлемым для автовладельца, принято считать фиксацию корпуса шарнира к рычагу подвески за счет резьбового или заклепочного соединения. Способ позволяет при необходимости быстро демонтировать изношенный узел.
Позже от подобного способа производители стали отказываться в пользу интеграции рычага в подвеску. Данная конструкция имела недостаток, так как приходилось менять рычаг в сборе, даже если он не изношен. Преимущество заключалось в облегчении конструкции. Хотя есть мнение, что подобную систему пролоббировали маркетологи в угоду увеличения прибыли от продажи запчастей, ведь требуется менять рычаг в сборе. Некоторые автопроизводители пошли на компромисс и отказались от жесткой фиксации к рычагу. Альтернативой выступило стопорное кольцо. Опору лишь впрессовывали в рычаг. Примерами служат автомобили Jeep Patriot либо Opel Zafira C. В таком случае для замены потребуется пресс или иной тип силового воздействия.
Проверка пыльника шарового шарнира
В процессе проверки состояния шаровой опоры обязательно нужно обратить внимание на ее пыльник. Он выполнен из резины и его задача состоит в том, чтобы не допустить попадания внутрь шарнира влаги, пыли и различного мусора с дороги в процессе эксплуатации машины
Пыльник, по большому счету, является расходным материалом и подлежит периодической замене. В результате перепада температур (в том числе зимой), механических воздействий, повреждений и просто в процессе старения на его резиновом корпусе могут появиться сначала мелкие, а потом все более укрупняющиеся трещины, через которые пыль, песок и прочий мелкий мусор будет попадать внутрь шаровой опоры. Эта смесь будет работать в качестве абразива, постепенно разрушая металлические поверхности и вымывая смазку.
Поэтому при выполнении ревизии всегда нужно обращать внимание на состояние пыльника, наличие в нем мусора и смазки. Если он поврежден — его нужно обязательно заменить на новый, поскольку использование порванного пыльника ведет к резкому снижению общего ресурса шаровой
А при замене пыльника на новый нужно не забыть набить его смазкой («Литолом», ШРБ-4 или их аналогами).
Существует еще один нестандартный метод проверки шаровой, в частности, из-за повреждения пыльника. В частности, метод подойдет для проверки на машинах, у которых шаровая стоит вертикально пальцем вверх, то есть, вода если попадает внутрь, то остается внутри как в сосуде, а попадает она сверху через уплотнение сальника. Так, на машинах, где сложно демонтировать и вообще добраться до опоры, можно взять обычный медицинский шприц с иголкой и налить в него немного жидкого масла (2…3 кубика). Далее нужно в верхней части иголкой шприца проткнуть пыльник и залить внутрь имеющееся масло. После этого сравнить характер старого стука и стука после заливки масла. Если появилась разница — значит, шаровая вышла из строя и ее желательно заменить. Что касается дырки от иглы, то через нее вода не попадет внутрь, поэтому автовладелец может быть спокоен на счет этого.
Устройство
Технический прогресс привел к появлению изменений в первоначальном устройстве шаровых опор, хотя они не носили принципиального характера. На смену штампованным половинкам корпуса, соединенным точечной сваркой, пришли опоры литые и разборные — с резьбовой крышкой, необслуживаемые и обслуживаемые — с пресс-масленками. Эти усовершенствования были оправданы и полезны. Сегодня конструкция самой распространенной необслуживаемой шаровой опоры состоит из: корпуса со сферической выемкой и пальца с шаром на одном конце и резьбой на другом. Пыльник, надетый на палец, предотвращает попадание влаги и грязи в заполненный специальной густой смазкой корпус.
Главная функция шаровой опоры: обеспечить во время вертикального перемещения колеса его фиксированное положение в горизонтальной плоскости. Шаровой палец может вращаться в корпусе, раскачиваясь при этом на небольшие углы. То есть, в плоскости своего крепления шаровая опора обеспечивает одновременные вращательные и линейные (ограниченные) перемещения пальца.
Все детали шаровой опоры изготавливаются, как правило, из стали. Для снижения трения соприкасающихся рабочих поверхностей, сферическое углубление корпуса покрывают пластмассой или другим полимерным материалом. Однако, существуют шаровые опоры, в конструкцию которых не входит полимерное покрытие между корпусом и пальцем. Это касается, прежде всего, устаревших отечественных автомобилей. Это модели комплектовались разборными шаровыми опорами, в которых люфты устранялись подтяжкой крышки.
Существует два способа крепления шаровой опоры. В первом случае, она крепится болтами к рычагу. Во втором – запрессовывается в него. При выходе закрепленной болтами шаровой опоры из строя, ее можно заменить отдельным узлом. Для этого достаточно просто купить и установить его, привернув болтами к рычагу. Во втором случае – придется менять рычаг подвески с уже предустановленной, запрессованной шаровой опорой. Стоимость такого ремонта значительно выше, поскольку включает и стоимость рычага.

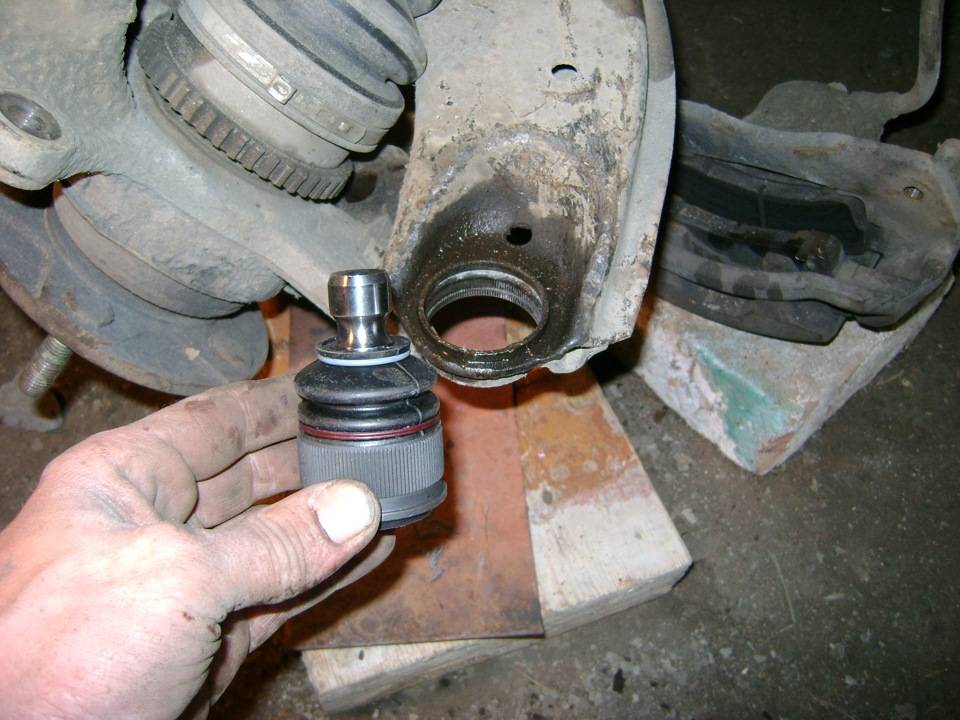

Запрессованные шаровые опоры, как правило, устанавливаются на автомобилях японского производства. Азиатские производители автозапчастей предлагают потребителю шаровые опоры на такие автомобили в виде отдельных узлов. Это гораздо дешевле, но следует отдавать себе отчет в том, что их качество значительно уступает оригиналу, и рычаг придется переделывать «кустарным способом», превращая его в деталь, не подлежащую гарантийному ремонту
Замена
- Первым делом нужно пропитать крепежи моторным маслом WD-40 на сутки, чтобы закипевшие детали было проще снять. Желательно сделать пропитку два раза, в разрыве полтора-два часа, и оставить до следующего дня.
- Теперь приступаем к самым сложным демонтажным работам. Приподнимаем переднюю часть автомобиля, снимаем колесо.
- Откручиваем крепления, держащие опоры. Всего два болта, которые снимаются ключом на 12.
Демонтируем стойку стабилизатора. Чтобы снять опоры, нужно сначала отогнуть рычаг немного вниз. Вооружаемся съемником и выпрессовываем деталь из рычага. Аналогом съемника может быть обычный ломик, который наверняка найдется в каждом доме настоящего хозяина. Но выпрессовывая опору, нужно быть предельно внимательным: можно повредить пыльник, который довольно хрупкий, тем более у Лады Калины. После демонтажа устанавливаем новую опору и проводим сборку в обратном порядке. Теперь тоже самое делаем с задними опорами.
Конечно, ремонтные работы с подвеской – это не так просто, как например, замена рулевой рейки или глушителя, но, если воспользоваться грамотной инструкцией и терпением, то все получится. Желаем удачи и хороших дорог!
Проверка состояния ходовой части и трансмиссии
Проверку состояния ходовой части и трансмиссии выполняем через каждые 15 тыс. км пробега. На деталях ходовой части (колесах, рычагах подвесок, стабилизаторе поперечной устойчивости, подрамнике передней подвески, балке задней подвески, амортизаторах и пружинах подвесок) и трансмиссии (валах приводов передних колес) не должно быть деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей. Поочередно вывешивая передние и задние колеса (при этом автомобиль должен быть надежно зафиксирован на подставках), проверяем состояние подшипников ступиц колес.
Используйте подставки только заводского изготовления. Колесо от руки должно вращаться равномерно, без заеданий и стуков.
Взявшись за колесо в вертикальной плоскости, поочередно резко тянем верхнюю часть колеса на себя, а нижнюю — от себя, и наоборот. Убеждаемся в отсутствии люфта (стука). При наличии стука на переднем колесе просим помощника нажать педаль тормоза. Если при этом стук пропал, значит неисправен подшипник ступицы, а если стук остался — то, скорее всего, изношена шаровая опора. Подшипники ступиц передних и задних колес не регулируются и при наличии люфта подлежат замене. Для проверки исправности шаровой опоры вставляем монтажную лопатку между проушиной поворотного кулака (в которую входит палец шаровой опоры) и рычагом подвески.
Отжимая большой отверткой или монтажной лопаткой рычаг от поворотного кулака, следим за перемещением корпуса шаровой опоры относительно проушины поворотного кулака. При наличии люфта в соединении заменяем шаровую опору.
Шаровые опоры с порванными или потрескавшимися чехлами заменяем. Для проверки сайлент-блока рычага передней подвески…

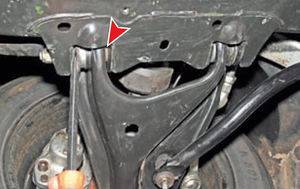

…поочередно вставляем монтажную лопатку враспор между подрамником и торцом наружной втулки сайлент-блока, с одной стороны, и подрамником и головкой рычага, с другой стороны сайлент-блока… …и пытаемся сдвинуть головку рычага вдоль оси болта сначала в одну, а затем в другую сторону. Если головка рычага перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить. Разрывы, растрескивания и вспучивания резиновой втулки сайлент-блока недопустимы. Аналогично проверяем состояние другого сайлент-блока рычага.
Осматриваем подушки штанги стабилизатора поперечной устойчивости. При обнаружении разрывов, растрескиваний и сильной деформации на резиновых подушках их необходимо заменить. Взявшись рукой за штангу стабилизатора рядом с ее точкой крепления к рычагу…
…резко качаем штангу вверх–вниз. При обнаружении люфта в соединении штанги стабилизатора с рычагом передней подвески заменяем резиновые втулки винта крепления штанги к рычагу. Для проверки состояния сайлент-блока рычага балки задней подвески…
…вставляем монтажную лопатку враспор между кронштейном кузова и торцом наружной втулки шарнира и пытаемся сдвинуть головку рычага вдоль оси болта. Если при этом обнаружатся разрывы или отслоения резины шарнира, то заменяем сайлент-блок. Проверяем состояние пружин и амортизаторов…
…передней…

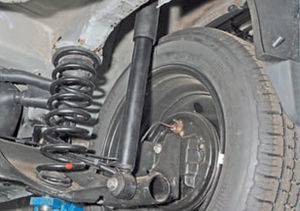

…и задней подвесок. Пружины подвесок не должны иметь повреждений. Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы. Не допускается подтекание жидкости из амортизаторов. Незначительное «отпотевание» амортизатора в верхней его части при сохранении характеристик не является неисправностью. Поочередно вращая и поворачивая передние колеса…
…осматриваем защитные чехлы наружных… …и внутренних шарниров приводов передних колес, проверяем надежность их крепления хомутами. Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене. Чехол внутреннего шарнира привода левого колеса должен быть герметично закреплен на картере коробки передач.
Подтекание масла из коробки передач через чехол 1 и сальник 2 внутреннего шарнира привода левого колеса не допускается. Проверяем отсутствие течи масла из коробки передач…
…через сальник корпуса внутреннего шарнира привода правого колеса. При наличии течи заменяем сальник.
Это интересно: Как раскладываются задние сиденья на рено дастер — рассказываем во всех подробностях
Из чего состоят шаровые опоры

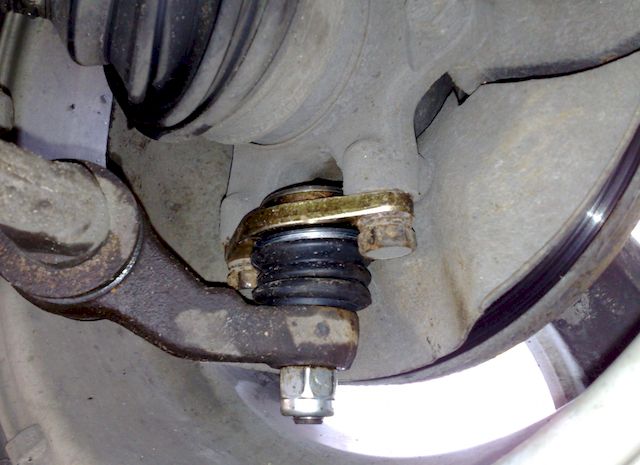

Шаровая опора представляет из себя шарнирное соединение. Она соединяет между собой рычаг передней подвески и поворотный кулак. На поворотном кулаке соединяются наконечник рулевой тяги и ступица переднего колеса с приводом. И за счет подвижного соединения происходит поворот колеса автомобиля нужном направлении.
Шаровая опора представляет из себя металлический палец с наконечников в виде сферы (на нем находятся резьбовая поверхность для закрепления и коническая поверхность для надежного сцепления и отсутствия зазора в месте соединения). Сфера с двух сторон обложена пластиковыми вкладышами и вся эта конструкция закреплена в корпусе, состоящем из двух половин и закрепленных между собой штамповкой или сваркой. Плотное соединение всех деталей между собой являет собой герметичность шарнирного соединения, но и отсутствие больших зазоров в подвижном соединении. Для защиты от пыли, грязи и воды на шаровую опору одевается резиновый защитный колпак (пыльник) с металлическим кольцом для плотного прилипания пыльника.
Как видно из конструкции шаровой опоры она состоит из металлических и пластмассовых частей, которые при тесном соприкосновении изнашиваются или подвергаются естественному износу (все таки металл тверже и плотнее пластмасс). Так же при повреждении пыльника в шарнирное соединение попадает влага и грязь, что способствует ускоренному износу деталей шаровой опоры. При езде на дорогах есть естественные и искусственные препятствия при наезде, на которые происходят сильные удары. А так как шаровая опора в своей конструкции имеет пластмассовые детали, то в первую очередь они начинают разрушаться. И вследствие чего возникает большой зазор между деталями и вся шаровая опора выходит из строя. Конструкция шаровой опоры может разрушиться. Многим наверное приходилось наблюдать автомобиль, который стоит на обочине с «поднятым задом», а рядом лежит плашмя колесо. Это происходит, когда разрушается шаровая опора.
При движении автомобиля можно услышать посторонние шумы:
- на поворотах скрип или скрежет,
- на неровной дороге на небольшой скорости стук в районе переднего колеса,
- автомобиль плохо управляется на дороге, так скажем начинает гулять по дороге
- в самых крайних случаях когда шаровая опора уже на грани разрушения происходит затруднение поворота руля, ее как бы начинает закусывать
Это симптомы износа шаровой опоры. Так же признаками скорого выхода из строя шаровой опоры могут служить неравномерный износ протектора колес и виляние автомобиля при езде по прямому участку дороги. Диагностирование неисправностей и пригодность для дальнейшей эксплуатации шаровой опоры производится на смотровой яме или подъемнике. Визуально можно определить только состояние резинового защитного колпака. Так же необходима проверка осевого и радиального биения (люфта). Замена шаровых опор осуществляется с обоих сторон ходовой части автомобиля.
Обслуживание ходовой части автомобиля проходит на современном ремонтном и диагностическом оборудовании. Проводить его должны профессионалы и высококвалифицированные работники. При большом износе или поломке шаровой опоры замена происходит на оригинальные запасные части или на те, что рекомендованы заводом производителем. И следует не забывать, что выход из строя шаровой опоры ведет к серьезным проблемам при управлении автомобилем.
СФЕРИЧЕСКИЙ ШАРНИР КАЧЕНИЯ
Теперь, когда мы изучили основы шаровых шарниров, давайте поднимем тему на более высокий уровень и рассмотрим специальный тип шарниров качения.
- ЦЕЛЬ SRJ — это улучшенный шаровой шарнир с превосходной точностью. Он включает в себя сферическое внутреннее и внешнее кольцо с шарикоподшипниками в качестве разделителя. Подшипники находятся внутри сферического фиксатора. Они перемещаются по внешней и внутренней поверхностям. Вся конструкция направлена на то, чтобы шарнир мог свободно двигаться без сильного трения. Из-за этого SRJ также используются в робототехнике.Что касается корпуса, то он позволяет SRJ выдерживать более интенсивные нагрузки в таком небольшом пространстве. Однако шаровой шарнир можно повернуть назад, чтобы выдерживать более высокую нагрузку, но при меньшем перемещении.
- АЛЬТЕРНАТИВЫ Карданный шарнир может заменить SRJ. У него всего два сустава. Но SRJ всегда будет лучше из-за избегания кинематической сингулярности. Сферические подшипники скольжения также могут быть альтернативой SRJ, но они имеют более высокое трение, несмотря на обещание дальнейшего предварительного натяга шарниров.
Срок службы и нюансы осмотра
Практика эксплуатации показывает, что ресурс опор при езде по ухабистому дорожному покрытию в среднем составляет 70-80 тысяч километров.
Причина в том, что эти элементы «не любят» неровные поверхности (ямы, колдобины и прочие)
При осторожной эксплуатации и движении по дорогам лучшего качества шаровые служат дольше — до 120-140 тысяч километров
В любом случае через 80 тысяч километров пробега желательно также проверить и рулевые наконечники, которые также подвержены износу.
Распознать износ наконечников и шаровых опор можно по легкому покачиванию машины в процессе движения, стуках на кочках и заторможенной реакции на перемещение рулевого колеса. После замены неисправных элементов проблема пропадает.
Перед заменой наконечников рулевого управления, а также шаровых опор, стоит проверить состояние всей передней подвески Рено Логан. Делать это лучше на смотровой яме или подъемном устройстве, на СТО для этого часто используют одностоечные подъемники для автосервиса.
Передние колеса должны быть обязательно подвешены. Во избежание проблем в процессе эксплуатации желательно заглядывать под авто при любой возможности.
Сделайте следующее:
Сейчасчитают Почему Рено замедляет свои автомобили?
923
Новый Renault Duster 2021 в России: комплектации и цены, первые отзывы
7.4k
Оцените состояние пыльников шаровых, выполненных из резины, проверьте целостность чехлов ШРУСа, исправность рулевой рейки и наконечников. Рассмотрите элементы подвески на факт следов механических ударов или трещин, которые могли появиться при сильном воздействии в процессе движения
Обратите внимание на состояние рычагов, штанг стабилизаторов, стоек и соединительных тяг на факт деформации. Осмотрите все элементы передней части кузова в местах крепежа
Обратите внимание на состояние резиновых изделий — подушки, шарниров и опоры передней стойки
Выявление любых повреждений на этих элементах требует незамедлительной замены. Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части. Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности.
Функционал и устройство шаровой опоры авто
Главная задача шарового опорного шарнира — предоставлять колесам свободу перемещения в горизонтальной плоскости и исключать ее в вертикальной.

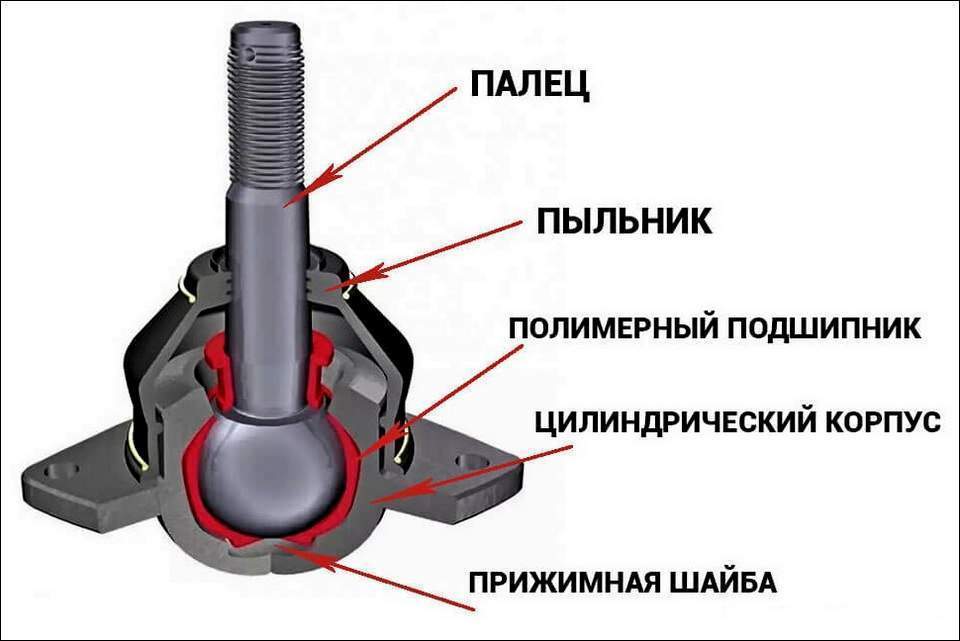

Если не углубляться в устройство уже ставших архаичными шкворневых и обслуживаемых шаровых шарниров ранних конструкций, то можно выделить следующие основные элементы конструкции современной шаровой опоры:
- Так называемый палец в виде стержня с шарообразной головкой на «ступичном» конце и резьбой на «рычажном».
- Металлический корпус цилиндрической формы с полостью под шарообразную головку, отверстием под стержень и соответствующими креплениями.
- Дно опоры содержит завальцовку под прижимную шайбу, на которой крепится вкладыш, выполненный из полимера.
- Пыльник — эластичное приспособление из резины, герметизирующее корпус устройства для предотвращения попадания дорожной грязи.
Чем-то напоминает сустав, не правда ли? По аналогии с ним внутренняя полость шарнира заполнена смазкой, а повреждение суставной сумки (пыльника) приводит к поломке механизма.
Как проверить шаровую опору самостоятельно
На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.
Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.
Последовательность действий
Проверка шаровых опор производится в следующей последовательности:
1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.
2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу. После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.
3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости
Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса
Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.
4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.
Видео — как проверить шаровую опору и рулевые наконечники:
Окончательный диагноз
Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:
машина устанавливается на подъёмник или домкрат и поднимается;
снимается колесо, чтобы обеспечить свободный доступ к узлу;
отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;
с помощью специального съёмника конус извлекается из посадочного места на цапфе.
После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.
Видео — как проверить подвеску самому:
Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.
Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.
Видео — замена шаровой опоры на Форд Фокус 2:

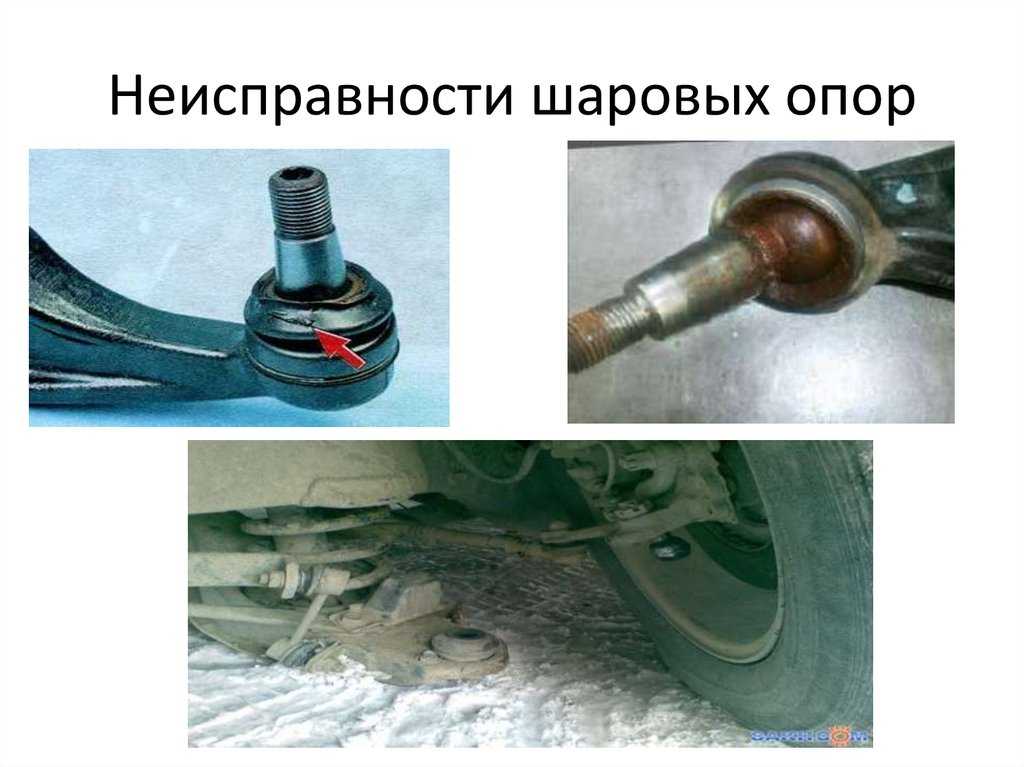

Причины поломки шаровых опор
В процессе эксплуатации шаровые опоры подвержены очень серьезным нагрузкам. Зависимо от конструкции подвески и места их установки, опоры выдерживают постоянные удары при движении по неровной дороге, а также, несут на себе огромную часть всей массы транспортного средства. Основной причиной в нарушении корректной работы шаровой опоры является износ соприкасающихся поверхностей, который способен привести к увеличенному зазору в расстоянии от корпуса к пальцу. Как итог — палец и вращается, и болтается в корпусе.

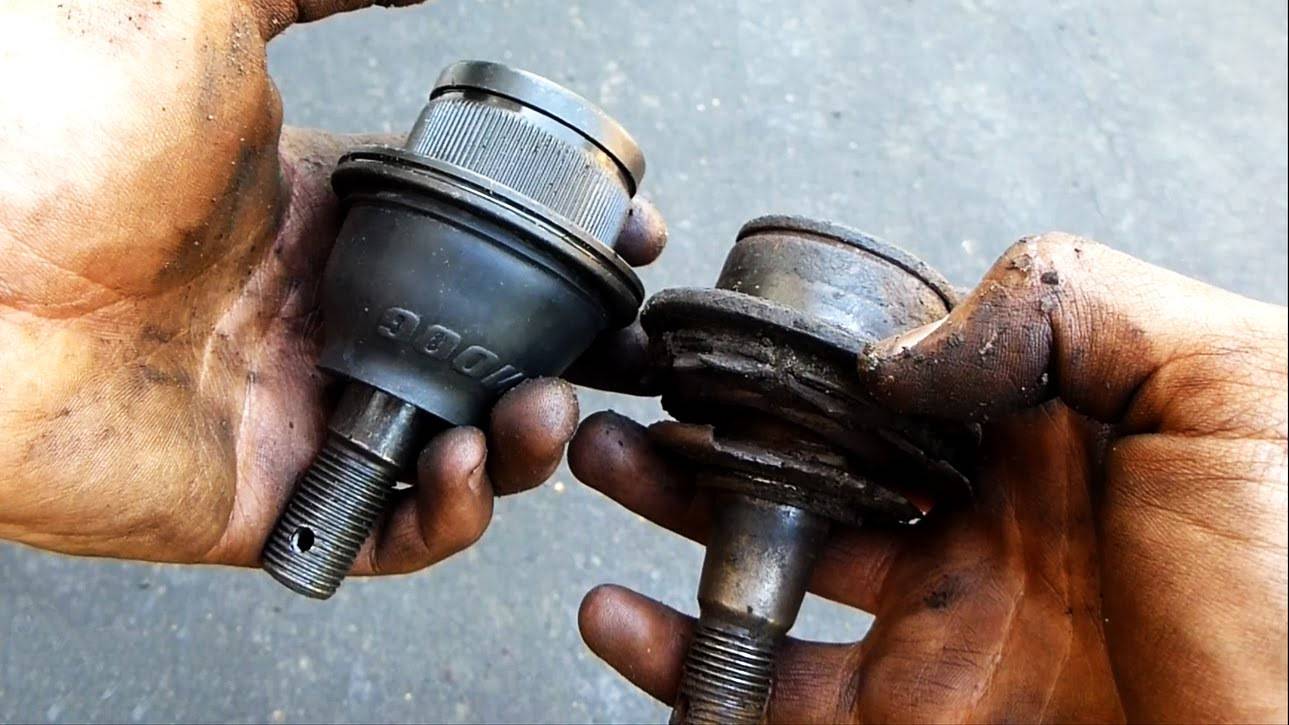

Если износ чрезмерно сильный, даже не большие нагрузки на опору способны привести к выходу пальца из корпуса. Как результат — опора может не удержать колесо, и транспортное средство попросту рушится на асфальт.
Основными признаками износа шаровых опор являются:
Увеличение зазора появляется в результате следующих факторов:
Зачем нужна шаровая опора
Ш
аровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.
Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.
Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.
