Как заменить шрус (гранату) на рено логан: фото, видео, стоимость

ПРОЦЕСС ЗАМЕНЫ

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.

Смажьте раструб литолом (просто потому что он дешевле), затем выверните пыльник наизнанку и «наденьте» на раструб.

Важно!Используйте для этого латексные или прорезиненные перчатки, иначе руки будут скользить по пыльнику. Это заметно усложнит процесс его замены

Далее надевайте конус на ШРУС и снимайте с него пыльник

Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан»

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

СПОСОБ НОМЕР 2

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

Важно!Прежде чем снять ступицу с вала, пометьте ее положение, чтобы провести обратную сборку правильно. После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно

Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно

Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

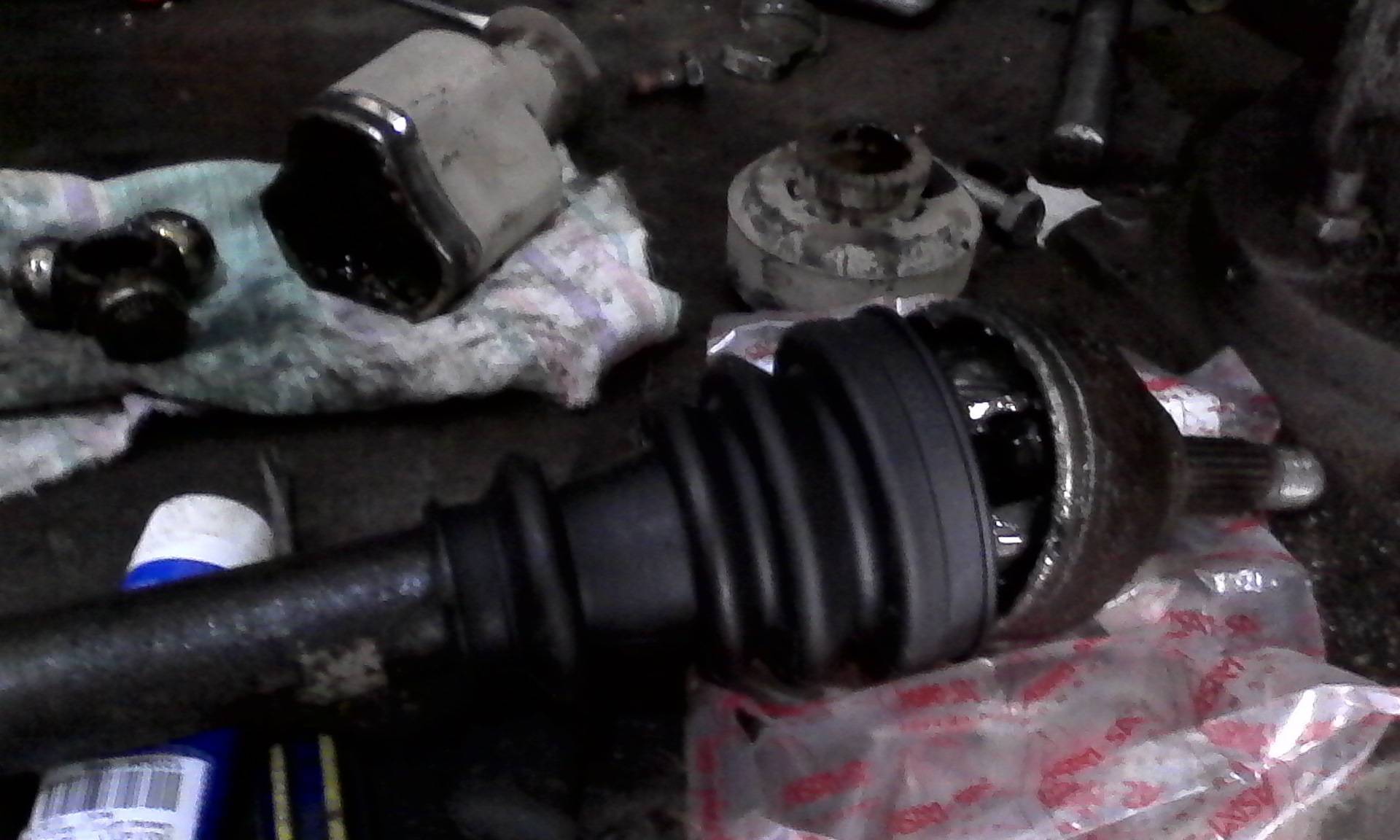

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

Теперь можно снять внешний пыльник «Рено-Логан», разрезав алюминиевые хомуты. Тщательно удалите старую смазку, а также промойте внешние элементы ШРУСа керосином или бензином. Заложите новую смазку ШРУС-4 и можете надевать новый наружный пыльник. Хорошо зафиксируйте его хомутами. Можете также заменить и внутренние пыльники, если вы закупили их заранее. Итак, вы поменяли наружные пыльники «Рено-Логан» вторым способом.

Исправление поломки

Замена шруса должна проводиться в несколько этапов. Эту работу можно доверить мастерам с СТО. Но операция несложная, и выполнить работу можно самостоятельно, особенно если нет желания переплачивать крупные суммы за ремонт. В сети достаточно информации, как должна осуществляться замена шруса Рено Меган Сценик, видео, форумы, инструкции. Все это поможет беспроблемно осуществить ремонт своими силами.

Замена не требует специальных инструментов и особых технических знаний автомобиля. Для того, что убрать неисправную запчасть и поставить новую, необходимо будет провести следующие действия:

Немного ослабить болты крепления на колесе и ступичную гайку.
Поставить авто на ручник и приподнять домкратом.
Снять датчик ABS.
Отвернуть ступичную гайку.
Болты крепления, которые крепят суппорт к поворотному кулаку, отвернуть, а сам кулак снять и подвязать проволокой к пружине стойки. Это делается для снятия нагрузки с тормозных шлангов.
Съемником снять рулевой наконечник с поворотного кулака. Для этого потребуется предварительно открутить гайку крепления.
Отвинтить гайки на креплении стойки подвески.
Нижний болт оставить на месте, верхний снять.
Полностью слить масло. Чтобы процесс шел легче, лучше это делать с теплого автомобиля.
На месте крепления корпуса КПП и прижимной пластины отвернуть три болта.
Оттянуть ступицу и вывести внутренний шарнир.
Снять нижний болт на крепеже стойки подвески и поворотного кулака.
Освободить наружный шарнир от ступицы.
Пластину с вышедшего из строя шруса снять и надеть на новый.
Прочистить шлицевые соединения.
Поджать пыльник пластиной.
Болты крепления в корпус КПП плотно закрутить.
В ступицу воткнуть внешний шарнир.
В месте крепления стойки подвески вставить болты и закрепить.
Затянуть гайку крепления в месте соединения вала и ступицы.
Поставить рулевую тягу к ступице.
Затянуть гайку наконечника ступицы.
Суппорт надеть на диск и затянуть крепеж.
Установить колесо и снять машину с домкрата.
Поджать болты и ступичную гайку.

Последовательность действий

Автомобиль устанавливается на смотровую яму. На передних колёсах слегка ослабляются гайки, которыми ступица крепится к приводу.
После этого под задние колёса подкладываются противооткатные башмаки, а передние колёса поддомкрачиваются и снимаются с помощью торцовых головок.
Откручиваются болты, удерживающие защиту картера, после чего она снимается.
Ёмкость для слива масла из коробки передач устанавливается под сливное отверстие, после чего из отверстия выкручивается пробка, масло полностью сливается, ёмкость убирается.
Рулевая тяга откручивается и снимается со ступицы колеса (легче всего это сделать с помощью специального съёмника).
Теперь откручивается крепление шаровой опоры рычага подвески и опора снимается.
Как только опора отсоединяется, ступица немного смещается, после чего снимается со своего штатного места.

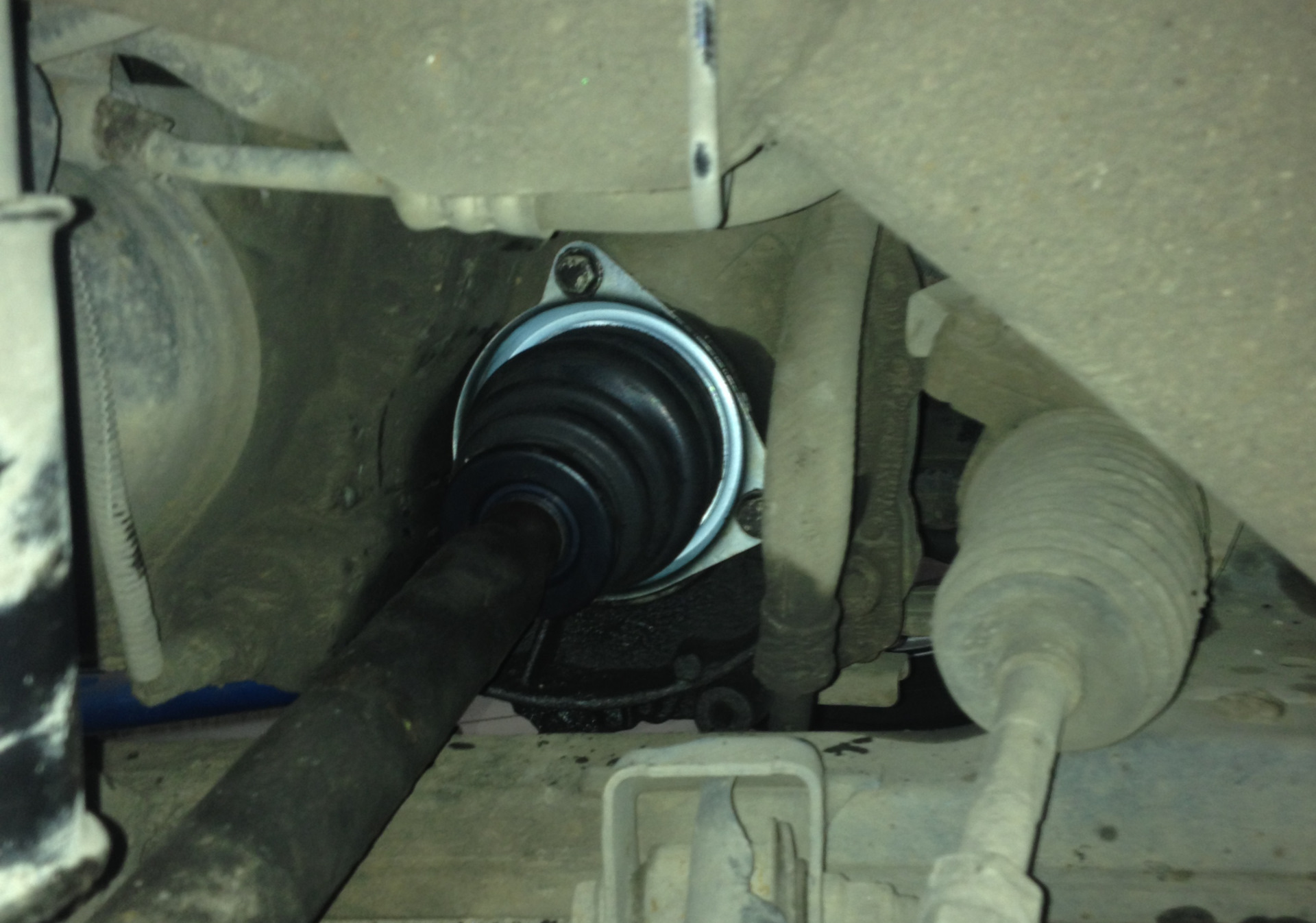

Теперь откручиваются болты, которыми внутренний пыльник крепится к коробке передач (болтов там 3).
После этого привод и ШРУС извлекаются.
С помощью съёмника для стопорных колец внутренняя обойма ШРУСа снимается с вала (если съёмника нет, обойма снимается с помощью молотка и зубила).
Хомут на внутреннем пыльнике ослабляется с помощью отвёртки, пыльник снимается.
После него остаётся ещё один, пластиковый пыльник, рядом с которым находится сальник и подшипник. Всё это тоже снимается.
Теперь хомуты на старом внешнем пыльнике снимаются, сам он аккуратно разрезается ножом вдоль и тоже снимается.
На вал натягивается новый наружный пыльник, после чего производится обратная сборка всех узлов.

Диагностика ШРУСа

Сначала введем немного теории, и скажем, что ШРУСы бывают двух типов – внутренние и внешние. Внутренний ШРУС располагается в КПП, откуда механизм осуществляет передачу вращающего движения непосредственно от трансмиссии к внешнему ШРУСу. Внешний – это механизм, элементы которого соединены со ступицей колеса, откуда осуществляется процесс передачи вращательного движения к колесу от самой ступицы.

Внешний и внутрениий ШРУСы

На первый взгляд может показаться, что у них одинаковый срок эксплуатации, но, несмотря на имеющуюся схожесть конструкции и комплектующих, это не так. Например, внешний ШРУС напрямую взаимодействует с колесом, от которого принимает энергию от ударов, полученных в поездке. Пыльник ШРУСа, находящийся в «относительной» безопасности производится из мягкой резины, в большей степени, чем другие элементы узла, подверженной износу от различных воздействий климата, будь то чрезмерная сухость или влажность, температурных воздействий, контактов с переработанными нефтепродуктами и т.д. Если герметичность резинового пыльника будет нарушена, то попадающие в него песок и грязь в короткий срок приведут к неисправности внешний ШРУС.

Внешний ШРУС с пыльником

О том, что ШРУС неисправен, автомобилист может узнать по следующим признакам:

Насыщенный хруст, слышимый на каждом повороте машины. При этом, хруст слышен не при каждом повороте руля, но лишь при поворотах во время поездки налево или направо;
Звук «хруста», дающий о себе знать во время сцепления. Прежде всего, звук проявляется при старте из неподвижного состояния;
Если во время диагностики был выявлен люфт на соединениях шарнира. Люфт становится отчетливо явным в процессе осмотра ШРУСа, когда колесо находится в вывешенном состоянии;
Наличие рывков в процессе разгона.

Диагностика ШРУСа проводится следующими «нехитрыми» способами:

Способ №1. Автомобилистом выворачивается руль в ту или другую сторону до самого упора, после чего включается передача, и делается попытка быстро стартовать с места. Наличие характерного хруста во время этой операции говорит о значительной степени изношенности «гранаты» в целом, или ее отдельных элементов, или же, что она уже находится в неисправном состоянии и требует замены.
Способ №2. С помощью специального подъемника (иногда это можно сделать домкратом) машина приподнимается с одной стороны, или же вывешивается колесо со стороны предполагаемой поломки. В таком состоянии, проводится визуальный осмотр состояния узлов автомобиля, а также выявляется наличие возможного люфта. Обычно, люфт не обнаруживается, если только незначительный.
Способ №3. С помощью подъемника, передняя часть машины вывешивается. Далее, автомобилисту следует перейти к первой передаче, или на некоторых автомобилях включить «D». Проявление неисправности ШРУСов таком состоянии не заставит себя долго ждать: при вращении колес должен быть слышен отчетливый хруст.

Еще на этапе «первичного осмотра», при поднятом автомобиле, можно сделать некоторые выводы

Например, как только ШРУС становится виден, следует обратить внимание на его внешний вид. Целостность гофрированной резинки как правило является свидетельством отсутствия неисправностей. Если же налицо нарушение герметичности ШРУСа, и повсюду видны следы вытекшей смазки из пыльника, это говорит об упущенном моменте возможного ремонта, поскольку грязь и песок уже могли сточить подвижные элементы конструкции, что и привело к проблемам при вождении

Если же налицо нарушение герметичности ШРУСа, и повсюду видны следы вытекшей смазки из пыльника, это говорит об упущенном моменте возможного ремонта, поскольку грязь и песок уже могли сточить подвижные элементы конструкции, что и привело к проблемам при вождении.

Порванный пыльник ШРУСа

Иногда еще можно обойтись только заменой пыльника, но, в любом случае, лучшим решением станет поездка в автосервис на проведение комплексной диагностики.

Внутренний ШРУС

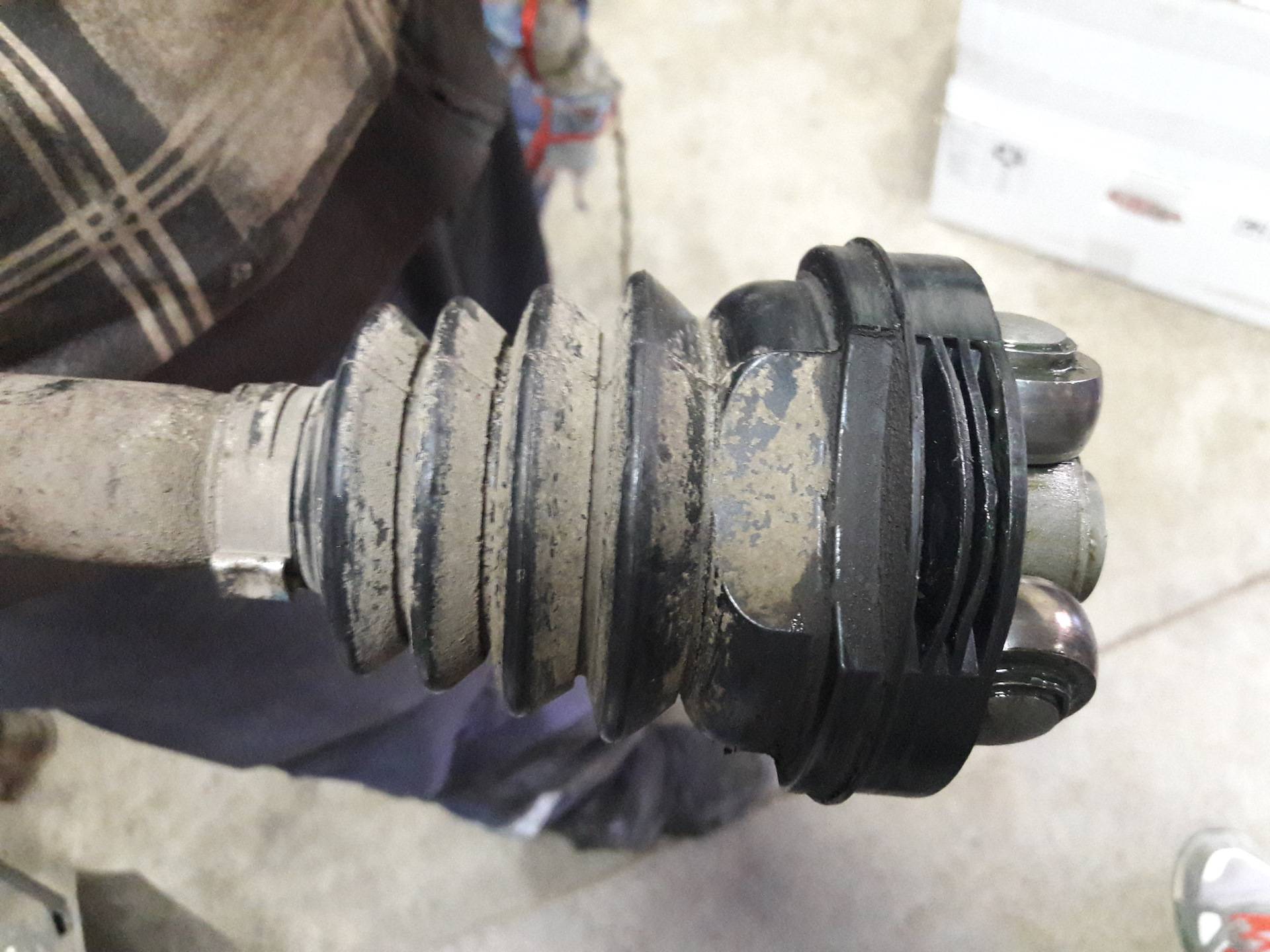

Левый элемент является съёмным. На каждом шипе его трипода установлена обойма, а в пространстве между ними расположены игольчатые подшипники. Правый ШРУС тоже является триподом, но находится в корпусе и прижат пружиной. Правый и левый шарниры не взаимозаменяемы.

Детали внутренних гранат тоже подвержены износу:

Сработка игольчатых подшипников;
Стирание обойм;
Износ внутренних частей корпуса.

Неисправности внутренней гранаты проявляются в появлении щелчков в районе приводов при резком ускорении по прямой и в момент начала движения, а автомобиль гудит на высокой скорости. Это указывает на то, что пора менять внутренний ШРУС.

Чаще всего для Логанов характерна течь с водительской стороны, виновником которой становится левый внутренний пыльник. Замена пыльника внутреннего ШРУСа слева выполняется в определённой последовательности.

При снятом приводе с заднего конца вала снимается стопорное кольцо.

Несильными ударами бьют по триподу, чтобы он выпал. Откусывается хомут, старый резиновый пыльник снимается. Далее следует поменять по необходимости хомут и установить новый пыльник.

В сети можно найти много фото и видео, на которых выполняется разбор полуоси, восстановление её зубов, замена ШРУСов, пыльников и т. д. С их помощью будет легче провести ремонтные работы.

Стоимость пыльников

Разброс цен достаточно велик: примерно от 150 до 1000 руб. и выше. Все зависит от марки автомобиля и производителя детали. Неоригинальные запчасти стоят дешевле. Однако бывает и так, что стоимость завышена неоправданно: например, из-за бренда. Так, цена чехлов к «Тойота Лэнд Круизер» доходит до 8000 руб. То же самое можно сказать и об иных престижных автомарках. Но далеко не все владельцы машин горят желанием платить такие деньги за, в сущности, обыкновенную резинку, пусть и высокого качества. Поэтому многие просто подбирают чехлы от других авто, подходящие по размеру и стоимости.

Причины разрыва пыльника:

постоянная езда по воде и грязи;
большая нагрузка на скручивание (регулярные резкие повороты);
неосторожный (непрофессиональный) ремонт деталей подвески.

Причины и признаки поломки привода Рено Логан

Основные признаки неисправности бывают следующие:

систематический стук в процессе управления;
скрип при поворотах руля влево, вправо;
биение в руль при езде по неровностям и пересечённой местности;
постоянные потёки масла в области расположения коробки передач, переднего моста, ШРУСов;
стук при старте с места.

Основные причины поломок таковы:

длительная эксплуатация детали без проведения промежуточной профилактики и замены изношенных элементов;
разгерметизация, утечка смазывающего вещества, работа «всухую»;
фактор брака, нарушение технологии изготовления;
некачественно проведённый предыдущий ремонт;
нарушение основных правил использования автомобиля;
особенности стиля и манеры управления техническим средством;
механическое повреждение привода вследствие аварии, ДТП, столкновения.

Замена ШРУСа Рено Логан (Сандеро) своими руками

Замена ШРУСа Рено Логан может потребоваться, когда шарниры равных угловых скоростей пришли в негодность. Но стоит сразу сказать, что есть наружный ШРУС (наружная граната) и внутренний. Наружный расположен в ступице колеса, а внутренний втыкается в коробку передач. В большинстве случаев в первую очередь выходит из строя именно наружный ШРУС Renault Logan, поскольку он мало того, что более нагружен механическими воздействиями, но и довольно сильно нагревается из-за активной работы тормозных колодок.

При этом пыльник наружной гранаты Логана в более уязвимом месте и так же быстрее изнашивается, трескается и рвется. А с порванным пыльником ШРУСа далеко уехать не получится, как только грязь и песок попадет внутрь ШРУС, то можно прощаться с этим элементом привода.

Конструктивно левый и правый приводы колес Рено Логан разные. Ведь длина приводов различна из-за несемитричного расположения коробки передач. Далее фото, которое наглядно покажет чем отличаются левая и правые полуоси Логана.

Приводы правого «А» и левого «В» колес Рено Логан .

1 — корпус наружного шарнира 2 — большой хомут крепления чехла наружного шарнира 3 — чехол наружного шарнира 4 — малый хомут крепления чехла наружного шарнира 5 — демпфер 6 — вал привода правого колеса 7 — малый хомут крепления чехла внутреннего шарнира привода правого колеса 8 — чехол внутреннего шарнира привода правого колеса 9 — большой хомут крепления чехла внутреннего шарнира привода правого колеса 10 — корпус внутреннего шарнира привода правого колеса 11 — трехшиповик внутреннего шарнира привода левого колеса 12 — держатель чехла внутреннего шарнира привода левого колеса 13 — чехол внутреннего шарнира привода левого колеса 14 — хомут крепления чехла внутреннего шарнира привода левого колеса 15 — вал привода левого колеса

А теперь снимаем приводы колес для замены ШРУСов или их пыльников. Для начало необходимо слить масло из коробки передач. Затем откручиваем ступичную гайку (сама гайка одноразовая, поэтому её придется потом заменить новой) вывешиваем переднюю часть автомобиля и снимаем колесо. Далее нам необходимо снять шаровую опору, после чего можно отводить поворотный кулак в сторону, одновременно выталкивая из ступицы наружный ШРУС. Фото прилагается.

Как только наружная часть привода освобождена, нам необходимо вытащить гранату из коробки. Для этого головкой на 13 отворачиваем три болта крепления держателя чехла внутреннего шарнира к картеру коробки передач. И легко вынимаем более короткий левый привод.

Для того, что бы вытащить правый привод полуоси со ШРУСами проводим следующую операцию. Внешний ШРУС освобождаем окручивая ступичную гайку и шаровую опору (как и в случае с левым приводом), а внутренняя часть освобождается еще проще. Просто сдвигаем наконечник корпуса внутреннего шарнира привода правого колеса со шлицевого вала полуосевой шестерни дифференциала и снимаем привод правого колеса. Смотрим фото.

Наружные ШРУСы Рено Логан приводов обоих колес одинаковы, выполнены неразборными и не демонтируются с валов. Разобрать вы можете только внутренние гранаты, которые стоят ближе к коробке передач. Поэтому для замены наружного ШРУСа придется купить гранату в сборе с валом, а вот внутреннюю гранату можно купить отдельно. Производитель утверждает, что замена смазки в шарнирах равных угловых скоростей Рено Логан не требуется, если конечно не порвался пыльник. В ШРУСах используется смазка MOBIL CVJ 825 BLACK STAR рассчитанная на весь срок службы шарниров. Кстати, внутренние ШРУСы для Логана подходят от моделей Renault: Megan, Scenic, Clio, Twingo, Kangoo; Citroёn Saxo; Peugeot 106; Volvo: 440, 460, 480… Правда пыльник у Renault Logan стоит свой оригинальный.

Замена грязезащитного чехла (пыльника) наружного шарнира (ШРУСа) привода правого колеса автомобиля Рено Логан 1

Необходимые инструменты, приспособления и запасные части

— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника

— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)

— Съемник стопорных колец

— Болгарка или бокорезы для перерезания старых хомутов

— Выколотка из мягкого металла

— Головка на «24» или трубка подходящего диаметра

Подготовительные работы

— Снимаем привод переднего правого колеса

Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая шрус, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик шруса. Если не выводится слегка стукаем по нему молотком.

Сдвигаем наконечник корпуса внутреннего шруса со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.

— Очищаем снятый привод колеса от загрязнения

Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.

Порядок замены грязезащитного чехла (пыльника) наружного шарнира (шруса) привода правого переднего колеса автомобиля Рено Логан 1

— Снимаем внутренний шарнир привода

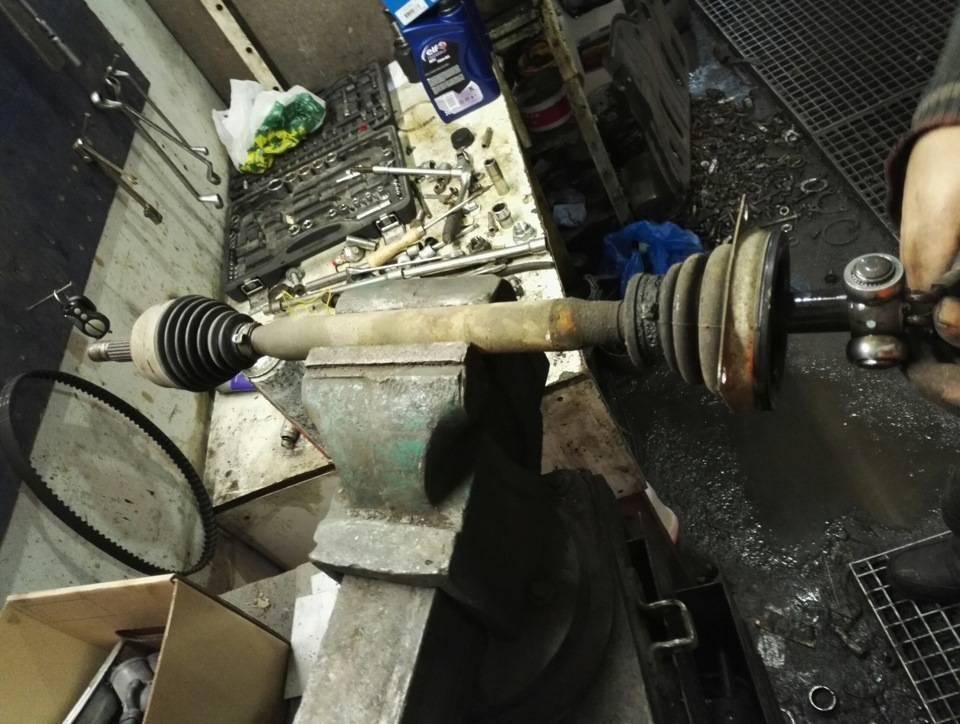

Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.

Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.

Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.

Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.

Снимаем грязезащитный чехол с вала привода.

— Снимаем с вала динамический демпфер

Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.

— Снимаем пыльник наружного шарнира

Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.

— Промываем наружный шарнир

В случае необходимости промываем полость наружного шарнира бензином или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

— Устанавливаем новый пыльник наружного шарнира

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного шруса. Для этого необходимо надвинуть широкий край пыльниника на корпус шруса до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса шруса при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты

Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе

— Собираем внутренний шарнир с пыльником

Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.

— Устанавливаем привод обратно на автомобиль в порядке обратном снятию

Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.

Примечания и дополнения

— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников шрусов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.

Еще статьи по ремонту автомобиля Рено Логан 1

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

В каких случаях надо менять пыльник ШРУС

Пыльник может быть повреждён по различным причинам:

старение резины и появление на ней усталостных трещин;
попадание на поверхность быстро вращающегося чехла посторонних предметов, которые разбивают или прорезают его материал;
химическое разъедание пыльника из-за применения некачественной смазки;
износ и протирание при нарушении правил монтажа;
прорезание материала излишне туго затянутыми хомутами.

Кроме того, чехол иногда есть смысл заменить в профилактических целях, например если привод был снят, что является достаточно непростой задачей. Процедуру желательно совместить с промывкой шарнира и закладыванием в него свежей смазки. Это существенно продлит срок службы деталей.

Детали и расходники:

Далее нам необходимо снять шаровую опору, после чего можно отводить поворотный кулак в сторону, одновременно выталкивая из ступицы наружный ШРУС. Как только наружная часть привода освобождена, нам необходимо вытащить гранату из коробки.

Для этого головкой на 13 отворачиваем три болта крепления держателя чехла внутреннего шарнира к картеру коробки передач. И легко вынимаем более короткий левый привод.

Снятие и установка левого привода Рено Логан, Сандеро, Ларгус

Отсоединив опору, сместить ступицу в сторону. Откручиваются болты, крепящие внутренний пыльник. ШРУС и привод демонтировать. Используя съемник, извлечь обойму ШРУСа, расположенную внутри.

Ослабить хомут на пыльнике и его снять. Рядом с ним удастся увидеть сальник и подшипник — их тоже снимать.

Демонтировать хомуты с наружного пыльника и разрезать его. Остается только натянуть на вал новый защитный элемент. Сборка осуществляется в обратной последовательности.

Теперь все точно знают, как поменять пыльник шарнира равных угловых скоростей. Извлеките внутренний шарнир из пазов шестерни полуоси, а затем демонтируйте привод переднего левого колеса. При извлечении шарнира из шестерни полуоси необходимо проверить плотность закрепления роликов в цапфах трехшиповой шарнирной ступицы. Если ролики сидят в посадочных местах слабо, привод следует извлекать с предельной аккуратностью.

Соблюдайте осторожность и при монтаже привода. Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности

Дальше начнётся самое интересное

Колёсную ступицу надо стянуть со шлицевого вала

Дальше начнётся самое интересное. Колёсную ступицу надо стянуть со шлицевого вала.

Пыльник можно сразу разрезать. Попробуйте сбить ШРУС с вала и снять затем стопорное кольцо.

Процесс замены

Разъединить его с осью по-другому не получится. Не забудьте и о стопорном кольце — лучше, если оно будет новым.

Стопор расходится внутри гранаты, разжимаясь, как пружина, когда мы слышим щелчок металлического кольца. Полезное видео мастеров РемонтРено: Опытные мастера Ремонт Рено отметили по поводу запчасти важную вещь, про которую, не все знают и я тоже не знал.

Ситуация такая, на валу привода 28 шлицов, а на валу наружной гранаты, если 8 клапанный мотор то 21 шлицов, а у клапанного 23 шлица. Ну так вот в чем дело, что наружные гранаты с валом 21 шлицов и приводным валом 28 шлицов редко встречаются и поставляются на рынок.

А вот, если у вас на авто 28 шлицов имеет вал привода и 23 шлица вал гранаты, то такой наружный шрус можно найти в свободной продаже.
