При запуске двигателя включается вентилятор охлаждения лада гранта

Почему включается вентилятор охлаждения на холодном двигателе

Работа силового агрегата автомобиля невозможна без системы охлаждения. Если с ней появляются проблемы, мотор может перегреваться, что приведёт к его поломке и дорогостоящему ремонту. Одним из основных элементов в этой системе является вентилятор охлаждения. При возникновении любых признаков, указывающих на неисправности этого устройства, следует отыскать и устранить причину. Поскольку таковых может быть немало, на каждой из них стоит остановиться более детально.

Нехватка жидкости в системе

Поиск проблемы стоит начинать непосредственно с охлаждающей жидкости (ОЖ), а, точнее, с проверки её уровня. Если он будет ниже нормы, то датчик ОЖ будет срабатывать даже на холодном моторе, тем самым включая вентилятор. Объясняется это тем, что небольшое количество жидкости нагревается намного быстрее. Чтобы устранить проблему, необходимо проверить уровень антифриза в расширительном бачке и радиаторе, и при необходимости довести его до нормы.

Замыкание датчика

Если проверка охлаждающей жидкости результатов не дала, внимание следует обратить на сам датчик. Бывают случаи, когда этот элемент «залипает», что приводит к постоянному вращению электровентилятора. Для диагностики потребуется мультиметр, которым измеряют сопротивление на выводах датчика на запущенном моторе

Если датчик рабочий, то прибор должен показать бесконечное сопротивление. Когда мультиметр отображает какое-то сопротивление, значит, контакты у датчика замкнуты и его нужно заменить на исправный

Для диагностики потребуется мультиметр, которым измеряют сопротивление на выводах датчика на запущенном моторе. Если датчик рабочий, то прибор должен показать бесконечное сопротивление. Когда мультиметр отображает какое-то сопротивление, значит, контакты у датчика замкнуты и его нужно заменить на исправный.

Видео: проверка датчика включения вентилятора

Замыкание на массу

Самопроизвольное включение вентилятора может быть вызвано неполадками в самом вентиляторе. Проблема заключается в замыкании его контактов на массу. В результате устройство работает напрямую от АКБ, минуя цепь с датчиком. Для устранения неисправности нужно проверить надёжность соединений вентилятора, при необходимости заизолировать провода, подтянуть крепление. Постоянно работающий вентилятор может привести к таким последствиям:

• короткий срок службы вентилятора;
• разряд АКБ (при включённом зажигании и заглушённом моторе);
• самовозгорание проводки в случае её перегрева.

Датчик термостата

Некоторые современные машины оснащаются термостатом с датчиком. Такое конструктивное решение позволяет управлять охлаждающей системой с большей эффективностью. Однако при возникновении неполадок с датчиком, вентилятор будет работать постоянно. Подобное поведение объясняется тем, что сигнал с термостата на блок управления не поступает. В результате блок переходит в аварийный режим. Проверка датчика термостата аналогична процедуре с датчиком ОЖ.

Дополнительный датчик

В оснащении некоторых автомобилей также присутствует датчик температуры воздуха. Основное его назначение — регулировка температурных показателей встречных воздушных потоков. Когда окружающая температура слишком высокая, датчик подаёт сигнал на включение вентилятора. Таким образом, мотор охлаждается лучше. Если на вашем авто установлен такой элемент, то в жаркий период вентилятор будет работать практически постоянно, помогая в охлаждении двигателя. В этом случае отключать датчик не рекомендуется, поскольку повышается вероятность перегрева силового агрегата.

Окисление либо обрыв контактов

Если автомобиль оснащён вентилятором, который управляется посредством электронного блока, возможны неполадки с самими контактами. Со временем они могут окисляться, например, при попадании влаги, что сопровождается постоянным вращением вентилятора.

Есть машины, в конструкции которых кондиционер и система охлаждения силового агрегата связаны между собой. Поэтому в результате засора радиатора системы кондиционирования активируется вентилятор основного радиатора. В этом случае радиатор кондиционера нуждается в промывке, а лучше такой процедуре подвергнуть устройства обеих систем.

При какой температуре включается вентилятор на гранте

При какой температуре должен срабатывать вентилятор на Лада Гранта?

Автомобиль: Лада Гранта. Спрашивает: Новокшонов Семён. Суть вопроса: При какой температуре охлаждающей жидкости включается вентилятор на Лада Гранта?

Добрый день, здравствуйте! Скажите пожалуйста при какой температуре должен срабатывать вентилятор радиатора? У меня поднимается температура уже до 100 градусов, а он так и не хочет работать! Может быть он просто сломан у меня?

Для того, чтобы узнать при какой температуре охлаждающей жидкости включается вентилятор на вашем автомобиле, достаточно лишь посмотреть на нижеуказанную таблицу, и найти ваш тип ЭБУ и машины.

Январь 7.2 ПО AI201CO565758 Т=101 градус

Т=101(1) градус

Т=105(2) градусов

Т=101(1) градус

Т=105(2) градусов

Т=101(1) градус

Т=105(2) градусов

Bosch 797 ПО B1C02Q05

T=103 градуса

Т=101(1) градус

Т=105(2) градусов

Т=103 градуса

В104CR02 Т=101(1) градус

Т=105(2) градусов

Т=101(1) градус

Т=105(2) градусов

Диагностика вентилятора охлаждения

Для того, чтобы продиагностировать работоспособность своего вентилятора достаточно лишь отсоединить разъем от датчика терморегулятора. При этом датчик должен заработать принудительно.

Изменение значений

Изменить заводские настройки включения, можно через систему практически любого бортового компьютера (ШТАТ или МУЛЬТИТРОНИКС), рекомендуемые значения при этом не должны быть ниже 95-97 градусов.

Что представляет из себя система охлаждения на Лада Гранта

На автомобилях ВАЗ-2190 или по-простому Лада Гранта, хоть и была создана и установлена модернизированная система охлаждения двигателя, но всё же конструктивная схожесть с предшественником Лада Калина, все же осталась.

Так как система охлаждения в Грантах, как и на всех российских автомобилях представляет собой систему закрытого типа, жидкость по ней равномерно и распределяется по всем закрытым её участкам.

Стоит отдельно отметить, что в новых моделях Лада Гранта разработчики убрали из панели приборов указатель как температуры двигателя (охлаждающей жидкости). Вместо же него предусмотрена специальная сигнальная лампа – сигнализирующая о предельной температуре антифриза и моменту включения вентилятора радиатора.

Что делать, если вентилятор не срабатывает вообще?

Искать поломку. Чаще всего виноват предохранитель включения вентилятора охлаждения.

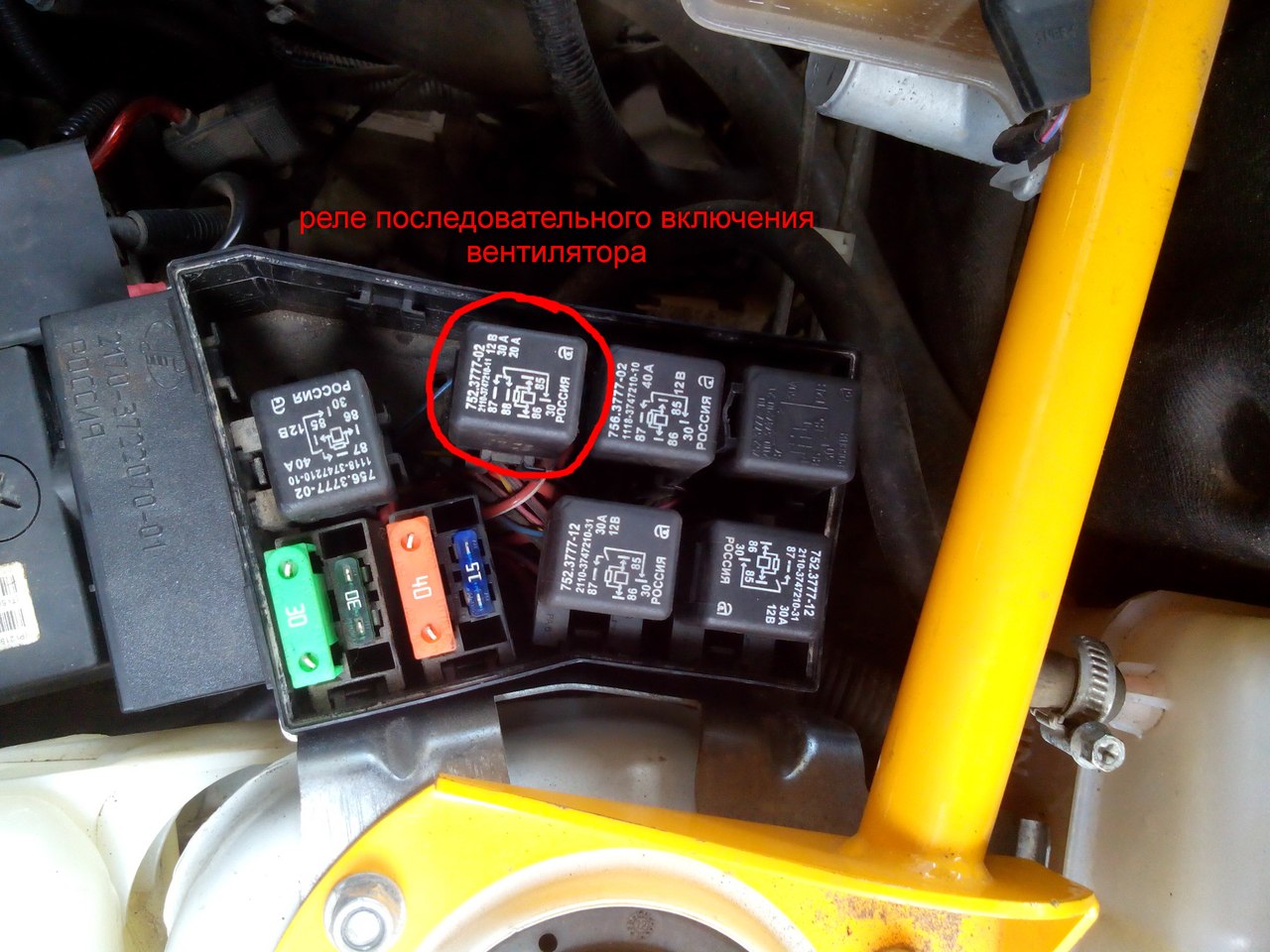

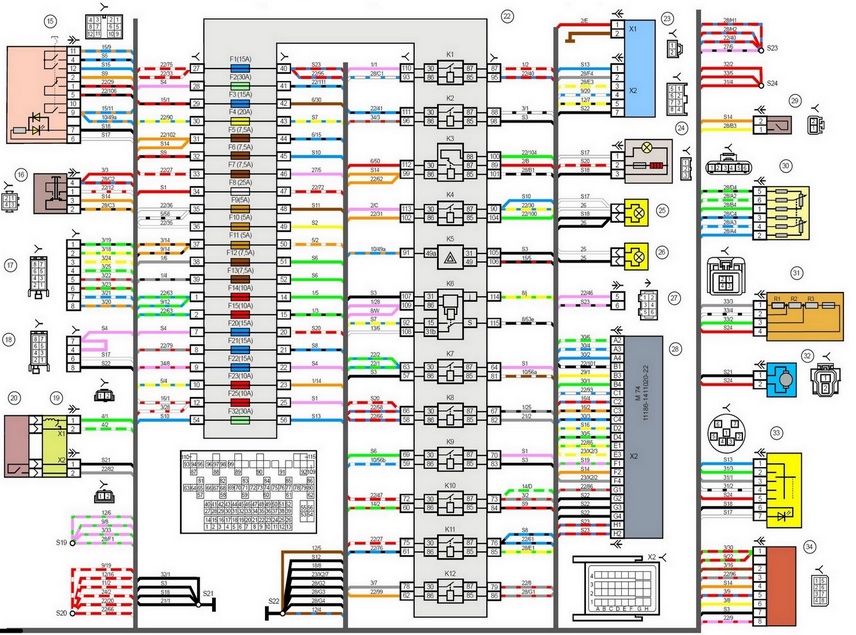

Блок предохранителей (наносил цифры весь день)

F1 — предохранитель включения вентилятора; K1 — реле вентилятора.

При какой температуре включается вентилятор на гранте

Добавлено через 10 минут

За время работы 10 минут разница была в 10 копеек по БК (стоимость поездки при цене 32-40).

При какой температуре включается вентилятор на гранте

Ответ на часто задаваемые вопрос :Когда включается вентилятор СОД ,те Т_включения вентилятора ? Здесь будут выложены все типы ЭБУ устанавливаемые на авто(на конвеере) и температура/ры включения вентилятора СОД ! Cистемы с троссовым дросселем . 8_ми клапанные ДВС 1.Январь 7.2 AI 201CO5657 Т=101гр AI 201CO58 T=103гр (есть и 101гр ,но на машинах где ставили Я7.2 с ПО СО58 ,реализована только одна скорость в проводке и подключена только на канал максимальной скорости . Для реализации первой скорости при Т=101гр ,нужно в разъёме к ЭБУ перенести провод с 29_го пина на 68_й !) Январь 7.2+ AI201CP57 T=103гр 2.Bosch 797 B1C02Q05 T=103гр 3.Bosch 797+ B102CQ05 Т=103гр B101CR01 T=103гр В102СR06 T=103гр В104CR02 Т=101(1_я скорость -малая )Т=105(2_я скорость -максимальная) В103СU03 Т=101(1)Т=105(2)

16_ти клапанные ДВС. 1,4_16кл(11194) В173CR03 Т=101(1)Т=105(2) В174CR03 Т=101(1)Т=105(2) B174CT04 Т=101(1)Т=105(2) Приоро ДВС(2112611196) B11KSS01B13KSS02 Т=101(1)Т=105(2)

4.M73: 8_ми клапанные ДВС АI303CD04CE05CF06 Т=101(1)Т=105(2)

16_ти клапанные ДВС AI373CA01

Замена со сливом тосола

Если устройство не работает должным образом или вообще не работает, его необходимо заменить на новое. Следуйте инструкциям по разборке:

Если двигатель горячий, дайте ему остыть,
Если двигатель прогрет, выключите автомобиль, отсоединив отрицательную клемму аккумулятора,
Если автомобиль горячий, снимите отрицательную клемму аккумулятора, Если автомобиль холодный, снимите крышку расширительного бачка,
Снимите крышку радиатора,
Поставьте контейнер под сливную пробку, чтобы избежать загрязнения,
Опустошите холодильник. Нет необходимости сливать антифриз из блока цилиндров

Для откручивания сливной пробки достаточно давления руки, поэтому инструменты не требуются,
Когда жидкость перестанет течь, наденьте крышку обратно, чтобы не потерять ее,
Снимите зажим с проводами,
Осторожно открутите датчик гаечным ключом.

Необходимо установить новый датчик:

1. Проверьте состояние медной уплотнительной шайбы. В большинстве случаев его необходимо заменить на новый. Использование старого уплотнения может привести к утечке охлаждающей жидкости,
2. Вкрутите новый датчик, убедившись, что уплотнительная шайба установлена равномерно,
3. Подсоедините зажимы и провода,
4. Заполните расширительный бачок антифризом. Если слитая охлаждающая жидкость хорошего качества, ее можно вернуть. В противном случае необходимо использовать свежую жидкость,
5. Продуйте систему охлаждения, чтобы удалить все воздушные карманы,
6. Замените крышку радиатора,
7. Закройте расширительный бак,
8. Подсоедините отрицательную клемму аккумулятора,
9. Прогрейте двигатель, пока датчик не отреагирует.

Если после выполнения описанных выше действий вентилятор не включается при достижении желаемой температуры, продолжите поиск других возможных неисправностей. Прежде чем продолжить поиск неисправностей, рекомендуется прочитать журнал ошибок ЭБУ с помощью диагностического сканера.

Подготовка к проверке вентилятора охлаждения

Перед проверкой работы вентилятора охлаждения на вашей Лада Гранта необходимо выполнить несколько подготовительных мероприятий. Это позволит вам более точно определить причину отказа вентилятора и самостоятельно устранить проблему.

1. Убедитесь, что автомобиль находится в выключенном состоянии и ключ зажигания вынут из замка. Это предотвратит возможность получения травмы во время проведения проверки.

2. Откройте капот вашего автомобиля и определите местоположение вентилятора охлаждения. Обычно он расположен в передней части двигателя, непосредственно перед радиатором.

3. Отсоедините клеммы аккумулятора, начиная с отрицательной клеммы. Это предотвратит возможность получения электрического удара во время проверки и обеспечит безопасность вашей работы.

4. Отсоедините датчик температуры двигателя, который находится вблизи вентилятора охлаждения. Этот датчик представляет собой устройство, контролирующее температуру двигателя и подает сигнал контроллеру вентилятора охлаждения для его включения.

5. Отсоедините провода, соединяющие вентилятор с контроллером. Это позволит вам проверить проводку на наличие обрывов или повреждений.

6. С помощью мультиметра измерьте сопротивление между контактами вентилятора. Обычно сопротивление должно составлять от 1 до 5 Ом. Если сопротивление сильно отличается от этого диапазона, возможно, вентилятор неисправен и требуется его замена.

7. Проверьте состояние предохранителя, отвечающего за питание вентилятора охлаждения. При необходимости замените предохранитель на новый.

8. Включите зажигание без запуска двигателя и наблюдайте, включается ли вентилятор охлаждения. Обычно вентилятор должен включаться, когда температура двигателя достигает определенного значения.

9. Если вентилятор не работает, возможно, причина в неисправности контроллера вентилятора. В этом случае рекомендуется обратиться к специалисту для диагностики и ремонта.

10. После завершения проверки вентилятора охлаждения, возвращайтесь к шагу 3 и подключите обратно все отсоединенные клеммы, провода и датчики. Убедитесь, что все элементы системы электрооборудования возвращены в исходное положение.

Элементы системы охлаждения Лады Гранты

• радиаторы печного отопителя;
• электрический насос;
• двигатель;
• дроссельный узел;
• термостат;
• датчик температуры антифриза;
• сигнализатор перегрева;
• вязкостная муфта привода вентилятора;
• вентилятор;
• пробка радиатора;
• радиатор;
• крышка расширительного бачка;
• расширительный бачок;
• водяная помпа;
• сливной кран нижнего контура.

А также, патрубки системы охлаждения Лады Гранты, металлические хомуты – стяжки.

Термостат

Устройство охлаждения на Ладе Гранте — главное звено в цепи. Выполняет функцию клапана, который перенаправляет поток антифриза от малого к большому кругу. Когда рабочая температура ниже 94°, термостат находится в закрытом положении. Жидкость циркулирует по малому кругу, не «заходя» в радиатор.

По такой схеме движения нагрев жидкости происходит в разы быстрее. Когда тосол нагревается, клапан приоткрывается, запуская циркуляцию по большому кругу в магистраль водяной рубашки.

Чаще всего неисправность термостата связана с его закипанием, заклиниванием от перегрева. Деталь ремонту не подлежит, меняется новой, исправной.

Водяной насос (помпа)

Принуждает антифриз циркулировать по рубашке (системе). Конструкционно помпа расположена внутри двигателя, ближе к газораспределительному механизму (ГРМ). Мало того, имеет общий привод с ГРМ.

Средний ресурс эксплуатации помпы 80 – 85 тыс. км. Ввиду частого нарушения регламента водителем, покупки дешевых аналогов вместо оригинальных запчастей, деталь преждевременно изнашивается.

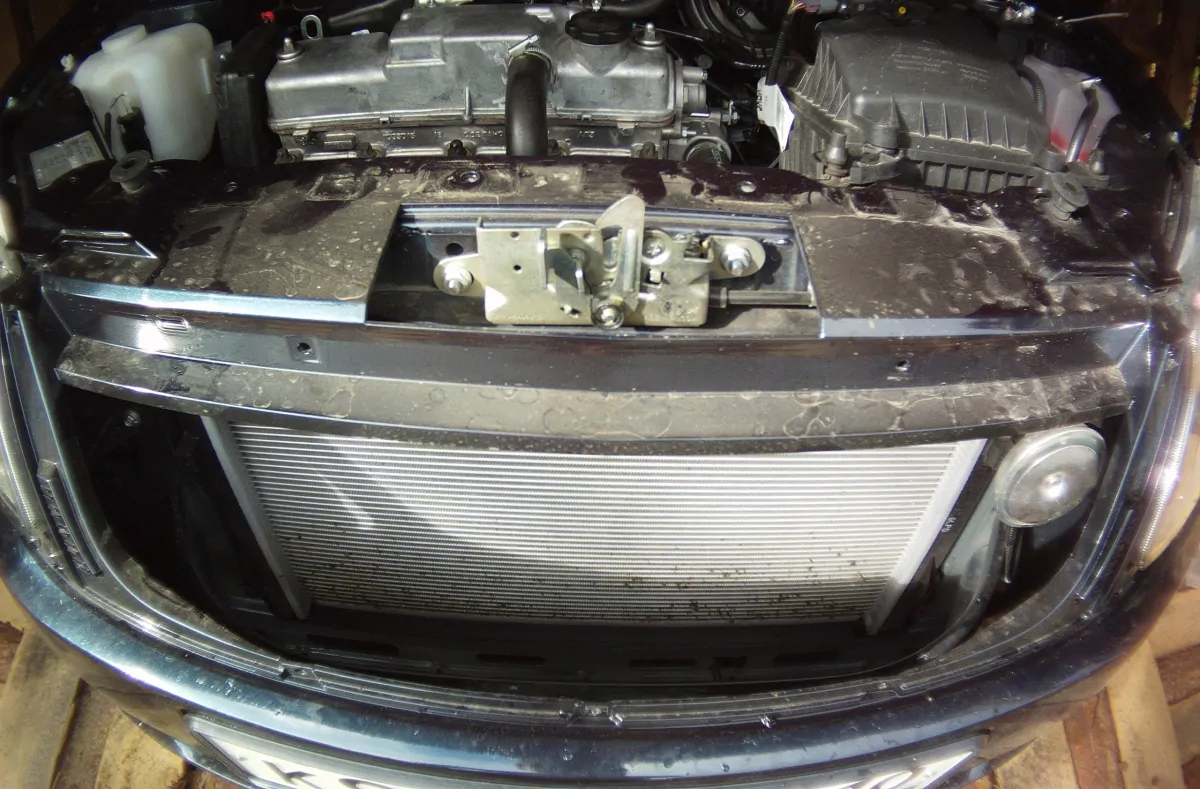

Радиатор и вентилятор

Радиатор предназначен для охлаждения антифриза. Штатный вентилятор также выполняет указанную функцию, но только после достижения рабочей температуры критической отметки в 100°.

Оперативность активации вентилятора зависит от исправности датчика температуры. Последний в режиме «онлайн» отслеживает градус, пересылает показания электронному блоку управления двигателем (ЭБУ) для корректировки работы механизмов.

Поломка датчика приводит к закипанию двигателя. С проблемой сталкивались многие автовладельцы.

Соединительные шланги и водяная рубашка

Шланги служат звеном, соединяя все механизмы между собой. Частые неисправности связаны с нарушением целостности, герметичности системы, низким уровнем антифриза.

Водяная рубашка предназначена для циркуляции тосола по системе, отвода избыточного количества тепла. Повреждение рубашки приведет к гидроудару внутри. При использовании антифриза риск гидроудара ниже на 27% в отличие от дистиллированной воды.

Расширительный бачок

Уровень жидкости в системе охлаждения понижается и повышается в зависимости от фактической температуры. Чтобы компенсировать количество антифриза, в конструкции системы охлаждения предустановлен расширительный бачок.

Материал аксессуара — термостойкий полимер. На внешней поверхности нанесена градация шкал: минимального, максимального, рекомендуемого уровня. Закрывает бачок герметичная крышка с прокладкой.

Когда давление в системе достигает отметки в 1,1 кгс/кв. см, клапан открывается, стравливает избыток. Давление в системе стабилизируется. Когда температура жидкости спадает, для предотвращения разрежения впускной клапан открывается, восполняет недостающее количество воздуха.

Сколько антифриза в системе охлаждения Лады Гранты: 7.5 литров до о и 8.0 литров до рекомендованного уровня.

Устройство датчика радиатора

Устройство состоит из герметичного латунного или бронзового корпуса, внутри которого находится чувствительный элемент. Снаружи имеется резьба и электрическое соединение. Корпус прикручивается к радиатору уплотнительным кольцом в зоне входа горячей жидкости (в районе отверстия агрегатного блока).

Датчик находится в непосредственном контакте с охлаждающей жидкостью. Некоторые системы имеют сразу два датчика (на входе и выходе радиатора) для более точного и гибкого управления охлаждением.

Датчики имеют резьбу M22x1,5 и шестигранный ключ 29 мм. Однако существуют также варианты с меньшей резьбой, M14 или M16. Электрическое соединение расположено на задней стороне датчика, но существуют также датчики, в которых соединение расположено отдельно на кабеле.

Проверка радиатора на герметичность

Процесс диагностики вовсе не сложный, проводим самостоятельно, а в случае отсутствия свободного времени посетите СТО для выполнения работ профессионалами.

Проверка радиатора со стороны моторного отсека

1. Помещаем машину в периметр ремонтной зоны, на смотровую яму, открываем капот.
2. Со стороны моторного отсека осматриваем поверхность радиатора на наличие потеков, следов утечки антифриза (тосола).
3. Аналогичные действия проводим из-под днища машины;
4. Осматриваем магистрали подачи/обратки тосола, верхний, нижний контуры.

Наиболее распространенные места разгерметизации: углы по периметру, стыки, стяжки хомутами.

Как слить антифриз из системы охлаждения Лады Гранты

1. Капот открыт, двигатель машины остыл до безопасной температуры, чтобы не повредить кожные покровы.
2. Из-под днища выкручиваем 6 винтов, снимаем защиту поддона картера.
3. Отвинчиваем сливную пробку в нижнем контуре радиатора.
4. Параллельно отвинчиваем сливную пробку на стенке блока цилиндров. Подставляем емкость.

Отворачиваем пластмассовую пробку сливного отверстия бачка радиатора

Водителю на заметку!

5. После того, как жидкость полностью слита с водяной рубашки, завинчиваем сливные пробки. Заливаем новый тосол в объеме 7.5 литров до отметки «Минимум» или 8.0 литров до рекомендованного среднего уровня.

Диагностика и распространенные причины неполадок системы охлаждения

Замыкание контактов

Одной из основных по распространенности причин данной поломки, является банальное замыкание контактов датчика температуры охлаждающей жидкости. В таком случае при включении зажигания включается вентилятор охлаждения, так как на вентилятор из-за замыкания все время подается электрический ток. Последствием от подобной неисправности может являться, разве что, ускоренная разрядка автомобильного аккумулятора.

Рекомендуем почитать статью на тему: как продлить жизнь аккумулятору автомобиля. В этой статье говорится о причинах короткой жизни АКБ, как ее, собственно, продлить, а также основных признаках неисправности аккумуляторных батарей.

Для диагностики этой неисправности вам следует отсоединить датчик и при помощи омметра измерить сопротивление на его контактах. Если датчик работает нормально, то сопротивление будет крайне высоким (в показаниях одни девятки, что является аналогом «бесконечного» сопротивления). Если сопротивление низкое, то контакты замкнуты, датчик необходимо заменить.

Также к схожим признакам относится замыкание клемм вентилятора на массу, в таком случае он также будет работать постоянно, как только будет включено зажигание. Так как напряжение подается напрямую от аккумулятора.

Малое количество антифриза

Еще одна банальная неполадка — это слишком маленькое количество охлаждающей жидкости. Именно на ее температуру реагирует ДТОЖ. При малом количестве антифриза разогрев жидкости происходит гораздо быстрее, чем прогрев самого двигателя, в результате вентилятор включается слишком рано. Долейте жидкость до необходимого уровня и на всякий случай проверьте, нет ли течи в системе охлаждения.

Термостат и его датчики

На некоторых современных машинах система охлаждения комплектуется термостатами с датчиками, которые регулируют работу системы охлаждения более эффективно. Однако такая конструкция более сложная по своей структуре, чем обычная, и из-за своей сложности подвержена различным неполадкам. Если нарушается работа конкретного датчика, который связан с термостатом. Или система управления охлаждением не получает данных от датчиков термостата, то как правило «уходит в защиту», включая вентилятор на постоянную работу. Проверка этих датчиков, в принципе, схожа с проверкой контактов обычного ДТОЖ. Замеряем сопротивление, и если оно низкое, то датчик следует поменять.

Окисление контактов

Стоит отметить, что ЭБУ также может «уходить в защиту» и в случаях, когда управление вентилятором осуществляется через сам бортовой компьютер. Причиной этого могут быть проблемы с контактами. Как правило, контакты со временем имеют свойство окисляться, что сильно затрудняет передачу сигналов от датчиков к ЭБУ. А если необходимый сигнал совсем не проходит, то в этом случае блок управления принудительно включает вентилятор охлаждения, вне зависимости от температуры двигателя.

Для устранения необходимо лишь прочистить контакты и покрыть их изолирующей смазкой, чтобы не допустить распространение коррозии. Кстати такую процедуру рекомендуется проводить 2 раза в год, чтобы избежать неприятных ситуаций в самый неподходящий момент.

Смотрим видео, причина периодического включения вентилятора на холодном двигателе (автомобиль Мазда 6):

Неполадки в системе кондиционирования

На некоторых автомобилях радиатор кондиционера напрямую связан с системой охлаждения двигателя. И когда происходит засорение радиатора системы кондиционирования, нарушается работа сразу двух систем. Хоть включение вентилятора в этом случае происходит не сразу, однако данная неполадка может привести к куда более серьезным последствиям, в том числе – перегрев двигателя.

Для исправления необходима чистка радиатора, а лучше всего сразу двух. Для более продуктивной работы этих двух взаимосвязанных систем.

Это все что мы хотели сказать по данному вопросу. По сути, это не самая страшная неисправность, однако при длительном игнорировании чревата определенными последствиями. Поэтому затягивать с ремонтом также не стоит, и если при включении зажигания включается вентилятор охлаждения двигателя, рекомендуется тщательно проверить систему охлаждения на наличие неполадок и в скором времени исправить поломку.

Новые статьи

• Почему загорается чек неисправностей двигателя в машине? Основные причины
• Почему дизель не заводится на холодную? Причины плохого запуска дизельного двигателя

Предыдущие статьи

• Реле щелкает, но стартер не крутит — машина не заводится? Причины такого явления
• Причины вибрации в салоне автомобиля на холостом ходу

Особенности конструкции системы охлаждения двигателя LADA Granta

Система охлаждения двигателя ЛАДА Гранта жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком. Систему заполняют охлаждающей жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до -40 ‘С.Конструкция системы охлаждения всех двигателей, устанавливаемых на автомобили Лада Гранта, принципиально одинакова и описана на примере автомобиля с двигателем ВАЗ-21116.

Расположение элементов системы охлаждения ЛАДА Гранта:

Рис. 1. Расположение основных элементов системы охлаждения Лада Гранта: 1 — водяной насос (расположен под крышкой привода газораспределительного механизма); 2 — радиатор системы охлаждения {расположен под верхней поперечиной рамки радиатора); 3 — электровентилятор радиатора (расположен под верхней поперечиной рамки радиатора); 4 — термостат; 5 — датчик температуры охлаждающей жидкости; 6 — расширительный бачок

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения Лада Гранта, установлен на передней плоскости блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. В термостате Лада Гранта установлены основной и дополнительный перепускной клапаны. При температуре охлаждающей жидкости до (85±2) °С термостат полно закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре выше 85 С термостат начинает открываться, а при 102 °С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор. Электровентилятор с пластмассовой крыльчаткой обеспечивает продувку радиатора воздухом небольших скоростях движения автомобиля в основном в городских условия или на горных дорогах, когда встречного потока воздуха недостаточно для охлаждения радиатора. Для повышения эффективности работы вентилятор установлен в кожухе 7 и прикреплен к нему в трех точках через резиновые подушки. Кожух в свою очередь прикреплен к радиатору 3 в четырех точках. Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика 5 (см. рис. 1), расположенного в гнезде термостата 4.

Радиатор трубчато-пластинчатый, алюминиевый, с пластмассовыми бачками, двухходовой, с перегородкой в левом бачке. В внизу справа находится сливная пробка 6. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, а также патрубок шланга, соединяющего радиатор с расширительным бачком.

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «МАХ» и «МIN» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой 1 с двумя клапанами внутри (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 110 кПа (1,1 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см*) и пропускает воздух в расширительный бачок.

Примечание

Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давления в системе, что может вырвать повреждение радиатора и шлангов. В систему охлаждения с помощью шлангов включен и радиатор отопителя салона

В систему охлаждения с помощью шлангов включен и радиатор отопителя салона.

Сколько греть автомобиль зимой и летом

Прогрев двигателю необходим для грамотной работы, и с этим сложно спорить. В зависимости от температуры окружающего воздуха на прогрев мотора может уходить разное время:

• Ниже -30°C. Прогревать двигатель необходимо от 10 до 15 минут, чтобы моторное масло «разогрелось» до рабочей температуры;
• От -10°C до -30°C. Можно ограничиться прогревом мотора в 7-10 минут;
• От +10°C до -10°C. Достаточно прогрева автомобиля в 4-7 минут;
• Выше +10°C. Требуется прогрев не более 1-3 минут, чтобы моторное масло разошлось по двигателю и дошло до рабочей температуры.

В зарубежных странах, где производится большинство иномарок и для которых составляются инструкции, температура редко опускается ниже –10°C. Именно поэтому производители не рекомендуют прогревать двигатель перед поездкой, тем самым отмечая, что достаточно пары минут работы мотора, чтобы по нему разошлось масло, и можно было начать движение. В России, где температура часто опускается значительно ниже -10°C, эксплуатация двигателя без предварительного прогрева приведет к его выходу из строя.

Почему включается вентилятор охлаждения на холодном двигателе

Работа силового агрегата автомобиля невозможна без системы охлаждения. Если с ней появляются проблемы, мотор может перегреваться, что приведёт к его поломке и дорогостоящему ремонту. Одним из основных элементов в этой системе является вентилятор охлаждения. При возникновении любых признаков, указывающих на неисправности этого устройства, следует отыскать и устранить причину. Поскольку таковых может быть немало, на каждой из них стоит остановиться более детально.

Нехватка жидкости в системе

Поиск проблемы стоит начинать непосредственно с охлаждающей жидкости (ОЖ), а, точнее, с проверки её уровня. Если он будет ниже нормы, то датчик ОЖ будет срабатывать даже на холодном моторе, тем самым включая вентилятор. Объясняется это тем, что небольшое количество жидкости нагревается намного быстрее. Чтобы устранить проблему, необходимо проверить уровень антифриза в расширительном бачке и радиаторе, и при необходимости довести его до нормы.

Замыкание датчика

Если проверка охлаждающей жидкости результатов не дала, внимание следует обратить на сам датчик. Бывают случаи, когда этот элемент «залипает», что приводит к постоянному вращению электровентилятора. Для диагностики потребуется мультиметр, которым измеряют сопротивление на выводах датчика на запущенном моторе

Если датчик рабочий, то прибор должен показать бесконечное сопротивление. Когда мультиметр отображает какое-то сопротивление, значит, контакты у датчика замкнуты и его нужно заменить на исправный

Для диагностики потребуется мультиметр, которым измеряют сопротивление на выводах датчика на запущенном моторе. Если датчик рабочий, то прибор должен показать бесконечное сопротивление. Когда мультиметр отображает какое-то сопротивление, значит, контакты у датчика замкнуты и его нужно заменить на исправный.

Видео: проверка датчика включения вентилятора

Замыкание на массу

Самопроизвольное включение вентилятора может быть вызвано неполадками в самом вентиляторе. Проблема заключается в замыкании его контактов на массу. В результате устройство работает напрямую от АКБ, минуя цепь с датчиком. Для устранения неисправности нужно проверить надёжность соединений вентилятора, при необходимости заизолировать провода, подтянуть крепление. Постоянно работающий вентилятор может привести к таким последствиям:

• короткий срок службы вентилятора;
• разряд АКБ (при включённом зажигании и заглушённом моторе);
• самовозгорание проводки в случае её перегрева.

Датчик термостата

Некоторые современные машины оснащаются термостатом с датчиком. Такое конструктивное решение позволяет управлять охлаждающей системой с большей эффективностью. Однако при возникновении неполадок с датчиком, вентилятор будет работать постоянно. Подобное поведение объясняется тем, что сигнал с термостата на блок управления не поступает. В результате блок переходит в аварийный режим. Проверка датчика термостата аналогична процедуре с датчиком ОЖ.

Дополнительный датчик

В оснащении некоторых автомобилей также присутствует датчик температуры воздуха. Основное его назначение — регулировка температурных показателей встречных воздушных потоков. Когда окружающая температура слишком высокая, датчик подаёт сигнал на включение вентилятора. Таким образом, мотор охлаждается лучше. Если на вашем авто установлен такой элемент, то в жаркий период вентилятор будет работать практически постоянно, помогая в охлаждении двигателя. В этом случае отключать датчик не рекомендуется, поскольку повышается вероятность перегрева силового агрегата.

Окисление либо обрыв контактов

Если автомобиль оснащён вентилятором, который управляется посредством электронного блока, возможны неполадки с самими контактами. Со временем они могут окисляться, например, при попадании влаги, что сопровождается постоянным вращением вентилятора.

Есть машины, в конструкции которых кондиционер и система охлаждения силового агрегата связаны между собой. Поэтому в результате засора радиатора системы кондиционирования активируется вентилятор основного радиатора. В этом случае радиатор кондиционера нуждается в промывке, а лучше такой процедуре подвергнуть устройства обеих систем.

Об условных обозначениях

Напомним, практичная модель Lada Granta «вошла» в серию в 2011 году. Этот современный автомобиль насыщен новыми модификациями сложных приборов и электронных устройств. Все это направлено на то, чтобы обеспечить водителю максимальный комфорт при вождении. Сегодня «ВАЗ» выпускает Lada Granta в трех вариантах комплектации:

Первые два варианта имеют одинаковую схему подключения, но в Lux она другая. Жалко, что данная схема подключения отсутствует в заводской инструкции по эксплуатации автомобиля. Однако не спешите сердиться, ведь такой альбом со всем списком схем можно купить в сети автотоваров.

Электропроводка предполагает большое количество разводок. На схеме подключения представлены символы и порядковые номера, каждый из которых строго привязан к определенному пантографу. Эти потребители на схеме подключены к общей сети по обычным линиям. Для большей четкости разработчики применили разные цвета для линий. Кроме того, провода собраны в жгуты, которые с помощью специальных разъемов подключаются к электрическим блокам.

Первая цифра в маркировке провода указывает штекер, разъем или клемму, к которой подключен этот провод. Число за знаком дроби указывает на его соответствие текущему контактному номеру коллекционера.

Читатель может ознакомиться с принципом работы того или иного электронного блока в автономном режиме. Если неисправности незначительны, они не создают затруднений в процессе ремонта или замены. Но ситуация меняется, когда выходит из строя сложный агрегат, что подразумевает необходимость обращения к электрикам. Чтобы разобраться в ситуации с неисправностью того или иного пантографа, владельцу LADA Granta необязательно запоминать все детали и мелочи чертежа компоновки, но достаточно будет знать расположение устройства и особенности проводки ведущий к нему.

Также будет полезна информация о методах быстрой замены изношенных предохранителей или реле. В монтажном блоке Lada Granta предусмотрены резервные предохранители и реле такого же типа. Элементы безопасности необходимы для защиты цепей от токовых перегрузок, которые приводят не только к выходу устройства из строя, но и для защиты цепи от коротких замыканий, которые угрожают риском последующего возгорания. В такой ситуации предохранитель нагревается, после чего его элемент перегорает, тем самым отключает питание пантографа. Замену предохранителя можно производить только с аналогами, настроенными на такую ​​же максимальную силу тока. Пренебрежение этим важным правилом также может привести к поломкам и пожарам.

Постоянно работает вентилятор охлаждения Лада Гранта, что делать?

Автомобиль: Лада Гранта. Спрашивает: Игорь.

Всем привет. Это моя первая поломка, а может быть и не поломка, не знаю. Хочу спросить у Вас. Как только я завожу двигатель автомобиля, то сразу срабатывает вентилятор охлаждения. Даже на холодном двигателе. Я думаю, что это не в порядке.

Вчера приехал домой, температуру двигателя панель приборов показывает 80, а вентилятор крутится. Какая рабочая температура двигателя на Гранте, неужели 80 градусов?

У меня было что-то похожее на ВАЗ-2115. Там вентилятор включался в процессе езды, и не выключался. Но у меня стоял бортовой компьютер Штат, и там был пункт «сброс ЭБУ«. После нажатия этой кнопки, обороты дёргались, потом выравнивались, и вентилятор охлаждения выключался.
