Признаки неисправности дмрв ваз 2114 и проверка датчика

ДМРВ 2114, 2113, 2115 8 клапанов и принцип его работы

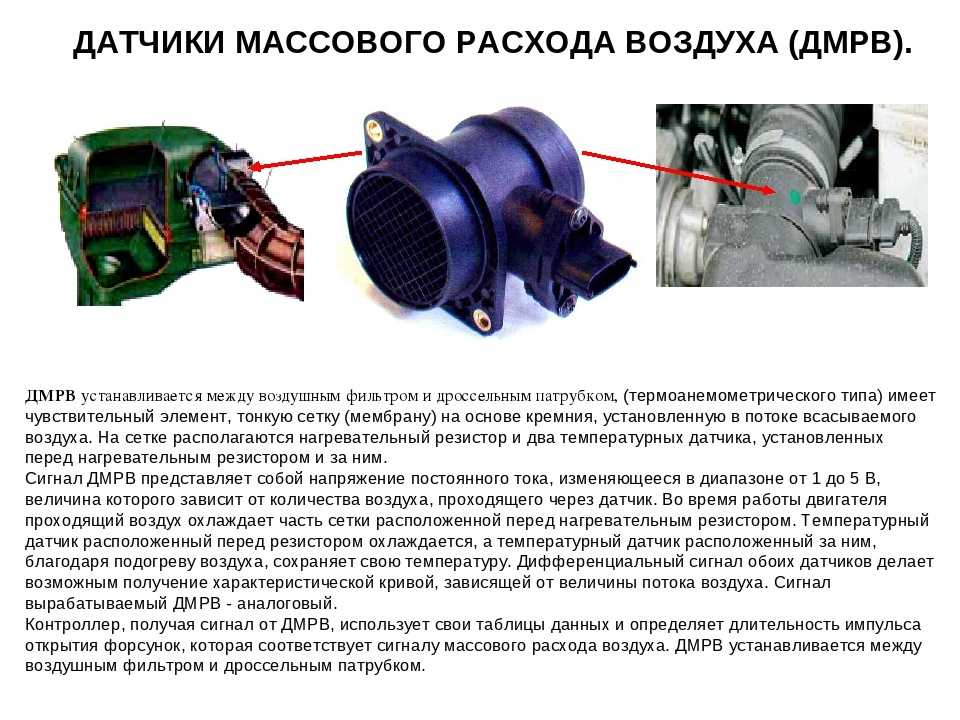

Внизу на рисунке изображена конструкция дмрв ВАЗ 2114, 2113, 2115 8 клапанов модели 21083-1130010:

ДМРВ 2114, 2113, 2115 (термоанемометрического образца) содержит ощущаемую часть, тоненькую сетку (диафрагма) на базе кремния, размещенную в течении поступающего воздуха. На сеточке находится подогреваемый резистор и два тепловых сенсора, расположенных впереди подогреваемого резистора и после него.

Принцип работы дмрв состоит в разных показаниях двух температурных сенсоров, один из которых распологается перед нагревательным резистором, а втрой за ним. Сам нагревательный резистор расположен на тонкой сетке (мембране) на базе кремния, смонтированной в потоке проходящего воздуха через дмрв хетчбека ваз 2114, 2113, 2115 модели 21083-1130010. Во время работы двигателя прохождящий поток воздуха охлаждает часть сетки, расположенной перед нагревательным резистором. От этого нагревательный датчик, расположенный перед нагревательным резистором, охлаждается. А температурный датчик, находящийся за нагревательным резистором остается теплым за счет подогретого потока воздуха. Дифференциальный импульс этих двух температурных датчиков дает возможность выработки характеристической кривой, зависящий от размера прошедшего воздуха через ДМРВ. Импульс создаваемый датчиком измерения воздуха — аналоговый.
Сигнал дмрв представляет собой напряжение постоянного тока, меняющееся в интервале от 1 до 5 В. Его размер зависит от количества воздуха, прошедшего через него. ЭБУ, получив сигнал от дмрв ваз 2114, 2113, 2115, модели .21083-1130010, используя свои таблицы данных, расчитывает продолжительность времени открытия топливных форсунок. Продолжительность импульса открытия топливных форсунок соответствует параметрам большого потребление воздуха

НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ

Инжекторный двигатель ВАЗ 2114 – сложная конструкция, способная работать в разных режимах нагрузки. Для того, чтобы обеспечивать нормальную работу силового агрегата и оптимальное количество расходуемого бензина, электронные мозги автомобиля должны максимально точно определять соотношение бензина и воздуха в подающейся топливной смеси.

Для определения требуемого соотношения пропорций топливной смеси ЭБУ использует показатели разных измерительных приборов – основной из них ДМРВ.

Разберемся, что это ДМРВ и с чем его едят.

ДМРВ (он же расходомер) – датчик, определяющий количество поступившего в движок автомобиля воздуха. Исходя из полеченных показателей расхода воздуха ЭБУ определяет, какое количество бензина необходимо подать в камеры сгорания.

Чувствительный элемент датчика представлен тонкой платиновой нитью. Данная нить в процессе работы устройства раскаляется до температуры 1000 градусов и охлаждается потоком проходящего воздуха. Определение количество пропущенного воздуха выполняется исходя из температуры, до которой охладился чувствительный элемент. Чем меньше температура – тем выше проводимость платины, и тем большее количество передаваемого на нить тока она проводит.

Стоимость датчика составляет порядка 2-3 тысяч рублей. Хорошо зарекомендовали себя изделия немецкой компании Bosch, тогда как о ДМРВ отечественного производства владельцы четырнадцатых наоборот, отзываются не совсем положительно.

Что такое ДМРВ на ВАЗ 2114: принцип работы и устройство

Для работы двигателя в оптимальном режиме необходимо примерное количество топлива и воздуха в пропорциях 1:14. Нарушение таких пропорций может привести к двум вещам: снижение мощности двигателя или перерасход топлива.

В этом случае и необходим датчик ДМРВ, который точно измерит количество воздуха, поступающего в двигатель автомобиля. Датчик устанавливается между впуском ДВС и воздушным фильтром автомобиля.

Расходомер воздуха имеет тонкую платиновую нить, чувствительную к высоким температурам. В процессе работы нить нагревается, а под воздействием проходящего воздуха охлаждается, т. есть происходит снижение температуры.

Рассчитав количество воздуха, датчик посылает информацию на компьютер (ЭБУ), который в свою очередь на основании полученных данных рассчитывает нужное количество топлива для формирования оптимальной смеси.

Чем интенсивнее водитель нажимает на педаль акселератора, тем больше воздуха поступает в ДВС через дроссельную заслонку. Таким образом, измерив его количество, датчик ДМРВ посылает информацию на компьютер для увеличения подачи топлива через инжектор. Отметим, что при равномерном движении расход воздуха будет небольшим. Соответственно, расход топлива снижается.

Основные составляющие устройства ДВМР ВАЗ 2114:

корпус;
металлический экран;
воздушный дефлектор;
датчик массового расхода воздуха;
схема MAF;
разъем питания.

Основные причины поломки датчика массового расхода воздуха

Наиболее частыми причинами отказа датчика являются:

попадание пыли;
загрязнение маслом;
короткое замыкание проводки из-за повреждения изоляции или штекера;
механическое повреждение активных элементов.

Частой причиной некорректной работы ДМРВ является выход из строя электронных компонентов, из-за чего увеличивается время реакции датчика на изменение потока воздуха. Исправный сенсор отслеживает изменения со скоростью 0,5 мс, а при поломке время реакции возрастает в 20-30 раз. Дефект обнаруживается только путем снятия графика работы осциллографом. Ремонт подобного сенсора не производится, он подлежит замене на новый.

Какие факторы выводят из строя ДМРВ?

Факторы, вызывающие поломку ДМРВ:

Причиной попадания пыли может стать неправильная установка датчика на фильтр, из-за которой перекашивается уплотнительное кольцо. При этом дефекте на входной сетке датчика будет присутствовать тонкий налет загрязнения. Еще одной причиной запыленности является забитый воздушный фильтр, поэтому регулярное обслуживание продлевает жизнь ДМРВ.
Масло забрасывается на датчик в случае повышенного уровня в картере или при засоренном маслоотделителе в системе вентиляции. Дополнительным негативным фактором является износ двигателя, вызывающий активное попадание смазки в вентиляцию картера.
Попадание на изоляцию острых предметов, замасливание. Подобные воздействия являются следствием неаккуратного ремонта.
Повреждения датчика возможны при обслуживании автомобиля (удары по корпусу) или в процессе неправильной чистки активной части.

Топливные форсунки

Правильная работа системы подачи топлива – залог получения полной мощности от мотора. Недостаток в топливе ведет к его повышенному расходу. Забитые или неработающие топливные форсунки – проблема серьезная. Прочистка их возможна только после полного демонтажа топливной рампы. Они напрямую влияют на расход топлива. Резкие изменения в сторону увеличения «прожорливости» мотора говорят о возможном загрязнении форсунок. Есть специальные стенды для их очистки. Также стоит проверить состояние проводки и фишек на рампе. Нерабочее состояние одной из форсунок будет вести к троению двигателя и чрезмерному потреблению горючего.

Проверка дмрв ваз 2114

Прежде чем приступать к экспериментам, не поленитесь ознакомиться с руководством по сервисному обслуживанию. Там детально описано, что такое ДМРВ на ВАЗ 2114 и как его заменить.

Ищем датчик. Открываем капот, находим патрубок воздушного фильтра. На нем и располагается ДМРВ, определяющий поток проходящего через фильтр воздуха. Приведу несколько вариантов, как проверить датчик массового расхода воздуха самостоятельно.

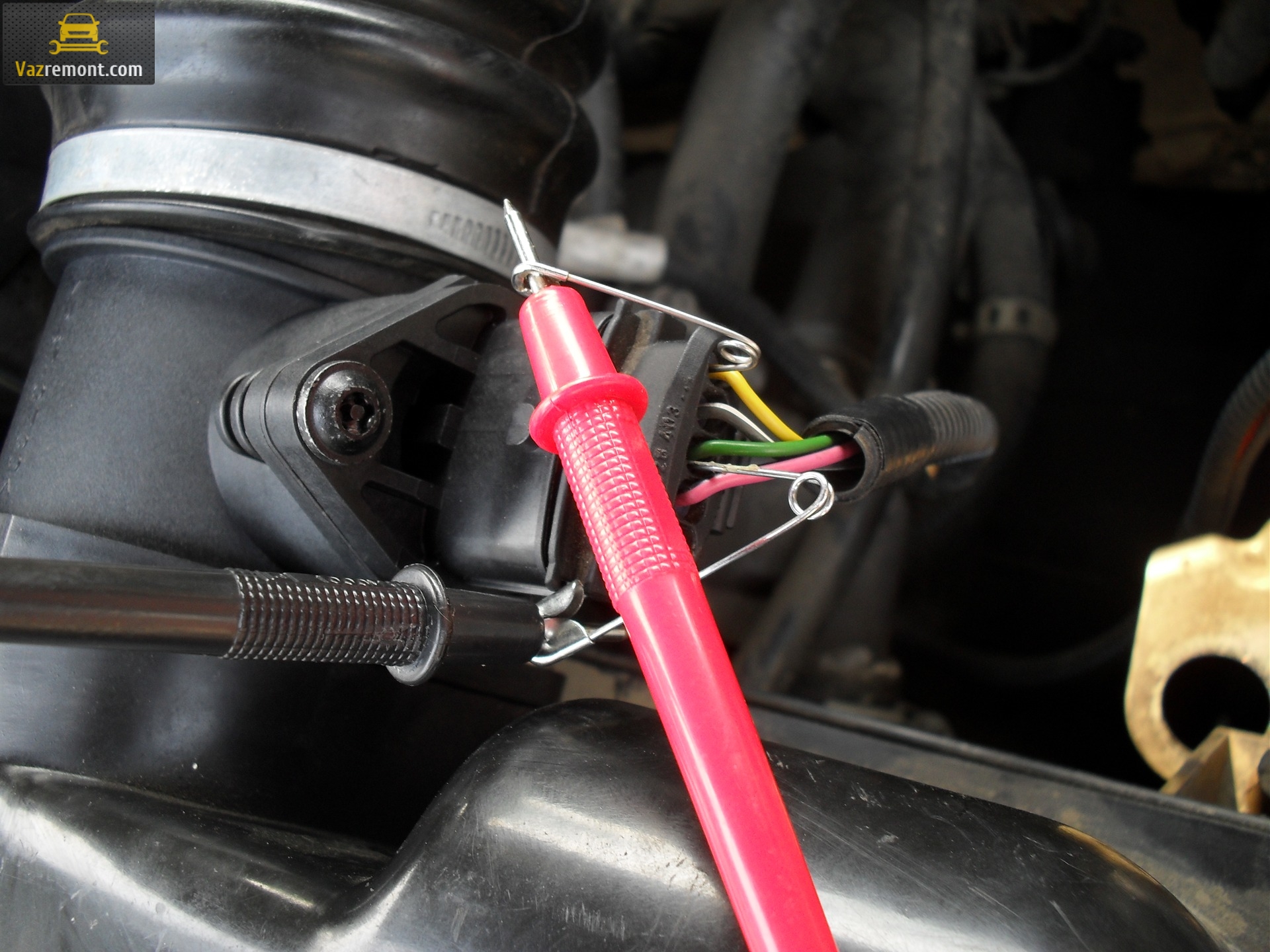

Отключить датчик. Колодку с проводами отсоединить от разъема, нажав на фиксатор, расположенный снизу. Запустить двигатель (1500 оборотов или больше). Отключение ДМРВ контроллер понимает как аварийное состояние и приготовляет топливно-воздушную смесь исходя из того, в каком положении находится заслонка дросселя. Попробуйте проехать небольшое расстояние. Если автомобиль разогнался ощутимо быстрее, это свидетельствует о нерабочем ДМРВ. От себя замечу, что в отключенном состоянии для ЭБУ Я7.2 и М7.9.7. обороты не повышаются!
Замена прошивки контроллера. Оригинальная прошивка ЭБУ могла быть заменена альтернативной. В такой ситуации мы не знаем, какой алгоритм прописан в ней случай работы в режиме, рассмотренном в первом пункте. Заслонка дросселя имеет упор, под который нужно подложить тонкую пластину (около 1 мм), чтобы поднять обороты. Затем необходимо отсоединить фишку с датчиком. При неисправном датчике двигатель должен заглохнуть. Если двигатель работает, то причина в особенностях прошивки: некорректно прописаны шаги РХХ.
Измерение напряжения. Тестирование дает хорошие результаты при работе с датчиками Bosch. Понадобится мультиметр. Выбираем режим измерения постоянного напряжения и устанавливаем максимальное значение 2 В.

Схема подключения для ВАЗ 2114 выглядит так:

желтый – входящий сигнал;
серый с белым – питание на выходе;
зеленый – заземление;
розовый с черным – вывод к главному реле.

Расцветка может быть другой, но последовательность расположения разъемов та же.

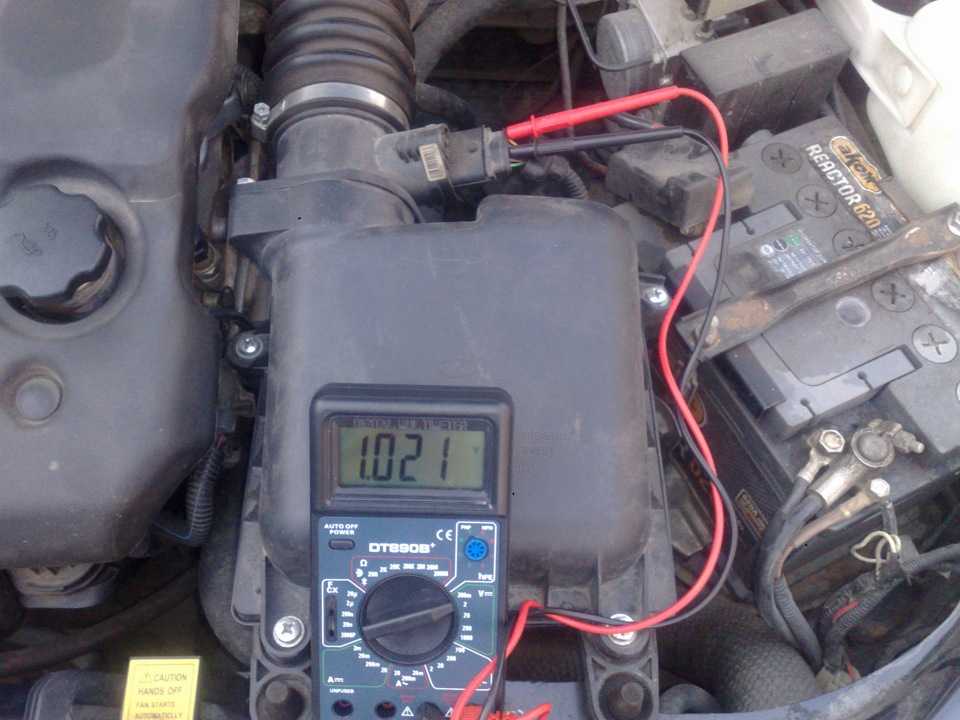

Далее нужно включить зажигание при заглушенном двигателе. Красный (плюсовой) щуп тестера подключить к желтому выходу, черный (минусовой) – к зеленому. Щупы мультиметра вставляются вдоль указанных проводов напрямую через резиновые уплотнители разъемов без повреждения изоляции. Для профилактики я рекомендую смочить щупы WD-40. Промежуточные соединения или иголки не рекомендуется использовать из-за вносимой ими дополнительной погрешности. Измерить напряжение. Сравнить полученный результат с таблицей:

Напряжение, В	Состояние
1,01 – 1,02	Хорошее. Датчик почти новый и прослужит долго.
1,02 – 1,03	Удовлетворительное. Датчик старый, но работает исправно.
1,03 – 1,04	Плохое. Ресурс почти выработан. В скором времени придется заменить.
1,04 – 1,05	Плачевное. Ресурс выработан. Пригоден к эксплуатации, если отсутствуют тревожные симптомы. Желательно заменить
1,05 – и выше	Аварийное. Датчик неисправен (возможно, давно). Замена обязательна.

Только что установленный датчик дает напряжение на выходе 0,996–1,01 В. Со временем оно возрастает. Большее значение означает больший процент износа.

Данные напряжения с датчиков фиксируются бортовым компьютером, их можно просмотреть, выбрав соответствующую группу параметров.

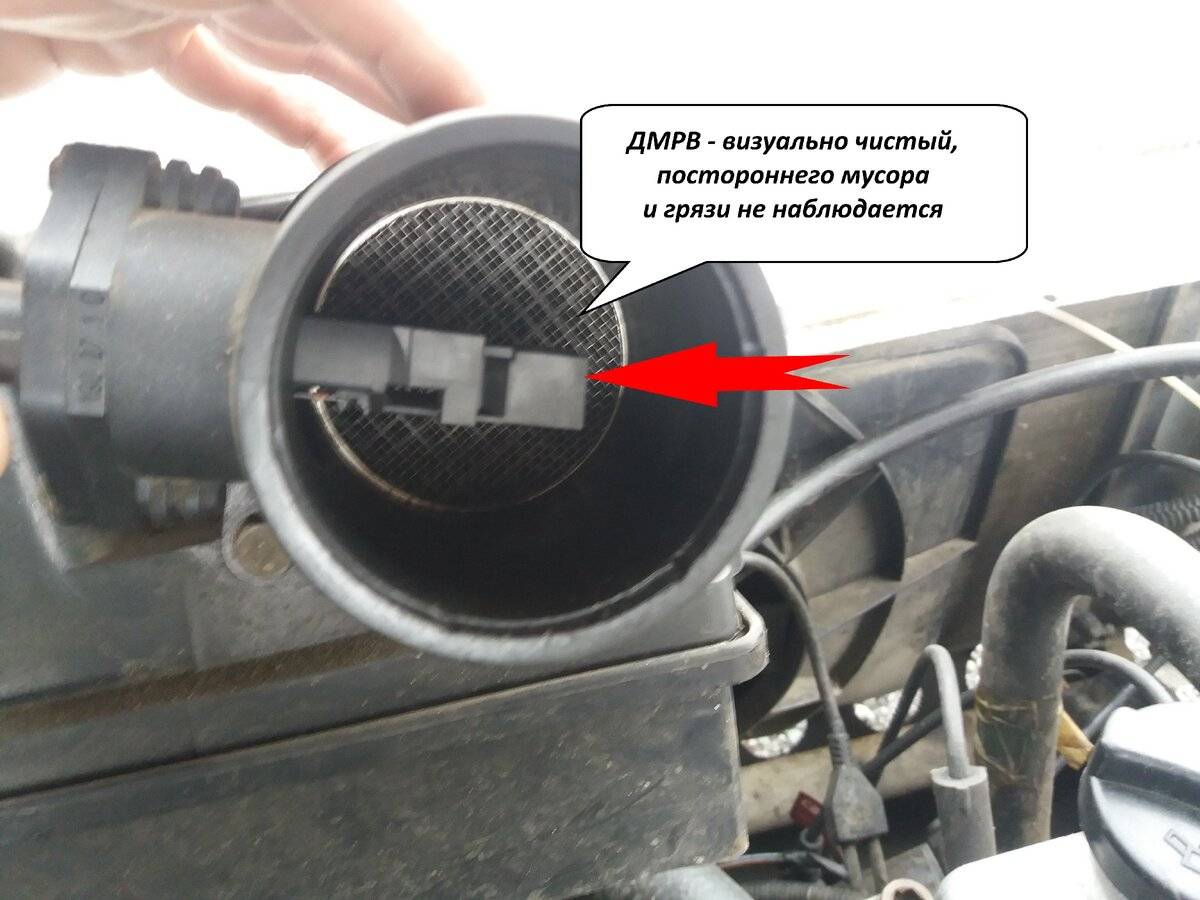

Осмотр и чистка. Крестовой отверткой ослабляем хомут, удерживающий патрубок воздухозаборника. Снимаем гофру и проверяем, есть ли следы масла и/или конденсата внутри нее, а также на внутренней поверхности датчика. В норме их быть не должно. Чувствительный элемент ДМРВ часто ломается из-за попадания на него грязи. Этого легко избежать при регулярной замене воздушного фильтра. Причины попадания масла в ДМРВ:

превышен допустимый уровень масла в картере
засорен маслоотделитель системы вентиляции

Датчик крепится к патрубку двумя винтами. Откручиваем их рожковым ключом (х10) и снимаем сам датчик. Спереди имеется вход, который должен быть защищен от подсоса неочищенного воздуха кольцевым резиновым уплотнителем. Если его нет или он остался в корпусе фильтра, пыль забивает входную сетку датчика. Ее нужно прочистить, поставить уплотнитель, проверить герметичность и вставить датчик обратно.

Сравнение с исправным датчиком. На личном опыте убедился, что самая точная проверка – установить заведомо рабочий датчик и сравнить поведение двигателя с «родным».

Помимо рассмотренных вариантов, как проверить ДМРВ самим, можно еще обратиться в сервис, где есть специальное оборудование, и провести уже 100% диагностику, например, по методике оценки осциллограммы.

Неисправность ДМРВ ВАЗ 2114: причины и признаки

Сбой в работе датчика привет к нарушению пропорций приготовления рабочей топливной смеси. Это в первую очередь отразится на работе ДВС автомобиля: повышение расхода топлива, плавающие обороты и т.д. Если поломку не устранить, это приведет к более серьезным проблемам в работе ДВС.

Причины неисправности ДМРВ ВАЗ 2114 могут быть вызваны:

засорением – попадание вместе с воздухом картерных газов из дроссельной заслонки, как следствие, образование слоя отложений на нитях, «считывающих» количество воздуха;
поломкой нитей – износ по истечении эксплуатационного срока (порядка 100-150 тыс. пробега), выход из строя по причине неправильной эксплуатации или из-за детонации в дроссельном узле.

Если рассматривать датчик воздуха ВАЗ 2114, признаки неисправности следующие:

работа ДВС на холостом ходу нестабильна (при запуске до прогрева наблюдаются сильные колебания оборотов, при добавлении оборотов педалью акселератора ДВС глохнет);
обороты при полном сбросе газа зависают и держатся несколько секунд на отметке 2-3 тыс.;
пропадает тяга (снижается мощность, автомобиль плохо тянет под горку, не разгоняется); Расход топлива значительно увеличивается по причине низкого уровня сигнала ДМРВ, соответственно, речь идет о более обогащенной воздухом топливной смеси;
загорается лампочка «Сheck Engine» на панели приборов.

Неисправности и диагностика устройства

При поломке появляются симптомы, которые сложно не заметить при постоянной эксплуатации ВАЗ 2114:

• Мощность мотора становится ниже; • Автомобиль плохо заводится даже на горячую; • Увеличенный расход горючего; • Разгон проходит медленнее, чем обычно.

На эти датчики необходимо обратить внимание при осмотре

Это основные диагнозы. Они могут появиться и при других поломках, затрагивающих силовую установку. Чтобы быть точно уверенным в проблемной работе ДМРВ, необходимо проверить устройство. Способов проверить прибор достаточно много, но из них стоит выделить два основных: визуальный осмотр и тестирование при помощи мультиметра.

Визуальная проверка

Необходимо демонтировать с гофра хомут, который крепится на воздухозаборнике. Открутить его можно крестовой отверткой. Нужно тщательно проверить поверхности гофра и расходомера. Они должны не иметь следов масла или конденсата, а датчик – быть чистыми. Но если владелец ВАЗ 2114 редко меняет воздушный фильтр, то можно не удивляться поломке ДМРВ – попадание грязи будет смертельно для электроники.

Масло на датчике – это предупреждение, что в картере повысился масляной уровень, также причиной может быть засорившийся маслоотбойник. Чтобы проверить эту теорию, необходимо убрать два крепления десятым ключом и достать расходомер из корпуса фильтра. На входном крае воздушного фильтра должно быть установлено уплотняющее кольцо из резины. Если его на месте нет, значит оно попало в воздушный фильтр. При такой ситуации на входной сеточке ДМРВ появляется небольшой налет пыли. Подобная недоработка тоже часто выводит из строя прибор, поэтому необходимо менять воздушный фильтр в ВАЗ 2114, а также регулярно проверять его. В случае с пылевым налетом, датчик ВАЗ 2114 можно вернуть к жизни – его нужно аккуратно прочистить, надеть уплотнитель и поместить внутрь корпуса.

Проверка при помощи мультиметра

Подключение мультиметра к датчику

Такой способ подходит для современных расходомеров. Чтобы проверить его, необходимо включить мультиметр и поставить его замера постоянного тока. Предел на приборе нужно поставить на 2 Вольта. ДМРВ имеет следующую распиновку:

• Розово-черный ведет к основному реле; • Желтый провод идет к входу сигнала (он находится в стороне лобового стекла); • Зеленый провод – заземление; • Серо-белый провод – выход напряжения.

Если цвета могут изменяться в зависимости от производителя, то расположение всегда остается одинаковым. Теперь необходимо активировать зажигание, при этом запускать мотор не нужно. Следует взять мультиметр и подключить его красный щуп к сигнальному желтому проводу, а черный – к зеленому. Такая комбинация позволяет померят напряжение между двумя элементами. Концы щупов тестера позволяют произвести замеры без повреждения изоляции конструкции – нужно идти вдоль указанных проводов.

Проверяем напряжение датчика

Напряжение на выходе нового устройства будет в от 0.966 до 1.01 V. Но со временем показатель меняется, обычно напряжение увеличивается в большую сторону. Чем больше показатель ушел вверх, тем больше износ расходомера. По замеру можно определить состояние прибора:

• От 1.01 до 1.02 – расходомер работает исправно; • От 1.02 до 1.03 – задачи выполняются, но уже имеется износ; • От 1.03 до 1.05 – ДМРВ скоро будет неисправным; • От 1.5 и больше – датчик не работает, требуется замена.

Неисправности датчика ДМРВ ВАЗ 2114, 2113, 2115

Признак неисправности дмрв ваз 2114, 2113, 2115 на моторе	Сигнал неисправности	Способ устранения
Двигатель работает неустойчиво или глохнет на холостом ходу	Загорается лампа “Проверьте двигатель”. Неисправность характерна для датчика частотного типа (Система с контроллером GM или Январь-4). Лампа “Проверьте двигатель может не гореть.	Неисправный дмрв замените. Доехать до места ремонта можно, отсоединив от датчика разьем (при этом обороты двигателя возрастут приблизительно до 2000 мин-1
Высокие обороты холостого хода	Загорается лампа “Проверьте двигатель”. Проверьте датчики и цепи автотестером.	Неисправный датчик замените. Обеспечьте контакт в электрических цепях..
Двигатель не развивает полной мощности и не обладает достаточной приемистостью. Рывки и провалы при движении автомобиля.	Как правило, горит лампа “Проверьте двигатель”. При обрыве в цепи или дмрв обороты двигателя не опускаются ниже 2000 мин-1. Автомобиль плохо разгоняется при нажатии педали газа.	Восстановите контакт в электрических цепях. Замените неисправный ДМРВ 2114, 2113, 2115.
Повышенный расход топлива	Как правило, горит лампа “Проверьте двигатель”. При обрыве в цепи или дмрв обороты двигателя не опускаются ниже 2000 мин-1.Автомобиль плохо разгоняется при нажатии педали газа.	Восстановите контакт в электрических цепях. Замените неисправный измеритель воздуха.
Повышенное содержание вредных веществ в отработанных газах	Как правило, горит лампа “Проверьте двигатель”. При обрыве в цепи или дмрв обороты двигателя не опускаются ниже 2000 мин-1. Автомобиль плохо разгоняется при нажатии педали газа.	Восстановите контакт в электрических цепях. Замените неисправный датчик измерения воздуха.

Симптомы и диагностика неисправностей

Так как ДМРВ — это электронное оборудование, причем совсем непростое, большинство автовладельцев не решается диагностировать его самостоятельно и по старинке несет в автосервис. Но довольно часто, только лишь подсоединив диагностирующее устройство к датчику, автомастер заявляет, что устройство совершенно неисправно, его нельзя починить, его место только на свалке. Не сомневайтесь, если принести абсолютно новый датчик, мастер сообщит то же самое.

Но любой незаинтересованный эксперт скажет, что ДМРВ — практически неубиваемое устройство. Оно может давать сбой, порой серьезный, но это вполне поправимая проблема, дело, которое займет не больше часа. Но как проверить ДМРВ на работоспособность? Очень просто. Если, поставив новый датчик на машину, вы заметили, что она заработала отлично, значит, проблема крылась именно в нем. Если же ситуация ничуть не стала лучше, значит, нечего тратить свои силы, время и деньги на пустые хлопоты по замене совершенно «здорового» датчика.

Чуть выше мы упоминали такой прибор, как мультиметр. Понять, исправный датчик или нет, можно, узнав напряжение устройства. Если все в норме, то мультиметр выдает 1-1.2 Вт. Если есть какие-то проблемы, то шкала идет вниз, критическая отметка начинается уже с 0.99 Вт. Если, наоборот, напряжение больше нормы, например 1.037, то это говорит об одном: датчик сильно засорен, поэтому и ошибается в показаниях. Если его прочистить, он снова заработает в прежнем темпе.

Прежде всего это резкое увеличение потребления горючего. Здесь не стоит ругать автомобиль за большие «аппетиты»: он не виноват, и производитель не виноват, тут просто нужно «подлечить» своего «железного коня». Конечно, такое может произойти не только в случае с поломкой датчика, но уже по этому факту можно прийти к верной мысли: скорее всего проблема кроется именно в крошечном устройстве.

Также, когда мотор теряет мощность, горячий двигатель перестает заводиться. Автомобиль, прежде динамичный и управляемый, превращается в какого-то монстра на колесах, который постоянно теряется в управлении и «зависает». И, наконец, если вы увидели на панели приборов простую надпись Check Engine, то сомнений уже быть не может: это датчик просит вас о «скорой помощи».

Как проверить датчик воздуха своими руками

Итак, если водитель выявляет рассмотренные выше признаки, тогда датчик нуждается в проверке

Кстати, важно понимать, что симптомы неисправности ДМВР ВАЗ 2114 могут быть очень похожи на симптомы неисправностей других узлов автомобиля. По этой причине, прежде чем приступить к ремонтным работам, необходима диагностика

контакт «5» — подача входящего сигнала с электронного блока управления (провод желтого цвета);
контакт «4» — питание устройства (провод серого или белого цвета );
контакт «3» — заземление (провод зеленого цвета);
контакт «2» — передача информации с датчика на главное реле (провод розово-черного цвета).

Чтобы проверить датчик ДМРВ ВАЗ 2114 с использование мультиметра, выполняется следующее:

выставить мультиметр в режим измерения постоянного тока до 20 В.
соединить красный провод от мультиметра с контактом «5», а черный провод с контактом «3»;
повернуть зажигание, не заводя автомобиль посмотреть на показания мультиметра.

Расшифровка показаний мультиметра:

показание тестера от 0,006 В до 1,01 В – напряжение новых датчиков, спустя несколько эксплуатационных недель напряжение увеличивается на несколько сотых единиц;
показание тестера от 1,01 В до 1,02 В – нормальное рабочее напряжение датчика при нормальных режимах эксплуатации;

Далее на основании показаний проводят соответствующие ремонтные работы. В одних случаях можно ограничиться чисткой, проверкой контактов и т.д. В других потребуется полная замена на новое устройство.

Какой должен быть расход воздуха ДМРВ?

Ваз 2114 с двигателем 1,5 при оборотах 850-930 оборотов в минуту с исправно работающим датчиком должен потреблять 9,5-10 кг воздуха в час. На 2000 оборотах – примерно от 19 кг до 21 кг в час. Если при таких же оборотах, количество потребляемого воздуха меньше, соответственно меньше и динамика автомобиля, но зато экономите на топливе. Но если ситуация обратная, то динамика так же возрастёт как и потребление топлива. Да и с излишним потребление воздуха могут возникнуть проблемы запуска двигателя на морозе.

Но если ваши показания откланяются от нормы на 2-4 кг, то в данной ситуации двигатель будет «страшно тупить» и вам придётся отключить датчик, и двигатель будет работать в аварийном режиме.

Для более точной диагностики ДМРВ нам понадобятся:

рожковый ключ на «10»;
фигурная отвёртка;
тестер.

Проверить работоспособность ДМРВ в этом случае нам поможет тестер. Выставляем на тестере режим измерения постоянного тока пределом на 2 вольта. Находим на датчике два провода :

Включаем тестер в режим измерения постоянного напряжения, и выставляем предел измерения 2 Вольта.

Наша задача измерить напряжение между двумя проводами со включённым зажиганием (Двигатель не заводить). Для профилактики щупы тестера можно смочить wd-шкой. Щуп можно засунуть сквозь резиновые уплотнители (благо размеры подходят) не нарушая изоляции проводов. Итак, мерим показания ДМРВ и смотрим результаты.

1.01-1.02 – Датчик рабочий и ещё прослужит немало.
1.02-1.03 – Датчик живой, но уже постарел.
1.03-1.04 – Жизнь датчика скоро подойдёт к концу, планируйте замену.
1.04-1.05 – Меняем датчик.
1.05 – … – Мёртвый и умер уже давно.

На всех машинах параметры ДМРВ могут немного отличаться, как говорится: «Каждая машина индивидуальна».

Но самой точной проверкой, на мой взгляд, будет замена датчика на заведомо рабочий.

Источник

Роль ДМРВ

Задача заключается в создании смеси из бензиновых паров и воздуха. Датчик способен измерять два показателя, которые прочно связаны друг с другом:

Время реакции;
Количество используемого воздуха.

Получая точные данные, измеритель определяет оптимальное количество компонентов для создания пропорций воздуха с парами топлива. Если ДМРВ начнет выдавать неправильные значения, смесь не будет соответствовать режиму работы двигателя, в котором он функционирует на данный момент.

Как результат, мощность падает, расход горючего растет, отклик снижается, разгон занимает значительно больше времени. В зависимости от датчика, его опоздания могут проявляться в виде провалов при разгоне или плавающих оборотах на холостом ходу.

Оптимальный расход воздуха

Поскольку мы говорим про ВАЗ 2114, следует определить, какой же показатель расхода воздуха является оптимальным для его двигателя.

Исправный датчик при условиях работы двигателя объемом 1,5 литров на примерно 900 оборотах в минуту, количество потребляемого воздуха составит от 10 кг с погрешностью 0,5 кг за час. Если поднять обороты до 2000, тогда расход повысится примерно до пределов 19-21 кг.

При снижении количества воздуха при тех же оборотах, начнет тут же снижаться динамика, но при этом уменьшится расход топлива. Если же расход воздуха повысится, динамика увеличится, а за ним повысится и расход топлива.

Нельзя допускать отклонения датчика более чем на 2-4 килограмма, поскольку при таких обстоятельствах работа движка окажется очень капризной и непредсказуемой.

Причины поломки

На самом деле датчики расхода воздуха могут выходить из строя только по причинам, которые скрыты в вентиляции картера двигателя.

Эта вентиляционная система двухконтурная, она отвечает за работу при двух режимах — с закрытой или открытой дроссельной заслонкой. Если заслонка закрыта, газы из картера выходят через магистраль. Но определенная доля газов скапливается внутри магистрали холостого хода. При этом газ соприкасается с резистором нашего датчика, хотя тот покрыт пленкой. Из-за смолы, которая оседает на резисторе, ДМРВ начинает выдавать неправильную информацию. Отсюда возникает цепочка неисправностей.

Признаки поломки

Если датчик вышел из строя, симптоматика может появиться разнообразная, но в итоге это приведет к нарушению работоспособности мотора. Сначала может повыситься аппетит двигателя к бензину, потом будут наблюдаться плавающие обороты и т.д.

Существует несколько характерных признаков, по которым определяется поломка датчика ДМРВ:

Наблюдаются провалы при работе двигателя с нагрузкой и при холостом ходу;
Машина начинает медленнее разгоняться, динамика ощутимо страдает;
При переключениях передачи двигатель выключается;
Падает мощность;
Повышается расход топлива;
При горячем двигателе мотор с трудом заводится;
На приборной панели загорается лампа проверки двигателя (Check Engine).

Если же датчик совсем не подает даже малейших признаков жизни, лампа на панели может не загораться. В этом случае поломка определяется за счет работы бортового компьютера и ошибок.

Можно провести диагностику, определив уровень сигнала датчика. Если уровень окажется низким, это говорит о:

Отсутствии подключения датчика;
Обрывах в цепи;
Окислении и обрыве массы в цепи;
Сбое в работе электронного блока управления мотором;
Замыкании или обрыве сигнальных проводов;
Вышедшем из строя ДМРВ.

Даже если вы обнаружили поломку, не спешите приобретать новый ДМРВ, поскольку этот датчик стоит от 1,5 до 4 тысяч рублей.

В некоторых ситуациях может помочь простая проверка и чистка ДМРВ. Причем обращаться в сервисный центр при этом вовсе не обязательно. Вы легко справитесь поставленной задачей своими собственными руками.

Измерение напряжения в датчике

Осуществляя ремонт ДМРВ в ВАЗ 2110 своими руками, необходимо проверить прибор с помощью специального диагностического устройства. Если это сделать невозможно, воспользуйтесь обычным вольтметром. Шкала должна позволять измерять напряжение с точностью до 0,01 вольта. Измерения проводятся между входом в датчик и массой. Вход обозначается желтым цветом провода, а масса, как правило, зеленым проводом.Оптимальным значением является напряжение в диапазоне от 0.99 до 1,01 В. В случае, если отметка показывает значение выше — пришло время сделать ремонт ДМРВ. Для чистки датчика предварительно нужно снять крепление блока. Заводские крепления выглядят довольно-таки мудрено, есть смысл заменить их на стандартные и под обычную отвертку.

Растворителем послужит очиститель карбюратора. Это удобно еще и тем, что трубочка аэрозольного баллончика отлично подходит каналу резистора

Чистим резистор в несколько заходов.Важно: запрещается пользоваться спичками, зубочистками, острыми палочками, элегантными валиками. Даже струей сжатого воздуха можно нанести вред. После сборки еще раз проверяем напряжение

Если оно находится в нужном диапазоне, значит, ремонт прошел успешно

После сборки еще раз проверяем напряжение. Если оно находится в нужном диапазоне, значит, ремонт прошел успешно.

Устройство ДМВР на ВАЗ 2114

Общая конструкция датчика состоит из двух нитей, выполненных из сплава на основе платины. Нити прогреваются электрическим током, при этом одна является рабочей, а вторая — контрольной. Рабочий элемент находится в потоке подаваемого в двигатель воздуха, который охлаждает деталь. По мере изменения температуры нити происходит рост или снижение сопротивления. Данные сравниваются с параметрами контрольного элемента, и на основе этого автоматически вычисляется количество прошедшего воздуха.

На более поздних моделях ВАЗ 2114 стали использоваться терморезисторы, обладающие повышенной долговечностью и точностью измерений. Именно такой датчик и применяется на ВАЗ 2114.

Где находится датчик массового расхода воздуха?

ДМРВ на ВАЗ 2114 размещается в воздушном тракте, расположенном за фильтром очистки воздуха. К датчику подведен жгут проводки, заканчивающийся штекером.

Место установки ДМРВ на мотор ВАЗ 2114

Конструктивные особенности датчика

На ВАЗ 2114 могут применяться ДМРВ отечественного и импортного производства. Конструкция устройств одинакова и соответствует приведенной ниже схеме.

Конструкция ДМРВ ВАЗ 2114

В состав ДМРВ входят:

1 — колодка для подключения жгута проводки;
2 — контроллер работы датчика;
3 — измерительный элемент;
4 — внешний корпус;
5 — металлическая защитная сетка;
6 — направляющий дефлектор;
7 — крепление тела датчика к корпусу;
8 — направление потока воздуха.

Диагностика неисправностей ДМРВ

Разобравшись с принципом действия, самое время узнать, как проверить работу датчика. Предпосылками к неисправностям ДМРВ можно отнести следующие признаки:

Первый и самый главный признак – это перевод двигателя в аварийный режим работы. На панели приборов загорается индикатор «Check Engine». Такое происходит потому, что с датчика перестает идти информация, нужная контроллеру для подачи требуемой смеси, поэтому он переводит инжектор в режим «карбюратора», когда смесь идет в строго заданном количестве.
Неустойчивая работа двигателя при использовании режима ХХ.
Большие или слишком малые обороты того же самого холостого хода. Одна из вытекающих аварийной работы двигателя.
Затрудненный пуск двигателя. В некоторых случаях мотор и вовсе не запускается.
Плохая динамика. Многие водители называют такое поведение автомобиля «тупым» разгоном.
Большой расход топлива – тоже идет от аварийного режима двигателя.

Теперь разобравшись с признаками неисправности, самое время открыть капот и заняться проверкой датчика. Способов узнать о его состоянии достаточно и с этим может справиться любой, даже начинающий водитель.

1. Отключить датчик. Как вы уже догадались, с датчика больше не идет информация о количестве воздуха и компьютер 100% переведет мотор в аварийный режим. Попробуйте завести мотор и проехаться на автомобиле. Если динамика улучшилась, а обороты ХХ стоят в районе 1500 об/мин. Значит, датчик неисправен. Этот способ нее подходит тем, у кого мотор и с включенным датчиком перешел в аварийный режим работы, а потому нашел малое распространение. Характерен больше старых инжекторных автомобилей.

2. Прошивка контроллера. Если вы совсем недавно занимались перепрошивкой своего ЭБУ, вполне вероятно, что ПО установилось неправильно. В этом случае, можно поставить под заслонку пластину толщиной не более 1 мм. Запустите мотор, обороты должны находиться в пределах 1500 об/мин. После этого, попробуйте отключить фишку датчика и если мотор не изменит своей работы, то 100% причина именно в прошивке.

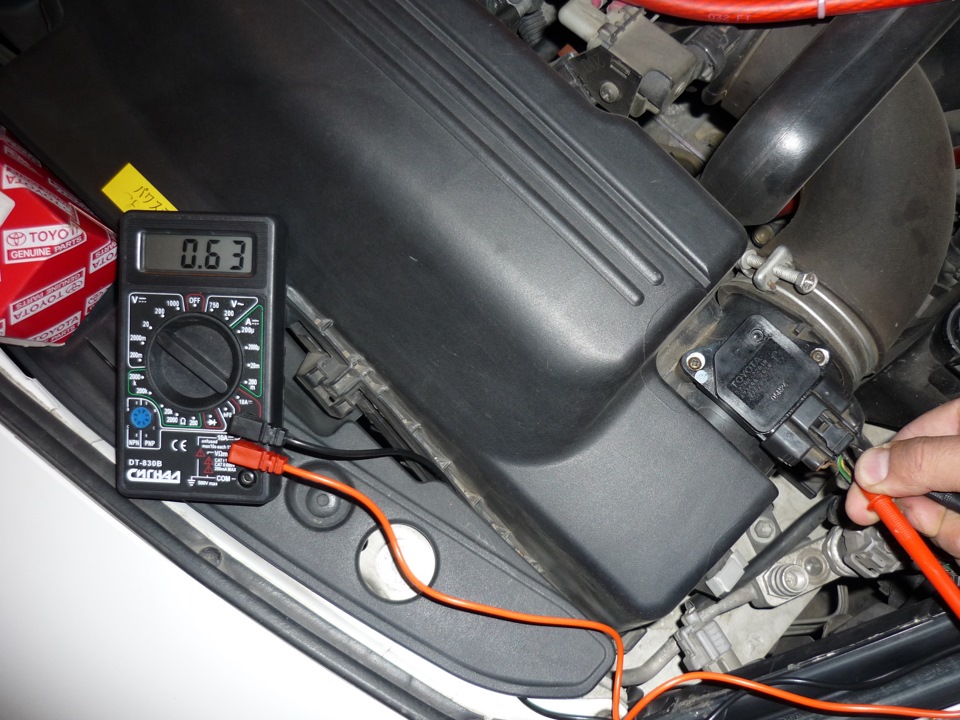

3. Профессиональный способ. Подразумевает применение мультиметра и дает точный результат замеров. Замерять можно как сопротивление, так и напряжение на проволоке датчика, однако более точный замер получается именно в втором случае.

Для этого установите переключатель вольтметра в положение 12 Вольт постоянного тока и приложите щупы к концам датчика. При этом, можно получить следующие результаты:

— 1.01-1.02 – это значит, что датчик исправен и не нуждается в замене. Причину такого поведения двигателя необходимо искать в другом месте.

— 1.04-1.05 – такой результат появляется в том, случае, когда датчик неисправен. Поэтому его необходимо заменить.

Все замеры необходимо производить при включенном зажигании. Мотор запускать не нужно, иначе показания могут сильно исказиться.

4. Косвенный метод. Подразумевает визуальную оценку работы устройства. Для этого нужно открутить хомут его крепления и снять датчик. Если внутри воздушных каналов обнаружены следы грязи или масла – то это значит, что датчик вышел из строя по этой причине. В этом случае можно попробовать его почистить, если поведение двигателя не поменялось, то переходите к другим методам проверки.
