Где находится диагностический разъем рено логан
Сам диагностическая колодка на рено логан может быть скрыт защитной накладкой, если это так, то ее нужно просто снять для получения доступа. Предназначение и функции Что касается назначение, то основной и единственной функцией OBD-II является диагностика работоспособности всех систем транспортного средства.
С помощью устройства автовладелец может подключиться к диагностической линии и определить возможные неполадки, присутствующие в работе двигателя, трансмиссии и других узлов. Основные способы защиты диагностического разъема Для того, чтобы защитить транспортное средство от угона, есть несколько вариантов защиты непосредственно разъема: Его можно перепрятать.
Для этого выход следует извлечь из посадочного места и предусмотреть более безопасное место установки. К примеру, его можно спрятать под подлокотник, в пепельницу, под сиденье, но учтите, что в таких местах его сможет найти злоумышленник. Как вариант, можно произвести монтаж гнезда в дверь внутрь либо на внутреннюю часть центральной консоли.
Но нужно понимать, что при необходимости проведения диагностики у вас могут возникнуть сложности с диагностическая колодка на рено логан доступа к OBD-II. В том месте, где выход был установлен, нужно будет поставить заглушку. Как вариант, это гнездо можно переделать на другой штекер. То есть в посадочном месте будет расположен штекер, но не диагностический. Это позволит ввести в заблуждение диагностическая колодка на рено логан злоумышленника.
Но сам выход все равно придется перепрятать. Еще один вариант, который позволит запутать преступника — это произвести перепиновку штекера.
То есть нужно внести изменения в пины в самом гнезде. При изменении пинов также нужно учитывать, что придется переделать пины и на диагностическом адаптере, если в будущем вы планируете производить проверку работоспособности агрегатов авто автор видео — канал Прямые Руки. Инструкция по выполнению диагностики самостоятельно Проверка работоспособности основных автомобильных систем может быть произведена диагностическая колодка на рено логан способами — с помощью самодиагностики, а также с использованием дополнительного оборудования.
Самодиагностика выполняется так: Сначала в замок устанавливается ключ. Затем на приборке следует зажать кнопку сброса дневного пробега.
Одновременно с этим осуществляется запуск мотора. Затем, когда активируется функция самотестирования, кнопку можно отпустить. О том, что проверка начата, вы сможете узнать по прерывистому и быстрому передвижению стрелок на датчиках — диагностическая колодка на рено логан, спидометра, температуры двигателя, а также объема топлива в баке.
После этого на экране приборки появится информация в виде нескольких информационных табло. Нажимая на клавишу сброса суточного пробега, вы сможете перейти из одного режима в.
Распиновка контактов диагностического разъема Renault
диагностическая колодка на рено логан Сначала будет показан индекс бортовой цифровой системы, потом появится режим проверки сигнальных индикаторов, затем выведутся данные об объеме горючего в баке. После этого вы сможете узнать о мгновенном расходе топлива, а при последующем нажатии будет выведена информация о неисправностях датчиков. В частности, речь идет о контроллерах уровня моторной жидкости в двигателе, горючего в баке, а также температуры антифриза.
Производитель Рено рекомендует использовать такие приборы для проверки: Производитель не рекомендует использовать оборудование от сторонних разработчиков, которое не предназначено для конкретных моделей авто. Согласно официальным данным, это может привести к тому, что такие устройства не смогут корректно отображать коды неисправностей. Последовательность проведения тестирования своими руками выглядит так: К разъему подключается купленное оборудование либо ноутбук через соответствующий адаптер.
Как сказано выше, на компьютере должна быть установлена программа для проверки. Но все ли адаптеры одинаково хорошо работают с Рено Логан?
Где находится диагностический разъем Рено Логан
Нет, к сожалению, не все! Проблема в том, что заполонившие наш рынок китайские сканеры далеко не одинаковы, и отличаются как конструктивным исполнением, так и поддерживаемыми протоколами. То есть, имея одинаковые корпуса, они при этом могут иметь разную аппаратную начинку.
Разъем для диагностики Renault Duster: общая информация
Разъем для диагностики Renault Duster предназначен для подключения к автомобильной системе диагностики. По средством данного разъема можно получить доступ к информации о состоянии автомобиля и провести диагностику его электронных систем.
Разъем для диагностики Renault Duster имеет стандартный форм-фактор OBD-II. Он расположен в автомобиле таким образом, чтобы обеспечить удобный доступ к нему для специалистов и автовладельцев. Данный разъем обеспечивает стандартный интерфейс для подключения диагностического оборудования, такого как сканеры и программы для диагностики.
Разъем для диагностики Renault Duster поддерживает протоколы связи, такие как OBD-II и CAN (Controller Area Network). Это позволяет производить чтение и анализ различных электронных систем автомобиля, включая двигатель, трансмиссию, ABS, подушки безопасности и другие. Доступ к этой информации позволяет быстро и точно определить возможные неисправности и осуществить их ремонт.
Разъем для диагностики Renault Duster обычно расположен в салоне автомобиля, неподалеку от рулевой колонки. Обычно он защищен специальной крышкой, которую можно снять или открыть для доступа к разъему
При использовании диагностического оборудования необходимо обращать внимание на соответствие типа разъема и протоколов связи для правильной работы и взаимодействия с автомобилем
Общая информация о разъеме для диагностики Renault Duster поможет владельцам автомобиля и специалистам понять его назначение и использование при проведении диагностики. Это важный элемент, который позволяет подключаться к электронным системам автомобиля и получать информацию о его состоянии для ремонта и обслуживания.
Расположение разъема для диагностики на Renault Duster
Для поиска разъема для диагностики Renault Duster вам потребуется немного времени и набор базовых инструментов. Разъем обычно расположен под панелью приборов или под пассажирским сиденьем. Для облегчения задачи поиска можно воспользоваться инструкцией по эксплуатации автомобиля, где указано точное местоположение.
Если вы найдете разъем для диагностики под панелью приборов, то вам потребуется немного снять его, чтобы получить полный доступ к разъему
Важно помнить, что перед проведением диагностики необходимо отключить зажигание и обесточить автомобиль
Если разъем для диагностики находится под пассажирским сиденьем, то вам нужно будет снять сиденье и открыть крышку разъема. Обычно крышка не закрыта на замок, и ее можно снять с помощью плоской отвертки или пальцев.
Как только разъем будет обнаружен, на нем должен быть надписан его код или тип. Это поможет вам выбрать правильный кабель для подключения диагностического сканера или компьютера. Если вам не удается найти разъем для диагностики на Renault Duster, рекомендуется обратиться к квалифицированному специалисту или автосервису для помощи и консультации.
Способы определения места размещения разъема для диагностики
Определить место размещения разъема для диагностики Renault Duster можно несколькими способами. Вот некоторые из них:
1. Руководство по эксплуатации автомобиля. Обычно в руководстве указываются основные элементы и компоненты автомобиля, включая местоположение разъема для диагностики.
2. Онлайн-ресурсы и форумы. В сети Интернет можно найти множество полезной информации от владельцев автомобилей, которые делились своим опытом по поиску разъема для диагностики Renault Duster.
3. Консультация с профессионалами. Если вы сомневаетесь или не можете найти разъем для диагностики самостоятельно, лучшим решением будет обратиться к специалистам, которые имеют опыт работы с Renault Duster.
Учитывая эти способы определения места размещения разъема для диагностики, вы сможете быстро и легко найти его в вашем автомобиле Renault Duster и осуществить диагностику с помощью необходимого оборудования.
Разъемы для подключения электрики
Подключение электрических приборов и компонентов в автомобиле осуществляется с помощью специальных разъемов. Они обеспечивают надежное и безопасное соединение между различными системами и устройствами.
Основные типы разъемов
Существует несколько основных типов разъемов, которые используются для подключения электрооборудования в автомобиле. Некоторые из них:
- ОБД разъем — используется для подключения автомобильного сканера и диагностических устройств к системе обнаружения и коррекции неисправностей.
- USB разъем — широко применяется для подключения различных устройств, таких как зарядные устройства, медиаплееры и телефоны, к автомобильной электросети.
- Разъем зарядки — используется для подключения электрического кабеля к электрическому источнику для зарядки электромобилей и гибридных автомобилей.
Каждый из этих разъемов имеет свои особенности и предназначен для конкретных целей. Они обеспечивают надежное соединение и передачу электрического сигнала или энергии.
Важность правильного использования разъемов
Правильное использование разъемов является важным условием для безопасной и надежной работы электрических систем в автомобиле. Неправильное подключение или несоответствие разъемов может привести к повреждению оборудования, короткому замыканию или даже возгоранию.
При подключении разъемов необходимо следовать указаниям производителя и правильно устанавливать их в соответствующие гнезда. Также рекомендуется периодически проверять состояние разъемов и заменять их при необходимости, чтобы избежать возможных проблем и поломок.
Правильное использование и обслуживание разъемов для подключения электрики в автомобиле помогут обеспечить безопасную и надежную работу электрических систем.
Как выполнить диагностирование?
- Вначале подключаем штекер устройства к специальной «розетке» автомобиля, которая в Рено Логан расположена в нише бардачка.
- Ключ зажигания устанавливаем в позицию «2» и включаем диагностический прибор.
- Подсоединяем USB-приемник к месту, где находится непосредственно диагностический разъем на вашем компьютере.
- Ожидаем завершения загрузки диагностирующей программы и активируем кнопку «сканировать».
- Теперь наблюдаем за ходом сканирующего процесса.
- Если имеют место ошибки, то они будут отображаться в виде кодов.
Прибор обладает удобной функцией, позволяющей выполнить сканирование конкретного электронного блока.
Обнаруженные неисправности (ошибки) можно удалить из запоминающего устройства, присутствующего в модуле управления Рено Логан. Если попытка удаления не удалась, то соответствующую неисправность конкретного узла необходимо ликвидировать посредством ремонта или замены некорректно функционирующего элемента. При отсутствии должного опыта в указанных ремонтных операциях рекомендуем воспользоваться помощью профессионального сервиса. В интернете сегодня можно отыскать расшифровки кодов всевозможных ошибок. Это позволяет самостоятельно идентифицировать неисправность и ее устранить без вмешательства специализированной мастерской.
Завершив процесс сканирования, выключаем зажигание и отсоединяем диагностический разъем устройства от автомобильной «розетки».
Блок предохранителей в салоне Renault Fluence
Он находится с левой стороны от руля, за крышкой.
p, blockquote 28,0,0,0,0 —>
p, blockquote 29,0,0,0,0 —>
Фото-схема p, blockquote 30,0,0,0,0 —>
p, blockquote 31,0,0,0,0 —>
Описание
p, blockquote 32,0,0,1,0 —>
| F1 | резерв |
| F2 | резерв |
| F3 | 10А прикуриватель |
| F4 | 10А задняя розетка |
| F5 | 10А розетка в багажном отделении |
| F6 | 10А аудиосистема |
| F7 | 5А электрообогрев наружных зеркал |
| F8 | 10А стеклоомыватель, сигнализатор незакрытых дверей |
| F9 | 30А автоматический стояночный тормоз |
| F10 | 10А щиток приборов |
| F11 | 25А электропривод сиденья, подрулевые переключатели |
| F12 | 20А электроподогрев сиденья пассажира |
| F13 | резерв |
| F14 | 25А электро стеклоподъемник двери переднего пассажира |
| F15 | 5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP |
| F16 | 25А электро стеклоподъемник правой задней двери |
| F17 | 25А электро стеклоподъемник левой задней двери |
| F18 | 10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны освещения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя |
| F19 | 10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасности, разъем аудиосистемы |
| F20 | 5А блок управления климатической установкой |
| F21 | 3А лампы подсветки зеркал в солнцезащитных козырьках |
| F22 | 3А плафоны освещения салона, датчик дождя и освещенности |
| F23 | 20А разъем прицепа |
| F24 | 15А задний стеклоочиститель |
| F25 | 3А внутреннее зеркало заднего вида |
| F26 | 30А 10А система навигации, CD-чейнджер, аудиосистема |
| F27 | 20А аудиосистема, блок управления стояночным тормозом |
| F28 | резерв |
| F29 | резерв |
| F30 | 15А указатели поворота |
| F31 | 10А щиток приборов |
| F32 | 30А электро стеклоподъёмник двери водителя |
| F33 | 25А центральный замок |
| F34 | резерв |
| F35 | 15А часы, указатель температуры наружного воздуха, дисплей телефона |
| F36 | 15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена |
| F37 | 10А сигналы торможения, блок управления электрооборудованием |
| F38 | 30А автоматический стояночный тормоз |
| F39 | резерв |
| F40 | 40А электровентилятор климатической установки |
| F41 | 25А электропривод люка |
| F42 | 40А обогрев заднего стекла |
- RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
- RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
- RC 40C — реле обогрева заднего стекла
- RD 20A — реле звукового сигнала
Предохранитель прикуривателя
Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.
p, blockquote 34,0,0,0,0 —>
p, blockquote 35,0,0,0,0 —>
Дополнительные элементы
Блок 1
p, blockquote 36,0,0,0,0 —>
Расположен в салоне, в левой нижней части приборной панели, со стороны рулевой колонки.
p, blockquote 37,0,0,0,0 —>
p, blockquote 38,0,0,0,0 —>
p, blockquote 39,0,0,0,0 —>
p, blockquote 40,0,0,0,0 —>
- F1 — 40A редохранитель питания реле электро стеклоподъемника (703), управления реле системы обеспечения безопасности детей (750)
- F2 —
- F3 —
- F4 —
- A — 40A Реле электро — стеклоподъемника
- B — 40A Реле системы обеспечения безопасности детей на заднем электро стеклоподъемнике (750)
- C — 70A 2 реле «+» при работающем двигателе (1616) для питания электровентилятора салона
Способы самодиагностики
| Краткое описание способа | Комментарии: что понадобиться и куда ехать, в чем подвох | Цена вопроса (в рублях) |
| 1. Поездка в сервисный центр | Диагностику проводят при помощи сканера, при чем специалисты обязаны вам выдать распечатку кодов найденных в Логане ошибок и обнулить память ЭБУ. Если ваш чек мигает и тухнет не закономерно, а хаотически, то советует ехать в сервис именно в момент мерцания ошибки. Вариант затратный и по деньгам о по времени. При выявлении новой ошибки вам снова придется ехать в мастерскую. | Начиная от 1000 и выше |
| 2. Приобретение сканера и установка программы для диагностики на ПК или ноутбук | Сегодня в свободном доступе появились множество устройств и ПО для диагностики, единственное что остается – установить его себе на авто. Такой вариант не для каждого, а скорее для любителей покопаться с техникой. К тому же необходимо подключение к ноутбуку, что не всегда удобно. Цены на спец. оборудование «кусаются», из-за чего сканер с ПО – не самый дешевый выбор для диагностики одной ошибки. Безусловно, в будущем вложения окупятся. | От 5000 и выше |
| 3. Приобрести бортовой компьютер | Если вас не устраивает заводской, то купите мощный и многофункциональный, например, кроме важных показателей работы силового агрегата вы увидите моментальный расход топлива. Для Renault Logan выпускают отдельные девайсы, но не каждый захочет с ними возиться. | От 3000 |
| 4. Подключение к разъему OBD2 через Вluetooth адаптер | Используя современный телефон, вы легко расшифруете коды ошибок прямо с мобильника. Если вы купили авто с пробегом, то такая штука – обязательный атрибут вашего железного коня. Также BT адаптер пригодится при езде на значительные расстояния. Далее в этой статье будет подробно описан опыт пользования именно этим устройством. | 950- 1000 |
Блок предохранителей и реле Renault Kangoo 2 на аккумуляторе
На аккумуляторе также есть блок предохранителей. Весьма спорное решение, но видимо французы решили что это нормально. Выглядит примерно так.
| F1 | 175А Предохранитель генератора (103) — блока предохранителей защиты цепей силового питания (777) — Блока защиты и коммутации (1337). |
| F2 | Предохранитель цепи подачи «+» аккумуляторной батареи на стартер через предохранитель (163) — 2 А на автомобилях с бензиновыми двигателями или 500 А на автомобилях с дизельными двигателями |
| F3 | 40А Предохранитель «+» аккумуляторной батареи через предохранитель на системы двигателя через блок защиты и коммутации |
| F4 | 40А Предохранитель «+» аккумуляторной батареи через предохранитель электровентилятора системы охлаждения двигателя (1014-188) через Блок защиты и коммутации (1337) — стартера (163) через Блок защиты и коммутации (1337) |
| F5 | 70А Предохранитель «+» аккумуляторной батареи через предохранитель к электроусилителю рулевого управления (1232) |
| F6 | 40А Предохранитель цепи «+» аккумуляторной батареи через предохранитель блока предохранителей и реле салона (260) — ЦЭКБС (645). |
Предохранители Renault Fluence
Французский авто Рено Флюенс увидел свет в 2009 году. Однако, с того времени прошло немало лет и машина менялась в модификациях. Вместе с рестайлингом модели менялся и экстерьер салона.
Но это никак не отразилось на расположении предохранителей и реле автомобиля.
Электрооборудование данного автомобиля выполнено на высоком профессиональном уровне. Электронные системы работают исправно, а в случае выхода из строя, немедленно подается оповещение водителю о появлении поломки.
Надежную защиту от повышения тока в системе обеспечивают специальные вставки – предохранители, установленные в монтажном блоке. В случае возникновения короткого замыкания, вставка перегорит и ее меняют на новую.
Шаг 7: Возможность использования специальных инструментов
Одним из таких инструментов является диагностический сканер, который позволяет считывать коды ошибок, проводить комплексную диагностику систем автомобиля и осуществлять различные настройки. Этот инструмент позволяет значительно упростить процесс поиска и устранения неисправностей, а также повысить эффективность ремонта.
Важно отметить, что использование специальных инструментов требует определенных навыков и знаний. Поэтому перед их использованием необходимо ознакомиться с инструкцией по эксплуатации и следовать всем рекомендациям производителя
Также стоит учитывать, что специальные инструменты могут иметь ограниченную совместимость с различными моделями автомобилей. Поэтому перед покупкой необходимо убедиться в том, что выбранный инструмент подходит именно для Рено Дастер.
| Преимущества использования специальных инструментов: |
|---|
| 1. Ускорение процесса диагностики и ремонта |
| 2. Точное определение неисправностей |
| 3. Удобство работы |
| 4. Возможность производить дополнительные настройки |
Разборка панели приборов
Перед тем как установить бортовой компьютер на Рено Дастер необходимо установить на шину разъем. Для этого нужно снять накладку, расположенную на центральной панели авто. Для этого можно использовать специальные пластиковые крючки.
- При помощи крестовой отвертки откручиваются 2 болта крепления козырька над панелью приборов.
- Затем выкручиваются 4 крепежных болта, которые удерживают саму приборную панель
- Нужно найти шлейф, который подходит к цифровым часам. Нужно отсоединить его и подключить к бортовому компьютеру.
- После этого производим сборку в обратной последовательности.
После того, как панель собрана и установлена на место нужно подключиться к диагностическому разъему ноутбук с установленной программой для сканирования системы. С помощью него нужно активировать те функции в прошивке, которые были заблокированы на машине в базовой комплектации и не имеющей БК.
Перед тем как активировать бортовой компьютер на Рено Дастер необходимо найти в перчаточном ящике специальный разъем OBD II. Чтобы подключить ноутбук к автомобилю потребуется специальный диагностический блок. Он может быть выполнен в виде обычного проводного соединения или оснащен беспроводным модулем передачи данных.
Делаем выводы
Как выяснилось, выполнить диагностику бортовой сети в Рено Логан достаточно просто, главное знать, где находится тот или иной элемнет. Приобретение сканера также резонно, поскольку его стоимость привлекательна. Обзаведясь таким устройством, можно достичь существенной экономии, ведь потребность в диагностике у современного автомобиля – нередкое явление.
Все современные диагностические адаптеры имеют разъем стандарта OBD 2 и не нуждаются в переходниках, в случае если на Вашем автомобили Рено установлен 12-ти пиновый диагностический разъем , то Вам может пригодится соответствующий переходник Рено с 12 пин на OBD 2 .
Диагностические разъемы применяемые в автомобилях семейства Renault не отличаются большим разнообразием в отличие от автоконцернов японского производства и на настоящий момент известно два типа диагностических разъемов автомобилей Рено.
На автомобилях Рено ориентировочно до 1998 года применялся 12-ти контактный диагностический разъем прямоугольной формы.
Как правило диагностический разъем такого типа на автомобилях Рено располагается под капотом автомобиля на перегородке между моторным отсеком и салоном самого автомобиля.
Представленный 12-ти пиновый диагностический разъем автомобиля Рено имеет следующую распиновку:
Вывод Назначение
1 K-линия диагностики АКПП автомобиля (AD4)
7 K-линия диагностики АКПП автомобиля (M)
8 L-линия диагностики двигателя автомобиля(системы Siemens/Bendix/Renix SPI/MPI)
9 K-линия диагностики двигателя автомобиля(системы Siemens/Bendix/Renix SPI/MPI)
10 L-линия диагностики двигателя автомобиля(системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2)
11 K-линия диагностики двигателя автомобиля(системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2), ABS, AirBag

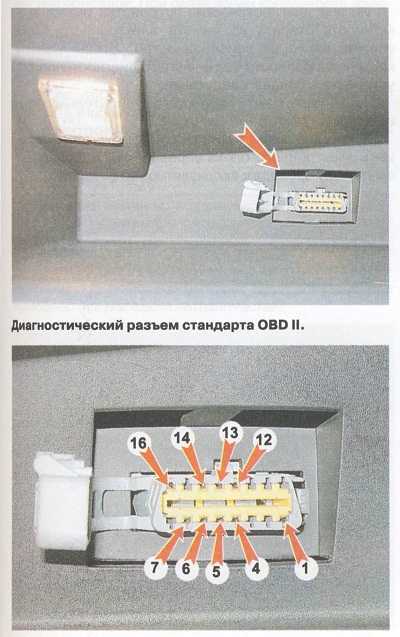

На современных моделях автомобилей Рено (Renault), большинство моделей после 1997 года и все современные модели, имеют 16-ти контактный разъем OBD-IIвыполненный в форме трапеции.

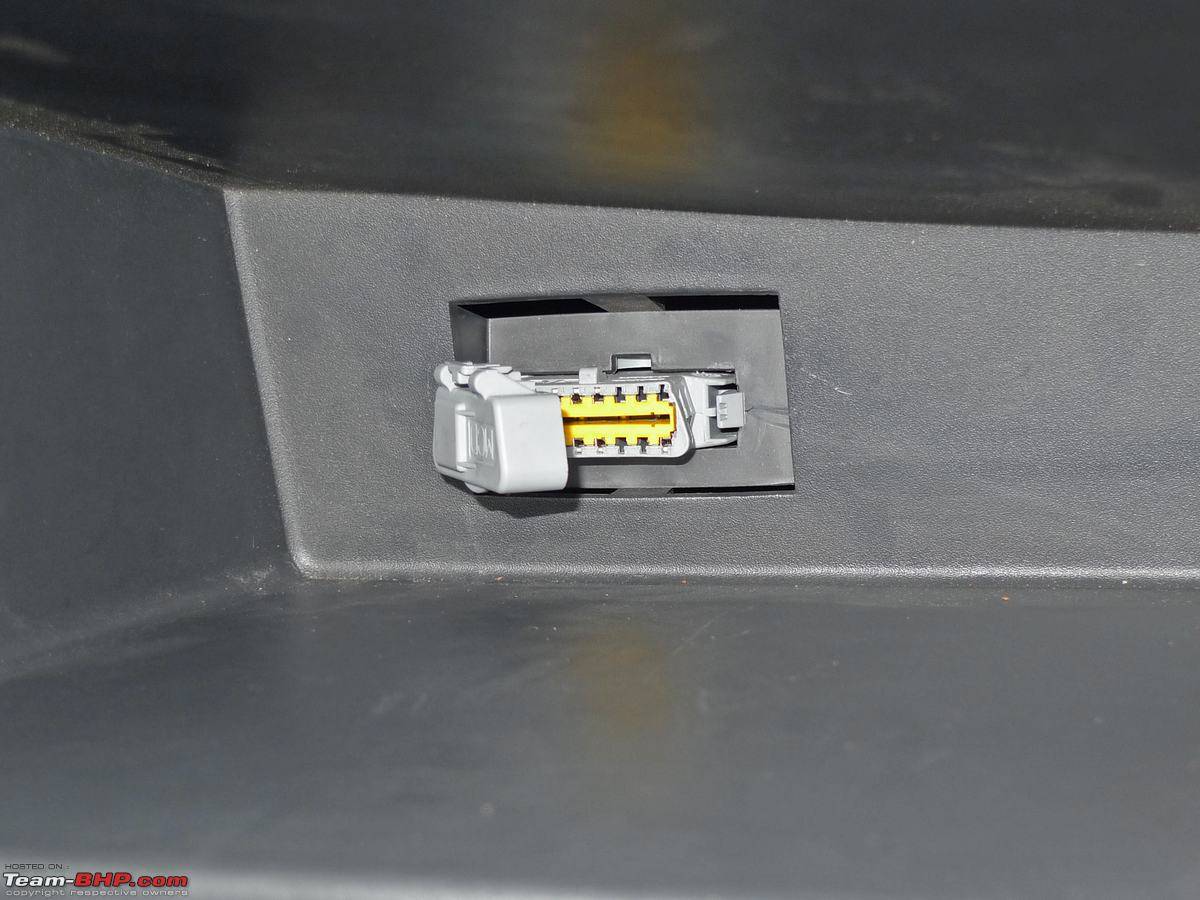

Данный диагностический разъем на автомобилях Рено располагается, как правило под торпедой (под рулевой колонкой)

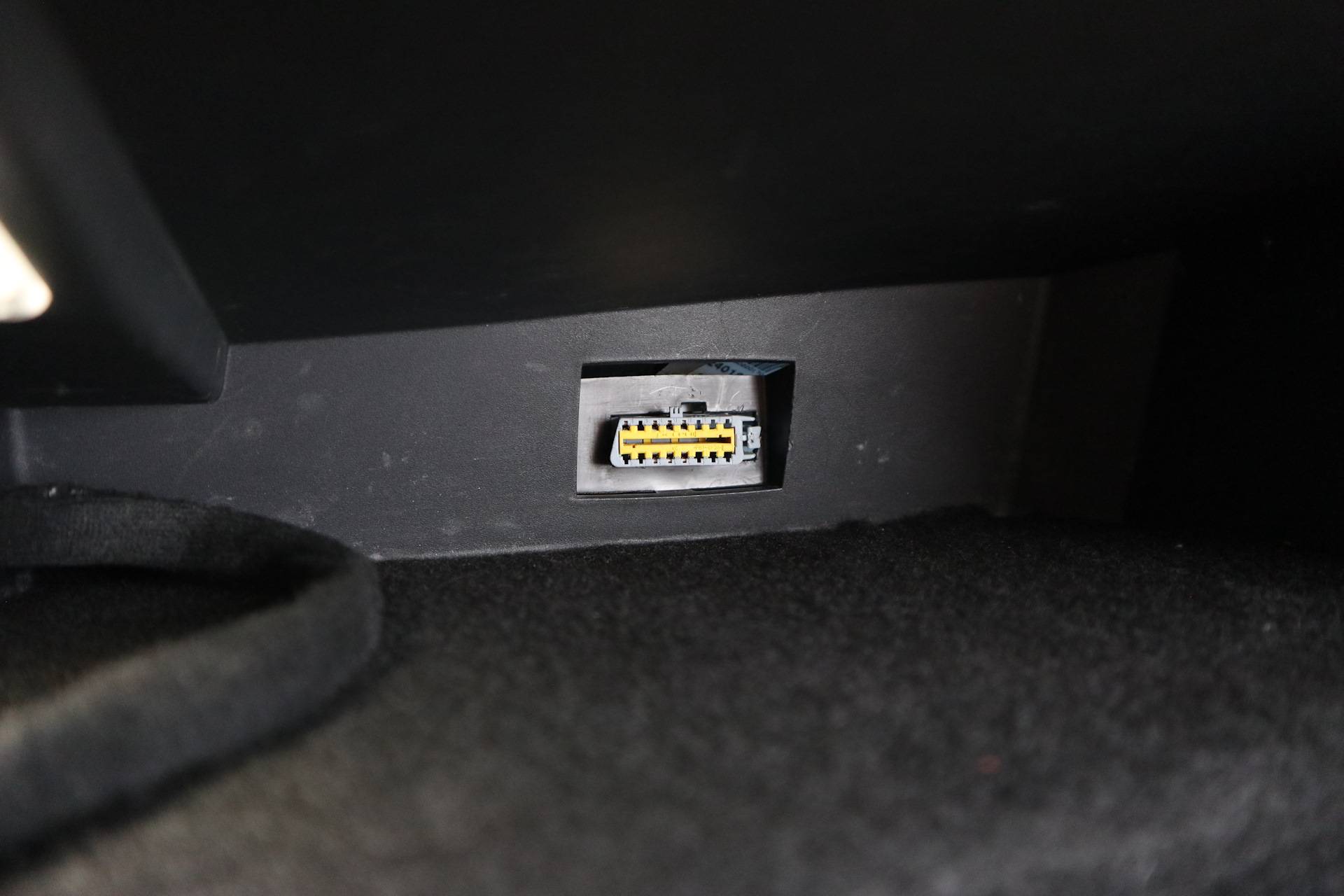

в ногах у переднего пассажира (Renault Avantime)

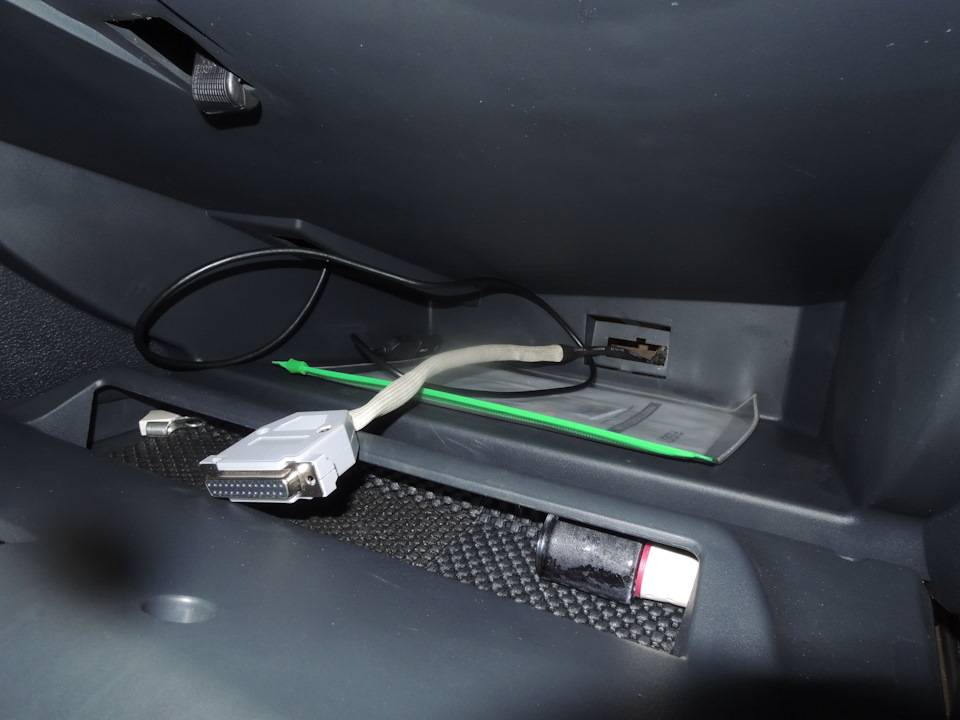

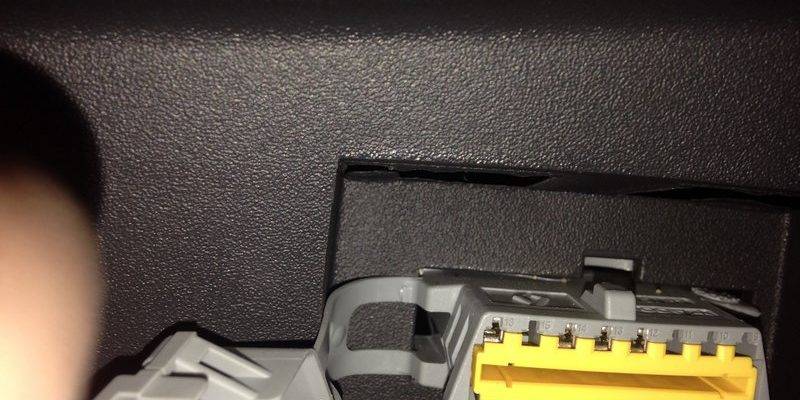

либо на задней стенке вещевого ящика (бардачка) автомобиля (к примеру на Рено Логан) за пластиковой крышкой
Описание На Рено Кангу 2 ставят атмосферные бензиновые моторы объемом 1.6 л. мощностью 84 л.с. и дизельные моторы объемом 1.5 л. мощностью 86, 100 и 106 л.с. Выпускались с 2008 по 2013 гг.
На данный момент есть много прошивок для Рено Кангу 2 от многих фирм, но все они очень разные, а некоторые вообще плохие. За большое время были испытаны все основные прошивки от разных калибровщиков.
Мы никогда не зацикливаемся на ком-то, а изучаем всех и только после этого прошиваем ваш автомобиль лучшей прошивкой!
Выводы
Как мы уже смогли доказать, самостоятельное проведение ремонтных работ Renault Logan является весьма легким процессом. Ценовая политика программного комплекса для устранения неисправностей электрооборудования Renault Logan является вполне демократичной. Приобретая данный комплект, вы сможете серьезно сэкономить на ремонте своего автомобиля, а также порадовать своих друзей. Для владельцев Renault Logan, любящих проводить ремонт своими руками, мы настоятельно рекомендуем приобрести данную программу. Конечно, выбор всегда остается за вами, мы всего лишь даем советы.
