Устанавливаем бортовой компьютер на ниву шевроле своими руками: все шаги

Автодиагностика Нива Шевроле выполняется двумя основным методами:

Загорелся Check Engine на Ниве Шевроле?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Для проверки кодов ошибок в новой диагностической системе через разъем «OBD2» применяются специализированное диагностическое оборудование (автосканеры или адаптеры).

Для диагностических систем управления двигателем необходимо использовать специализированные сканеры или мотор-тестеры.

Выводы и их назначение:

Вывод	Цвет	Назначение
A	Масса
B	L-линия диагностики (не всегда разведена)
D	СО-потенциометр (не всегда разведена)
G	Управление бензонасосом
H	Питание +12В (не всегда разведена)
M	K-линия диагностики

Компьютерная диагностика

Наиболее полная диагностика возможна при наличии компьютера или ноутбука. Для того, чтобы воспользоваться этим способом необходимо приобрести адаптер. Этот адаптер выполняет сразу две функции. Он является переходником от порта К-line к пору USB или к порту COM. Также он выполняет роль дешифратора, что позволяет передавать сигналы от ЭБУ в ПК. Еще потребуется на ноутбук установить соответствующий софт. Бесплатных версий в интернете очень много. Есть универсальные программы, а также программы, написанные для конкретного автомобиля. После соединения с компьютером потребуется включить зажигание и запустить программу. Соединение произойдет автоматически.

Интерфейс компьютерной программы очень удобен и позволяет интуитивно ориентироваться даже неопытному пользователю. Весь функционал можно поделить на несколько разделов. Это параметры, ошибки и настройки. Если первые два раздела являются информационными, то с помощью третьего раздела можно управлять системами автомобиля.

Как ни странно, но на обновлённых Шнивах, выпускаемых с 2009 года, установка БК выглядит даже сложней, чем на «старых». Мы подразумеваем, что БК или бортовой компьютер будет размещён на месте блока индикации. Подключаем один разъём, к первой клемме подсоединяем шнур и подключаем шлейф к OBD – вот и всё, что делают в поколении I. В поколении II придётся искать точку подключения к контакту «15». Подробней о том, как установить компьютер на Ниву Шевроле, речь пойдёт дальше.

Вкратце, что мы собираемся делать, показано на видео. Смотрим.

Установка

Установим бортовой компьютер на Шевроле Нива вы создадите себе более комфортные эксплуатационные условия своим авто.  Для того чтобы установить данное устройство себе в автомобиль нужно проделать следующие действия:

1. Отключаем АКБ
2. Демонтируем облицовку приборной панели. Для этого вынимаем пару заглушек и выкручиваем саморезы
3. Открутив саморезы аккуратно тянем панель на себя. Имеющиеся там разъёмы пока не отсоединяем
4. Отсоединяем от панели два штекера индикации сдавив имеющиеся там фиксаторы.Имеющийся там  штекер с шестью контактами предназначен для подключения данного компьютера.  БК может оснащаться специальным входом «зажигания» в который подключается первый кабель имеющийся на данном штекере.
5. Протягиваем все нужные провода и подключаем их к бортовому компьютеру и к имеющемуся OBD выходу.  Если отсутствует иммобилайзер то на месте заглушки должна стоять специальная перемычка 18-9. В случае ее отсутствия необходимо при помощи коннектора с кабелем замкнуть  контакты.

Общая информация и возможности

Остаток топлива в баке Прогноз пробега на остатке топлива Счетчик топлива Пройденный путь Время в пути Средний расход топлива за поездку Средняя скорость движения за поездку Диагностические коды системы Управление двигателем Температура двигателя Напряжение бортовой сети Положение дроссельной заслонки Цифровой тахометр Цифровой спидометр Плазмер Тропик Сигнализатор Опасный перегрев двигателя Авария бортовой сети Превышения порога скорости Энергонезависимая память Поддерживаемые автомобили — Лада Гранта, Калина-2, Приора-2, Датсун Совместим с контроллерами Итэлма М74

БК устанавливается в штатный разъем вместо заглушки.

Подключение

Штат Х1-G подключается в штатный диагностический разъём. Дополнительного подключения не требуется.

Функции разнесены на обе кнопки, как на фотографиях.

В режиме диагностики, если имеется ошибка, на дисплее высвечивается её код. Описание ошибки и возможную неисправность, можно найти в инструкции к БК или скачать программу для мобильного приложения.

бортовой компьютер?

Сообщение валькин » 18 фев 2013, 19:35

Сообщение Sunny » 18 фев 2013, 19:51

Сообщение klm » 19 фев 2013, 08:23

Сообщение Sunny » 19 фев 2013, 08:36

Сообщение владимир55 » 19 фев 2013, 09:13

Сообщение klm » 20 фев 2013, 08:50

Сообщение zanuuda » 20 авг 2013, 08:32

Сообщение Warlock » 20 авг 2013, 09:08

ОТ СОВЕТСКОГО ИНФОРМБЮРО!

Сообщение zanuuda » 20 авг 2013, 13:35

Ответ от производителя: Базовый 23-й 24-й это 23-й с голосовым модулем (синий или цветной) 42-й в отличии от 23-го имеет более крупный дисплей (голосовой),(синий или цветной)

Цена вопроса почти тыр. Для тех, кого не волнует еротический голос компутера и кто не собирается поддерживать газпром, вполне достаточно 23 модели. Хотя загадочная фраза “более крупный дисплей (голосовой)” меня впечатлила.

Инструкция по установке

Эксплуатация авто с компом будет более комфортной, поэтому каждый владелец отечественного внедорожника может установить БК на свое транспортное средство.

Рассмотрим процедуру монтажа и подключения на примере Нивы первого поколения:

1. Снятие обивки приборной панели

2. Схема контактов модуля индикации

3. Установка перемычки в разъем

Цена вопроса

Стоимость модели БК Multitronics С-570 на сегодняшний день составляет около 5400 рублей. Компьютер Матрикс-М обойдется покупателю примерно в 4500 рублей. Более доступные варианты, к примеру, Штат Х-1М или Multitronics UX-7 стоят в районе 1300-1500 рублей.

бортовой компьютер?

Сообщение валькин » 18 фев 2013, 19:35

Сообщение Sunny » 18 фев 2013, 19:51

Сообщение klm » 19 фев 2013, 08:23

Сообщение Sunny » 19 фев 2013, 08:36

Сообщение владимир55 » 19 фев 2013, 09:13

Сообщение klm » 20 фев 2013, 08:50

Сообщение zanuuda » 20 авг 2013, 08:32

Сообщение Warlock » 20 авг 2013, 09:08

ОТ СОВЕТСКОГО ИНФОРМБЮРО!

Сообщение zanuuda » 20 авг 2013, 13:35

Ответ от производителя: Базовый 23-й 24-й это 23-й с голосовым модулем (синий или цветной) 42-й в отличии от 23-го имеет более крупный дисплей (голосовой),(синий или цветной)

Цена вопроса почти тыр. Для тех, кого не волнует еротический голос компутера и кто не собирается поддерживать газпром, вполне достаточно 23 модели. Хотя загадочная фраза “более крупный дисплей (голосовой)” меня впечатлила.

Подходящие сканеры для Нивы шевроле

Для диагностики, считывания показателей и ошибок используются автомобильные сканеры ELM327 — для ЭБУ с CAN шиной и VAG KKL и K-Line «шнурки» для более ранних ЭБУ. Для блоков управления которые работают по протоколу OBD2 с CAN-шиной подойдут такие сканеры:

Важным аспектом проведения автодиагностики является тип и марка ЭБУ (электронного блока управления, ECU). На Нивах они различаются и зависят от года и экологического класса авто.

Обычно стоят ЭБУ марки Bosch и встречаются со следующими каталожными номерами:

• 21230-1411020-10-0 – контроллер BOSCH MP7.0
• 21230-1411020-30-0 – контроллер BOSCH M7.9.7+ E3
• 21230-1411020-40-0 – контроллер BOSCH M7.9.7+E4
• 21230-1411020-90-0 – контроллер BOSCH M7.9.7+AC

Подключение массы на БК у Шевроле Нива

По идее, мы рассматривали, как установить компьютер на Ниву Шевроле, но нигде не было сказано о подключении «массы». Найдите под приборкой самый большой разъём.

12-контактный разъём – слева.

На этом разъёме, оказывается, есть всё: «масса», +12, «зажигание», подсветка. На фото всё объясняется.

Время прочтения

Сложность материала:

Для профи — 4 из 5

Компьютерная диагностика семейства автомобилей Нивы Шевроле проводится для определения кодов неисправности (кодов ошибки), а так же чтобы получить его расшифровку, для дальнейшего ремонта.

В данном материале рассказано о принципах компьютерной диагностики автомобилей Chevrolet Niva. После изучения статьи вы научитесь самостоятельно проводить автодиагностику без обращения в автосервис.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Для диагностирования системы контроля токсичности выхлопных газов и управления работой двигателя применяется цифровой вольтметр с высоким входным сопротивлением, поэтому он и не повлияет на работу проверяемой электроцепи.

Бортовые компьютеры на Ниву Шевроле (Chevrolet Niva)

Установка Multitronics C-570 на Ниву Шевроле

1) Перед установкой ОБЯЗАТЕЛЬНО снимаем клеммы с АКБ автомобиля

2) Откручиваем винты в верхней части панели приборов (два винта)

3) Далее снимаем заглушку. Под ней винт — откручиваем

4) Снимаем заглушку возле «аварийки». Откручиваем винт

5) Снимаем приборную панель. Тянем с правой стороны. Отсоединяем фишки.

6) Откручиваем два винта для снятия приборки.

7) Вытаскиваем розовый провод. Подгибаем язычок, провод должен легко выйти

Продеваем к нему зеленый провод

10) Вынимаем зеленый провод и по аналогии с пунктом 9 спариваем с синим проводом (Фишка включения света)

11) Вынимаем оранжевый провод и по аналогии с пунктом 9 спариваем с желтым проводом

12) Вынимаем черно-белый провод и по аналогии с пунктом 9 спариваем с коричневым проводом

13) Собираем все обратно в фишку

14) Подключаем фишку и шлейф к синему штекеру и вставляем в диагностический разъем OBD-2. Протягиваем шлейф к месту установки БК.

15) Собираем все обратно. Настраиваем бортовой компьютер. Наслаждаемся!)

В помощь владельцу Chevrolet Niva

Хотите, чтобы ваш автомобиль стал комфортней и экономичней? Бортовой компьютер на Шевроле Нива поможет вам решить обе эти задачи и даже немного больше.

1. БK считает все виды расхода по топливу. Сколько вы потратили за конкретную поездку, средний на сотню километров, мгновенный в зависимости от того, как вы давите на педаль. Причем подсчитывать может как в литрах, так и в рублях, если вы введете цену бензина или газа. Да-да, бортовик может вести учет не одного, а сразу двух типов горючего, если у вас установлено ГБО. Он же подскажет вам остаток в баке и прогноз пробега на таком объёме.
2. Он еще и оценит качество бензина, которое вы заливаете! Вы продлите безремонтную жизнь сердцу своего железного коня, скармливая ему только «здоровую пищу».
3. Проводит полною и постоянную диагностику автомобильной электросиситемы. Это позволит вам не только экономить (на сканировании в автосервисе), но и усилит вашу безопасность, так как вы сразу увидите проблему, определите ее серьезность (ошибки расшифровываются) и поймете, что лучше: сделать сброс и спокойно ехать дальше, либо есть необходимость свернуть на СТО.
4. БК Шеви Нива ведет все маршрутные журналы, позволяет делать множество тонких настроек, таких как, например, предельные значения для включения вентиляторов, режимы работы дневных ходовых огней. Как пишет один из комментаторов на Драйв2: “Ребята, это просто сказка! Сел, поехал и сами включились лампочки! Только ближнего света».
5. Точно показывает все штатные параметры от скорости до t охлаждающей жидкости, обороты и температуру двигателя. Последним, например, часто пользуются не только для предотвращения закипания, но и в зимнее время для определения оптимального времени для начала или интенсивности езды (работа на холодном моторе и его прогрев).
6. Парктроники, которые подключаются к блоку управления, настраиваются на отсутствие реакции на фаркоп и заднюю запаску.

В продаже есть специализированные бортовики на Ниву от разных производителей. Среди наших покупателей особенно популярны автодевайсы от тольяттинской компании Штат и московского Multitronics . К плюсам штатовских устройств можно засчитать компактность, бюджетность, легкость самостоятельного монтажа. К минусам – не особо презентабельный внешний вид большинства моделей и ограниченный функционал. К условным недостаткам Мультитроникса можно отнести более высокую стоимость на фоне конкурента и некоторую мудрёность первоначальных настроек, но зато вы получаете всеобъемлющий контроль над электросистемой авто и максимальные возможности по его адаптации «под себя». Потому C-570 шевиводы заслуженно называют настоящей легендой и эталоном (Штат даже позже выпустил свою похожую версию).

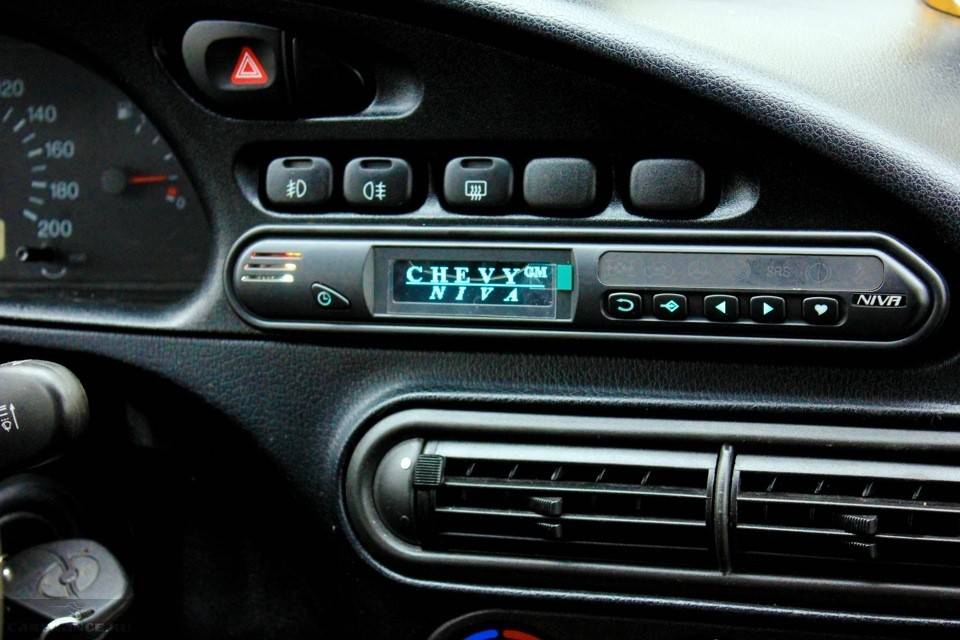

Маршрутный компьютер для Шевроле Нива устанавливается вместо кнопки или 1-DIN место над магнитолой. Также возможно подобрать универсальный комп с монтажем на лобовое стекло, торпедо или скрытой установкой (в таком случае вся информация передается на экран вашего смартфона или планшета). Он будет стоить, как правило, немного дороже модельного, но при смене машины его можно переустановить на новую без потери функциональности.

Выбор оборудования для диагностики Нивы Шевроле

Поиск OBD разъёма связан с необходимостью подключить к нему оборудование: адаптер, сканер и т.д.

На Chevrolet Niva имеется несколько нюансов по совместимости автосканеров и программного обеспечения. Например, одним из основных условий для разъема является возможность подключения коннектора формата K-Line. Так же возможна установка со штатным Вазовским разъемом и стандартом OBD II.

Для изучения данных вопросов рекомендуется ознакомиться с соответствующими статьями и разделами сайта:

Как ни странно, но на обновлённых Шнивах, выпускаемых с 2009 года, установка БК выглядит даже сложней, чем на «старых». Мы подразумеваем, что БК или бортовой компьютер будет размещён на месте блока индикации. Подключаем один разъём, к первой клемме подсоединяем шнур и подключаем шлейф к OBD – вот и всё, что делают в поколении I. В поколении II придётся искать точку подключения к контакту «15». Подробней о том, как установить компьютер на Ниву Шевроле, речь пойдёт дальше.

Вкратце, что мы собираемся делать, показано на видео. Смотрим.

Scan Tool Pro — бюджетный мультисканер для Chevrolet Niva

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе Chevrolet Niva.

Подбор бортового компьютера на Шевроле Нива

Независимо от причины, установка бортового компьютера на Ниву сегодня широко распространённое явление. В настоящее время на автомобильном рынке представлено большое количество БК, которые отличаются между собой функциональностью и характеристиками.

Поручать работы по монтажу такого оборудования следует только мастеру. Устанавливаться компьютер может на протяжении разного времени.

Тут всё зависит от модели авто. Если это будет машина иностранного производства, которая изначально не оборудована бортовым компьютером, то процесс монтажа может занять длительное время.

Перед подключением удостоверьтесь в том, если иммо в автомобиле или нет неважно, активирована система или нет. При отсутствии иммобилайзера в заглушке должна быть расположена перемычка Если ее нет, то ее нужно сделать — просто замкните эти два контакта, для этого можно использовать два коннектора с кабелем. Снятие обивки приборной панели 2

Снятие обивки приборной панели 2.

Схема контактов модуля индикации 3.

Установка перемычки в разъем Цена вопроса Стоимость модели БК Multitronics С на сегодняшний день составляет около рублей. Компьютер Матрикс-М обойдется покупателю примерно в рублей. Голосование В вашем автомобиле есть бортовой компьютер?

Однако существуют модели БК, которые имеют функцию самостоятельно изменения температуры охлаждения двигателя, управление временем включения вентилятора и т. В данном случае, есть небольшие риски вмешаться и повредить работе двигателя, поэтому для некоторых моделей предпочтительней использовать маршрутный компьютер.

Неплохая модель маршрутного компьютера, которая крепится на торпеду. БК совместим с различными видами блоков управления от отечественных автомобилей, и может использоваться как универсальное устройство, однако специалисты рекомендуют тщательно проверить совместимость перед приобретением и установкой этой модели.

Что касается Шевроле Нива, то Престиж устанавливается на модели до года выпуска, с более поздними версиями ЭБУ он несовместим. Данная модель позиционируется производителем как маршрутный компьютер, однако на деле это полноценное диагностическое устройство с большим набором возможностей.

На дисплее данного БК отображаются практически все возможные параметры работы мотора, включая установленные таксометр, эконометр и функцию контроля качества топлива.

Самая популярная и подходящая версия для установки на автомобиль Шевроле Нива. БК устанавливается вместо блока управления контрольных ламп, при этом все функции блока выполняются установленным компьютером.

Специально для этой марки автомобиля разработан более продвинутый экземпляр, чем описанный выше бортовой компьютер. Кроме того, компьютер совместим с таксометром и парктроником, способен отслеживать качество топлива и снабжён большим цветным дисплеем, способным отображать данные даже в виде графиков. Модель актуальна для таксистов и других профессионалов, которым необходима дополнительная настройка системы и диагностика.

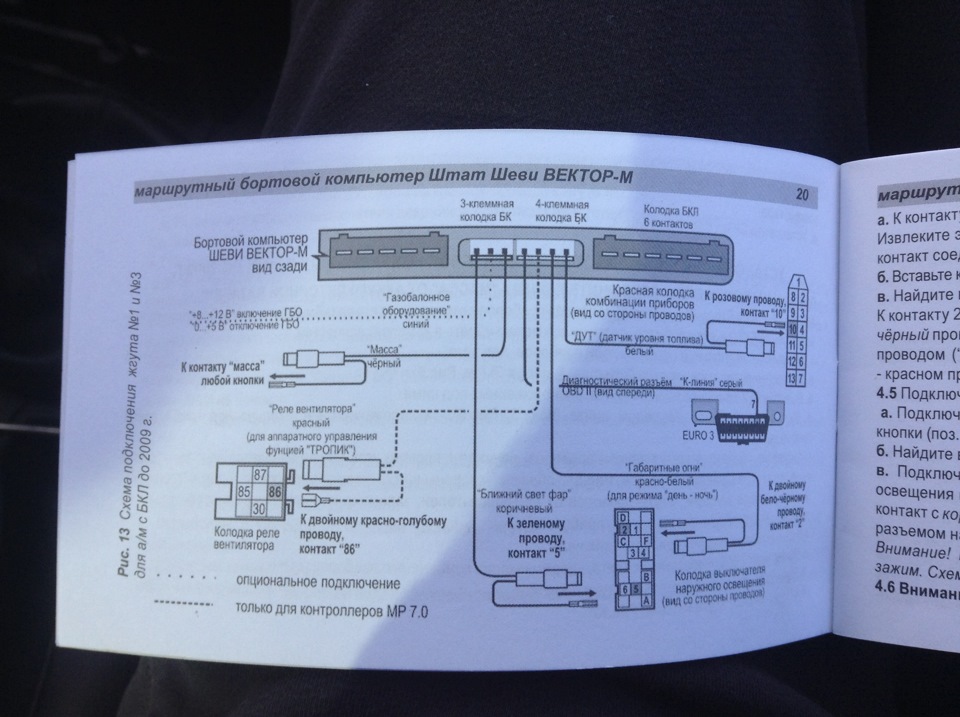

бортовой компьютер штат шеви вектор -м

Prestige-V представляет собой универсальный бортовой компьютер, совместимый с множеством автомобильных марок. Помимо основных функций полноценного автомобильного компьютера, модель может быть ограниченно использована в качестве видеорегистратора.

Chevrolet Niva 2005, 80 л. с. — аксессуары

Предустановка Производители заявляют, что собственноручный монтаж электронного прибора не слишком сложен, но для подключения устройства к автомобилю потребуются как минимум базовые навыки и чрезвычайная аккуратность. Следует действовать согласно инструкции, дабы избежать возможных проблем, к которым может привести неправильно установленный бортовой компьютер. Также следует убедиться в наличии иммобилайзера, при отсутствии такового придётся эмулировать перемычку на OBD, как показано на рисунке.

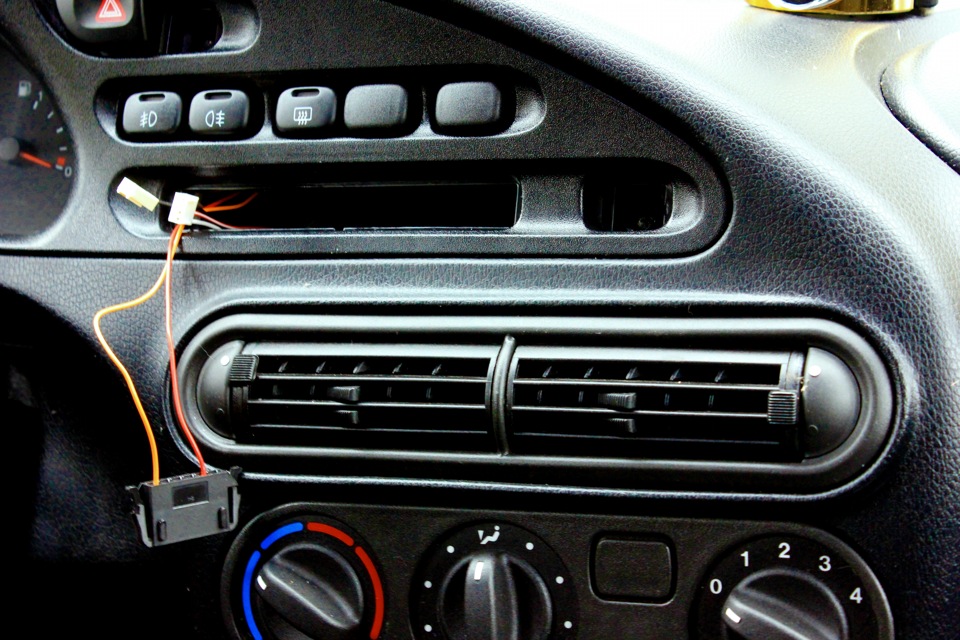

Это внешняя временная перемычка, для постоянного соединения лучше использовать клеммы. Приборную панель следует аккуратно снять, для этого нужно освободить винты, 2 из которых находятся над рулевой колонкой, прямо сверху спидометра и тахометра.

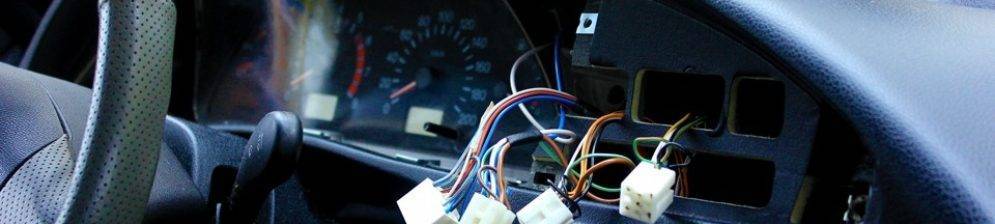

Вытащив панель, можно освободить от защёлок блок сигнальных ламп. Обязательно нужно запомнить порядок подключения разъёмов перед демонтажем БКЛ, мало ли чего.

Дополнительная информация

На некоторых моделях Chevrolet Niva встречается 12 контактная колодка, связано это с тем, что данные модели снабжены другими блоками управления старых образцов. Современные автосканеры преимущественно основаны на OBD2 коннекторе, поэтому чтобы подключиться к 12 ПИН потребуется специальный покупной или изготовленный самостоятельно переходник.

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Распиновка:

* Connector Keying — Конструктивный элемент разъемного соединителя, гарантирующий правильную ориентацию вилки и розетки.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Внимание:

На Нивах (21230 и др.) с годом выпуска 1990-2002 включительно самодиагностика основывалась на разъеме OBD1 (GM12), а с 2002 года авто выпускающиеся, как Шевроле Нива оснащались современными ЭБУ уже с OBD2 разъемом. От разъема зависит выбор автодиагностического оборудования и программ.

Шаг 3. Подготовка автомобиля

2. Выберите место установки

Выберите место на панели приборов, где будет установлен бортовой компьютер.

Рекомендуется устанавливать его в области видимости водителя, чтобы он мог легко считывать информацию.

3. Подготовьте панель приборов

Очистите область установки от пыли и грязи.

Если на панели приборов есть другие приборы, необходимо снять их, чтобы установить бортовой компьютер на их месте.

4. Подключите провода и датчики

Подключите провода от бортового компьютера к соответствующим портам на автомобиле.

Подключите все датчики, которые необходимы для сбора данных.

5. Установите бортовой компьютер

Установите бортовой компьютер на выбранное место на панели приборов.

Затяните все крепежные элементы, чтобы компьютер был устойчивым и не трясся во время движения.

6. Подключите аккумулятор и проверьте работу

Подключите аккумулятор и включите зажигание.

Проверьте работу бортового компьютера и убедитесь, что он работает корректно.

2 Обзор популярных бортовых устройств на Шевроле Нива

На сегодняшний день можно выделить несколько предпочтительных для установки на Шевроле Нива компьютеров:

• PrestigeV55-01. Неплохая модель маршрутного компьютера, которая крепится на торпеду. БК совместим с различными видами блоков управления от отечественных автомобилей, и может использоваться как универсальное устройство, однако специалисты рекомендуют тщательно проверить совместимость перед приобретением и установкой этой модели. Что касается Шевроле Нива, то Престиж устанавливается на модели до 2009 года выпуска, с более поздними версиями ЭБУ он несовместим.
• Multitronics C-570. Данная модель позиционируется производителем как маршрутный компьютер, однако на деле это полноценное диагностическое устройство с большим набором возможностей. На дисплее данного БК отображаются практически все возможные параметры работы мотора, включая установленные таксометр, эконометр и функцию контроля качества топлива. Этот БК полностью совместим с такими ЭБУ, как Январь 7.2, некоторые версии Итэлма, а также BOSCH 7.0 и Bosch 7.2.9 и др.

Бортовой компьютер Multitronics C-570

Система дистанционного управления электропакетом Нива Шевроле

— ключа зажигания;

— ключа замков дверей;

— рабочего ключа иммобилизатора АПС-6;

— пульта дистанционного управления электропакетом.

Для работы пульта дистанционного управления в составе СДУЭП его необходимо обучить, используя обучающий ключ от иммобилизатора (см. «Обучение иммобилизатора»). После обучения пульт дистанционного управления является также рабочим ключом иммобилизатора и служит для снятия запрета запуска двигателя.

Подключение к шинам CAN и LIN производится в соответствии со схемой разъемов

Для корректной работы CAN и LIN шин следует ознакомиться, каким образом организована работа этих интерфейсов в вашем автомобиле. Если ваш автомобиль не поддерживает управление центральным замком и световыми сигналами по CAN-шине, следует использовать следующую схему подключения.

Охранный комплекс Старлайн А93 предусматривает четыре способа управления центральным замком:

• слаботочное управление;
• силовое положительное управление;
• силовое отрицательное управление;
• двухпроводное управление.

Схема подключения силового управления

Система StarLine A93 предусматривает различные варианты блокировки двигателя. Наиболее распространенный вариант изображен на рисунке

В качестве предпочтительных блокировок обычно используют блокирование напряжений, подаваемых на форсунки, цепь питания бензонасоса. Такая блокировка прекращает подачу топлива в двигатель, тем самым делая запуск двигателя невозможным. Вместе с тем, отказ по питанию этих устройств не приводит к накоплению ошибок двигателя, как при, например, блокировании катушки зажигания в бензиновых двигателях.

Поэтому Starline A93 предусматривает дополнительные слаботочные каналы блокировок. В использовании дополнительных блокировок можно проявить оригинальность, заблокировав какой-нибудь датчик, без которого двигатель не заводится либо привод автоматической коробки переключения передач, чтобы осложнить транспортирование автомобиля.

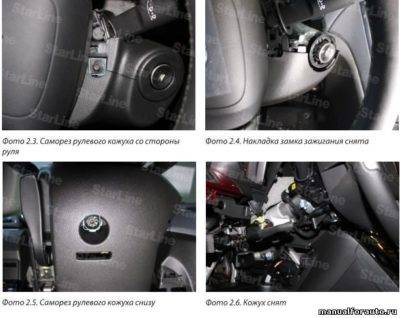

Блок управления электропакетом размещен в доступном месте сразу за блоком предохранителей с левой стороны от педального узла. Доступ к нему возможен снизу или после частичного демонтажа блока предохранителей.

Особенности программирования новой сигналки

Допустим, схема, рассмотренная выше, была реализована без ошибок. На втором шаге, как легко догадаться, нужно правильно запрограммировать сигналку. А иначе, есть вероятность сжечь актуаторы, установленные в дверях пассажиров. Совет прост: нельзя делать управляющий импульс дольше одной секунды. Впрочем, по умолчанию используется значение 0,7 или 0,8.

Нужно правильно запрограммировать и используемый сигнальный выход (он должен активироваться в момент отпирания). Альтернативный способ – это использование выхода «2-шагового отпирания». Продолжительность импульса на нём нужно выставить в пределах 0,7-0,8 с. По умолчанию установлено значение 30 с, и угадайте, чем это в данном случае грозит.

Про свои значки в БКЛ бортового компьютера Штат Шеви матрикс-м. И немного о лампочках передних габаритов
