Замена гидронатяжителя цепи на ниве и chevrolet niva

Стоимость замены

Стоимость замены цепи составит 2600 рублей при покупке готового комплекта. При покупке деталей по отдельности стоимость деталей составит — 800 рублей цепь, 1500 рублей за комплект шестерен, 240 рублей за успокоитель и натяжитель и 550 рублей за натяжитель. При покупке комплекта по отдельности владелец должен располагать суммой не менее 3100 рублей. К этому необходимо добавить порядка 300 рублей на новый сальник, около 1 тыс. рублей за жидкость для охлаждения и до 3 тыс. рублей за заправку кондиционера (если он присутствует и есть необходимость).

Покупка ремня для моторов Опель облегчит кошелек владельца на сумму от 3300 до 4 тыс. рублей. Цена помпы находится в пределах от 2800 до 6300 рублей. К этому необходимо добавить еще порядка 1 тыс. рублей на замену охлаждающей жидкости и порядка 2-3 тыс. рублей за заправку системы кондиционирования воздуха в салоне. Итоговая цена будет не менее 10 тыс. рублей. Приобретение набора фиксаторов для распределительных валов обойдется еще в 2500 рублей.

Стоимость выполнения работ на специализированном сервисе зависит от города. В Москве и других крупных городах ценник за работу доходит до 7000 рублей. При этом в небольших областных центрах стоимость замены более гуманная и не превышает 2500-3000 рублей.

Назначение башмака натяжителя цепи ГРМ ВАЗ 2106

Натяжительный башмак предназначен для снижения амплитуды колебаний цепи ГРМ при запуске двигателя. Если эти колебания своевременно не погасить, коленвал и вал ГРМ, соединённые цепью ГРМ, будут вращаться в разных фазах. В результате нарушится синхронная работа цилиндров. Это, в свою очередь, приведёт к провалам в работе двигателя и его неадекватной реакции на нажатие педали акселератора, а также к резкому увеличению расхода топлива.

Поверхность натяжительного башмака ВАЗ 2106 покрыта прочным полимерным слоем

Устройство системы натяжения цепи ГРМ ВАЗ 2106

Система натяжения цепи ГРМ ВАЗ 2106 состоит из трёх элементов:

башмак натяжителя цепи ГРМ;
масляный штуцер натяжителя;
успокоитель цепи ГРМ.

Натяжитель, штуцер и успокоитель цепи — основные элементы системы натяжения цепи ГРМ

Каждый из этих элементов имеет своё назначение.

Башмак натяжителя цепи ГРМ представляет собой изогнутую стальную пластину, которая периодически надавливает на цепь ГРМ и снижает амплитуду её колебаний. Поверхность башмака, соприкасающаяся с цепью, покрыта особо прочным полимерным материалом. Этот материал довольно долговечен, но при его износе из-под капота начинают доноситься громкие стуки от биения цепи о блок цилиндров.
Масляный штуцер натяжителя — это устройство, к которому крепится башмак. Из-за этого штуцера башмак выдвигается и давит на цепь ГРМ, если она ослабевает, и задвигается обратно, когда цепь натягивается. К штуцеру подключена масляная магистраль высокого давления с датчиком давления масла. При провисании цепи при запуске двигателя датчик фиксирует снижение давления в магистрали. Это снижение компенсируется подачей дополнительной порции масла, которая давит на поршень в штуцере. В результате башмак выдвигается и гасит вибрацию цепи.
Масляные шутцеры натяжителей отличаются надёжностью и долговечностью: 1 — колпачковая гайка; 2 — корпус; 3 — стержень; 4 — пружинные кольца; 5 — пружина плунжера; 6 — шайба; 7 — плунжер; 8 — пружина стержня; 9 — сухарь
Успокоитель цепи ГРМ представляет собой металлическую пластину, установленную перед натяжительным башмаком на противоположной стороне цепи. Его назначение — гашение остаточной вибрации цепи ГРМ после того, как её придавит натяжительный башмак. Именно за счёт успокоителя достигается окончательная стабилизация цепи и синхронная работа коленвала и вала ГРМ.
Без успокоителя полностью погасить вибрацию цепи ГРМ ВАЗ 2106 невозможно

Виды натяжительных систем

механические;
гидравлические.

Сначала была разработана механическая система, в которой натяжительный башмак приводился в действие силой упругости обычной пружины. Так как пружины с башмаками давили на цепь непрерывно, такая система быстро изнашивалась.

На смену механической пришла гидравлическая система успокоения, которая и используется на ВАЗ 2106. Здесь движение башмака обеспечивается специальным гидравлическим штуцером, в который по мере необходимости подаётся масло. Такая система служит гораздо дольше, а проблем с её обслуживанием у водителя заметно меньше.

Где находится гидронатяжитель цепи Нива Шевроле и его неисправности

Гидравлический натяжитель играет важную роль в механизме, который распределяет газ. Без этого устройства не будет выполняться работа двигателя. Со временем вращающие детали ослабляются и растягиваются, и даже могут ломаться. Цепь ГРМ изнашивается, и это естественно, только нужно вовремя исправлять ситуацию. Непригодная цепь газоразделяющего механизма лишает вас возможности управлять нормально функционирующем средством передвижения. Именно поэтому необходимо установить гидронатяжитель цепи на машину Нива Шевроле.

Проверяем исправность натяжителя

Проверить, не ослаблен ли натяжитель, совсем несложно: нужно оттянуть цепь от звездочки. Желательно регулярно проверять гидравлический натяжитель на исправность, например, каждую сотню тысяч км. В случае когда владелец автомобиля замечает какой-то нетипичный звук в капоте, похожий на шум деятельности мотора, он должен сразу же проверить натяжение. Деталь расположена под капотом, открыв который вы найдете охладительные трубки. Именно под этими деталями располагается гидравлический натяжитель.

Замена

Если цепь растянулась, то вам нужно не только поменять гидронатяжитель, но и все остальные детали, то есть дополнительно сменить цепь, сальники и прокладки. Для того чтобы поменять гидравлический натяжитель, не нужно обладать глубокими познаниями или недюжинной силой. Это может сделать каждый владелец автомобиля Нива Шевроле.

Предлагаем вам ознакомиться с подробной инструкцией:

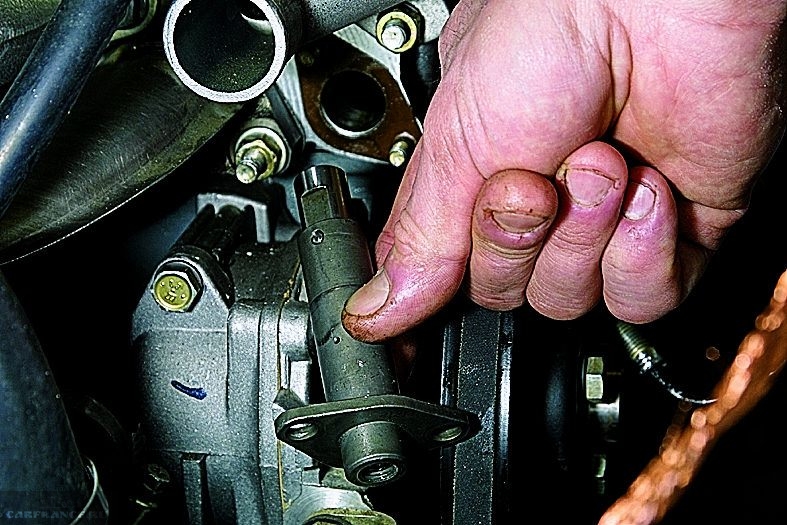

Открутите штуцер трубки, используя гаечный накидной ключ. Извлеките трубку, иначе она будет мешать в дальнейшей работе.
Теперь открутите две гайки крепления гидронатяжителя.
Извлекайте устройство с посадочного места. Вместе с гидравлическим натяжителем вытяните прокладку – ее нужно заменить на новую.
Устройство обязательно замените на новое, оно не подлежит ремонту. Проверьте, идентична ли конструкция нового гидравлического натяжителя со старым отработанным образцом. Перед тем как установить его, промажьте прокладку герметиком. Это необходимо сделать для того, чтобы избежать вытекания масла.
Установленное устройство зафиксируйте двумя крепежными гайками.
Теперь вставьте трубку и закрепите ее.

Прочитав эту статью, вы, уважаемые автомобилисты, теперь знаете, как переустановить гидравлический натяжитель, не обращаясь на СТО. Если ваш автомобиль прошел больше сотни тысяч километров, необходимо проверить натяжение цепи, даже если характерные звуки не были замечены.

Замена гидронатяжителя.

None Для замены понадобиться следующий порядок действий и набор инструментов:

гаечный ключ на 10, для отключения штуцера трубки подведения масла к гидронатяжителю.
После этого штуцер ослабляется и трубка отводиться вверх.
С помощью ключа на 10 убираем гайки которые удерживают натяжитель.
После этого устройство можно извлечь и установить новое.
Старый натяжитель ремня ГРМ не подлежит ремонту. Перед установкой новой запчасти посадочное место необходимо промазать герметиком, чтобы не допустить вытекание масла.

Установка новой детали осуществляется в обратном порядке:

Натяжитель вставляется в посадочное место. Деталь должна быть идентична той, которая рекомендуется заводом изготовителем.
Затягивается двумя гайками. При закручивании не надо прилагать излишние усилия, чтобы не сорвать резьбу.
Закрепляем трубку для подведения масла к гидронатяжителю.

Важно помнить, что без замены цепи ГРМ можно не устранить проблему, поскольку цепь может быть растянута на столько сильно, что этот износ не будет компенсироваться новым натяжителем. Привет! Расскажу о ситуёвине, которая приключилась около месяца назад

В общем, ехал я из ННовгорода(35 км), когда уезжал оттуда все было норм. Приехал домой, остановился возле магазина, сходили закупились, завожу машину а в ответ железный грохот. Ну понятное дело заглушил, полез под капот смотреть. Помня недавний ремонт на старой, посмотрел все что на ремне- все оказалось норм. Завел еще раз, и держась за клапанную крышку немного прибавил газу, ну и отдачу слышно сразу. Незнай сколько по трассе так проехал, но в натяг то не страшно, главное чтоб при запусках не перескочила. Доехал сразу в магаз, купил прокладку клапанной крышки за 90р и успокоитель за 110р (как самого вероятного виновника, чтоб не бегать потом). На следующий день вскрытие показало

Привет! Расскажу о ситуёвине, которая приключилась около месяца назад. В общем, ехал я из ННовгорода(35 км), когда уезжал оттуда все было норм. Приехал домой, остановился возле магазина, сходили закупились, завожу машину а в ответ железный грохот. Ну понятное дело заглушил, полез под капот смотреть. Помня недавний ремонт на старой, посмотрел все что на ремне- все оказалось норм. Завел еще раз, и держась за клапанную крышку немного прибавил газу, ну и отдачу слышно сразу. Незнай сколько по трассе так проехал, но в натяг то не страшно, главное чтоб при запусках не перескочила. Доехал сразу в магаз, купил прокладку клапанной крышки за 90р и успокоитель за 110р (как самого вероятного виновника, чтоб не бегать потом). На следующий день вскрытие показало

None Долго ковырялся именно доставая куски старого успокоителя, потому что сначала не хотел звездочку откручивать и цепь мешала. Но в итоге все равно пришлось снять, потому что новый никак не лез.

Вот кстати чистенький движок, масло после покупки ЛиквиМолли полусинь, прошел 10000. Метки на всякий случай проверил, все норм. Вдруг кто не в курсе ))) пару фоток из интернета

Метка на шкиве коленвала напротив ДПКВ

при этом метка на звездочке распредвала в таком положенииДомкратить не стал, проворачивал толкая на пятой передаче.Ну с этим все понятно, поставили собрали, НО… завел и один хер гремит. И тогда я все-таки решился…поставить “Пилот”. Просто когда консультировался по телефону с автосервисом, такая фраза прозвучала: “Не просто так же успокоитель развалился, значит цепь не натянута была”. Так вот по ходу натяжитель у меня или помер или засорилось там что-то, разбираться я с ним не стал. Открутил нах. эту магистраль, и воткнул туда “Пилот”, купленный за 550р. Все ставил по инструкции, хреново только откручивать-закручивать потому что термостат и патрубки мешаются.

Пару слов о мехнатяжителях. Езжу на Шеви уже 4 года, и всё это время собирался заказать Исай. И вот блин пока гром не грянул, так и не сделал. Пилот конечно тоже норм, обещают 25!лет гарантии! Машина сгниет но он будет работать)))

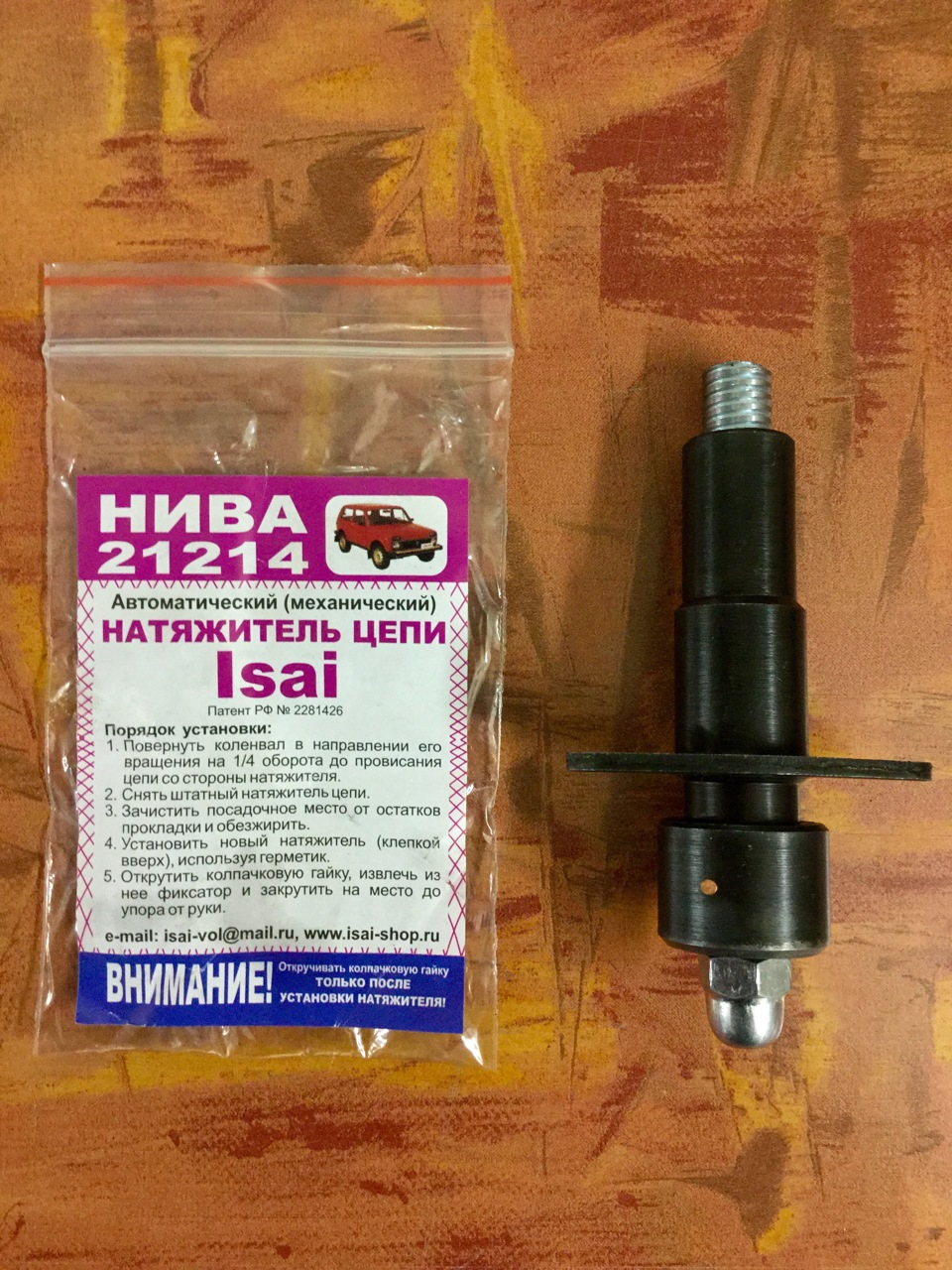

Полный размерТакая вот коробочка

Полный размери многообещающий девиз!

Стремает то что много подделок, я даже сам до конца не уверен что купил оригинал, хотя вроде выглядел добротно, и прошел регистрацию на сайте по вкладышу из коробки. Ситуация такая, что я в двух проверенных магазинах смотрел, и они не похожи на тот “оригинал” который описывают на сайте. В одном магазине лежал матовый черный, я поехал в другой магаз для сравнения- там глянцевый блестящий. В итоге взял второй, но сомнения остались.

Датчик включения вентилятора ваз какая резьба
Установка динамиков в газель в штатные места
Как снять палец с шатуна ваз 2107
Установка кунга на камаз
Как снять дефлектор воздуховода ваз 2106

Пошаговая инструкция по самостоятельной замене ГРМ

Замена и регулировка натяжителя цепи грм на ниве шевроле Начинают ремонт с подготовки автомобиля к частичному разбору двигателя. Для этого машину устанавливают на яму или подъемник. Снимают защиту двигателя, сливают тосол из радиатора, демонтируют основной радиатор с вентиляторами охлаждения.Ослабляют крепление насоса гидроусилителя и генератора, снимают приводные ремни.

С кондиционером возможны 2 варианта: слить хладагент и демонтировать радиатор или аккуратно отвести его в сторону и подвесить, чтобы не оборвать шланги. Отсоединяем все шланги системы охлаждения, которые мешают в зоне ремонта. Снимаем воздушный фильтр, трос дроссельной заслонки, воздушный патрубок. В таком полуразобранном виде можно приступать непосредственно к замене цепи ГРМ.

Порядок действий по замене цепи Нива Шевроле:

Снимаем клапанную крышку на двигателе. С передней крышки откручиваем водяной насос, кронштейны генератора. Устанавливаем автомобиль на 5 передачу и ключом или головкой на 38 срываем болт крепления шкива на коленчатом валу. После снятия шкива болт можно закрутить обратно для прокручивания коленвала при установке фаз.
Откручиваем 7 болтов на передней крышке и 2 болта со стороны поддона двигателя. Снимаем успокоитель цепи. Специальным ключом отвинчиваем гайку крепления масляной магистрали гидронатяжителя и извлекают его из посадочного места. Здесь может понадобится ключ на 22.
Крышку аккуратно поддеваем отверткой и снимаем со своего места. Перед нами открывается доступ к механизму ГРМ. На этом этапе можно визуально оценить состояние цепи, успокоителя, звездочек.
Перед тем как менять механизм на новый, требуется выставить метки зажигания согласно заводским меткам. Для этого проворачиваем ключом коленвал до тех пор пока метка на коленвале не совпадет с меткой на корпусе двигателя, а метка на шкиве распредвала не встанет напротив прилива в верхней части корпуса распределительного вала. Поршень первого цилиндра должен находиться в верхней мертвой точке, что легко контролируется через свечной колодец.
Отгибаем отверткой фиксирующую шайбу. Откручиваем болт на 17 крепления звездочки распредвала и снимаем шкив вместе с цепью. Снимаем остальные звезды и оцениваем их состояние. Выработка может быть незаметна на первый взгляд, но все вместе дает реальное смещение на несколько градусов относительно нормального положения фаз ГРМ. Поэтому меняем весь узел в сборе.

Протираем ветошью посадочные места и стыки крышки от старых загрязнений. Можно использовать уайт-спирит для очистки и обезжиривания поверхностей. Сальник коленвала заменяем каждый раз при снятии передней крышки. Деталь копеечная, а замена достаточно трудоемкая.
Сборка механизма ГРМ происходит в обратном порядке. Первыми на свои места встают звездочки маслонасоса и коленчатого вала, на них надевается новая цепь. Её предварительно смазывают чистым маслом. Вращая шестерню маслонасоса, добиваются оптимального натяжения цепи и затем уже надевают на верхнюю звездочку. В идеальном варианте шкив распредвала должен сразу встать на шпонку, а метки совместиться. Если этого не произошло — допускается слегка провернуть коленчатый вал ключом.
Взводим натяжитель цепи и ставим его на свое место. Закручиваем болты и вытаскиваем чеку – механизм должен натянуться. Если все собрано правильно, то после нескольких оборотов метки на валах остаются на месте. При неправильной установке и нарушении фаз ГРМ провернуть коленвал невозможно или происходит убегание меток.
Окончательно затягиваем болты динамометрическим ключом до нужного момента. Загибаем стопорные шайбы. Устанавливаем переднюю крышку на прокладку или специальный герметик. Ставим на место помпу с новой прокладкой. Прикручиваем кронштейны, датчик положения коленвала, присоединяем масляную трубку.
Окончательно собираем автомобиль. Подсоединяем разъемы, устанавливаем радиатор, заливаем тосол, крепим генератор, насос ГУР, натягиваем поликлиновые ремни. Если ремни покрылись трещинами или появились следы износа их лучше сразу заменить.
Запускаем двигатель и внимательно наблюдаем за его работой. Не должно быть посторонних шумов, подтеков масла и антифриза. Лампа давления масла должна погаснуть сразу после пуска.

Снятие крышки ГБЦ

Машину установите на яму или рампу.

Сначала от крышки ГБЦ следует отсоединить держатели патрубка усилителя тормоза и приводного троса заслонки дросселя. Они крепятся на специальных кронштейнах на левой и правой стороне блока.

Далее 10-миллиметровым ключом отвинтите болт, фиксирующий муфты воздуховодов. Отодвиньте его в сторону. За ним отверткой немного ослабьте хомут вентиляционного патрубка картера, которым тот присоединяется к воздуховоду. Теперь 10-мм головкой отверните болты, удерживающие крышку ГБЦ. Порядок здесь не важен.

OLYMPUS DIGITAL CAMERA

После этого снимите:

кронштейны приводного троса дроссельной заслонки и экрана мотора;
прижимные шайбы крышки;
вентиляционные и воздушные шланги.

Далее остается лишь убрать крышку ГБЦ.

Этапы работ

В принципе, с заменой цепи ГРМ и установкой меток может справиться любой человек. Достаточно просто быть внимательными и аккуратным. Ниже представлена инструкция по замене цепи и выставлении меток на механизме.

Что нужно подготовить?

Для начала следует купить цепочку для устройства Нивы Шевроле. Чтобы не приобрести подделку, есть верный способ проверить элемент на качество. Возьмите цепочку в руки плашмя и выставьте руки перед собой. Если вы увидите, что ее концы начали провисать, и показатель провисания превысит 1 см, то элемент лучше не приобретать. То же самое касается того, если провисание детали будет неравномерным. Помимо этого, купите:

сальник (лобовой);
новую прокладку ГБЦ;
прокладку помпы.

Поэтапная инструкция

Для начала следует установить Ниву Шевроле на ручной тормоз и демонтировать воздушный фильтр.
Отключите и сдвиньте в сторону трос воздушной заслонки, а также патрубки и электропривод.
Произведите демонтаж вентилятора, вал помпы, а также ремень генератора. Осмотрите ремень. Если на нем видны повреждения, то ремень следует заменить. Отсоедините защиту поддона и прочистите его переднюю крышку.
Гаечным ключом начните откручивать гайку храповика.
Демонтируйте клапанную пробку, а затем открутите шайбу винта шестеренки распределительного шкива.
Затем начните проворачивать коленчатый шкив, чтобы метки совпали на нем, а также на передней крышке ДВС. Также соблюдайте совпадение меток на корпусе подшипников и на шестеренках распределительного шкива.
Далее, необходимо демонтировать переднюю крышку мотора и вытащить успокоитель цепочки, а также открутить винт масляного насоса. Но вытаскивать его не нужно, достаточно только ослабить.
Затем следует снять механизм натяжения элемента. Для этого демонтируйте магистраль ММ, замените датчик давления и открутите гайки устройства. После этого натяжитель можно снять.
Демонтируйте винт на шестеренке распределительного шкива. Шестеренку можно снять. На этом разбор устройства закончен. Приступайте к монтажу новых деталей.
В первую очередь следует сменить сальник коленчатого шкива. Отработавший компонент нужно снять, а место установки зачистить от остатков старой детали. Возьмите новый сальник и смажьте его, для этого подойдет моторная жидкость. Установите его на место старого.
Теперь возьмите цепочку ГРМ и также смажьте ее. Сначала установите ее на шестеренки коленчатого шкива, потом на масляный насос и на распределительный вал. Цепь следует натягивать от звезде к звезде, при этом соблюдая положение шкивов по меткам.
Осуществите монтаж натяжного компонента ГРМ, гаечным ключом затяните все гайки. Сделав это, опять проверьте совпадение меток. Винты на шестеренках также затяните.
После этого коленчатый шкив следует провернуть несколько раз, чтобы еще раз проверить положение меток. Установите ремень генератора. Если старый износился, то установите новый ремень.
Далее, необходимо установить прокладку ГБЦ, предварительно смазав ее. Установите головку блока, после чего закрутите все штифты и гайки крышки. Произведите замену роликов, если есть необходимость. Всю последующую сборку проведите в обратной последовательности.

Снизу — старая цепь, сверху — новая

Метка на шкиве распредвала — должна быть напротив отлива на корпусе подшипников

Данная деталь

Конкретных сроков периодичности замены цепи ГРМ на Шевроле Нива не имеется. О растяжении детали свидетельствует характерный шум двигателя после того, как машина прошла 100 тыс. км или больше. Если цепь невозможно натянуть обычным способом либо она легко оттягивается от звездочки примерно на половину высоты зуба, это тоже свидетельствует о наличии проблем.

Критерием для замены может служить и проверка фаз.

Если метка на звездочке распределительного вала совпадает с меткой на корпусе подшипников РВ, а метка на шкиве коленвала в этот момент находится на 1 см ниже метки на передней крышке двигателя, цепь придется менять. То же самое нужно сделать при сколах втулок или обнаружении трещин щечек цепи Нивы.

Именно поэтому деталь нужно заменить. Слабая натяжка позволяет ей «проваливаться» между зубьями звездочек, создавая тот самый характерный шум двигателя. При колебаниях цепь может сломать успокоитель, уголок башмака, ограничительный палец.

Если же ненатянутая цепь газораспределения перескочит на пару зубьев, самой хорошей новостью в этот день станет заглохший двигатель Нива Шевроле. Либо же встреча клапанов с поршнями приведет к серьезной поломке мотора. Именно из-за этого рекомендуется чаще регулировать натяжение цепи на Шевроле Нива и заменять ее, как только нормально натяжка становится невозможной.

Натяжитель цепи. Установка.

При замене гидронатяжителя цепи, и установке механического натяжителя, я обязательно снимаю клапанную крышку, и после «выдергивания» чеки, делаю храповым ключом один целый оборот коленвала. Так можно избежать одного «подленького» момента. Провисшая цепь может выйти из канавок башмака натяжителя и успокоителя цепи, и если этого не заметить и не исправить, то возможны очень неприятные последствия (это касается однорядной цепи). Также в результате первого оборота, выбирается первичный провис цепи и как правило шток выходит сразу ещё на один-два щелчка, относительно первого отстрела.

Всю зиму слушал, как этот гад медленно но верно убивает цепь, ибо пока машина не прогреется хотя-бы до 50 градусов, гидронатяжитель саботирует свою работу, цепь пристукивает так нефигово. Почитал про автоматические натяжители, помониторил отзывы и решил ставить «Исай», был еще вариант «Пилот», но как бы не то что не хвалят, а просто редкостное…, а вот про «Исай» плохих отзывов не было))). А тут на Пасху машина просто сказала — да не поеду я больше… Мощность упала от слова «совсем», хотелось просто выходить из-за руля и толкать ее в малейшую горку. Разбор полетов прояснил, что успокоитель цепи разлетелся аж на четыре части, цепь перескочила на два (!) зуба судя по меткам. Ну, метки выставлены (притом, выяснилось, чтобы найти нижнюю, ту что на валу, надо подвиг совершить ибо не видно ее нифига), нижнюю отметил дополнительной риской нарисованной надфилем). И настал момент замены гидронатяжителя на автоматический.

Для тех, кто решится на такое действие, скажу сразу — Ребята! Не повторяйте моих ошибок, сливайте антифриз и снимайте термостат! Чтобы залезть под него и открутить верхнюю гаечку крепления натяжителя надо пальцы иметь сантиметров тридцать… а потом ее еще и обратно вкрутить желательно.

Последнюю неделю по утрам смущал звучок завода движка при первом пуске. И вот проблема диагностирована «на слух» (просто это уже не первый раз!).

Вышел из строя гидравлический натяжитель цепи (заводской). И это уже вторая поломка. В итоге цепь лупит по башмаку пока натяжитель набирает давление. Отсюда и звук. Закончится это тем же, что и в прошлый раз — облом башмака, он упадет куда-то там… в общем не хочу ждать этого чудо события.

Есть желание поменять натяжитель на механический. И сделать это самостоятельно. В машине уже многое знаю, делал. Но вот с натяжителем опыта нет.

Прошу, кто «в теме», кто ставил себе механический натяжитель рассказать чего как, дать совет, может ссылки на матчасть. Кому не жалко, прошу репост. Где-то до конца недели буду изучать что как, на выходных планирую поменять. После выложу отчет, как положено.

Всем откликнувшимся заранее спасибо!

Замена гидравлического натяжителя цепи на Нивах

Рассекающие отечественные дороги “Нивки” нового образца, известные нам больше, как Шевроле Нива, унаследовали вышеупомянутую болезнь от своего старшего собрата, ВАЗ 21214, который, в свою очередь, теперь гордо называется Lada 4×4. Но не так страшна проблема, как ее описание. Для того, чтобы сохранять силовой агрегат в исправном состоянии, достаточно всегда держать руку на его пульсе: прислушиваться к посторонним звукам, регулярно проводить ТО после 60-100 тыс. километров пробега и не пускать проблему на самотек.

Спасибо за подписку!

Если путем замены одного гидронатяжителя на новый решить проблему посторонних шумов не удалось — можно решиться на установку устройства механического образца. Зайдя на автомобильные форумы по ВАЗ 21214, можно удивиться, как люди практически в один голос отдают свое предпочтение механике. Очень популярный в народных массах механический нятяжитель серии “Пилот”. Но это не значит, что вам надо брать обязательно именно его, среди механики есть очень много достойных предложений, да и стоят они не так уж и дорого. Чтобы удлинить изделие для Шевроле Нива — достаточно просто наварить дополнительную втулку на плунжер.

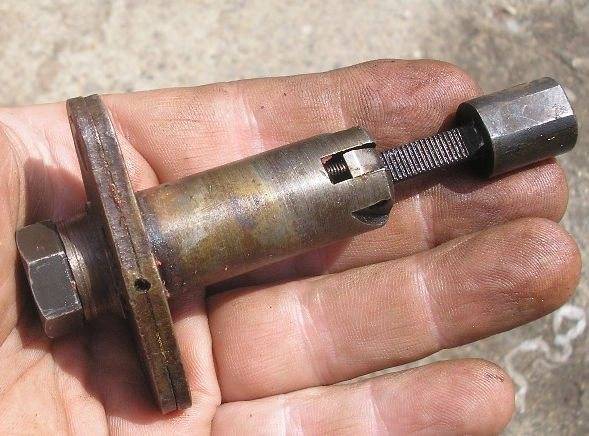

Механический натяжитель цепи

Обращаем ваше внимание, что простая замена отработанного гидронатяжителя ВАЗ 21214 на новый — не есть правильный выход из сложившейся ситуации. Как минимум, необходимо поменять цепь ГРМ, которая явно находится в критическом состоянии, одноразовые резиновые уплотнительные прокладки в виде колечек и сальники

И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ 21214, то что касается цепи ГРМ — это уже повод для отдельной статьи

И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ 21214, то что касается цепи ГРМ — это уже повод для отдельной статьи.

Элементы механизма натяжения цепи: 1 – цепь; 2 – башмак натяжителя; 3 – трубка подвода масла к натяжителю (вариант 2); 4 – трубка подвода масла к натяжителю (вариант 1); 5 — болт крепления тубки; 6 — натяжитель цепи; 7 — звездочка распределительного вала; 8 – успокоитель; 9 – переходник; 10 – болт крепления трубки; 11 – датчик контрольной лампы давления масла; 12 — звездочка валика привода масляного насоса; 13 – звездочка коленчатого вала.

При износе башмака натяжителя цепи диапазон срабатывания натяжителя становится недостаточным для восстановления натяжения цепи. В этом случае замените башмак.

Вам потребуются: ключи «на 10», «на 13», «на 17», специальный ключ для гайки крепления шкива коленчатого вала, отвертка, монтажная лопатка, молоток, бородок.

1. Снимите натяжитель цепи привода распределительного вала (смотри «Замена натяжителя цепи привода распределительного вала»).

2. Ослабьте натяжение ремня привода насоса гидроусилителя рулевого управления (смотри «Проверка натяжения и регулировка ремня привода насоса гидроусилителя») и снимите ремень.

3. Отсоедините колодку проводов от датчика положения коленчатого вала.

4. Отсоедините от двигателя насос гидроусилителя рулевого управления, для чего выверните два передних болта крепления кронштейна насоса,…

6. …верхний болты и отведите насос в сторону вместе с кронштейном и шлангами.

7. Отверните гайку крепления шкивов и снимите шкивы.

8. Отверните три болта крепления поддона к крышке привода распределительного вала и ослабьте (отвернув на 2-3 оборота) затяжку двух соседних с ними болтов крепления поддона к картеру двигателя.

9. Отверните остальные болты и гайки крепления крышки привода распределительного вала и,…

10. …поддев отверткой, снимите крышку и…

11. …ее прокладку.

12. Снимите натяжитель цепи привода распределительного вала (смотри «Замена натяжителя цепи привода распределительного вала»).

13. Выверните болт крепления башмака натяжителя и…

14. …снимите башмак.

15. Установите новый башмак натяжителя и снятые детали в порядке, обратном снятию.
