Блоки предохранителей и реле газель некст

Рекомендации по выбору места установки

Правильное выбор места установки клаксона важно для обеспечения безопасности и комфорта водителя и пассажиров Газели Некст. Вот несколько рекомендаций, которые помогут вам выбрать наиболее эффективное место для установки клаксона:

1. Учитывайте акустические свойства

При выборе места установки клаксона, необходимо учесть его акустические свойства. Убедитесь, что клаксон расположен в месте, где звук будет максимально слышен и различим водителями и пешеходами. Избегайте установки клаксона внутри кузова или за преградами, так как это может значительно ослабить его звуковые характеристики.

2. Следуйте рекомендациям производителя

Производитель Газели Некст рекомендует устанавливать клаксон на передней части автомобиля, обычно рядом с радиатором или под бампером. Это позволяет обеспечить оптимальное распространение звука и улучшить его восприятие. Если вы не уверены в правильном месте для установки клаксона, обратитесь к руководству по эксплуатации или к сервисной документации производителя.

Помните, что неправильная установка клаксона может повлечь за собой не только ухудшение его функциональности, но и нарушение правил дорожного движения. Поэтому рекомендуется доверить установку клаксона квалифицированным специалистам или следовать рекомендациям производителя.

Предохранители в салоне Газель Некст

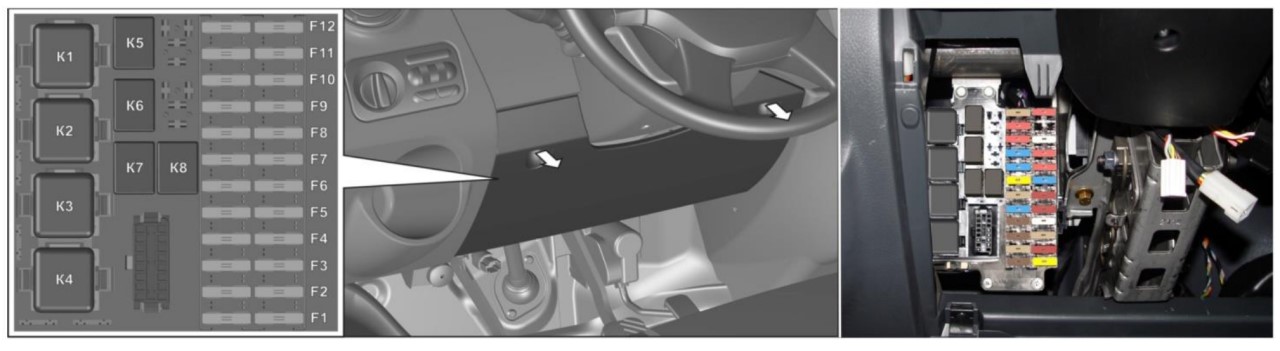

Предохранители в салоне находятся внизу панели под крышкой

Блок предохранителей и реле в салоне Газель Некст

Блок предохранителей в салоне Газель Некст расположен со стороны водителя в нижней части панели управления. Монтажный блок закрыт защитной крышкой.

Описание

Место размещения связанной с клаксоном системы

На Газели Некст клаксон размещается в специальном отсеке на передней части автомобиля. Он обычно расположен рядом с радиатором и может иметь различную форму и размеры в зависимости от модели.

Клаксон обеспечивает громкий и заметный звук, который служит сигналом для окружающих. Он активируется нажатием на кнопку на рулевом колесе или на специальную кнопку на панели приборов.

Расположение клаксона внутри автомобиля

Для того чтобы обеспечить удобство управления и доступ к клаксону, он часто размещается внутри кабины автомобиля. Это делает возможным быстрое реагирование и использование клаксона в случае необходимости.

Клаксон может быть расположен на рулевой колонке, под рулем или на панели приборов. Место размещения может отличаться в зависимости от конкретной модели автомобиля, но обычно оно выбирается таким образом, чтобы водитель мог легко найти и активировать клаксон в случае аварийной ситуации или необходимости предупредить других участников дорожного движения.

Технические характеристики системы клаксона

Система связанная с клаксоном Газели Некст включает в себя электрические компоненты, такие как реле, провода и кнопки. Она напрямую подключается к электрической сети автомобиля и имеет защиту от короткого замыкания.

Клаксон может иметь различные характеристики звука, такие как громкость и тональность. Они зависят от типа и модели установленного клаксона.

Общая цель размещения клаксона Газели Некст состоит в том, чтобы обеспечить безопасность и общую информацию для всех участников дорожного движения. Расположение и характеристики клаксона созданы таким образом, чтобы максимально эффективно выполнять свои функции и предупреждать о возможных опасностях на дороге.

Двигатели: дизель, бензин, газ

Основной двигатель — дизель Cummins на 150 л.с. — изменений не претерпел. С ним с конвейера сходила примерно половина ГАЗелей, а тяжелые модификации выпускались только с ним.

Бензиновый Evotech вырос в объеме с 2,7 до 3 литров, по мощности — со 107 до 122 сил. Мотору улучшили надежность и тяговые характеристики. Большая часть ГАЗелей Next с ним продавалась в битопливных исполнениях под пропан-бутан и метан — все три варианта мотора перешли на модель NN.

С фольксвагеновским дизелем 2.0 отдачей 136 сил сделали около 200 Некстов. Почему так мало? Причины — политические (санкции). Так что в ближайшее время этот мотор на новой ГАЗели не появится.

Снятие сигнала

Если сигнал на Газели стал звучать не так, как следует, его снимают и регулируют, закрепив в слесарных тисках за кронштейн.

• На обратной стенке корпуса располагается винт, с помощью которого можно регулировать его звучание.
• Повернув отверткой головку винта в одну из сторон, можно добиваться более нормального звучания, в после этого зафиксировать винт стопорной гайкой.

Демонтаж сигнала

Инструкция по разборке сигнала будет примерно следующей:

• отворачиваем винты, находящиеся по его окружности;
• снимаем крышку, а затем и резонатор с мембраной;
• проводим внешний осмотр изоляции и деталей;
• мембрана подлежит замене, если на ее корпусе будут обнаружены трещины;
• спекшиеся контакты заменяем, (можно даже используя детали Волги) а подгоревшие, окисленные или грязные – зачищаем мелким наждаком;
• устранив данные неисправности, собираем сигнал и регулируем зазор между сердечником и якорем, который может быть в диапазоне от 0,05 до 0,5 мм;
• для изменения громкости звучания можно установить прокладку между мембраной и корпусом;
• в собранном виде сигнал регулируем винтом, который стопорим контргайкой.

Где находится и как работает клаксон ГАЗель Next?

Работа клаксона осуществляется путем нажатия на кнопку или рычаг, которые активируют электрический сигнал. При нажатии на клаксон, происходит замыкание контакта, что запускает электромагнитный механизм внутри клаксона. Электромагнит создает вибрации, которые генерируют звуковые волны, формируя характерный звук автомобильного сигнала.

Клаксон ГАЗель Next, как правило, имеет две тональности – высокочастотную и низкочастотную, которые можно выбрать в зависимости от обстоятельств и цели использования. Высокочастотный тон звука заметнее при движении в городе, а низкочастотная тональность больше соответствует автомобилю большегрузной категории.

Важно помнить, что использование клаксона должно соответствовать Правилам дорожного движения и ограничиваться необходимостью предупреждения о потенциальной опасности. Несоблюдение этих правил может привести к созданию шумового загрязнения и созданию аварийной ситуации на дороге

Комфорт — как в легковой

Улучшилась шумо- и виброизоляция, на водительском кресле 11 разных настроек, включая подрессоривание с адаптацией к массе седока. Десятки мест для хранения мелочей, шесть точек подключения: две розетки на 12 В, два USB-порта в верхней части панели и два на потолке. Последние предназначены для видеорегистратора и тахографа.

Обогреваются зеркала, сиденья, ветровое стекло. Чуть позже появится еще и обогрев руля. У пассажирского сиденья — удобный многофункциональный подлокотник. В базовую комплектацию входят мультимедийная система, бесключевой доступ, кнопка запуска двигателя, маршрутный компьютер, круиз-контроль, датчики дождя и света. Кондиционер идет за доплату.

Рассмотрен автомобиль Газель Некст выпущенные в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 годах.

Определение неисправностей

Несмотря на то, что цена такого вида работ не настолько велика, многие автолюбители будут рады выполнить этот ремонт своими руками. Чтобы привести в действие сигнал, на клеммы нужно подать 12-вольтовое напряжение с силой тока около 15 ампер. О повышении вольтажа мотоциклов вы сможете прочесть в другом разделе сайте.

Главными неисправностями звукового оборудования можно назвать следующие:

• звучание становится неестественно хриплым;
• сигнал отсутствует вообще.

Прежде всего, нам понадобится определить, исправна ли электропроводка на Газели.

Начнем с проверки работоспособности предохранителя:

1. В этих автомобилях 20-амперный предохранитель находятся вместе с реле сигнала в монтажном блоке, который располагается в кабине на передней панели. Если визуально предохранитель выглядит исправным (отсутствуют видимые черные пятна), то нужно проверить работу реле звукового устройства. Найти его в автомобиле поможет схема проводки Газели.
2. Подаем напряжение непосредственно с клемм АКБ на пару звуковых сигналов. Поскольку замена проводки Газели и сигналов в частности, является довольно трудоемким занятием, то многие водители предпочитают эксплуатировать свою машину вообще без него. Неудобное расположение обусловлено частым возникновением проблем из-за того, что на клаксон попадают вода и грязь при движении по мокрой дороге.

Тщательно зачищаем контакты

Электропроводка Газель подсказывает нам о том, что вибрационный звуковой сигнал собирается по 2-х проводной схеме. Он обладает громкостью не менее 105 децибел, а количество витков в электромагнитной катушке достигает 175. Кроме сердечника и обмотки, проводка на Газель на участке этого устройства может быть некачественной из-за плохих контактов либо клемм.

Плохие контакты препятствуют перемещению штока, на котором располагается мембрана, что и вызывает звук фальшивой тональности. Нарушение в работе сигнала может быть проводами. Схема проводки на Газели устроена таким образом, что при замыкании проводов на массу будет сгорать предохранитель.

Чтобы выяснить, не разорван ли один из проводов, прозвоните тот, который тянется от самого сигнала до реле. С другой стороны, особенностью, которой обладает эл проводка этих машин, является то, что от сигнала отходит всего 1 провод. По пути следования он раздваивается в жгуте проводки. Оба провода соединяются со штекерами сигналов по левой и правой сторонам моторного отсека.

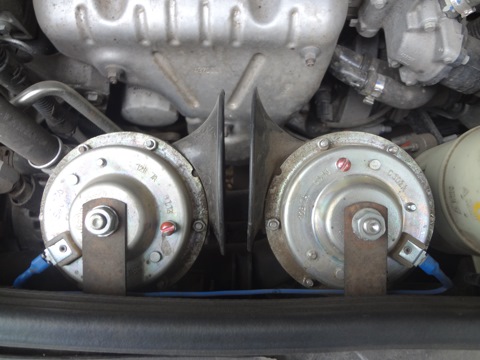

Звуковые сигналы соединены одним проводом

Замкнул звуковой сигнал. Газель Некст ⇐ ГАЗ

Дак сними кнопку на руле и посмотри в чём дело. Может обмотка в самом сигнале коротнула, проверь его или провод на сигнал коротнул где то на массу

Zordon000: Стою в уфе под грузом, актрос пишет 4344 Компонент датчика включения диапазона вне допустимой границы параметров,что делать

Что это за бред ? Ты определись на актросе ты или на казели Смотрим ссылку —> 4344 Компонент датчика включения диапазона вне допустимой границы параметров

сразу искать проблему в реле неправильно. сначала нужно найти сам сигнал и проверить его. коррозия знаете ли.

Хотел спросить, так как появился грузовик недавно. Не могу понять, где у него находится улаксон, и как его заменить?

Навороченная мультимедиа, запуск с кнопки, камеры по кругу. По уровню оснащения, комфорту и безопасности NN далеко ушла от предшественницы Next. И уже не уступает зарубежным маркам.

Отсутствие звука

Если Газель Некст не издает звук гудка, это может быть вызвано следующими причинами:

• Неисправность гудкового реле. Попробуйте заменить реле на новое и проверить работу гудка.
• Сломанная проводка. Проверьте состояние проводов, подключенных к гудковому реле. Если проводка повреждена, замените ее или восстановите.
• Неисправная кнопка гудка. Проверьте кнопку гудка на предмет повреждений или замените ее на новую.
• Проблемы с электрооборудованием. Проверьте целостность и правильное подключение всех электрических компонентов, таких как предохранители и реле.

Если вы не уверены в своих навыках или не можете самостоятельно определить причину отсутствия звука гудка, рекомендуется обратиться к квалифицированному специалисту для диагностики и решения проблемы.
