Сгорел предохранитель генератора приора причины

Как выбрать

Решив заменить реле или предохранитель в «Приоре», отнеситесь со всей ответственностью к их выбору и покупке. Ни в коем случае не стоит покупать копеечные детали непонятного качества и происхождения.

Лучше отдать предпочтение оригинальным изделиям, произведенными на авто-ВАЗ. В крайнем случае, купите реле или предохранители какой-нибудь из известных фирм, как, например, Bosh, Hella или Tesla.

Самые различные, на первый взгляд сложные поломки в электрооборудовании вашего автомобиля могут скрываться элементарно под крышкой монтажного блока предохранителей. Это и залипшие или несрабатывающие реле, перегоревшие предохранители или дорожки. Любые работы по устранению поломок в электрике Приоры рекомендуем начинать именно отсюда.

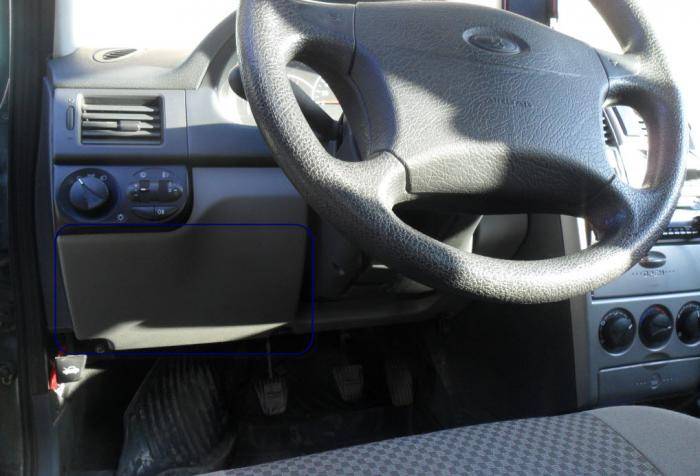

Монтажный блок Приоры расположен в панели приборов с левой водительской стороны внизу и закрыт крышкой — на фото его расположение выделено синей рамкой:

Что бы получить доступ непосредственно к самим предохранителям и реле, нужно отвернуть три защелки, которые держат крышку, на фото выделены красным:

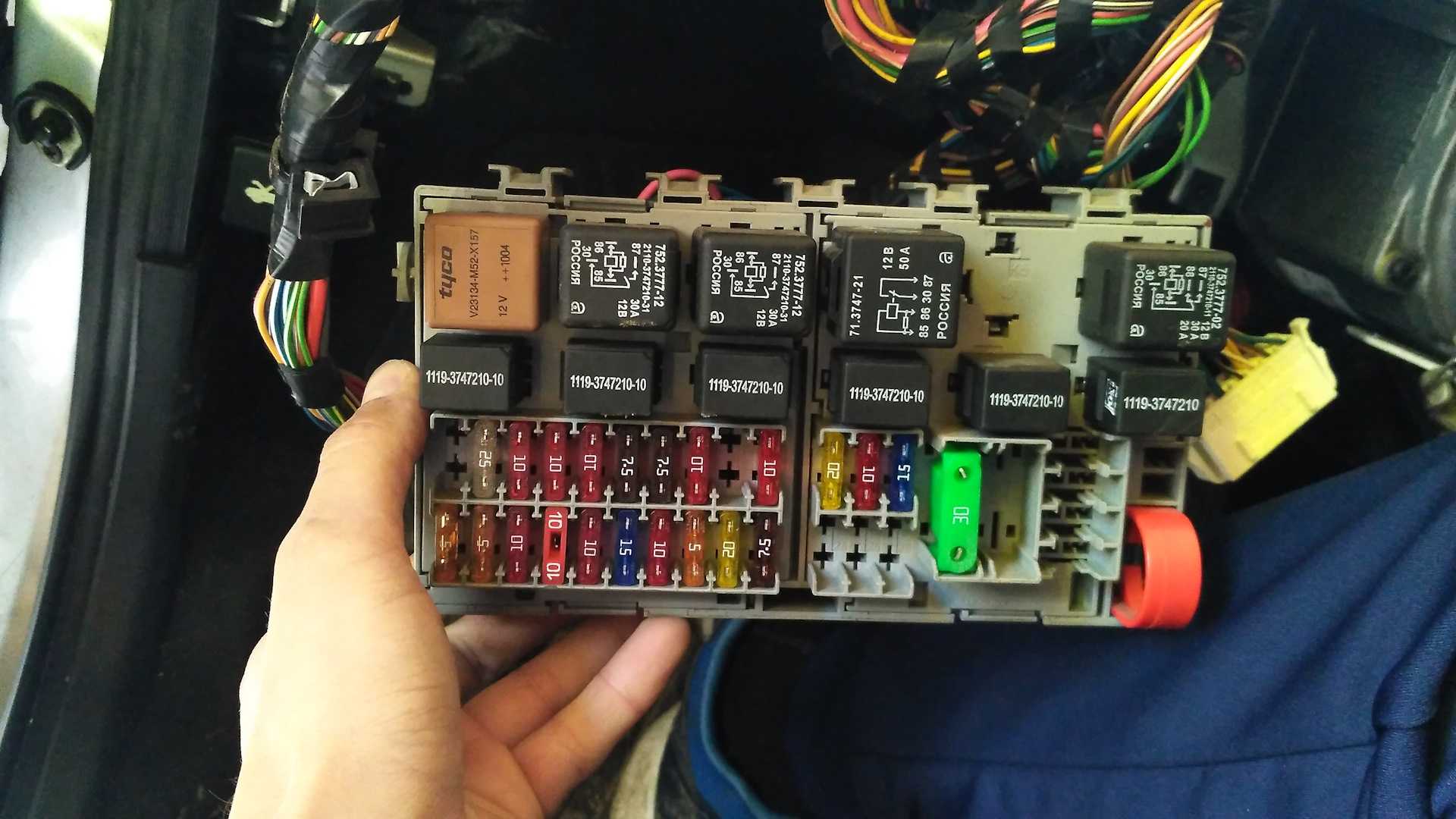

Сняв крышку, мы видим сам блок:

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.

За что отвечают предохранители в монтажном блоке ВАЗ 2170, 2171, 2172 (Лада Приора).

№ предохранителя в монтажном блоке (Приора)	Сила тока, Ампер	Защищаемая цепь
F1	25	Электровентилятор системы охлаждения двигателя (Приора)
F2	25	Обогрев заднего стекла (Приора)
F3	10	Дальний свет (правая сторона) (Приора)
F4	10	Дальний свет (левая сторона) (Приора)
F5	10	Звуковой сигнал (Приора)
F6	7.5	Ближний свет (левая сторона) (Приора)
F7	7.5	Ближний свет (правая сторона) (Приора)
F8	10	Тревожный сигнал (Приора)
F9	25	Вентилятор отопителя (Приора)
F10	7.5	Комбинация приборов, освещения салона, стоп сигнал Приоры
F11	20	Стеклоочиститель, обогрев заднего стекла Приоры
F12	10	Вывод № 15 от приборов (Приора)
F13	15	Прикуриватель Приоры
F14	5	Габаритный свет (левая сторона), Приора
F15	5	Габаритный свет (правая сторона), Приора
F16	10	Вывод № 15 системы ABS Приоры
F17	10	Приоры левая
F18	10	Приоры правая
F19	15	Обогрев сидений Приоры
F20	5	Блок управления иммобилизатором Приоры
F21	7.5	Задний противотуманный свет Приоры
F22-30	—	Резервное место для предохранителей в Приоре
F31	30	Блок управления электропакетом автомобиля Приора
F32	—	Резервное место для предохранителя в Приоре

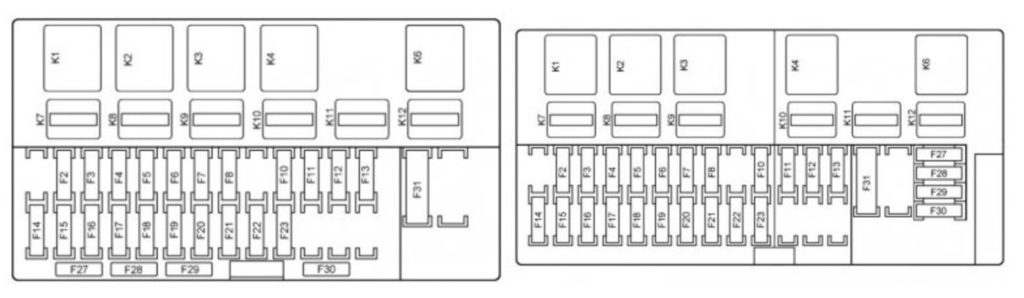

Расположение реле и предохранителей в монтажном блоке:

1, 2 – пинцеты; K1 – реле включения электровентилятора радиатора системы охлаждения двигателя; K2 – реле включения обогрева заднего стекла; K3 – реле включения стартера; K4 – дополнительное реле (реле зажигания); K5 – место для резервного реле; K6 – реле включения омывателя и очистителя ветрового стекла; K7 – реле включения дальнего света фар; K8 – реле включения звукового сигнала; K9 – реле включения тревожного сигнала; K10, K11, K12 – места для резервного реле; F1–F32 – плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. 10.

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей.

Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты

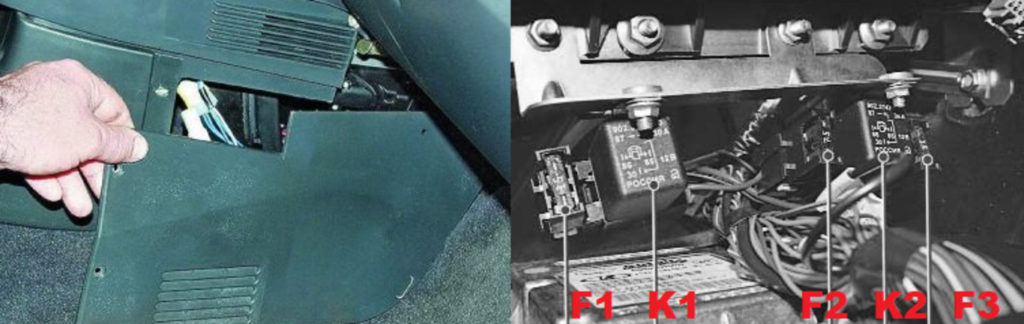

Дополнительный монтажный блок Приоры

• F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
• F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
• F3 (15 А) – предохранитель бензонасоса Приора;
• K1 – главное реле;
• K2 – место, где находится реле бензонасоса Приоры.

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф. сайта )

сайта ).

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

Источник

Что делать, если часто перегорают предохранители в Приоре

Перегорание предохранителя никогда не происходит без причины. В данном случае в цепи могло произойти короткое замыкание или серьезная перегрузка.

Если короткое замыкание может возникать по причине неполадок в электропроводке или потребителе, то перегрузки возникают только у предохранителя прикуривателя.

Использование автомобильных пылесосов, компрессоров и прочих слишком мощных устройств в гнезде прикуривателя приводят к срабатыванию плавкой вставки. Если такое происходит слишком часто, можно поднять номинал штатной вставки на 5 Ампер.

После этого можно продолжить использовать свои потребители, но необходимо постоянно проверять состояние проводки на перегрев.

В случае перегорания предохранителя сразу после замены, необходимо выполнить диагностику автомобиля на наличие КЗ в электропроводке. Доверять это лучше профессиональному автоэлектрику.

Что делать, если сгорели предохранители в схеме на Лада Приора

Проблемы с перегоревшим предохранителем Лада Приора могут возникать по следующим причинам:

• неисправность в силовой цепи: проблемы в электропроводке либо в основном потребителе;
• брак или дефект плавкой вставки, когда та фактически не соответствует заявленному номиналу и быстро перегорает. Возможно, проблема не в схеме, а в самом предохранителе;
• плохой контакт на зажимах печатной платы с предохранителем. Недостаточное усилие в месте соединения двух проводников становится причиной, т.н. переходного сопротивления. В месте плохого контакта предохранитель сильно греется, что становится причиной преждевременного перегорания плавкой вставки. Убедитесь, что ножи предохранителя надежно сидят в посадочном месте.

Перегоревший предохранитель

Предохранители могут перегорать или мгновенно, или спустя какое-то время в работе, как это понимать:

• если предохранитель сгорает моментально после его установки в цепь – это верный признак либо короткого замыкания, либо вы устанавливаете в блок плавкую вставку более низкого номинала. Подобное поведение предохранителя с большой вероятностью намекает на проблему в электрической схеме;
• если плавкая вставка перегорает спустя некоторое время: после пары минут работы, получаса или нескольких часов – это значит, что происходит перегрузка по току. Чем больше перегрузка – тем быстрее перегорает предохранитель. Как мы уже говорили выше, возможной причиной может быть и низкое качество производства, и высокое переходное сопротивление, и работа электроприемника в режиме перегрузки, и проблемы с электрической схемой Лада Приора.

Ни в коем случае не меняйте номинал предохранителя, пытаясь экспериментировать с током нагрузки. В нормальном режиме работы ток уставки подбирается несколько выше рабочего, что обеспечивает эффективную защиту электрической схемы как от перегрузок, так и от короткого замыкания. Изменение параметров работы электрической схемы может стать причиной не только выхода из строя защищаемой предохранителем линии, но также и прочих элементов электропроводки.

Особенности замены сломанных деталей

Расходники и сменные элементы автомобиля Приора часто подлежат замене. Нередко причиной становится неправильная эксплуатация прикуривателя. Заключается она в некорректном использовании слишком больших токов (от 30 до 40 ампер). Что такое прикуриватель? Это металлическая деталь, выполненная в форме спирали, корпус которой из пластика. Вставляется она в специально предназначенный для этого разъем. После нажатия прикуриватель подключается к бортовой сети, может быть удержан с помощью пластин. В это время в спирали возникает процесс нагрева.

Откручивается данный механизм просто, если он заклинивает, конструкцией предусмотрена специальная шайба. При нагреве она плавится, замыкает питание и способствует перегоранию предохранителей. Именно таким образом получается поломка блока предохранителей. Сам процесс смены деталей достаточно прост и не занимает много времени. Еще одна особенность автомобиля в том, что если внутри совмещен отопитель и кондиционер, печка может не работать вовсе.

При этом может измениться расположение на поверхности заслонки, которую потом придется удалить, и микроредуктора мотора. К последнему присоединяется кран, перекрывающий подачу тосола. Подобное расположение кондиционера невозможно для приоры, так как оно греет до указанной температуры, далее срабатывает датчик внутри салона и выключается отопитель. Машина становится такой же температуры, что и воздух снаружи.

Если в машине произошла поломка и владельцу кажется, что проблема в сменном блоке, стоит снять крышку короба и посмотреть состояние электрической проводки. Поломка может быть разной: печка, которая не греет, сломанный бензонасос или неисправная панель приборов.

Если не работает что – то другое, и причина кроется не в этом, стоит просмотреть всю электрическую цепь на предмет замыкания или перегорания. Категорически запрещено сменять конструкцию заводского типа на самодельные устройства (зажимы, скрепки, скрученные жгутики) – это влечет за собой проблемы с безопасностью. Рекомендуется воздержаться от приборов китайского производства – часто такие элементы могут быть выполнены из некачественного материала.

Алгоритм выполнения работ заключается в следующем:

• подготовьте автотранспортное средство к манипуляциям. Для этого достаточно выключить зажигание, отключить аккумулятор – просто снимите клемму;
• в зоне руля отыщите фиксаторы (стандартное количество – три), на которых держится декоративная крышка из пластмассы блока предохранителей. Для легкого открытия достаточно провернуть ручки на 90 градусов;
• далее, необходимо потянуть за накладку и снять ее, предварительно устранив держатели (чтобы не потерять). Подденьте ее снизу и откройте;
• отыщите предохранитель, требующий замены. Не забывайте, на обратной крышке блока есть четкая инструкция, схема назначения;
• чтобы демонтаж был удобен, воспользуйтесь специальными щипцами. Вытащить сгоревший блок просто, сжав его с обеих сторон. Если плавкая нить полностью выгорела, ее стоит полностью заменить. Если визуально повреждений нет, есть вероятность, что сам предохранитель не пострадал;
• смените предохранитель, подобрав идентичный, с одинаковым номиналом.

Если возникла необходимость сменить реле, алгоритм выполнения аналогичен, но при этом задействуются другие щипцы. Плотно закройте крышку блока. Для замены элементов в подкапотном пространстве достаточно проверить под капотом элементы блоков. Устранить неполадки, если таковые имеются. Обязательно проверьте аккумулятор по окончанию работ.

Описание предохранителей в блоке

Как известно автомобили Лада Приора выпускались в нескольких модификациях, следовательно, и блоки предохранителей у них тоже разные. Далее по тексту будут указаны все устанавливаемые блоки предохранителей на автомобиль Лада Приора.

В салоне расположены основной блок предохранителей и реле, и дополнительный монтажный блок предохранителей и реле.

Ниже в таблицах будут представлены предохранители, которые устанавливаются на Ладу Приору. Блоки могут отличаться в зависимости от комплектации машины, поэтому для каждой комплектации отдельная таблица.

Основной блок предохранителей и реле Приоры в комплектации «Норма» и «Стандарт»

Комплектация «Норма» Лады Приоры отличается от стандарта наличием подогрева сидений и противтуманными фарами. В комплектацию «Норма» не входит кондиционер (не путать с «Норма+»). Основной блок устанавливается под рулевым колесом.

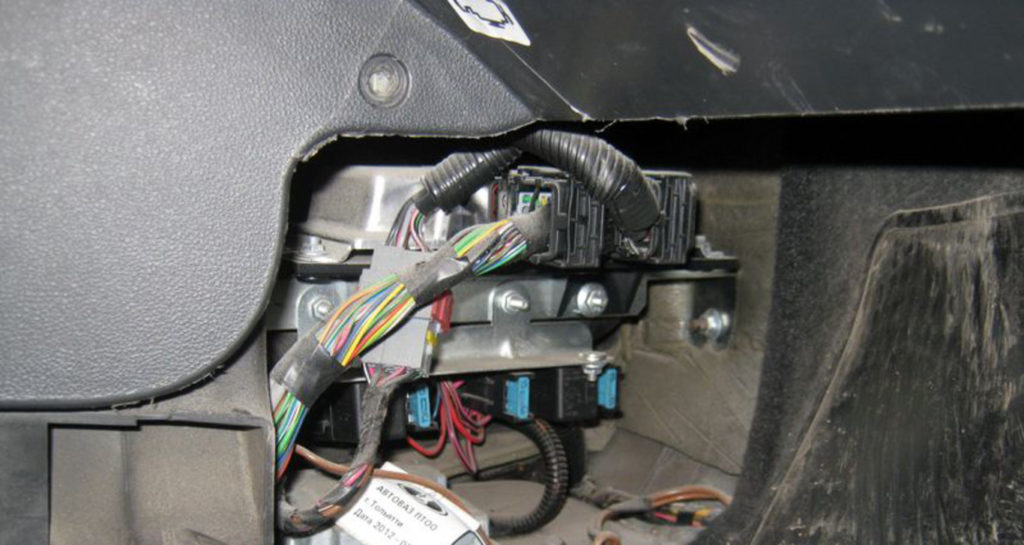

Дополнительный монтажный блок

Дополнительный монтажный блок устанавливается в ногах у переднего пассажира, для того чтобы добраться до него необходимо снять пластиковую заглушку.

Дополнительный монтажный блок не имеет отличий и не зависит от комплектации автомобиля.

Таблица предохранителей дополнительного монтажного блока

Таблица реле дополнительного монтажного блока

Силовые предохранители в подкапотном пространстве

Как было сказано выше, предохранители Лады приоры устанавливаются не только в салоне, но и в подкапотном пространстве. В некоторых комплектациях автомобилей устанавливается 2 монтажных блока в подкапотном пространстве.

Силовые предохранители устанавливаются на все автомобили лада приора вне зависимости от комплектации.

Таблица силовых предохранителей в подкапотном пространстве

Предохранители автомобилей с климатическими системами

В автомобилях в которых установлен кондиционер устанавливается дополнительный монтажный блок в подкапотном пространстве отвечающий за работу климатической установки.

В блоке климата устанавливаются реле и предохранители поэтому отдельной таблицы для них нет.

Описание и назначение предохранителей в салоне Лады Приора

Салонный блок является основным. Именно от него по кузову расходятся все остальные потребители. В зависимости от комплектации, плавкие вставки и реле могут иметь разное назначение. Более подробно все расписано в таблицах.

Таблица салонных предохранителей:

Номер	Номинал	Стандарт/норма	Норма+кондиционер/Люкс
F1	25	Вентилятор охлаждения	Запасной
F2	25	Обогрев заднего стекла	Питание реле обогрева стекла, блок управления электропакетом, элемент обогрева заднего стекла, питание монтажного блока
F3	10	Дальний свет правой блок-фары	Дальний свет правой блок-фары, щиток приборов, индикатор дальнего света на щитке
F4	10	Дальний свет левой блок-фары	Дальний свет левой блок-фары
F5	10	Клаксон	Питание реле клаксона, питание монтажного блока, включение тревожного сигнала штатной охранной системы
F6	7,5	Ближний свет левой блок-фары	Ближний свет левой блок-фары
F7	7,5	Ближний свет правой блок-фары	Ближний свет правой блок-фары
F8	10	Сигнал тревоги штатной сигнализации	Питание монтажного блока, сигнал тревоги штатной сигнализации
F9	25	Отопитель	Запасной
F10	7,5 или 10	Салонный плафон, подсветка щитка приборов, стоп-сигнал	Щиток приборов, концевой выключатель стоп-сигнала, лампы сигналов торможения, освещение салона, дополнительный стоп-сигнал
F11	10 или 20	Мотор стеклоочистителя	Питание монтажного блока, стеклоочиститель, кнопка обогрева заднего стекла, очиститель заднего стекла, блок управления подушек безопасности
F12	20/10	«Плюс» после замка зажигания	Щиток приборов, ЭБУ электропакета, ЭБУ электромеханического усилителя руля, концевой выключатель лампы заднего хода, блок управления штатных парктроников
F13	15	Прикуриватель	Прикуриватель
F14	5	Габарит левой блок-фары, освещение номерного знака и багажника	Габаритный свет по левому борту, щиток приборов, индикатор включенного света, освещение номерного знака и багажника, ЭБУ электропакета
F15	5	Габаритный свет правой блок-фары	Габаритный свет по правому борту, плафон вещевого ящика
F16	10	Питание АБС	Питание АБС
F17	10	Левая ПТФ	Левая ПТФ
F18	10	Правая ПТФ	Правая ПТФ
F19	15	Обогрев сидений	Выключатель обогрева сидений, элементы обогрева
F20	5 или 10	Иммобилайзер	Выключатель и сигнализатор рециркуляции воздуха в салоне, питание монтажного блока, реле ближнего света и габаритов, питание реле вентилятора отопителя, ЭБУ стеклоочистителя, ЭБУ климат-контроля, датчик света и дождя
F21	7,5 или 5	Задние ПТФ	Аварийная сигнализация, ЭБУ климат-контроля, питание колодки диагностики
F22	20	Запасной	Мотор стеклоочистителя – автоматический режим очистки, питание монтажного блока, питание реле высокой скорости стеклоочистителя
F23	7,5	Запасной	Блок управления стеклоочистителем
F24	—	С 24 по 30 Резерв	С 24 по 30 Резерв
F25	—	—	—
F26	—	—	—
F27	—	—	—
F28	—	—	—
F29	—	—	—
F30	—	—	—
F31	30	ЭБУ электропакета	ЭБУ электропакета
F32	—	Запасной	Запасной

Таблица Реле:

Номер реле	Обозначение
K1	Электровентилятор охлаждения (Норма) или ближнего света (комплектация ЛЮКС)
K2	Обогрев стекла
K3	Реле стартера
K4	Реле зажигания
K5	Резерв
K6	Реле омывателя и стеклоочистителя
K7	Реле дальнего света фар
K8	Звуковой сигнал
K9	Сигнал тревоги штатной сигнализации
K10	Реле ПТФ
K11	Обогрев сидений
K12	Запасной

Чтобы запитывать цепи ЭБУ двигателя, в салоне также размещают небольшой блок плавких вставок и реле под торпедо в центральной части салона.

Таблица дополнительного монтажного блока:

Наименование	Номинал	Обозначение
Предохранитель F1	15	Питание главного реле и блокировки стартера
Предохранитель F2	7,5	Питание ЭБУ
Предохранитель F3	15	Питание топливного насоса
Реле К1	—	Главное реле
Реле К2	—	Реле топливного насоса

Вставки в этом блоке перегорают реже, зато очень часто выходят из строя реле. Поэтом при неполадках топливного насоса, следует заглядывать, в первую очередь, сюда.

От каких предохранителей зависит работа прикуривателя в Приоре

Первый вопрос: где находится? Рассматривая конкретный автомобиль, а в нашем случае им является Лада Приора, необходимый нам предохранитель прикуривателя смело можете искать и непременно обнаружить в монтажном специализированном блоке, именно там он и установлен. Когда автовладелец сидит в салоне авто, все что ему потребуется на этот момент, так это глянуть вниз левее от себя.

Так называемый монтажный блок размещается снизу приборной панели, левее от рулевого колеса и прикрыт специальной защитной крышкой. Как раз под этой крышечкой вы обнаружите весь монтажный с предохранителями блок Приоры. Внизу блока находятся 2 ряда со всевозможными предохранителями. Предохранитель прикуривателя «обосновался» в верхнем ряду, а его место справа самое крайнее. Заводская маркировка гнезда предохранителя F13. Также немаловажный вопрос: какой предохранитель идет? В данном случае сила тока должна составлять 15 ампер.

Во всех без исключения моделях из РФ Лада Приора, рассматриваемый нами сейчас предохранитель прикуривателя, имеется и в основном блоке. Этот элемент ответственный, прежде всего за вентилятор, расположенный в системе охлаждения, однако обеспечивает дополнительно и работу автоприкуривателя. В подкапотном главном блоке его заводская маркировка F3, и 60 ампер ограничение соответственно по силе тока.

Проверенно опытным путем, что на популярной в РФ Приоре, нужный нам предохранительный элемент довольно часто заменять приходится. Главная причина этой неприятности заключается в том, что прикуриватель используют зачастую некорректно. Большинство автовладельцев не задумываются о том, что прикуриватель имеет обязательно ограничение по мощности и силе тока. Нельзя подключать к разъему довольно мощное устройство, также нежелательно использовать устройство, раздающее заряд на несколько приборов или гаджетов. Предохранители нужно приобретать надежные, также качественные провода для вашего авто тоже помогут сохранить общую проводку авто в надлежащем состоянии.

Источники

• https://vsepredohraniteli.ru/lada/priora.html
• https://ShineCards.ru/ts/predohranitel-prikurivatelya-priora.html
• http://priorapro.ru/elektrooborudovanie/gde-naxoditsya-predoxranitel-prikurivatelya-priora.html
• https://DiagCars.ru/41-predohraniteli-i-rele-lada-priora.html
• https://remont-inomarki.ru/predohranitel-prikurivatelja-lada-priora.html
• https://enginehack.ru/prikurivatel-priora/
• https://Vaz-Lada-Granta.com/priora/elektrika/predohranitel-prikurivatelya.html

Что нужно знать о замене предохранителя прикуривателя

Когда вы уже на 100-процентов в курсе, где находится нужный нам предохранительный элемент на LADA Priora, то уж совершенно точно без каких-либо проблем и существенных затрат времени поменяете своими силами.

Есть главное требование в этом деле. Вместо предохранительного элемента ни в коем случае нельзя устанавливать самодельные устройства, как известно некоторые владельцы авто грешат этим, и устанавливают скрепку или проволочку. Также покупать предохранители рекомендуется отечественного производства, лучше отдать предпочтение им, чем низкокачественным китайским аналогам, поскольку от этого зависит безопасность ваша и автомобиля.

Никакой абсолютно сложности нет в том, чтобы поменять предохранитель на Приоре. Не требуется демонтировать ни блок, ни посадочное место. Заменяется предохранитель сгоревший на новый. Перед тем как приступать к замене все же следует ознакомиться с алгоритмом процесса и некоторыми нюансами.

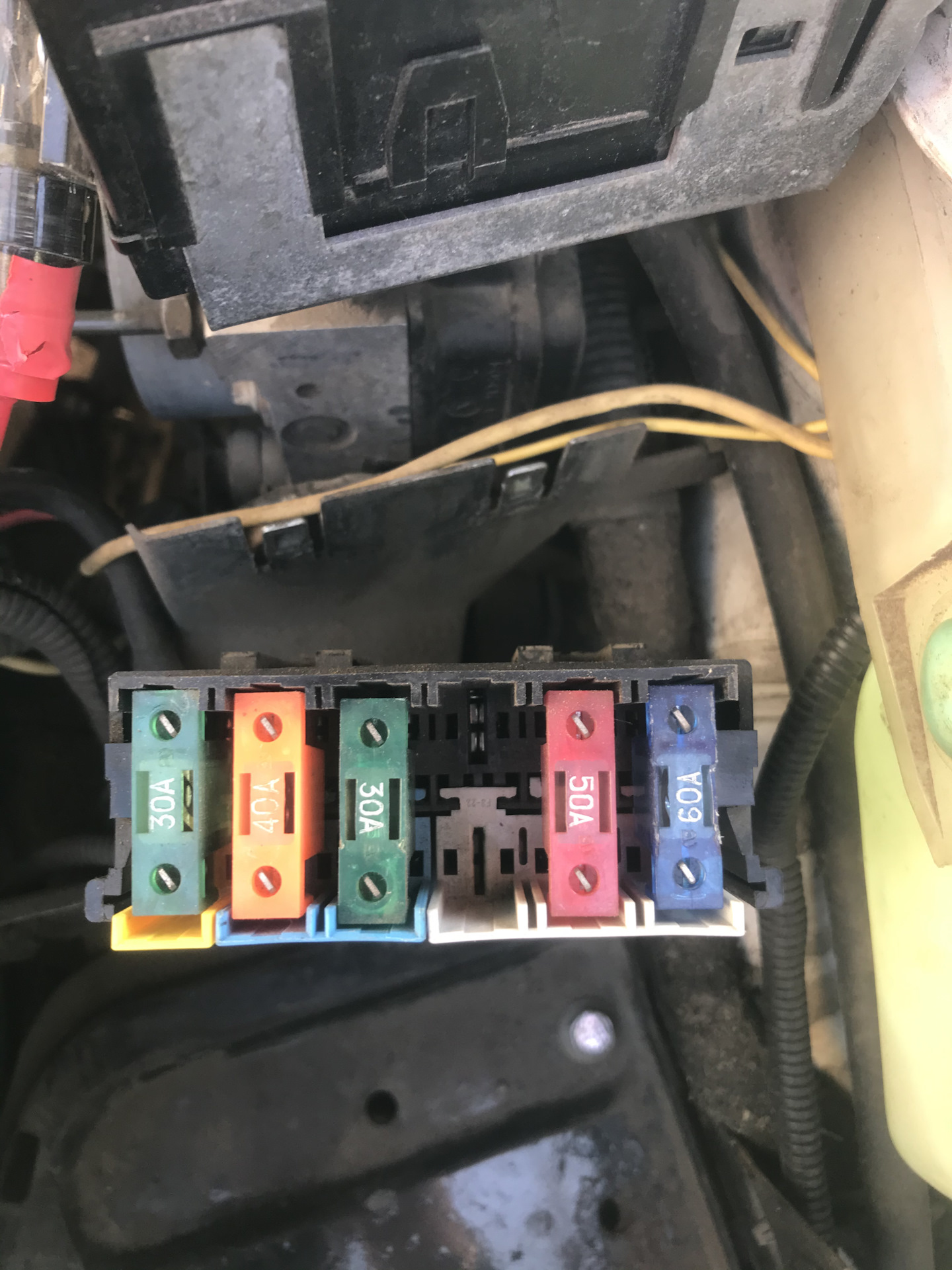

Блок предохранителей

Данный блок расположен рядом с аккумуляторной батарей.

Фото — схема

Описание Вариант 1

F1	60А Силовая цепь генератора (соединение генератора с аккумуляторной батареей)
F2	50А Цепь питания электро усилителя рулевого управления
F3	60АСиловая цепь генератора (соединение генератора с аккумуляторной батареей)
F4	30А Блок управления ABS
F5	40А Блок управления ABS
F6	30А Цепи системы управления двигателем

Описание Вариант 2

F1	15А Цепь электромагнитной муфты компрессора кондиционера
F2	40А Электродвигатель вентилятора отопителя
F3	Резерв
F4	50А Элемент обогрева ветрового стекла
F5	30А Электродвигатель основного вентилятора системы охлаждения
F6	30А Электродвигатель дополнительного вентилятора системы охлаждения

Вариант 1

Назначения

1. Предохранитель цепи питания электро вентилятора правого (30 А)
2. Предохранитель цепи питания электро вентилятора левого (30 А)
3. Реле электро вентилятора правого
4. Реле дополнительное (последовательного включения электро вентиляторов левого и правого)
5. Реле электро вентилятора левого
6. Предохранитель цепи питания электро вентилятора отопителя (40 А)
7. Предохранитель цепи питания компрессора (15 А)
8. Реле электро вентилятора отопителя
9. Реле компрессора

Вариант 2

Обозначение

1. Максимальная скорость вентилятора отопителя
2. Правый вентилятор
3. Реле последовательного включения вентиляторов (низкая скорость)
4. Левый вентилятор
5. Предохранитель левого вентилятора (низкая скорость)
6. Правый вентилятор
7. Вентилятор отопителя
8. Компрессор
9. Вентилятор отопителя
10. Реле компрессора

Как осуществить самостоятельную замену

Замена ДТОЖ Лады Приора производится только после вышеописанных подготовительных работ. С этой целью отсоединяют провода от детали вместе с клеммой и откручивают её. Удобнее всего это делать, используя глубокую головку на 19 мм. Как только датчик начнёт поддаваться, его откручивают и извлекают вручную.

Последовательность действий при замене детектора температуры:

• Найти отрицательный провод и снять с аккумулятора;
• Немного тосола нужно слить;
• Отжать пластмассовые фиксаторы;
• Разъединить провода;
• Немного ослабить затяжку и аккуратно выкрутить его;
• Заменить датчик и выполнить все действия в обратном порядке.
• Долить тосол обратно.

Поменяй эту запчасть хотя бы раз, — и станет ясно, что особых сложностей процедура не представляет.

Где находится реле бензонасоса Лада Приора: фото, схема

В автомобилях Лада Приора предохранитель бензонасоса является наиболее уязвимым элементом. Эту деталь достаточно часто нужно менять, и ввиду обстоятельств владельцы автомобилей делают это без посторонней помощи. Отечественный автомобиль относят к той категории, когда автолюбители производят ремонт самостоятельно.

Одна из основных деталей – блок реле и предохранителей, – который также известен под названием «монтажный блок». Этот компонент автомобильной системы замыкает в себе все электрическое оборудование.

Предохранитель бензонасоса и его функции

Функциональность системы подачи бензина в хэтчбеке Приора обеспечивается предохранителем топливного насоса. Этот компонент ответственный за функцию впрыска топлива по инжекторной подаче. Работа насоса проходит под напряжением 12 В и с его помощью осуществляется поставка топлива. В случае поломки предохранителя, автомобиль Приора не получится завести.

В чем состоит функция бензонасоса?

Этот компонент отвечает за всасывание топлива и подачу бензина к впускному инжекторному коллектору. В случае поломки подача бензина не осуществляется, и завести двигатель становится невозможно. Когда возникают неполадки с движком, владельцы автомобилей Приора в первую очередь должны провести проверку предохранителя насоса.

Работоспособность топливного насоса полностью контролирует электронная система управления. Сигнал передается в бензонасос при зажигании, после чего он начинает движение. Таким образом, создается давление определенной мощности для регулярной доставки бензина к двигателю.

Старт подачи топлива начинает ключ зажигания, приведенный в активное положение.

Принцип работы предохранителя бензонасоса

Работает предохранитель по несложной конструкции, которая включает два алюминиевых контакта и устойчивую к возгоранию пластиковую крышку. Высокое напряжение выводит его из строя и его оболочка плавится. Это является лучшим сигналом для проведения замены предохранителя.

Где находится реле бензонасоса Лада Приора

Неисправность одной из деталей электрооборудования системы, требует провести осмотр, а затем ремонт автомобиля Приора. Прежде всего, понадобится провести диагностику блока реле и предохранителей.

Автомобили Приора имеют свою особенность, которая заключается в том, что блок реле у них разделен на три части. Если вы ищете, где находится реле бензонасоса в машине Лада Приора, найти их можно в таких местах автомобиля:

• главный монтажный блок вы обнаружите слева возле ноги водителя. Чтобы открыть ящик, необходимо повернуть три фиксатора на 90 градусов;
• второй блок, расположенный под капотом, можно увидеть возле расширительного бачка;
• найти дополнительный блок можно слева со стороны пассажира.

В поисках предохранителя бензонасоса нужно заглянуть в дополнительный монтажный блок. Обычно его обозначают маркировкой F3 (15А) на схеме блока предохранителей и реле. Место расположения реле бензонасоса обозначают на схемах К2. Теперь вы без труда сможете самостоятельно найти расположение предохранителя.

Почему предохранитель бензонасоса выходит из строя

Правильная работа бензонасоса напрямую связана с такими деталями системы подачи топлива:

Произвести замену реле можно достаточно легко, для этого необходимо его отсоединить и поставить новую деталь.

Подводя итог, можно отметить несколько важных моментов:

1. Предохранитель бензонасоса располагается в дополнительном блоке рядом с реле.
2. Предохранитель обеспечивает защиту электроцепи.
3. В случае высокого напряжения тока предохранитель срабатывает и размыкает цепь.

Функция защиты может прийти в действие в любое время, и благодаря этому работоспособность других деталей системы сохраняется. Главной причиной обычной является перегрев или внезапный перепад тока. Предохранитель бензонасоса защищает бортовой компьютер от скачков напряжения.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Как работает автомобильный предохранитель

Одним из самых простейших конструктивных элементов автомобиля является предохранитель, который состоит из двух основных частей — пластикового корпуса и плавкой вставки с контактами. Однако, несмотря на простоту конструкции, такие детали играет очень важную роль. Ведь они не только исключают вероятность выхода из строя электрооборудования, но еще и предотвращают возможность возникновения пожара. Именно благодаря предохранителям, при возникновении коротких замыканий в электрической цепи или при повышенной нагрузке, на проводах не плавится изоляция, а происходит перегорание плавкой вставки.

На Приоре используются устройства флажкового или штекерного типа. Внутри корпуса расположена пластиковая вставка, которая имеет определенный номинал по току. Корпус предохранителя имеет прозрачный вид, что делается специально, чтобы визуально определить пригодность изделия. Из корпуса выступают ножки — они же контакты, которые замыкают электрическую цепь.

Основным параметром предохранителей является величина силы тока. Соответствующее значение, на которое рассчитан элемент, а точнее, плавкая вставка, указывается на корпусе. Если обозначения нет, тогда следует ориентироваться на цвет корпуса. Корпус окрашивается в разные цвета неспроста, а для того, чтобы определить принадлежность определенного предохранителя к соответствующему номиналу по силе тока. Ниже представлено фото, где обозначены цвета и соответствующие им номиналы тока.

Используйте эту информацию, если самостоятельно затрудняетесь определить номинал предохранителя. Разобравшись с устройством и номиналом по цвету, следует рассмотреть принцип работы устройств.

В цепях разного электрооборудования устанавливаются предохранители, которые имеют определенный номинал по току. Электроприборы потребляют разный ток, и чтобы исключить вероятность ложного срабатывания, используются устройства с соответствующим номинальным показателем силы тока. Когда в цепи начинает протекать большой ток, происходит нагревание проводов, но первым делом греется плавкая вставка, которая в итоге прерывается, и тем самым разрывает цепь.

Отсутствие предохранителя привело бы в такой ситуации к оплавлению изоляции, и как следствие, замыканию плюсовых контактов на массу. Итог таких последствий плачевный для транспортного средства, в чем можно убедиться, взглянув на фото ниже.

Такие последствия возникают в случае, когда предохранители устанавливаются несоответствующего номинала или вовсе водители пренебрегают необходимостью использования таковых устройств, и в случае оплавления вставки предохранителя, решают эту проблему путем закорачивания цепи перемычками. Этого делать нельзя, так как итог таких необдуманных действий приводит в 100% случаев к печальным последствиям.

Предохранители не подлежат ремонту. Не нужно пытаться подпаивать плавкие вставки, вернув тем самым работоспособность изделий. Если устройство вышло из строя (точнее говорить сработало), то оно не пригодно к использованию, и подлежит замене

Причем важно устанавливать в цепь предохранители аналогичного номинала силы тока, так как пренебрежение этим правилом приведет к следующим последствиям:

• если предохранитель будет установлен меньшего номинала, чем необходимо, то он будет чаще срабатывать даже без видимых на то причин;
• если изделие будет установлено с повышенным номиналом, чем необходимо, то при повышенной нагрузке в цепи, плавкая вставка своевременно не сработает, и при этом оплавится изоляция. Итог и последствия плавления изоляции понимает каждый водитель.

Разобравшись с конструкцией предохранителей, их принципом работы и различиями по номиналу, переходим к рассмотрению устройств на автомобиле Лада Приора. Рассмотрим всевозможные варианты комплектации Приоры с указанием всех предохранителей и реле.

Блоки реле и предохранителей на автомобиле LADA Priora

Легковой автомобиль ВАЗ Приора, независимо от типа установленного двигателя, оснащается несколькими распределительными коробками. Они расположены под капотом и в салоне машины. Применение нескольких коробок позволило развести цепи с большими и малыми силами тока. Кроме того, установлены отдельные малогабаритные монтажные блоки, внедренные по мере расширения комплектации.

Главный блок силовых предохранителей

Силовые цепи автомобиля защищены вставками, установленными на положительной клемме аккумуляторной батареи. Блок предназначен для сохранности цепей с максимальными токами. Чтобы получить доступ к предохранителям, необходимо снять пластиковую крышку, это возможно сделать без помощи инструментов.

Схема блока и его расположение в автомобиле

Выведение наиболее мощных цепей на Лада Приора в отдельный блок, расположенный близко к батарее, обеспечило максимальную защиту электрики автомобиля от перегрузок.

Расположение и обозначение вставок указано на фото. В зависимости от года выпуска и установленного оборудования возможна установка предохранителей отличного номинала.

Блок силовых вставок Приора

Расшифровка обозначений предохранителей

Назначение и номинал вставок главного блока.

Приведенная схема предохранителей Лады Приоры актуальна для машин без антиблокировочной системы тормозов. Введение гидроэлектронного блока на авто серии Приора-2 привело к изменению назначения вставок.

Назначение предохранителей на аккумуляторе для машин Приора с АБС (начиная от ближнего к клемме):

• F1 — защита ЭСУД (30 А);
• F2 — усилитель руля (50 А);
• F3 — цепи генератора (60 А);
• F4 — аналогично F3;
• F5 — питание блока АБС (40 А);
• F6 — аналогично F5, но номинал 30 А.

Монтажный блок: реле и предохранители в салоне

В состав блока входят предохранители, несколько реле, а также пинцет, предназначенный для упрощения процедуры замены сгоревших вставок. Наполнение устройства зависит от комплектации автомобиля.

Схема блока и его расположение в автомобиле

Блок расположен в пластиковом каркасе приборной панели в нижней части со стороны водителя. Коробка снаружи закрыта съемной крышкой, установленной вокруг рулевой колонки, и зафиксирована на трех замках, размещенных по нижней кромке. Для снятия крышки требуется повернуть фиксаторы на 90 градусов и демонтировать элемент с защелок, потянув его на себя.

Овалом отмечено место установки блока

На автомобилях номиналы предохранителей могут отличаться в зависимости от года выпуска машины и комплектации. Для определения значения плавкой вставки следует использовать инструкцию по эксплуатации Лада Приора.

При ремонте предохранителей необходимо учитывать, что инструкция к машине Лада Приора меняется несколько раз в год. Не рекомендуется пользоваться мануалом от другого автомобиля.

Вариант «норма» с дополнительной установкой кондиционера имеет отличия в схеме предохранителей Приора. Элементы, обеспечивающие защиту устройства, вынесены в отдельный подкапотный блок, рассмотренный ниже. Сам монтажный корпус изменений не претерпел.

Блок версии «норма» с кондиционером

С началом выпуска модернизированной Приора-2 несколько изменилось наполнение корпуса. В салонных блоках машин пустует только одно место под реле и две ячейки под предохранители.

Блок на Приора-2

Расшифровка обозначений предохранителей и реле

Расшифровка предохранителей в варианте «норма».

Вопросы и ответы
Как прокачать амортизаторы перед установкой

Читать далее

Вопросы и ответы
Как регулировать карбюратор на триммере

Читать далее

Вопросы и ответы
Как снять ручку стеклоподъемника на Хендай Акцент

Читать далее

Вопросы и ответы
Как убрать вмятину на машине своими руками

Читать далее

Вопросы и ответы
Какие амортизаторы лучше поставить

Читать далее

Вопросы и ответы
Какой карбюратор лучше поставить на мотоцикл Урал

Читать далее

Вопросы и ответы
Какой шкуркой матовать авто перед покраской

Читать далее

Вопросы и ответы
Машина глохнет на холостых оборотах

Читать далее

Вопросы и ответы
На холодную двигатель заводится и сразу глохнет

Читать далее

Отличная статья 0
