Электросхема лада приора: полные распиновки и расшифровки

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать – это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

1. Использовать стандартный моторедуктор от ВАЗ 2110
2. Использовать шаговый электропривод заслонок от ВАЗ 2170 (Приора)

Разница этих двух методов в том, что в первом случае придется удерживать кнопку до тех пор, пока заслонка не займет нужное положение и затем отпустить кнопку.

А второй способ наиболее правильный – автоматическое выставление заслонки в нужно положение в зависимости от установленного положения «крутилки» САУО.

Рассмотрим оба метода подробно:

Переделка заслонки печки с помощью моторедуктора ВАЗ 2110

Сам моторедуктор располагаете внутри панели. На отдельную кнопку выводите управление моторедуктором. Для крепления кнопки можно использовать старые часы. А САУО сдвинуть из центра в стороны.

Сделать, чтобы было понятно где находится заслонка можно с помощью светодиодов. Установить сектор поделенный на 5 зон-контактов. К каждому контакту припаяно по проводу, а на рычаге редуктора скользящий по этим пяти контактам верхний контакт.

Блок предохранителей в салоне ВАЗ-2170, -2171, -2172

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

Предохранители в салонном монтажном блоке

F1 (25 А) — вентилятор охлаждения радиатора. Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.

Вентилятор в Приоре обычно включается при температуре 105-110 градусов. Не допускайте перегрева двигателя, следите за стрелкой датчика температуры.

Если вентилятор работает постоянно и не выключается, проверьте датчик температуры охлаждающей жидкости, находится на термостате. Если с рабочего датчика снять разъём, вентилятор должен включиться. Проверьте проводку к этому датчику температуры, а также контакты реле К1, пошевелите это реле, очистите контакты. Если дело в нём, замените на новое реле.

F3 (10 А) — дальний свет, правая фара. F4 (10 А) — дальний свет, левая фара. Если фары не светят дальним светом, проверьте реле К7 и лампы в фарах. Также может быть неисправен подрулевой выключатель-рычаг, проводка или разъёмы.

F5 (10 А) — звуковой сигнал.

Если при нажатии на кнопку руля сигнал не работает, проверьте реле К8. Сам сигнал расположен под решёткой радиатора, добраться до него можно сняв пластиковый кожух сверху. Проверьте его, подключив напряжение 12 В. Если не работает, попробуйте покрутить регулировочный винт, либо замените новым.

F6 (7.5 А) — ближний свет, левая фара. F7 (7.5 А) — ближний свет, правая фара. При замене ламп будьте внимательны, на ближний и дальний свет стоят отдельные лампы, поэтому их можно легко перепутать. Лампы в фарах повышенной мощности лучше не устанавливать, могут оплавиться отражатели, а нужного эффекта не будет. Большинство проблем с ближним светом фар, которые не устраняются обычными способами, могут быть связаны с модулем управления света (МУС). Реле ближнего света есть только в автомобилях, оборудованных датчиком света, оно расположено на месте реле К1, на большинстве автомобилей этого реле в монтажном блоке нет, цепь ближнего света идёт через блок МУС. Бывает, что в блоке выгорают дорожки, при проблемах лучше заменить его на новый. Если при некорректной работе ближнего света самопроизвольно включаются «дворники», дело скорее всего в блоке управления стеклоочистителем, расположен по центру торпеды, самый верхний блок, рядом с магнитолой, добраться лучше всего из бардачка, либо руками через снятые накладки консоли у ног.

F8 (10 А) — тревожный сигнал. Если не работает сигнал тревоги, проверьте также реле К9.

F9 (25 А) — вентилятор печки.

Если у вас не работает печка ни в одном режиме, дело может быть в регуляторе скоростей работы печки или в двигателе. Проверьте двигатель печки, подав на него напрямую напряжение 12 В. Если не работает, снимите его, откройте крышку и проверьте состояние щёток. Если печка не работает только на первых режимах, а на последнем работает, скорее всего нужно заменить сопротивление отопителя, находится под капотом на улитке вентилятора.

Цена этих резисторов — около 200 руб. Проверьте также, чтобы фильтр и все патрубки были чистыми и воздух нормально поступал в печку. Если вентилятор печки скрипит или крутится с трудом, попробуйте смазать его. Если печка то включается, то выключается, проверьте разъёмы и контакты в них, они могли оплавиться или окислиться, в этом случае замените разъём.

Если в автомобиле есть кондиционер, может сгореть термопредохранитель, находится около добавочного сопротивления, предохранитель вентилятора в комплектации с кондиционером находится под капотом в блоке силовых предохранителей.

F10 (7.5 А) — приборная панель, свет в салоне, стоп-сигналы.

Если у вас перестали работать стрелки приборов и датчики на панели, скорее всего дело в разъёме, который подходит к ней. Проверьте, не выпал ли он и осмотрите его контакты. Дело также может быть в выгорании дорожек на плате панели. В этом случае нужно разбирать панель и осматривать её. Разбирается просто, откручивая саморезы сверху под накладкой, снизу у крышки предохранителей и сбоку.

Доставка транспортной компанией (наложенным платежом, без предоплаты)

Преимущества:

• стоимость доставки тяжелых и крупногабаритных заказов значительно дешевле чем у Почты России;
• практически нет ограничений по весу и габаритам груза;
• есть услуга деревянная обрешетка — это дополнительная гарантия целостности заказа.

Недостатки: к сожалению филиалы есть только в городах.

Ориентировочная стоимость доставки заказа до 30 кг – 450 руб.

Список транспортных компаний с которыми мы сотрудничаем:

• ТК «ПЭК» (есть услуга наложенный платеж);
• ТК «Деловые Линии»;
• ТК «Энергия»;
• ТК «КАШАЛОТ» (КИТ) (есть услуга наложенный платеж);
• ТК «СДЭК» (есть услуга наложенный платеж);
• ТК «DPD»;
• ТК «ЖелДорЭкспедиция»;
• ТК «ВОЗОВОЗ»;
• ТК «Байкал-Сервис».

Для отправки вашего заказа транспортной компанией:

Стоимость доставки рассчитывается, исходя из объема, массы выбранного товара и расстояния от города Тольятти.

Для отправки заказа необходимо:

• указать Ф.И.О. получателя;
• Ваш населенный пункт и область;
• серию, номер паспорта или водительского удостоверения;
• Ваш номер телефона (контактный).

ТК «Деловые Линии» — Срочная доставка грузов от 1 кг по России. Точную стоимость можно узнать на официальном сайте службы доставки — https://www.dellin.ruТК «ПЭК» — Гарантированная сохранность груза на все время грузоперевозки, чёткое информационное сопровождение, доставка грузов практически по всей территории России, Беларуси и Казахстана в оптимальные сроки и точно рассчитанная стоимость услуг. Точную стоимость можно узнать на официальном сайте службы доставки https://pecom.ru/ru/calcТК «СДЭК» — Низкие тарифы, по сравнению с зарубежными курьерскими компаниями, при этом качество предоставляемых услуг соответствуют современным международным требованиям логистики. Развитая сеть собственных представительств. Точную стоимость можно узнать на официальном сайте службы доставки https://www.cdek.ru/calculator.htmlТК «ЖелДорЭкспедиция» — Обслуживает только крупные города и населенные пункты. Точную стоимость можно узнать на официальном сайте службы доставки — https://www.jde.ru/branchТК «Энергия» — Грузоперевозки по России, СНГ и Китаю. Точную стоимость можно узнать на официальном сайте службы доставки https://nrg-tk.ruТК «КАШАЛОТ» (КИТ) — Доставка грузов от 1 кг до 20 тонн по России и Казахстану. Точную стоимость можно узнать на официальном сайте службы доставки https://tk-kit.ru/calculateТК «Байкал-Сервис» — Перевозка и доставка сборных грузов автомобильным транспортом по России. Точную стоимость можно узнать на официальном сайте службы доставки https://www.baikalsr.ruТК «DPD» — Перевозка и доставка сборных грузов автомобильным транспортом по России. Точную стоимость можно узнать на официальном сайте службы доставки https://www.dpd.ruТК «ВОЗОВОЗ» — Перевозка сборных грузов регулярными маршрутами доставки между городами России. Точную стоимость можно узнать на официальном сайте службы доставки https://vozovoz.ru Нити накала, наклеенные на стекло имеют некоторое сопротивление, когда на них подается электрический ток, то они из-за сопротивления начинают нагреваться, тем самым нагревая стекло и растапливая на нем лед. С одной стороны на нить накала подается плюс «+», а другой конец нити подключен к минусу «-».

Лада Приора в любой комплектации оснащается обогревом заднего стекла и обогревом зеркал. Обогрев зеркал включается вместе с включением обогрева заднего стекла. В конструкции обогрева зеркал лежит та же система, что и с прогревом стекла, на зеркала наклеены нити накала, которые согревают зеркало и помогают ему отпотеть.

Назначение контактов колодки комбинации приборов

1 К электроусилителю руля 2 К контрольному сигнализатору аварийной сигнализации 3 К датчику аварийного давления масла 4 К выключателю стояночного тормоза 5 К блоку управления иммобилизатора 6 К блоку управления подушкой безопасности 7 К выключателю наружного освещения 8 К переключателю указателей поворота (правый борт) 9 К переключателю указателей поворота (левый борт) 10 К блоку управления системы впрыска топлива 11 К датчику отключения подушки безопасности переднего пассажира 12 К датчику непристегнутых ремней безопасности 13 К блоку управления электронного распределителя тормозных сил 14 К клавише “RESET”на подрулевом переключателе (-) 15 К датчику уровня тормозной жидкости 16 К датчику управления антиблокировочной системы тормозов 17 К выключателю дальнего света фар 18 К выключателю освещения комбинации приборов 19 Корпус 20 К клемме “30” аккумуляторной батареи 21 К клемме “15” выключателя зажигания 22 К датчику расхода топлива 23 К клавише режимов переключения функций маршрутного компьютера по кольцу вперед и перевода минут (-) 24 К клавише режимов переключения функций маршрутного компьютера по кольцу назад и перевода часов (-) 25 К датчику наружной температуры (-) 26 К датчику наружной температуры (+) 27 К датчику уровня топлива 28 К датчику скорости 29 К датчику температуры охлаждающей жидкости 30 Низковольтный вход тахометра 31 Диагностика при производстве комбинации приборов 32 К клемме “L” реле-регулятора генератора

Блок предохранителей в салоне ВАЗ-2170, -2171, -2172

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

Предохранители в салонном монтажном блоке

F1 (25 А) — вентилятор охлаждения радиатора. Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.

Вентилятор в Приоре обычно включается при температуре 105-110 градусов. Не допускайте перегрева двигателя, следите за стрелкой датчика температуры.

Если вентилятор работает постоянно и не выключается, проверьте датчик температуры охлаждающей жидкости, находится на термостате. Если с рабочего датчика снять разъём, вентилятор должен включиться. Проверьте проводку к этому датчику температуры, а также контакты реле К1, пошевелите это реле, очистите контакты. Если дело в нём, замените на новое реле.

F3 (10 А) — дальний свет, правая фара. F4 (10 А) — дальний свет, левая фара. Если фары не светят дальним светом, проверьте реле К7 и лампы в фарах. Также может быть неисправен подрулевой выключатель-рычаг, проводка или разъёмы.

F5 (10 А) — звуковой сигнал.

Если при нажатии на кнопку руля сигнал не работает, проверьте реле К8. Сам сигнал расположен под решёткой радиатора, добраться до него можно сняв пластиковый кожух сверху. Проверьте его, подключив напряжение 12 В. Если не работает, попробуйте покрутить регулировочный винт, либо замените новым.

F6 (7.5 А) — ближний свет, левая фара. F7 (7.5 А) — ближний свет, правая фара. При замене ламп будьте внимательны, на ближний и дальний свет стоят отдельные лампы, поэтому их можно легко перепутать. Лампы в фарах повышенной мощности лучше не устанавливать, могут оплавиться отражатели, а нужного эффекта не будет. Большинство проблем с ближним светом фар, которые не устраняются обычными способами, могут быть связаны с модулем управления света (МУС). Реле ближнего света есть только в автомобилях, оборудованных датчиком света, оно расположено на месте реле К1, на большинстве автомобилей этого реле в монтажном блоке нет, цепь ближнего света идёт через блок МУС. Бывает, что в блоке выгорают дорожки, при проблемах лучше заменить его на новый. Если при некорректной работе ближнего света самопроизвольно включаются «дворники», дело скорее всего в блоке управления стеклоочистителем, расположен по центру торпеды, самый верхний блок, рядом с магнитолой, добраться лучше всего из бардачка, либо руками через снятые накладки консоли у ног.

Причины неисправностей в работе поворотников

Примерный порядок действий, если отказали поворотники:

1. Проверить исправность лампы (если она перегорела, то в комбинации приборов индикатор будет моргать в два раза чаще). В случае необходимости меняем лампу на новую;
2. Проверить «массы», которые находятся рядом с блок-фарой, фонарем. Зачистить клеммы;
3. Проверить подрулевый переключатель (пример: контакт заклинило и поворотники не отключаются). Заменить его на заведомо исправный, либо проверить, замыкая контакты колодки 49а и 49аL (для левого) или 49а и 49аR(для правого). Если поворотники заработают, значит неисправность в подрулевом выключателе;
4. Проверить кнопку аварийной сигнализации, аналогичным образом;
5. Проверить проводку до блока управления электропакетом (пример: магнитола задней стенкой упирается в провода, которые идут от «аварийки» и контакт теряется);
6. Проверить наличие «плюса» на блоке ЦБКЭ (X1-14 и X1-15);
7. Проверить проводку от ЦБКЭ до ламп. Отключить колодку с проводами X1 и подать питание через предохранитель 5A на выводы 14 и 15 разъёма Х1. (пример: если на Приоре не работает левый или правый поворотники, то возможно при установке крыла саморез попал в жгут проводов и получилось КЗ).
8. Причина в сигнализации (например, сгорели диоды или залипает реле). Следует отсоединить точки подключения сигнализации к блоку управления электропакетом и проверить работу поворотников;
9. Не работает ЦБКЭ. Проверьте предохранитель F31. Если есть неисправности в работе ЦБКЭ (пример: постоянно горит левый поворотник), то следует обратиться на станцию технического обслуживания для его ремонта или замены. В некоторых случаях причиной отказа в работе поворотников был плохой контакт в ЦБКЭ, проблема решалась простым переворачиванием блока к вверх ногами.

Проверка и ремонт всей системы подогревающей заднее стекло

Часто бывает, необходима замена или ремонт подогрева заднего стекла по причине неисправности схем электропроводки. Поэтому для ремонта и замены выполняем такие операции:

Отсоединяем клеммы аккумулятора
Когда в автомобиле у вас подключена стереосистема, имеющая охранный код, перед отсоединением клемм убедитесь, что вы помните (знаете) этот код для ввода
Поддеваем, и вынимаем выключатель подогрева стекла из его посадочного гнезда на приборной панели, отсоединяем электропроводку
Важно убедиться, что между клеммами 1-вой и 3-ей существует проводимость разъема электропроводки со стороны реле
Когда проводимость отсутствует, тогда надо заменить лампу
С применением проводков-перемычек, присоединяем «плюс» к клемме №2, «минус» к клемме № 4 разъема контактов выключателя
Затем, используя лампочку-пробник мощностью 3.4Ватт, присоединяем «плюс» к клемме №6
Активируем обогреватель, при этом контрольная лампа должна светить 12 – 18минут, затем погаснуть
При обнаружении неисправности выключателя его необходимо заменить

Отсоединяем от выключателя проводку и проверяем разъем от жгута:

• Проводимость между клеммой номер 4 и «землей» должна быть постоянной
• Когда ключ зажигания в замке стоит в положении LOCK либо АСС напряжения на клемме номер 2 и массе, а так же и клемме номер 6 и массе не должно быть
• А в положении ключа ON должно появиться напряжение между описанными парами клемм
• Перемыкаем клеммы 4 и 6 из контактного разъема и удостоверяемся в работоспособности элемента обогрева заднего стекла
• Если выключатель был неисправен, требуется его замена
• Что бы выявить неисправность реле, необходимо убедиться в том, что есть постоянная проводимость клемм номер 1 и номер 2
• Подаем им напряжение, затем убеждаемся в проводимости клеммы 3 и клеммы 5
• Заменяем неисправное реле
• Если описанные выше пункты все же не помогли исправить обогрев, тогда необходима замена самого элемента обогрева стекла

Проверка всех приборов подогрева стекла окончена. Дополнительно предлагаем посмотреть обучающее видео.

Автомобили ВАЗ 2110 почти все имеют систему обогрева заднего стекла. Но даже если эта система и не предусмотрена у некоторых моделей, то обычно ее «доделывают», поскольку здесь речь идет об элементарном комфорте на сегодняшний день. Если же на ВАЗ 2110 не работает обогрев заднего стекла, это создает множество проблем.

Как правило, подогрев особенно нужен в пасмурную холодную погоду осени и ранней весны, когда стекло покрывается конденсатом, перекрывая водителю видимость того, что находится за машиной.

Заднее стекло с нитями обогрева

Особенно опасно такое не видение во время парковок. То же самое можно сказать и о зимней эксплуатации, когда мороз буквально рисует узоры, которыми любоваться совсем не хочется.

Ремонтные работы

Если это не помогает, возможно, нужна установка нового реле.

Оно находится либо в стандартном блоке реле, либо в блоке предохранителей со стороны салона. Установка проста: старое вынимается, новое ставится. Но перед этой процедурой обязательно нужно отключить АКБ!

В сборнике находится вся необходимая документация по электрооборудованию ВАЗ-2110, сама схема, система подогрева сидений, очиститель фар, электронный модуль управления двигателем и блок предохранителей. Схемы на другие модели можно посмотреть тут. Ниже приведена качественная цветная схема электрооборудования отечественного легкового автомобиля ВАЗ-2110.

Конструкция обогрева заднего стекла автомобиля Лада Приора

Cхема системы обогрева заднего стекла приведена на рис. 1.

Нагревательный элемент заднего стекла включается с помощью реле К2, установленного в монтажном блоке.

Для предотвращения разряда аккумуляторной батареи нагревательным элементом, оставленным включенным при неработающем двигателе, обогрев можно включить только при включенном зажигании.

Для этого питание к выключателю 3 подается через дополнительное реле (реле зажигания) К4, срабатывающее при включении зажигания, и предохранитель F11.

Питание к нагревательному элементу подается через предохранитель F2 в монтажном блоке, расположенном в салоне автомобиля.

Если при включении обогрева стекло двери задка не обогревается, проверьте предохранитель F2 и F11 в монтажном блоке, предохранитель F2 в основном блоке предохранителей, провода и их соединения, выключатель и реле К2.

Если все предохранители, реле и цепь питания нагревательного элемента исправны, проверьте исправность токопроводящих полос.

Проверку проводят при работающем двигателе и включенном электрообогреве заднего стекла.

Поочередно измерьте вольтметром напряжение на всех полосах, подсоединив один вывод воль кузова, а другой последовательно к токопроводящим полосам.

Если напряжение, измеренное вольтметром в начале и конце полос, одинаково и примерно равно напряжению аккумуляторной батареи, проверьте надежность контакта «массового» провода нагревательного элемента с кузовом автомобиля.

Напряжение на полосе должно уменьшаться по мере удаления места подсоединения вольтметра от шины положительной полярности элемента.

Напряжение необходимо измерять, по крайней мере в двух местах на одинаковом расстоянии от оси симметрии, чтобы исключить вероятность пропуска поврежденного участка.

При обнаружении несоответствия показаний на одной из полос перемещайте контакт провода вольтметра вдоль этой полосы до тех пор, пока напряжение не станет равным нулю.

Резкое снижение напряжения указывает на разрыв полосы в этом месте. Пометьте на наружной поверхности стекла мелком или стеклографом место разрыва для последующего ремонта поврежденного участка.

Для ремонта нагревательного элемента можно использовать один из имеющихся в продаже специальных наборов, в состав которых входит серебро.

Несмотря на то, что наборы изготовлены разными производителями, их состав примерно одинаков, все наборы снабжены инструкцией по применению. Ниже приведен типовой порядок работы с этими наборами.

1. Удалите участок полосы длиной 6 мм с каждой стороны поврежденного места.

2. Протрите поврежденное место чистой тканью, смоченной в спирте.

3. Наклейте на стекло в месте повреждения полосы ремонтную липкую ленту или два отрезка обычной липкой ленты сверху и снизу ремонтируемого участка, причем расстояние между отрезками липкой ленты должно соответствовать ширине токопроводящей полосы на стекле.

4. Тщательно перемешайте отвердитель с основным составом серебристого цвета.

Если отвердитель загустел, поместите упаковку с ним в горячую воду и дождитесь, когда отвердитель станет жидким.

5. Нанесите деревянной лопаткой композицию на ремонтируемый участок и снимите липкую ленту.

6. Установите нагреватель на расстоянии 25 мм от поврежденного места и нагревайте композицию в течение 1–2 мин. Минимальная температура нагрева 149°С.

В некоторых наборах состав не надо нагревать: он полимеризуется при комнатной температуре.

7. Если после сушки полоса обесцветится, нанесите на нее щеткой тонирующий йодный состав — цвет полосы восстановится. После того как йодный состав подсохнет в течение 30 с, вытрите чистой тканью без ворса его излишки.

Во время полимеризации ремонтной композиции, продолжающейся 24 ч, исключите всякое механическое воздействие на отремонтированный участок полосы.

8. Включите и проверьте работу нагревательного элемента заднего стекла.

Если провод оторвался от шины, припаяйте его припоем, содержащим 3% серебра и канифольную пасту в качестве флюса, в следующем порядке.

1. Очистите место пайки на шине и жилу провода.

2. Кисточкой нанесите на соединяемые места провода и шины немного канифольной пасты.

3. Нанесите тонкий слой припоя на жилу провода.

4. Припаяйте провод к шине, избегая перегрева соединяемых деталей.

Неисправности подогрева заднего стекла и их устранение

Рассмотрим схему на фото внизу, что бы было понятнее, где искать проблемку:

Упрощенная схема обогрева заднего стекла

• Неработоспособность подогревателя заднего стекла выявляется практически сразу, потому что, когда он работает, запотевшее стекло начинает проясняться, буквально в первые минуты, после его включения
• А вот когда не работает подогрев, тогда этого не происходит, стекло было и остается запотевшим

Причины, по которым подогрев стекла может не работать:

• Когда стекло не оттаивает совсем, и сигнальная лампочка (она же кнопка включения) не горит — скорее всего, проблема с управлением включения реле подогрева. Здесь необходимо сразу проверить (смотрим схему вверху) — напряжение управления, а так же массу (контакты 85 и 86 от реле и контакты 1 и 9, а так же 2 и 4 расположенные на колодке), проверяем предохранитель на схеме F7, и кнопку 4
• Если обогрев не работает, но контрольная лампочка на приборной панели (или находящаяся на кнопке включения) горит – вероятно, отсутствует напряжение питания в сети подогрева стекла. Вам необходимо проверить наличие напряжения питания ( на контактах 5, 30 реле, и 19 на колодке), так же предохранитель F4, замерить напряжение и наличие массы на элементе подогрева, а так же целостность этого элемента
• Если стекло проясняется лишь частично (полосками). Возможно, вышли из строя какие-то нити обогрева. Для восстановления вам необходимо будет найти повреждение (видимый разрыв цепи), затем восстановить его, воспользовавшись токопроводящим лаком (клеем) либо использовать для этой цели специальный ремонтный комплект
• Когда все работает, однако стекло все равно не оттаивает. Такая ситуация вполне возможна зимой, либо в холодное время, когда стекло покрывается сильным обледенением. Тогда нагрева элемента подогревателя просто не хватает, поэтому стекло не может с его помощью оттаять. В такой ситуации рекомендуется просто очистить ото льда стекло

Причины поломки обогрева заднего стекла

Причин может быть множество, но, как правило, все они однотипны и встречаются практически постоянно одни и те же.

Наиболее распространённые причины поломки:

• Перегорание предохранителя;
• Перегорание реле;
• Обрыв нити накала;
• Поломка кнопки;
• Потеря массы или плюса;

Все эти 5 причин являются основными виновниками проблем с обогревом заднего стекла Приоры.

Рассмотрим каждую из причин подробнее.

Предохранитель обогрева

В качестве защиты цепи питания обогрева от короткого замыкания или перегрузки используется специальный плавкий предохранитель. Именно он при КЗ обрывает цепь тем самым защищая автомобиль от возгорания. Довольно часто при какой-либо перегрузки или при длительном использовании обогрева предохранитель способен выйти из строя, тем самым обесточить нити накала.

Предохранитель находиться в монтажном блоке Приоры под номером F2 с номинальным током 25А. Замену предохранителя необходимо проводить строго на тот же номинал, что и указан заводом изготовителем, то есть так же на 25 Ампер.

Реле обогрева

Реле необходимо для разгрузки контактов кнопки, так как обогрев потребляет большое количество энергии и, следовательно, тока, то нагрузка на контакты возрастает и происходит нагрев. Если бы реле не было, то кнопка, как наиболее слабый участок цепи, плавилась бы от нагрева контактов, тем самым выходила из строя.

Реле расположено на монтажном блоке под номером К2.

Обрыв нити накала

Такая проблема наиболее часто встречается в кузовах Приоры хэтчбэк и универсал, так как пластиковые карты багажника способы перетереть нить накала и что приведет к невозможности подачи тока на все нити. Такая проблема решается довольно сложно и в некоторых случаях требуется замена стекла.

В некоторых магазинах имеется специальный токопроводящий лак, с помощью которого можно соединить оборвавшиеся нити накала и обойтись без замены заднего стекла.

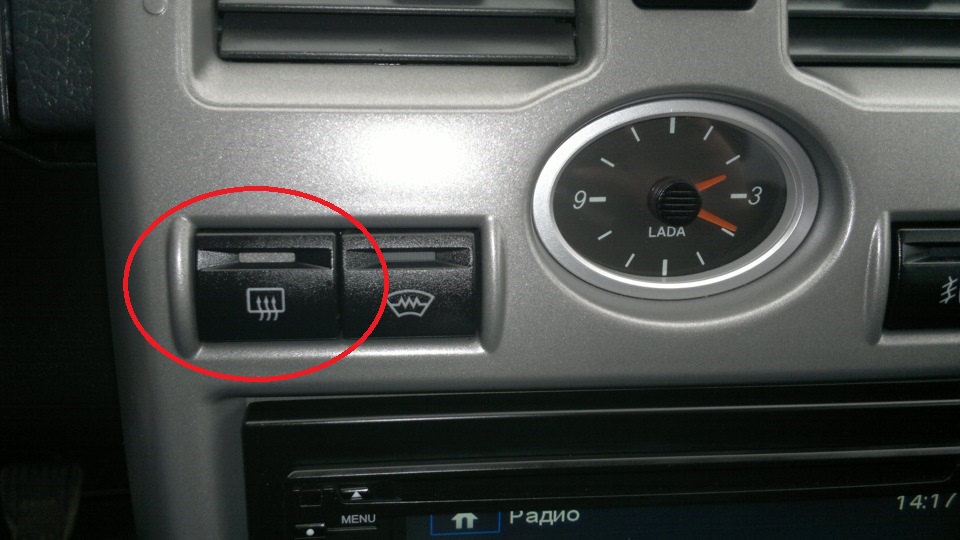

Поломка кнопки

Кнопка включения обогрева на Приоре довольно ненадежная и имеет слабую конструкцию, которая часто подводит и выходит из строя. Контакты на кнопке способы окисляться или иметь нагар, который негативно сказывается на пятне контакта, что приводит к невозможности включения обогрева стекла.

Потеря массы или плюса

Цепь питания подключается к стеклу по средствам разъема «папа-мама». Случается, что после каких-либо работ производимых в багажном отсеке или после наклейки тонировки перестает работать обогрев стекла, такое возможно из-за выпавшего разъема питания или массы обогрева стекла. Парой для решения проблемы достаточно лишь вставить разъем на свое законное место.

Расшифровка обозначений заднего жгута электропроводки ВАЗ Приора

Задняя часть цепи электропроводки отвечает за осветительные приборы и периферические системы автомобиля. Сюда входят лампы освещения, замки и стеклоподъемники. Распиновка наконечников и клемм выглядит так:

• 1 – ответка приборной панели;
• 2 – питание оборудования для двери за водителем;
• 3/28 – запитка оборудования панели переднего пассажира;
• 4 – обслуживание стеклоподъемников и замков дверей;
• 5-6 поворотники;
• 7 – подсветка внутри салона;
• 8 – размыкатель индикации ручника;
• 9-10 – кормовые габариты;
• 11 – температура внутри машины;
• 12-15 – размыкатели освещения внутреннего пространства машины;
• 16/17 – питание на приборы кормовой правой и передней левой двери соответственно;
• 18/19 – напряжение на задний правый и левый громкоговорители соответственно;
• 20 – силовая жила прикуривателя;
• 21 – ЭБН;
• 22 – контактная группа размыкателя цепи освещения грузового отсека;
• 23 – подогрев заднего ветрового стекла;
• 24 – лампа освещения багажного отсека;
• 25 – дополнительный стоп;
• 26 – силовая магистраль на электрический запор крышки багажного отделения;
• 27 – питание на подсветку тылового номера;
• А1-4 – масса;
• ХР1/3 – контроллер питания электропакета.

Распиновка подсветки заднего номера ВАЗ 2170

Малый жгут, расположенный в багажном отделении, имеет всего три клеммы:

• 1 – подача питания на осветители кормового ГОСномера;
• 2-3 – лампы освещения государственного номера;
• 4 – мотор блокировки крышки багажника.

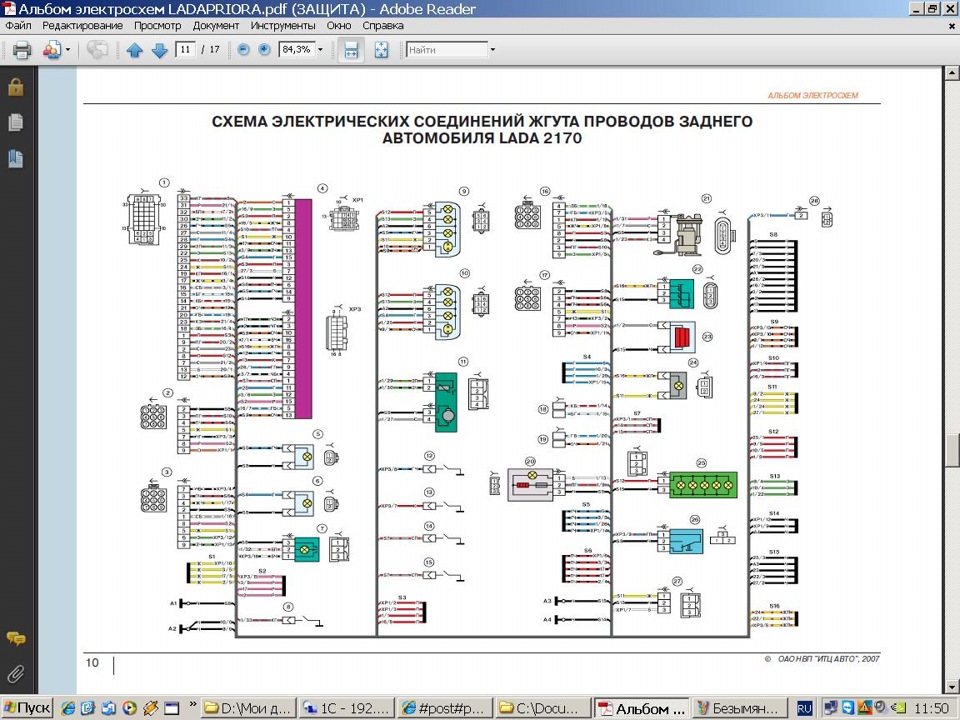

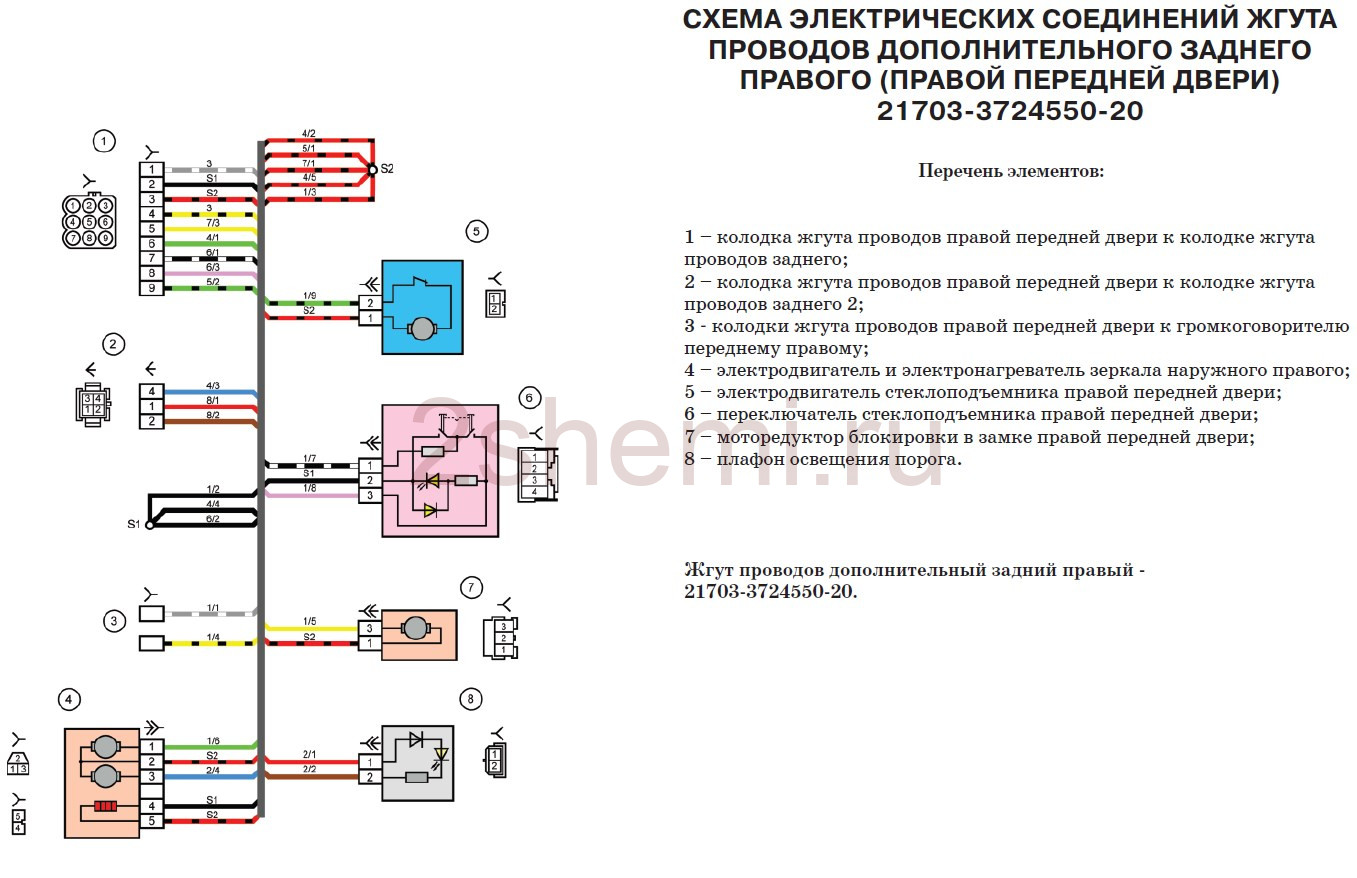

Электросхема заднего жгута ВАЗ 2170, 21728 Приора

Электросхема заднего жгута ВАЗ 2170, 21728 Приора

1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;
2 – колодка жгута проводов заднего к колодке жгута проводов дополнительного 2 (левой задней двери);
3 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей (правой передней двери);
4 – боковой указатель поворотов левый;
5 – контроллер электропакета;
6 – боковой указатель поворотов правый;
7 – блок освещения салона;
8 – выключатель контрольной лампы ручного тормоза;
9 – фонарь левый Лада Приора;
10 – фонарь правый;
11 – датчик температуры воздуха салона;
12 – выключатель плафона освещения салона в стойке двери водителя;
13 – выключатель плафона освещения салона в стойке правой передней двери;
14 – выключатель плафона освещения салона в стойке правой задней двери;
15 – выключатель плафона освещения салона в стойке левой задней двери;
16 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 2 (левой передней двери);
17 – колодка жгута проводов заднего к колодке жгута проводов дополнительного (правой задней двери);
18 – колодки жгута проводов заднего к громкоговорителю заднему правому;
19 – колодки жгута проводов заднего к громкоговорителю заднему левому;
20 – прикуриватель ВАЗ-2170;
21 – модуль электробензонасоса;
22, 23 – колодки жгута проводов заднего к колодкам жгута проводов панели приборов 2,3;
24 – фонарь освещения багажника;
25 – дополнительный сигнал торможения;
26 – выключатель привода замка багажника;
27 – плафон освещения салона;
28 – колодка жгута проводов заднего к колодке жгута проводов переднему;
29 – датчик скорости левый задний;
30 – датчик скорости правый задний;
31 – датчик системы автоматической очистки стекол (датчик дождя);
32 – регулятор чувствительности датчика дождя;
33 – колодка жгута проводов заднего к колодке жгута проводов панели приборов 4;
34 – колодка жгута проводов заднего к колодке жгута проводов датчиков системы парковки;
35 – блок сигнализации системы безопасной парковки;
36 – преднатяжитель ремня безопасности водителя;
37 – преднатяжитель ремня безопасности пассажира;
38 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 3 (правой передней двери);
39 – блок управления надувных подушек безопасности;
40 – блок управления системы парковки;
41 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного (двери задка);
42 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного 2 (двери задка);
43 – обогреватель левого сидения;
44 – выключатель электрообогревателей сидений;
45 – обогреватель правого сидения.
46 – колодка жгута проводов заднего к выключателю системы парковки.

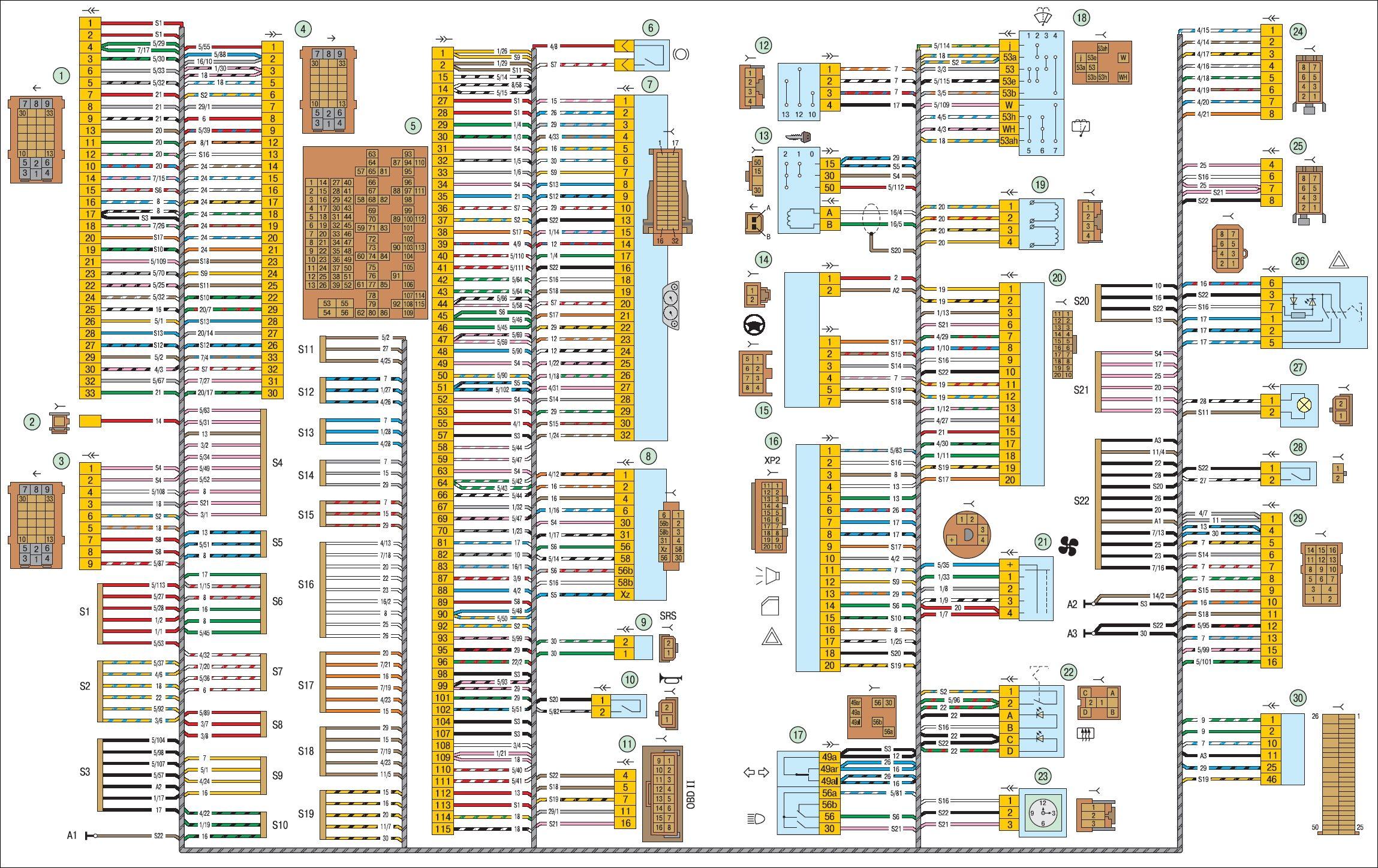

Электросхема заднего жгута ВАЗ 2170, 21728 Приора – часть 2

1 – ответка приборной панели;

2 – питание оборудования для двери за водителем;

3/28 – запитка оборудования панели переднего пассажира;

4 – обслуживание стеклоподъемников и замков дверей;

5-6 поворотники;

7 – подсветка внутри салона;

8 – размыкатель индикации ручника;

9-10 – кормовые габариты;

11 – температура внутри машины;

12-15 – размыкатели освещения внутреннего пространства машины;

16/17 – питание на приборы кормовой правой и передней левой двери соответственно;

18/19 – напряжение на задний правый и левый громкоговорители соответственно;

20 – силовая жила прикуривателя;

21 – ЭБН;

22 – контактная группа размыкателя цепи освещения грузового отсека;

23 – подогрев заднего ветрового стекла;

24 – лампа освещения багажного отсека;

25 – дополнительный стоп;

26 – силовая магистраль на электрический запор крышки багажного отделения;

27 – питание на подсветку тылового номера;

А1-4 – масса;

ХР1/3 – контроллер питания электропакета.

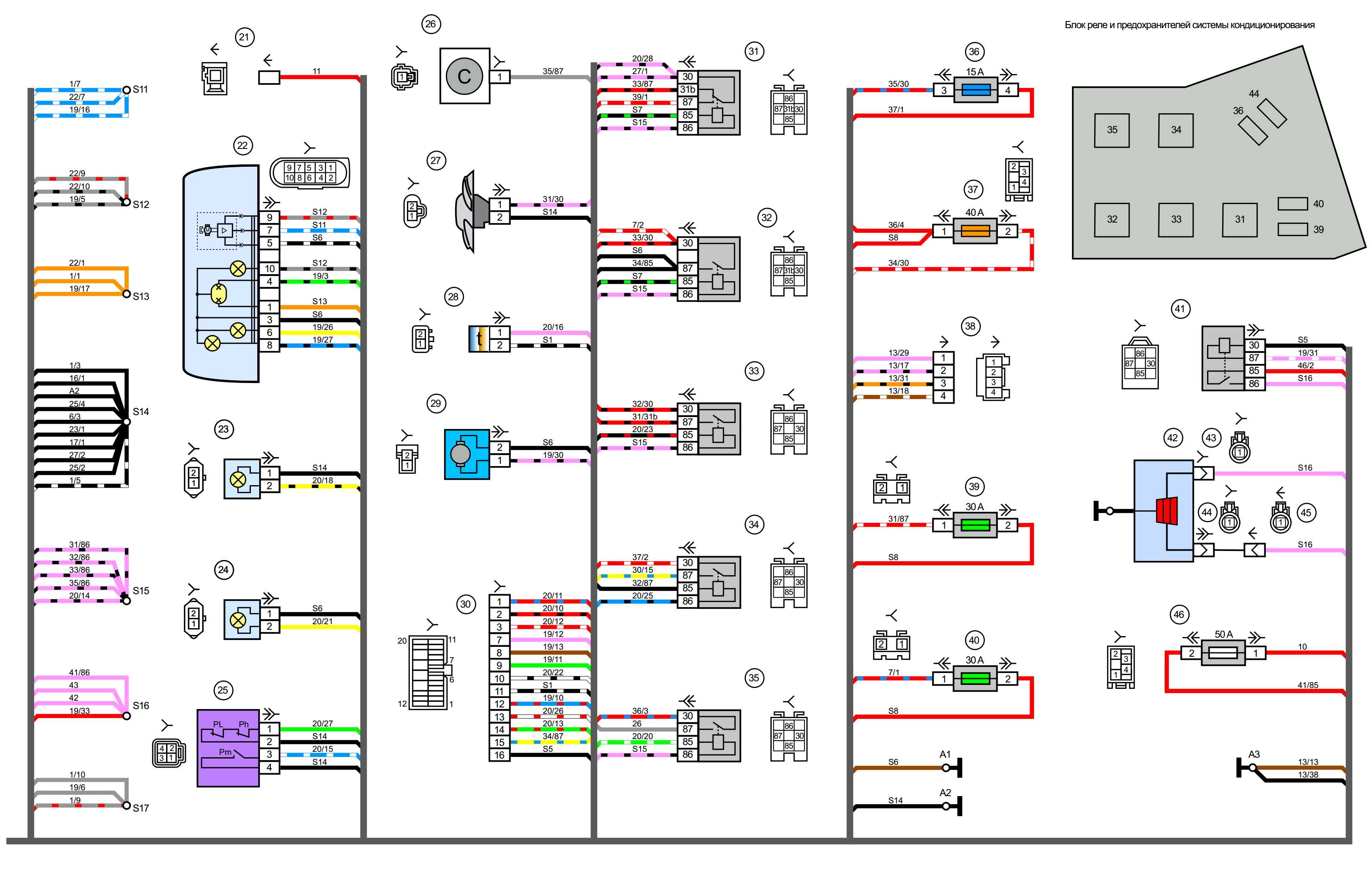

Системы кондиционирования

Одним из потребителей является отапливающее устройство. Оно является частью системы климатического контроля. С данной системой работает контроллер управления. Работа автоматическая. Водитель лишь только выставляет определенные параметры.

На автомобилях электрическая схема ВАЗ Приора может содержать системы кондиционирования воздуха. После нажатия на кнопку срабатывает реле, включается компрессор, подается питание на электромагнитную муфту, включается насос. Турбокомпрессор кондиционера начинает вращение, создавая давление, и по системе начинает регулировать хладагент.
