Методика самостоятельной замены топливного фильтра на lada kalina

Меняем топливный фильтр на лада калина с 8-ми клапанным двигателем

Выбор новых фильтрующих элементов

Чтобы приобрести детали системы очистки горючего для моделей ВАЗ 1117—19, нужно знать, как они выглядят:

  1. Фильтр грубой очистки представляет собой плоский сетчатый мешочек, изготовленный из химически стойкой пластмассы и улавливающий крупные частицы 80—100 микрон. В центре элемента находится пластиковый штуцер, надеваемый на ответную часть бензинового насоса.

    Сетчатый элемент оснащён патрубком, надевающимся на штуцер топливного насоса

  2. Фильтр тонкой очистки выполнен в виде цилиндра с двумя штуцерами на торцах. Корпус делается из металла либо специальной пластмассы — полиамида, внутри него расположена фильтровальная бумага. Она задерживает частицы размером 15—50 микрон. Патрубки оснащены фиксаторами для крепления топливных шлангов.

    Элемент оборудован фиксаторами для крепления подводок топливной магистрали

В выборе сеточки грубой очистки никаких премудростей нет — детали изготавливаются по единому образцу и стоят от 30 до 45 руб. Единственное предостережение: чтобы не приобрести некачественное изделие либо подделку, обращайтесь в хорошо зарекомендовавшие себя магазины. Сетка бензонасоса хоть и стоит копейки, но играет важную роль в топливной системе: улавливает крупный мусор, способный быстро засорить фильтровальную бумагу следующего элемента очистки.

В эксплуатации пластиковый корпус не уступает металлическому по надёжности

Материал, из которого делаются вторичные фильтры, не играет большой роли

Важно содержимое «бочонка», которое нельзя увидеть или пощупать. Поэтому критериев выбора всего 3:

  • соответствие размеров корпуса и диаметра штуцеров;
  • наличие пластиковых фиксаторов;
  • бренд (производитель).

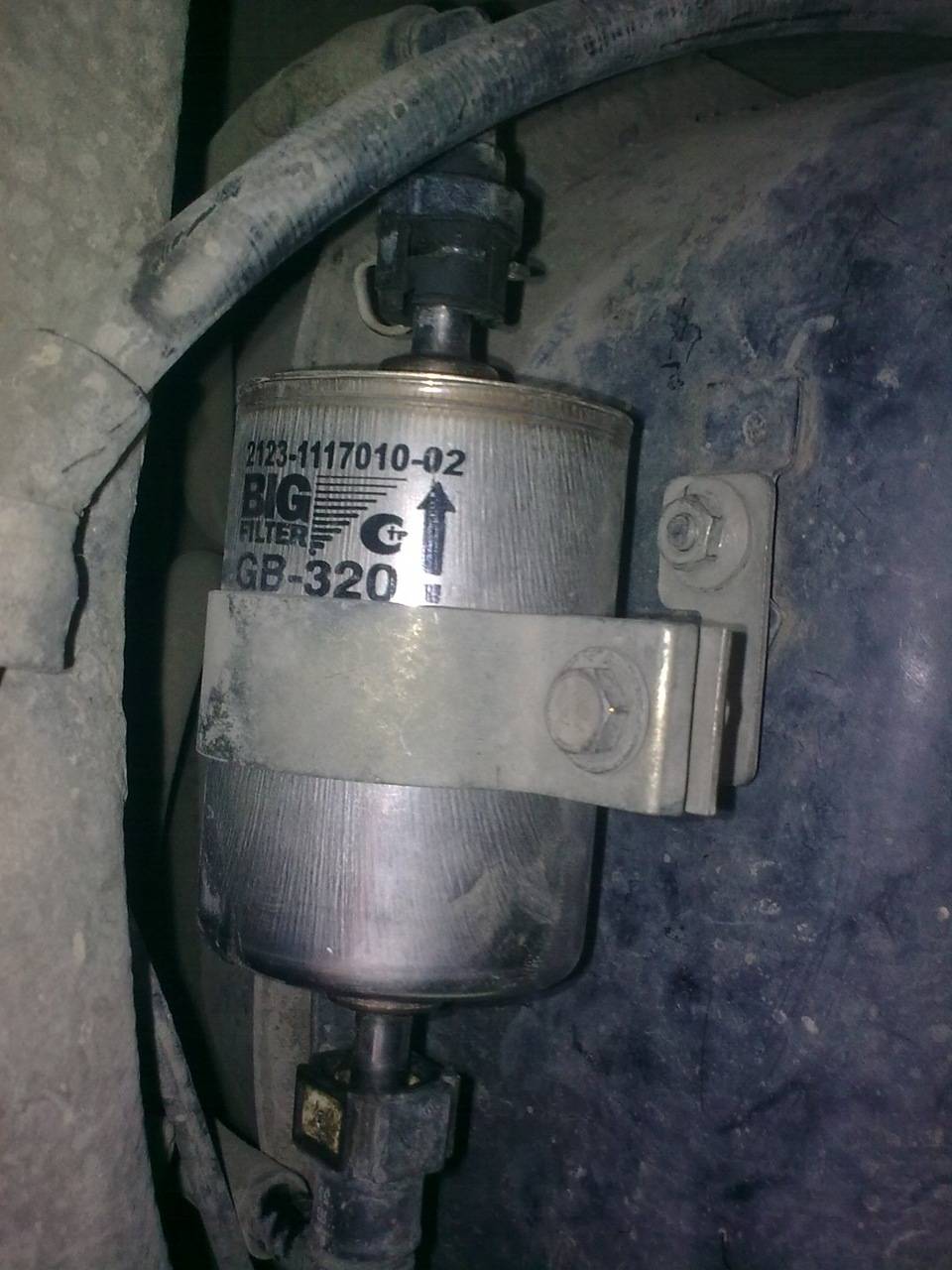

Крепежный хомут на «Калине» рассчитан под диаметр корпуса 56 мм

В магазинах продаётся множество разнообразных топливных фильтров, и далеко не все из них оснащены фиксаторами (в других машинах шланги могут фиксироваться хомутами). Деталь для «Калины» должна иметь защёлки, иначе трубки закрепить не удастся.

Пластмассовая защелка фиксирует шланг на штуцере фильтра

На территории стран бывшего СССР лучше всех зарекомендовали себя такие производители бензиновых фильтров:

  • BOSCH;
  • FRAM;
  • FILTRON;
  • SCT Germany;
  • UFI.

На данный момент машины второго поколения «Калины» оснащаются фильтрами тонкой очистки, сделанными из полиамида. Но пользователи отзываются о заводских запчастях не слишком лестно: после разборки обнаруживалось, что бумажная «гармошка» плохо приклеена к корпусу. В результате половина горючего проходила по бензопроводу без фильтрования. В то же время по практике единичных случаев нельзя однозначно утверждать, что металлические фильтры лучше пластиковых.

Внутри фильтрующего элемента стоит пористая бумага, задерживающая мелкие частицы

Таблица: стоимость фильтров ВАЗ 1118

Название бренда BOSCH FRAM FILTRON SCT Germany UFI MANN
Цена в рублях по состоянию на осень 2020 года 390 340 335 230 280 410

Видео: сравнение элементов очистки разных брендов

Замена топливного фильтра на калине

Добро пожаловать! Топливный фильтр – он отсеивает воду которая добавляется в бензин (Это некачественный бензин), а так же благодаря нему все частички грязи которые находятся бензину, останавливаются и не идут дальше в двигатель автомобиля, но так как бензин у нас в России не везде качественный, то соответственно и фильтр по чащё забивается грязью и приходится его постоянно менять, а иначе из-за забитого фильтра автомобиль будет ехать хуже и рывки при его разгоне так же будут наблюдаться.

Примечание! Для того чтобы произвести замену фильтра, нужны будут: Отвёртки (Возможно даже она и не понадобиться), а так же набор гаечных ключей и перчатки, потому что сам фильтр находится под днищем автомобиля и когда до него добираешься он бывает слишком сильно загрязнён, а с голыми руками с ним работать не очень то и приятно!

Где находится топливный фильтр? Он находится рядом с бензобаком автомобиля, а бензобак на всех инжекторных автомобилях Российского производства, располагается под днищем автомобиля, соответственно и сам фильтр там находится, поэтому при работе с ним и при его замене вам придётся искать смотровую яму или прямо так подлезать под автомобиль, более подробное местонахождение фильтра вы можете увидеть на фото ниже, на котором он красной стрелкой указан.

Когда нужно менять топливный фильтр? Вообще завод рекомендует его менять после прохождения 30.000 тыс. км. автомобиля, по сути это только лишь рекомендация которой можно будет придерживаться, но вить и через 15.000 и через 20.000 тыс. км. фильтр уже может выйти из строя, поэтому тут уже нужно учитывать некоторые факторы и в зависимости от них и производить замену, а именно если вы постоянно заправляетесь на дешёвых заправках где качество бензина оставляет желать лучшего, а так же если вы заправляетесь не 95 (Как говорит завод изготовителя) а 92 или же вообще 80, то у вас больше вероятность того что фильтр выйдет из строя и автомобиль начнёт тупить, то есть машина постепенно начнёт всё хуже и хуже разгоняться, постепенно будут у неё появляться рывки при разгоне, в начале рывки будут происходить только после того как вы нажали педаль газа до упора и едете на автомобиле на больших оборотах, а потом они будут чувствоваться и при малых оборотах двигателя при езде на малых скоростях, поэтому учитывайте все эти признаки и своевременно производите замену фильтра на своём автомобиле.

Периодичность замены топливного фильтра на Тойоте Королла

Замену топливного фильтра по инструкции к эксплуатации нужно проводить каждые 80 тыс. км пробега. Многие автовладельцы ездят, не меняя фильтр, тем самым превышая рекомендуемый пробег чуть ли не вдвое. Так обходиться с топливной системой и двигателем нельзя, ведь не секрет, что качество отечественного бензина, сильно уступает японскому стандарту. Поэтому имейте в виду, что топливный фильтр, как и любой другой элемент очистки, не может быть вечным и его ресурс ограничен пробегом автомобиля или определенным интервалом времени. Специалисты ТО настоятельно рекомендуют производить замену каждые 50 тыс. км пробега. Впрочем, замена топливного фильтра может потребоваться и раньше. На это вам укажут определенные признаки.

Подробное руководство по замене топливного фильтра на Ладе Калине

Сразу хотел бы сказать, что данный ремонт лучше всего выполнять на яме, и в теплое время года. Мне же повезло меньше и пришлось помучиться зимой, лежа под своей Калиной, чтобы поменять этот фильтр топлива. Но некоторое время спустя получилось записать видео отчет в нормальных человеческих условиях, так что смотрите на всю эту процедуру наглядно.

Видео по замене топливного фильтра

Данный видео обзор был сделан я гараже со смотровой ямой, так что показано все наиболее понятно и доступно.

Ну а ниже рассмотрен классический вариант в виде фото отчета!

Итак, первым делом необходимо добиться того, чтобы в системе питания не было давления. Делается это двумя разными способами, для кого какой будет удобнее:

Можно вынуть предохранитель, который отвечает за работу топливного насоса. Он находится под крышкой тоннеля пола, как раз около рычага переключения скоростей. Крышка снимается легким поддеванием плоской отвертки.

Там находится маленький блочок, который состоит из трех предохранителей. Извлечь необходимо центральный, а если быть точнее — то второй с левой стороны.

Второй способ — это отключение штекера питания от топливного насоса. Это можно сделать, откинув заднее сиденье, затем открыть крышку бензонасоса и отсоединить колодку со жгутом проводов.

После выполнения выбранной вами процедуры, заводим двигатель Калины и ждем до тех пор, пока мотор не заглохнет. Обычно это происходит очень быстро, в течение полуминуты в моем случае.

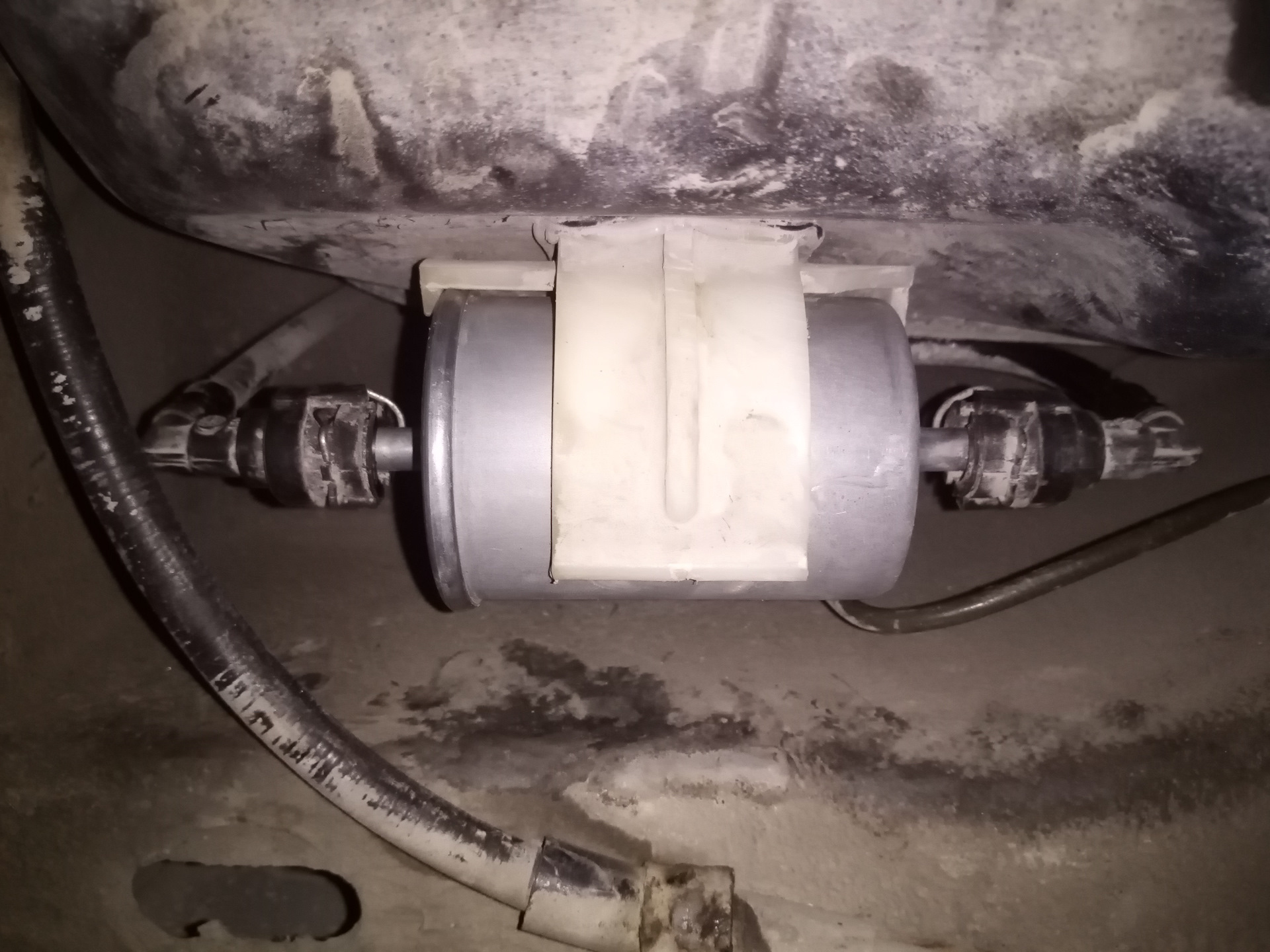

Непосредственно топливный фильтр Лады Калины находится под топливным баком. Чтобы было удобнее вам понять: с правой задней стороны автомобиля.

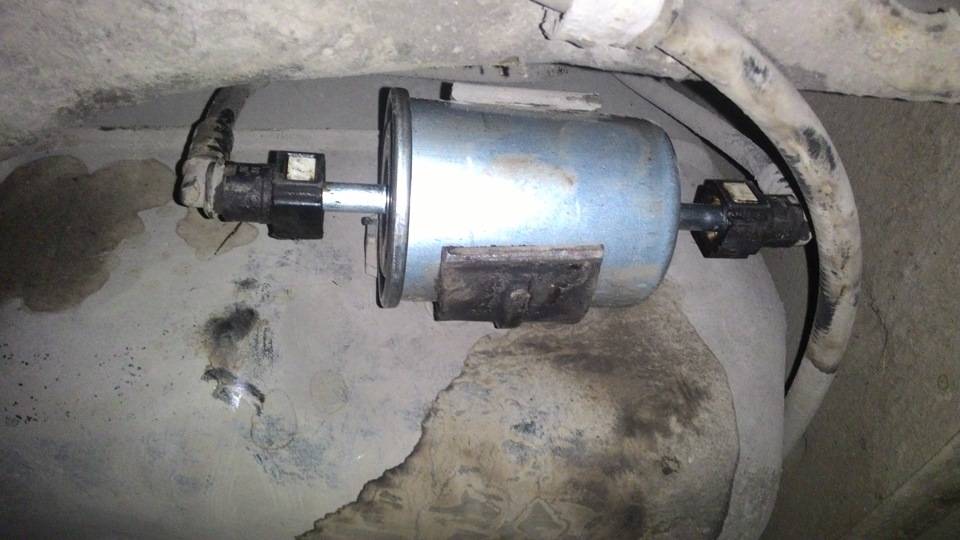

Фиксируется топливный фильтр довольно просто, как видите на фото, приведенных мною — всего лишь с помощью пластмассового фиксатора, так называемой скобы или хомута. А вот крепление штуцеров питания к самому фильтру происходит за счет металлических фиксаторов. Чтобы снять топливные шланги, нужно отжать с каждой из сторон эти скобки и потянуть за штуцеры. После чего можно вынимать сам фильтр, наглядно показано это на фото ниже:

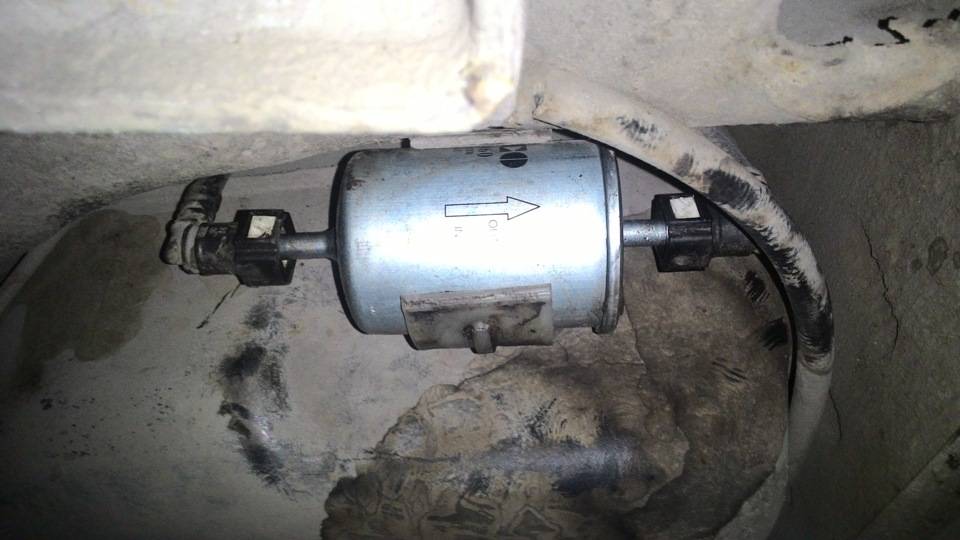

Перед установкой топливного фильтра, обратите внимание на стрелку, которая нарисована на корпусе. Она должна быть направлена в сторону движения топлива по магистрали

Короче говоря, стрелка должна идти от бака к моторному отсеку Лады Калины. Установка нового фильтра происходит очень просто, вставляем штуцеры к каждому концу топливного фильтра и надавливаем до упора — то есть, до тех пор, пока не услышим характерный щелчок.

Если все проводить на поднятой машине или на яме, то наверняка можно управиться за 10 минут. Если же так мучиться, как это делал я, то думаю, что около получаса будете возиться точно. Зимой это делать не очень приятно, особенно, лежа на снегу.

После замены топливного фильтра, вставляем обратно предохранитель бензонасоса или подсоединяем штекер. Потом заводим Калину и радуемся, теперь система питания будет защищена от попадания всякого хлама и инжектор будет работать как положено. Главное — во время меняйте этот элемент.

Самостоятельно можно произвести замену как топливного, так и масляного фильтра. Периодически надо заменять масла, воздушные фильтры и прочие элементы для корректной работы двигательной системы. Рекомендации, которых стоит придерживаться:

перед отключением шлангов следует запомнить их расположение. Если у вас слабая зрительная память, можно их сфотографировать на камеру мобильного телефона;
при установке новой желательно использовать снимок, дабы все правильно и корректно установить;
стрелка движения по магистрали должна быть от бака к мотору

Именно такое должно быть положение, поэтому при установке важно не упустить этот момент;
после сборки стоит несколько раз запустить зажигание для накачки топлива;
если с первого раза не заведется, значит, проблема с давлением. Необходимо повторить процедуру еще несколько раз.

Очень важно не ошибиться в установке нового фильтра, иначе будут проблемы с двигательной системой. В целом те, кто берется за эту работу, как правило, выполняют ее правильно

Ознакомиться с деталями данной операции можно при помощи видеоинструкции. Так будет намного проще разобраться в нюансах работы. Если же вы затрудняетесь, у вас всегда есть возможность обратиться на СТО, где опытные специалисты выполнят операцию по замене топливного фильтра быстро и успешно.

Когда необходимо заменять топливный фильтр

Инжекторы Лады Калины очень чувствительны к чистоте подаваемого топлива. В случае засорения фильтра во время движения авто водитель немедленно ощутит рывки и дергание. Особенно это заметно на малых скоростях. Поэтому не следует дожидаться появления описанных неисправностей и своевременно заменить деталь. Срок эксплуатации расходного материала, указанный в технической документации к машине, составляет 50 тысяч километров пробега. Но автолюбители советуют не ориентироваться на этот показатель.

Так как топливо на российских бензоколонках не отличается высоким качеством, рекомендованная периодичность замены составляет 30 000 километров пробега.

Топливный фильтр имеет монолитную конструкцию, поэтому невозможно провести визуальную оценку его состояния. Но определить его пропускную способность достаточно просто по давлению на выходе, подсоединив к выходному шлангу манометр. При работающем бензонасосе давление должно составлять 2,7 атмосферы. Если оно ниже указанной нормы, требуется заменить расходник.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Выбор фильтра на Калину

Несмотря на большое разнообразие фильтров на рынке запасных частей и расходных материалов, они одинаковы для всей линейки данных авто от АвтоВАЗа. Топливная система Лада Калина ничем не отличается в машинах с двигателями, имеющими один распредвал и 8 клапанов, и с двухваловыми моторами с 16 клапанами. Сам расходник во всех машинах находится под топливным баком в правой части кузова.

Чтобы правильно выбрать фильтр, необходимо разобраться в особенностях его конструкции. Основной составляющей этого расходного материала является фильтрующий элемент, который характеризуется двумя важными показателями: площадь и размер ячеек, или пористость. Обычно он изготавливается из специальных сортов бумаги. Для увеличения площади фильтрации бумажную полоску складываю в гармошку, затем склеивают края. Полученную конструкцию в виде гофрированного цилиндра помещают в металлический или пластиковый корпус, имеющий два штуцера для входящего и выходящего потоков.

Описанная конструкция характерна для всех известных топливных фильтров без исключения, вне зависимости от производителя, поэтому оценка эффективности работы этого устройства проводится по площади (или диаметру) фильтрующего элемента, размеру ячеек и числу ребер.

Высококачественный топливный фильтр на Калину обладает большой площадью (или диаметром) и мелкими ячейками.

Фильтры по площади, размеру ячеек и количеству ребер

Бренд Площадь фильтрующего элемента Размер ячеек, мкм Количество ребер
General Motors 576 45 45
Mann 576 45 45
Parts Mall Corp. 468 50 42
Onnuri 496 50 44
JC Premium 660 45 55
Daewoo Motor 528 55 56
JPN 528 50 65

Фильтры по диаметру, размеру ячеек и количеству ребер

Бренд Диаметр фильтрующего элемента, мм Размер ячеек, мкм Количество ребер
Lada Big 44 50 38
SCT 42 50 55
Pekar 41 50 48
Hola 42 55 54
Ween 41 50 45
Bosch 48 45 65

Анализ результатов исследований показывает, что в первой группе наилучшими показателями обладают товары брендов «JC Premium», «General Motors» и «Mann», которые имеют максимальную площадь фильтрующего элемента и минимальный размер ячеек. Во второй группе лидером является «Bosch», отличающийся большим диаметром, маленькими ячейками и максимальным количеством ребер. Самые хорошие образцы, как правило, наиболее дорогие.

Замена сеточки бензонасоса на Калине

Она включает в себя множество механизмов, действующих слаженно, взаимодополняющих друг друга, поэтому, когда из рабочего строя выходит даже самая малейшая деталь, это негативным образом сказывается на работе всей топливной системы.

Что такое бензонасос

  • В каждой модели конструкция и местонахождение бензонасоса уникальны, у Лады Калины, это устройство расположено в противоположной стороне от силового агрегата.
  • С одной стороны, такое расположение позволяет выиграть в технических возможностях машины, но с другой, требуется более мощная работа устройства, нежели у моделей, в которых бензонасос расположен ближе к двигателю.
  • Для того, чтобы бензонасос у Калины справлялся со своей работой, он представлен в электрическом варианте. Его преимуществами является:
  • простота конструкции;
  • хорошая подача горючего;
  • безопасность.

Но, как того стоило ожидать, электрика у Калины пока что не является сильным местом, она часто выходит из строя, что является главным минусом.

Кроме того, в число недостатков бензонасоса Лады Калины входит повышенный уровень шума, чувствительность к качеству бензина, а также тот факт, что он нуждается в охлаждении.

  1. Забиваются фильтры, что нарушает работу всего механизма и в итоге, приводит к отказу насоса.
  2. Вот почему фильтры, или, как их еще называют, сеточки, необходимо регулярно менять.
  3. Об этом мы и поговорим, но прежде, давайте разберемся, а какие же бывают неисправности у бензонасоса Калины?
  4. Виды неисправностей:
  • Одной из наиболее частых неисправностей насоса является быстрое снижение давления после того, как запускается мотор. Этот факт говорит о серьезных нарушениях, которые могут быть спровоцированы либо дефектом клапана, либо поломкой регулятора уровня давления, вполне возможно, что забились и форсунки. Резкое падение давление приводит к проблемам в запуске двигателя, что, если не исправить поломку, и вовсе может привести к выходу двигателя из рабочего строя.
  • Случается и так, что двигатель теряет в мощности, или вовсе, движок не заводится, хоть на холодную, хоть на горячую. Все это случается в случае, когда рвется мембрана или пружина, изнашивается шток или происходит засорение фильтров, причем, последнее происходит чаще, чем что-либо другое.
  • В любом случае, обнаружив, что с топливной системой что-то не так, следует прежде всего проверить состояние фильтров, потому что они, из-за некачественного бензина, засоряются довольно быстро, и, лучше менять их своевременно, не дожидаясь проблем. Теперь о том, как самостоятельно поменять сеточку от насоса.

Меняем сеточку своими руками

Итак, сеточка расположенная в бензонасосе, вынуждена постоянно контатировать с пылью и грязью, ведь сам насос находится между креслами, и на его корпус постоянно оседает пыль.

Вот почему опытные автомобилисты не ленятся время от времени протирать влажной тряпочкой корпус насоса, чтобы избежать несвоевременного засорения системы.

Для замены сеточки нужно пройти несколько этапов:

  1. Самое первое, что мы делаем – это покупаем новый фильтр.
  2. Приподнимаем задние кресла для того, чтобы обеспечить доступ к насосу.
  3. Откручиваем четыре крепежа на крышке лючка к насосу и убираем ее в сторону.
  4. Аккуратно снимаем шланги. Они демонтируются следующим путем: надавливаем на фиксатор (можно воспользоваться отверткой) и поддеваем (другой отверткой) по стрелке сам шланг. Разумно соразмеряем свои силы, чтобы не сломать хрупкие детали и снимаем шланг. Отстегиваем разъём.
  5. Тщательным образом протираем насос от пыли и продолжаем разбирать конструкцию. Демонтируем стопорное кольцо. Сразу предупредим, кольцо снимается тяжело, здесь придется потрудиться или даже воспользоваться молотком, но опять же, не перестарайтесь.
  6. Извлекаем насос (чтобы не залить салон бензином, подстелите какую-нибудь ненужную тряпочку).

Первая часть работы завершена. Приступаем к самой основной ее части, разборке насоса:

  1. К насосу присоединены датчик и провода, надо отсоединить их.
  2. Следом скидываем трубку забора и отгибаем фиксаторы (их 4 штуки), для того, чтобы суметь снять стакан.
  3. Проверяем стакан на наличие грязи, если таковая имеется, чистим.
  4. А теперь делаем то, ради чего мы и провели такую масштабную работу – снимаем сеточку. Обычно она выглядит жутко. Но не стоит пугаться, просто меняем ее на новую и собираем систему в обратном порядке.

Автомобилисты советуют проводить такую работу каждые 45 000 – 50 000 км. пробега, это как раз то время, за которое сеточка Калины изнашивается. Конечно, эта работа относится к разряду пыльных, но, в принципе, она не так сложна, как кажется, ее вполне можно выполнять в одиночку, за полчаса – час.

Замена топливного фильтра Лада Калина

Для тех, кто во всём полагается на себя, подробная инструкция по самостоятельной замене топливных фильтров.

Где находится топливный фильтр

Перед тем, как приступить к работе, нужно знать точно, где топливный фильтр стоит на автомобиле, точнее два фильтра. Сетка подсоединена к бензонасосу, чтобы её поменять, нужно будет снимать этот самый бензонасос.

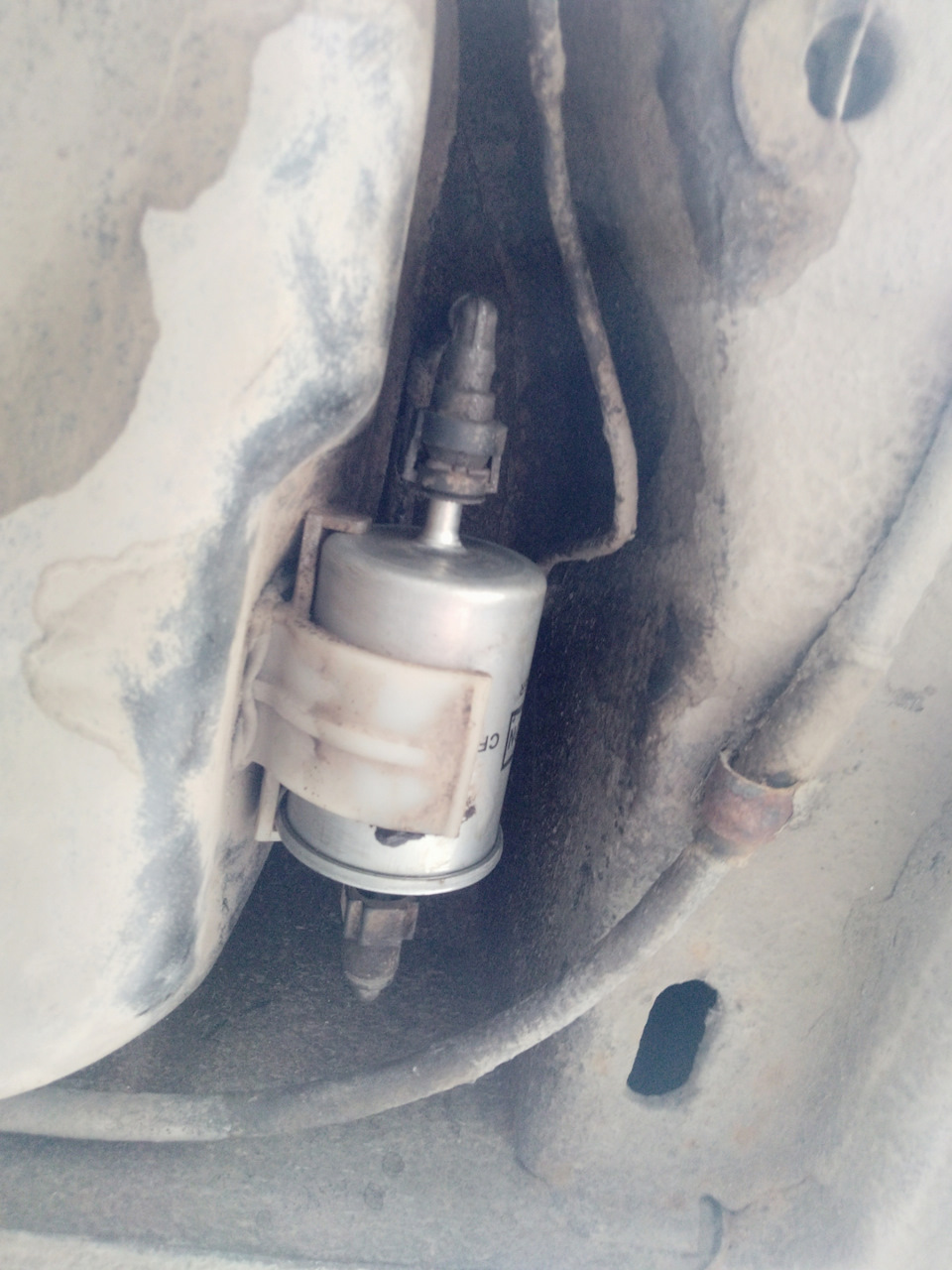

Топливный фильтр, ответственный за тонкую очистку без смотровой ямы вряд ли вам удастся достать. Если поднять автомобиль справа на домкратах, то можно подлезть. Находится фильтр рядом с бензобаком, возле правого порога автомобиля.

Необходимые инструменты для работы

Инструменты для работы нужны стандартные – отвёртки простая и крестовая, набор рожковых ключей. Для снятия бензонасоса и замены сетки вам дополнительно понадобится небольшое зубило или отвертка простая широкая и мощная, ну и молоток.

Снятие фильтра тонкой очистки

Начнём с замены бочкообразного фильтра тонкой очистки, который меняется по регламенту чаще. Сначала настоятельно рекомендуется убрать давление в топливной системе, дабы бензин не брызгал в разные стороны. Некоторые этого не делают, и при снятии топливо брызнет в стороны, лично видел, как мастеру на СТО бензин так попал в глаза. Если при снятии фильтра не на бензонасосе это не критично, то при снятии шлангов бензонасоса бензином можно забрызгать салон.

Стравливается давление двумя способами. Первый способ – достать предохранитель бензонасоса, который на 15 ампер, вот он на фото ниже.

Поднимаем крышечку, достаём предохранитель. Потом заводим автомобиль и ждём, пока он не заглохнет. При необходимости заводимся ещё пару раз, если заведётесь, конечно. После этого давление в топливной рампе будет сброшено.

Второй способ – это сбрасывание давления через клапан топливной системы. Клапан находится под капотом, под ресивером. Вот на фото для наглядности можно всё увидеть.

Теперь достаём топливный фильтр тонкой очистки. Бензиновые шланги отсоединяются голыми руками, без всяких инструментов – достаточно нажать на фиксаторы.

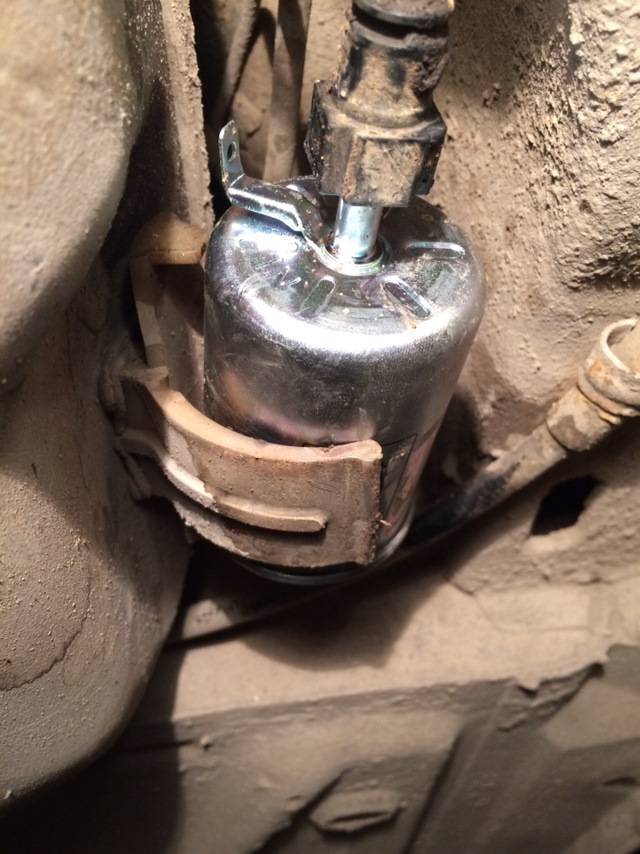

Сам фильтр может быть закреплён или пластиковым зажимом, или крепёжным хомутом. В случае с пластиковым зажимом, фильтр просто достаётся, нужно поддеть его отвёрткой. Хомут откручивается, там болт стоит обычно на 10.

Снятие фильтра грубой очистки

Сетку бензонасоса менять значительно сложнее. Интервал замены у неё почти в два раза больше, чем у фильтра тонкой очистки. Если качество топлива в вашем регионе низкое, то рекомендуется менять два фильтра одновременно. Если сетка-фильтр забьётся, то бензонасос может выйти из строя, да и топливо начнёт подаваться неравномерно.

Снимаем заднее сиденье, находим откидывающийся клапан обшивки, поднимаем его, и видим лючок, под которым находится колба с бензонасосом.

Лючок откручиваем, там 4 винта под крестовую отвёртку, снимаем лючок. Если вы до этого не отключили аккумулятор автомобиля, сделайте это перед снятием клеммы питания с бензонасоса. Потом снимаем патрубки, там пластиковые фиксаторы и одна металлическая скоба.

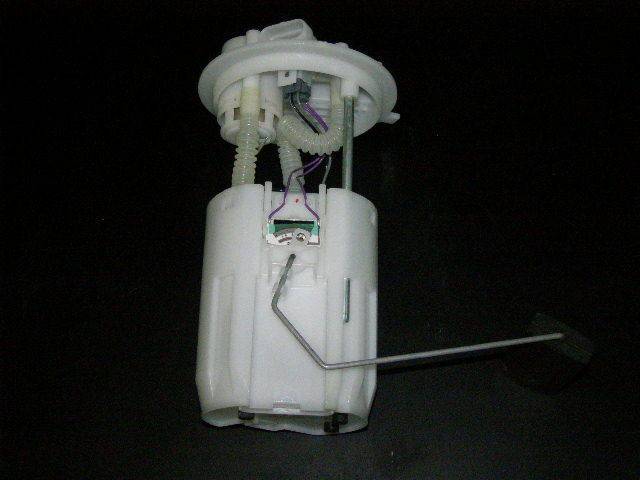

Чтобы достать колбу бензонасоса, нужно открутить большую стопорную шайбу. Часто именно на этом моменте возникают трудности. Шайба откручивается против часовой стрелки, но откручивать её нужно небольшим зубилом, ударяя по нему молотком. Не переусердствуйте с силой ударов, шайба пластиковая, хоть и крепкая. После откручивания стопорной шайбы колбу можно извлекать из бака.

Остаётся достать бензонасос из корпуса колбы, предварительно отключив разъём насоса. Иначе его можно оторвать, у меня он раз оторвался. Чтобы достать бензонасос, нужно свести вместе пластиковые защёлки, после чего бензонасос извлекают.

Фильтр на бензонасосе, грубой очистки, снимается голой рукой (в перчатке, если желаете) со штуцера бензонасоса. Оценить состояние сеточки можно визуально или продув её. Но раз уже вы сюда залезли, то лучше сразу поменять, несмотря на состояние.

Установка новых фильтров

Проблем с установкой новых фильтров обычно не возникает. Процесс установки проходит в последовательности, обратной снятию фильтров. Фильтр устанавливается стрелочкой по направлению движения топлива к двигателю, стрелка нанесена на корпус фильтра.

Сетку на бензонасосе нужно надеть на штуцер бензонасоса и жать до тех пор, пока не услышите щелчок фиксатора. После этого останется защёлкнуть топливный насос в колбе. Далее устанавливаем колбу на своё законное место в автомобиле.
