Устройство и ремонт топливной системы шевроле нива

Сломался бензонасос, что делать?

Весьма неприятен момент, когда отказ бензонасоса произойдёт, к примеру, на магистрали или около светофора.

Ситуация становится наиболее напряжённой в момент сильной интенсивности движения. Если такая неприятность случилась, а помочь некому, то первым делом следует откатить автомобиль с проезжей части, и провести попытки «реанимировать» бензонасос.

Признаки неисправности

В арсенале автомобильных инструментов любого заботливого водителя должен находиться, наравне с ключами, тестер, даже если в виде простой контрольной лампы и двух проводов.

Первый признак неисправности на инжекторном двигателе – моторчик бензонасоса «молчит» при включённом зажигании. Соответственно, все попытки пуска двигателя в таком случае не увенчаются успехом.

В любой непонятной ситуации снимай клемму. Весьма полезный совет, кстати!

Водителю очень повезёт, если поможет очень простой способ, который следует предпринять в первую очередь. Для этого следует на некоторое время снять клемму с аккумуляторной батареи, а затем снова её поставить и закрепить. Возможно, бензонасос снова заработает.

Проверка питания на клеммах бензонасоса

Ну а если этого не произошло, продолжать искать неисправность. Тут следует повозиться, и попытаться добраться до самого насоса, и с помощью тестера или контрольной лампы проверить, имеется ли питание на его клеммах.

Один конец провода тестера устанавливают на корпус автомобиля – это будет «масса», а другой – на разъём клеммы у топлива насоса. Если напряжение имеется, то в таком случае, к сожалению, не избежать замены электромотора, а если напряжение отсутствует – поиск неисправности следует продолжить, уже в электрической цепи автомобиля.

Забита сетка бензонасоса

Не сильное загрязнение фильтрующей сетки. Бывает и хуже!

При этом явлении двигатель заводится, но не развивает полной мощности.

Поиск неисправности в электрической цепи

Электродвигатель бензонасоса при нормальной эксплуатации из строя выходит достаточно редко.

Подгорание контактов на бензонасосе

Основная причина такой неисправности — неопытность водителя, который не следит за уровнем топлива в бензобаке, то есть когда топливо практически полностью заканчивается. Бензонасосы крайне не любят работать при отсутствии топлива.

Предохранители и реле

Итак, убедившись в том, что сам электромотор бензонасоса полностью исправен, вторым делом необходимо проверить предохранитель и реле, отвечающие за включение бензонасоса.

Расположение предохранителя и реле бензонасоса

К сожалению, добраться до них не так просто: придётся снимать обивку из пластика, которая находится под бардачком передней панели. Демонтировав её, можно обнаружить в глубине блок реле и сам предохранитель.

Можете заменить неисправное реле на соседнее. Оно такое же.

Запасные реле и предохранители также нужно возить с собой, очень пригодится в дороге.

После проверки предохранителя, можно загнуть ему ножки. Иногда контакты в монтажном блоке могут расшататься

Реле проверяют только заменой на заведомо исправное

Если и это не помогло, то стоит обратить внимание на реле, которое входит в систему сигнализации. Ведь включённая сигнализация исключает возможность завести двигатель, блокируя цепь питания бензонасоса. Как можно увидеть, поиск неисправности, а также замена топливного насоса на автомобиле Нива Шевроле – не такая сложная затея, при необходимости это можно сделать даже в дороге

Как можно увидеть, поиск неисправности, а также замена топливного насоса на автомобиле Нива Шевроле – не такая сложная затея, при необходимости это можно сделать даже в дороге.

Бензонасос на Нива Шевроле имеет свой срок эксплуатации, так же как и другие детали в автомобиле. Если постоянно заправлять свою машину качественным топливом, то срок замены бензонасоса можно продлить. Обычно его рекомендуется менять после 20 000 километров пробега.

Какие элементы имеет смысл ремонтировать

Уплотнительные кольца, фиксаторы и гибкие шланги можно назвать типичными расходниками. Срок их службы невелик, а ремонт нецелесообразен. Соединительные шланги стоят в пределах нескольких сотен рублей, соединительные элементы еще дешевле, так что намного проще заменить их на новые.

Совсем другое дело — стальные трубопроводы. В руководстве по пользованию Chevrolet Niva указано, что поврежденная часть топливной магистрали может быть отремонтирована. Ремонт производится путем замены поврежденного участка на армированный шланг. Решение о целесообразности ремонта принимается на основе измерения длины поврежденного участка бензопровода.

Какие элементы имеет смысл ремонтировать?

Ремонт большинства деталей не предусмотрен.

• Потрескавшиеся, поврежденные или забившиеся трубки бензопровода подлежат немедленной замене.
• Невозможно прочистить загрязненные фильтры тонкой очистки или адсорбер. Их нужно только менять.
• Забившийся фильтр грубой очистки при необходимости легко очищается. Менять его нужно лишь в случае повреждение сетки.
• В некоторых случаях имеет смысл ремонт бензобака. Отверстия, появившиеся в результате физического воздействия, можно запаять или заварить. Однако при этом надо соблюдать правила безопасности. В противном случае возможен взрыв паров бензина, скопившихся в баке.
• Проржавевший бензобак паять или варить не имеет смысла. Как правило, в нем наверняка найдется несколько очагов коррозии. Запаяв одну дыру, вы вскоре обнаружите новые.
• Датчик уровня топлива и топливный насос также невозможно отремонтировать. Единственное исключение — плохие контакты на клемме подключения. В этом случае достаточно будет удалить коррозию или загрязнение, чтобы оживить устройство.
• Ремонт форсунок заключается в очистке жиклеров. Это требует демонтажа деталей и промывки их при помощи специального очистителя. Аналогично удается восстановить работоспособность дросселя. Если промывка не помогла, детали нужно заменить новыми.
• Сломанный регулятор давления проще и дешевле заменить, чем пытаться отремонтировать.

В большинстве случаев ремонт сводится к локализации неисправности и замене деталей, вышедших из строя.

Источник

Как найти предохранитель бензонасоса на Шевроле Нива

Предохранитель синего цвета.

Работа не самая благодарная, но другого выхода нет, если цепь звонится, топливный насос целый, контакты не горелые и не окисленные, дело в предохранителе. Добраться до него можно так:

• Снимаем минусовую клемму на АКБ.
• Крестовой отвёрткой откручиваем правый саморез крепления бардачка.
• Слева откручиваем два самореза, которые фиксируют пластик на центральной консоли.
• Открываем бардачок и находим ещё два винта в нижней части.
• С внутренней стороны бардачка откручиваем ещё два самореза, фиксирующие его к центральной консоли.
• Также изнутри откручиваем саморез верхнего крепления слева и саморез посередине вверху.
• Откручиваем два самореза, крепящие облицовку бардачка справа.
• Откручиваем верхнее крепление и короткой отвёрткой добираемся до самого нижнего самореза.
• Теперь бардачок можно наклонить и раскоммутировать колодки питания включателя подсветки бардачка и самого фонаря подсветки.
• Снимаем бардачок, перед нами — защитная крышка, под которой находится контроллер и монтажный блок.
• Ключом на 10 откручиваем винт фиксации защитной крышки и снимаем её.

Особенности топливной системы Нива Шевроле

Топливная система Нива Шевроле представляет собой комплексное устройство, обеспечивающее подачу топлива от бака к двигателю автомобиля. Эта система имеет свои особенности, которые делают ее непростой в обслуживании.

Состав топливной системы

Топливная система Нива Шевроле состоит из следующих элементов:

• Топливный бак
• Топливный насос
• Топливный фильтр
• Топливные трубки и соединения
• Топливный распределительный клапан
• Форсунки
• Регулятор давления топлива

Каждый из этих элементов выполняет свою функцию и является важным для правильной работы топливной системы.

Особенности обслуживания

Обслуживание топливной системы Нива Шевроле требует определенных навыков и знаний

Прежде всего, важно следить за качеством топлива, которое подается в систему. Использование некачественного топлива может привести к засорению фильтров и неисправности других элементов системы

Также необходимо периодически проверять состояние фильтра и, при необходимости, заменять его. Засоренный фильтр может снижать давление топлива, что сказывается на работе двигателя и может привести к его поломке.

Одной из особенностей топливной системы Нива Шевроле является необходимость регулярной проверки состояния форсунок и их промывки. Засоренные или неисправные форсунки могут привести к неравномерной подаче топлива, что сказывается на работе двигателя и его мощности.

Регулятор давления топлива также является важным элементом топливной системы Нива Шевроле. Его задача — поддерживать оптимальное давление топлива в системе. Проверка и настройка данного элемента также входят в обязательную программу обслуживания.

Топливная система Нива Шевроле имеет свои особенности и требует внимательного отношения к обслуживанию и ремонту. Своевременное обнаружение и устранение неисправностей помогут сохранить надежную и эффективную работу топливной системы, а следование рекомендациям производителя поможет продлить срок службы этой системы.

Устройство и принцип работы

В топливной системе Шеви Нивы используется погружной бензонасос, в основе которого лежит коллекторный двигатель с двумя постоянными магнитами на статоре.

Питание к насосу поступает через реле, управляющий контакт которого подключен к блоку управления двигателем. Цепь защищена плавким предохранителем, который исключает возгорание электропроводки при коротком замыкании.

Реле находится в салоне автомобиля под бардачком. Рядом расположен блок предохранителей.

Зачастую бензонасосом называют не сам электромотор, а модуль, в который входят:

• Пластиковый корпус, выполняющий несущую функцию.
• Фильтр грубой очистки, задерживающий крупнофракционный загрязнения.
• Регулятор давления — перепускной клапан, который возвращает излишки топлива в бак.
• Датчик и поплавок, которые считывают информацию об уровне горючего в баке и передают данные на бортовой компьютер.

Электронасос установлен ниже уровня бензина. Это обеспечивает смазку и охлаждение его деталей. Если вырабатывать горючее до конца и заставлять электронасос работать «на сухую», он быстро сломается.

Вращение крыльчатки насоса обеспечивает давление в топливопроводе в пределах 3,6-4 Бар. При превышении этого показателя срабатывает перепускной клапан регулятора давления.

Бензин к крыльчатке поступает через сетчатый фильтр, который защищает узел от крупных инородных частиц. Мелкофракционные загрязнения не вредят бензонасосу.

Два типа регуляторов давления топлива

На автомобилях «Шевроле-Нива» до 2009 года выпуска РДТ устанавливался на топливной рампе. К корпусу РДТ подходили напорный топливопровод от бензонасоса. Излишки горючего возвращались в бензобак по сливному трубопроводу, в просторечии «обратке». Также к отдельному патрубку корпуса подходила трубка подачи разрежения от впускного коллектора.

Автомобили, выпущенные после 2009 года, оснащены топливным модулем, в котором установлены фильтр грубой очистки топлива, турбинный электробензонасос с реле управления, датчик уровня топлива и регулятор давления топлива. Таким образом, современный РДТ превратился в обычный переливной клапан, что упростило его конструкцию и повысило надежность системы питания в целом. Функцию определения требуемого моментного количества топлива взял на себя блок ЭУД, суммируя показания датчиков положения дроссельной заслонки и массового расхода воздуха и управляя форсунками. В электронной части ЭУД произошел переход от процессора (контроллера) типа «7.0» к «7.9.7».

Важно! Контроллеры «7.0» и «7.9.7» не взаимозаменяемы. Неисправности РДТ обычно вызваны тем, что пружина, воздействующая на клапан, «проседает», её усилие в результате длительных переменных нагрузок постепенно уменьшается

Клапан уже не так плотно прилегает к седлу, в итоге значительная доля горючего поступает в «обратку», давление в рампе снижается даже при короткой остановке двигателя. При нажатии на педаль управления дроссельной заслонкой двигателю не хватает топлива, что вызывает «провалы» вместо повышения оборотов, особенно при ускорениях и на переходных режимах

Неисправности РДТ обычно вызваны тем, что пружина, воздействующая на клапан, «проседает», её усилие в результате длительных переменных нагрузок постепенно уменьшается. Клапан уже не так плотно прилегает к седлу, в итоге значительная доля горючего поступает в «обратку», давление в рампе снижается даже при короткой остановке двигателя. При нажатии на педаль управления дроссельной заслонкой двигателю не хватает топлива, что вызывает «провалы» вместо повышения оборотов, особенно при ускорениях и на переходных режимах.

Про неисправности

Характерные признаки неисправного РДТ:

Обратите внимание, что любая из этих неисправностей может быть вызвана не регулятором давления, а проблемами с чем-то другим

Самостоятельная диагностика

Необходимо отметить, что большинство признаков неисправности РДТ совпадают или очень похожи на проблемы с электробензонасосом или форсунками.

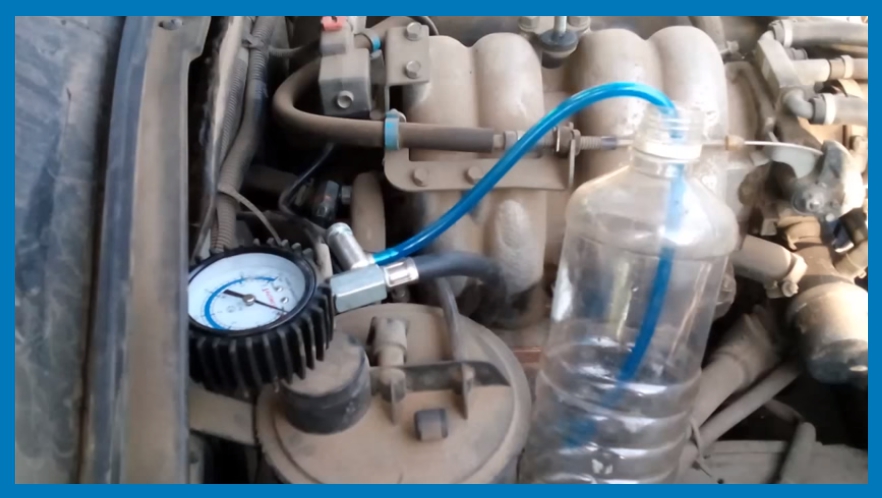

При расположении регулятора в топливной рампе, для его проверки следует:

При расположении регулятора в топливном модуле, как у всех достаточно «свежих» автомобилей «Шевроле-Нива», проделайте те же операции, за исключением пережатия сливной магистрали – «обратки», так как доступа к ней вы не имеете. Об исправности регулятора давления топлива вы сможете судить по неизменности остаточного давления в рампе.

Будьте осторожны, проводя диагностику! Не курите, не пользуйтесь открытым огнем! До начала работ осмотрите топливные магистрали и убедитесь, что они герметичны и не имеют признаков утечки.

Самостоятельный ремонт (замена) регулятора давления

Конструктивно «старый» и «новый» РДТ имеют неразборный стальной корпус и потому не ремонтопригодны.

Ремонт регулятора сводится к замене его новым или заведомо исправным.

Приобрести РДТ несложно и цена его сравнительно невелика. В продажу узел поступает в упаковке, в комплекте с необходимыми уплотнениями.

Замена РДТ на автомобиле Шевроле-Нива выпуска до 2009 года

Внимание! При замене регулятора давления топлива в топливном модуле, вы можете «попутно» выполнить несколько очень полезных вашему автомобилю процедур: очистить бензобак от возможных загрязнений и осадка, прочистить сетку-фильтр грубой очистки топлива, проверить герметичность всех трубопроводов модуля, в конце концов, поменять сам бензонасос. Как это сделать, читайте на нашем сайте

Неисправности системы впрыска топлива Niva Chevrolet

На автомобилях применяется система распределенного впрыска топлива.

Диагностика системы впрыска с помощью кодов диагностики описана в подразделе «Система управления двигателем».

При работе с системой впрыска обязательно придерживайтесь следующих правил:

1. Прежде чем снимать любые узлы системы управления впрыском, отсоедините провод от клеммы «–» аккумуляторной батареи. Аккумуляторную батарею отсоединяйте только при выключенном зажигании.

2. Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

3. Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

4. При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля.

5. Не допускайте нагрева электронного блока управления (ЭБУ) выше 65°С в рабочем состоянии и выше 80°С в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.

6. Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.

7. Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ.

8. Все измерения напряжения выполняйте цифровым вольтметром с внутренним сопротивлением не менее 10 МОм.

9. Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд.

– не прикасайтесь руками к штекерам ЭБУ или к электронным компонентам на его платах;

– при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.

Подавляющее большинство неисправностей системы впрыска топлива вызывается отказом следующих датчиков:

– датчик положения коленчатого вала (синхронизации) – полный отказ системы впрыска, двигатель не пускается;

– датчик массового расхода воздуха – увеличение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя;

– датчик положения дроссельной заслонки – потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;

– датчик температуры охлаждающей жидкости – трудности с пуском в мороз: приходится прогревать двигатель, поддерживая обороты педалью акселератора, при перегреве существенно снижается мощность, появляется детонация;

– датчик детонации – двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации; установлен с правой стороны двигателя

– кислородный датчик («лямбда-зонд») – увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу.

Возможно повреждение каталитического нейтрализатора отработавших газов;

– датчик скорости – невозможность самообучения системы для подстройки под стиль вождения конкретного водителя.

Диагностика системы впрыска с помощью кодов диагностики описана в разд. «Электрооборудование», в подразделе «Система управления двигателем»

Отжав фиксатор колодки, отсоединяем колодку проводов от топливного модуля. Отжав фиксатор колодки, отсоединяем колодку проводов от топливного модуля.

Пускаем двигатель и даем ему поработать на холостом ходу до остановки из-за выработки топлива. Затем включаем стартер на 2–3 с. После этого давление в топливной системе будет сброшено.

Топливная система (система питания инжекторного двигателя)

Схема системы питания двигателя с распределенным впрыском топлива

Запас топлива находится в баке, расположенном под задним сиденьем (он прикреплен к кузову болтами и закрыт пластиковой накладкой). Бак – штампованный из стального освинцованного листа, верхняя и нижняя его половины сварены между собой. Заливная горловина соединена с баком двумя резиновыми шлангами; нижний (толстый) шланг служит для заливки топлива, верхний (тонкий) – для отвода вытесняемого воздуха при заправке бака топливом. Шланги закреплены хомутами. Пробка бака герметична. Два штуцера в верхней части бака (слева и справа) служат для вентиляции бака, на них надеты пластиковые трубки, соединенные с сепаратором.

Сепаратор закреплен саморезами в нише правой задней части кузова. Шлангами и трубопроводами он соединен с адсорбером в моторном отсеке. В разрезах шланга вблизи сепаратора установлены гравитационный и двухходовой клапаны, а также тройник, связанный со шлангом выпуска паров топлива. Последний выходит снаружи кузова возле заливной горловины, а в его разрезе установлен предохранительный клапан. Пары топлива из бака частично конденсируются в сепараторе, конденсат сливается обратно в бак.

Оставшиеся пары проходят через гравитационный и двухходовой клапаны и попадают в адсорбер. Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля, а двухходовой препятствует чрезмерному повышению или понижению давления в топливном баке.

В адсорбере пары топлива поглощаются активированным углем. Второй штуцер адсорбера соединен шлангом с дроссельным узлом, а третий – с атмосферой. На выключенном двигателе последний перекрыт электромагнитным клапаном, и в этом случае адсорбер не сообщается с атмосферой.

При запуске двигателя контроллер системы впрыска начинает подавать управляющие импульсы на клапан с частотой 16 Гц. Клапан сообщает полость адсорбера с атмосферой и происходит продувка сорбента: пары бензина отсасываются через шланг и дроссельный узел в ресивер и далее – в цилиндры двигателя. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов, тем интенсивнее продувка.

Топливный насос – электрический, погружной, роторный, конструктивно объединен с датчиками уровня топлива и его резервного остатка в баке. Он установлен на шпильках в верхней части топливного бака. Насос включается по команде контроллера системы впрыска (при включенном зажигании) через реле.

От насоса по шлангам и трубопроводам, расположенным под днищем, топливо под давлением подается к фильтру тонкой очистки в моторном отсеке и далее – к топливной рампе.

Фильтр тонкой очистки топлива – неразборный, в стальном корпусе, с бумажным фильтрующим элементом, расположен в левой части моторного отсека. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливная рампа служит для подачи топлива к форсункам и закреплена на впускном коллекторе.

Топливная рампа в сборе: 1 — регулятор давления топлива; 2 — форсунки; 3 — топливная рампа

На ней находятся штуцер для контроля давления топлива (со стороны, обращенной к моторному щиту) и регулятор давления. Последний изменяет давление в топливной рампе в пределах от 2,8 до 3,2 бар (2,8–3,2 атм) в зависимости от разрежения в ресивере, поддерживая постоянный перепад давления между ними. Это необходимо для точного дозирования топлива форсунками.

Форсунки представляют собой электромагнитные клапаны, пропускающие топливо при подаче напряжения и запирающиеся под действием возвратной пружины при обесточивании. На выходе форсунки имеется распылитель, через который топливо впрыскивается во впускную трубу. Форсунки уплотнены в рампе резиновыми кольцами, их рекомендуется заменять при каждом демонтаже форсунки.

Управляет форсунками контроллер системы впрыска. При обрыве или замыкании в обмотке форсунку следует заменить. При засорении форсунки можно промыть на специальном стенде СТО без их демонтажа.

Пластмассовый корпус воздушного фильтра установлен в задней правой части моторного отсека на трех резиновых держателях. Фильтрующий элемент – бумажный.

Элементы подвода воздуха к дроссельному узлу: 1 — воздушный фильтр; 2 — корпус датчика массового расхода воздуха; 3 — гофрированный резиновый рукав; 4 — воздухозаборник

После фильтра воздух проходит через датчик массового расхода воздуха и попадает во впускной шланг, ведущий к дроссельному узлу.

Видео

https://youtube.com/watch?v=mEdwedC7HGQ

Схема ВАЗ-2123 до 2009 года

Общая схема электрооборудования Шевроле Нива ВАЗ-2123 выпуска до 2009 года.

1 — правая блок-фара; 2 — правая противотуманная фара; 3 — звуковой сигнал; 4 — лампа подкапотная; 5 — выключатель подкапотной лампы; б — стартер ВАЗ-2123; 7 — аккумуляторная батарея; 8 — генератор; 9 — датчик температуры наружного воздуха; 10 — левая противотуманная фара; 11 — левая блок-фара; 12 — выключатель электростеклоподъемника правой передней двери; 13 — мотор-редуктор электростеклоподъемника; 14 — выключатель плафона освещения салона в замке двери; 15 — мотор-редуктор блокировки замка двери; 16 — колодки подключения к правой передней колонке аудиосистемы; 17 — электродвигатель отопителя; 18 — датчик скорости автомобиля; 19 — электродвигатель омывателя ветрового стекла; 20 — электродвигатель очистителя ветрового стекла; 21 — выключатель плафона освещения салона в замке двери водителя; 22 — мотор-редуктор блокировки замка двери водителя; 23 — датчик уровня тормозной жидкости; 24 — колодки подключения к левой передней колонке аудиосистемы; 25 — выключатель электростеклоподъемника правой передней двери; 26 — реле электростеклоподъемников; 27 — реле звукового сигнала; 28 — выключатель электростеклоподъемника левой передней двери; 29 — реле противотуманных фар; 30 — колодка подключения к жгуту проводов системы управления двигателем; 31 — колодка диагностики; 32 — монтажный блок; 33 — колодка подключения к жгуту проводов системы обогрева передних сидений; 34 — блок управления системой блокировки замков дверей; 35 — комбинация приборов; 36 — правый боковой указатель поворота; 37 — лампа освещения вещевого ящика; 38 — выключатель лампы освещения вещевого ящика; 39 — выключатель зажигания; 40 — выключатель сигналов торможения; 41 — выключатель ламп света заднего хода; 42 — датчик включения блокировки дифференциала; 43 — блок контрольных ламп; 44 — регулятор электрокорректора фар; 45 — регулятор яркости подсветки приборов; 46 — подрулевой переключатель; 47 — левый боковой указатель поворота; 48 — переключатель электродвигателя отопителя; 49 — дополнительный резистор электродвигателя отопителя; 50 — датчик включения стояночного тормоза; 51 — выключатель заднего противотуманного света; 52 — выключатель противотуманных фар; 53 — выключатель обогрева стекла двери багажного отделения; 54 — переключатель наружного освещения; 55 — выключатель аварийной сигнализации; 56 — колодка подключения к правой задней колонке аудиосистемы; 57 — топливный насос с датчиком уровня топлива; 58 — лампы подсветки блока управления отоплением и вентиляцией; 59 — прикуриватель; 60 — лампа подсветки прикуривателя; 61 — блок управления автомобильной противоугонной системой; 62 — плафон освещения салона; 63 — плафон индивидуального освещения салона; 64 — колодки подключения к головному устройству звуковоспроизведения; 65 — колодки подключения к левой задней колонке аудиосистемы; 66 — правый задний фонарь ВАЗ2123; 67 — плафон освещения багажника; 68 — фонари освещения номерного знака; 69 — электродвигатель омывателя стекла двери багажного отделения; 70 — реле очистителя стекла двери багажного отделения; 71 — электродвигатель очистителя стекла двери багажного отделения; 72 — элемент обогрева стекла двери багажного отделения; 73 — дополнительный сигнал торможения; 74 — левый задний фонарь.

Схема соединений системы управления двигателем автомобиля ВАЗ-2123 выпуска до 2009 года

Схема включения наружного освещения Chevrolet Niva ВАЗ-2123 выпуска до 2009 года

Схема подключения фар Chevrolet Niva ВАЗ-2123 выпуска до 2009 года.

Схема включения электрокорректора фар в электрооборудование. До 2009 года выпуска.

Бензонасос — важный элемент топливной системы, выполняющий две функции:

• Подает бензин к форсункам.
• Создает высокое давление топлива в бензопроводе.

На Ниве Шевроле установлен электрический насос, управляемый электронной системой автомобиля.
