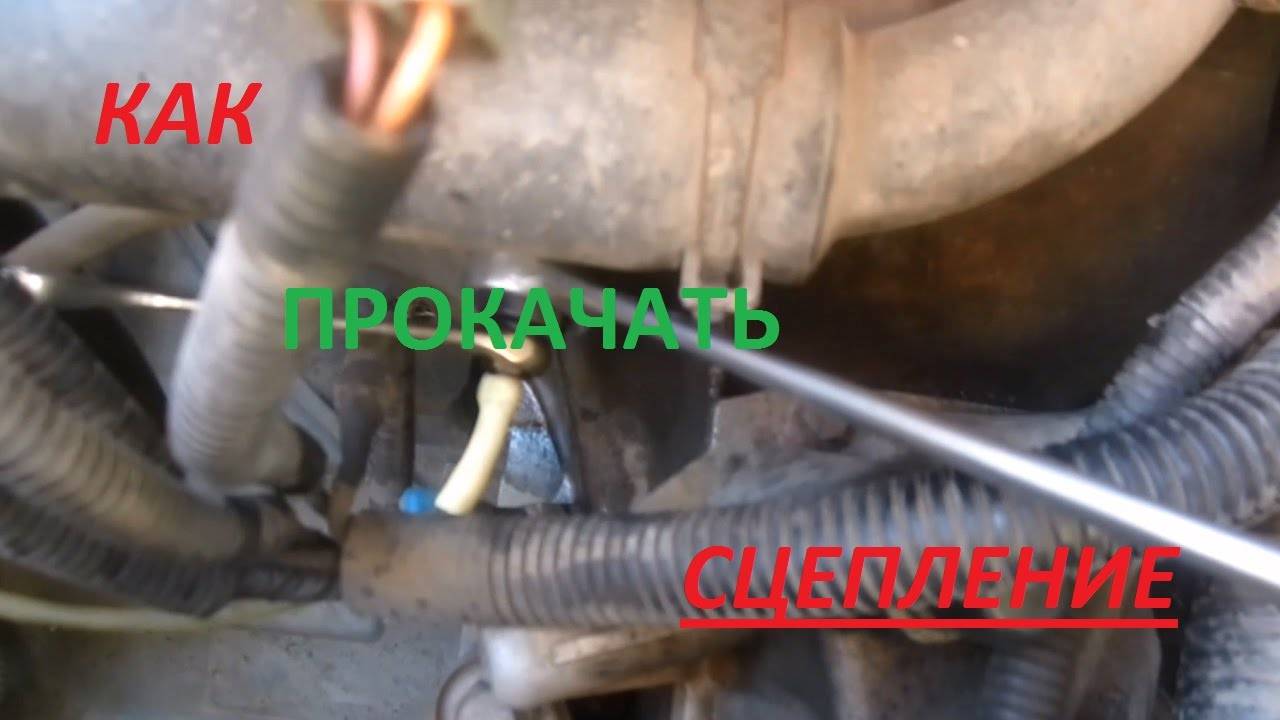

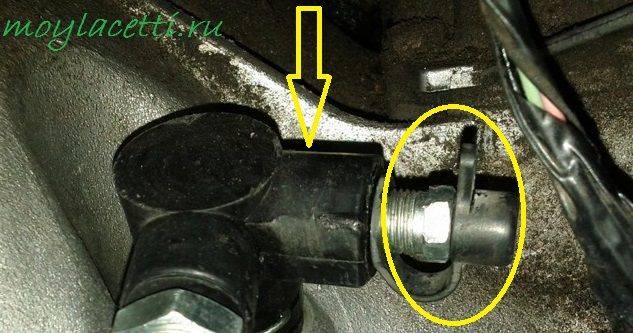

Как прокачать сцепление на лачетти

Типы главных цилиндров сцепления

Все ГЦС имеют принципиально одинаковую конструкцию и принцип работы, но делятся на несколько разновидностей по расположению и конструкции бачка с рабочей жидкостью, по количеству поршней и по общей конструкции корпуса.

По расположению и конструкции бачка цилиндры бывают:

• С интегрированным резервуаром для рабочей жидкости и вынесенным бачком;
• С вынесенным бачком;
• С бачком, расположенным на корпусе цилиндра.

Главный цилиндр сцепления с интегрированным резервуаром

Главный цилиндр сцепления с вынесенным бачком

Главный цилиндр сцепления с установленным на корпусе бачком

ГЦС первого типа — это устаревшая конструкция, которая сегодня используется нечасто. Такой механизм устанавливается вертикально или под некоторым углом, в его верхней части расположен резервуар с рабочей жидкостью, запас которой пополняется из выносного бачка. Цилиндры второго и третьего типа — это уже более современные устройства, в одном из них бачок является выносным и связан с цилиндром посредством шланга, а в другом бачок установлен непосредственно на корпусе цилиндра.

По количеству поршней ГЦС бывают:

• С одним поршнем;
• С двумя поршнями.

Главный цилиндр сцепления с одним поршнем

Главный цилиндр сцепления с двумя поршнями

Частые неисправности и их причины

Для системы сцепления автомобиля УАЗ характерны разные неисправности: усиленное сцепление, механизм не выжимается, буксует или не прокачивается. Избежать подобных проблем помогает своевременное техническое обслуживание, замена изношенных деталей, смазка и контроль уровня жидкости в баке, диагностика всех систем и компонентов механизма.

Инструкция по эксплуатации дает основные сведения о работе узлов транспорта, подготовке их к действию, правилах и периодичности контроля функциональности агрегатов, основных неисправностях и расшифровке кодов ошибок. Следование рекомендациям производителя позволит продлить срок службы техники. Простые поломки можно исправить самостоятельно.

Первая категория причин относится к проблеме, когда при опущенной педали система не может запуститься полностью. Алгоритм действий следующий:

1. Отсутствие у педали свободного хода. Ремонтные мероприятия заключаются в настройке привода выключения.
2. Сбой работы в конструкции перемещения нажимных дисков требует замены детали или удаления причины заедания.
3. Неисправность нажимных пружин, сниженное усилие. Исправить ситуацию поможет приобретение новых запчастей.
4. Попадание масла на поверхность трения дисков. Необходимо промыть и протереть бензином элементы насухо.
5. Длительное буксование вызывает перегрев. Механизм самостоятельно остынет через некоторое время.

Ремонт

Наличие схемы внутреннего устройства конструкции позволяет провести самостоятельный ремонт в случае простых неисправностей. Увеличение расхода топлива, масла, протечка охлаждающей жидкости, нехарактерные шумы и постукивания в механизме — первые показания к ремонту. Продлить функционирование деталей и транспорта помогает обслуживание и замена износившихся компонентов.

Как отрегулировать лапки сцепления

Для того чтобы отрегулировать сцепление на УАЗ, потребуется провести следующие ремонтные работы:

1. Измерение линейкой величины свободного радиуса перемещения педали привода, выключающей механизм. Нормативное значение для пружинно-рычажного типа должно укладываться в пределы от 35 до 55 мм, для диафрагменного типа — от 5 до 30 мм.
2. Измерение полного хода педали после ее опускания до предела. Нормативное значение необходимо искать в инструкции по эксплуатации вашей модели:
   • для автомобилей с системой сцепления пружинно-рычажного типа (Ульяновские внедорожники семейства 3151: 31512, 31514 и 31519) оно составляет 18,5 см;
3. для диафрагменного типа — в среднем 16,5 см. Так, например, УАЗ Хантер оно должно быть установлено в пределах 13-17 см, для УАЗ 3303 и УАЗ 390945 – в промежутке от 18 до 22 см.

Настройка необходимого положения путем изменения позиции с помощью ключа.

• Контроль расстояния при опущенной педали между перегородкой моторной части и серединой оси штока. Необходимо добиться значения в 9,6 см. Вилка должна обладать свободной траекторией перемещения минимум 1,7 см. Изменение длины толкателя рабочей корзины — инструмент регулировки. Для этого необходимо снять и обратно закрутить толкатель до получения нужного значения.

Регулировка свободного хода педали сцепления требуется, если между расположенной на оттяжных рычагах поворотной частью и регулировочных винтах и элементах приспособления расстояние не лежит в пределах 50,75-52,25 мм. Винты можно снимать и закручивать обратно до установления правильного размера.

Измерьте расстояние от плиты до головок каждого лапкового винта, оно не должно отличаться между собой более чем на 0,2 миллиметра. Подкрутите регулировочные винты для выставления расстояния с необходимой разницей. Фиксация каждого лапчатого винта происходит путем осаживания краев лапок в пазы винтовых хвостовиков.

Соединение диафрагменной пружины не нуждается в настройке свободного хода и не требует регулировки системы выключения механизма. Правильные габариты зазоров и ходов обеспечены особенностями конструкции.

Требования, предъявляемые к тормозной жидкости сцепления

Исключая основные требования – вязкость и температуру кипения – тормозные жидкости должны соответствовать и некоторым другим:

• Отсутствие негативного влияния на резиновые детали. Между поршнями гидропривода и цилиндрами располагаются резиновые манжеты. Герметичность данных соединений повышается при условии, что резина увеличивается в объеме под воздействием тормозной жидкости не более чем на 10%. После заливки состава такие детали не должны терять прочности, пластичности, деформироваться.
• Смазка пар трения. От смазывающих свойств состава зависит уровень износа поршней, поверхностей тормозных цилиндров и манжетных уплотнений.
• Стойкость под воздействием перепадов температур. В интервале от -40оС до +100оС тормозные жидкости сцепления должны сохранять эксплуатационные свойства, не расслаиваться, не оседать на узлах и деталях.

Замена состава должна проводиться в среднем раз в 2-4 года, причем частота зависит от состояния тормозной системы и автомобиля в целом. Проще говоря, чем старше транспортное средство, тем чаще желательно менять тормозную жидкость. Если состав меняет свой цвет раньше установленного срока, то его сразу же меняют.

Рекомендуем к просмотру данное видео о прокачке сцепления:

Конструкция и особенности бачков на ГЦС

Бачки данного типа изготавливаются из пластика, детали делятся на два вида:

• С установкой на верхнюю часть корпуса цилиндра;
• С установкой на торец цилиндра.

В первом случае емкость имеет цилиндрическую, коническую или сложную форму, нижняя ее часть не имеет днища, либо днище представляет собой бурт небольшой ширины. В верхней части бачка сформирована резьба под пробку. Сама пробка в верхней части имеет отверстие для выравнивания давления в бачке. В нижней части пробки предусмотрен отражатель — резиновая или пластиковая гофрированная деталь (либо деталь в виде вставленных друг в друга стаканов), которая предотвращает вытекание рабочей жидкости через отверстие при резких изменениях давления в ГЦС и во время движения по неровностям дороги. Отражатель дополнительно выполняет функции прокладки пробки. Также под крышкой может располагаться сетчатый фильтр, предупреждающий попадание в систему крупных загрязнений при заливке жидкости.

Бачок устанавливается на ГЦС через перепускной штуцер, при этом возможно два типа монтажа:

• Наружный монтаж с фиксацией бандажом (хомутом);
• Внутренний монтаж с прижимом резьбовым штуцером или отдельным винтом.

Первый способ используется для установки бачков на верхнюю часть и на торец ГЦС, второй — только на верхнюю часть корпуса цилиндра. При этом бачки с монтажом на верхнюю часть корпуса ГЦС используется только при горизонтальной установке цилиндра, а монтаж на торец может применяться на ГЦС с любым наклоном.

При наружном монтаже бачок своей нижней частью надевается на соответствующий выступ или торец ГЦС, и фиксируется с помощью бандажа, плотная посадка обеспечивается стяжным болтом. Обычно под бачок для герметизации подкладывается одна или две резиновых кольцевых прокладки.

При внутреннем монтаже бачок своей нижней частью устанавливается на соответствующий выступ на корпусе цилиндра (через прокладку), а внутрь вворачивается штуцер с широким буртом — за счет бурта бачок прижимается к корпусу ГЦС и прочно фиксируется на нем.

Как правило, бачок удерживается на корпусе цилиндра только бандажом или перепускным штуцером, но иногда используется дополнительная фиксация с помощью двух винтов и кронштейнов.

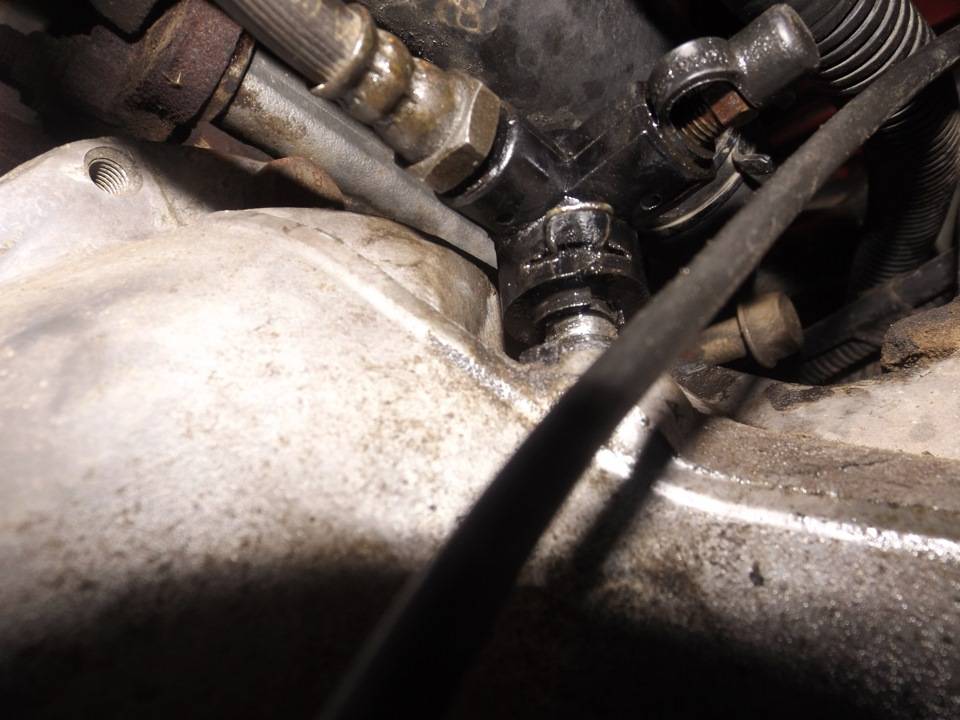

Когда требуется прокачка сцепления

Работа системы сцепления основана на законах физики — свойствах гидравлической/тормозной жидкости сжиматься/разжиматься под воздействием нагрузки. Если в систему попал воздух, её свойства меняются. Как результат: гидравлика перестает реагировать на давление или реагирует с запозданием, что приводит к рывкам и толчкам при нажатии на педаль.

Признаки “завоздушивания” системы

Если появились следующие симптомы, пора менять гидравлическую жидкость:

• педаль выжимается слишком легко, при этом передача не переключается;
• педаль “ходит” нормально, но передача включается с вибрацией или запозданием;
• педаль сцепления «залипает» в пол, медленно возвращаясь в верхнее положение.

Даже одного из этих признаков достаточно, чтобы проверить систему.

«Проваливание» может быть вызвано и поломкой возвратной пружины.

Перед прокачкой сцепления выясните, что не пружинный механизм — причина неисправности.

В каких случаях прокачивается гидропривод сцепления

Прокачка систем сцепления и торможения обязательно проводится, если:

используемая жидкость уже отработала своё . Изменение физико-механических свойств со временем — это норма. Рекомендованный срок применения для гидравлики — 1-2 года (как правило, срок указывается на ёмкости).

Жидкость теряет свои свойства, даже если хранилась в герметичной таре.

система сцепления или тормоза ремонтируется

. Когда меняются манжеты, уплотнители, сальники, устраняется течь, происходит разгерметизация. Итог: вытекание рабочей жидкости и ее завоздушивание. Требуется замена.

Ускорить новую прокачку легко, если слабо затянуть крепления агрегатов механизмов сцепления. Через микроотверстия свободно просачивается воздух.

элементы систем сцепления/торможения сильно изношены

В случае износа деталей только прокачки недостаточно, ведь причина завоздушивания не исчезает. Чтобы устранить проблему, нужно сначала ремонтировать или менять функциональные элементы, а затем менять рабочую жидкость.

Что требуется для прокачки?

• инструменты: ключи, отвертки, пассатижи;
• эластичный прозрачный шланг для слива старой жидкости. Убедитесь, что диаметр присоединения трубки совпадает с разъемом сливного штуцера;
• резервуар, в который будет сливаться жидкость;
• новая рабочая жидкость;
• средства индивидуальной защиты: перчатки, нарукавники, очки. Технические жидкости химически агрессивны, при попадании на кожу и слизистую они могут вызвать ожог.

В идеале прокачку системы сцепления нужно проводить вдвоем. Один человек зажимает педаль, второй — сливает жидкость и проводит диагностику неисправностей. При необходимости можно обойтись и без помощника. В таком случае понадобится надежное средство для фиксации педали. Например, подходящий по размеру камень или кирпич.

https://youtube.com/watch?v=ccFMMinqWZI

Назначение емкости

В конструкции отечественного автомобиля ВАЗ 2107 используется гидравлическая тормозная система, состоящая из приводных и исполнительных механизмов, а также магистралей в виде трубок и шлангов, и резервуара, заполненного жидкостью. Это жидкое вещество выступает в роли приводного источника, и называется она тормозная жидкость — кислота, обладающая гигроскопичностью. Заливается она в пластиковую прозрачную емкость под капотом, но об этом подробнее.

Рассматриваемая емкость на семерке изготовлена из мягкого и ударопрочного пластика. Разбить бачок практически невозможно, однако повредить его острым инструментом легко. В бачок заливается жидкость, которая поступает к главному тормозному цилиндру. В цилиндре происходит перемещение поршня при нажатии средней педали, за счет чего увеличивается давление в системе. При повышении давления в работу включаются рабочие цилиндры, в которых происходит перемещение поршней под действием жидкого вещества.

Из краткого описания принципа работы тормозной системы на ВАЗ 2107 понятно, что бачок играет основополагающую роль. Он обеспечивает бесперебойную подачу рабочего вещества в главный цилиндр системы. При повреждении магистралей или рабочих механизмов нарушается герметичность системы. Благодаря тому, что бачок имеет прозрачные стенки, выявить неисправность системы удается легко и быстро. Для этого необходимо открыть капот и посмотреть на наличие наполненности емкости.

Как поменять бачок

Перед тем, как произвести замену бачка для тормозной жидкости, необходимо разобраться с его местом расположения. Находится резервуар с водительской стороны под капотом. При открытии капота нужно посмотреть на ближайшую стенку к салону, где рядом будут находиться два пластиковых резервуара. Первый резервуар, который расположен левее, и является емкостью для тормозной жидкости. Рядом с этим бачком находится еще один резервуар меньшего объема — это емкость для аналогичного вещества, которая применяется в системе сцепления.

Владельцы транспортных средств должны знать о том, что замена тормозной жидкости должна выполняться через каждые 40 тысяч км пробега. Если авто имеет пробег свыше этого показателя, тогда качество смеси ухудшается, что может стать причиной отказа тормозов в любой момент. Кроме замены смеси через каждые 40 000 км пробега, необходимо также периодически контролировать уровень тормозной жидкости в бачке, и при необходимости проводить ее доливку.

Замена бачка может понадобиться в редких ситуациях, когда нарушается его целостность. Это редкие случаи, однако, они уместны, например, когда осуществляется ремонт, и случайно задевается конструкция резервуара. Инструкция по замене резервуара имеет следующий вид:

1. На начальном этапе нужно отсоединить разъем датчика, который срабатывает при снижении уровня тормозной жидкости.
2. Выкрутить крышку бачка.
3. Откачать состав из резервуара при помощи шприца или груши.
4. При помощи отвертки ослабить хомуты, которые крепят резиновые шланги.
5. Отсоединить резиновые шланги.
6. Открутить крепление кронштейна, которым крепится резервуар.

Теперь можно демонтировать устройство, и на его место установить новый резервуар. Процесс сборки выполняется в порядке обратном снятию. После замены проводится заливка тормозной жидкости, а также прокачка системы (удаление воздуха).

Принцип работы привода муфты сцепления ВАЗ 2107

Муфта сцепления включается и выключается с помощью выжимного подшипника. Он, перемещаясь вперёд, давит на пружинную пяту корзины, которая, в свою очередь, отводит нажимной диск и тем самым освобождает ведомый диск. Выжимной подшипник двигается вилкой включения/выключения муфты. Эта вилка может поворачиваться на шарнирной опоре разными способами:

• при помощи приводной гидравлики;
• гибким прочным тросиком, натяжение которого регулируется автоматически.

  Муфта сцепления включается и выключается с помощью выжимного подшипника, который давит на пружинную пяту корзины, отводя тем самым нажимной диск и освобождая ведомый диск

Принцип работы гидропривода муфты сцепления ВАЗ 2107 довольно прост. Когда двигатель запущен, а педаль сцепления находится в верхнем положении (отжата), муфта и маховик вращаются как единое целое. Педаль 11 при надавливании двигает шток с поршнем главного цилиндра 7 и создаёт в системе давление тормозной жидкости, которое по трубке 12 и шлангу 16 передаётся поршню в рабочем цилиндре 17. Поршень, в свою очередь, давит на шток, соединённый с концом вилки включения муфты 14. Проворачиваясь на шарнире, вилка другим концом двигает выжимной подшипник 4, который надавливает на пружинную пяту корзины 3. В итоге нажимной диск отодвигается от ведомого диска 2, последний освобождается и теряет сцепление с маховиком 1. В результате ведомый диск и первичный вал КПП останавливаются. Так происходит разъединение вращающего коленчатого вала с КПП и создаются условия для переключения скоростей.

В каких ситуациях следует прокачивать

Любой ремонт гидропривода, вызывающий его разгерметизацию, а также смена рабочей жидкости, является прямым показанием для прокачки. Но, даже если детали или жидкость не менялись, прокачка сцепления выполняется при попадании воздуха, нарушающего работу гидравлического привода.

Признаками того, что контур завоздушен и нужна прокачка сцепления на ВАЗ 2107, являются:

• слишком мягкий ход педали;
• трудности и хруст при включении передач, вплоть до невозможности включения и/или движения с места;
• вой или вибрации при удержании педали сцепления на включенной передаче.

Один из способов диагностики неполного выключения сцепления Жигулей – вывесить задний мост (на подъемнике или домкратах), запустить мотор, включить 3 или 4 передачу и удерживать сцепление нажатым. Если колеса начнут быстро вращаться даже с выжатой педалью – значит, двигатель не полностью размыкается с трансмиссией. Для исправления ситуации нужна или регулировка привода, или прокачка цилиндра сцепления ВАЗ 2107.
