Роботизированная коробка передач (ркпп) и ее работа

Роботизированная коробка передач: особенности и преимущества езды

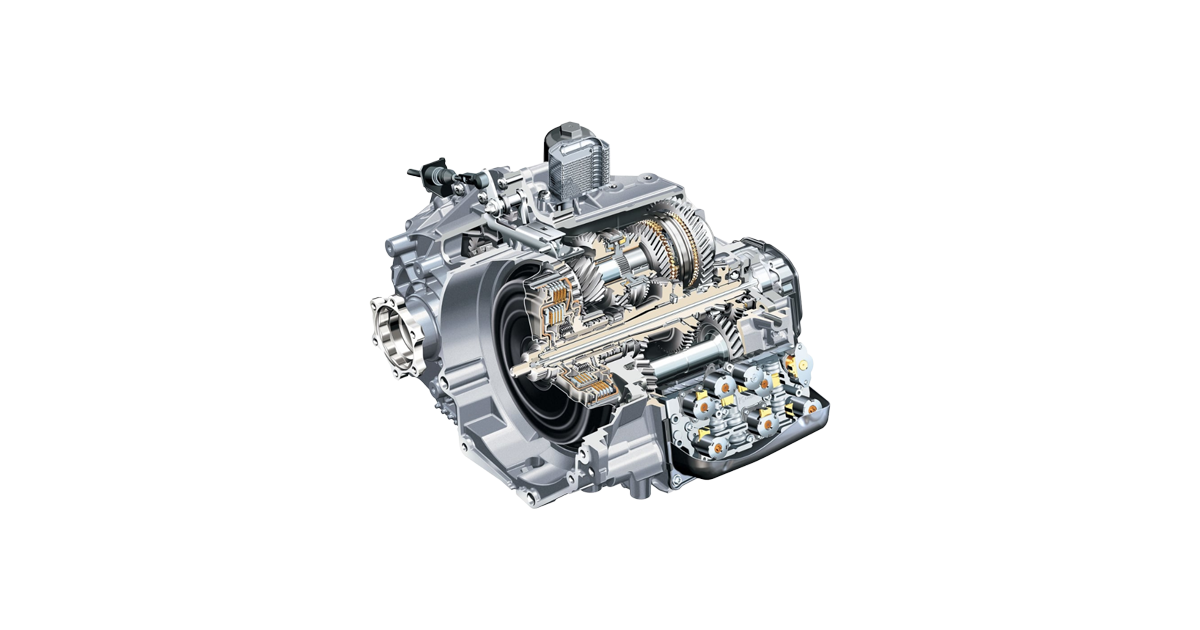

Внешний вид РКПП

Данная разновидность не так уж сложна, если говорить об ее устройстве. В состав входит механическая коробка и электронный блок, предназначенный для управления. У готового изделия имеются в наличии полный спектр функций, раньше исполнявшихся автомобилистом с механикой. Сюда относятся, в частности: переведение рычага в определенное положение, выжимание сцепления и так далее. Отчасти расширенная функциональность объясняется наличием актуаторов, то есть, сервоприводов, которые находятся внутри блока.

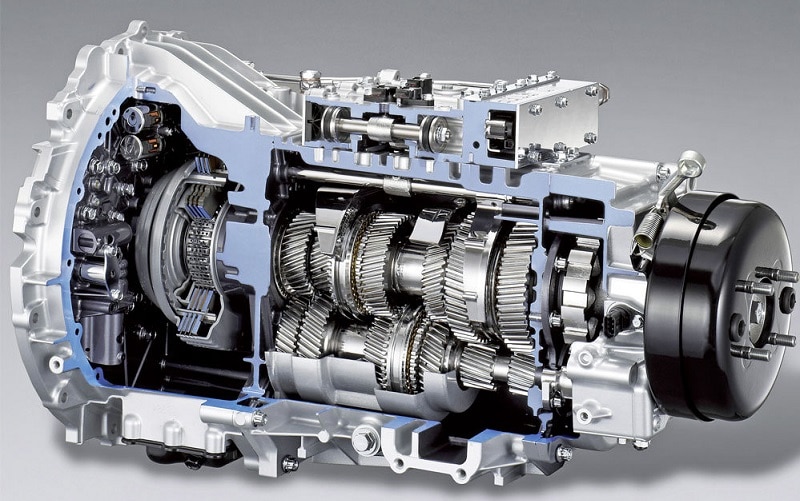

Строение роботизированной коробки

К основным преимуществам новой разработки можно отнести надежность и удобство эксплуатации. Человеку, управляющему автомобилем с роботом, достаточно переводить селектор в то положение, которое нужно, и получать удовольствие от вождения. Электронный блок берет на себя заботы насчет того, чтобы переключение передач осуществлялось верно. Хотелось бы отметить, что большая часть роботизированных коробок оборудуются в качестве дополнения ручным управлением, что дает водителю возможность ездить на коробке, и управлять машиной самостоятельно. Есть лишь одно отличие, которое заключается в отсутствии выжимать сцепление.

Схема работы РКПП

Принцип работы РКПП

Роботизированные КПП могут работать в автоматическом и полуавтоматическом (ручном) режимах. Режим-автомат предполагает управление коробкой передач через электронику на основании полученных данных от внешних датчиков, путем реализации выбранного алгоритма работы через исполнительные механизмы.

Полуавтоматический режим (ручной) предусматривает выбор и переключение передач вручную. Режим вручную позволяет осуществлять плавное переключение с низкой на высокую передачу, используя селекторный рычаг или подрулевые переключатели (лепестки).

Что касается общего принципа работы такой коробки передач, то он достаточно прост. При включении двигателя и выборе передачи включается первая скорость в коробке, затем включается сцепление и начинается движение.

При движении автомобиля на начальной передаче, роботизированная КПП готова включить следующую передачу. Управляющий блок принимает сигнал с последующим переключением на более высокую передачу и вторая передача включается одновременно с первой. В механической передаче такое невозможно, а в роботизированной возможно поскольку в ней две пары валов, если вы еще не забили.

Пока сцепление включено на первой паре, вторая пара, со следующей включенной передачей ждет своей очереди вступить в работу и как только сигнал от системы поступает, сервопривод (актуатор) включает сцепление на второй паре валов, а на первой сцепление отключается и включается третья передача, которая так же будет ждать своей очереди.

Схемы: drive.ru

На верхней схеме показана работа коробки DSG при включенной первой передаче, а на нижней схеме при включенной второй передаче.

Обратите внимание на отличие от механической коробки передач, в которой сцепление всегда находится во включенном состоянии и для переключения скоростей сцепление выжимается. В роботизированной же коробке сцепление постоянно находится в выключенном состоянии и подключается только в момент, когда необходимо передать момент через определенную пару валов коробки передач

На сегодняшний день практически каждый автоконцерн имеет в своем автомобильном ряду модели с роботизированной коробкой. Правда, названия у этих коробок разные:

• DSG — Volkswagen (пожалуй, самая известная и скандальная)
• S-Tronic — Audi (принадлежит Volkswagen и наверняка есть что-то общее с DSG, но концерн это отрицает)
• Speedshift DCT — Mercedes-Benz
• DCT M Drivelogic — детище BMW
• PDK — Porsche (здесь плохую коробку вряд ли поставят);
• Twin Clutch SST — Mitsubishi
• Powershift — Ford

Принцип работы актуатора

Что такое актуатор турбины в автомобиле? Принцип работы

• Что такое актуатор турбины в автомобиле? Принцип работы
• Актуатор турбины
• Тонкости настройки актуатора турбины
• Особенности актуаторов коробки передач
• Применение актуаторов
• Актуатор системы сцепления
• Причина поломки актуатора
• Источники:

Актуатор турбины

Актуатор турбины управляет специальным клапаном, который открывает или закрывает путь к выхлопным газам. В закрытом состоянии они раскручивают крыльчатку, что постепенно повышает давление. В заданный момент времени актуатор открывает клапан. Затем выводит выхлопные газы в выпускной коллектор автомобиля, что сразу понижает допустимое давление. Если этого не делать, всю систему можно просто вывести из строя.

Актуатор турбины работает по принципу насоса. Он преобразует давление в линейное перемещение штока. Рядом с ним есть пружинка и диафрагма в металлическом корпусе, к которому крепится шланг регулировки. В случае выхода актуатора из строя он подлежит замене и настройке.

Тонкости настройки актуатора турбины

Существует несколько способов настройки:

1. Изменение жесткости пружины.
2. Ослабление или затяжка самого актуатора по резьбе.
3. Установка специального управляемого компьютером контроллера.

Самый простой вариант — ослабить крепление. Чем больше происходит ослабление, тем мягче и быстрее будет открываться клапан. Если же актуатор, наоборот, затянуть, его включение будет жестким. Открываться он будет дольше.

При регулировке жесткости пружины надо просто заменить на подходящую по жёсткости пружину.

Установка контроллера перед актуатором — самый дорогой вариант, но и самый перспективный. В этом случае становится возможным тонкая настройка и управление клапаном по условиям, запрограммированным в этом контроллере.

Особенности актуаторов коробки передач

Как определить, что с актуатором в автоматической коробке передач автомобиля что-то не так? Это будет понятно по рывкам в момент переключения. Необходимо вовремя разобраться в проблеме, посмотрев на актуатор.

Применение актуаторов

Наибольшее распространение актуаторы получили в сфере автомобилей и обустройстве объектов как промышленного, так и жилого направления. В транспорте применение приборов начинается от простых приводов закрытия дверей и багажников (также не забываем про домкраты), заканчивается сложными системами турбоагрегатов и роботизированными коробками передач.

Актуатор системы сцепления

Актуатор системы сцепления — механическое устройство на электронике, которое выполняет деятельность по сжиманию пружинки диска выжима сцепления. Оно функционирует по командам, которые исходят из блока трансмиссионного управления.

Каркас актуатора сделан из 2х частей. Внутри стоит вал с червячной шестеренкой.

При деятельности на него направлены три силы — усилие в червячном сцеплении, усилие пружинки компенсации, а еще усилие, которое исходит от корзинки системы сцепления.

Актуатор сцепления в поперечном сечении.

Когда поступает сигнал от управляемого блока, то смещается вал, который через рабочий механизм, приводит в движение корзинку сцепления. А вот на практике, именно актуатор системы сцепления, чаще остальных элементов в механизме авто-трансмиссии поврежден поломкам, тем самым водитель лишается возможности пользования автомобилем.

Причина поломки актуатора

Самой часто причиной неисправности — бывает то, что выходят из строя втулки актуатора, установленные на оси шестерни, которая называется червяной. Они вращают шестерни при выжимании корзинки сцепления.

Для уменьшения трения втулки покрывают тефлоном. Но время деятельности втулок очень мало и равняется, примерно, 100 000 км езды.

При эксплуатации без покрытия сила трения растет так, что актуатор просто уже не способен работать. Решение — замена заводских втулок на бронзовые или латунные.

Ремонт включает смену втулок, которые заточены, а также устранение выработки на валу актуатора сцепления. Это нужно для достижения ровного и плавного скольжения деталей.

Но лучше всег выполнить смену втулок на подшипники с шариками. Они дадут нужную твердость, плавность качания, а еще бывают со своей собственной смазкой, находящейся все время, в их каркасе.

Регулярно чистить радиатор

В большинстве роботизированных коробок установлен компактный
радиатор. Он помогает остудить ATF. Со временем в соты попадает пыль, масло,
тосол при утечке. Теплоотдача сильно падает, сцепление перегревается.
Аналогичная ситуация происходит при попадании на радиатор насекомых, дорожных
реагентов и тополиного пуха.

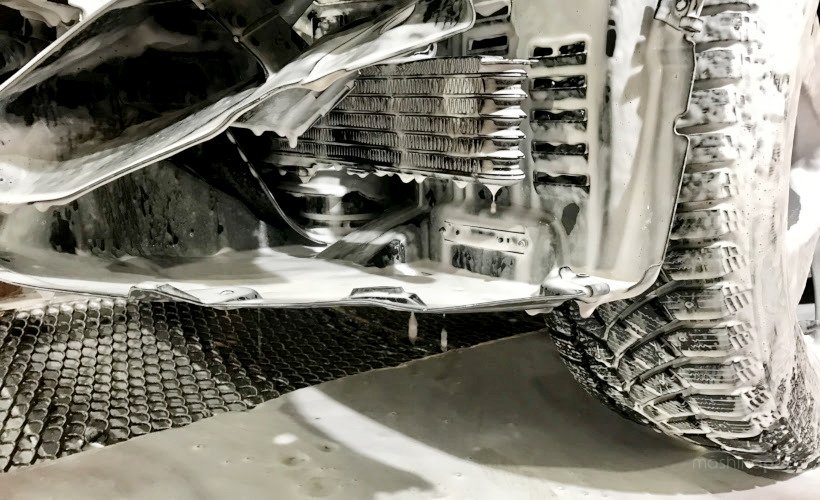

Очистка радиатора коробки робота
Чистка радиатора коробки

Каждые 3 месяца стоит чистить
теплообменник. Для этого подойдет мойка высокого давления. На процедуру уйдет
не более 10 минут, зато сцепление прослужит гораздо дольше. Не надо забывать об
остальной системе охлаждения. Большой радиатор тоже забивается грязью, тепло от
перегретого мотора передается на коробку передач.

Плюсы и минусы роботизированной коробки передач

К преимуществам относятся:

1. Конструкция узлов скомпонована на основании проверенных временем механических коробок передач. За счет этого повышается общая надежность агрегата, которая выше, чем у вариаторов.
2. Занимаемый объем в подкапотном пространстве существенно меньше, чем у классических «автоматов», соответственно расход на масло во время эксплуатации для данной коробки будет ниже, чем у аналогов.
3. Работоспособность сцепления, особенно мокрого типа, у «роботов» на 25-30% выше.
4. Также отличие роботизированной коробки передач от автоматической заключается в стоимости производства и ремонта этого агрегата, говорящее в пользу «роботов», а не «автоматов» и вариаторов.
5. Большинство современных коробок с роботизированным управлением имеет возможность переключать ступени в ручном режиме, что схоже с Типтроником на автоматических КПП.
6. Масса коробки-робота значительно меньше АКПП. Это дает преимущества при установках на малогабаритные авто, где масса даже в несколько десятков килограмм играет существенную роль.
7. Расход топлива на автомобилях, агрегатированных «роботами», сопоставим с расходом на механических КПП и меньше, чем у остальных конструкций при прочих равных условиях.

К недостаткам относятся:

1. Есть конструкции с роботизированными коробками, у которых задержка между переключениями передач достигает двух секунд. Это относится к электрическим переключателям. При такой езде теряется динамика и может возникать дискомфорт для водителя.
2. Использование гидроприводов для ускорения переключений повышает скорость между включением ступени до 0,05 с. Однако, эта конструкция значительно удорожает весь узел. Тормозную жидкость, используемую в качестве рабочей жидкости, необходимо постоянно удерживать под высоким давлением, что отнимает часть мощности у двигателя. Гидравлика становится эффективной больше у мощных автомобилей или машин премиального класса.
3. Более дешевые модели не обеспечивают адаптивной подстройки автоматики под стиль вождения владельца автомобиля.
4. Преселективные модели пока еще достаточно дорогие в ремонте. Хотя механическая часть весьма надежна как и у простой механики, при недоработанных прошивках ЭБУ и неидеальной конструкции сцеплений часто случается преждевременный износ последних. А все «навесное» оборудование робота (сцепления, ЭБУ, актуаторы) стоит приличных денег. Поэтому при покупке авто с пробегом стоит проверять робот с особой тщательностью и узнать сроки последнего его обслуживания, посмотреть чеки на выполненные работы.

Но все же большинство положительных факторов достаточно легко перекрывают все негативные моменты. Поэтому для того чтобы насладиться всеми «плюсами» роботов, необходимо выбирать новые варианты конструкций, в которых основные недостатки минимизированы или полностью устранены.

Недостатки

Что такое коробка автомат робот, мы уже рассмотрели, также обсудили преимущества машины, работающей на таком устройстве. Однако оно имеет и свои недостатки. Следует узнать, какие. Например, главным минусом считается скорость переключения передач. Из-за этого на машину может совершаться сильное давление, особенно если человек стоит в пробке. Зачастую автомобиль разгоняется при помощи рывков, что больше подходит для спортивной езды. Именно поэтому для всех любителей спокойного вождения производители такой коробки передач устанавливают специальный режим. И если с данной проблемой можно справиться, то безопасность езды по склонам на таком автомобиле является довольно актуальным вопросом.

Роботизированная коробка не получает постоянные сигналы от двигателя. Именно поэтому нередко она может отключиться, соответственно, машина будет со склона катиться вниз. Но, к счастью, судя по отзывам, мало кто попадал в такую ситуацию. В целом, учитывая все негативные стороны, данную коробку все равно можно назвать одной из самых лучших.

Автолюбители, решившие приобрести автомобиль с роботизированной коробкой передач нередко, задаются вопросом, как ездить с такой системой? В статье мы рассмотрим, как пользоваться коробкой робот. Автоматическая роботизированная КПП, обиходное наименование коробка робот – это обычная МКПП, заключившая в себе компактный электронный блок, электронное управление сцеплением и автоматизированное переключение передач. Коробка робот сочетает в себе надежность, комфорт и топливную экономичность. Сегодня практически все автопроизводители оснащают свои машины такими коробками, у каждой из них есть своя уникальная конструкция и запатентованное название. Что самое интересное «робот» дешевле классической АКПП.

Роботизированная коробка передач

Одна из ветвей развития механических трансмиссий привела к созданию роботизированной КПП, которая соединила в себе надежность «механики» с удобством «автомата». За счет того, что вся работа водителя стала выполняться актуаторами – сервоприводами блока, возросли характеристики. Теперь электронный блок сам заботится о переключении передач. Все что нужно от человека — это устанавливать селектор в нужное положение, как в КПП и наслаждается поездкой.

Есть роботы с режимом ручного переключения передач. Например, коробка 2-Tronic может служить в трех режимах. Первый – автомат, когда человек, вообще не трогает передачи. Второй – полумеханика, на случай если водитель захочет самостоятельно управлять сцеплением, например, при обгоне другого авто и в то же время находится в автоматическом режиме. Третий режим – полностью ручной, где все зависит только от водителя.

Что касается любителей быстрой езды, то для них в самый раз подойдет кулачковая роботизированная коробка передач. Она самая быстрая из всех видов роботизированных коробок, переключать скорости можно за 0,15 секунд. Машины, имеющие такую коробку, содержат педаль сцепления, но применяется она лишь когда транспортное средство трогается с места. Далее, переключение происходит как в спортивном мотоцикле – не используя сцепление.

Преселективная коробка переключения передач

РКПП могут иметь электрический
или гидравлический
привод сцепления. В первом варианте «органами» выступают сервомеханизмы (электродвигатели). Что касается гидравлического, то здесь все основывается на гидроцилиндрах. Гидравлическим приводом оснащают свои роботизированные коробки такие автопроизводители, как: Peugeot, Fiat, Renault, BMW, Volkswagen, Citroen и другие. Что касается электрического привода, то с ним работают компании: Ford, Opel, Nissan, Toyota, Mitsubishi. Остальные компании корейских производителей пока не решаются вводить роботов, из-за сложности конструкции и обслуживания.

Что собой представляет роботизированная коробка передач?

Роботизированная коробка на автомобиле означает нечто среднее между МКПП и автоматической трансмиссией. Фактически роботизированная КПП представляет собой «механику», оборудованную автоматическим сцеплением и возможностью переключения скоростей. Работа этого типа агрегата зависит не от водителя, а от функционирования управляющего электронного модуля. Во время движения водитель должен только правильно передавать входящие данные для обеспечения правильной работы КПП.

Перед покупкой авто с таким агрегатом рекомендуется разобраться с основными характеристиками и принципом действия устройства.

Устройство роботизированной КПП

Схематическое устройство конструктивных компонентов РКПП

Чтобы понять, что такое , надо разобраться в устройстве агрегата. Дополнительные элементы, предназначенные для выжима сцепления, а также переключения и выбора скоростей, называются актуаторами.

Роботизированная трансмиссия оснащается собственной управляющей системой, выполненной в виде блока управления, а также нескольких контроллеров. Эти датчики предназначены для взаимодействия с блоком. Роботизированная КПП принципиально отличается от традиционной автоматической коробки и вариаторных трансмиссий.

Коробки передач робот, как и механические, оснащаются сцеплением. В таких типах агрегатов не применяются трансмиссионные масла ATF.

В зависимости от производителя автомобиля, роботизированная трансмиссия может оснащаться одним либо двумя сцеплениями:

• если сцепление одно, то это однодисковый агрегат;
• если два, то трансмиссия считается преселективной.

Основные компоненты устройства роботизированного агрегата:

1. Сама КПП.
2. Актуаторы или сервоприводы. Предназначены для выжима сцепления и активации скоростей.
3. Управляющий модуль, являющийся микропроцессорным блоком. Используется для обработки и передачи команд.
4. Внешние контроллеры. Количество датчиков может отличаться в зависимости от производителя машины.

КПП

Подробнее с устройством роботизированного агрегата рекомендуем разобраться на примере шестиступенчатой коробки, оснащенной двумя сцеплениями. Агрегат выполнен в виде механической КПП, но оборудуется двумя ведущими шкивами. Один из этих элементов устанавливается внутри другого. Внешний шкив обладает внутренней полостью, в которую устанавливается внутренний компонент. На внешнем шкиве располагаются шестеренки привода второй, четвертой и шестой скоростей, а на внутреннем — шестерни первой, третьей, пятой и задней передачи.

Каждый вал роботизированной коробки передач оборудуется отдельным сцеплением.

Актуаторы или сервоприводы

Актуаторные устройства могут быть электрическими либо гидравлическими. Электрический тип элементов выполнен в виде электрического моторчика с редукторным устройством, а гидравлический считается гидроцилиндром. Шток последнего связывается с синхронизаторным устройством. Основное предназначение актуаторных элементов заключается в механическом перемещении синхронизаторных составляющих, а также активации и деактивации сцепления.

Управляющий модуль

Управляющий модуль — микропроцессорный блок, на который установлены внешние контроллеры. Эти датчики задействованы в электронной системе управления мотором машины. Датчик трансмиссии взаимодействует с контроллерами от силового агрегата и прочих систем, к примеру, ABS. Управляющий модуль может быть совмещен с микропроцессорным блоком управления ДВС, но трансмиссия будет функционировать по своему алгоритму.

Канал Carvizor подробно рассказал об устройстве и конструктивных особенностях РКПП.

Особенности роботизированной КПП

Электрический привод сцепления функционирует за счет электромотора, а также механической скорости. Работа гидравлического привода основана на специальных цилиндрических устройствах, управление которыми осуществляется посредством электромагнитного клапана. Иногда роботизированный агрегат может быть дополнен электромотором, использующимся для перемещения цилиндрических элементов и рассчитанного на поддержку функционирования гидромеханического модуля. Это устройство, оснащенное приводом, характеризуется долгим переключением скорости, которая может составить до половины секунды.

Если сравнить с гидравлическим устройством, то для работы агрегата не требуется постоянная поддержка нужного уровня давления. В некоторых моделях Опель гидравлические агрегаты характеризуются быстрым циклом переключения скорости, обеспечивающего переключение за 0,06 сек. Но такие роботы обычно устанавливаются на спорткары.
