Как подтянуть рулевую рейку киа рио?

Снятие рулевой колонки и электроусилителя

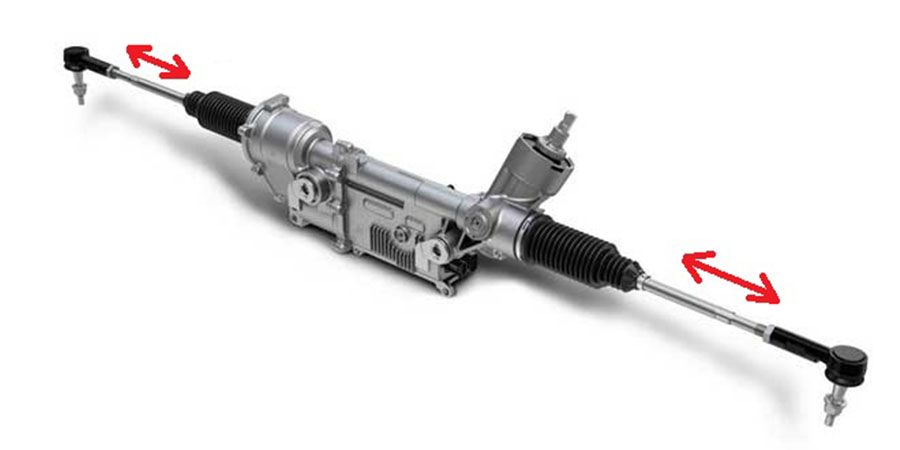

Когда неисправность рулевой рейки Kia Rio 2 с электроусилителем становится критической, необходимо произвести ее снятие для последующего ремонта или замены. Ниже представлена пошаговая инструкция по снятию рулевой колонки и электроусилителя своими руками.

Шаг 1: Подготовка и безопасность

Перед началом работ необходимо убедиться, что автомобиль находится на ровном уровне и соблюдены все меры безопасности, включая поддержку автомобиля на подставках и выведение валов из действия.

Шаг 2: Отключение аккумулятора

Перед проведением работ с рулевой колонкой и электроусилителем необходимо отключить аккумулятор, чтобы предотвратить случайное подключение электричества и обеспечить безопасность при работе с электрическими компонентами.

Шаг 3: Снятие панели приборов

Для доступа к рулевой колонке и электроусилителю необходимо снять панель приборов. Для этого следует открутить все видимые винты и болты, а затем аккуратно снять панель, избегая повреждения пластиковых элементов.

Шаг 4: Отсоединение проводов

После снятия панели приборов необходимо отсоединить все электрические провода, связанные с рулевой колонкой и электроусилителем. Для этого следует аккуратно отсоединить разъемы и пометить их для последующего удобства при сборке.

Шаг 5: Снятие кардана рулевой рейки

После отсоединения проводов необходимо снять кардан рулевой рейки. Для этого следует открутить гайку кардана и аккуратно снять его. При снятии необходимо быть внимательным, чтобы не повредить другие компоненты автомобиля.

Шаг 6: Отсоединение рулевой колонки

После снятия кардана необходимо отсоединить рулевую колонку от шестерни рулевого механизма. Для этого следует аккуратно разъединить соединение и пометить его для дальнейшей сборки.

Шаг 7: Снятие электроусилителя

После отсоединения рулевой колонки необходимо снять электроусилитель. Для этого следует открутить все крепежные болты и аккуратно снять его с автомобиля.

Важно помнить, что снятие рулевой колонки и электроусилителя своими руками требует аккуратности и знания автомобильной техники. Если у вас нет достаточного опыта или не уверены в своих навыках, рекомендуется обратиться к профессионалам для выполнения этих работ

Как снять и подтянуть рулевую рейку на Киа Рио?

Автовладельцу потребуется обычный набор инструментов, а также головка на 17, прикрепленная к металлической рукоятке (торцованная головка). Работа проводится в гаражных условиях, с помощником, который потребуется для выполнения физически тяжелых операций и вращения руля, в следующем порядке:

снимается отрицательная клемма с аккумулятора;
ключом ослабляется болт, расположенный в центре карданного вала;
передняя часть автомобиля поднимается на домкрат;
снимаются защелки и две прочные клипсы, удерживающие защиту (пыльник), работу нужно проводить осторожно, они могут сломаться;
на подрамнике выкручиваются два винта, после этого ослабляются 2 гайки, они поднимаются до верха резьбы шпильки;
подрамник опускается на получившееся расстояние, его удерживают не до конца вывернутые гайки;
помощник должен обеспечить опускание переда автомобиля на минимально допустимую высоту, колеса должны получить нагрузку, максимально возможную в данных обстоятельствах, при этом подрамник не должен быть нагружен;

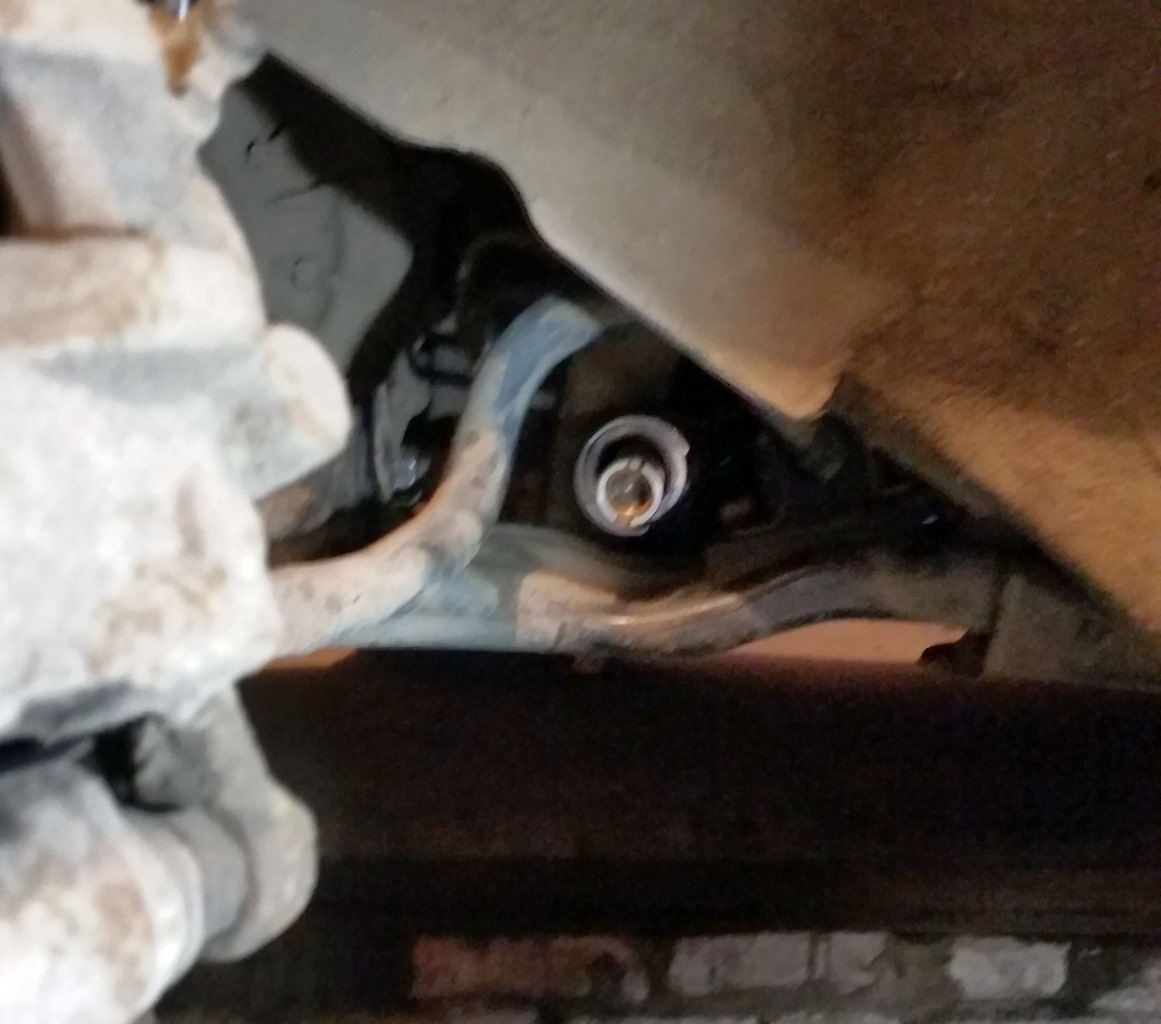

открывается доступ к пробке, которую необходимо достать торцованной головкой на 17 на удлинителе;
ослабляется прижимной винт;
помощник, не садясь в машину, несколько раз вращает руль влево-вправо;
рейка начинает постукивать, пробка затягивается до момента полного прекращения посторонних стуков. Динамометрический ключ должен показать напряжение при затяжке примерно 10 н.м
Здесь важно не перетянуть;

После затяжки необходимо дополнительно проверить работоспособность автомобиля и рулевого управления на площадке до выезда в город. Весь технологический процесс должен занять не более часа.

Источники

• https://rulevaja-rejka.ru/steering-rack/rulevaya-rejka-kia-rio-ii/
• https://avto-moto8.ru/remont/remont-rulevoj-rejki-kia-rio-2-s-elektrousilitelem-svoimi-rukami.html

Процесс демонтажа рулевой рейки Киа Рио

Инструкция по снятию рулевой рейки включает следующие шаги:

Поставьте автомобиль в яму или на подъемник. Под днищем необходимо демонтировать защиту двигателя, которая крепится на нескольких болтах. Удобнее всего будет использовать электроинструмент.
Выкрутите шланги, трубки высокого давления и обратного, слейте масло и выкрутите рулевой карданчик. Открутите крепежи узла, используя головку на 14

После этого осторожно достаньте всю рейку.
Далее приступайте к разборке узла. Все работы советуем выполнять на хорошо освещенном рабочем столе

Начните с откручивания трубочек гаечным ключом.
Снимите крепежи головки распределителя. Чтобы головка легко вышла из своего посадочного места, необходимо сбить контргайку регулировочной гайки.
После регулировочный проб полностью выкручивается. Достаньте пружину и компонент в виде полумесяца. Достав головку, ударом молотка можно выбить непосредственно зубчатый механизм.
Чтобы открутить крепеж сбоку вала, понадобится разводной ключ. После можно достать из корпуса непосредственно вал.
Тщательно очистите каждый разобранный компонент, удалив старое масло, налет и ржавчину, если она присутствовала на поверхностях.
Замените сальник между головкой распределителя и самой рулевой рейкой. Для этого из зубчатого механизма следует удалить стопорное кольцо и снять подшипник.
Замените сальники в рулевой рейке. Если обнаружены критически изношенные детали, установите новые, купив заранее ремкомплект
Обратите внимание на состояние зубцов вала. Они не должны быть сильно слизаны.
Выполните сборку в обратном порядке
По возможности, тестируя ход вала, убедитесь в герметичности конструкции. Не забудьте заменить кольца на трубках.
Установите рулевую рейку на место, поставьте защиту мотора.

На этом ремонт рейки Киа Риозакончен. Самое сложное – это разборка узла на составные части и отдельная замена деталей. Если вы купили полностью новую рейку, то поставить ее на место старой можно 20-30 минут. На полную разборку и чистку новичкам в этом деле потребуется весь день. Если вы не уверены в своих силах, обратитесь в специализированный сервисный центр, который поможет почистить все детали рулевой рейки и заменить изношенные компоненты.

Ремонт

Выделяют три стадии поломки рулевой рейки, и, соответственно, три типа ремонта.

Первый способ

Подойдёт тем, у кого устройство не имеет внешних дефектов, но появился стук, и руль начал хуже вращаться. Ремонт заключается в простой очистке всего узла от скопившейся грязи и влаги. Процесс не займёт много времени: достаточно снять рейку с машины, прочистить и подтянуть её.

Второй способ

К испорченным устройствам применяют второй способ. Потребуется купить ремкомплект и очистить корпус устройства перед работой. В ремкомплект входят расходные материалы узла. Устаревшие материалы заменяем новыми — и работоспособность механизма восстановлена. О том, как менять каждый материал, описано в инструкции.

Третий способ

Когда ремонт невозможен, приступайте к третьему способу. Он подразумевает простую замену всего устройства. В отличие от ремонтированного устройства, к новому прилагается гарантия.

Замена рулевой рейки не составит труда, сложнее — добраться до неё, и собрать всё обратно после ремонта. В конце работ потребуется отрегулировать устройство на автомобиле.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Признаки и неисправности рулевой рейки

Учитывая, что в рулевой рейке достаточно много мелких деталей, износ хотя бы одной из них может привести к нарушению работы всего механизма

Со своей стороны водитель может обращать внимание на нетипичное поведение машины, которое поможет более точно идентифицировать поломку. В список признаков и причин входят следующие пункты:

• в центральном положении руля пропадает усилие – сильная изношенность корпуса силового цилиндра;
• появление нехарактерных скрипов при повороте руля – возможна деформация вала;
• руль с усилиями приходится возвращать в исходное положение – износился зубчатый вал, слабая затяжка;
• тяжесть руля при совершении быстрых поворотов – неправильно выполнена регулировка;
• появление стуков в передней части подвески – сильная изношенность втулок или других компонентов рулевой рейки;
• появление протечек в районе подкапотного пространства – износились сальники или коррозия разрушила металл;
• появление люфта у руля – износился шток распределителя;
• руль поворачивается с усилием в любые стороны – деформация или воздействие коррозии.

Возникают все вышеописанные неисправности в основном по причине водителя. Существенно сокращает срок службы агрессивная езда по бездорожью. Каждый наезд на яму или колдобину оказывает разрушительное действие на металл и подшипники. Вторая причина – частые заезды на бордюр. Также настоятельно не рекомендуется оставлять автомобиль на стоянке с повернутыми колесами, если имеется ГУР. Возможна протечка сальника и проблемы с работой насоса в будущем.

Источником вышеописанных проблем может быть не только рулевая рейка, но и непосредственно детали гидроусилителя. Высокая густота масла, неисправность насоса или разрыв ремня – все это может нарушить работу ГУР.

Профессиональная диагностика включает использование специализированных стендов. На основе полученных данных автомеханики делают вывод о необходимости проведении работ. В гаражных условиях водителям обязательно придется снимать деталь полностью и проводить визуальный осмотр. Без демонтажа можно только проверить люфты, наличие дефектов или трещин на корпусе. В остальных случаях для дальнейшей проверки придется демонтировать узел. Ремонт рулевой рейки Киа Риоможет включать следующие шаги:

• Тщательная очистка всех компонентов конструкции от пыли, грязи, налета и коррозии. Во многих случаях именно загрязнения становятся источником некорректной работы рейки.
• Замена или восстановление элементов рейки. Включает установки новых муфт и уплотнителей. Предварительно необходимо приобрести специальный ремонтный комплект, который стоит несколько тысяч рублей.
• Если два вышеописанных метода не дадут удовлетворительного результата, то остается только заказывать полностью новую рулевую рейку и устанавливать ее на посадочное место старой.

Покупать рекомендуется только оригинальную деталь, которая гарантированно совместима с конструкцией вашего авто. Ищите деталь по каталожному номеру. На Kia Rio могут подходить несколько моделей. Это самый дорогостоящий вариант, так как рулевая река стоит от 15 тысяч рублей в зависимости от региона.

Обязательно проверяйте качество упаковки, наличие штрих-кода, страны-производителя. Рынок насыщен низкокачественными подделками. Рулевые рейки делятся на модели для авто с правым и левым расположением руля, поэтому проследите этот момент при покупке.

Очистка деталей

Для того чтобы правильно разобрать рулевую колонку Киа Рио 2 и провести техническое обслуживание, необходимо очистить все детали от грязи, пыли и других загрязнений. Это позволит не только улучшить работу механизма, но и продлить срок его службы.

Необходимые инструменты

Перед началом очистки деталей следует подготовить необходимые инструменты:

• Щетка с мягкой натуральной щетиной
• Салфетки из микрофибры
• Очиститель для металлических поверхностей
• Протирка или специальный раствор для очистки пластиковых деталей
• Вода

Порядок работы

После подготовки необходимых инструментов можно приступать к очистке деталей:

Сначала следует удалить видимые загрязнения с щеткой

Особое внимание следует уделить труднодоступным местам. Затем, с помощью парогенератора, протрите металлические детали, чтобы удалить жир и другие стойкие загрязнения.
Далее приступайте к очистке пластиковых деталей салфеткой из микрофибры, смоченной в специальном растворе для пластиковых поверхностей

После того, как все детали будут очищены, промойте их водой и протрите сухой салфеткой.

Важно помнить, что перед очисткой деталей рулевой колонки Киа Рио 2 следует отключить аккумулятор и погасить подсветку приборов, чтобы избежать короткого замыкания и других неисправностей

Как определить, что необходима на Киа Рио 3 замена рулевой тяги?

Рулевая рейка – не самый сложный агрегат. И слабых мест в ее конструкции не так много. Рассмотрим основные неисправности рулевой рейки и их признаки.

1. Нарушение герметичности системы ГУР. Самая распространенная неисправность. Основными местами подтеков на рейке автомобиля KIA Rio 3 всегда были сальники, установленные на выходных концах корпуса. Иногда подтекают места подключения магистралей к рейке или уплотнитель червячного вала. Проявляется эта поломка в падении уровня рабочей жидкости в расширительном бачке, а также в образовании масляных пятен на месте стоянки автомобиля.
2. Надрыв пальников, защищающих шток и шарниры рулевых тяг. На ранней стадии эта неисправность никак себя не проявляет, и может быть диагностирована только путем визуального осмотра. Если поврежденный пыльник не заменить вовремя, то в рабочие полости проникнет влага и пыль. Это приведет к разрушению рабочей поверхности реечного вала и ускоренному износу сальников.
3. Износ рулевого механизма. Довольно опасная неисправность. Проявляется в повышенном свободном ходе руля, подклинивании при его вращении или негромких стуках. Увеличенный люфт руля, помимо дискомфорта, не позволит пройти государственный технический осмотр.

СПРАВКА. Регулировочные работы при обслуживании рулевой рейки – ответственная операция. Ошибки здесь недопустимы. Если сильно перетянуть регулировочный винт – руль будет крутиться туже и может перестать возвращаться в центральное положение, что очень опасно. Недостаточная затяжка приведет к повышенному свободному ходу и возрастанию ударных нагрузок на механизм.

1. Нарушения в работе распределителя жидкости. Проявляется в некорректном помогающем усилии на рулевом колесе. Например, при повороте в одну сторону может наблюдаться значительно меньшее сопротивление руля, чем при вращении в другую сторону. Также в целом может повыситься или понизиться требуемое для поворота рулевого колеса усилие.
2. Выработка гребенки штока и его цилиндрической поверхности, контактирующей с сальниками. Здесь проявления могут быть различными. Иногда рейка начинает подтекать. Но течь не всегда бывает заметна сразу, если пыльники целые и плотно сидят на своих местах. Если произошло выкрашивание поверхности зубьев, то шток может заклинить или иметь большой люфт.

Внимание! Если есть подозрения на проблемы в рулевом управлении – не стоит затягивать со сроками диагностики и ремонта. Ведь этот узел напрямую отвечает за безопасность, и эксплуатация автомобиля с нарушениями работоспособности рейки не допускается.

Типы ремонта

В зависимости от категории износа профессионалы выделяют три стадии ухудшения работы рейки на Kia Rio, и от стадии зависит рекомендуемый вид ремонта. При этом, если уже был произведен ремонт на первой или второй стадии износа, следующего лучше не ждать, и при проявлении первых симптомов ухудшения немедленно заменить рейку.

Первый тип ремонта – это очистка и подтяжка. Если неисправности рейки выражены не явно, ее можно просто снять, очистить от накопившейся грязи и подтянуть.

Для реализации второго способа нужно поменять вышедшие из строя или отработавшие свой ресурс узлы. Сделать это можно с помощью специального ремкоплекта, куда входят втулки, сальники, резиновые уплотнители и прочие необходимые расходники.

Третий способ – полная замена вышедшего из строя агрегата. Новая деталь от производителя (арт. 57700-4L000) стоит от 20 000 рублей. Есть, конечно, и аналоги, их цена начинается от 8500 руб.

По отзывам автовладельцев ремонту и подтяжке рейки Киа Рио практически не подлежат, это приводит к их быстрому выходу из строя. Просто подтяжка может привести к ухудшению работы насоса. Тем не менее, водители проводят эту процедуру на свой страх и риск при появлении люфта в управлении или стуков в районе подвески.

Ремонт рулевой рейки на Рио

Для сборки рулевой рейки на Кио Рио установите уплотняющие кольца и кронштейны

Установите уплотнительное кольцо на зубчатую рейку и уплотнительное кольцо круглого сечения на поршень

Установите на торец зубчатой рейки защитный колпачок и по колпачку установите втулку, затем установите на зубчатую рейку защиту масляного уплотняющего кольца, как показано на рисунке, далее зубчатую рейку с защитой в картер рулевой рейки

Молотком и специальным инструментом установите нижний подшипник рулевой рейки Киа Рио в корпус регулирующего клапана, сли проводилась замена корпуса клапана, узла регулирующего клапана или картера рулевой рейки, подберите регулировочные прокладки при установке корпуса регулирующего клапана, а если замена деталей не проводилась, установите все ранее снятые прокладки

Установите тефлоновые регулировочные прокладки в узел регулирующего клапана. Установите первое уплотнительное кольцо (наиболее близкое к подшипнику), перемещая толкатель к первой канавке, установите прокладку, перемещая большой конец оправки по уплотнительному кольцу. Перед установкой второй прокладки установите распорную втулку в корпус регулирующего клапана, как показано на рисунке. Установите прокладку, используя оправку и толкатель. Перед установкой третьей прокладки установите две распорных втулки в корпус регулирующего клапана. Проверьте, что две распорных втулки установлены как одно целое. Установите третью прокладку, чтобы устанавливать четвертую прокладку, переверните вторую распорную втулку так, чтобы маленькие концы распорных втулок встретились на узле регулирующего клапана

Вставьте узел регулирующего клапана в корпус и удостоверьтесь, что он установился должным образом. Установите новое уплотнительное кольцо круглого сечения и корпус с узлом регулирующего клапана и закрепите болтами, затянув их моментом 21–26 Н•м, далее установите подшипник

Установите скользящий упор и пружину. Нанесите тонкий слой герметика на резьбу пробки. Вверните пробку и затяните ее моментом 19,6 Н•м

Затяните пробку скользящего упора моментом затяжки 4,9 Н•м, затем ослабьте ее на 67,5°. Специальным инструментом ОК130 322 020 измерьте момент проворачивания вала рулевой рейки. Момент проворачивания в центре зубчатой рейки ± 90°: 0,8–1,3 Н•м, если момент проворачивания не соответствует требуемым значениям, повторите шаги 18–21

Затяните контргайку моментом 39–49 Н•м и установите рулевые тяги, совместите шайбу с углублением зубчатой рейки и загните ее. Надвигая по рулевым тягам Киа Рио установите защитные чехлы рулевых тяг и закрепите большую сторону чехла проволокой обернув ее на два оборота и закрутите концы проволоки 4–4,5 раза. Закрепите пыльник рулевой тяги с меньшей стороны хомутом. Наверните контргайку левой рулевой тяги и совместите метки, нанесенные перед выворачиванием гайки. Наверните наконечник левой рулевой тяги и совместите метки, нанесенные перед выворачиванием наконечника. Затяните контргайку наконечника рулевой тяги и установите маслопроводы.

KIA Rio 2010, engine Gasoline 1.4 liter., 97 h. p., Front drive, Manual — DIY

Comments 28

Спасибо большое ! Удачи тебе с новой рейкой !

А рейка на Драйве 2 говорят, если менять то нужно брать фирму Mando, она с завода вроде идёт .

Да Я такую и заказал именно. Либо оригинал они взаимозаменяемы.

У меня руль немного 🤏 стучит, когда крутишь влево вправо, вывесил колесо на домкрате, покрутил руль, тишина, вот и думаю что может стучать . Может как и у тебя, рулевую тягу поменять ?

Все правильно, скорее всего это рулевая тяга. В момент когда ты её вывесил она в натяг поэтому и тишина. Там кроме тяг или рулевых наконечников нечему стучать. И обязательно проверь пыльники рул. тяг. Они с виду норм а как растянешь сразу дырки все увидишь.

Привет . Подскажи, сейчас рулевая не стучит, сколько проехали рулевые наконечники ?

Привет. Рулевая у меня на данный момент тарабанит как в не себя, заказал новую сегодня еду забирать. Рулевым наконечникам уже 5 лет,какое их состояние не могу сказать на данный момент. Я два раза менял фтулку. Первый раз поставил оригинал хватило примерно на пол года. Потом купил две от гетса вроде как, две запихал туда и шрусом заполнил. Хватило на год. По итогу Я забил хрен на неё, ездил пока она не стала напрягать стучать сильно, вот время пришло скоро буду менять. Эти рулевые тяги довольно качественные. Если когда-то буду менять их же и куплю.

Приветствую, стопорное кольцо ставили на рулевую тягу или нет?

Привет я немного не понимаю? О каком стопорном кольце речь? Я ставил все как было.

Ремонт рулевой рейки Киа Рио производится после технической диагностики, на основании которой определяется степень износа. Если он является критическим, то реставрация рейки не целесообразна, так как её дальнейшая эксплуатация даже после ремонта не даёт гарантии для безопасного вождения автомобиля.

Проверка рулевой рейки на дефектность проводится путём её полной разборки на отдельные детали. Все детали конструкции подвергаются всесторонней очистке. При этом старые уплотнители и подшипники автоматически заменяются новыми. Остальные детали конструкции тщательно проверяются на соответствие с нормативными техническими параметрами.

Отбракованные детали заменяются новыми. Для замены используются исключительно оригинальные детали, изготовленные на заводе производителе или импортируемые.

Особенности работы рейки и разрушающие факторы

В целом рулевое управление не является высоконагруженным узлом. И долговечность его узлов исчисляется десятками тысяч километров пробега. Рулевая рейка, в отсутствии не предусмотренных конструкцией разрушающих воздействий, способна проработать несколько сотен километров пробега. Однако существует ряд факторов, которые могут сильно сократить срок ее службы.

1. Частая езда по разбитым дорогам. В целом эксплуатация автомобиля в условиях плохого дорожного покрытия отрицательно сказывается на многих узлах и деталях. Но больше всего страдает ходовая часть, подвеска и рулевое управление. Усилие удара от попавшего в неровность колеса через рулевые наконечники и тяги передается на рейку, что оказывает разрушающее воздействие на ее детали.
2. Несвоевременная замена рабочей жидкости. Масло ГУРа постепенно деградирует и засоряется продуктами естественного износа деталей рейки. Также накопленная в нем влага начинает оказывать коррозионное воздействие на металлические части.
3. Нарушение герметичности внутренних полостей. При этом на рабочие поверхности попадает влага и абразивные частицы, которые вызывают ускоренный износ манжет, штока, червячного механизма и цилиндра.
4. Ошибки при эксплуатации. Есть несколько моментов, которых стоит избегать. Во-первых, нельзя долго удерживать руль в крайнем положении. Это приводит к перенапряжению насоса и образованию повышенного давления во внутренней полости корпуса, что в свою очередь негативно сказывается на уплотнителях. Во-вторых, в зимний период при больших морозах не стоит активно работать рулем сразу после запуска двигателя. Нужно дать хотя бы полминуты на прогонку масла ГУРа по системе и на его минимальный прогрев. В-третьих, нужно постоянно следить за уровнем рабочей жидкости в расширительном бачке и доливать только тот тип, который был уже залит.

СПРАВКА. Существует таблица совместимости различных жидкостей ГУРа, и в теории они могут безболезненно смешиваться, не изменяя рабочих параметров системы. Однако злоупотреблять этим не стоит, и в идеале нужно заливать ту же жидкость, что и была в бачке.

1. Критическая выработка в других элементах рулевого управления и ходовой части, которая приводит к образованию люфтов. Каждый новый зазор в подвижном соединении увеличивает амплитуду удара при наезде на неровность дороги. Это, в свою очередь, повышает нагрузку и интенсивность износа деталей рейки и даже может послужить причиной серьезной поломки.

Исключение или минимизация воздействия этих факторов значительно продлит срок безремонтной эксплуатации рулевой рейки.

4. Рулевой механизм

1. Наконечник соединительной тяги
2. Стопорная гайка
3. Хомут пылезащитного чехла
4. Пылезащитный чехол
5. Соединительная тяга
6. Зубчатая рейка
7. Заглушка пыльника
8. Пыльник
9. Сальник
10. Заглушка приводной шестерни
11. Узел приводной шестерни
12. Заглушка зажима
13. Пружина зажима
14. Опорный зажим
15. Корпус рейки

Замена

1. Отвернуть гайки крепления и снять передние колеса. Момент затяжки гаек крепления, при установке: 88.3 — 107.9 Н·м.

2. Отвернуть гайку крепления, затем отсоединить от амортизаторной стойки (А) стойку стабилизатора поперечной устойчивости (В), как показано на рисунке ниже. Операцию выполнить с обеих сторон. Момент затяжки гайки крепления стойки стабилизатора: 98.1 – 117.7 Н·м.

3. Извлечь шплинт, затем отвернуть корончатую гайку крепления, после чего отсоединить наконечник рулевой тяги (А) от поворотного кулака, как показано на рисунке ниже. Момент затяжки гайки наконечника, при установке: 23.5 – 33.3 Н·м.

4. Отвернуть гайку крепления и отсоединить нижний рычаг подвески (А) от поворотного кулака, как показано на рисунке ниже. Момент затяжки гайки крепления рычага: 58.8 – 70.6 Н·м

5. Отвернуть соединительный болт (А), затем отсоединить универсальный шарнир в сборе от вала шестерни рулевого механизма. Момент затяжки соединительного болта: 32.4 – 37.3 Н·м.

Примечание: — Зафиксировать передние колеса в положении прямолинейного движения, чтобы предотвратить повреждение проводки контактного кольца на рулевом колесе. — Всегда после отсоединения использовать новый соединительный болт.

6. Снять резиновый кронштейн крепления патрубка выхлопной системы (А), как показано на рисунке ниже.

7. Отвернуть болт и гайки крепления, затем снять опору продольных колебаний (А) с подрамника автомобиля. Момент затяжки элементов крепления опоры: 53.9 – 63.7 Н·м.
