Тахометр является устройством, которое активно используется на бензиновых и дизельных автомобилях. Данный прибор служит для измерения скорости вращения (оборотов) коленчатого вала или генератора. Большинство современных транспортных средств оснащаются штатным тахометром прямо с завода.

Потребность самостоятельно установить тахометр на дизельном двигателе может возникнуть по разным причинам. Следует отметить, что схема подключения тахометра на дизеле несколько отличается от аналогичного решения для бензиновых ДВС. В процессе выбора тахометра для дизеля необходимо учитывать данную особенность, так как тахометр для бензиновых двигателей на дизельный мотор не подойдет.

Откуда берет сигнал тахометр на дизельный двигатель

Сегодня для дизельных двигателей в продаже представлены электронные, цифровые и аналоговые тахометры, схема подключения которых предполагает ряд особенностей. Дело в том, что местом подключения тахометра для дизеля в подавляющем большинстве случаев выступает генератор.

Для реализации подключения к генератору необходимо иметь сам тахометр, провод с изоляцией и сопроводительную инструкцию по установке и эксплуатации автомобильного тахометра.

Подключение устройства

В основе принципа работы электронного тахометра лежит считывание электрических импульсов. В бензиновых агрегатах считываются импульсы, которые в определенном количестве подаются на катушку зажигания. Что касается дизельного мотора, то считывание осуществляется со специальной клеммы, которая находится в корпусе генератора.

Чтобы подключить тахометр к дизельному двигателю, желательно осуществлять работы на подъемнике или воспользоваться смотровой ямой.

На начальном этапе необходимо демонтировать защиту с генератора, избегая попадания грязи внутрь устройства. Следующим шагом становится визуальный осмотр катушки генератора, на которой присутствуют несколько клемм.

Контакт тахометра (входной провод) следует подключать к той клемме, которая обычно маркируется литерой «W».

Также в отдельных источниках рекомендуется дополнительно реализовать замыкание контакта, который идет от маслонасоса.

Отмечено, что в противном случае после выхода мотора на определенную частоту вращения коленвала на панели приборов возможно ложное загорание сигнальной лампы, указывающей на критически низкое давление моторного масла в системе смазки двигателя.

Если клемма, обозначенная «W», на генераторе отсутствует изначально, тогда потребуется самостоятельное выведение отдельного контактного провода. Заранее подготовленный провод  в обязательном порядке нужно качественно заизолировать.

 Для облегчения доступа генератор необходимо полностью снять, так как потребуется его частичный разбор. После разборки станут видны провода (3 штуки), идущие от обмотки генератора на выпрямитель, который также встроен в устройство.

Обязательно необходимо проконтролировать, чтобы в процессе сборки выводимый наружу провод не контактировал с движущимися элементами в конструкции генератора.Далее провод тахометра подключается к выведенному от генератора контакту аналогично подключению при наличии клеммы с маркировкой «W».

Остальные контакты тахометра подключаются в соответствии со схемой, которая содержится в инструкции к конкретному устройству.

Также стоит учесть, что прямое подключение провода к тахометру приведет к неправильным значениям. Дополнительно потребуется плата-делитель, которая сделает показания оборотов корректными.

Инструменты для подключения

Для подключения тахометра к генератору потребуются следующие инструменты:

Отвертка: необходима для разведения проводов и установки соединений.

Отсекатель проводов: используется для обрезки проводов до нужной длины.

Изолента: позволяет защитить соединения проводов от короткого замыкания.

Мультиметр: нужен для измерения тока и напряжения в цепи генератора.

Схема подключения: важно знать правильную схему подключения тахометра, чтобы внедрить его без ошибок.

Необходимо убедиться в наличии всех инструментов перед началом работы. Неисправные или неправильно использованные инструменты могут привести к повреждению генератора. Перед работой рекомендуется выключить генератор, чтобы избежать разрядки или повреждения электрических компонентов.

Варианты интерпретации полученных данных

Тахометр от генератора предоставляет информацию о скорости вращения двигателя или другого вращающегося компонента. Полученные данные можно интерпретировать по-разному и использовать в различных областях. Вот несколько вариантов интерпретации полученных данных:

Вариант интерпретации	Описание
Мониторинг скорости вращения	Полученные данные можно использовать для мониторинга и контроля скорости вращения двигателя. Это особенно полезно в автомобилях, где необходимо поддерживать определенные обороты двигателя для обеспечения оптимальной производительности и эффективности.
Диагностика неисправностей	Измерение скорости вращения может помочь выявить возможные неисправности в двигателе или вращающемся компоненте. Например, изменение скорости вращения без изменения нагрузки может указывать на проблемы с системой зажигания или топливной системой.
Расчет других параметров	По измеренной скорости вращения можно вычислить другие параметры, такие как ускорение, мощность и крутящий момент. Это может быть полезно для определения производительности двигателя или для настройки системы управления.
Определение положения	Измерение скорости вращения может использоваться для определения положения двигателя или валов. Например, использование тахометра вместе с другими датчиками позволяет определить положение коленчатого вала двигателя и синхронизировать работу с другими системами автомобиля.

Это лишь несколько примеров того, как можно интерпретировать полученные данные от тахометра от генератора. Использование этих данных зависит от конкретных потребностей и требований приложения.

Принцип работы цифрового тахометра от генератора

Принцип работы цифрового тахометра от генератора основан на использовании электромагнитного датчика, который считывает магнитное поле, создаваемое вращающимся генератором. Датчик генерирует электрический сигнал, пропорциональный скорости вращения генератора, и передает его на электронный блок тахометра.

Преимущества работы цифрового тахометра от генератора:

• Высокая точность измерений оборотов генератора.
• Быстрое отображение и обновление данных на цифровом дисплее.
• Малое энергопотребление и эффективность работы.
• Возможность сохранения и анализа данных через подключение к компьютеру или другому устройству.

Использование цифрового тахометра от генератора позволяет контролировать работу генератора, обнаруживать возможные неисправности и проблемы с ним, а также повышать эффективность использования генератора в транспортном средстве.

Роль тахометра в работе генератора: основные аспекты

Одним из главных преимуществ использования тахометра от генератора является возможность регулировки скорости вращения двигателя в режиме реального времени. Это позволяет оператору точно поддерживать необходимые обороты и достичь оптимальной работы генератора. Благодаря этому можно обеспечить стабильную работу электроприборов и улучшить качество производства.

Тахометр от генератора также играет важную роль в обеспечении безопасности работы генератора. Он позволяет оператору оперативно реагировать на возможные поломки или неисправности, связанные с недостаточной или избыточной скоростью вращения вала. Это способствует предотвращению возможных аварийных ситуаций и повышает надежность работы генератора.

Еще одним аспектом роли тахометра в работе генератора является его значимость в задачах диагностики и обслуживания. Благодаря тахометру оператор может произвести анализ и оценку работы генератора, обнаружить возможные проблемы и определить необходимость проведения технического обслуживания. Таким образом, тахометр облегчает процесс поддержания генератора в рабочем состоянии и продлевает его срок службы.

Для более удобного и информативного контроля за работой генератора, тахометр может быть интегрирован с другими системами и приборами, например, с системой автоматического регулирования оборотов двигателя или с системой мониторинга работоспособности генератора.

Преимущества использования тахометра от генератора:
• Регулировка скорости вращения в режиме реального времени;
• Обеспечение безопасности работы генератора;
• Помощь в диагностике и обслуживании генератора;
• Интеграция с другими системами и приборами для более удобного контроля.

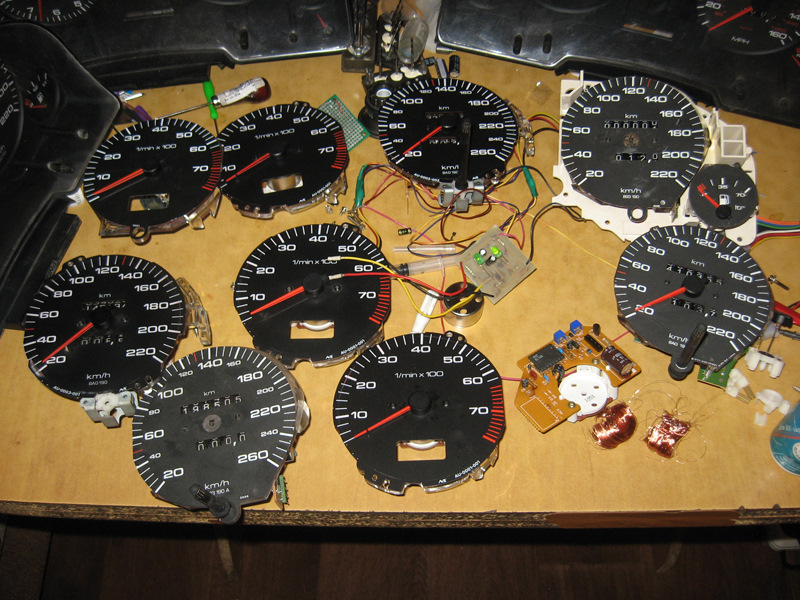

Виды тахометров

Приборы отличаются принципом работы и подразделяются на следующие виды:

• механический;
• цифровой;
• аналоговый.

Механический

Этот вид имеет наибольшее число погрешностей. Точность измерений составляет 500 оборотов в минуту, что объясняется несовершенным механизмом действия. В его основе лежит создание электромагнитного поля. Тахометр напрямую соединён с коленчатым валом с помощью тросика, по которому проходят импульсы к подвижной катушке.

Аналоговый

Аналоговый тахометр является усовершенствованным видом механического устройства. Разница заключается в отсутствии специального троса. Импульсы поступают непосредственно на подвижную катушку (чем их больше, тем сильнее магнитная индукция). Точность измерений оборотов коленвала колеблется в пределах от 100 до 500 в минуту.

Составляющие компоненты устройства:

• магнитная катушка;
• микросхема;
• градуированная шкала;
• стрелка.

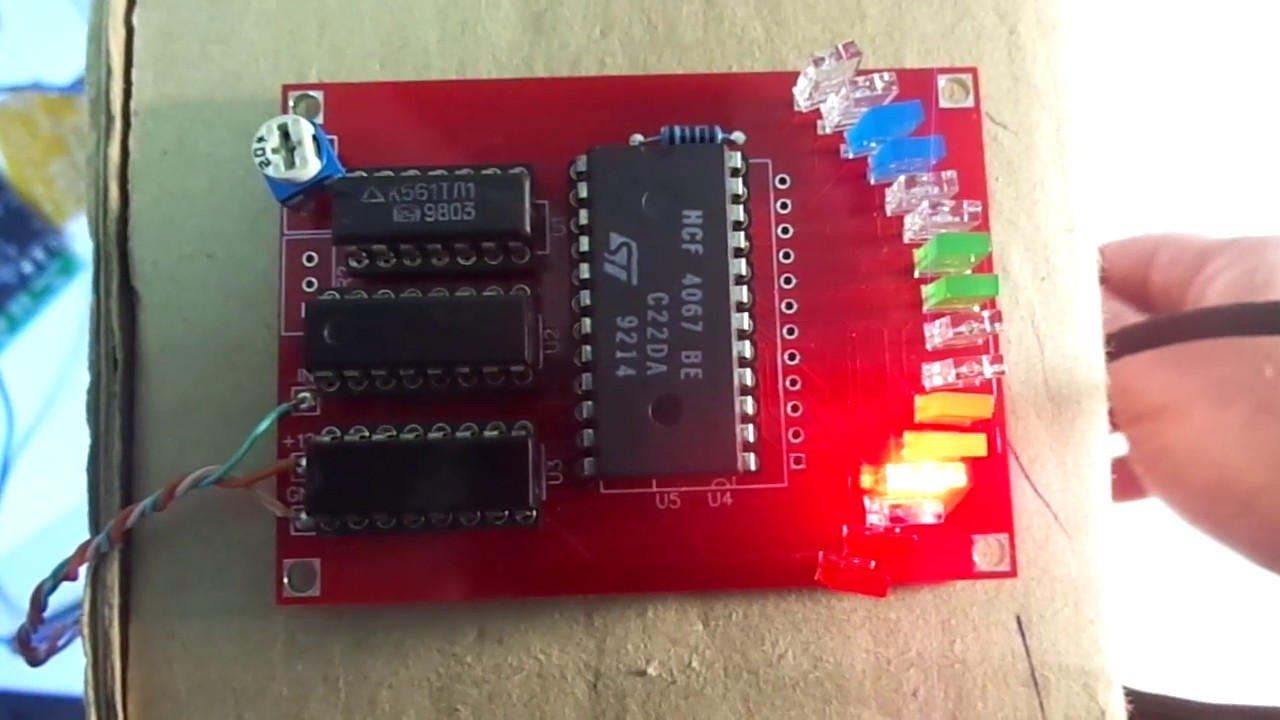

Цифровой

Прибор подключён к катушке зажигания, как и аналоговый – напрямую. Отличие заключается в том, что он принимает частоту сигналов и их интервал (вместо импульсов). Высокую точность показателей обеспечивают данные одновременно с двух сторон – от датчиков коленного вала и холостого хода. Полученные показатели суммируются, вычисляется среднее значение, которое появляется на экране прибора.

Состоит цифровое устройство из следующего:

• оптрон (диагностика клапанов холостого хода);
• АЦП 8 разрядов;
• процессора;
• панели;
• датчика температуры жидкости.

Точность измерения составляет 100 оборотов в минуту.

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Настройка тахометра

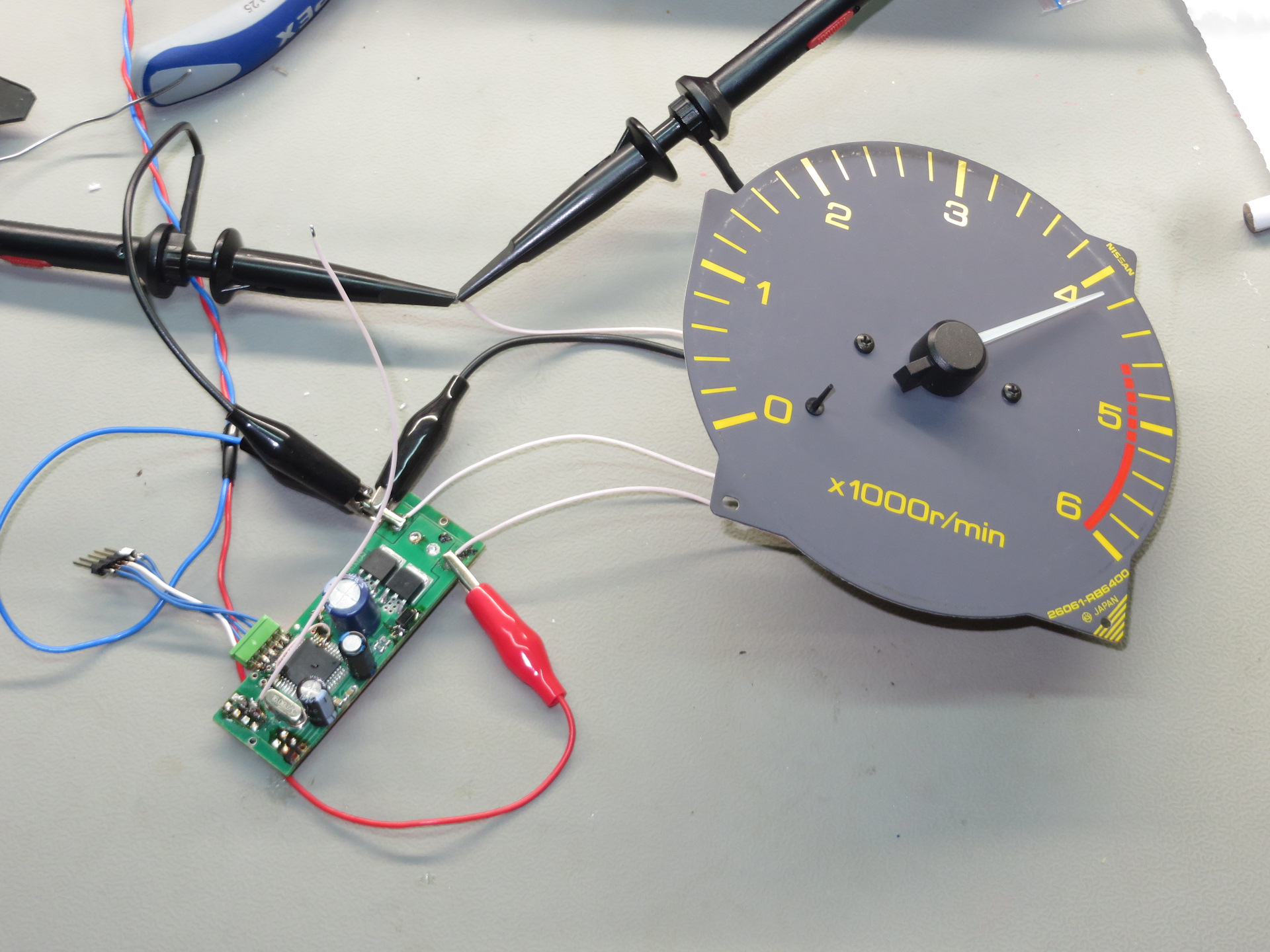

Если не допущены ошибки при монтаже деталей и исправны элементы схемы, то тахометр сразу начнет работать. Необходимо будет только подогнать номиналы резисторов моста. Для этого нужно с импульсного генератора подать на вход тахометра прямоугольные импульсы частотой, взятой из нижеприведенной таблицы и откалибровать шкалу.

Таблица перевода оборотов вращения двигателя в частоту
Обороты двигателя, оборотов в минуту	700	800	900	1000	1100	1200	1500	2000	2500	3000	3500	4000	4500	5000	6000
Частота генератора, Гц	12	13	15	17	18	20	25	33	42	50	58	67	75	83	100
Частота генератора, 2×Гц	24	26	30	34	36	40	50	66	84	100	116	134	150	166	200

Так как в автомобилях обычно за один оборот вала двигателя датчик выдает два импульса, то при калибровке тахометра нужно устанавливать частоту на генераторе в два раза больше. Например, при калибровке точки шкалы 800 нужно будет подать на вход тахометра импульсы частотой не 13 Гц, а 26 Гц. Ряд частот для такого случая приведен в нижней строке таблицы.

Для того, чтобы не испытывать трудностей при калибровке шкал тахометра нужно знать принцип работы мостовой схемы. Перед Вами принципиальная схема моста постоянного тока. При равенстве соотношений величин резисторов R1/R2 и R3/R4 напряжения в точках диагонали моста A и B равны, и ток через mA не протекает, стрелка стоит на нуле.

Если, например, уменьшить величину резистора R1, то напряжение в точке А увеличится, а в точке В останется прежним. Через миллиамперметр, находящийся в диагонали моста потечет ток и стрелка отклонится. То есть при постоянном напряжении в точке В и изменении напряжения в точке А стрелка прибора будет двигаться относительно шкалы.

В схеме тахометра функцию резистора R1 выполняет резистор R9, и так далее. При увеличении оборотов двигателя, частота и ширина импульсов с выхода микросхемы увеличивается и таким образом увеличивается напряжение в левой точке подключения миллиамперметра, протекающий ток увеличивается и стрелка отклоняется. Резисторы в плечах моста подобраны в таком соотношении, чтобы мост был изначально разбалансирован, и равенство напряжений в точках подключения миллиамперметра наступало при 700 оборотов двигателя.

Номиналы резисторов на схеме указаны при сопротивлении рамки миллиамперметра 1,2 кОм. Если использовать прибор, имеющий другое сопротивление рамки, то придется подбирать номинал резисторов R8, R9 и R12, R13, временно заменив их переменными. После калибровки прибора, измеряется сопротивление переменных резисторов, и они заменяется постоянными.

Переключатель S1 можно не устанавливать и настроить прибор для измерения в требуемом диапазоне по одной шкале. В таком случае точность измерений снизится в два раза. При растянутой шкале прибора такой точности тоже будет достаточно.

Тахометр, выполненный по предложенной схеме, является законченным прибором и его можно применять для измерения частоты вращения любых валов, например, двигателя моторной лодки, электродвигателей. В качестве датчиков могут использоваться датчики холла, фото и электромагнитные датчики. Достаточно доработать схему входного формирователя импульсов.

Принцип работы автомобильного счётчика

Тахометр используется для проверки производительности двигателя и помогает автомеханику понять его состояние для оптимизации функционирования с допустимыми параметрами. Принцип работы автомобильного электронного тахометра прост. Система зажигания запускает импульс напряжения электромеханической части тахометра, которая реагирует на среднее напряжение импульсов пропорционально частоте вращения двигателя. Сигнал передаётся двойным экранированным кабелем к индикатору. Тахометры имеют температурную компенсацию для обработки измерений в диапазоне -20 до + 70 C окружающей среды.

Он позволяет водителю выбирать подходящие настройки дроссельной заслонки и шестерни во время движения, поскольку длительное использование на высоких скоростях вызывает недостаточную смазку, влияющую на двигатель, создаёт перегрев и приводит к ненужному износу трущихся деталей и к отказу машины.

https://youtube.com/watch?v=hcwEud0plN4

Электрическая принципиальная схема

Представленная схема тахометра отличается простотой и доступностью деталей для повторения благодаря применению интегрального таймера — микросхемы КР1006ВИ1 (аналог NE555).

Схема состоит следующих функциональных узлов. Формирователя импульсов, выполненного на VT1-VT2, широтно-импульсного модулятора на микросхеме DA1 типа КР1006ВИ1 и резисторного моста на резисторах R8-R13. Для снятия показаний применен электродинамический стрелочный микроамперметр. К недостаткам схемы тахометра можно отнести необходимость балансировки моста для каждого типа миллиамперметра при повторении схемы. Но это не сложная операция.

Питающее напряжение на схему тахометра подается непосредственно с клемм автомобильного аккумулятора.

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

• пластикового цилиндрического корпуса со стеклодержателем;
• шкалы, разделённой на зоны безопасного и опасных режимов;
• лампы подсветки;
• миллиамперметра, на валу которого закреплена стрелка;
• электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

• Кабель белого цвета необходимо для соединения подсветки.
• Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
• Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
• Коричневый проводок подключается к выводу К+ на катушке.
• Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
• Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Как проверить поломку

Не спешите заменять генератор скорости и думать, что неисправность непоправима. Очень часто тахометр в стиральной машине работает некорректно из-за мелких неполадок в работе. Причины таких неисправностей описаны ниже:

Сначала проблема может быть видна на модуле управления

Нужно обратить внимание на кнопку, которая включает режим отжима. Если он пережат, то ошибка возникла именно по этой причине.
Для проверки следующей причины нужно добраться до самого тахогенератора

Вся поломка может состоять в плохом его креплении к валу вращения, ведь вибрации машинки во время стирки могут расшатать крепления и сдвинуть датчик скорости со своего места.
Ненормальное сопротивление контактов также может привести к неисправности. Чтобы проверить, так ли это, нужно взять мультиметр и перевести его в режим измерения сопротивления, единицей измерения которого является Ом. Затем нужно подключить тестер к контактам, которые находятся в неактивном состоянии. Сопротивление должно колебаться около значения 60-70 Ом.
Убедиться в правильности работы тахогенератора можно, измерив ток при вращении барабана. Для этого понадобится тот же мультиметр, но переключенный на измерение напряжения в вольтах. Вращая барабан, нужно измерить напряжение на тахогенераторе. При более высоких скоростях напряжение должно увеличиваться. При вращении оно обычно не превышает 0,2 вольта.
Отсутствие заземления также может привести к поломке. Если заряд попадает на моторный диск, работа мотора серьезно нарушается. В результате от этого страдает весь механизм стиральной машины.

Если машина продолжает работать со сбоями после проверки и устранения этих неисправностей, вероятно, требуется замена генератора отключения. Но для этого нужно сначала узнать местонахождение тахометра.

Способы установки на разные виды двигателей

Электронный тахометр на карбюраторный двигатель автомобиля ВАЗ или ГАЗ

можно подвести только одним путем, это . Если бы речь шла о механическом, то я бы посоветовал вам подвести устройство к тросику спидометра для считывания показаний. Ну а пока у нас электронный вариант, то давайте его рассматривать.

Итак, ЭТ представляет собой небольшой по габаритам модульный блок, состоящий из дисплея и кнопок.

При подключении к системе зажигания

происходит знакомый нам с физики процесс преобразования импульса в электромагнитное поле.

В результате

устройство будет выводить на дисплей показатели в виде оборотов в минуту и заряд от генератора. Более навороченные ЭТ могут показывать много сопутствующей информации, такой как температура за бортом и в салоне, расход топлива, скорость, прочие не нужные и отвлекающие уведомления.

При монтаже на четырехцилиндровый мотор, одному обороту будет соответствовать две единицы импульса. Инжекторный тип предусматривает подключение к ЭБУ (электронному блоку управления), который будет передавать данные об оборотах коленвала. Дизельный тип также дает возможность подключиться, но способ зависит от конкретного типа.

Электронный тахометр рекомендовано использовать неопытным водителям , не умеющим ориентироваться по звукам двигателя;
При приобретении обращайте внимание на заднюю часть упаковки, где написано для каких марок автомобилей может быть использован. В противном случае показания будут не правдивые или же готовьтесь к проблемам в электрической цепи (это больше касается инжекторов);
Устанавливать сам модуль непосредственно где-то на видное место, чтобы без проблем можно было всегда видеть его показания

Как показывает практика, монтаж осуществляют на центральную панель торпеды. Некоторые умудряются заточить продолговатый модуль в панель приборов на место показателя «СТОП», это для моделей 2108, 2109, 21099 .

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

1. отсутствие хорошего контакта на минусовой клемме аккумулятора;
2. окисление или подгорание коричневого провода на катушке зажигания;
3. подгорание или износ контактов крышки распределителя зажигания, или бегунка;
4. износ подшипника вала трамблёра;
5. замыкание красного провода, питающего прибор, на «массу» автомобиля;
6. неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Проверка работоспособности

После успешного подключения тахометра к генератору необходимо проверить его работоспособность. Для этого можно использовать следующие методы:

1. Визуальная проверка: осмотрите генератор и тахометр на предмет повреждений, корректности установки и подключения.
2. Проверка с помощью мультиметра: подключите мультиметр к генератору и тахометру для измерения напряжения и частоты сигналов. Сравните полученные результаты с ожидаемыми значениями.
3. Проверка с помощью диагностического оборудования: используйте специальные диагностические приборы, которые позволяют более точно определить работоспособность генератора и тахометра.

Если при проверке обнаружены какие-либо неисправности, убедитесь, что подключение проводов и настроек генератора и тахометра были выполнены правильно. При необходимости, повторите настройку и проверку. Если проблема не устраняется, обратитесь к специалисту для дальнейшего ремонта или замены неисправных деталей.

Значимость тахометра от генератора для контроля скорости вращения

Одной из главных причин, по которым тахометр от генератора является таким важным инструментом, является то, что он позволяет оператору контролировать и поддерживать оптимальную скорость вращения двигателя. Скорость вращения является одним из основных параметров, который сильно влияет на эффективность работы двигателя. Работа двигателя при неправильной скорости вращения может привести к чрезмерному износу и повышенному потреблению топлива. Поэтому сохранение оптимальной скорости вращения является критически важным для обеспечения долговечности и эффективности работы двигателя.

Тахометр от генератора также имеет значимость в обеспечении безопасности при эксплуатации техники. Определенные типы оборудования и машин могут работать с опасными скоростями вращения. Тахометр от генератора позволяет оператору контролировать скорость вращения и предотвращать превышение безопасных пределов

Это особенно важно при работе с двигателями, вращающимися с высокой скоростью, где производительность и безопасность могут быть сильно ухудшены в случае превышения предельных значений скорости вращения

Использование дополнительной информации

Тахометр от генератора также может предоставлять дополнительную информацию, которая может быть полезна для оператора. Например, он может отображать информацию о текущей мощности, напряжении или частоте. Эта информация может быть использована для более эффективного контроля работы двигателя и оптимизации его производительности.

Надежность и точность измерений

Надежность и точность измерений являются ключевыми качествами тахометра от генератора. В зависимости от модели и производителя, тахометр может иметь различную точность измерений и возможности калибровки. Надежность и точность измерений критически важны для оператора, поскольку неверные показания тахометра могут привести к неправильной работе двигателя или повреждению оборудования

Поэтому при выборе тахометра от генератора важно обращать внимание на эти параметры и выбирать надежные и проверенные производителями модели

Подключение устройства своими руками

Не все разбираются в электронике, но уметь подключать измерительный аппарат все-таки желательно. Это не вызовет сложностей, ведь проводов лишь три. Первое, что следует сделать – это взять провод от тахометра в подкапотное пространство. Проще всего это получится сделать через отверстие троса спидометра. Дальше понадобится кусок проволоки. Она должна быть где-то один метр длиной, тонкая и жесткая. С одного конца при помощи изоленты закрепите провод от прибора. Старайтесь работать аккуратно. Другой конец проволоки аккуратно вставьте в отверстия троса и толкайте. Подключение электронного тахометра можно осуществить следующим образом. Плюсовой провод подключается к катушке зажигания (контакт Б). Сигнальный провод подключите к контакту К все той же катушки. Минус соедините с массой. Работайте максимально аккуратно, провода очень тонкие и очень ненадежные.

Теперь осталось завести машину и все протестировать. Вот и все. Теперь вы знаете, как подключить электронный тахометр, и можете даже при желании собрать устройство самостоятельно. Это не займет у вас много времени и сил.

Подключение тахометра своими руками: плюсы и минусы

Главная функция тахометра в машине – это определение правильной передачи, что положительно влияет на срок службы двигателя. В большинство автомобилей при сборке встраивают аналоговый тахометр. Водитель смотрит на приближающуюся к красной черте стрелке и знает, когда необходимо переключиться на повышенную передачу. Не во всех автомобилях есть удовлетворяющий владельца тип прибора, поэтому просто необходимо разобраться в вопросе какие есть и как подключить тахометр.Знаете ли вы? Термин «тахометр» произошёл от греческогоτάχος– скорость иμέτρον– мера.

Виды тахометров

Есть два вида тахометров: цифровой и аналоговый. Первый выглядит как маленький экран, на котором водитель может видеть все необходимые ему данные во время движения. Второй проще и выглядит, как табло со стрелками и значениями.

Выносной

Выносной тахометр устанавливают на передней панели автомобиля. Для большего удобства размещения, у такого устройства имеется ножка для закрепления на панели. Выносные цифровые тахометры хороши для контроля оборотов холостого хода. Их показания имеют меньше погрешностей, поэтому с помощью такого прибора можно проверять работу штатного тахометра. Кроме того их стильный вид придаёт машине элегантности.

Штатный

Штатный тахометр встраивается в приборную панель автомобиля. Этот прибор более удобен, так как водителю проще воспринимать движение одной стрелки, а не нескольких показателей во время движения. Штатный тахометр чаще используется в автомобилях, а производители электронных приборов выпускают наборы для самостоятельной комплектации машин.

Важно! Измерительные приборы выпускаются соответственно марке автомобиля. Показания не родного механизма будут не верными

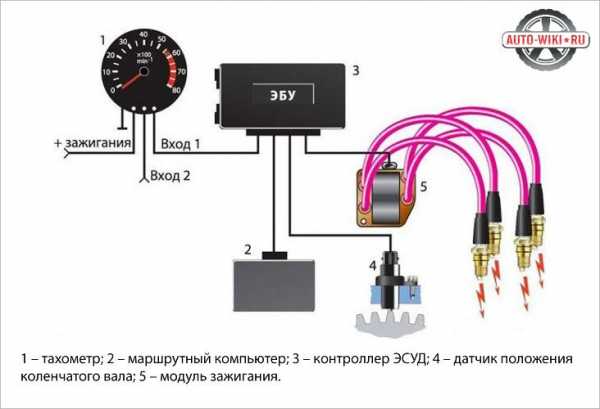

Как подключить тахометр через ЭБУ

Если у вашей машины не карбюраторный двигатель, а инжектор тахометр подсоединяется не к зажиганию. В этом случае вам нужно подключать к контролёру блока управления двигателем. Схема подключения тахометра проста: отведите массу на кузов (землю), плюс от прибора подведите к плюсу зажигания. Тахометр имеет два входа: первый идёт на блок управления, второй – на датчик положения коленвала. Прибор, подключённый к ЭБУ, будет считывать импульсы непосредственно с контролёра блока управления.

Схема подключения тахометра на бензиновый двигатель

Перед установкой тахометра на карбюраторный двигатель, изучите инструкцию, прилагаемую к прибору. Если её нет, осуществляйте установку согласно следующим действиям:

Если в машине предусмотрена подсветка дисплея, тахометр подключается к имеющейся для этого клемме в замке зажигания.

Как подключить тахометр к дизелю

Прежде чем подключать, разберёмся, от чего работает тахометр на дизеле. Принцип работы электронного прибора – это считывание показаний импульсов, посылаемых клеммой, которая располагается в генераторе.

Поскольку процесс трудоёмкий, проводить его нужно на смотровой яме.

Первый пункт работы – демонтаж защитного кожуха генератора, старайтесь избежать попадания грязи. Вторым этапом идёт подключение тахометра к генератору на дизеле. Для этого на корпусе генератора найдите клемму обозначенную буквой «W» и подключите к ней выход прибора.

Внимание! Обязательно нужно замкнуть контакт, отходящий от маслонасоса. Если этого не сделать тахометр может «врать»

Случается, что выше обозначенную клемму найти невозможно. В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке. Установка измерительного прибора большой сложности не представляет, но без каких либо знаний, как устроен дизель, как работает тахометр на дизеле, без малейших понятий о ремонте автомобиля, лучше обратиться к профессионалам.

Как проверить тахометр на работоспособность

Мы разобрались, как подключить тахометр на дизельный и карбюраторный двигатель. Теперь рассмотрим причины поломок устройства. Вы заметили проблемы в работе измерительного прибора, например прыгающую в разные стороны стрелку. Может быть несколько причин поломки. При длительной работе двигателя возникает вибрация, которая может привести к поломке дисплея. Следующей причиной может быть окисление контактной группы электропроводки, повреждение её изоляции или отсоединение от наконечников. Всё это видимые причины, которые необходимо сразу же устранить. Если поломан сам датчик – нужна замена. В случае, когда самостоятельная диагностика не выявила причин, стоит обратиться в автомастерскую.

Неисправности тахометра

Наиболее часто встречаются следующие ситуации:

• стрелка дёргается во время движения;
• стрелка прыгает на холостых оборотах.

В первом случае существуют нарушения работы цилиндрово-поршневой группы двигателя автомобиля. Водитель должен в кратчайшие сроки поставить машину на диагностику. Если стрелка дёргается преимущественно на разгоне, возможно следующее:

• недостаток топлива;
• растянутый ремень ГРМ;
• ослаблена цепь привода распредвалов.

Если прибор работает неисправно на холостых оборотах, причина заключается в следующем:

• низкое качество топлива;
• перебои в искрообразовании (выход из строя проводов, подающих напряжение);
• механические повреждения;
• усталость комплектующих устройства.

Иногда возникают следующие ситуации:

1. Не зажигается экран цифрового прибора. Необходимо заменить светодиоды.
2. Тахометр постоянно выдаёт неправильные измерения. Дело может быть в датчике внутреннего сгорания.

Как подключить цифровой тахометр?

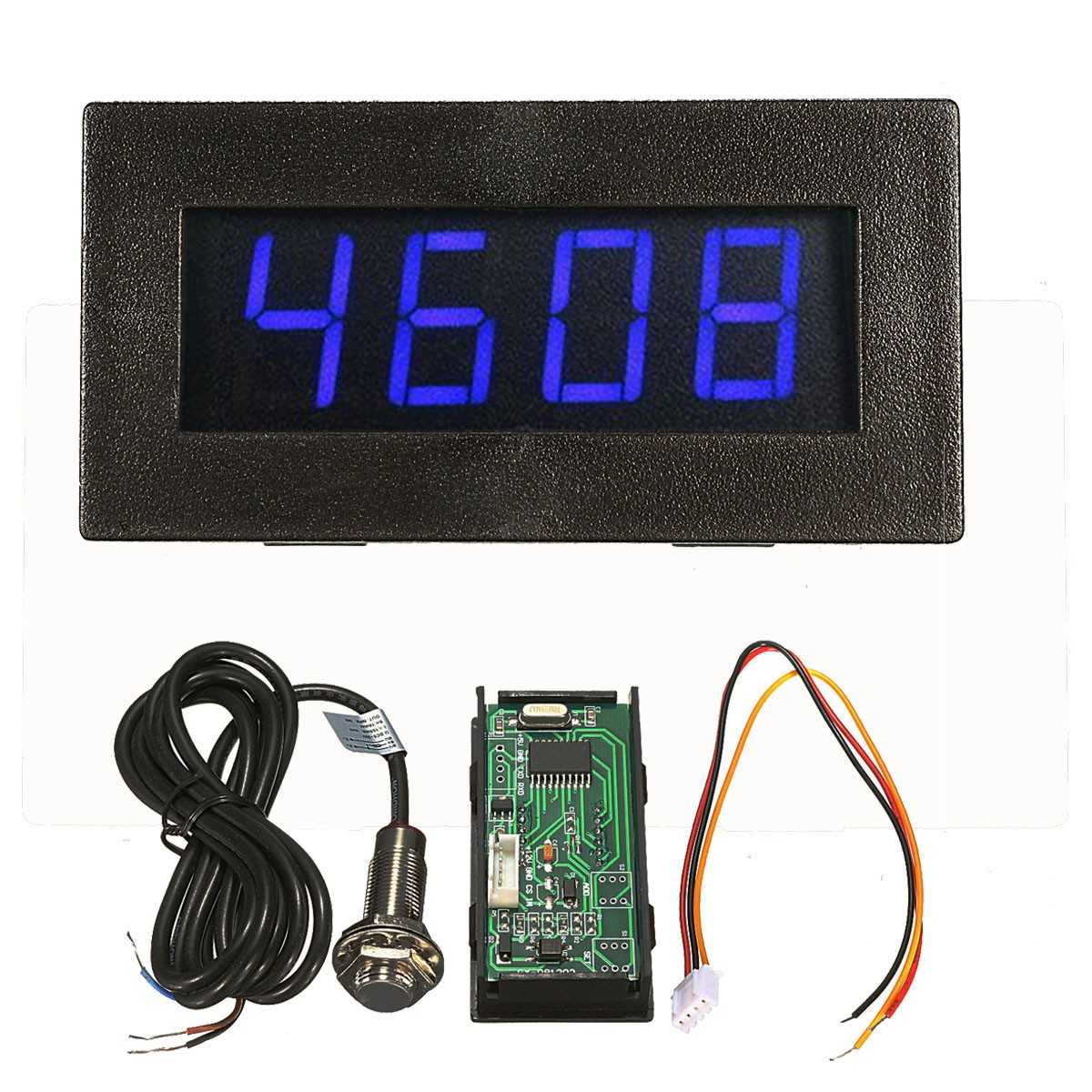

Не все автомобили комплектуются цифровой системой приборов. Тем не менее, автопроизводители выпускают специальные комплекты, монтаж которых можно произвести самостоятельно. Стандартный набор состоит, обычно, из цифрового дисплея и жгута проводов, которые подключаются к ЭБУ и питанию.

Существуют и специальные комплекты, в состав которых включают дополнительный датчик холостого хода и выносной оптрон. Их применение целесообразно только на спортивных автомобилях, для обычной езды достаточно будет и стандартного комплекта устройств.

Подключение такого тахометра не всегда осуществляется через ЭБУ. Многие комплекты предусматривают отдельный от контроллера монтаж прибора. Такой комплект устройств будет иметь более точные показания, нежели прямое подключение к блоку управления.
