Ремонт рулевой рейки шевроле лачетти

Признаки неисправности

Прежде чем приступить к ремонту элемента, необходимо точно определить, что на автомобиле вышла со строя рулевая рейка. Для этого есть косвенные и прямые признаки, которые укажут на деталь. Конечно, лучше всего провести диагностику на специализированном автосервисе, но можно попытаться своими руками. Итак, рассмотрим, основные признаки неисправности рулевой рейки:

Рулевая рейка.

• При повороте руля появляется стук под капотом.
• Продольный люфт руля.
• Повышение усилий при повороте руля.
• Масляные пятна под машиной.
• Заедание руля при поворотах.

Все эти признаки являются прямыми при неисправности рулевой рейки, которые стают первыми звоночками, что элементу необходимо провести диагностику и ремонт.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Неисправности рулевой рейки Chevrolet Lacetti

Главный признак поломки — стук в рулевой рейке Шевроле Лачетти, доносящийся из-под передней оси. На первых порах он еле ощутим, появляется лишь при езде по неровной дороге. Не предпринимая никаких действий, стук усилится и начнёт отдавать в руль. Дальнейшее попустительство чревато выходом узла из строя и, как следствие, повышением вероятности попадания в аварийную ситуацию. В таком случае о ремонте речь уже не идёт — потребуется полная замена рулевой тяги Chevrolet Lacetti. В лучшем случае вы ограничитесь заменой сальника рулевой рейки Chevrolet Lacetti, крестовины или рулевых наконечников.

Вот еще несколько сигналов неисправного рулевого механизма:

поворот рулевого колеса затруднён в обоих направлениях, при этом издаётся свист;

руль плохо поворачивается, но усилие пропадает после набора скорости, слышен зудящий звук;

руль плохо вращается при температуре жидкости ГУР ниже 30 градусов, при прогреве до 50 градусов и выше ситуация нормализуется;

замена или ремонт рулевой рейки Шевроле Лачетти обязателен в том случае, если угол поворота руля разнится с углом поворота колёс, машину заносит и управление заметно затрудняется;

руль вибрирует при движении по прямой;

утечки жидкости ГУР;

рулевое колесо не возвращается в исходное положение или проворачивается самопроизвольно.

Демонтаж и разборка

Когда собраны и куплены все материалы для ремонта рулевой рейки, можно приступить непосредственно к проведению ремонтных операций . Прежде чем начать, необходимо очистить полностью рулевую рейку. Это можно делать вручную, но лучше всего применить паровой механизм под давлением, который качественно уберет грязь и пыль со всех элементов и при этом не повредит детали.

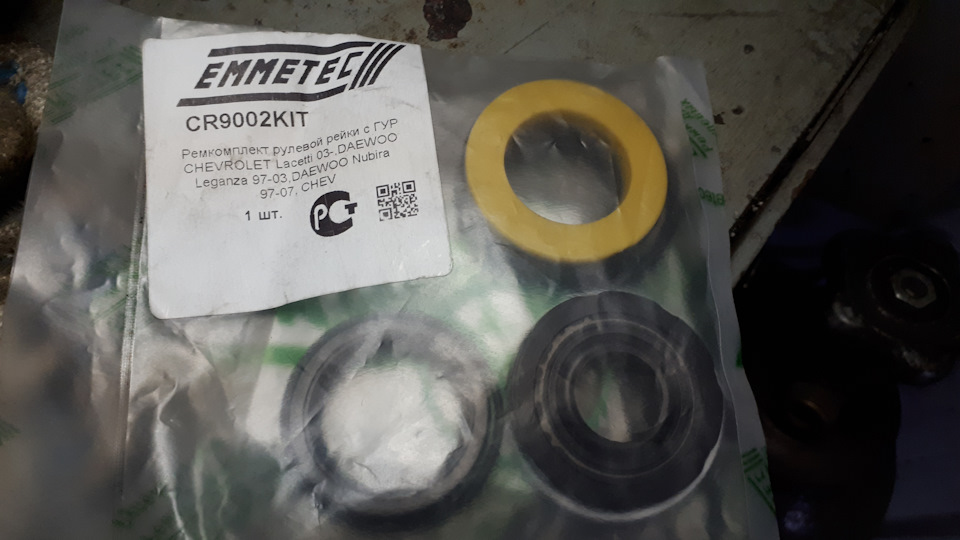

Сальники. Жидкость ГУР.

Теперь, приступаем к последовательным операциям по ремонту рулевой рейки:

1. Подставляем тормозные башмаки под задние колеса, и снимаем ручной тормоз.

Будет хорошо, если мастерская имеет подъемную площадку. Но если ее нет, то заезжаем авто на смотровую яму и глушим машину.

Поднимаем домкратами переднюю часть авто и подкладываем страхующие упоры. Снимаем колесо.

Открываем капот и выкручиваем пробку с расширительного бачка ГУР.

Делаем отбор жидкости из бачка ГУР большим шприцом или любым другим приспособлением.

Отключаем обратный шланг от бачка и вставляем шланг в емкость объемом минимум 2 (л). Можно удлинить патрубок шлангом потолще и разместить емкость для отработки в удобном месте.

Откручиваем крепление расширительного бачка ГУР (2 болта).​ Наклоняем емкость в сторону шланга подачи, чтобы оставшаяся в бачке жидкость ушла в систему.

Идем за руль и вращаем рулевое колесо из стороны в сторону, пока жидкость ГУР не стечет из системы. Должно выйти 0,7-1 (л) отработки

Обратите внимание, включать при этом машину не рекомендуется, так как насос ГУР может сгореть, работая на сухую. Кстати, можно полностью снять бачок ГУР Chevrolet Lacetti и почистить его от отработки

Но это если есть время и желание.

Выкручиваем крепеж нижней опоры двигателя (2 болта) и снимаем опору.

Откручиваем болт соединения рулевой колонки с рулевой рейкой (головка на 10).

На подрамнике, со стороны правого лонжерона, откручиваем крепеж скобы, которая фиксирует трубку подачи жидкости в ГУР.

Откручиваем 2 штуцера на ГУР (подача жидкости + обратка) и сливаем остатки сервисной жидкости в емкость для отработки.

Снимаем поперечную рейку (ее держат 4 болта).

Вынимаем шпильки фиксации глушителя из резиновых подушек. Это нужно для того, чтобы получилось отвести глушитель чуть ниже для опускания подрамника.

Подставляем под подрамник страхующий упор.

Диагностируем состояние всех изделий. Пластиковые и резиновые детали придется заменить, также рекомендуется установить новый пыльник и подшипники.

Пошаговая замена рулевого вала Лачетти

Нужно установить колеса в положение прямолинейного движения автомобиля.

Опускаем рулевое колесо в нижнее положение (можно этого и не делать, но так удобнее). В районе педалей находим вал рулевого управления. На валу видим клемное соединение. Ключом на 12 мм или на 14 мм (у кого как) отворачиваем болт этого соединения. Сдвигаем вилку карданчика. Если идёт плохо, тогда можно воспользоваться WD-40, либо отверткой раздвинуть паз вилки.

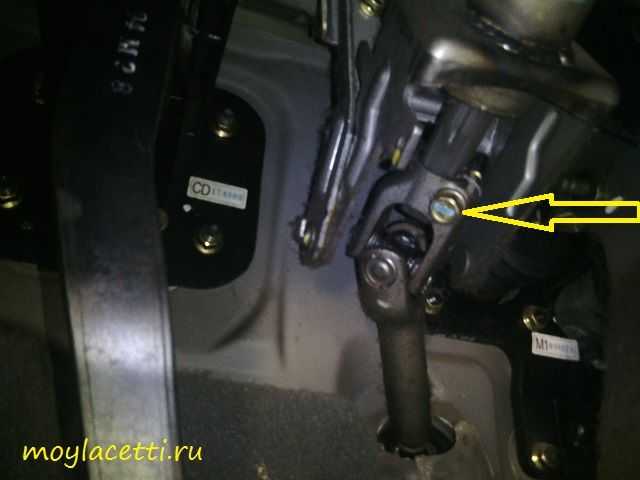

В подкапотном пространстве головкой на 10 мм отворачиваем болт клеммного соединения вилки нижнего карданного шарнира промежуточного рулевого вала с хвостовиком вала-шестерни рулевого механизма и также сдвигаем его.

Замена рулевого вала Лачетти

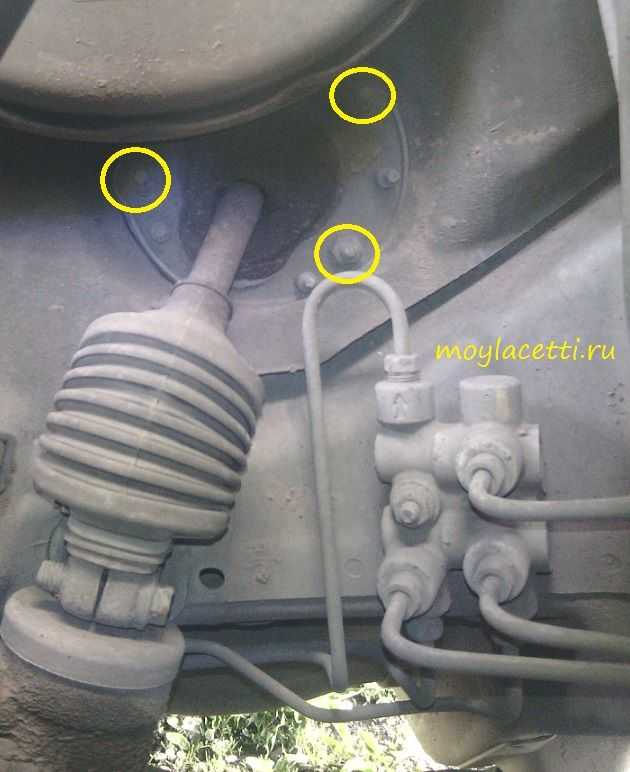

Теперь нужно всё той же головкой на 10 мм отвернуть три гайки крепления пластины уплотнителя промежуточного вала к щитку передка. Их расположение отмечено кружочками

Теперь остается вытянуть рулевой вал на себя и снять его в сборе с автомобиля.

Новый промежуточный рулевой вал ставим в обратной последовательности. Вилки карданных шарниров промежуточного вала располагаем так, чтобы болты клеммных соединений проходили через проточки на валу рулевого управления и на хвостовике вала-шестерни. Болты затягиваем предписанным моментом, который составляет 25 Нм

Теперь по поводу замены крестовин рулевого вала. Можно не менять вал в сборе, а поменять только крестовины. Крестовина промежуточного вала – ST1639. Где 1639 – это размер в мм: длина креста 39 мм, ширина шапки подшипника 16 мм. На данный момент его цена у нас составляет 160-200 грн. Это примерно 8 у.е. Можно поставить крестовину от Ваз-2105. Её цена составляет 65 грн., что в три раза меньше оригинальной. Цена нового рулевого вала в сборе составляет 2000 грн. Это примерно 80 у.е.

Но нужно помнить, что это рулевое управление и наряду с тормозной системой это самые главные системы, от которых зависит безопасность эксплуатации транспортного средства! Любая халтура и неопытный ремонт могут привести к очень печальным последствиям.

Тут решает каждый сам, как выйти из данной ситуации. Потратить больше денег, но сэкономить время и нервы, а также сохранить безопасность, или сэкономить деньги, но потратить время, нервы и не быть уверенным в безопасности. Нужно понимать, что лучше, чем производитель, Вы не сделаете, каким бы мастером Вы не были.

Но если всё же решили менять крестовины, то работа эта не сложная. Хотя бывают трудности с выпрессовкой старой крестовины. Тут уж как пойдёт. Главное, пометьте взаимное расположение вилок карданчика, чтобы потом поставить точно также. И старайтесь использовать тиски для выпрессовки, а не кувалду)))

Как видим, замена рулевого вала Лачетти не сложна и по силам даже начинающему автолюбителю.

Мир Вашему дому и ровных дорог!!!

По теме:

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Регулировка рулевого колеса

Предупреждение

При движении автомобиля водитель должен сохранять полный контроль над рулевым колесом.

Запрещается регулировать положение рулевого колеса при движении автомобиля.

Регулирование положения рулевого колеса при движении автомобиля может привести к потере управления автомобилем.

Регулировку рулевого колеса выполняйте только на остановленном автомобиле и при отпущенном фиксаторе рулевого колеса.

Регулировка рулевого колеса производится с помощью рычага под рулевой колонкой.

Для регулировки положения рулевого колеса выполните следующее:

1. Отведите рычаг под рулевой колонкой в сторону приборной панели, отрегулируйте положение рулевой колонки.

2. Для фиксации рулевого колеса в требуемом положении потяните рычаг.

3. Убедитесь в надежной фиксации рулевого колеса.

Внимание

Запрещается эксплуатация автомобиля с рулевым колесом в крайнем верхнем положении.

Используйте данное положение исключительно для облегчения выхода и посадки в автомобиль.

Рис.3-10(1)

Рулевой усилитель с переменным реактивным действием (по скорости)

Рулевой усилитель с переменным реактивным действием по скорости (SSPS) изменяет усилие на рулевом колесе в зависимости от изменения скорости автомобиля.

На низких скоростях, для облегчения маневрирования при поворотах и парковке, данная система обеспечивает максимальное усиление. На высоких скоростях усиление рулевого управления снижается, предоставляя водителю возможность более жесткого управления и обеспечения курсовой устойчивости автомобиля.

Система SSPS осуществляет регулирование за счет снижения подачи рабочей жидкости в усилителе рулевого управления от насоса на механизм рулевого усилителя при увеличении скорости автомобиля. На неподвижном автомобиле система SSPS обеспечивает максимальную подачу рабочей жидкости на рулевой механизм. При увеличении скорости автомобиля подача рабочей жидкости на рулевой механизм снижается.

В случае неисправности системы увеличивается усилие на рулевом колесе при низких скоростях и горит сигнализатор неисправности SSPS. См. «СИГНАЛИЗАТОР НЕИСПРАВНОСТИ SSPS».

Поломки рулевой рейки

Рулевая рейка представляет собой весьма уязвимый элемент автомобиля, потому необходимо внимательно следить за состоянием детали, при возникновении любых признаков поломки осуществлять ремонт машины.

Автомобилисты, ездящие на Chevrolet Lacetti, обыкновенно жалуются на люфт механизма руля. Кроме того, со стороны рулевого колеса могут появляться:

• «закусывание»;
• произвольное кручение руля;
• чересчур тугое кручение;
• трудности с возвратом руля к стандартному положению.

Еще одна распространенная проблема – быстрое изнашивание механических элементов рейки. Если они износились, вы заметите такие признаки:

• приглушенное постукивание из-под капотной крышки в левой передней части авто;
• металлизированное постукивание, которое отдается по всему корпусу;
• отдача в рулевое колесо, при поездке по дорожному покрытию с неровностями оно сильно трясется;
• появление масляных луж под передним левым колесом после остановки.

Неполадки случаются из-за компонентов, входящих в конструкцию рулевой рейки автомобиля:

• износ распределительного картера. Это случается, когда кольцевые элементы распределителя соприкасаются с внутренней частью корпуса;
• деформация втулки. Обыкновенно данная деталь подвергается износу при поездках по плохому дорожному покрытию;
• деформация центрального зуба вала-рейки. Эта проблема настигает каждый автомобиль, который проехал приблизительно сто пятьдесят тысяч километров.

Это часто встречающиеся неполадки, уменьшить вероятность которых невозможно. Так, ездить только по дорогам, располагающих идеальным покрытием, в РФ нереально. Предотвратить деформирование центрального зуба вала-рейки также невозможно.

Есть и более редкие неполадки, которые случаются, если небрежно эксплуатировать авто. К примеру, вал-рейка ржавеет, если внутрь авто проникла вода либо был осуществлен низкокачественный ремонт.

Стучит рулевая рейка Chevrolet Lacetti?

Специализированый сервис по ремонту рулевых реек — PPP-Service оснащён полным комплектом оборудования, необходимым для быстрой и точной диагностики автомобиля и дальнейшего устранения поломки. Нам доверяют не только водители, но и компании с большим автопарком! Мы гарантируем профессионализм сотрудников, установку исключительно оригинальных запчастей, кратчайшие сроки ремонта и выгодные цены. Замена рулевой крестовины Chevrolet Lacetti выполняется за 1-2 часа, сложный и трудоёмкий ремонт займёт не более одних суток. Будьте внимательны и ответственны за рулём, помните, от этого зависит не только сохранность автомобиля, но и безопасность всех участников движения!

Еще с момента покупки – были подстукивания рулевой. При этом она не течет (пыльники замасленые, но за 2 года не доливал вообще)Поменял крестовину наружную – немного лучше, но не то. Отдельного поста не делал – и без того все знают как это делать и что ставить.Почти решился на снятие и реставрацию, но…Решил подтянуть при помощи подручного инструмента, который отлично справился с задачей

Затянул до упора – кругами ездит и стучит))))Много почитав и проанализировал, и пришел к выводу, что стучит верхний подшипник распределителя.Из статей на драйве – нашел как он выглядит и его размеры. При помощи гугла подобрал ближайший подходящий подшипник. Его номер 6904. Цена его аж 40грн.

С ним идем к токарю и напрессовываем на него втулку с упором 1мм, чтобы наружный диаметр стал 37,5 мм. Для понимания – размеры подшипника 37х20х9.Как итог – получаем шариковый подшипник с размерами, которые нужны, а именно 37,5х20х10.

Далее – лень – двигатель прогресса.Глаза боялись, а руки делали.Снимаем защитный пыльник

Откручиваем крестовину от рейки, снимаем резиновый пыльник, достаем стопорное кольцо.

Сказать, что это было неудобно делать – это просто помолчатьОткручиваем контргайку и гайку поджимного сухаря. ВСЕБерем молоток и с ямы снизу вверх делаем один точный БАБАХ))) Распределитель с сальником и подшипником выходит наружу. Достаем его. Фотографируем оригинальный с новосконструированым)))

На новом снял нижний пыльник для более обильной смазкиПроверил нижний. Он Оказался в идеальном состоянии, потому не стал менять.

Достаточно долго использовал ругательные слова, пока запрессовал новый подшипник (сильно мешает вакуум). Но все стало на свои места.Сборка в обратной последовательности, и самое ожидаемое…первый выезд, а там – ТИИИШИИНАА)))Радости нет предела.Всем ровных дорог

• Детальная разборка ремонт и сборка двигателя ваз 2106



• Ремонт омывателя фар ситроен с5



• Фольксваген пассат б3 ремонт двигателя



• Опель вектра б зависают обороты



• Ремонт магнитол киа соренто новосибирск

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Конструкция рулевой рейки «Шевроле»

Для того чтобы своевременно произвести ремонт рулевой рейки, необходимо знать, как она устроена. В качестве примера можно привести конструкцию этого механизма в автомобилях марки «Шевроле».

• Данные модели оснащены рулевым механизмом в виде шестерни и тяг.
• Алюминиевый литой картер закреплен на подрамнике.
• Действие приводной шестерни картера, оснащенной косыми зубцами, заключается в непрерывном зацеплении за зубчатую рейку.
• Шестерня оснащена двумя подшипниками – передним игольчатым и задним шариковым.
• На шариковом подшипнике расположено стопорное кольцо и крепежная гайка, благодаря которым шестерня остается неподвижной, во избежание случайных повреждений гайку укрывает чехол-пыльник.
• Правая часть имеет цилиндрическую форму, ее опора – втулка, помещенная в корпус механизма. Левую часть прижимает к шестерне упор с пружиной, прочно зафиксированной при помощи контргаек (регулировочной и добавочной).
• С торца деталь оборудована шаровыми шарнирами тяг, необходимыми для ограничения движения элемента. Они во время самой высокой амплитуды хода упираются в картер. Назначение резиновых гофрированных чехлов состоит в защите выходов рейки из картера. При возникновении люфта в шаровых рулевые тяги следует заменить.
• Торцы тяг снаружи имеют навинченные наконечники, оснащенные шаровыми пальцами, которые закреплены в рычаги поворотных кулаков. Места, где соединяются наконечники, фиксируются контргайками.
• Управляющий вал оснащен карданными шарнирами и эластичной муфтой.

Сборка в правильной последовательности

Перед сборкой необходимо очистить все детали, реечный вал смазать литолом или другой похожей смазкой. Для того чтобы рулевое колесо стояло ровно, необходимо при сборке совмещать метки на рейке и картере. Начинаем сборку:

1. Меняем подшипники рейки.

Ослабляем крепеж подрамника (2 болта и 2 гайки). То есть нужно не до конца выкрутить крепеж.

Помогаем разомкнуться рулевой рейке и колонке. Это можно сделать какой-то трубкой, ударной отверткой или большим рожковым ключом.

Откручиваем крепеж рулевой рейки к подрамнику (2 болта и 2 гайки).

Полностью выкручиваем крепеж подрамника Chevrolet Lacetti.

Опускаем подрамник до тех пор, пока он не выйдет из шпилек.
