Какой комплект грм (ремень, ролики) лучше выбрать для двигателей ваз

Процесс замены – подробные инструкции

Мы разберем варианты с 8- и 16-клапанными моторами, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов, для замены потребуется одинаковый набор инструментов. В список входят штатные инструменты, которые можно обнаружить в гараже практически каждого водителя.

Ремень ГРМ на ВАЗ 2110 16 клапанов

Помимо самого ремня ГРМ и ролика для ВАЗ 2110 или 2112, в работе понадобятся:

специальный ключ, регулирующий степень натяжения ролика;
накидной ключ на «17»;
ключ на «15»;
ключ на «10»;
монтажка, как альтернатива – мощная отвертка.

Замена на 8-клапанном двигателе

Замена ремня ГРМ ВАЗ 2110 8 клапанов проходит следующим образом:

Первым делом обесточиваем АКБ – для этого необходимо достать минусовой провод;
Откручиваем болты, которые держат защитный кожух ГРМ, а затем снимаем кожух;
Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правое колесо;
Наша задача – добиться совпадения меток на крышке и, соотвественно, на шкиве, как это указано на всех схемах. Для этого нужно крутить деталь по часовой стрелке;
Переходим к КПП и снимаем с неё заглушку;
Нам необходимо проверить совпадение меток в этом отверстии;
Блокируем маховик – для этого можно воспользоваться монтажкой или мощной отверткой;
Теперь можно снять шкив генератора ГРМ;
Мы добрались до гайки, которая держит ролик ГРМ – её необходимо ослабить, но не открутить;
Вот мы и добрались до нужного элемента ГРМ ВАЗ 2110 или 2112. Теперь его можно снять. Все детали, которые он закрывал, необходимо прочистить моющим средством. После удаления грязи область нужно протереть чистой ветошью;
Далее происходит установка нового ремня ГРМ и ролика-натяжителя – соблюдайте направление, указанное на стрелка. Иногда бывает, что производитель не указывает стрелки, в таком случае, нужно поставить элемент так, чтобы надпись читалась слева направо;
Для натяжения необходимо против часовой стрелки провернуть ролик
Следующий шаг – это тестирование ремня ГРМ и его натяжения. Проверять элемент нужно при холодном моторе, при этом температура в гараже или боксе должна быть в пределах +15-+30С. Запускаем двигатель и выполняем осмотр ремня ГРМ.

Если нет лишних звуков, вибрации, то все элементы можно устанавливать обратно — это колесо, кожух и брызговик.

https://youtube.com/watch?v=aIOMGBmM3SM

Замена на 16-клапанном двигателе

Несмотря на то, что клапанов здесь больше, замена ремня ГРМ не сложнее, чем на варианте, где 8 клапанов. Итак,замена ремня ГРМ ВАЗ 2110 16 клапанов выполняется следующим образом:

Как и в случае с ВАЗ 2110 или 2112, где 8 клапанов, нам нужно демонтировать защиту ремня. Держат её 6 болтов.
Далее нужно убрать с датчика коленвала фишку – откручиваем крепление и достаем сам датчик. Для наглядности можно изучить фото.
Если вы самостоятельно проводите демонтаж механизма газораспределения, то вы наверняка заметили отсутствие одного зубчика. Сделано это для того, чтобы датчик мог самостоятельно отыскать мертвую точку. Также при помощи этой особенности можно заблокировать коленчатый вал.
Выполнить блокировку можно тогда, когда в отверстие под датчик будет помещена трубка подходящего размера. Теперь шкив заблокирован, как результат, его можно благополучно демонтировать.
Далее схема работы практически не отличается от снятия 8-клапанного распределительного механизма своими руками – ослабляем крепление ролика и достаем неисправный или изношенный ремень.
Поставить новый элемент можно двумя способами: снять натяжной ролик и затем установить ремень вместе с ним или сделать при помощи прокручивания распредвала.
Когда новый элемент установлен, можно возвращать все в изначальное положение. Начать стоит с крепления шкива – закручиваем болт и совмещаем шестерню – в этом помогут метки на масляном насосе. Если они отсутствуют, то можно сделать метку самостоятельно.
Совмещать детали нужно аккуратно, так как шестерня распределительного механизма не должна сбиться.
Используя специальный ключ, мы должны натянуть ремень. Такой ключ есть не у каждого, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя. Также стоит помнить гайке, которую необходимо крепко затянуть.
Проверяем натяжку, резина должна отходить от шестерней, но при этом не должно быть складок.
Осталось провернуть каленвал 2 раза и убедиться, что метки остались на том же месте – работа завершена

Замена ремня ГРМ на Ваз 2112 16 клапанов (в подробностях и …)

Проверяйте механизм распределения газов каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.

Какой Ремень Грм Лучше На Приору

ремень

ремень ГРМлучше

Вечером я проехал по городу и решил открыть капот и посмотреть, как все это происходит. Обычно я часто проверяю всю воду, но в этот раз, вероятно, я не смотрел там в течение полугода, открывая, я понял, что где-то масло откачивалось, потому что подкапотное пространство было аккуратно, даже пластиковая крышка двигателя была смазана маслом. Я сразу измерил масло в двигателе, уровень был чуть ниже среднего (ранее он был макс.) Изучив более подробно, выяснилось, что ремень генератора залил масло под капот, и почему-то решил, что коленвал масло было уплотнение. приоритет припарковавшись, утром я пошел в сервис, который порекомендовал друг. Они подъехали к подъемнику, сняли ремни, шкивы и увидели, что сальник масляного вала приводил в движение масло, которое было изменено на входе. Уплотнение коленвала не было затронуто, так как оно было правильно и на сто процентов сухо. Я решил немедленно поменять масло, потому что он не знал, что первый владелец, масло, льет передо мной.

Фильтр и ремень

Сроки с момента пробега было уже 68 тысяч. Км иремень Это был завод, падало все больше масла, и такие ремни менялись. Масло решилизалить синтетику Mobil s3000 5w-40, фильтр Манн и ремень Gates Previous ремень ГРМ, какой лучше сцепление на Prior, какой лучше? Стойки на Приоритете. Все Приоры, и не только это, знают, что поломка ремня ГРМ чревата серьезными последствиями, а именно изгибом клапанов.

READ Как Настроить Карбюратор На Оке

Конечно, этот факт не веселый. Как поменять ремень ГРМ на Hyundai Getz? Кто-то даже предпочитает 124-й мотор (ВАЗ 21124) т. Генератор на ВАЗ 2114, 2113, 2115, ремонт генераторов лучше доверять, на что расходуется газ. К. Нет таких трудностей.

Интересно, почему АвтоВАЗ сделал новый ПриороМотор (126) с такой болячкой? Я где-то читал, что они гонялись за Евро-3/4 и что другая сторона наносила ему ущерб. Форум сообщества Lada Priora Club на DRIVE2. Ребята посоветуйте какой ремень ГРМ (насосные ролики) поставить, есть ли что-нибудь надежное? Хотя производитель утверждает, что заводской ремень работает 200 тысяч. Хм, но что-то не достаточно поверили. Есть много ремней и роликов на рынке приоритет

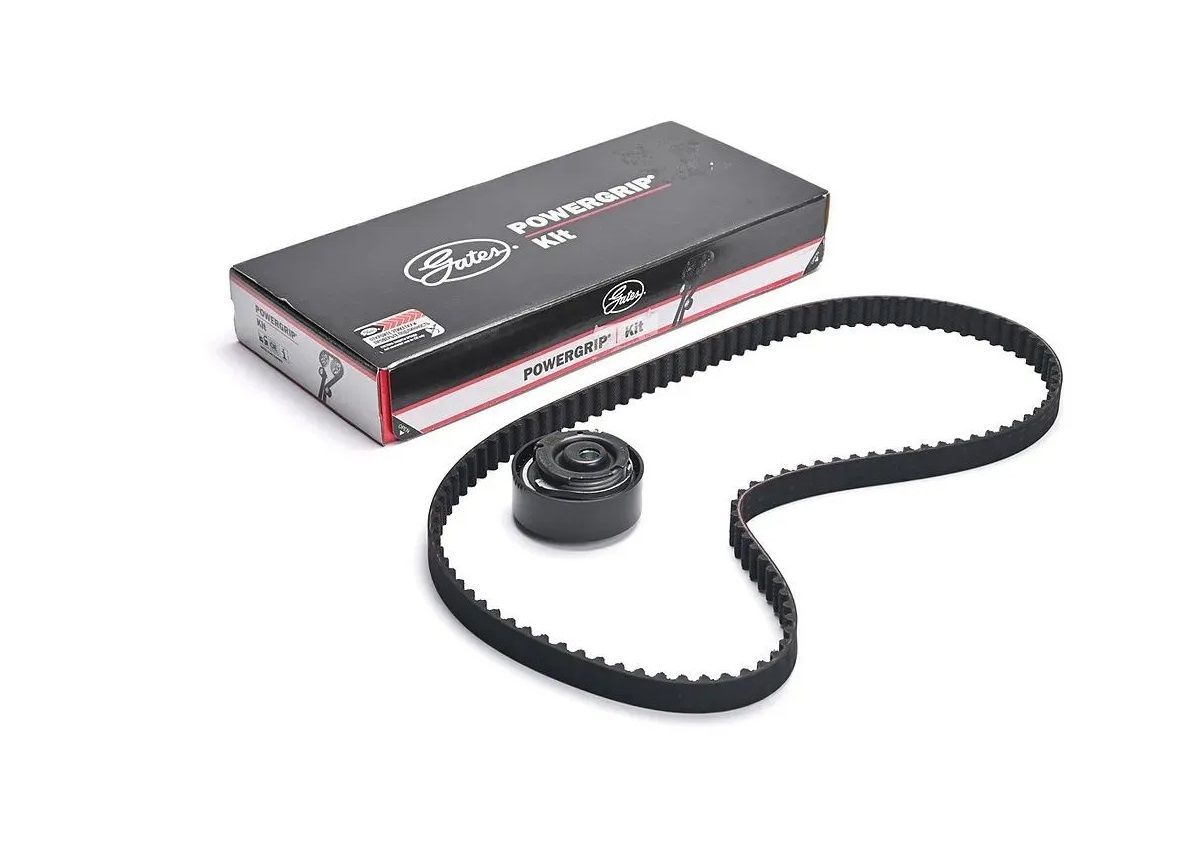

, но я лично приостановил свой выбор на роликовом ремне Gates. Покупая, главное не получить

Как отличить оригинал от подделки. как распознать поддельные ворота. Не настоящие ремни

Цель. устанавливать

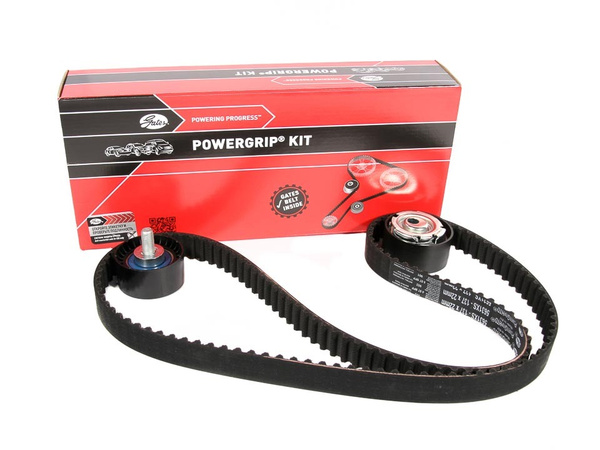

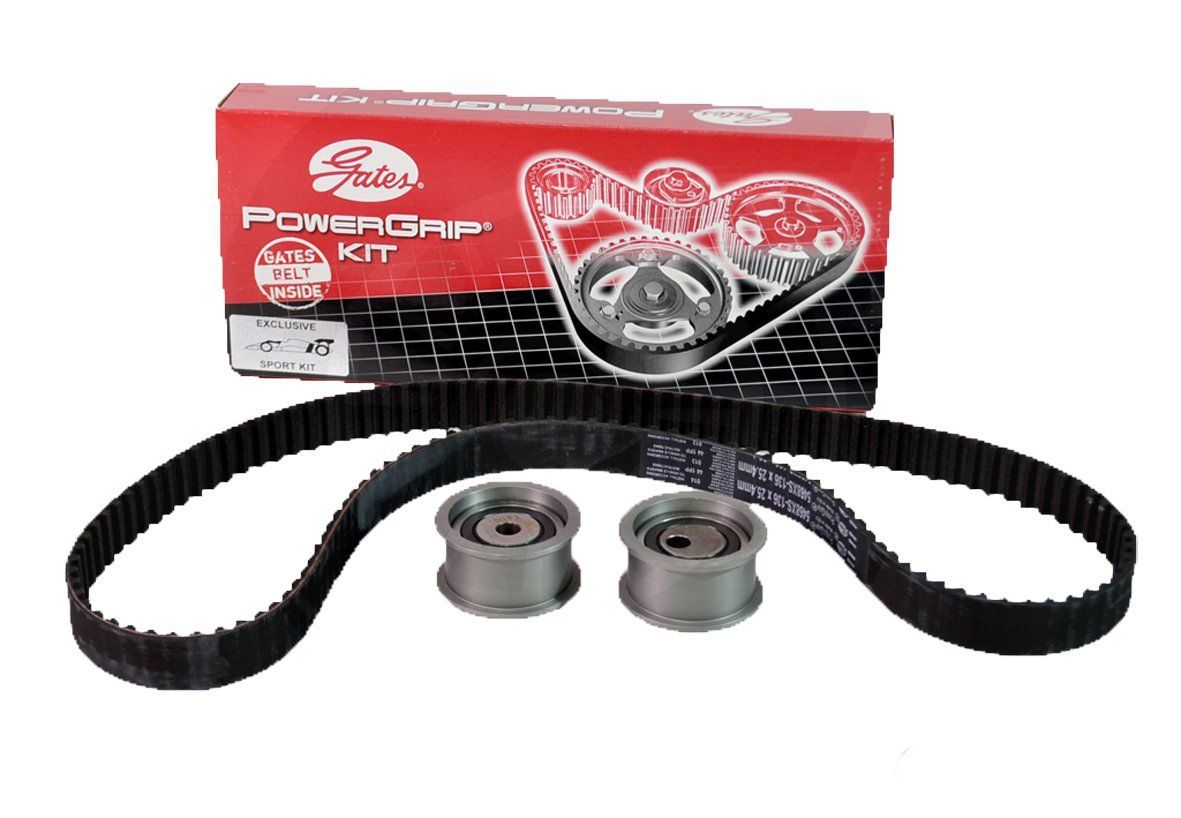

Комплект синхронизации Автоматические ворота Lada Image Gates

Рассмотрение ремни ГРМ

Ворота: Усиленныеремень ГРМ Ворота: натяжной ролик. не настоящие. Сама компания заявила, что более половины (около 80%) ремней на рынке являются поддельными и нагло лежат на прилавке магазина. Эти ремни ломаются и приносят мигрень владельцам, которые их купили. Но давайте не будем говорить о плохом, но лучше понять, как не нарваться на подделку! Я читаю информацию на сайте производителя и на различных форумах и кратко описываю все, что, наверное, все знают

Лада 2112 (21124) › Бортжурнал › Замена ремня ГРМ 16 кл. двигатель

Замена ремня ГРМ ВАЗ 2112 1,6 16 кл.

1. Снимаем защиту ремня ГРМ. Защита ремня ГРМ, крепится шестью болтами. Снимаем фишку с датчика коленвала, откручиваем один болт и извлекаем датчик.

2. На шкиву отсутствует один зубчик, это неспроста, это позволяет датчику коленвала определять верхнею мертвую точку, а также позволяет заблокировать коленвал, для того, что бы открутить — закрутить болт крепления шкива.

3. Делается это так, шкив совмещается с отверстием для датчика коленвала и через отверстие под датчик, вставляется подходящего размера трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем откручивается и снимается.

4. Ослабляем гайку натяжного ролика и снимаем старый ремень ГРМ.

5. Устанавливаем новый ремень, ремень можно установить, прокручивая правый распредвал ключом, а можно снять натяжной ролик, кому как удобнее.

6. Закручиваем обратно болт крепления шкива и совмещаем по меткам шестерню привода ремня ГРМ. Если метки на корпусе масленого насоса нет, выставляем метки на маховике и за одно, зубилом делаем метку на масленом насосе, так будет удобней.

7. Совмещаем метки шкивов распредвалов, так, что бы не сбилась шестерня привода ремня ГРМ

8. С помощью специального ключа натягиваем ремень натяжным роликом. Если ключа нет, не расстраивайтесь, натянуть можно с помощью двух гвоздей и отвертки между ними, а можно взять стальную вилку, два средних зуба удалить полностью, а два крайних укоротить напополам и загнуть. Обязательно не забыть затянуть гайку натяжного ролика. (Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10–15°), для ослабления – по часовой стрелке)

9. Проворачиваем коленвал в два полных оборота и проверяем метки, если все три метки совпали, ставим шкив на место, не забываем про ремень генератора и датчик коленвала, далее защиту ремня и можно запускать двигатель.

Натяжение ремня ГРМ

1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев (1,5–2 кгс) посередине между шкивами коленчатого и распределительного валов.

2. Беру двумя пальцами между распредвалов и вверх вниз. 5-6 мм колебается туда-сюда, тогда оставляю.

3. Отрегулировать натяжение ремня ГРМ при помощи специального прибора. Самое правильное натяжение ремня равно усилию 2кГс. Достигнув этого результата закрепляем крепежную гайку.

4. в «Руководстве», подробно описан метод ручной проверки. Он предусматривает проверку натяжения зубчатого ремня в средней части ветви между шкивами распределительных валов. Оно должно быть таким, чтобы под действием предмета шириной 3 мм с усилием в 10 кг прогиб ремня составлял 5,4 мм. Допускаются отклонения в любую сторону не более 0,2 мм. Двигатель должен иметь «комнатную» температуру (+15-30°С). Перетянутый ремень обрывается — прочность нитей корда ограниченна. И чем сильнее натянут ремень, тем быстрее порвутся нити. Ослабленный ремень тоже долго ходить не будет, т.к. при заходе на шкив зубья ремня не попадают во впадины зубьев шкива – происходит подрез и последующий отрыв зубьев от основы.

Лада 2112, 2001

Комментарии 52

Приветствую а какая разница по часовой или против часовой ?ролик натягивать

Мнений очень много по этому поводу… Если натягивать против часовой, то угол у ремня положе и нет необходимости сильно затягивать гайку(сорванная резьба в ГБЦ не редкость)… В процессе ролик работает на самозатяг. Был случай, сам лично видел, как съело почти половину ремня(на приоре 8кл) именно по причине натяжки ролика по часовой… Может, конечно, с геометрией что то не не так, но после исправления проблем не было. ну и по мануалу против часовой. Мнение свое не навяливаю, просто логично, вроде, против часовой. P.S. Добавлю, что у многих нет проблем с любым вариантом…

Логично то затягивать по часовой ))) как резьба

Добрый день! Подскажите, при замене ремня обнаружил что нет шайбы(дистанционная шайба коленвала). На сколько она важна?

Не знаю, про что тут пишут на счет натяжки ремня на 2112, на ПРИОРЕ всё натягивается чики-пуки через натяжной ролик. Правая ветвь ремня через направляющий ролик должна уже быть уложена: — через два шкива распредвалов, зубчатый шкив коленвала, через помпу и иметь достаточный натяг. При этом метки на шкивах распредвалов и зубчатого шкива коленвала должны быть зафиксированы по соответствующим противометкам

В этом положении, удерживая ремень рукой по левой стороне ветви, со стороны натяжного ролика, чтобы он не ослаб и не перескочил по зубьям не важно где и в каком месте (а такое не исключено даже на один зуб) ставим или подсовываем натяжной ролик под ремень, вставляем его болт и закручиваем всё с таким поворотом ролика от руки, чтобы ремень уже не ослаб и не перескочил по зубьям

Какими ещё способами можно проверить ремень ГРМ

Проверить ремень газораспределения и предотвратить его обрыв – более сложная задача в сравнении с серво-ремнем (управляет работой генератора, гидроусилителя и т.д.). Это обусловлено затрудненным доступом к этому узлу, который, как правило, закрыт специальными кожухами. Чтобы проверить ремень ГРМ необходимо провести работы по частичной разборке мотора, а для этого необходимы профессиональные навыки и специальный инструмент. Но, стоит отметить, что о состоянии зубчатого ремня можно судить не только по результатам визуального осмотра, но и по некоторым признакам его неисправности:

Превышение срока эксплуатации.

Ресурс службы ремня газораспределения определяется пробегом авто или длительностью его эксплуатации. К примеру, некоторые автопроизводители указывают, что на их моделях ремень ГРМ следует менять через 60 тыс. км

Но не менее важно учитывать и временной срок службы этого элемента. Материал, из которого он изготовлен, теряет свои характеристик, в среднем, через 4 — 5 лет. После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться

После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться

Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния

После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться. Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния.

Для производства ремней ГРМ используются материалы, которые подвержены воздействию временем, поэтому стоит учитывать возраст этого изделия. Именно поэтому, эксперты рекомендуют проверить или даже заменить ремень ГРМ при приобретении авто с пробегом (нет гарантии, что предыдущий владелец строго соблюдал регламентные требования или покупал качественные запчасти).

Двигатель авто плохо заводится и его мощность заметно снизилась.

Растянувшийся, изношенный или слабо натянутый ремень механизма газораспределения может перескочить на один или несколько зубцов. В результате будет нарушена работа системы зажигания, так как топливно-воздушная смесь будет возгораться до или после нужно момента. При такой неисправности двигатель будет плохо заводиться, а после его запуска могут наблюдаться вибрации и провалы в работе. В таких случаях будет полезно узнать, как проверить натяжение ремня ГРМ, поскольку длительная работа мотора в таком режиме приведет к более серьезным поломкам.

Увеличение дымности при работе ДВС.

Изношенный ремень ГРМ может стать причиной разрушения катализатора, так как топливо не полностью сгорает в камерах двигателя и попадает в выхлопную систему. В результате катализатор будет работать при более высоких температурах, а его соты начинают спекаться. Проверить наличие такой неисправности можно визуально. Нужно понаблюдать за выхлопной системой. Если во время работы двигателя появляются хлопки, а из трубы идет дым черного цвета, то это может указывать на переобогащение топливной смеси, вызванное неисправностью ремня ГРМ.

Тикающий звук при работе двигателя.

Если материал ремня ГРМ потерял свои характеристики из-за сильного износа или от времени, то он начинает растрескиваться или разлохмачиваться. В таком случае во время работы мотора в районе защитного кожуха газораспределительного механизма могут появляться тикающие или шаркающие звуки. При этом, периодичность такого шума зависит от количества оборотов двигателя. Похожие звуки могут появиться в результате подклинивания подшипника в натяжном ролике. Не стоит затягивать с обращением в автосервис при появлении таких шумов. Чтобы проверить работу узла ГРМ и устранить проблему, нужно будет снять защитный кожух.

Наличие подтеканий из-под защитного кожуха.

Показателем потенциальной неисправности узла ГРМ могут являться подтеки технических жидкостей в районе крышки газораспределительного механизма. Антифриз из-под шкива водяного насоса или масло из-под изношенного сальника коленвала, попадая на ремень ГРМ, способствуют его растрескиванию и ускоренному износу. Чтобы проверить состояние механизма и заменить комплект ГРМ, нужно выполнить разборку узла.

Стартер работает хорошо, но мотор не заводится.

Такой признак может свидетельствовать о серьезных неприятностях. Если стартер крутится даже лучше, чем обычно, но двигатель даже не пытается запуститься, то это может указывать на отсутствие компрессии в результате обрыва ремня ГРМ и деформации клапанов после контакта с поршнями. Достаточно часто после обрыва ремня автовладельцам приходит выполнять капитальный ремонт или замену двигателя. В обоих случаях предстоят существенные финансовые затраты.

Какой ремень ГРМ лучше

Какой ремень ГРМ лучше? Этим вопросом задаются многие автолюбители, когда приходит время его замены. Меняется ремень ГРМ в основном по регламенту. Обычно периодичность составляет 60…90 тысяч километров пробега (значения регламентных работ зависят от конкретной модели автомобиля иногда и 120 км ходит., такая информация имеется в технической документации к авто). Ассортимент различных ремней ГРМ достаточно широк. В зависимости от торговой марки отличается как ценой, так и качеством. Поэтому ответом на вопрос о том, какой ремень ГРМ выбрать, всегда будет компромисс нескольких решений. В частности, качества, стоимости, наличия изделия в продаже, отзывы о нем в интернете. В конце данного материала представлен рейтинг ремней ГРМ, составленный на отзывах, найденных в сети, а также их реальных тестах. Задача рейтинга — облегчить выбор ремня рядовым автовладельцам.

Основные производители

Несмотря на все разнообразие автопроизводителей, есть 3 наиболее распространенными марками ремней ГРМ которые поставляют свои запчасти на конвейер — Gates, ContiTech и Dayco. Поэтому при подборе ремешка для работы газораспределительного механизма как раз и покупают чаще всего изделия от этих 3-х топовых фирм. Тем более если авто русское или европейское.

На японские автомобили в продаже можно встретить ремни торговой марки UNITTA и SUN. Однако на самом деле эти компании являются подразделениями большой компании Gates. Соответственно, для «японцев» можно вполне покупать ремень ГРМ Gates. Ремни MITSUBOSHI выпускаются для японских автомобилей MITSUBISHI в качестве оригинала. Поэтому для машин этого производителя в идеале нужно ставить ремни ГРМ упомянутой торговой марки.

Для корейских автомобилей чаще всего устанавливают ремни ГРМ торговых марок Dongil и Gates в оригинале. Их качество приблизительно одинаковое. Хотя чаще всего на отечественный авторынок поступают ремни именно Gates. В настоящее время, несмотря на то, что ремни были выпущены сторонним производителем, на их поверхности наносится также название непосредственно машины. Например, среди прочей информации на ремне можно увидеть надпись наподобие Renault Gates или аналогичную.

Зачастую для замены покупается не просто один ремень, а ремонтный комплект, куда входят в том числе и ролики. Зачастую в таких комплектах можно встретить отдельные детали от разных производителей. Например, ремень Gates, ролики Ina и так далее. Это касается таких уважаемых производителей как упомянутая компания Ina, а также NTN, ContiTech, SKF и других. В таких случаях производители комплектов всегда укладывают в упаковку те ремни (по характеристикам и марке), которые рекомендованы заводом-изготовителем автомобиля (двигателя).

Как выставить метки грм на 124 моторе

На горячий или на холодный двигатель нужно проверять натяжение?

В заключение – еще о двух секретах. О первом – в качестве напоминания: на 16-клапанном моторе правильное натяжение ремня получается лишь при регулировке в горячем состоянии. Второе: в зависимости от положения коленвала и распредвалов натяжение ремня циклично меняется от минимального до максимального

Второе: в зависимости от положения коленвала и распредвалов натяжение ремня циклично меняется от минимального до максимального

Немного не так. Вернее почти так, но не знаю как пояснить. В общем под действием клапанных пружин распредвалы в определенных положения стремяться провернуться в разные стороны, натягивая или расслабляя ремень. Но есть такие положения, при которых пружины одного цилиндра сами уравновешивают пружины другого — и шкив РВ сам никуда не прокрутится. И это положение — близко к положению ВМТ

Вернее отстоит от него на 2 зуба (на самом деле зависит от используемых валов). 2 зуба — это мелочь. Одна пружина еще не распрямилась, а другая только начала сжиматься. Сила там минимальна, шкив РВ можно руками провернуть на +/- 5 зубьев легко

Почему это так важно?

Я, думаю, ни для кого не секрет, что происходит в случае обрыва ремня ГРМ, но возможно есть и те, кто не в курсе. При обрыве нарушается синхронизация работы цилиндропоршневой группы и клапанов. Поршни начинают двигаться на встречу клапанам, которые уже не контролируются ремнем, в результате поршни “встречаются” с клапанами. После такой “встречи” разрушаются поршни, гнутся клапана, в общем вы попадаете на капитальный ремонт двигателя. Можно ли было этого избежать? Можно, конечно, если бы производитель данного двигателя подумал об этом на этапе проектирования, полностью исключив подобное явление. Кстати, в мире есть немало “безвтыковых” двигателей, которые после обрыва ремня, не нужно “капиталить”, достаточно просто добраться до СТО и заменить ремень ГРМ. В таких моторах при обрыве ремня клапана не встречаются с поршнями.

Замену ремня и роликов нужно выполнить немедленно, если при осмотре вы обнаружили:

Шероховатости на ремне (на зубах или боковинах);
Механические повреждения;
Нарушения в работе двигателя;
Проблемы при запуске мотора;
Посторонние звуки, указывающие на трение ремня о кожух, ролики или шкивы.

Отдельно отмечу, появление вибрации и черный выхлоп, такие симптомы, безусловно, могут возникать и при других обстоятельствах, однако следует рассматривать и этот вариант.

Учитывать исключительно пробег в вопросе: “Пора менять ремень ГРМ или нет?” — это ошибка. Во-первых, даже при небольшом пробеге с ремнем или роликами могут возникнуть проблемы. А во-вторых, есть много ситуаций, когда вы практически или полностью не двигаетесь, при этом мотор работает, следовательно, происходит износ ремня. Например, если авто используется в основном в городе, пробег может быть небольшим, но сам ресурс ремня будет на пределе, так как в пробках мотор работает, а движения практически нет.

Есть и другие факторы, из-за которых ремень может преждевременно выйти из строя. Например, если на него попадает масло, топливо, грязь или песок. Мелкие частицы песка въедаются в поверхность ремня, разрушая его поверхность, масло и другие нефтепродукты размягчают его, снижая прочность и сокращая срок его службы.

В заключение.

Подытоживая вышеизложенное, хочу дать несколько дельных советов, которые позволят избежать разрыва ремня ГРМ и как следствие капитального ремонта.

Покупайте качественный ремень и ролики для замены;
Записывайте пробег и дату замены ремня;
Каждые 10 тыс., производите визуальный осмотр роликов и ремня;
Меняйте ремень раньше, если вы в основном эксплуатируете авто в городе;
Если вы покупаете бу авто, лучше заменить ремень и ролики, так как неизвестно, когда он менялся.

Как не купить подделку

В настоящее время рынок автозапчастей буквально переполнен поддельной продукцией. Ремни ГРМ не являются исключением. Причем подделывают не только продукцию, относящуюся к дорогим брендам, но и среднеценовые запчасти

Поэтому при выборе того или иного ремня ГРМ необходимо обращать внимание на его качество и следовать нескольким несложным правилам, которые помогут свести к минимуму вероятность покупки контрафакта

Некоторые производители внедряют онлайн-проверку оригинальности упаковки. Для этого на ее поверхность наносят коды, рисунки, QR-коды или другую информацию, с помощью которой можно однозначно идентифицировать подделку. Обычно это делается с помощью смартфона с доступом к интернету. Другой вариант — отправка SMS с кодом с упаковки.

Помните, что поддельный ремень не только не проработает положенное ему время (пробег), но и не будет должным образом обеспечивать работу газораспределительного механизма и других элементов двигателя, движение которых он обеспечивает. Поэтому покупка оригинала — залог продолжительной эксплуатации как ремня, так и двигателя.

Мифы и правда о поддельных ремнях

Среди неопытных автолюбителей распространен миф о том, что если на ремне ГРМ имеется шов, то это изделие — бракованное. На самом деле это не так. Практически все ремни имеют этот шов, поскольку технология их изготовления подразумевает его наличие. На заводе ремни получают путем разрезания широкого рулона с соответствующими геометрическими параметрами, концы которого сшиты крепкими нитками

Поэтому на наличие шва не нужно обращать внимание. Другое дело — оценить на его качество либо цифры указывающие на номер такой полосы

Ремни грм ваз на автомобилях АвтоВАЗа

Зубчатые ремни грм применяемые на моделях Лада для замены…

Приветствую всех автолюбителей ваз в моем авто блоге RtiIvaz.ru. Сегодня мы с вами рассмотрим ремни газораспределительный механизм применяемые на ваших автомобилях Лада.

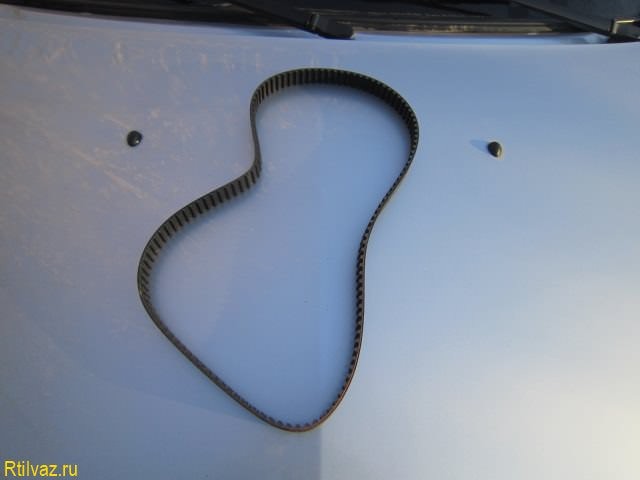

Перед нами лежит на капоте моего автомобиля Рено Логан один из ремней для замены (см. видео). Давайте узнаем сперва, для чего служит зубчатый резиновый привод,. Ремень грм служит для передачи вращательного движения коленчатого вала распределительному валу, в задачу которого входит открытие и закрытие впускных и выпускных клапанов в строго определенной последовательности. Данный резиновый привод имеет 111 зубьев и обозначен номером 111-19 II CR, производитель балаковский завод резинотехники БРТ.

На автомобилях «Калина», «Приора», а также ВАЗ-21012 и других моделях у которых двигатель от «восьмерки» устанавливается как раз такой же ремешок 111 зубьев, шириной 19 мм.

Для автомобилей ваз 2110, 2111, 2112 у которых шестнадцати клапанный двигатель применяется ремень привода грм с количеством зубьев – 136, с шириной 25.4 мм. Его номер 136-25.4 HNBR. Если сравнивать данный привод с приводом 111 зубьев, то для шестнадцати клапанных движках на 6,4 мм получается шире.

Следующий ремешок предназначен для автомобиля ваз-2170 «Приора». Этот ремешок имеет 137 зубьев, и его ширина составляет 22 мм. Его обозначение 137-22 HNBR. Подходит также на модель 2190 «Грант», ваз-1118 «Калина» с шестнадцати клапанным двигателем. Заметьте, у которых установлен двигатель 21126. Такой двигатель может быть установлен на моделях ваз-2112, где также применяется резиновый привод газораспределительного механизма, количество 137 зубьев, шириной 22 мм.

Далее рассмотрим ремешок от модели ваз-2190 «Лада Гранта» с восьми клапанным двигателем. Данный привод газораспределительного механизма имеет 113 зубьев, его ширина составляет 17 мм (113 SP 170 H). Он похож на привод грм от ваз 2108, но немного уже по ширине и двумя зубами больше – пожалуйста, не путать при приобретении.

Как было сказано выше для Лады Гранта у которого шестнадцати клапанный движок идет ремень грм 137 зубьев, шириной 22 мм.

Чем больше клапанов в двигателе, тем мощнее привод, так как увеличивается мощность двигателя, поэтому нагрузка пропорционально возрастает.

Смотри далее видео, там представлены все ремни грм, применяемые на восьми и шестнадцати клапанных двигателях семейства переднеприводных моделей АвтоВАЗа.

Ремень грм для ваз-2108, 2109, 21099, а также других моделей с двигателем 2108 – 111 зубьев, ширина 19 мм. Конструкторский номер: 2108-1006040-10.

Ремень грм для ваз-2112 -136 зубьев, ширина ремня 25,4 мм. Конструкторский номер: 2112-1006040.

Ремень грм ваз-2170 «Приора» -137 зубьев, ширина ремня 22 мм – двигатель 21126 шестнадцатиклапанный. Конструкторский номер: 21126-1006040.

Ремень грм для ваз-2190 «Лада Гранта» 113 зубьев, ширина 17 мм — двигатель 21116 восьмиклапанный. Конструкторский номер: 21116-1006040.

Для переднеприводных моделей АвтоВАЗа выпускается четыре типа ремней грм, которые имеют различное количество зубьев и разную ширину, что создает определенную путаницу при их приобретении. Надеюсь, что данное видео и фото поможет вам разобраться с типоразмером ремня грм, применяемом именно у твоей модели автомобиля ваз. Видео:

Источник

Методика испытаний

Тесты ремней на прочность проводились в испытательной лаборатории ПАО «НПО Завод «Волна» на разрывных машинах Р-10 и МР-05.

Тесты на морозостойкость и ресурсные испытания проводились в испытательной лаборатории НПО «Талис».

Испытание ремней газораспределительного механизма проходило по ТУ 38.1051912-90 «Ремни зубчатые с параболическим профилем зубьев для двигателей автомобилей ВАЗ». Фактор стандарта параболического профиля для ремней с профилем округлым в данном случае не является существенным, поскольку предназначены тестируемые ремни фактически для старого доброго «восьмерочного» двигателя, а значит, и усилия, передаваемые ремнем ГРМ, остались на том же уровне.

Первым испытанием стала проверка на стойкость ремней к изгибу. При этом испытании применяется гладкий шкив диаметром 50 мм. Один ремень каждого вида проходит процедуру искусственного старения, которое осуществляется следующим образом: ремень помещается в термокамеру с температурой 120 градусов и выдерживается 70 часов. Другой ремень замораживается вместе со шкивом при температуре –45 градусов в течение 24 часов.

После ремни вынимаются, и их перегибают по гладкому шкиву зубьями наружу на 180 градусов. В зоне перегиба не допускаются разрывы и трещины. Замороженный ремень перегибается на ранее охлажденном вместе с ремнем шкиве.

Этот тест выдержали все ремни.

На следующем этапе мы проверяли прочностные качества ремней.

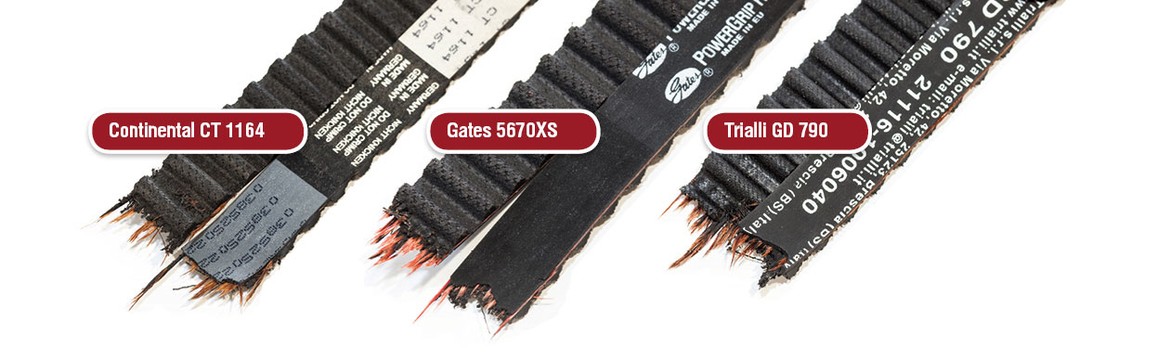

Сначала провели испытания ремней на усилие разрыва. По нормативу минимальная прочность при разрыве ремня должна составлять не менее 8 кН/см у нового ремня и 7 кН/см у ремня, прошедшего искусственное старение. Таким образом, при ширине ремня 17 мм минимальное усилие разрыва должно быть не менее 13 600 Н, а для искусственно состаренных — не менее 11 900 Н.

Это испытание проводится следующим образом: ремни устанавливают зубьями наружу на гладкие цилиндрические шкивы и растягивают со скоростью 50±15 мм/мин до разрыва на разрывной машине Р-10.

Результаты испытаний на усилие разрыва приведены в Таблице 1.

Как видно из результатов теста, все ремни имеют хороший запас прочности корда (от 1,43 до 1,8 до старения и от 1,68 до 2,1 после старения). Самый прочный корд оказался у ремней Continental CT 1164: он может выдерживать нагрузки до 2,5 тонн.

Но в ремне прочность корда — не самый главный показатель. Поэтому в качестве второго прочностного теста была проведена проверка сопротивления зуба на отрыв новых ремней и искусственно состаренных. Этот показатель должен быть не менее 92 кгс на каждый сантиметр ширины ремня — как нового, так и состаренного. Зная, что ширина испытуемых ремней составляет 17 мм, получаем усилие 156,4 кгс.

Данное испытание проводится с использованием специального приспособления, у которого есть зубчатый шкив с соответствующим испытуемому ремню профилем зуба. В приспособление заложена калибровочная пружина, которая прижимает ремень через металлическую пластину к зубчатому шкиву с требуемым усилием, в нашем случае это 119 Н. Ремень разрезается, один конец устанавливается в приспособление таким образом, чтобы пятый зуб от верха разрезанного ремня попал в гнездо шкива. Нижний конец фиксируется в зажиме, и разрывная машина МР-05 тянет за него вниз.

Результаты данной проверки показаны в Таблице 2.

На новых ремнях среза зубьев не произошло: резина еще пластична, зуб просто деформируется и перескакивает. А вот у состаренных ремней на их «окрепших» зубьях происходит срез зуба — так и случилось у Continental CT 1164 и Trialli GD 790; у Gates 5670XS произошла деформация зуба, и он перескочил. По результатам теста видно, что все ремни имеют хороший запас прочности от среза (от 1,95 до 2,43 до старения и от 2,1 до 2,51 после старения). Самым устойчивым к срезу зуба оказался ремень ГРМ фирмы Trialli.

Некоторым может показаться странным повышение прочности после искусственного старения. Это объясняется свойствами теплостойких каучуков, которые используются для изготовления ремней: при длительном нагреве происходит укрепление их внутренних связей.

По статистике замена роликов натяжения ремня ГРМ происходит чаще, чем замена самого ремня. Поэтому стоит периодически слушать, не появился ли шум от роликов, ведь вышедший из строя ролик испортит ремень ГРМ, каким бы хорошим тот ни был, что может привести к дорогостоящему ремонту двигателя.
