Замена ремня грм рено логан объемом двигателя 1,6 8 клапанов, инструкция с фото и видео

Артикулы

Всем водителям Рено Логан известно, что ремешки дополнительного оборудования помечаются артикулами:

Артикул — 77001-11671

• 77001-11671 либо 82008-33541 – 5K 1747 для укомплектовки с ГУР и кондиционером;
• 82008-41132 либо 82000-61673 – 5K 1110 с ГУР-ом без кондиционера;
• 82002-11651 либо 60015-48021 – 4PK 718 только ГУР.

Артикул — 5K 1110

5К — «пять ручьев», а следующие за ними цифры – обозначают длину ремня.

Если говорить о натяжных устройствах, можно приобрести ролик с автоматикой или же только ролик. Артикулы рекомендуются:

Артикул — 82002-77606

• 77001-02872 или 82002-77606 – ролик натяжитель;
• 82008-49831 – ролик кронштейн;
• 82001-04754 – ролик.

Артикул — 82008-49831

Заменители

5K 1747:

• 306-92(ASAM);
• QZ5PK-1747(QUARTZ);

5K 1110:

• 05000-51110(MEYLE);
• 19879-47926(BOSCH);
• 27526(ASAM);
• 86531-0205(GATES).

4PK 718:

• 0053-039 (FLENNOR);
• 287-69 (FEBI);
• 306-78 (ASAM);
• 6292-8769 (SWAG);
• 8653-10039 (GATES).

Артикул — 4PK 718

Как снять аккумулятор

Это позволило пользоваться центральным замком и сигналкой. Все отработало штатно почти сутки. Плотность мерил ареометровым индикатором. Он хоть и шарлотан, но его точности хватает. Плотность электролита в разном климате Процесс зарядки занял 19 часов.

Ток зарядки выставил 6,5 А, в последние 3 часа, когда плотность электролита пришла к норме, убавил до 4 А это уменьшило интенсивность кипения. Каждый час мониторил плотность ночью — 1 раз в 2 часа. По окончании зарядки с плотностью 1,28оставил АКБ стоять с открытыми банками 1 час, для окончательного проветривания от Гремучего газа рекомендуют 0,ч.

Потом еще раз добавил дистиллированной воды, довел уровень электролита до нормального При зарядке, как и при разрядке, он понижается После завинчивания пробок протер поверхность АКБ тампоном, смоченном раствором пищевой соды при этом получается Шипучка.

Приведу выдержки: Не исключено, что кто-то замахнётся на аккумуляторы, выполненные по технологии Как снять акб с рено логан Absorbed Glass Matявляющейся на как снять акб с рено логан день самой современной технологией в конструкции свинцово-кислотных батарей.

При покупке батареи следует иметь ввиду, что со дня заливки и начинается жизненный цикл АКБ, и чаще всего именно с этой даты ведётся отсчёт гарантийного срока. Обычно дефекты выявляется как снять акб с рено логан течение 3…8 месяцев работы АКБ на автомобиле, а потому в запасе у автовладельца должно быть не менее 9 месяцев заявленного гарантийного срока, если он исчисляется с даты заливки.

Лучше брать батарею, которая хранились у продавца не более 3…4 месяцев, если она гибридная, и 5…6 месяцев, если кальциевая. Разумный срок хранения у продавца гибридных батарей — 6 месяцев, предельный месяцев, а кальциевых — 12 и 18 месяцев соответственно. Дата на днище корпуса является датой его изготовления и в расчёт не принимается.

Новая батарея, конечно же, должны иметь ручки, потому как неизвестно по чьей инициативе обезрученная стоковая была очень неудобна при снятии-установке на авто.

Имея габариты хх, стоковая батарея полностью занимала объём моторного отсека, отведённый под АКБ. Откройте капот, снимите защитный кожух аккумулятора, после чего открутите зажимы клемм ключом на 10 миллиметров.

Клеммы необходимо снять по порядку, убедитесь в том, что они не соприкасаются с контактами на аккумуляторе.

С помощью торцевого ключа размером 13 миллиметров открутите фиксирующий как снять акб с рено логан на площадке аккумуляторной батареи. Снимите батарею, при необходимости произведите чистку электрических контактов специальным спреем. Установите на место новую, после чего соедините клеммы в соответствии с полярностью.

Следует помнить, что при постановке клемм на аккумулятор, необходимо фиксировать каждый зажим во избежание случайного замыкания. Установите фиксирующую пластину на площадку для АКБ, после чего закрутите болт торцевым ключом на 13 миллиметров.

Установите защитный кожух аккумуляторной батареи на место, таким образом, чтобы он скрывал оголенные контакты.

После данных процедур можно завести двигатель. Замену аккумуляторной батареи на Renault Logan можно считать завершенной. Подведем итоги Как мы выяснили, типов аккумуляторных батарей для Renault Logan существует множество.

Когда нужно менять ремень генератора

Прежде всего, ремень генератора на Логан, как и на многих других автомобилях, передает вращение на ротор генератора от двигателя. При этом ремень является резинотехническим изделием с ограниченным сроком службы.

Проскальзывание ремня или его обрыв приведут к тому, что генератор не сможет нормально работать, АКБ не будет заряжаться, в результате чего, как минимум, возникнут проблемы с аккумулятором. Также износ ремня генератора приводит к появлению посторонних звуков (ремень генератора свистит, пищит и т.д.).

Чтобы избежать неожиданных поломок и непредвиденных проблем, необходимо регулярно проверять состояние и натяжение ремня генератора. Также специалисты рекомендуют менять такой ремень каждые 4-5 лет независимо от состояния. Еще добавим, что на ресурс ремня влияют и условия эксплуатации. Это значит, что на разных авто одной модели ремень может прийти в негодность через разные интервалы, причем как по времени, так и по пробегу.

Например, при езде в условиях города, а также в жарком климате ремень износится быстрее. Причина — частые запуски ДВС, высокие температуры под капотом и т.д. В свою очередь, если машина больше ездит по трассе со средней скоростью, двигатель запускают и глушат реже, обдув встречным воздухом на скорости не позволяет сильно перегреваться подкапотному пространству. Соответственно, резинотехнические изделия «живут» дольше.

Как показывает практика, на Рено Логан ремень генератора достаточно надежен в том случае, если речь идет об оригинальном изделии, установленном еще на заводе. В таком случае, вместо того, чтобы менять ремень каждые 4 года, необходимо периодически его осматривать, а также проверять его натяжение. Осмотр состояния ремня рекомендован каждые  10-15 тысяч километров.

Если ремень потрескался, расслоился, заметен износ, участки ремня выкрашиваются, а также на ремне есть пятна технических жидкостей, такой ремень подлежит замене. Также основанием для замены ремня можно считать его свист и недостаточное натяжение. Обычно растянутый ремень проскальзывает, причем генератор не работает нормально. Если не удается подтянуть ремень при помощи натяжителя, данный элемент нужно менять на новый.

Замена на авто с ГУР и кондиционером

Обычно такая комплектация встречается в моторах 1.6, реже в 1.4. В этом случае замена самая сложная, так как приходится продевать ремень через дополнительные шкивы. Для замены выполните следующие действия:

Наденьте накидной ключ или головку «на 13» на крепежный болт натяжного ролика. Преодолевая усилие, открутите крепеж.
Зафиксируйте кронштейн ролика

Для этого необходимо в его отверстие вставить шестигранник на 6 миллиметров.
Осторожно снимите ремень со всех шкивов.
Если предполагается замена роликов приводного механизма, то с помощью ключа на 13 необходимо открутить болт и убрать защитную крышку. После этого достается и сам ролик

По аналогичной технологии демонтируется натяжной ролик
Обратите внимание, что он снимается с кронштейном.
Установите новые ролики на место.
Далее следует уложить ремень на все ролики, как он был одет до этого. Обратите внимание, что шкивы вспомогательных устройств – шестиручьевые, а ремень имеет пять ручьев
Укладывайте ремешок так, чтобы он был смещен к внутреннему краю, а наружный ручей оставался свободным.
Прокрутите за коленчатый вал весь привод три оборота, чтобы ремень сел на шкивы.

Основные сложности – сделать все правильно в ограниченном пространстве.

На остальных моделях

Инструкция для моторов только с ГУР или без каких-либо дополнительных систем аналогична вышеописанной за тем исключением, что вам придется устанавливать ремень на меньшее количество шкивов. В модели только с генератором необходимо ослабить крепеж самого генератора, чтобы уменьшить натяжку и достать ремень.

Замена роликов ремня генератора Рено Логан

Рено отдает предпочтение в этом вопросе генераторам и ремня компании Bosch. Именно такие комплектующие и узлы монтируются базов на седан.

Сейчас можно найти множество альтернатив, но для нормальной работы следует ставить именно комплектующие Bosch. Замена ремня с ГУР и кондиционером на Renault Как правильно осуществляется замена ремня генератора с кондиционером?

Более часто эти моменты комплектации характерны для клапаных двигательных систем. Не надо забывать о том, что когда меняется ремень генератора, обязательно меняются и натяжные ролики.

Какова этажность подобных мероприятий? Все действия производятся на остывшем двигателе. В моторном отсеке ключом на 13 ослабляется винт крепежа роликов подшипников.

Замена роликов ремня генератора Рено Логан

Затем закручивается кронштейн с корпусной частью генератора регулятора Renault Logan. После снимается приводная часть и кольца из ролики приводного ремня рено логан для работы со сплит-системой и ГУР. На этом шаге производиться замена роликов, потому что эти запчасти сменяются вместе с ремнем. Когда выполнена установка новой комплектующей и произведена замена роликовых элементов ремня, привода и колец выполняется монтаж всего узла в обратной итерации.

Устанавливая необходимо произвести фиксацию нового роликового держателя для лучшего крепежа всей конструкции, требуется его затянуть. После выполняется монтажа конструкции колец и привода в обратном варианте.

Вся процедура четко рассмотрена на видео. Отличительным признаком ремня в такой конструкции выступает присутствие 5 ручьев, в то время как шкивы для привода вспомогательных устройств имеют шесть. Таким образом, осуществляется замена ремня генератора с кондиционером. Замена ремня ролики приводного ремня рено логан Logan с ГУР, но без кондиционера Для проведения замены на ролики приводного ремня рено логан узле с ГУР на 1,6 л без сплит-системы специальный инструмент не нужен.

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

В любом случае, перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером). Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия.

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

1. Подготовив все необходимое, снимается переднее правое колесо;
2. Далее нужно снять грязезащитный щиток;
3. После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
4. Затем в отверстие нужно вставить шестигранник «6»;
5. Выполненные действия позволят ослабить ремень генератора и снять его;
6. Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
7. В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
8. Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
9. Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
10. Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке предполагает ослабление ремня);
11. Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.

Модель без ГУР и климатической системы, как заменить ремень

Конструктивно механизм на модельном ряде Рено Логан в отсутствие ГУРа более прост. Поэтому, ремонтные действия, а также непосредственно эксплуатации владельцу не принесут столько нервотрепки, как другие варианты комплектации. Но на 16-клапанных моторах 1.4 или же 1.6 такой вариант исполнения практически отсутствует.

Но есть и негатив подобной модели Рено Логан – при ремонтных действиях велика вероятность деформации генератора, когда сильно натянут непосредственно ремень генератора.

Генератор размещается не там, где обычно. Следовательно, он более доступен – процедуры демонтажа/монтажа фактически не занимают долго времени.

• Сам демонтаж поломанного узла на Рено Логан и дальнейший его ремонт (или же его составляющих, например, кольца либо шкива) выполняется от коленвала.
• В этом варианте следует провести замер точного усилия по напряжению новой ременной передачи, чтобы исключить возможные дефекты генератора, при необходимости подтянуть. Для этого применяется специальный прибор-тестер или же другое оборудование, для проверки текущей исправности других агрегатов – подшипников и регулятора. Но обычно силу напряжения автомобилисту устанавливают визуально, ведь использование подобного прибора для измерений имеет свою специфику, поэтому следует все правильно натянуть.

Замена ремня ГРМ

Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня

После этого можно снимать ремень со всех шкивов, помогая себе отверткой

При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент

После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.

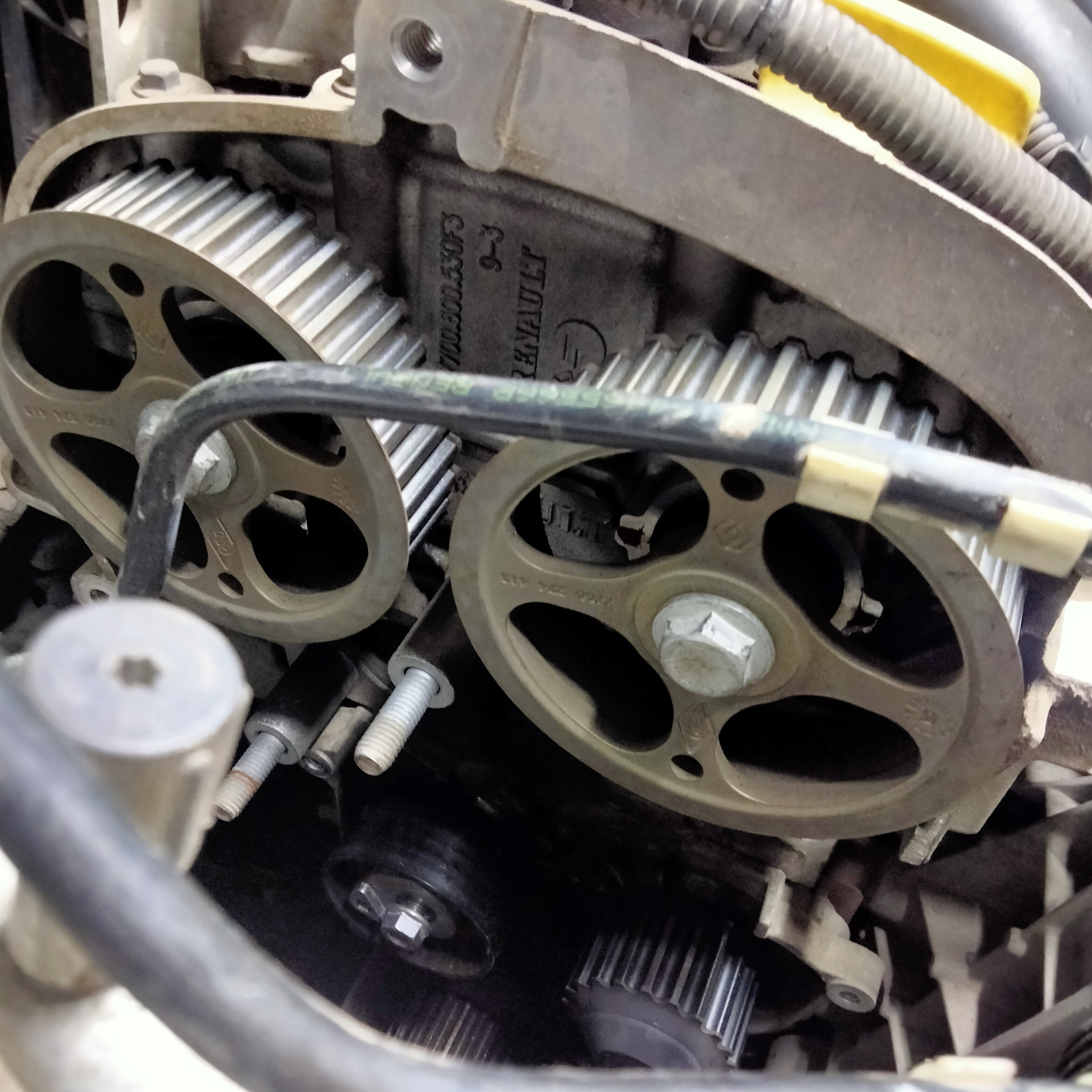

Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.

Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.

Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.

Новый ремень сначала надевается на шестерни распредвалов, затем на паразитный ролик, далее на помпу. Нужно следить, чтобы не было сильной слабины. Машину поднимаете для установки шестерни коленвала. Но убедитесь, что коленвал находится в правильном положении. Для этого берется крепежный болт, под него подкладываются гайки и он наживляется на коленвал. После фиксации он должен проворачиваться против часовой стрелки, а по часовой – не двигаться.

Далее болт выворачивается, но при этом нужно следить за тем, чтобы коленвал не отошел обратно, а оставался упертым в стопор. Только потом шестеренка надевается на шпонку. Она будет входить туго, но это нормально, но шпонку нужно надеть до конца. Чтобы она окончательно встала на место, нужно натянуть ремень ГРМ. Справа ремень должен быть туго натянут, а слева он натянется роликом. После установки шестерни нужно еще раз убедиться, что коленвал уперт в стопор.

Натяжка производится шестигранником по стрелке на натяжном ролике. Метки ГРМ должны совместиться с началом паза на ролике. После совмещения гайка на 13 поджимается головкой, но не затягивается. Снова проверяется коленвал, чтобы люфт, если он есть, выбрался натяжкой ремня. Теперь можно затягивать ролик.

После установки ремня ГРМ снимаются стопора распредвалов и выворачивается стопор коленвала. Делается один оборот коленвала, при этом нужно следить за натяжкой ремня. Далее снова стопорится коленвал, доворачивается до упора и устанавливаются пластины фиксации распредвалов. Если это удалось сделать, значит, зажигание не ушло, и двигатель будет работать нормально. Натяжка при этом не должна измениться.

После этого устанавливается верхняя крышка защиты, поскольку нижняя, пластиковая крышка, будет садиться по верху металлической специальным уплотнителем. Не забываем, что в крышке находится один из болтов, а на шпильках должны остаться втулки. Нижняя крышка заводится из-под низа автомобиля, и затягиваются четыре болта. Откручивается болт, вставленный в коленвал, и устанавливается шкив на генератор.

Для окончательной установки используется новый болт, который должен идти в наборе с ремнем ГРМ. Далее надеваете ремень генератора, отводя подпружинивающий ролик. Обратно ставите опору двигателя, подключаете трубо- и топливопровод. Если требуется, подъемником или домкратом автомобиль подгоняется под опору, а длинный болт вкручиваете в передней части. Чтоб поменять ремень ГРМ Рено Дастер с мотором 1.6 16 клапанов, желательно использовать подъемник из-за большой массы автомобиля. Не забываем, что крышка ремня ГРМ силуминовая, поэтому в ней легко испортить резьбу.

Видео:Замена ГРМ Рено 1,6 16V (K4M) Логан, Дастер, Сандеро, Ларгус, Логан2, Сандеро2

После поднятия машины вынимаете съемник и герметиком крепите заглушку, а сверху — новые резиновые распредвалы. Их лучше смазать маслом и дослать на место, легко постукивая по кругу молотком. Они должны стоять ровно, без перекосов. Затем устанавливаете ресивер.

Печать

Пошаговая инструкция по замене ремня ГРМ

Если всё подготовлено, пора приступать к процедуре. Как правило, она занимает около 2,5 часов. У новичков — чуть больше, у опытных водителей — чуть меньше.

Видео: Замена ремня ГРМ на Рено 1,4–1,6 8V (K7J, K7M) до 2010 г.в. Логан, Сандеро

Процедура происходит по следующему алгоритму:

Поддомкратить переднее правое колесо и снять его. Затем отщёлкнуть грязезащитный пластиковый кожух, под которым спрятан ремень привода генератора. Снять ремень. Далее нужно открутить шкив коленвала, который держится болтом на 18. Если есть пневматический гайковёрт, процедура пройдёт без проблем. В противном случае нужно остановить маховик большой плоской отвёрткой, после чего открутить болт. Лучше привлечь к процессу помощника.

Необходимо демонтировать правую опору двигателя. Перед этим под мотором ставят надёжную подставку (лучше, если она будет из дерева, чтобы не повредить защиту картера). Опору упирают в разъём, открывающий доступ к сливной пробке. Другой конец бруска упирается в пол

Убедившись, что двигатель надёжно укреплён, отщёлкивают трубку продувки абсорбера и провод, убирают их в сторону.

Затем нужно открутить 5 болтов на 16, соединяющих правую опору мотора, кузов и крышку привода ГРМ. После этого убирают опорный узел.

Чтобы при работе не сломать пластиковый наконечник, щуп вынимают. Отверстие нужно заглушить паклей либо пробкой. После этого приступают к демонтажу кожуха ремня ГРМ. Сначала снимают нижнюю часть, которая крепится 3-мя болтами. Головки могут быть на 8 или на 10 (зависит от года выпуска). Открученный кожух снимают через низ моторного отсека. Легче показывать на снятом двигателе

Верхняя крышка железного кожуха удерживается 5 болтами — 4 на 13 и 1 на 10. Если машина выпущена до 2008 года, на ней будут стоять болты на 16. По задумке производителя нижние болты закреплены на герметике, потому что в этом месте проходят масляные каналы. Для выкручивания этих болтов придётся приложить дополнительные усилия. К тому же, при сборке агрегата их снова нужно «посадить» на герметик.

Когда болты откручены, можно устранить верхнюю крышку. Откроется доступ к ремню ГРМ.

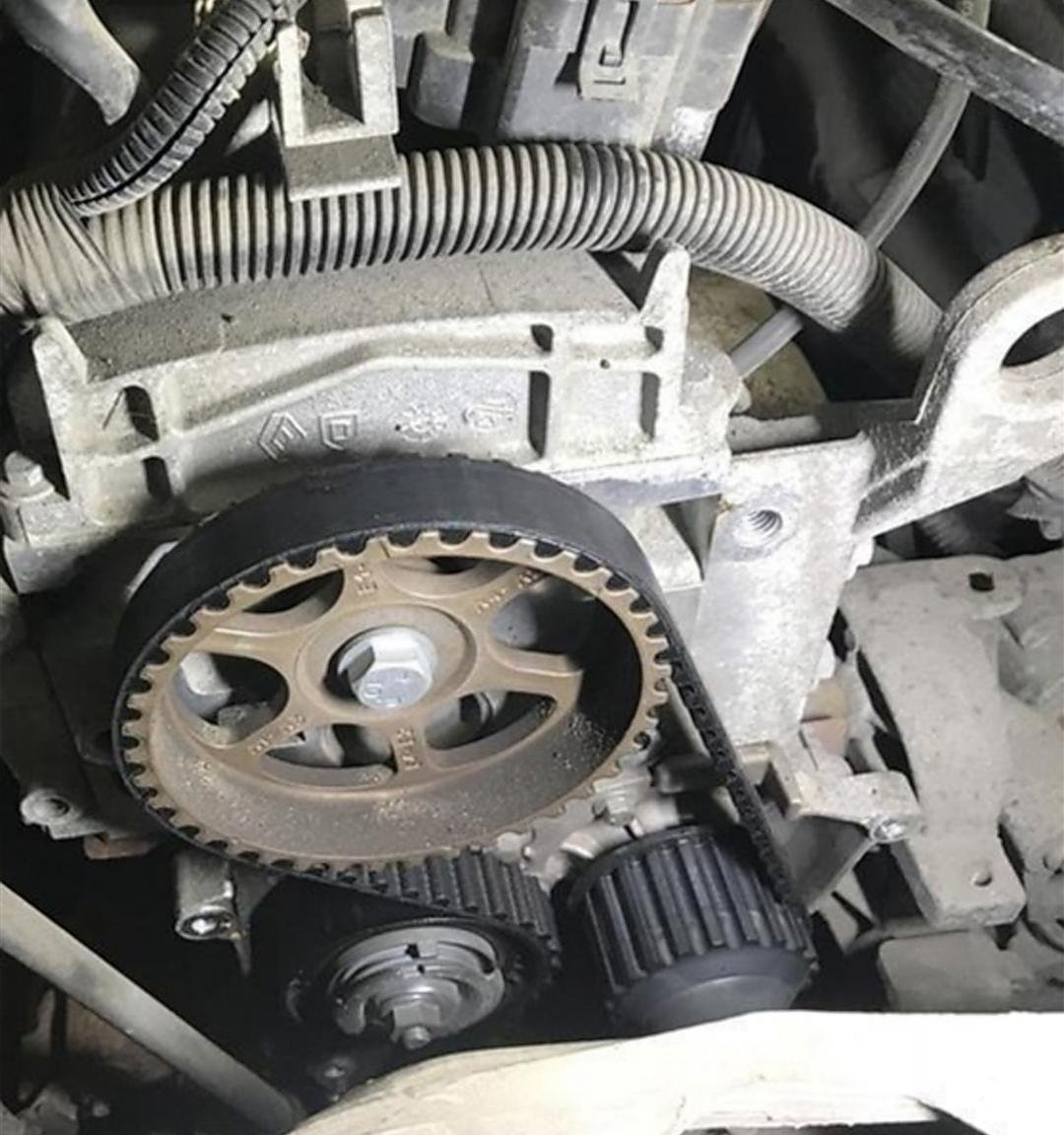

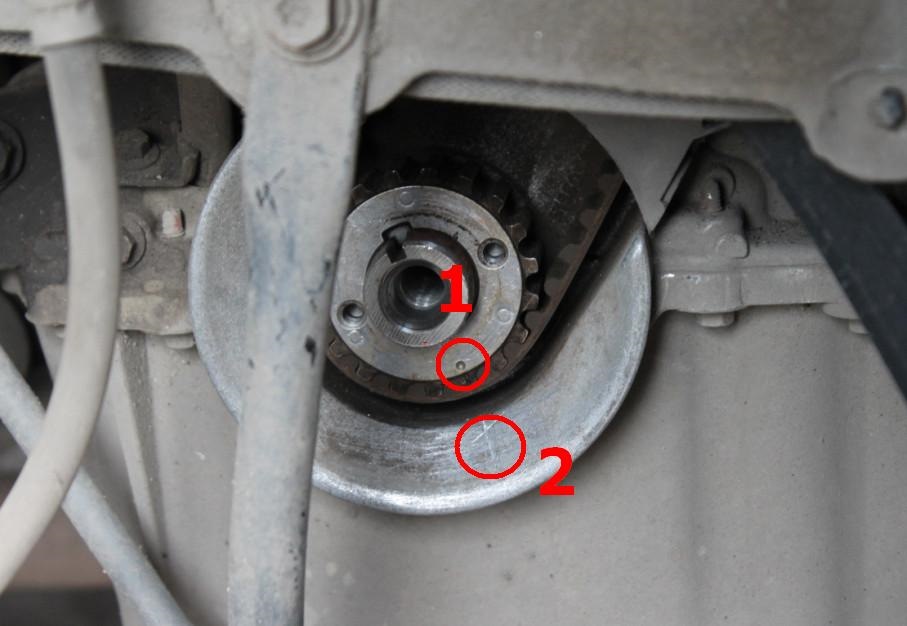

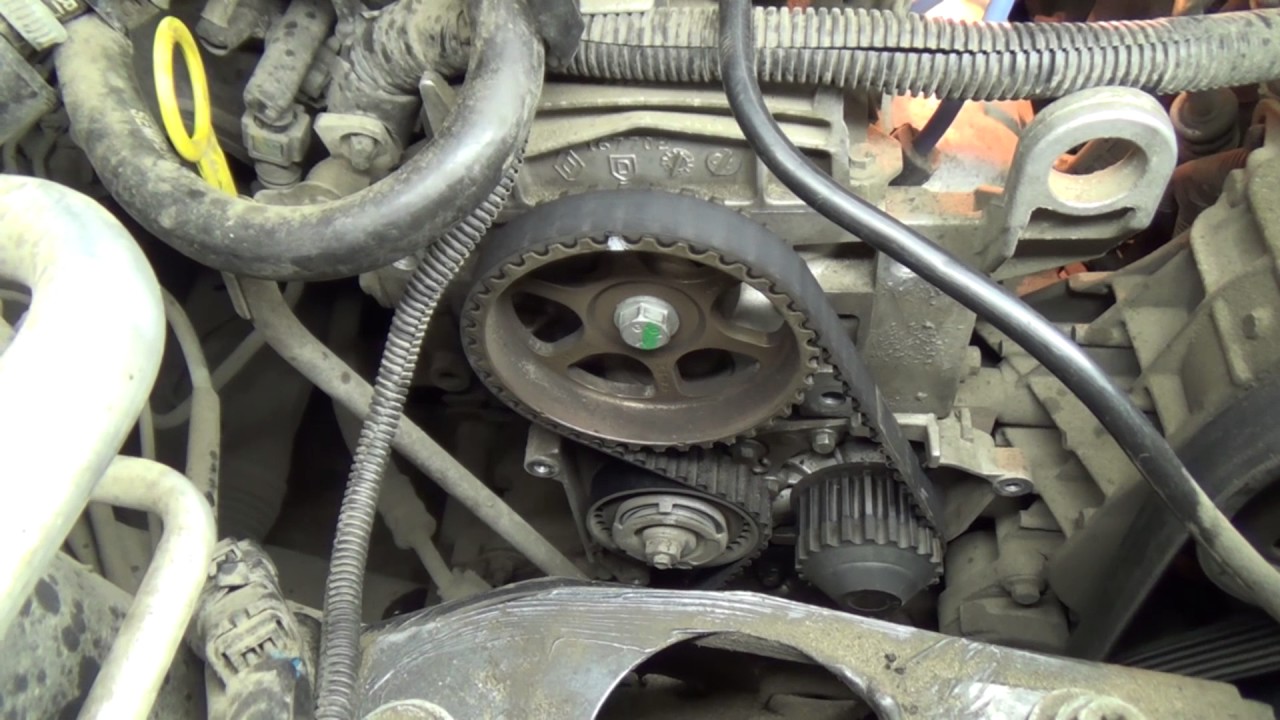

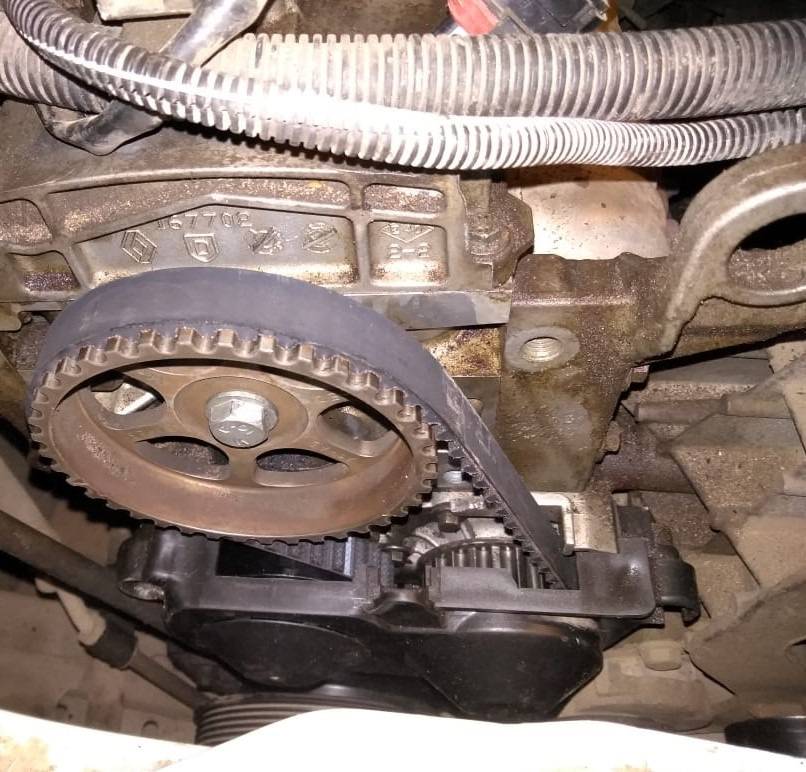

Далее нужно распределить шкивы по меткам. Стрелку на шестерне распредвала наводят на значок DACIA (буква D), который отлит на клапанной крышке. Так просто шестерня не сдастся, поэтому нужно использовать болт, удерживающий шкив коленвала. На него надевают большую гайку и накручивают до упора, затем крутят по часовой стрелке, пока метки не соединятся. Чтобы ухватиться ключом было легче, под головку можно установить подставку.

Когда метки выставлены, необходимо демонтировать натяжной ролик. Для этого берут головку на 16, откручивают болт, снимают с оси ролик и ремень ГРМ.

Итак, старый ремень снят. Перед установкой нового необходимо почистить шестерни и все остальные детали, обычно спрятанные под кожухами. Их промывают и продувают потоком сжатого воздуха.

На очищенную ось устанавливают ролик и не до конца притягивают гайкой.

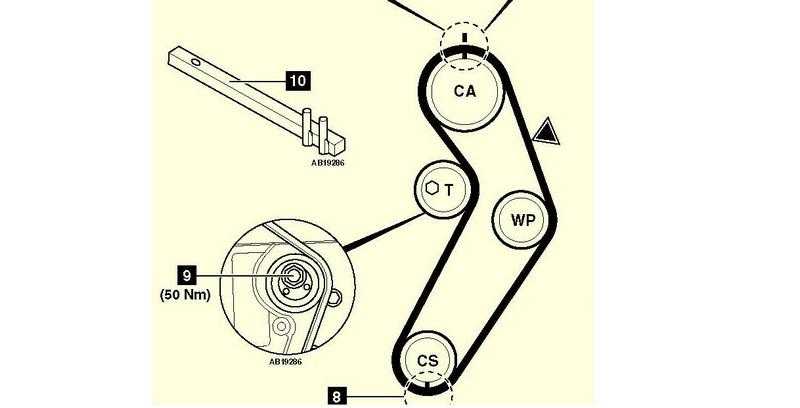

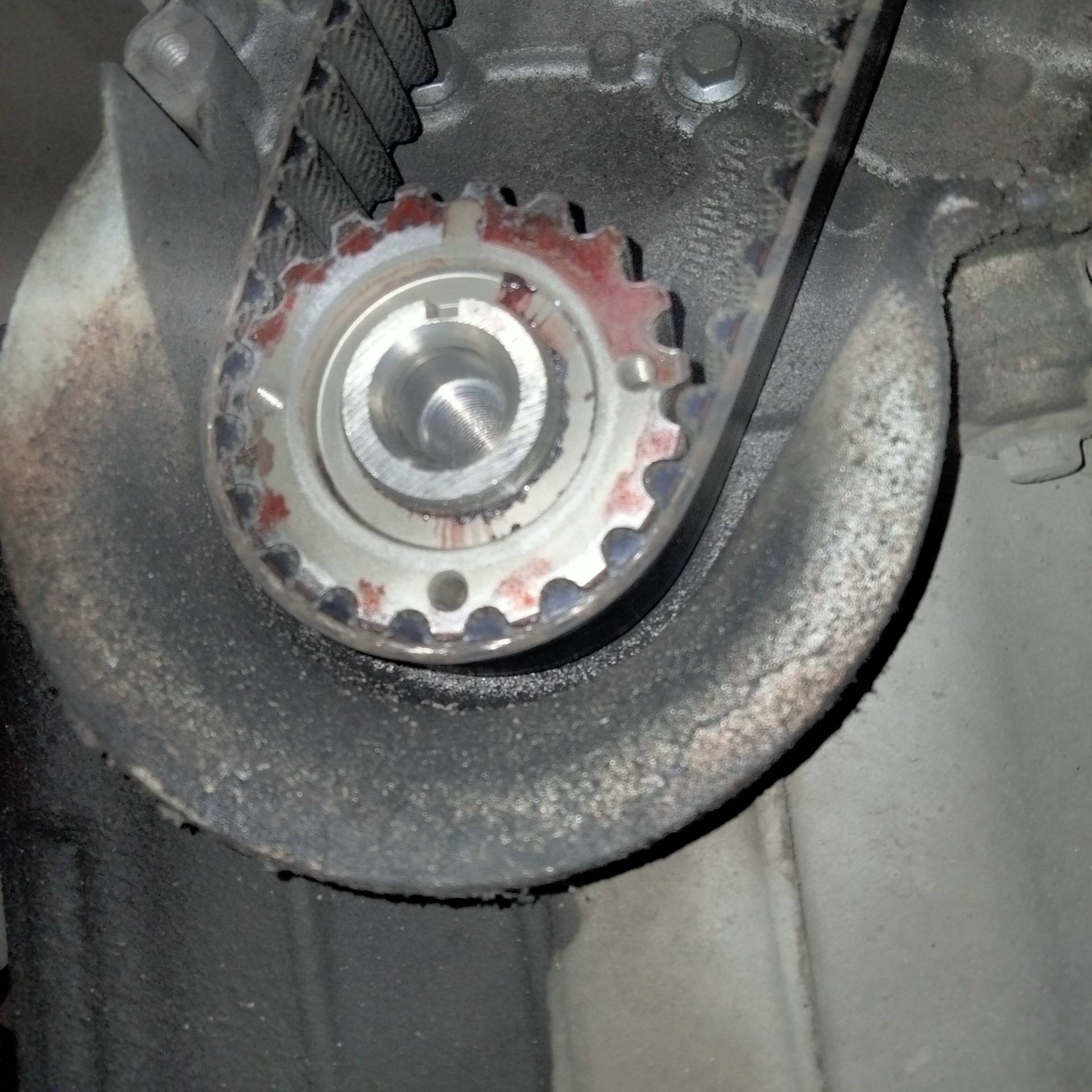

Установку нового ремня начинают с шестерёнки коленчатого вала. На ремне нарисованы указатели, которые помогут совместить нижнюю и верхнюю часть с метками на шестерёнке. Далее ремень натягивают на помпу, распредвал и ролик

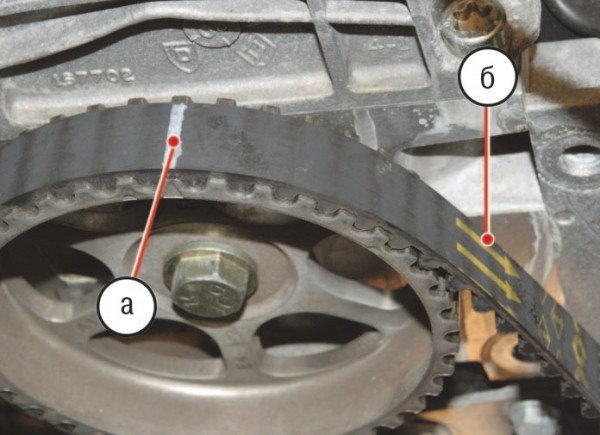

Важно проследить, чтобы метка на ремне соединилась с указателем на распредвале. Чтобы не запутаться, надписи на ремне тщательно изучают: часть со стрелками и надписями о производителе — это верх ремня. Ближняя метка пойдёт на распредвал, дальняя — на коленвал

Ближняя метка пойдёт на распредвал, дальняя — на коленвал.

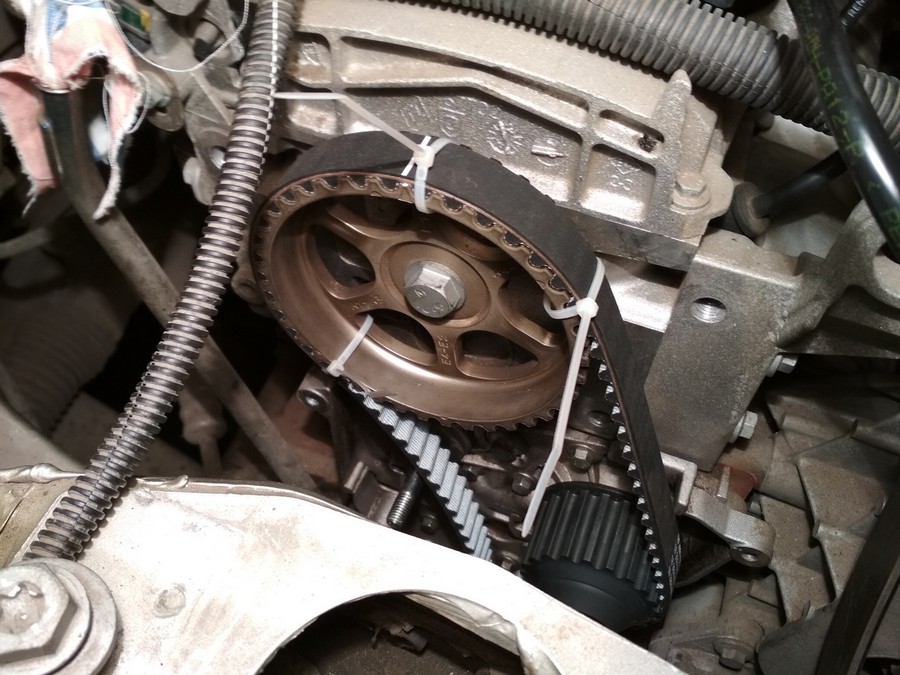

Сразу после установки ремень будет провисать между шкивами. Слабину убирают, слегка провернув шестерню распредвала против направления вращения мотора.

Далее необходимо выполнить правильную натяжку ремня. Для этого используют специальный вилочный ключ (если оригинального нет, можно использовать ключ для моделей ВАЗ с передним приводом). Вилку вставляют в ролик, слегка отводят его вверх и прокручивают против часовой стрелки. Оптимальным считается натяжение, в котором ремень ГРМ отклоняется от первоначального состояния на 60 градусов. Как только подходящее натяжение найдено, ролик затягивают гайкой.

Затем нужно проверить работу. Болт крепления шкива коленвала прокручивают на 2 оборота и проверяют, совпадают ли метки и сохранилось ли натяжение ремня. Если что-то не так, гайку ролика ослабляют и ремень натягивают ещё раз.

Если всё в порядке, производят обратную сборку

Важно помнить о том, что два нижних болта верхней крышки привода ГРМ нужно закрепить герметиком, чтобы избежать подтекания масла из внутренних каналов

Замена ремня на Logan с ГУР, но без кондиционера

Для проведения замены на силовом узле с ГУР на 1,6 л без сплит-системы специальный инструмент не нужен. Он необходим, когда устанавливается новый генератор. На 16-ти клапанных системах подобная компоновка большая редкость. Процесс ремонта выполняется в несколько действий:

• В моторном пространстве на Рено Логан в 1.6 л следует сжать сильно ремень генератора и проверить его натяжение, а также определить степень пригодности подшипников в дальнейшем. В случае необходимости произвести натяжение. При избыточном натяжении, придётся ослабить винтовые крепежи.
• Немного попускается регулировочный винт, а не затягивается, чтобы выполнить замену подшипника и ролика для снятия избыточного напряжения.
• Затем производится замена всех запчастей, а конкретно: выполняется установка всех новых комплектующих и сборка происходит по обратной схеме, подтягиваются детали, как видно из обзора, а также диагностируется корректность работы регулятора.
• Для того чтобы работы ремонтного плана производились с высокой надежность автоконцерн Рено предлагает использовать тестер и схему для замеров параметров сети. Это позволит более четко определить целесообразность установки нового ремня, а также оценить эффективность работы узла.

Виды и причины неисправностей

Тщательный осмотр ремня может многое сказать о функционировании агрегата. Например, некоторые характерные признаки разрушения говорят о наличии проблем, что потребует от водителя не только замены самого ремня. Давайте рассмотрим виды разрушения:

Внешний признак	Причина
Мелкие трещины на ребрах, расположенные поперек.	Воздействие высоких температур и повышенное натяжение. Как правило, появляются вследствие естественного износа материала. Говорит о том, что деталь выработала свой ресурс на 80-90%.
Отслаивание от ремешка  крупных и маленьких кусочков  каучукового материала.	Появление трещин параллельно линии корда. Это признак критического износа, когда ремень уже израсходовал 95-99% своего  ресурса. Необходимо как можно скорее его заменить.
Материал срезается с ребер и скатывается в катышки между ними.	Причинами может быть износ шкивов, несоосность, слишком слабое натяжение. Необходимо осматривать все ролики и регулировать натяжку. Если параллельно возникает посторонний шум, то потребуется купить и новый ремень.
Появление блеска или глянцевого оттенка на задней стороне ремня.	Скорее всего, на своем пути ремень встречается с какой-либо деталью. Последняя трется о материал, оставляя такой след. Убедитесь в достаточном уровне натяжения и целостности конструкции.
Износ крайних ребер или их частичное разрушение. Может привести к соскакиванию ремня.	Несоосность шкивов, что приводит к перекашиванию и ускоренному износу.
Грубые деформации на ребрах, появление зазубрин.	Чаще всего, это происходит по причине попадания постороннего предмета: маленького камешка или мелкой детали. Она врезается в материал и по мере вращения перемещается по ремню, оставляя зазубрины на ребрах.
Появление на обратной стороне видимых выпуклостей.	На ребра попали камешки, гравий. Необходимо снять ремень и все почистить.
Отделение крайнего ребра.	Неправильная установка. Если не переставить ремень, то ребра будут отслаиваться и дальше.
Шелушение, прилипание или набухание поверхности.	Попадание на ремень рабочих жидкостей автомобиля. Смазки и масла превращают каучук в мягкий и губчатый материал.
Разрыв.	Помимо критического износа, конечно же, стоит осмотреть конструкцию мотора, ведь заклинивание шкивов или роликов также может стать причиной такого исхода.

Как видно, осмотр изношенного ремешка играет важную роль. Благодаря приведенной выше таблице, вы не хуже профессиональных автомехаников сможете диагностировать причину износа приводного ремня.
