[решено] как отрегулировать клапана на ваз 2114?

Проточка сверху

Безвтыкавыми их называть не литературно, но по «гаражному» – тебя сразу поймут и оценят твой технический потенциал! Название это пошло от простой уловки – поршень не встречается с клапаном при помощи специальной проточки сверху – то есть клапан НЕВТЫКАЕТСЯ в поршень, вот вам и название.

Однако если рассказать технически и литературно правильно, то получается что – в верхней части на поршне присутствуют несколько проточек. Их количество может быть разное – от 2 до 4 штук. Именно благодаря этим проточкам эти два элемента двигателя не встречаются. То есть правильно назвать — поршень с проточками.

Признаки неотрегулированных клапанов

Для определения точного источника шума от двигателя нужно понимать устройство ГРМ. Износ некоторых из элементов конструкции ГРМ схож с признаками появления зазоров. Признаки плохой регулировки выглядят так:

• Появление металлического цокота, исходящего из-под ГБЦ. По мере повышения температуры шум постепенно пропадает. Этот признак появляется на большом уровне износа. Если же по мере прогрева звук не пропадает – это может сигнализировать о более серьезных проблемах с ГБЦ;
• «Подтраивание» мотора, периодическое отключение одного или нескольких цилиндров также может говорить об образовании больших зазоров. Большое отклонение допустимого зазора от нормы может вызвать заклинивание детали в одном положении. При таком раскладе двигатель постоянно будет троить. Проверка возможности починить поломку не снимая «голову» проводится замерами компрессии. Если в цилиндре с проблемным элементом есть хотя бы 5-6 бар, то ремонт может быть не сложным. Если же компрессия нулевая – от вскрытия мотора не уйти;
• Прострелы в выхлопной трубе. Первое, что нужно сделать при возникновении такой проблемы – сменить бензин. Если вместо АИ-95 Вы залили АИ-92 (или наоборот), могут возникнуть прострелы. Вообще при использовании высокооктанового топлива не рассчитанных для этого моторах ведет к постепенному прогоранию. Если же причина в зажатом положении одного из элементов – проводите регулировку.

При владении «четыркой» с простейшим агрегатом на 77 л.с. эта проблема не вызывает много трудностей. При наличии минимального опыта в ремонте машин регулировка клапанов на ВАЗ 2114 не вызовет больших трудностей. Затягивать с проведением этой процедуры не стоит, т.к. со временем зазор будет увеличиваться еще больше, что приведет к прогоранию элемента.

Как подобрать нужный размер регулировочной шайбы.

Толщина доступна в различных размерах. Их можно приобрести в магазине запчастей, в зависимости от требуемого размера. Чтобы не запутаться в размерах, необходимо примерить зазоры всех клапанов и внимательно их записать. Это может быть таблица, в которой номер клапана соответствует его существующему зазору.

Если люфт увеличен или недостаточен, регулировочная шайба снимается, ее размер указан на обратной стороне. Но так как диск был запущен. Он претерпел существенный износ. И его реальный размер может не соответствовать тому, что на нем написано. Поэтому толщину шайбы нужно измерять микрометром с точностью до сотых долей миллиметра.

Знайте существующий воздушный зазор и толщину снятой шайбы. Выбрана шайба другого размера, чтобы обеспечить требуемый зазор для впускных и выпускных клапанов.

Например:

• На впускном клапане при измерении зазор оказался равным 0,10 мм. Снятая шайба 3,75 мм. Поскольку существующее пространство в 0,10 мм меньше необходимого, его необходимо увеличить до 0,20 мм. Соответственно, шайбу надо ставить на 0,1мм тоньше, чем была. Размер этой шайбы будет 3,65 мм
• Если существующее расстояние больше допустимого расстояния, например 0,30 мм, а размер шайбы проверяется и составляет 3,70 мм, для установки правильного расстояния на впускном клапане 0,20 мм необходимо выбрать шайбу с размером больше чем существующий на 0,10 мм. Толщина ремонтной шайбы должна быть 3,80 мм

Очевидно, что выбрать точный размер шайб не удастся. Например, на самом деле тепловые зазоры будут не круглыми, как в примере 0,1 мм, а, скажем, 0,12 мм. Нельзя выбрать ремонтную шайбу для увеличения зазора ровно на 0,08 мм. Поэтому зазор нужно установить немного больше рекомендованного. Ничего страшного, если зазор составляет 0,22 мм. Главное, чтобы она не была ниже. 0,18 мм больше не желательно. Как уже упоминалось выше.

Основные признаки поломки

Когда уменьшаются или увеличиваются тепловые зазоры, водитель может наблюдать целый ряд симптомов. Машина может даже глохнуть после прогрева до рабочей температуры (металл ведь расширяется при нагреве). Регулировка зазоров клапанов ВАЗ-2114 необходима в следующих случаях:

1. Появляется посторонний шум со стороны клапанного механизма двигателя.
2. Когда существенно снижается мощность, что особенно заметно при высокой нагрузке.
3. Нестабильно работает двигатель.
4. Иногда стреляет и хлопает в глушитель.
5. Существенно увеличивается расход бензина, несмотря на то, что все датчики находятся в исправном состоянии и система питания функционирует нормально.

Если вы заметили один или несколько признаков, то обязательно нужно проверить состояние клапанов.

Подготовка к работе

Для собственноручной регулировки клапанов нужно приготовить следующий «пакет инструментов»:

1. Гаечные ключи и набор головок от 8 до 13 мм;
2. Специальный зажим для пружин толкателей клапанов;
3. Набор щупов для замера зазоров клапанов;
4. Микрометр или штанген-циркуль;

5. Набор специальных регулировочных шайб.

Примечание: регулировочные шайбы для двигателей ВАЗ-2114 и им подобных откалиброваны от 3 (трех) до 4,5 (четырех с половиной) миллиметров c интервалом в 0,05 мм, цена одной такой шайбы – около 20 рублей. Зажим толкателей – около 100 рублей.

Штанген-циркуль или микрометр – цены не указываю, потому что на авторынке можно копить б/у вообще за копейки. Он вам может понадобиться, на шайбах старого типа не указан размер, а на новых он даже выжжен лазером и «штангель» не потребуется вовсе.

Периодичность регулировки клапанов на ВАЗ-2114

Таких знаков, если не будет других неприятностей, постепенно появится ближе к 30 тысячам. км. Диапазон километров, на котором нужно регулировать клапаны ваз 2114, будет зависеть от 4 основных факторов:

• используемое топливо (газ или бензин, его октановое число);
• общее состояние ГБЦ (новая, отремонтированная, старая);
• режим движения (медленный в городе, в пробках или быстро на трассе);
• тепловые нагрузки двигателя.

Чтобы двигатель не вышел из строя, стоит ориентироваться на 10-15 тысяч. км с учетом работы двигателя на слух.

Если двигатель работает на пропан-бутане, и особенно если не используется программное обеспечение двухрежимного ЭБУ или вариатор опережения газораспределения, клапаны следует регулировать гораздо чаще — каждые 10 000 км. Это связано с тем, что в таких случаях ГБЦ больше нагревается и зазоры выбиваются быстрее.

Часто клапаны необходимо регулировать после перегрева двигателя, поскольку они могут

Определить, как долго регулировать клапаны ВАЗ 2114 конкретно в вашем случае, вы можете самостоятельно по инструкции ниже. Если есть вопросы о том, что такое регулировка клапанов ваз 2114, зачем она нужна и как ее проводить — данное руководство даст на них исчерпывающие ответы.

С чего начинается регулировка клапанов

Регулировка теплового зазора производится после его замера, и если он не соответствует необходимому, путем подбора шайбы определенной толщины.

Далее рассмотрим порядок действия, при котором производится регулировка теплового зазора на ВАЗ 2114. Все работы не очень сложные, но требуют определенного оснащения. Для выполнения работ понадобиться:

• набор ключей рожковых;
• свечной ключ;
• набор щупов;
• специальное приспособление для выжима клапанов;
• набор регулировочных шайб;
• ветоши;

Набор включает в себя комплект шайб с толщиной от 3,0 мм до 4,5 мм. Интервал размера толщины составляет 0,05 мм, что позволяет при выполнении работ подобрать шайбу необходимой толщины. Данный набор стоит не дешево, однако приобретение его позволит длительное время самостоятельно выполнять все работы, не обращаясь на СТО.

Также для выполнения работ потребуется прокладка клапанной крышки, поскольку она является одноразовой и при снятии крышки должна обязательно заменяться.

Замеряется размер зазора

Самостоятельно отрегулировать клапаны можно довольно просто, если точно следовать инструкции и выполнять работу поэтапно. Перед началом следует проверить размеры зазора, и, если они не будут соответствовать утвержденной величине, и при рабочем двигателе будет слышаться своеобразный стук, значит, клапаны обязательно нужно отрегулировать. Чтобы точно проверить размер зазора, необходимо дождаться полного остывания двигателя.

Размер зазора как под газ, так и для бензина должен соответствовать таким показателям:

• впускной клапан – от 0,05 до 0,2 мм;
• выпускной клапан – от 0,05 до 0,35 мм

• рожковые и свечные ключи, лучше иметь под рукой комплект таких ключей;
• инструмент, который помогает утапливать толкатель клапанов, его стоимость не превышает 150 рублей;
• комплект специальных щупов;
• шайбы для регулировки толщиной от 3 до 4,5 мм;
• прибор под названием микрометр.

Лада 2114 1.6 8V шайба Бортжурнал Регулировка клапанов ВАЗ 2114

всех приветсвтую.в этой записи речь пойдет о регулировке тепловых зазоров в газораспределительном механизме, т.е регулировка клапанов)двигатель у меня 11183 (калина) 1.6 8V.

скажу сразу одну вещь, мужики, советую регулировать клапана самим, если вы самостоятельно меняите масло в ДВС, то тут тоже справитесь.лично сам два раза ездил на регулировку в сервис, в одном как только приехал начали сикдывать крышку и регулировать, в другом не замарачиваясь в каком положении кулачки вала регулировали. да и при чем берут деньги не пустяковые, где 500р где и 1200р. надоело, отныне сам всегда занимаюсь этим. вот уже второй раз, собственными руками)))

еще чуть чуть слов, терпение, скоро перейдем к практике)))скажу сразу, я выделил на это дело 2 дня.в один день приехав с работы скинул клапанную крышку и оставил двигатель остывать на ночь.с утра второго дня, начал регулировать.

и так, что нам нужно из материала и инструмента:1) приспособление для регулировки клапанов ( штанга, флажок, рукоятка для утапливания толкателя) 215р.2) щупы для проверки зазоров 75р.3) шприц (для откачки масла из конавки клапана)4) шипцы (сойдут медецинские или маникюрные)5) регулировачные шайбы (купить после вычеслении зазоров)6) прокладка клап. крышки. 120р7) ручка, листок бумаги8) ключ на 10 и на 89) отвертка

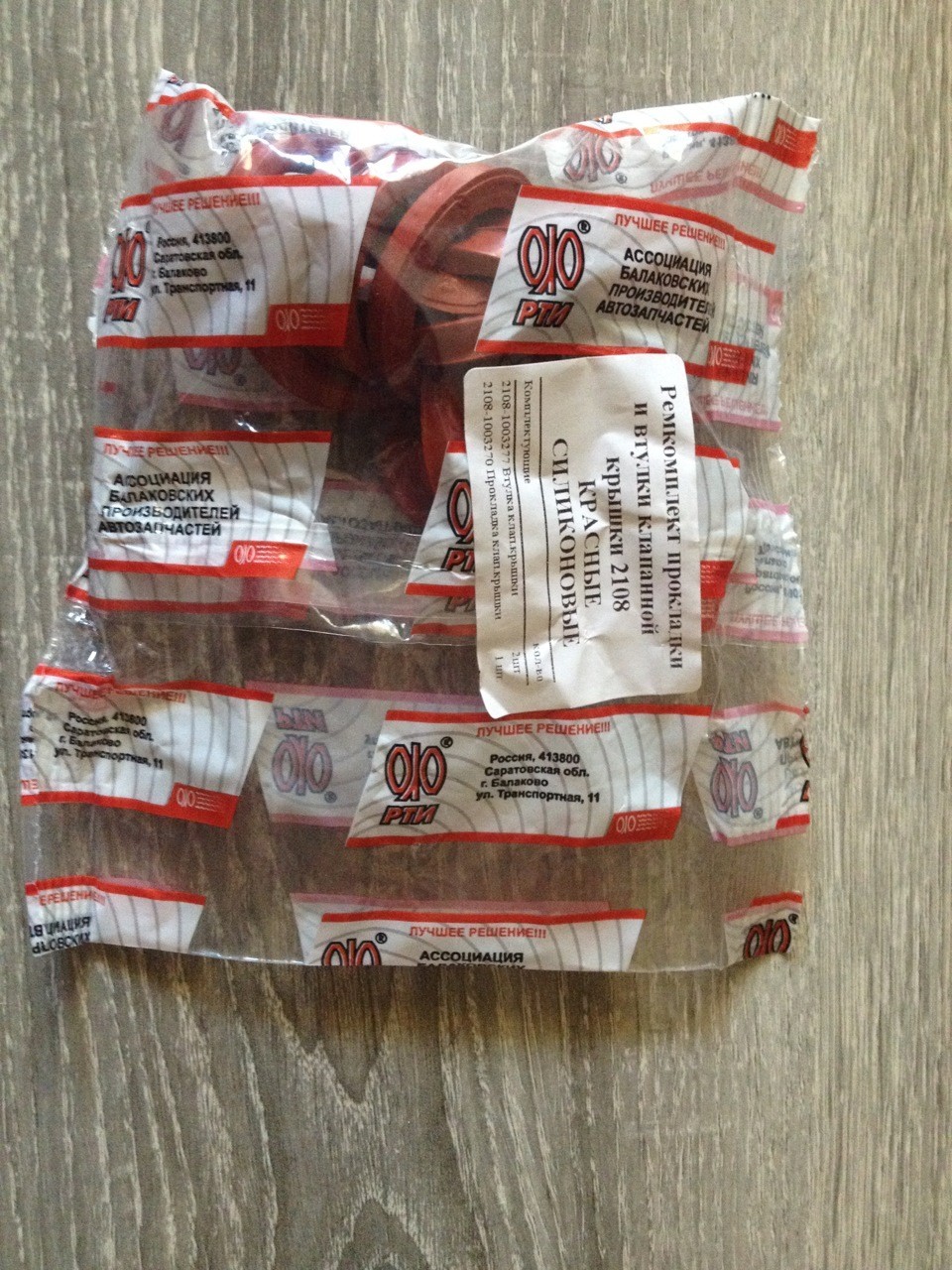

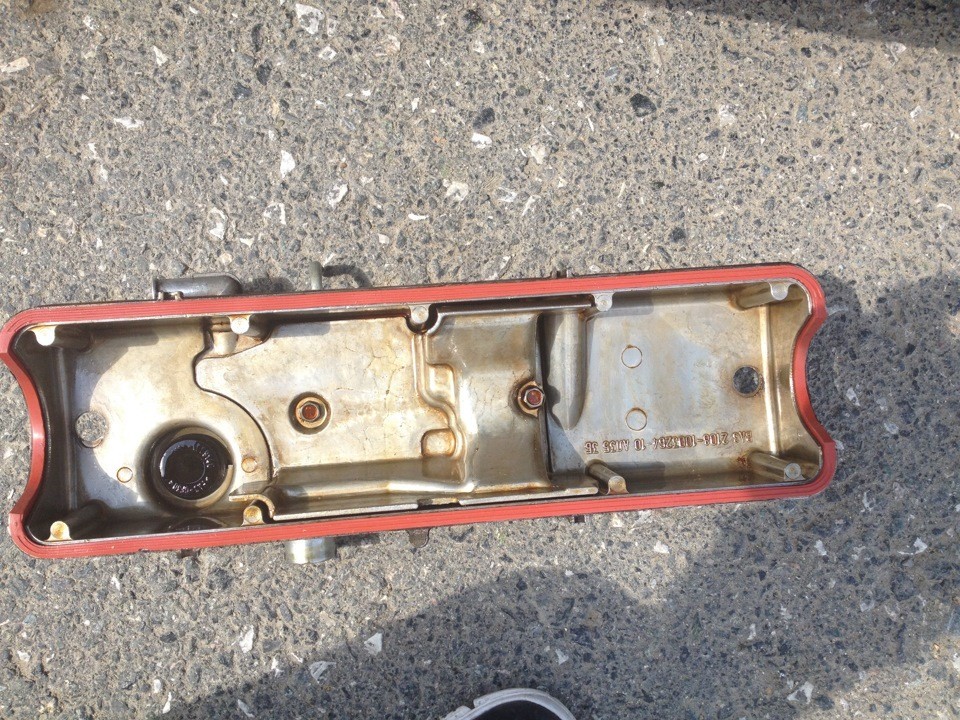

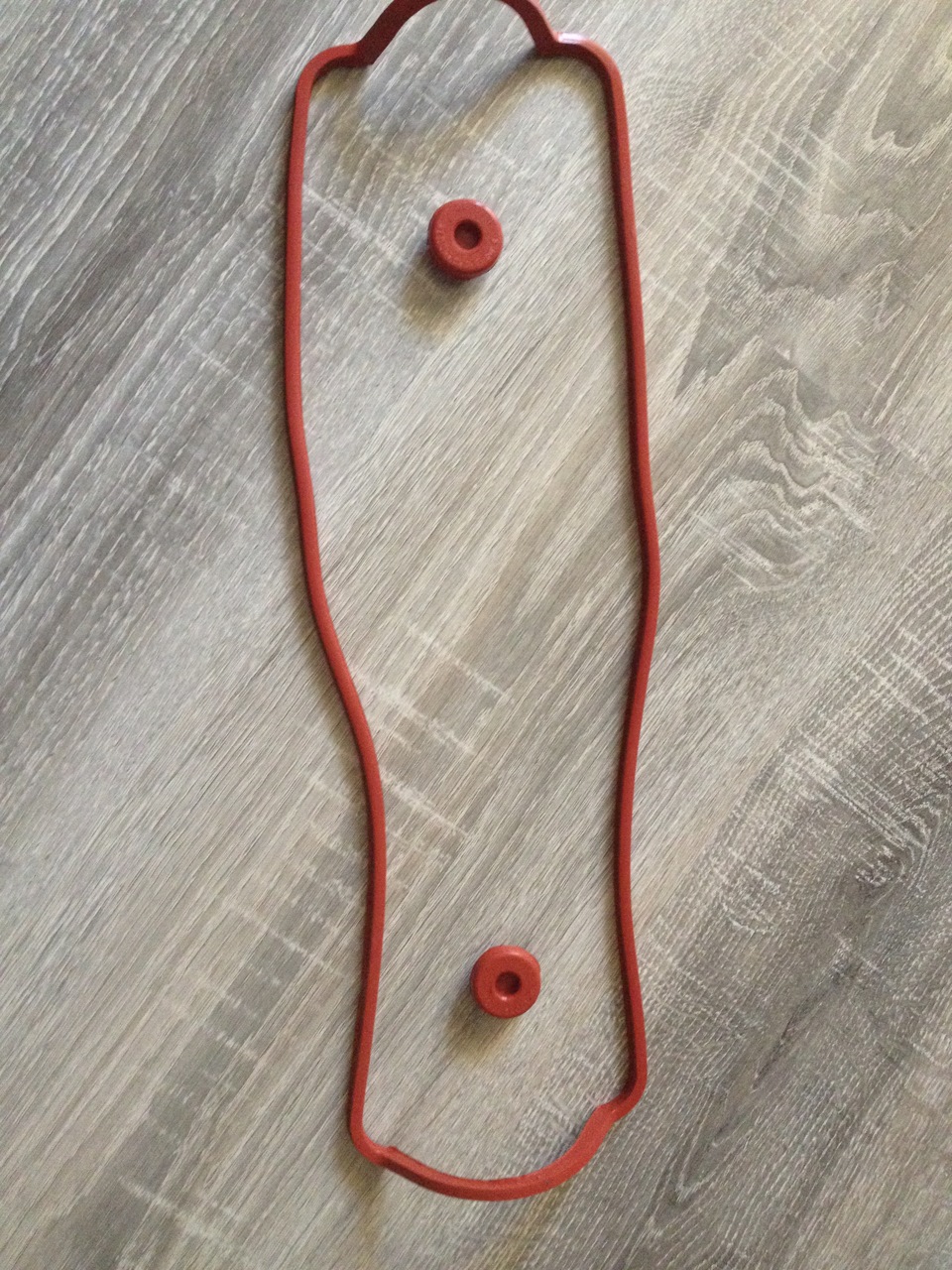

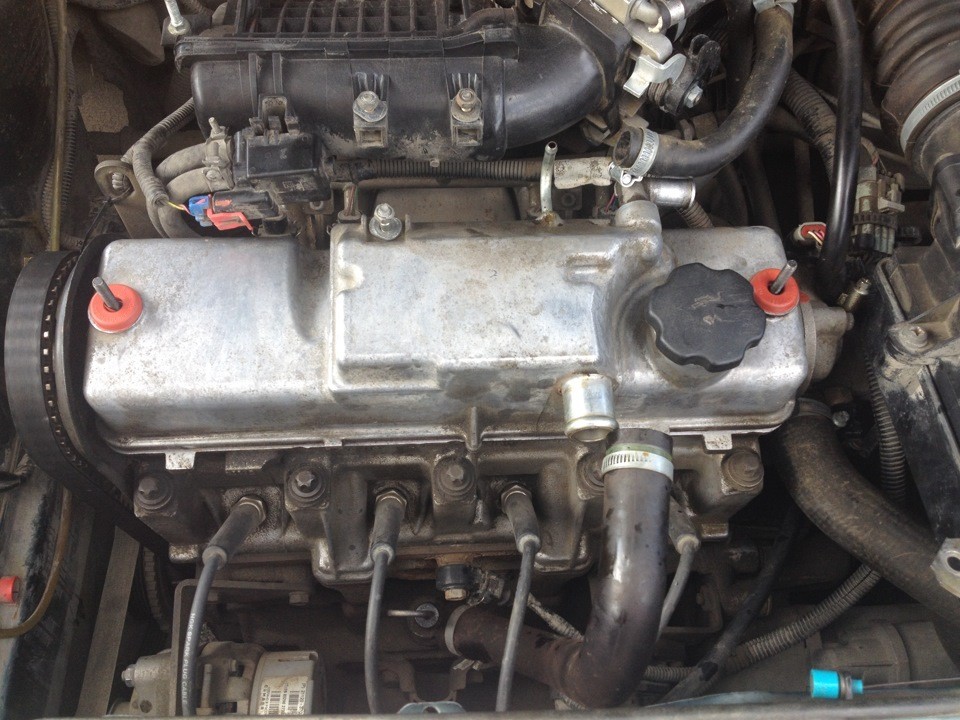

еще пару слов о прокладке, наверняка всем кто скидывал клапанную крышку, знакома ситуация соплей масла из под нее, дак вот, у меня было так же, покупал я обычные черные прокладки, но тут наткнулся на иформацию что есть чудо прокладка фирмы Балаково (БРТ, РТИ) красного цвета, силиконовая, нашел ее, купил и правда, вот уже два дня гоняю на ней и не намека на подтеки. советую, вот фото ее.

последовательность деиствии:

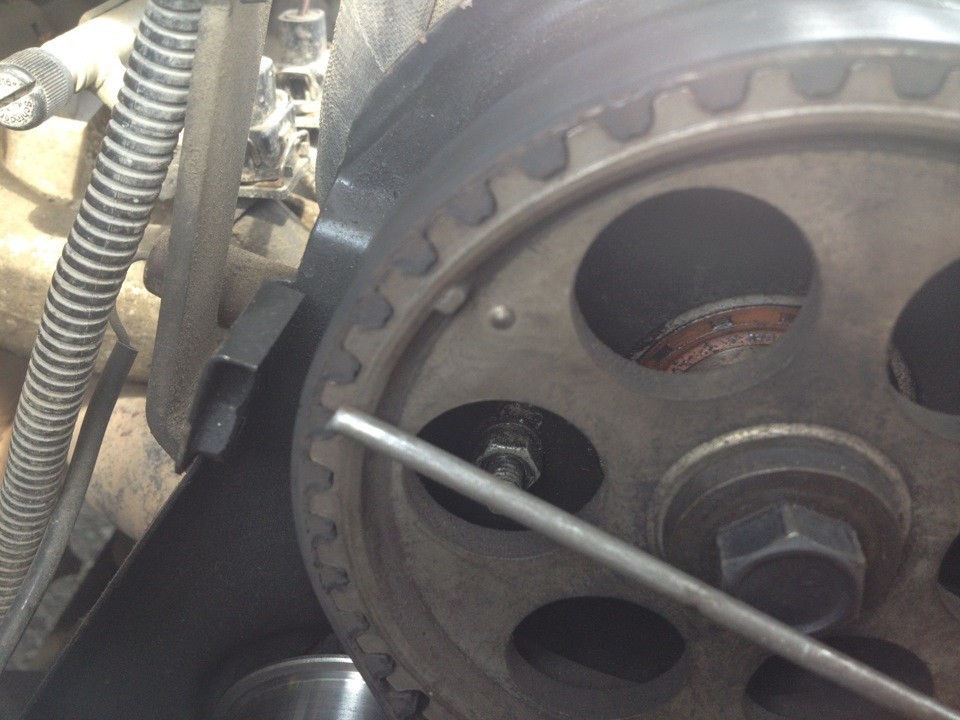

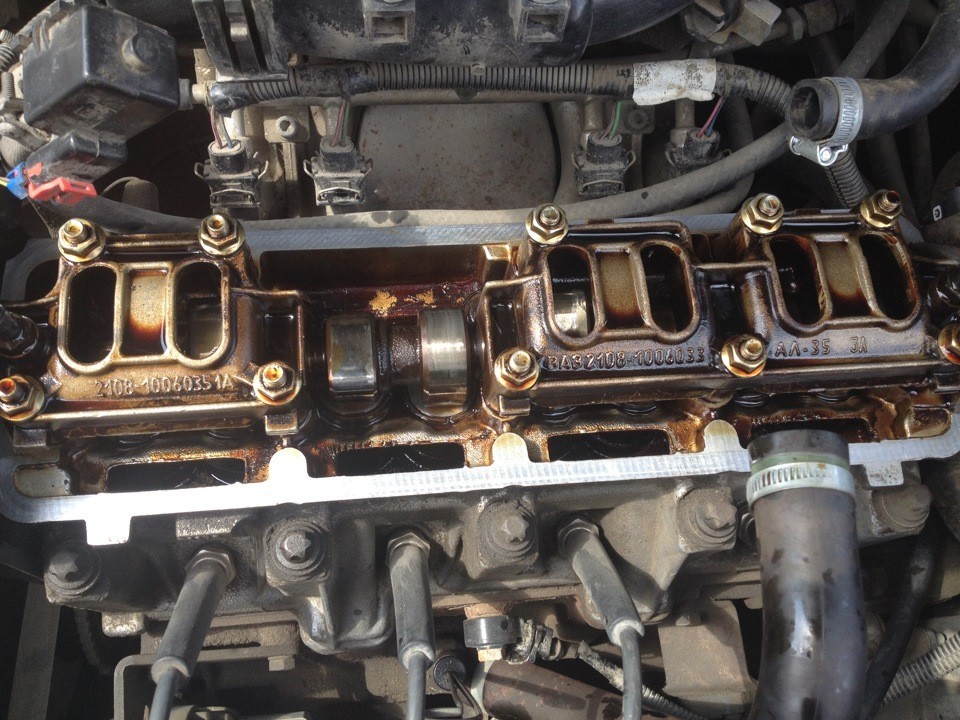

1) скидываем клапанную крышку.2) сводим метки шкива распред вала и задней крышки ГРМ3) последовательность проверки зазоров следущая, буду писать первой цифрой номер клапана, второй количество зубов которые нужно будет сдвинуть относительно меток распред вала и задней крышки по часовой стрелке ( фото пример проверки зазора 1 и 3 клапанов) :

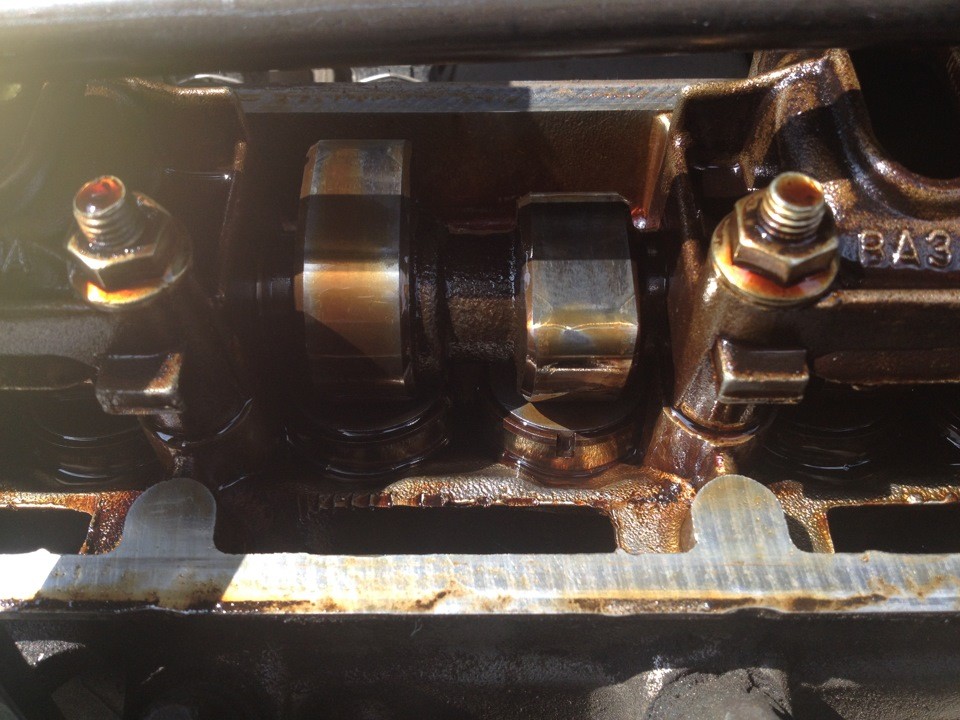

— 1, 3 клапан 3 зуба.— 5, 2 клапан 13 зубов— 8, 6 клапан 24 зуба— 4, 7 клапан 36 зубовкулачи визуально должны смотреть вверх и немного на морду машины

нормы зазоров: ( НЕ ЗАБЫВАЙТЕ ЗАПИСЫВАТЬ НА ЛИСТОК КАКОЙ ЩУП ВОШЕЛ)

выпускной клапан : 0.35мм (т.е щуп с маркировкой 35, должен заходить в 1ый клапан с легким защемлением)впускной клапан: 0.20мм ( т.е щуп с маркировкой 20, должен заходить в 3ии клапан с легким защемлением)

таким образом проверяем все 8 клапанов щупами, допускается норма в расхождении 0,05мм!но рекомендую все же регулировать выпускные клапана если они пережаты на 0.05мм.и еще правило :Лучше когда клапан ослаблен на 0.05 , нежели перетянут.

далее определяемся какие клапана необходимо регулировать: (приведу пример своих замеров, у меня они выглядели так)

1 клап. — 0.25 при норме (0.35)3 — 0.20 (0.20)5 — 0,40 (0.35)2 — 0.20 (0.20)8 — 0.35 (0.35)6 — 0.20 (0.20)4 — 0,30 (0.35)7 — 0.15 (0.20)итого: 1, 5 , 4, клапана нужно регулировать. (5,4,7 не обязательно)

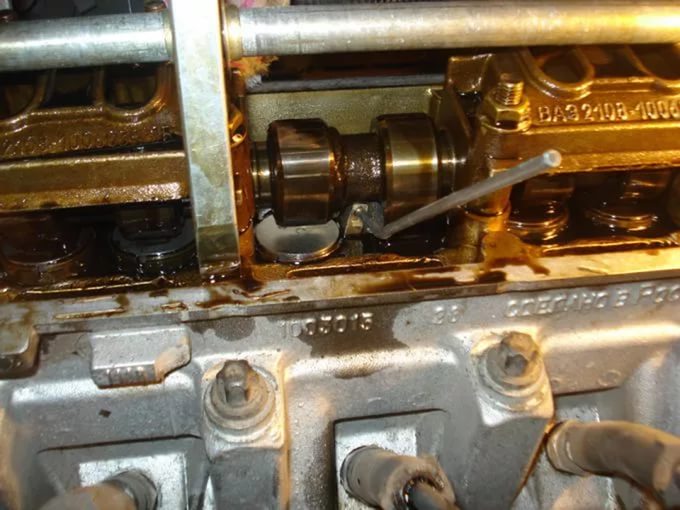

далее с помощью штанги, флажка и пинцета достаем старую шайбу (пример на моей шайбе которая была в 1 клапане), на ней вы заметите трехзначные цифры, 337 (моя шайба, у вас может быть любая цифра)

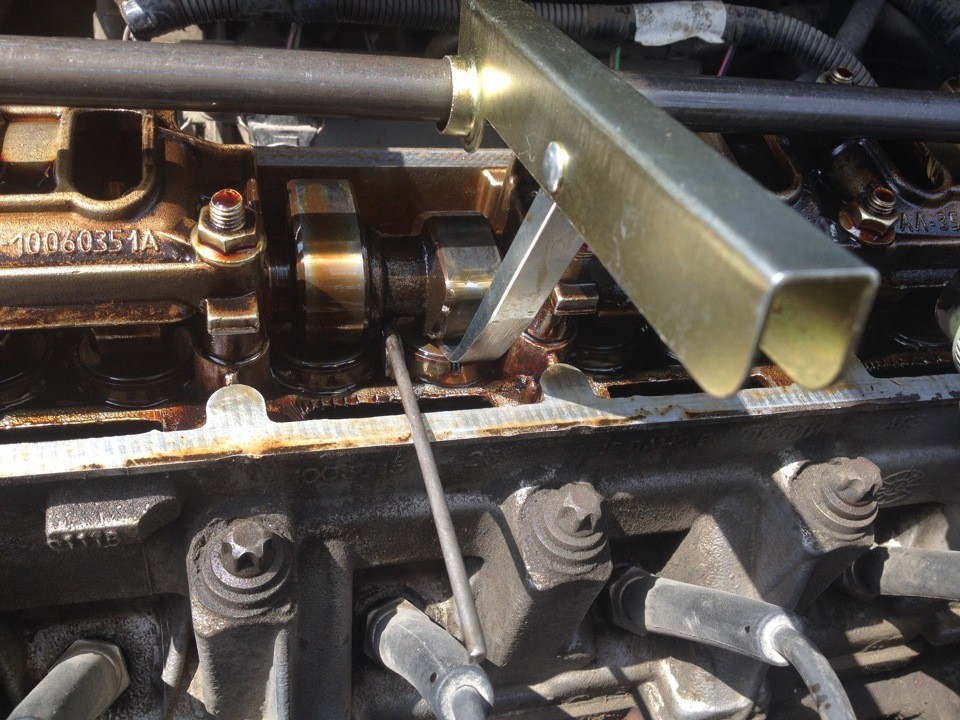

((пример фото расположения флажка и штанги на 5 клапане т.к на первом не видно из за накладки распредвала, шайба с первого клапана))

и вычисляем по формуле толщину новой шайбы, которую нам нужно поставить:H = B +( A-C). мм.H- толщина новой шайбыB — толщина снятой шайбыA — замеренный зазор щупомС — номинальный зазор (норма)

пример: H = 3,37+ (0,25 — 0,35) = 3,27 = 327

таким образом считаем все шаибы которые необходимо регулировать.

-идем в магазин-покупаем новые шайбы-пинцетом ложим в паз-надавливаем рукоядкой толкателем на штанге-убираем флажок держатель-проверяем еще раз щупом-проворачиваем коленчатый вал и приступаем к следущему клапану.

после регулировки всех клапанов, протираем блок в месте прокладки от грязи и масла, протираем паз клапанной крышки в месте прокладки, кидаем новую прокладку и ставим все на место.

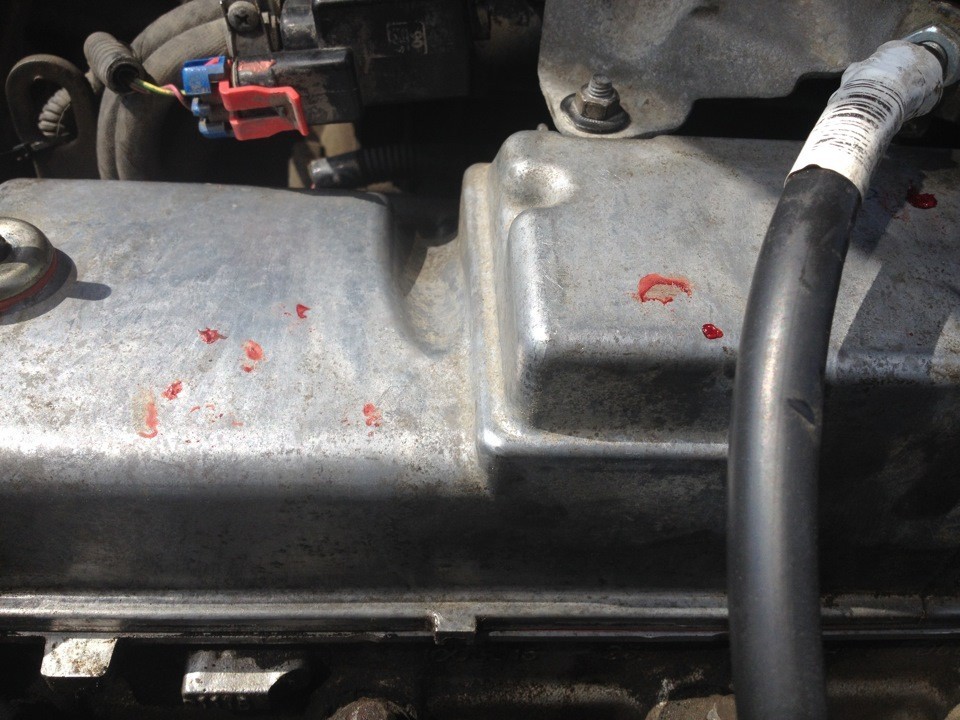

и для завершения ритуала капелька крови на движок, без нее все было бы на смарку

Выставляем зазор на ВАЗ 2114

В нашем случае, на автомобиле ВАЗ 2114 данная процедура производится вторым способом, с применением регулировочных шайб и специального инструмента.

Во-первых, нужно понимать, что корректная регулировка на ВАЗ 2114 может быть выполнена только при температуре окружающего воздуха в 20 градусов по Цельсию, когда металл находится в состоянии покоя, и не подвержен температурном расширении как на прогретом двигателе.

Во-вторых, для каждого конкретного автомобиля существует таблица размерности зазоров при поднятых кулачках распределительные валов.

Для четырнадцатой модели используются следующие размерности:

• Для впускных клапанов — 0,2 мм с погрешностью показаний в 0,05 мм;
• Для выпускных клапанов — 0,35 мм с погрешностью показаний в 0,05 мм.

Перед регулировкой охладите пространство под капотом, можно использовать обыкновенный вентилятор. После этого демонтируйте клапанную крышку, патрубки, хомуты крепления, боковой защитный кожух ремня газораспределительного механизма. Открутив гайку крепления тросика педали акселератора, аккуратно отсоедините его. Для удобства выполнения работ, снимите кожух воздушного фильтра в сборе. Перед демонтажем обязательно поставьте под колеса противооткатные башмаки и включите нейтральную передачу. Ручной стояночный тормоз также должен быть включенным.

Инструкция по регулировке клапанов

1. Нужно подготовить автомобиль. Поставить автомобиль на ровную поверхность. Если автомобиль работал, то нужно подождать пока двигатель остынет.

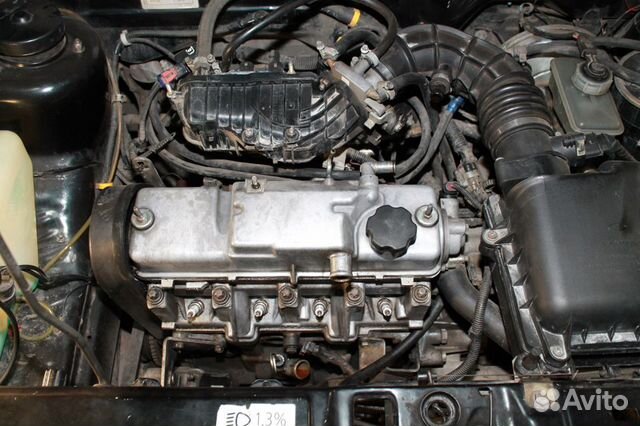

2. Снимаем крышку воздушного фильтра и фильтр. Для начала нужно добраться до клапанной крышки. Откручиваем все болтики, тросик перекручиваем и откладываем в сторону. Дальше откручиваем патрубки и тоже их откладываем в сторону. Далее снимаем фильтр и прокладку, откручиваем еще болтики с самой клапанной крышки и снимаем ее. Нужно подготовить новую (купить заранее) прокладку, чтобы потом заменить старую, потому что они выпускаются одноразовыми.
3. После этого доступ открыт к распределительному валу и клапанам. Теперь регулировочной шайбой отрегулируем между кулачком распределительного вала зазор. Если в наличии есть гидрокомпенсаторы, то делать этого не надо.
4. В данном типе двигателя регулировать тепловые зазоры нужно с помощью шайб. Снимаем крышку клапанов и поднимаем домкратом переднюю часть автомобиля с правой стороны. На коробке переключения передач (КПП) нужно включить 4 или 5 передачу и вращать правое колесо ключом. Из-за этого начнет вращение шкив газораспределительного механизма (ГРМ) и распределительный вал.
5. Выставляем шкив после метки на 3 (третий) зуб. Так для 1 (первого) и 3 (третьего) клапанов замеряем зазор. Здесь удобно иметь рядом щуп с разными по толщине пластинами. Далее замеряем зазор во 2 (втором) и 5 (пятом) клапанах. Лучше все значения записать на бумагу, чтобы не забыть и не перепутать.
6. Далее идет замер в 6 (шестом) и 8 (восьмом) клапанах. Опять записали значения. Замеряем в 4 (четвертом) и 7 (седьмом) клапанах. Зафиксировали значения на бумаге. Теперь, когда все замеры сделаны лучше еще раз пройтись и перепроверить записанные данные, чтобы не оставалось никаких сомнений.
7. Все данные цифры можно сравнить с нормами, то есть найти в интернете нормы и сверить, если что-то не так можно попробовать подогнать.
8. Далее идет замена шайбы. Для этого нужно извлечь старую и посмотреть значение. Также его записать на бумаге. Далее, чтобы снять старую шайбу можно воспользоваться комплектом для регулировки клапанов. Их можно приобрести в любом автомобильном магазине. В комплекте имеется рычаг, штанга, фиксатор. Чтобы работа была чище и не приходилось все искать на ощупь можно откачать масло. Но это не обязательная процедура.
9. Достать шайбу будет удобнее длинногубцами или пинцетом. Здесь потребуется проявить терпение и сделать все очень аккуратно. Здесь уместна поговорка «Поспешишь, людей насмешишь» поэтому лучше не спешить, чтобы не проделывать лишнюю работу.
10. Далее нам понадобится микрометр. Замеряем толщину шайбы. Зачастую размер, который написан на самой шайбе не совпадает с реальным. И с этим замером идем в магазин и покупаем новую шайбу. После этого пинцетом ставим ее на место старой. Когда все клапаны отрегулированы протираем место, где находятся прокладки от пыли и грязи и собираем все обратно.

Последовательность регулировки зазоров в клапанном механизме
Угол поворота коленчатого вала, градусы	N цилиндра, в котором происходит такт сжатия (конец)	N регулируемых клапанов (кулачков)
4	8 и 6
180	2	4 и 7
360	1 и 3
540	3	5 и 2

Многие автомобилисты и автолюбители не всегда уделяют внимание на такие кажется мелочи для опытных мастеров. Может кто-то не разбирается в этом, не понимают для чего это нужна регулировка клапанов и поэтому не делают этого

Но все это приводит к поломкам, дополнительному ремонту автомобиля и к сожалению большим затратам на ремонты и техническое обслуживание. В общем к печальным последствиям. Но опытные водители и автолюбители стук клапанов услышат при вождении автомобиля даже в салоне. Сейчас периодическая регулировка клапанов необходима далеко не всем автомобилям, но мы говорим конкретно за ВАЗ 2114

Может кто-то не разбирается в этом, не понимают для чего это нужна регулировка клапанов и поэтому не делают этого. Но все это приводит к поломкам, дополнительному ремонту автомобиля и к сожалению большим затратам на ремонты и техническое обслуживание. В общем к печальным последствиям. Но опытные водители и автолюбители стук клапанов услышат при вождении автомобиля даже в салоне. Сейчас периодическая регулировка клапанов необходима далеко не всем автомобилям, но мы говорим конкретно за ВАЗ 2114.

Все очень просто, главное спокойствие и терпение. Нужно делать все аккуратно, лучше не очень быстро, чтобы ничего не перепутать. Эта работа весьма кропотливая. Любая работа не терпит спешки. В любом случае, если что-либо не понятно всю информацию можно найти в интернете и даже посмотреть видео. Надеюсь, что эта статья была для вас полезной.

Чем опасна эксплуатация авто с неотрегулированными клапанами?

Для понимания масштабов возможных проблем, вызванных работой мотора с невыставленными зазорами, изучите последствия:

• Серьезное увеличение расхода топлива из-за неработающего цилиндра;
• Появление прострелов из выхлопной трубы;
• Нарушение процесса сгорания топливно-воздушной смеси в камере цилиндра. Ведет это к появлению нагара и отложений. Удаляется этот нагар лишь с помощью раскоксовки или полного разбора двигателя;
• Также по причине неправильного сгорания топлива сбиваются фазы газораспределения. Это ведет к потере мощности.

Образование зазоров как явление происходит по причине износа элементов двигателя. Каждая его часть в какой-то доле подвергается износу, поэтому нужен периодический контроль за всеми составляющими этого агрегата. Регулярная смена масла, фильтров, свечей зажигания, использование проверенного бензина – все это позволяет продлевать ресурс.

Подготовка к проведению регулировки

Прежде чем начинать работу, нужно установить автомобиль на ровной площадке, после чего выжать ручной тормоз. Желательно также включить повышенную скорость, чтобы предотвратить скатывание автомобиля. Затем необходимо сделать следующие действия:

1. Поднимите любое переднее колесо при помощи домкрата. И установите под кузов автомобиля надежную опору.
2. Отсоедините шланг сапуна.
3. Отключите приводной трос от заслонки дросселя. Для этого нужно снять кронштейн.

Но после этого нужно провести замер зазоров впускных и выпускных клапанов между кулачками распределительного вала. На восьмиклапанных двигателях эта работа производится очень просто.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

• Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
• Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
• Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

• Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
• Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

1. Снять крышку клапанов.
2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Зазоры клапанов ВАЗ 2114 8 клапанов регулировка

Если на ВАЗ-2114 1,5 или 1,6 на восемь клапанов «застучали» клапаны, то это указывает на то, что комплектующие нужно как можно быстрее отрегулировать. К сожалению, не все автовладельцы сразу начинают устранять такую неисправность, что и приводит к более серьезным последствиям. Ведь если своевременная регулировка не будет произведена, то мощность двигателя в значительной степени снизится, клапан перегорит, а распредвал вообще может разбалансироваться. Не знаете, как зазоры клапанов правильно отрегулировать на ВАЗ-2114 8 клапанов? Тогда рекомендуем ознакомиться с информацией, которая далее будет изложена.

Замеряется размер зазора

Самостоятельно отрегулировать клапаны можно довольно просто, если точно следовать инструкции и выполнять работу поэтапно. Перед началом следует проверить размеры зазора, и, если они не будут соответствовать утвержденной величине, и при рабочем двигателе будет слышаться своеобразный стук, значит, клапаны обязательно нужно отрегулировать. Чтобы точно проверить размер зазора, необходимо дождаться полного остывания двигателя.

Следует не забывать, что если измерительный прибор будет установлен на горячую металлическую поверхность, то выявить точный размер зазора не получится из-за погрешности, которая имеет место при расширении металла.

Размер зазора как под газ, так и для бензина должен соответствовать таким показателям:

• впускной клапан – от 0,05 до 0,2 мм;
• выпускной клапан – от 0,05 до 0,35 мм

Для работы потребуются следующие инструменты:

• рожковые и свечные ключи, лучше иметь под рукой комплект таких ключей;
• инструмент, который помогает утапливать толкатель клапанов, его стоимость не превышает 150 рублей;
• комплект специальных щупов;
• шайбы для регулировки толщиной от 3 до 4,5 мм;
• прибор под названием микрометр.

Поэтапная регулировка

Проверять и регулировать клапаны – несложная работа, с которой справятся все без исключения, если будут точно следовать инструкции:

1. В первую очередь нужно снять крышку с головки цилиндра.
2. Снимается защитная передняя крышка с зубчатого ремня.
3. Отвинчиваются свечи. Для более удобного отвинчивания свечей рекомендуется использовать рожковой ключ соответствующего размера.
4. С верхней части головки аккуратно убирается излишек автомобильного масла.
5. Тщательно осматривается целостность кулачков. Если при осмотре на этих элементах будут обнаружены любые дефекты, их нужно обязательно устранить.
6. На шпильки, к которым фиксируется головка, устанавливается специальное приспособление, помогающее утапливать толкатели.
7. Далее необходимо поворачивать строго по часовой стрелке коленвал, пока метка на задней крышке зубчатого ремня и шкива не совпадет. После совпадения метки нужно повернуть коленвал на 50 градусов.
8. Используя комплект щупов, проверяется зазор 1-го выпускного клапана и 3-го впускного, отсчет следует вести от шкива.
9. Если размеры зазора соответствуют показателям, которые ранее были приведены, то делается следующее:

толкатели утапливаются и фиксируются в самой нижней точке; шайба для регулировки зазора снимается и замеряется ее толщина при помощи микрометра; определившись с нужной толщиной шайбы, нужно взять из комплекта подходящий элемент и установить его в толкатель

При этом важно следить, чтобы шайба зашла в толкатель той стороной, на которой указана ее толщина; повторно проверяются размеры зазора

1. По этой же схеме регулируются и остальные клапаны, при этом каждый раз нужно поворачивать коленвал на пол-оборота, а последовательность регулировки должна происходить в таком порядке:

• 2-й впускной и 5-й выпускной;
• 6-й впускной и 8-й выпускной;
• 7-й впускной и 4-й выпускной.

Отсчет, как и прежде, начинать нужно от шкива.

Ознакомившись с этой статьей, можно понять, что самостоятельно отрегулировать клапаны на ВАЗ-2114 довольно просто. Однако если нет желания делать эту работу самостоятельно, тогда придется обратиться на станцию техобслуживания. Стоимость регулировки в автосервисе может варьироваться от 600 до 900 рублей. Специалисты рекомендуют проверять зазор и регулировать клапаны через каждые 25-30 тыс. пробега, даже если, по мнению водителя, машина работает нормально.

Порядок выполнения работ

Теперь последовательность действий:

1. ВАЗ 2114 устанавливаем на ровную площадку, двигатель должен полностью остынуть, чтобы при замерах не было погрешности из-за расширения металла;
2. Снимаем клапанную крышку, а также боковую крышку, под которой находится ремень привода ГРМ. Поверхность под крышкой нужно вытереть от масла. Также следует внимательно осмотреть вал ГРМ на наличие задиров, раковин и следов значительного износа. Если таковые имеются, придется вал заменить;
3. Выкручиваем свечи, чтобы в дальнейшем прокручивать коленчатый вал было значительно легче.
4. Совмещаем метку на приводной шестерне распределительного вала с выступом на головке блока, то есть устанавливаем ВМТ на первом цилиндре. Сделать это можно при помощи ключа, которым вращаем коленчатый вал за болт крепления шкива. Но некоторые автолюбители поступают несколько по иному – выдомкрачивают слева переднее колесо, включают 4 передачу. Затем попросту вращают колесо, а поскольку передача включена, то это вращение через трансмиссию будет передаваться на двигатель;
5. После совмещения меток на шестерне распредвала строго напротив имеющейся метки делаем еще одну мелком. Это несколько упростит в дальнейшем работы.
6. Щупом замеряем зазоры на 1 и 3 клапанах (считать нужно от шестерни распредвала. 1-й является выпускным, а 3-й – впускным);
7. Зазор на 1 клапане должен составлять 0,35 мм, но допускается погрешность. То есть, берем щуп толщиной 0,35 мм и вставляем его между кулачком вала и регулировочной шайбой. Если щуп ходит с небольшим усилием, то зазор в норме, а вот если щуп не входит или очень свободно, то требуется регулировка. Такую проверку делаем и на 3 клапане, но зазор на нем должен быть 0,2 мм.
8. Регулировка клапанов же проводится так: закрепляем устройство для отжатия клапанов на шпильки крепления крышки. У этого устройства имеется изогнутый рычаг, который мы помещаем между кулачком и шайбой. Ручкой устройства надавливаем на этот рычаг, в результате чего он нажмет на толкатель. В комплекте этого устройства идет специальный фиксатор, который мы помещаем между распредвалом и толкателем. После отпускания ручки фиксатор будет удерживать клапан в выжатом состоянии, при этом шайба будет не зажатой и ее можно извлечь пинцетом.
9. Разберем на примере, какую шайбу нужно установить будет, чтобы зазор был правильным. К примеру, при проверке на выпускном клапане установили, что он составляет не 0,35 мм, а 0,42 мм, то есть он увеличен на 0,07 мм. Далее извлекаем шайбу, которая была установлена. На ней должна быть нанесена метка, указывающая ее толщину (к примеру, 3,65 мм), если такой метки нет, то придется измерять толщину микрометром. Теперь к толщине шайбы мы добавляем значение, на которое зазор увеличен, в нашем случае – 0,07 мм, в итоге получаем значение толщины шайбы для установки – 3,65+0,07 = 3,72 мм. Но поскольку шайбы с такой толщиной нет в комплекте, то устанавливаем новую шайбу с толщиной, максимально приближенной к полученному значению, то есть 3,7 мм. Именно для этого и допускается погрешность на 0,05 мм.
10. Устанавливаем необходимую по толщине шайбу на место меткой с размером вниз (к толкателю). Далее рычагом устройства снова нажимаем на клапан и вытаскиваем фиксатор. На этом регулировка завершена.
11. Далее производится регулировка остальных клапанов, но для этого нужно знать порядок. После проверки 1 и 3 клапанов, проворачиваем распредвал на пол-оборота (для удобства установки мы заранее нанесли метку на шестерне) и проверяем 2 (впускной) и 5 (выпускной) клапана. Затем еще проворачиваем на пол-оборота и регулируем 6 (впускной) и 8 (выпускной). Для проверки 4 (впускного) и 7 (выпускного) клапанов еще нужно раз провернуть распредвал на пол-оборота.

После всех работ устанавливаем на место снятые крышки и довольствуемся четкой работой ГРМ и двигателя в целом.

Источники

• nadomkrat.ru/ustroistvo-avtomobiley/dvigatel/regulirovka-klapanov-vaz-2114
• ladaautos.ru/vaz-2114/kak-regulirovat-zazory-klapanov-vaz-2114-8-klapanov.html
• diagnozbibike.ru/regulirovka-klapanov-vaz/
• drive2.ru/l/7209941/
• vazhelpgid.ru/remont-vaz-2115-2114-2113/remontiruem-dvig/422-vaz-2115-2114-2113-8-klapannyy-regulirovka-zazorov-klapanov-video-instrukciya.html
