Признаки неправильной регулировки клапанов ваз 2114

Проверка тепловых зазоров на клапанах ВАЗ 2114

Измерительный стержень для регулировки впускного клапана на четырехцилиндровых автомобилях
Например, был измерен зазор выпускного клапана 0,45 мм, толщина используемой прокладки — 3,5 мм, а правильный зазор должен составлять 0,35 мм. Вместе мы получаем:
3,5+ (0,45-0,35) = 3,6
то есть должна быть установлена шайба диаметром 3,6 мм

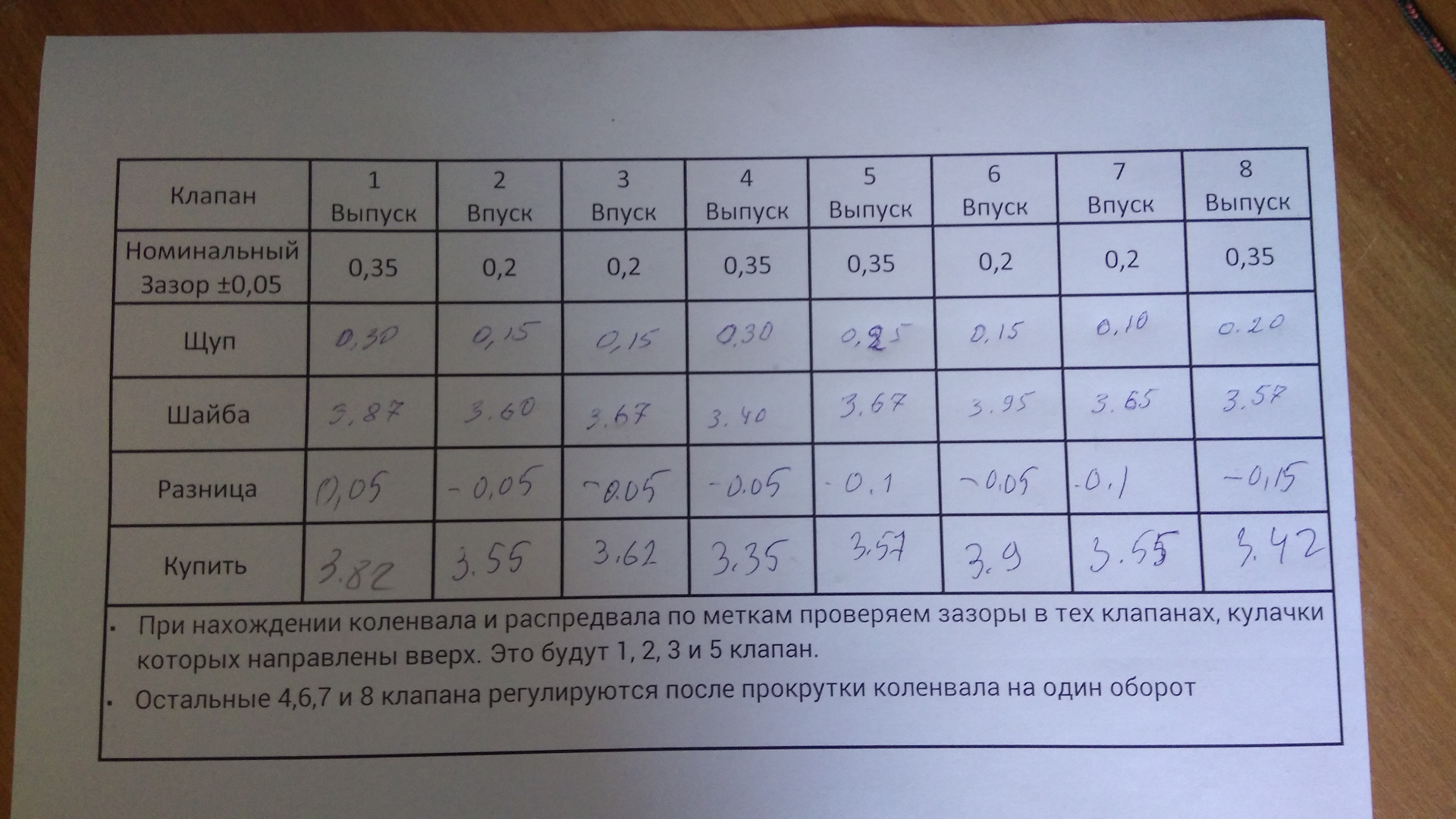

После проведения измерений для всех клапанов возьмите шайбы подходящего размера и замените их на всех клапанах, где зазоры не соответствуют стандарту (0,35 ± 0,5 мм для выхода, 0,2 ± 0,5 мм для входа).
Зазор
Двигатель

21083 (2111, 21114, 11183)

11186

бензин

HBO

Бензин

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

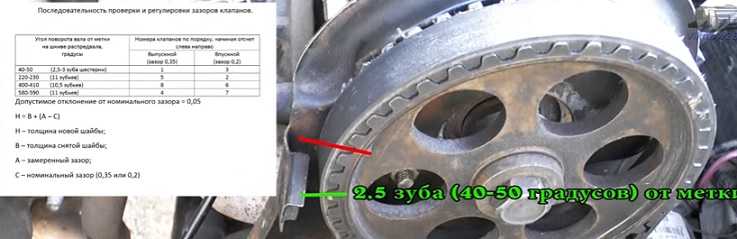

Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

Снять крышку клапанов.
Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Как правильно настроить клапана на двигателях Lada Samara

Что такое правильная регулировка тепловых зазоров в газораспределительном механизме автомобиля или на что влияет регулировка клапанов

Главное преимущество, идет меньший расход топлива (что не мало важно при постоянно растущей цене на бензин). Двигатель работает тише и мягче и разгоняется быстрее

Как определить и почему стучат клапана.

Если не отрегулированы клапана появляются характерные признаки. Двигатель работает с определенным шумом, слышится стук на холодном двигателе ВАЗ 2115 похожий на металлический цокот. Причиной этого является зазор между рычагами и кулачками распредвала.

Этот зазор выставляется производителем, его величина одинаковая для всех двигателей одинакового типа. В данной системе автомобиля происходит увеличение или уменьшение зазора, и то и другое плохо сказывается на работе двигателя и может привести к более серьезным поломкам.

В основном эта поломка происходит из-за использования некачественного топлива. Хорошим топливом считается то, у которого октановое число не меньше 93.

Интересный факт! Существует топливо с октановым числом 100, но его используют только на соревнованиях, заправляя гоночные машины.

Как часто нужно совершать регулировку клапанов ВАЗ 2114, 2115, что говорят производители.

Заводы, изготовители автомобилей, рекомендуют проверять тепловые зазоры через каждые 15-30 тысяч километров пробега. Даже если, по вашему мнению, двигатель работает хорошо, то такая процедура никогда не будет лишней, тем более, что вы можете это сделать сами.

Как расположены клапана в автомобилях ВАЗ 2114, 2115.

Автомобили Ваз 2114 выпускаются с двигателем на восемь или шестнадцать клапанов.

Обратите внимание! Регулировка зазора клапанов ВАЗ 2114 проводиться только для 8-ми клапанного двигателя, так как на 16-ти клапаном установлены гидрокомпенсаторы. Клапаны в газораспределительном механизме устроены так, что когда через один идет впрыскивание топлива, то через другой – выпускание отработанных газов. Клапаны в газораспределительном механизме устроены так, что когда через один идет впрыскивание топлива, то через другой – выпускание отработанных газов

Клапаны в газораспределительном механизме устроены так, что когда через один идет впрыскивание топлива, то через другой – выпускание отработанных газов.

Как выполняется настройка зазоров ВАЗ 2114, 2115.

Для того чтобы регулировка клапанов ВАЗ 2114 инжектор 8 клапанов была эффективной нужно производить ее на холодном двигателе. Размер зазора на впускном клапане должен быть 0.2 мм, а на выпускном-0.35 мм.

Обратите внимание! Допустимая погрешность в обоих случаях 0.05 мм

Подготовка инструментов.

Для регулировки клапанов ВАЗ 2115 инжектор 8 клапанов нам понадобится следующие инструменты: набор гаечных ключей, для регулировки клапанов ВАЗ, приспособление для пружин толкателей клапанов, щупы, штангенциркуль или микрометр, регулировочные шайбы.

Регулировка клапанов.

Снимаем крышку головки блока цилиндров.
Снимаем воздушный фильтр и переднюю крышку зубчатого ремня.
Отвинчиваем свечи и аккуратно их складываем. Они снимаются для того чтобы легче прокручивался коленчатый вал.
С верхней части головки убираем лишнее масло.
За часовой стрелкой поворачиваем коленчатый вал, чтобы совпали метки на шкиве и задней крышке зубчатого ремня.

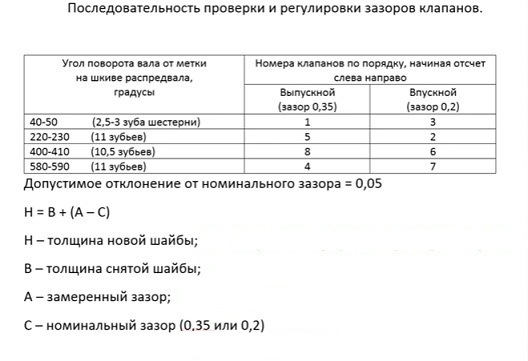

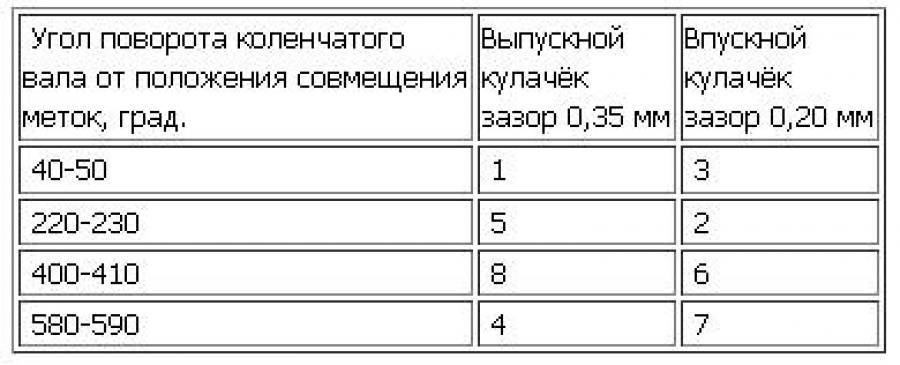

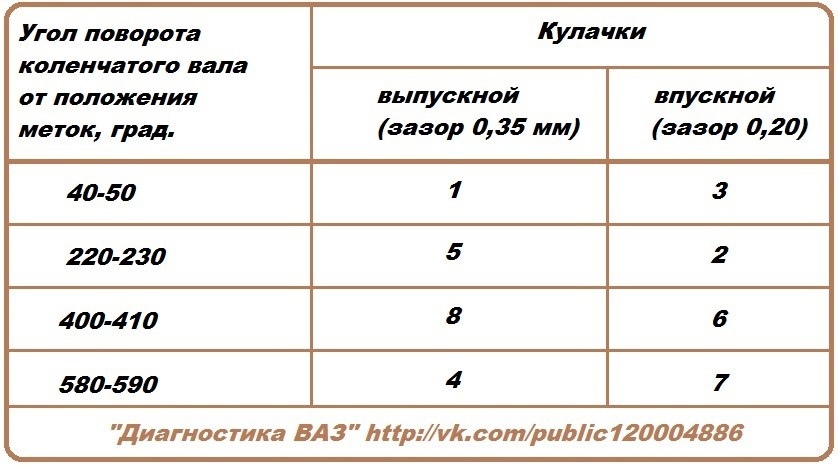

Набором щупов проверяем зазоры между торцом клапана и толкателя. По принципу:

первого выпускного и третьего впускного,
пятого выпускного — второго впускного,
восьмого выпускного – шестого впускного,
четвертого выпускного – седьмого впускного.

При необходимости регулировки клапана ВАЗ 2114 нужно с помощью приспособления утапливать толкатель и фиксируя его в нижнем положении вынимать регулировочную шайбу с последующей ее заменой.

Важно! Коленчатый вал нельзя крутить в обратную сторону. Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте. Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?Да Нет

Порядок выполнения работ

Теперь последовательность действий:

ВАЗ 2114 устанавливаем на ровную площадку, двигатель должен полностью остынуть, чтобы при замерах не было погрешности из-за расширения металла;
Снимаем клапанную крышку, а также боковую крышку, под которой находится ремень привода ГРМ. Поверхность под крышкой нужно вытереть от масла. Также следует внимательно осмотреть вал ГРМ на наличие задиров, раковин и следов значительного износа. Если таковые имеются, придется вал заменить;
Выкручиваем свечи, чтобы в дальнейшем прокручивать коленчатый вал было значительно легче.
Совмещаем метку на приводной шестерне распределительного вала с выступом на головке блока, то есть устанавливаем ВМТ на первом цилиндре. Сделать это можно при помощи ключа, которым вращаем коленчатый вал за болт крепления шкива. Но некоторые автолюбители поступают несколько по иному – выдомкрачивают слева переднее колесо, включают 4 передачу. Затем попросту вращают колесо, а поскольку передача включена, то это вращение через трансмиссию будет передаваться на двигатель;
После совмещения меток на шестерне распредвала строго напротив имеющейся метки делаем еще одну мелком. Это несколько упростит в дальнейшем работы.
Щупом замеряем зазоры на 1 и 3 клапанах (считать нужно от шестерни распредвала. 1-й является выпускным, а 3-й – впускным);
Зазор на 1 клапане должен составлять 0,35 мм, но допускается погрешность. То есть, берем щуп толщиной 0,35 мм и вставляем его между кулачком вала и регулировочной шайбой. Если щуп ходит с небольшим усилием, то зазор в норме, а вот если щуп не входит или очень свободно, то требуется регулировка. Такую проверку делаем и на 3 клапане, но зазор на нем должен быть 0,2 мм.

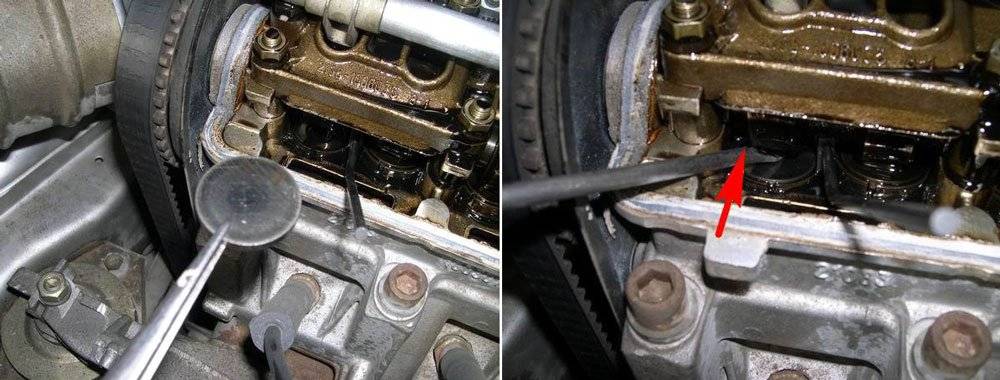

Регулировка клапанов же проводится так: закрепляем устройство для отжатия клапанов на шпильки крепления крышки. У этого устройства имеется изогнутый рычаг, который мы помещаем между кулачком и шайбой. Ручкой устройства надавливаем на этот рычаг, в результате чего он нажмет на толкатель. В комплекте этого устройства идет специальный фиксатор, который мы помещаем между распредвалом и толкателем. После отпускания ручки фиксатор будет удерживать клапан в выжатом состоянии, при этом шайба будет не зажатой и ее можно извлечь пинцетом.
Разберем на примере, какую шайбу нужно установить будет, чтобы зазор был правильным. К примеру, при проверке на выпускном клапане установили, что он составляет не 0,35 мм, а 0,42 мм, то есть он увеличен на 0,07 мм. Далее извлекаем шайбу, которая была установлена. На ней должна быть нанесена метка, указывающая ее толщину (к примеру, 3,65 мм), если такой метки нет, то придется измерять толщину микрометром. Теперь к толщине шайбы мы добавляем значение, на которое зазор увеличен, в нашем случае – 0,07 мм, в итоге получаем значение толщины шайбы для установки – 3,65+0,07 = 3,72 мм. Но поскольку шайбы с такой толщиной нет в комплекте, то устанавливаем новую шайбу с толщиной, максимально приближенной к полученному значению, то есть 3,7 мм. Именно для этого и допускается погрешность на 0,05 мм.
Устанавливаем необходимую по толщине шайбу на место меткой с размером вниз (к толкателю). Далее рычагом устройства снова нажимаем на клапан и вытаскиваем фиксатор. На этом регулировка завершена.
Далее производится регулировка остальных клапанов, но для этого нужно знать порядок. После проверки 1 и 3 клапанов, проворачиваем распредвал на пол-оборота (для удобства установки мы заранее нанесли метку на шестерне) и проверяем 2 (впускной) и 5 (выпускной) клапана. Затем еще проворачиваем на пол-оборота и регулируем 6 (впускной) и 8 (выпускной). Для проверки 4 (впускного) и 7 (выпускного) клапанов еще нужно раз провернуть распредвал на пол-оборота.

После всех работ устанавливаем на место снятые крышки и довольствуемся четкой работой ГРМ и двигателя в целом.

Источники

nadomkrat.ru/ustroistvo-avtomobiley/dvigatel/regulirovka-klapanov-vaz-2114
ladaautos.ru/vaz-2114/kak-regulirovat-zazory-klapanov-vaz-2114-8-klapanov.html
diagnozbibike.ru/regulirovka-klapanov-vaz/
drive2.ru/l/7209941/
vazhelpgid.ru/remont-vaz-2115-2114-2113/remontiruem-dvig/422-vaz-2115-2114-2113-8-klapannyy-regulirovka-zazorov-klapanov-video-instrukciya.html

Признаки прогоревшего клапана, причины прогара

Клапаны двигателя внутреннего сгорания постоянно подвержены критическим нагрузкам. Через них поступает топливо и выходят горячие отработанные газы. В этой ситуации существует высокая вероятность поломки.

Если прогорел клапан, проблему нужно решать незамедлительно. В противном случае двигатель будет работать на износ.

Первые симптомы

Определить прогоревший клапан достаточно просто, первый признак — двигатель начнет троить. Это нарушение, при котором цилиндры внутри работают неправильно из-за плохого горения топливовоздушной смеси и нарушения герметичности камеры. Отработанный газ не толкает поршень с прогоревшим клапаном, а попадает прямо в коллектор. При этом появляются сильные вибрации мотора, хлопки в глушителе и характерный шум. В таком режиме двигатель всё равно выдает мало оборотов или они вообще отсутствуют.

Из-за троения двигателя значительно повышается расход топлива, так как часть бензина попросту выбрасывается в воздух не выполнив полезной работы

Потеря горючего отражается на других составных частях двигателя, вот почему важно на ранних стадиях определить прогар, чтобы не подвергать износу другие узлы

Прогар клапана приводит к полному высыханию свечей, при этом из сапуна начинает идти дым. Если же сломался поршень, дым окрашен в сизый цвет и свечи покрыты обильным слоем масла.

Определить симптомы прогоревшего клапана можно с помощью измерения компрессии в цилиндре. После процедуры заливается немного масла в цилиндр. Если показатели не изменились, значит клапан неисправен. Однако, замер не всегда определяет поломку клапана. Плохая компрессия также может свидетельствовать о неисправности поршневых колец.

Прогар клапана очень похож на проблемы с зажиганием. Начинающие механики недоумевают, почему вибрирует мотор, сами ставят диагноз и двигаются в неправильном направлении. Они покупают новую крышку трамблера, провода, корректируют зажигание, но всё безрезультатно. Когда слышны нежелательные вибрации в двигателе, первым делом его нужно разобрать и удостовериться в целостности всех элементов.

Причины

Существует несколько причин, почему могут прогореть клапана:

Заводской брак. Вероятность отклонений от нормы при производстве комплектующих невелика, но всё же существует. Неоднородность металла, дефекты сварочных швов, микротрещины – первые признаки брака.
Критические температуры. Рабочая температура клапанов колеблется в районе 650 °С. Если система теплоотвода неисправна, избыточный перегрев приведет к быстрому разрушению металла.
Некачественный бензин. Обеднённая топливная смесь ведет к скачкам температуры, что ещё больше разрушительно для клапанов.
Газ. Двигатели с газовым питанием подвержены большим нагрузкам, чем бензиновые. Особенно, если автомобиль настроен на бедную подачу газа. Рекомендуется проводить калибровку клапанов каждые 10 – 15 тыс. км.

Советы

Внимательно проверяйте клапан при покупке. Сверьтесь со стандартами размеров, обследуйте деталь на предмет видимых дефектов. Приобретайте запчасти только в сертифицированных точках продажи от известных производителей. Сэкономленные деньги на дешевой покупке выльются в дорогостоящий ремонт.

Проверьте клапанные зазоры в двигателе. Слишком маленькое расстояние частая причина перегрева. Уменьшенный зазор свидетельствует об износе седла клапана. Установите более жёсткие седла в мотор, чтобы предотвратить поломку.

Таблица тепловых зазоров

Автомобиль Впускной (мм) Выпускной (мм)

ВАЗ 2108-099, 2110-15 (8 клапанная)	0,15-0,25 мм	0,3-0,4 мм
ВАЗ 2101-07	0,15 мм	0,15 мм
ГАЗ (402 двигатель)	0,4-0,45 мм	0,35-0,4 мм (1, 4 клапана), 0,4-0,45 мм (2, 3 клапана)

Не заправляйте автомобиль некачественным топливом или обеднённым газом в целях экономии. Из-за этого двигатель теряет часть мощности и происходит перерасход газа. При этом регулярно проверяйте состояние клапанов. Газовые моторы не так сильно шумят при прогоревшем клапане, как бензиновые.

При появлении первых симптомов поломки лучше обратиться в сервисный центр. Разбор двигателя собственными руками – сложный процесс, особенно неподготовленными руками. Опытные механики быстро определят неисправность и сэкономят вам много времени.

ZnanieAvto.ru

Регулировка клапанов ваз

Много мифов и легенд сложилось вокруг такой необходимой процедуры как регулировка клапанов на ваз 2109, 2114 и 2108. Сначала карбюраторные потом стали инжекторные, но конструкция газораспределительного механизма не поменялась. До 2011 года выпуска даже тепловые зазоры остались прежними. Лишь с приходом легкой ШПГ зазоры стали чуть больше. Седла стали металлокерамические, а поршня легкие. Периодичность регулировки клапанов осталась прежней в 30000 км пробега.

На новом автомобиле регулировать клапана нужно обязательно в первые 3000 км пробега, далее в 15000 и каждые 30000 км. Если не придерживаться периодичности, клапана могут сгореть, седла в головке просесть. К тому же теряется тяга и увеличивается расход топлива. Тепловые зазоры на вазах 2108, 21083, 2109, 21099, 2110, 21102, 2111, 21114, 2112, 2113, 2114, 2115, 1113, 11113, 2170, 2190, приора, гранта (с двигателем 11183), должны быть такие:

Тепловые зазоры на новых модификациях с 2011 года на ваз 8 клапанные лада гранта, калина 2, приора, с двигателем 21116

Выпускные 0,4 мм;
Впускные 0,25 мм.

Замена клапанов на ВАЗ 2114 сколько стоит

Уважаемые посетители сайта “Все про авто”! Будем вам очень благодарны за комментарии к видео ролику “Замена клапанов на ВАЗ 2114 сколько стоит”, для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

Удивительно как вы весь ремонт делаете НА ГЛАЗ без конкретных цифр по зазорам и т. д. Так выбивать направляющие и использовать обычное сверло вместо развертки это вообще полный капец. Это все похоже на БЫДЛО ремонт. Посмотрите видео Евгения Травникова по ремонту ГБЦ узнаете много полезного.

Спасибо за видео, на практике уже испробовал ваш метод притирки клапанов, но притирать сложно резиновая трубочка проскальзывает на клапане и эфект притирки теряется, буду думать как сделать приспособу для зажима клапана, а в принцепе нормально респект и уважуха

спасибо маэстро, вы из какова города?

Здраствуйте Отличные видео , спасибо вам а не в курсе почему на мотоцикле урал при езде плюёт бензином через карбы???причем едет мотоцикл и заводится хорошо

Скажите нужно ли при замене прогоревшего клапана проходитьпосадочное место седло фрезой?Или можно просто заменить на новый клапан и притирать прям так?

у тебя 2 канал или сменил логотипчик

Sdelaj Sam Pljus interesnoe это веть твои тоже видео да голос 1 в 1 и манеры разговора те же

Ваше желание поделиться опытом вызывает самую искреннюю благодарность. И чувствуется, что Вы знаете и очень любите то дело, которым занимаетесь. СПАСИБО На таких, как Вы, стоит мир.

жаль что не показали как рассухаривать и засухаривать клапана подручными средствами без рассухаривателя

жаль что у нас таких суперских автомастеров нет.

здравствуйте, подскажите пожалуйста, деу нексия газ бенз, на бензине с трубы дыма не видно при переключению на газ дымит как с трактора с сапуна не сильно, компрессия в 3 одинакова в одном 7, машина некоторое время стояла , на что можно грешить на сальники и прогоревший клапан или поршневая, свечи в масле или что то другое , за ранее спасибо.

путные и дельные советы раздаёшь… спасибо… по твоим напутствиям откапиталил сам двигатель 4а фе… первый разбор и сбор мотора мною….. авто тойота карина… сейчас двигатель работает как часы…. обошлось всё в 15. 000рублей… полный кап ремонт… и есть уверенность что проходит надёжно продолжай снимать…

Здравствуйте по вашим видео рассказам ремонтировал машину спасибо за ваше видео все подробно объясняете удачи тебе и больше видео :-.

Здравствуй. Подскажи пожалуйста, разобрал движок, кпп до этого делал не раз а двиг. первый раз, хочу попробовать сам сделать, вообщем на поршнях увидел отпечатки от клапанов, как будто они били прямо в поршень. Из-за чего это, и что с ними делать? Машину взял уже с разобраным движком, что с ним было не знаю, знаю только что не работала турбина, но они продолжали ездить, пытались регулировать зажигание много раз, короче он из последних сил работал. Спасибо.

не совсем понял как определить прогар клапана на нём трещины или цвет ?

Сергей хотел бы поинтересоваться, по поводу замены седел, стоет не стоет менять что скажете???

Как так-то , моторист не регулирует клапана???

а что за порошок?

Скажите пожалуйста в каком городе Вы проживаете?

Что такое регулировка клапанов?

Прежде чем ответить на вопрос, что такое регулировка клапанов, необходимо сначала выяснить, что же представляю собой клапаны двигателей внутреннего сгорания, где они находятся, и выполнение каких функций на них возложено. Конструктивно эти важные детали современных двигателей представляют собой «тарелки» цилиндрической формы с достаточно длинными стержнями. Они устанавливаются в блоке цилиндров, причем в количестве как минимум два на каждый из них. Клапаны в закрытом состоянии прилегают к седлам, которые изготавливаются из стали и запрессовываются в головку блока цилиндров (ГБЦ). Поскольку в процессе функционирования эти детали испытывают значительные механические и тепловые нагрузки, то они изготавливаются из специальных, устойчивых к такого рода воздействиям сталей.

Клапаны являются составными частями газораспределительных механизмов автомобилей (ГРМ), которые нередко называются клапанными. Они подразделяются на впускные и выпускные. Функцией первых является, как нетрудно догадаться по самому названию, впуск горючей смеси в цилиндры, а вторых — выпуск из них отработавших газов. В процессе работы двигателя клапаны расширяются, их стержни удлиняются, соответственно, изменяются размеры зазоров, которые должны быть между их торцами и толкающими кулачками (в двигателях старых конструкций — коромыслами). В процессе эксплуатации ДВС размеры этих отклонений нарастают, и именно тогда, когда они начинают превышать предельно допустимые значения, следует производить регулировку клапанов. Она состоит в том, чтобы привести зазоры в норму.

Если клапаны периодически не регулировать, то это может привести к весьма нерадостным последствиям. В том случае, когда зазор чересчур мал, то неизбежно будет происходить «подгорание». Это означает, что на поверхностях клапанов будет образовываться достаточно плотный слой продуктов сгорания топливной смеси. Из-за него нарушается нормальная работа системы газораспределения, а, следовательно, и двигателя в целом. К тому же этот нагар достаточно трудно поддается удалению.

В тех случаях, когда зазор чрезмерно велик, клапаны открываются не полностью, и поэтому мощность двигателя существенно падает. Кроме того, они начинают «стучать», и этот стук опытные водители слышат, даже находясь в салоне, за рулем своего авто. Само собой разумеется, что увеличенные клапанные зазоры влияют на работу двигателя внутреннего сгорания ничуть не менее негативно, чем чрезмерно малые.

Как работает двигатель при неправильно отрегулированных клапанах

Рабочая температура мотора высокая, а при нагреве металл расширяется. Если регулировка не соответствует заводским показателям, ухудшается работа движка и наблюдаются следующие проблемы:

Впускной клапан не возвращается на свое место.
В образовавшуюся щель выбрасывается топливная смесь.
Выпускной клинкет не охлаждается, поэтому быстрее приходит в негодность из-за неполного прилегания к блоку.
Компрессия не соответствует нормальным значениям, соответственно, уменьшается мощность, и узел значительно теряет ресурс.

Если зазор увеличивается, открытие впускных затворов происходит позже, следовательно, рабочая смесь не попадает в нужном количестве. Мотор начинает плохо работать, появляются стуки.

Зачастую ситуация сопровождается запаздыванием выпускных клинкетов, и отработанные газы не полностью «уходят» из цилиндров.

При неправильной регулировке силовой агрегат работает шумно, повышается износ деталей, пропадает мощность. Решение проблемы не откладывается «на потом»: двигатель может выйти из строя в любой момент.

Симптомы прогоревшего клапана

Главный признак прогоревшей клапана — отчетливая тройная конструкция двигателя на всех режимах работы. Также значительно снижается мощность и увеличивается расход топлива. Симптомы неисправности аналогичны другим проблемам с двигателем, и их легко спутать со следующими:

Изношены поршневые кольца и потеря компрессии в цилиндрах.
Обрыв высоковольтных кабелей и свечей зажигания.
Сломанные форсунки и неисправности топливной системы.

Для точной диагностики неисправности исключите все вышеперечисленные варианты в следующем порядке:

1. Функциональная проверка свечи зажигания выполняется при работающем двигателе на холостом ходу путем последовательного отсоединения колпачков каждой свечи зажигания. При снятии внимательно следите за реакцией двигателя и стабильностью его работы. Если двигатель начинает работать хуже, клапаны в цилиндре целы. Если характер работы не изменился, скорее всего, неисправный цилиндр найден.

2. На неисправном цилиндре заменить свечу зажигания на исправную, проверить высоковольтный кабель и катушку зажигания. После запуска двигателя становится понятно, произошла ли неисправность в системе зажигания или требуется дальнейшая диагностика.

3. Если при замене неисправных деталей системы зажигания двигатель продолжает работать втрое, причиной неисправности может быть прогорание клапанов или неисправности в поршневом узле в виде заклинивших или изношенных колец. Обе неисправности приводят к низкой компрессии в проблемном цилиндре, но измерив ее, не получится выяснить, какая из двух неисправностей произошла. Для этого запустите следующую дополнительную диагностику:

После измерения компрессии через отверстие для свечи зажигания в неисправный цилиндр заливается несколько мл моторного масла и проводится второе измерение. Если компрессия увеличилась, проблема в кольцах, если нет, то сгорел клапан;
Свеча зажигания проверяется на проблемном цилиндре. Когда клапан сгорит, он будет полностью сухим и свободным от масляных отложений. Если неисправность связана с поршневым узлом, свеча зажигания будет покрыта маслом, и при работающем двигателе из снятого сапуна будет виден синий дым.

Какие должны быть зазоры

На 8-клапанных двигателях автомобилей ВАЗ-2114 зазоры клапанов должны быть следующими:

выпускные — 0,35 мм;
впускные — 0,2 мм.

Допустимое отклонение не более 0,5 мм

Обратите внимание на то, что измерение зазора нужно проводить только на остывшем двигателе

Все клапаны, которые проверяются, должны быть закрыты. Для того чтобы понять, что клапан закрыт, необходимо посмотреть на распределительный вал. Кулачок, расположенный на нём, будет направлен вверх. Все выпускные клапаны находятся напротив выпускного коллектора. Впускные клапаны немножко больше по диаметру, нежели выпускные.

Определение прогара клапана без снятия головки блока

Первым делом необходимо определить неработающий цилиндр. Способы проверки во многом напоминают диагностику неисправных свечей зажигания. Для проверки следует завести двигатель, после чего при работающем моторе на холостых оборотах потребуется по одному снимать колпаки со свечей зажигания.

После снятия каждого свечного колпачка нужно внимательно следить за оборотами холостого хода и за общей стабильностью работы двигателя. Если мотор начал троить сильнее или глохнуть, тогда цилиндр, с которого сняли колпачок, является рабочим. В том случае, если после снятия колпачка работа двигателя не меняется или обороты изменяются незначительно, тогда проблемный цилиндр обнаружен.

Затем нужно выкрутить свечу зажигания на неработающем цилиндре и заменить ее на заведомо исправную, а также проверить высоковольтный бронепровод данного цилиндра на работоспособность. Также не лишней будет проверка катушки зажигания и т.д. Последующий запуск двигателя покажет, кроется ли проблема в элементах системы зажигания автомобиля или необходима дальнейшая диагностика.

Если характер работы мотора после установки рабочей свечи, замены высоковольтного провода и проверки других компонентов системы зажигания не изменится (двигатель продолжает троить), тогда высока вероятность более серьезных поломок:

прогар клапана ГРМ;
неисправности ЦПГ;

Прогар клапанов означает, что в цилиндре снижается компрессия по причине нарушения герметичности камеры сгорания (неплотности во время прилегания впускного или выпускного клапана, разрушение тарелки и/или седла клапана). Износ цилиндро-поршневой группы и поломка поршня также приводят к тому, что в проблемном цилиндре окажется низкая компрессия. Также цилиндр может не работать по причине залегания или поломки поршневых колец.

Теперь необходимо локализовать неисправность, то есть точно определить прогар клапана или выявить проблемы с ЦПГ. Наиболее распространенным способом определения прогоревших клапанов является замер компрессии в цилиндрах.

Низкая компрессия явно свидетельствует о неисправности, при этом следует учитывать один нюанс. Установить прогара клапана и исключить неполадки ЦПГ только по показателю компрессии не получится. Дело в том, что компрессия в двигателе может снижаться как в результате прогоревшего клапана, так и по причине поломки поршневых колец, а также ряда других дефектов. По этой причине параллельно замеру компрессии следует провести дополнительную диагностику двигателя.

Простейшим способом определения прогара клапана после того, как вы измерили компрессию в цилиндрах, является заливка нескольких «кубиков» моторного масла через свечной колодец. Затем компрессию нужно измерить повторно. Поднятие компрессии в цилиндре после заливки масла укажет на то, что образовалась масляная пленка, играющая роль «уплотнителя». Такое явление характерно в случае износа поршневой. Если показатель компрессии не изменился, значит, имеет место прогар клапана, так как масло в цилиндре в этом случае никак не повлияет на компрессию.
Также для определения прогара клапанов следует осмотреть свечу зажигания на проблемном цилиндре. Явный признак прогара клапана является тем, что свеча зажигания окажется полностью сухой, то есть не имеет характерного масляного налета. Также из сапуна двигателя может выходить дым или воздух. Интенсивность появления дыма напрямую зависит от степени износа ЦПГ.

Что касается поломок, которые связаны с поршневой, свеча в таком случае покрыта маслом, из сапуна можно наблюдать появление сизого дыма. Отметим, что масло на свече является косвенным признаком. Даже если свеча зажигания сухая или покрыта небольшим нагаром, но из сапуна идет дым, тогда указанный признак свидетельствует о проблемах с поршнем или поршневыми кольцами. На новых моторах с небольшим пробегом высока вероятность того, что поршневые кольца залегли.

Добавим, что появление моторного масла, которое выходит через сапун, также указывает на неисправность перегородок между поршневыми кольцами. С учетом вышесказанного можно точно определить, почему снизилась компрессия в двигателе, выявить проблемы с цилиндро-поршневой группой или определить прогар клапанов ГРМ.
