Меняем датчик уровня масла на ваз-2110 своими руками

Датчики теплового действия

Именно тепловой уровнемер чаще всего встречается в конструкции двигателей современных автомобилей. В основе датчика находится нагревательный элемент. Блок управления чередует фазы нагрева, кратковременно разогревая элемент до температуры, превышающей фактическую температуру масла в двигателе, и остывания. Именно длительность периода снижения температуры нагревательного элемента до температуры моторного масла, в который он погружен, и позволяет рассчитать фактический уровень.

Принцип работы уровнемера такого типа обуславливает наличие датчика температуры масла. Именно таково устройство и принцип работы датчика G266, устанавливающегося на многие автомобили Volkswagen, Skoda, Audi. Оба элемента совмещены в корпусе датчика уровня, который находится в поддоне картера двигателя.

Электротермические уровнемеры

Электротермические датчики уровня масла можно назвать подвидом тепловых уровнемеров. Основой датчика является нагревательный элемент (проволока) с высоким температурным коэффициентом сопротивления. Общее сопротивление нагревательного элемента зависит от температуры нагрева. Соответственно, чем глубже погружен датчик в смазывающе-охлаждающую жидкость, тем лучший отвод тепла от нагревательного элемента и тем меньше его сопротивление. Уровень масла рассчитывается блоком управления по фактической величине напряжения на выводах датчика.

Ультразвуковые измерители

Принцип работы основывается на использовании ультразвука – звуковых колебаний, частота которых превышает доступный человеческим органам восприятия диапазон частот. Степень отражения звуковых волн зависит от плотности материала, на который направлен источник звуковых колебаний. Поскольку плотности воздушной среды и моторного масла разнятся, на границе уровня масла в поддоне звуковые волны отражаются. Отраженные колебания улавливаются приемником, а временной интервал между переданным и отраженным сигналом используется для расчета уровня масла в двигателе.

Устройство датчика G266, использующееся в конструкции авто VAG-Group.

Также в корпус включен PTC-резистор, который позволяет измерить температуру масла. Помимо измерительного элемента, устройство включает в себя электронный измерительный блок, который обрабатывает ультразвуковые сигналы и сигналы от PTC-резистора. С цифрового логического модуля сигналы, преобразованные в понятный для блоков управления язык – ШИМ-сигнал, через ЭБУ двигателя отправляются на щиток приборной панели.

Преимущества перед тепловыми элементами

• Низкое потребление тока.
• Быстрота прохождения сигнала.
• Возможность реализации графической индикации фактического уровня масла в двигателе.

Алгоритмы измерений

Статический контроль. Двигатель заглушен больше 60 сек., автомобиль неподвижен (должен быть затянут стояночный тормоз)

Для нивелирования погрешности измерений принимается во внимание возможное наклонное положение кузова автомобиля. Чтобы владелец не ждал данных после включения зажигания, измерение уровня происходит сразу после открытия водительской двери. Динамический контроль уровня

Динамический контроль уровня

Задействован, когда автомобиль находится в движении. При этом учитываются: обороты коленчатого вала, продольное и поперечное ускорение, температура двигателя, положение концевого выключателя капота. При этом цикл движения с момента последнего срабатывания капота должен быть больше 50 км.

Роль концевика капота

VAG в автомобилях VW, Audi, Seat, Skoda использует довольно интересную схему подключения датчика уровня масла в двигателе. Если индикатор низкого уровня загорелся, то для его погасания должны быть выполнены 2 условия:

• срабатывание концевика капота (логично, что без открытия капота невозможно долить масло);
• пополнен уровень.

Если после загорания лампочки низкого уровня вы открыли капот, но не восполнили недостачу, индикация потухнет и загорится повторно только спустя 100 км. В случае критического количества смазывающе-охлаждающей жидкости, на приборной панели загорится лампочка низкого давления масла.

Если на автомобиле неисправен концевик капота, лампочка не потухнет, даже если уровень будет в норме. Эту особенность схемы подключения нужно учитывать при диагностике системы.

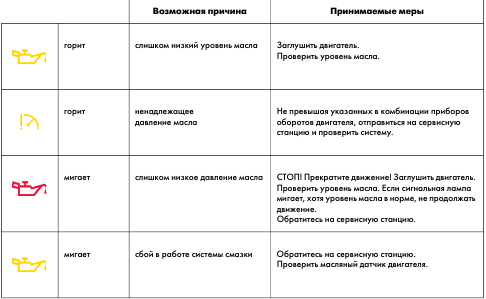

Режимы световой индикации

Простейшее устройство системы контроля количества жидкости предполагает лишь зажигания лампочки (масленки) на приборной панели. Более продвинутые системы, использующиеся в том числе и VW, имеют несколько режимов световой индикации низкого уровня смазки в моторе.

На автомобилях с графическим отображением количество масла можно оценить по проецирующейся на экран шкале.

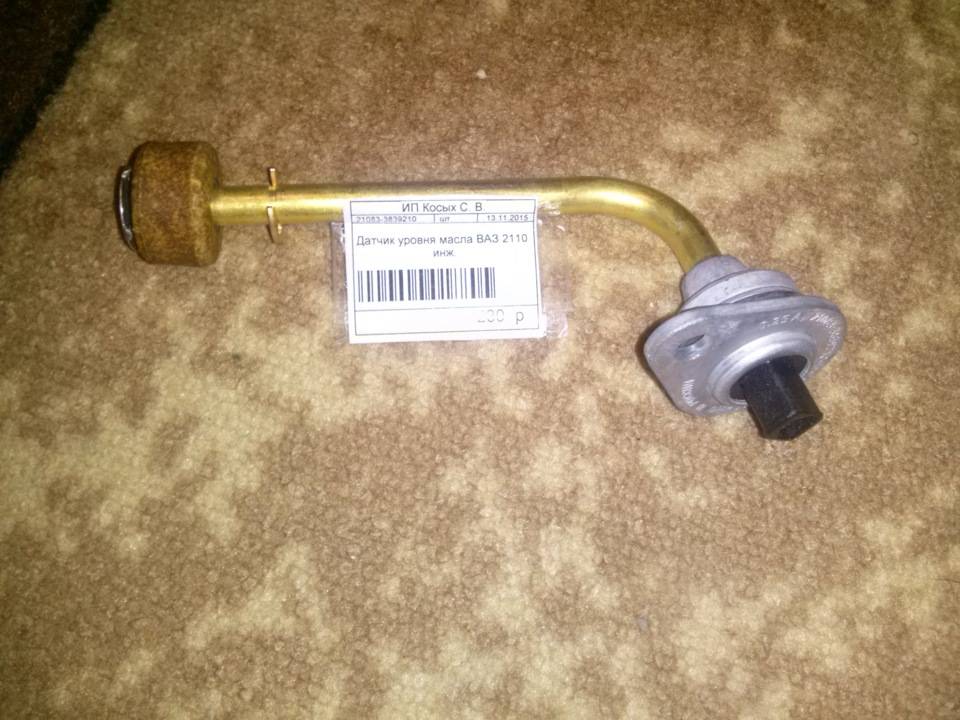

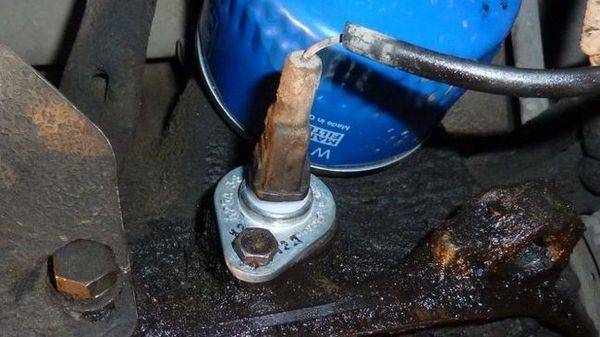

Устройство детали

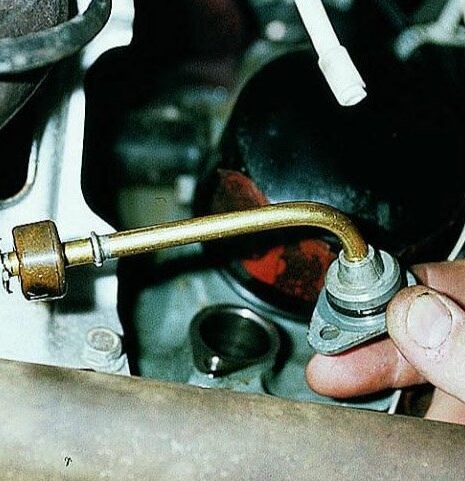

Конструкция самого изделия элементарна. Он представляет собой нормально разомкнутый герметичный контакт (геркон), соединенный с контрольной лампой бортовой контрольной системы.

Контакт находится внутри изогнутой трубки, снаружи которой свободно скользит поплавок. Внутри поплавка есть магнитная шайба, поле которой способно замкнуть контакт геркона. Когда трубка датчика погружена в масло, поплавок всплывает, а электрическая цепь размыкается. Но если смазки в картере нет — поплавок опускается в нижнее положение и магнит воздействует на контакт геркона, замыкая цепь. Подключение датчика однопроводное, второй провод — «масса» двигателя.

Проверка уровня масла в ДВС и КПП.

Где находятся заливные горловины системы смазки? Проверяем, доливаем.

Вам потребуются: моторное масло, воронка, чистая тряпка.

Пробка 1 маслоналивной горловины 8-кла-панных двигателей расположена на крышке головки блока цилиндров. Указатель 2 уровня масла (щуп) расположен в середине блока цилиндров за радиатором системы охлаждения.

Так расположен указатель уровня масла (щуп) и пробки маслоналивной горловины на 16-клапанном двигателе мод. 2112.

Перед проверкой уровня масла после поездки заглушите двигатель и подождите 5-10 мин, когда масло сольется в поддон. Уровень масла в картере двигателя не должен превышать метку «МАХ», иначе возможны течь через прокладки и сальники, а также повышенный расход масла.

1.Выньте указатель (щуп), протрите его чистой тряпкой и вставьте на место.

2.Выньте указатель (щуп). Уровень масляной пленки должен находиться между метками «MIN» и «МАХ». Если уровень масла приближается к метке «MIN» или ниже ее, долейте масло.

3.Поверните крышку маслоналивной горловины на 90° против часовой стрелки и снимите ее.

4.Установите воронку в горловину и залейте масло в двигатель, контролируя с помощью указателя уровень масла. Перед тем как вынимать указатель, подождите 2

3 мин, когда масло стечет в картер.

5.После того как уровень масла достигнет требуемого, закройте крышку горловины, повернув ее по часовой стрелке на 90°

Проверка уровня и доливка масла в коробку передач.

Вам потребуются: масло для коробки передач, шприц для заправки агрегатов трансмиссии или воронка, чистая тряпка.

Указатель уровня масла находится в левой чааи подкапотного пространства под термостатом двигателя.

Перед проверкой уровня масла после поездки остановите двигатель и подождите 5-10 мин, когда масло стечет с валов и шестерен в картер коробки передач.

1.Выньте указатель уровня масла из коробки передач.

2.Протрите указатель тряпкой.

3.Вставьте указатель на место до упора и вновь выньте его. Уровень масла, определяемый по масляной пленке, должен находиться между верхней и нижней метками на указателе.

4.Если уровень масла ниже минимальной метки, долейте масло через отверстие под указатель до максимальной метки на указателе уровня масла или чуть выше. Вставьте указатель на место.

Проверка уровня и доливка тормозной жидкости.

Вам потребуются: тормозная жидкость, чистая тряпка.

Бачок установлен на главном тормозном цилиндре в левой задней части подкапотного пространства.

1.Проверьте уровень тормозной жидкости в бачке. Он должен находиться между метками «MIN» и «МАХ».

2.Отверните крышку бачка и положите ее на чистую тряпку. Будьте осторожны: с поплавка может капать тормозная жидкость.

3.Оберните горловину бачка чистой тряпкой и долейте тормозную жидкость до метки «МАХ». Затем заверните крышку бачка.

4.Проверьте работу датчика недостаточного уровня тормозной жидкости, установленного в крышке бачка. Для этого включите зажигание, после чего нажмите кнопку на крышке бачка.

5.В комбинации приборов должна загореться сигнальная лампа аварийного состояния рабочей тормозной системы. Если лампа не загорится, обратитесь к специалистам скорее всего, датчик неисправен.

Ваши отзывы, комментарии, вопросы и ответы на LADA-10.ru

В обсуждении о причинах неисправности и других проблемах участвуют все желающие.Если знаете, что ответить, пишите и тем самым поможете другим владельцам ВАЗ 2110 в поиске истины.

Комментарии на сайте LADA-10.ru запущены 11 января 2012 года

У нас тоже Лада

Сайт создан в 2010 — 2019 гг. В соответствии с законом об авторских и смежных правах, перепечатка любых материалов сайта, возможна только с разрешением администрации (Kонтакты) и при указании прямой ссылки lada-10.ru

Источник

Замена

Весь процесс замены масла можно разделить на три основных этапа:

• Слив старой смазывающей жидкости;
• Промывка;
• Заливка новой смазки.

По каждому из этапов пройдемся более подробно, дабы разобраться во всех нюансах процедуры.

Снимаем заглушку

Слив

Чтобы новая смазка показала себя с самой лучшей стороны, первоочередная задача автовладельца — слить старое масло. Для этого:

• Открутите заглушку отверстия для залива масла. Это позволит избавиться от возможного вакуума, жидкость сможет лучше стечь из картера;
• Не забывайте указанные выше рекомендации относительно разогретого двигателя. Подогретое масло имеет более низкую вязкость, потому вытекает эффективнее и в большем объеме;
• Подставьте пустую тару объемом минимум 5 литров под сливное отверстие;
• Снимите заглушку со сливного отверстия;
• Дайте некоторое время маслу стечь в подготовленную емкость;
• Обычно на это уходит около 10 минут;
• Не пытайтесь сохранить пробку в руке при откручивании ценой подставления кожи под струю масла. Оно горячее, потому обжечься можно легко. Если пробка упадет в емкость, когда жидкость остынет, ее без проблем достанете и очистите;
• Когда смазка полностью перестанет стекать, слив можно считать законченным.

Сливаем смазку

Промывка

Как ни крути, но даже самый тщательный слив смазывающей жидкости не позволит полноценно очистить систему. Потому перед заливкой рекомендуем выполнить промывку.

1. Закрутите заглушку от сливного отверстия.
2. В отверстие для заливки масла вливайте специальный промывочный состав до минимальной отметки.
3. Включите двигатель, дайте ему поработать около 15 минут.
4. Заглушите мотор, слейте промывку через сливное отверстие, как и при удалении старого масла.
5. Демонтируйтесь масляный фильтр, дождитесь полного слива остатков смазывающего вещества. Потом установите на его место новый фильтр.
6. Обязательно залейте в фильтр около 100 мл свежего нового масла.

Заливка в фильтр

Заливка

Теперь мы дошли до последнего этапа — заливки нового масла в двигатель вашего автомобиля. Процедура для ВАЗ 2110 выглядит так:

• Место установки масляного фильтра тщательно вытирается с помощью ветоши;
• В новый фильтр заливается немного масла. О его количестве мы уже вам говорили;
• С помощью все той же смазки обработайте уплотнительное кольцо. Оно должно быть новым. Ни в коем случае не используйте уплотнитель от старого фильтра;
• Закрутите сливное отверстие с помощью заглушки;
• Установите на свое законное место масляный фильтр. Делайте это вручную, без использования инструментов. В противном случае можно повредить фильтр;
• Постепенно заливайте новую жидкость через заливное отверстие. Делать это быстро не стоит, поскольку масло должно успевать распределяться по системе;
• Если канистра оказалась неудобной, с широким горлышком, воспользуйтесь простой бытовой воронкой;
• Залейте примерно 3 литра смазки, после чего проверьте щупом уровень;
• Скорее всего, придется добавить еще немного жидкости;
• В идеале щуп должен показывать уровень между минимальным и максимальным указателем;
• Закрутите заливное отверстие пробкой;
• Установите на свое место щуп;
• Запустите двигатель, дайте ему некоторое время поработать;
• Как только на приборной панели перестанет гореть лампочка уровня масла, двигатель можно выключать;
• Вновь берем щуп и проверяем, сколько масла в системе на данный момент. Если есть необходимость, добавляем смазку;
• Обязательно протрите все поверхности, на которых могло оказаться масло. Особенно это касается двигателя. Не допускайте, чтобы на нем оставались следы смазки. При нагреве мотора это чревато последствиями.

Проверка уровня смазки

Если четко следовать инструкции, а также грамотно подбирать смазку для своего ВАЗ 2110, процедура по замене станет для вас легкой задачей, с которой вы будете справляться самостоятельно буквально за часик.

Чтобы вы понимали, стоимость подобной процедуры, не считая промывки, на СТО вам обойдется минимум в 500 рублей. Так что умение своими руками менять в движке смазывающее вещество — это еще и отличный способ экономии бюджета. Учитывая, что замена выполняется примерно раз на 8 тысяч километров, за весь период владения своим ВАЗом 2110 вы сможете неплохо сэкономить.

1. Зачем нужно масло в КПП
2. Виды масел и их выбор
3. Правила замены
4. Процедура замены

Чтобы автомобиль работал исправно, необходимо периодически выполнять определенные профилактические работы, плановый ремонт, замену расходников и так далее. Причем периодичность указана в руководстве по ремонту и эксплуатации для вашего автомобиля. Такая процедура как замена масла в коробке передач ВАЗ 2110 не отнимает много времени и сил. На это у вас уйдет около часа, но привлекать специалистов и платить им за это деньги не придется.

Основное

Часто, когда загорается лампочка давления масла на панели приборов, многие начинают все усложнять.Чего только они не делают: проверяют уровень масла, замеряют давление в системе смазки, пробуют заменить масло и даже промывают всю систему, но все оказывается тщетным. Результат прежний – красная лампочка как горела, так и горит ярким огнем.

Ваз 2112 датчик давления масла замена

Вот тут то и надо помочь нашему водителю, объяснив ему, что дело кроется в казалось бы, незначительной, но очень важной детали – датчике давления масла.Бывает и так, что при включении зажигания лампочка датчика давления масла или ДДМ, перестает гореть. И получается, что к одной проблеме, добавляется другая

Теперь нужно кроме замены ДДМ, еще и заменить саму лампочку, которая вышла из строя. Проверка ДДМ занимает всего пять минут,поэтому следует этому научиться. По крайней мере, так можно будет знать время, когда этот датчик нужно сменить. В данной статье будет рассказано и о том, как заменить этот самый прибор, сделав все надлежащим образом.Кстати, и сама замена датчика – дело плевое. Если знать все нюансы, то это займет не более 5 минут. Для начала нужно будет проверить состояние этого прибора и нужно ли его вообще менять? Как это сделать? Все просто.

Проверка ДДМ

Приступим:

Проверяем цепь, которая идет от ДДМ к контрольной лампе. Для этого нужно будет взять провод датчика и прислонить его к двигателю. Можно попросить помощника в этот момент посмотреть, а горит ли лампочка.

Если в этот момент лампочка погасла, значит, с проводами все в порядке.

Демонтируем ДДМ с автомобиля. Проводим визуальный осмотр. Нормальный и работающий ДДМ должен быть сухим.

Если датчик действительно сухой и на нем отсутствуют подтеки, значит, дело не в нем. Вот тут и следует проверить уровень масла и его качество, а при необходимости и сменить масляный фильтр, который также может представлять проблему. Если же датчик оказался в масле, то причина точно в нем. Купив новый ДДМ и заменив им старый, можно быстренько решить проблему.

Проверить датчик можно и другим, более надежным и проверенным способом. Для этого нужно вооружиться специальным прибором: манометром. Приступим:

• Вначале прогреваем двигатель до рабочей температуры, а затем глушим;
• ДДМ откручиваем с автомобиля;
• На его место вкручиваем специальный манометр;
• Провод, отвечающий за заземление манометра, цепляем за массу автомобиля;
• Теперь нужно будет соединить контрольный светодиод с выходом плюсом аккумуляторной батареи (для этого понадобится использовать дополнительные провода);
• Вновь заводим двигатель и давим на педаль газа так, чтобы обороты поднимались не резко, а плавно.
• Смотрим на манометр, показания которого, если дойдут до 1,2 или 1,6 бар, то светодиод должен будет погаснуть.

Но когда светодиод гаснет, то ДДМ рабочий и причину загорания лампочки нужно искать в другом. Для этого проводим следующие операции, благо есть манометр в руках:

нажимаем на педаль газа до тех пор, пока обороты мотора не достигнут 2000 об/мин;

Если давление показывает выше 2 бар, то продолжаем:

Еще больше увеличиваем обороты двигателя;

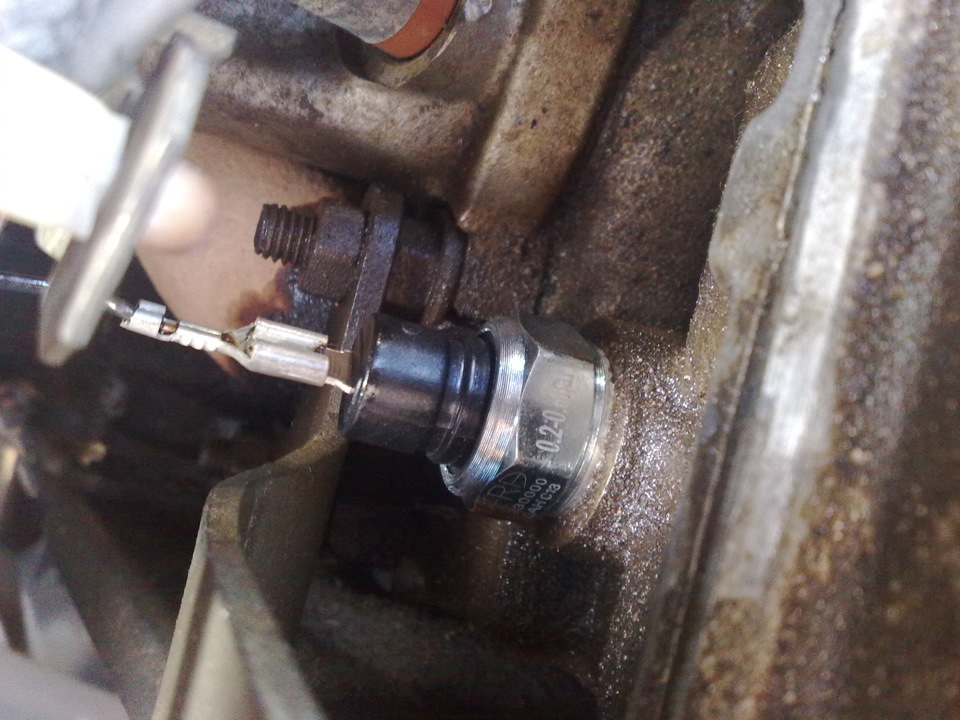

Местоположение ДДМ

Замена датчика давления масла ваз 2112

Действительно, для многих автомобилистов, даже с немалым стажем, это представляется загадкой. Где же находится этот самый прибор, от которого зависит многое? На ваз 2112 он стоит прямо на крышке распредвала, и замена его проводится в следующем порядке:

• вначале отсоединяется провод от прибора;
• затем нужно будет датчик открутить, используя ключ на 21;

Замена датчика давления масла на ваз 2112

извлекаем датчик.

устанавливаем новый датчик.

Но и тут не нужно спешить. Прежде, чем подсоединить к новому ДДМ провода, следует:

• Проверить контакты, которые обязательно должны быть идеально чистыми. Если они ржавые и грязные, то нужно их обработать наждачной бумагой.
• Посмотреть на уплотнение пыльника, которое должно быть обязательно целым.

Как проверить давление топлива в рампе — пошаговая инструкция

Основным показателем неисправности системы питания двигателя в автомобилях ВАЗ 2110, 2111 и 2112 является давление топлива в топливной рампе.

Так, если давление топлива недостаточное то возникают следующие признаки:

• двигатель останавливается на холостых оборотах;
• неустойчивая работа двигателя;
• пониженная или повышенная частота вращения коленвала на холостом ходу;
• плохая приемистость авто;
• провалы или рывки в работе двигателя во время его движения.

Первое что нужно сделать в таком случае — надежность электрических контактов системы впрыска, которые отвечают за подачу топлива в систему (форсунки, топливный насос).

Давление топлива в рампе можно проверить с помощью манометра со шлангом и переходником для подключения к рампе. Итак, перейдем непосредственно к самому процессу проверки давления:

1. Первое что нужно сделать — включить зажигание и подождать несколько секунд пока поработает бензонасос. Если вы не услышали звук работы бензонасоса — то следует проверить электроцепь питания насоса.

Примечание: если вы включали зажигание 3 раза подряд и при этом не включали стартер, то в очередной раз бензонасос может не сработать — это вполне нормально и не является неисправностью, он начнет работать уже одновременно с пуском двигателя.

1. Далее уменьшаем давление в системе питания. Для того чтобы проверить давление топлива в рампе необходимо подключить маноментр с пределом измерения не менее 5 кгс/см2.
2. Запускаем двигатель и проверяем давление.

Нормальное давление на холостом ходу должно быть около 300 кПа (3,0 кгс/см) для двигателей 2111 и 2112 и около 380 кПа (3,8 кгс/см2) для двигателей 21114 и 21124.

Низкое давление топлива может быть обусловлено несколькими причинами:

• неисправность топливного насоса;
• неисправность регулятора давления топлива.

• Глушим двигатель и снижаем давление в системе питания.
• Отсоединяем манометр от контрольного клапана рампы и заворачиваем колпачок клапана.

Регулятор коленвала

В зависимости от типа автомобиля, на 16- и 8-клапанном двигателе места расположения всех контроллеров могут быть разными. Тем не менее, все эти устройства объединяются в одну функционирующую систему, и регулятор коленчатого вала в этом случае — не исключение. Благодаря этому контроллеру электронная система управления двигателем «десятки» может самостоятельно выявить, в какой момент подавать бензин и искру через свечи зажигания для того, чтобы зажечь горючую смесь. Фактически, конструкция устройства представляет собой магнит, а также катушку из тонкой проводки.

Датчик коленвала имеет определенные преимущества:

1. Как показывает практика, на «десятках» этот регулятор может работать достаточно долго. Его ресурс эксплуатации не снижается даже в результате использования силового агрегата автомобиля при увеличенных нагрузках.
2. Регулятор коленвала работает совместно со шкивом этого вала.
3. Если устройство выходит из строя, запуск двигателя может быть невозможен. Либо же при поломке регулятора параметры оборотов будет снижены до 3.5 тысяч в минуту.

Данный контроллер устанавливается на масляном насосе, фактически на самом верху зубцов вала. Вернее, в одном миллиметре от зубчиков. Подробнее о том, как самостоятельно произвести замену данного контроллера, вы можете узнать из видео ниже (автор ролика — канал В гараже у Сандро).

Датчик давления масла ВАЗ 2110 –проверка, замена, дублирование

Иначе говоря при возникновении такой неприятности, после того как вы убедились в том, что уровень масла в системе находиться в пределах нормы и до выполнения достаточно трудоемкой процедуры контроля реального давления и проверки исправности масляного насоса – рекомендуется выполнить более доступные действия, позволяющие определиться с причиной проблемы.

При выходе на предельное значение контакты мембранного датчика давления масла ВАЗ 2110 размыкаются (а значит, лампочка загорается), отсюда становится понятным, что для проверки целостности цепи достаточно отсоединить от датчика сигнальный провод и прикоснуться им к ближайшей «массе». Если в таком положении лампа погасла – указанный провод в полном порядке.

Определенную информацию можно получить и при непосредственном осмотре датчика: его омасливание, наличие значительных загрязнений и окисление корпуса, повреждение и окисление контакта – все это может свидетельствовать о том, что причина неисправности кроется в самом датчике и при таких проявлениях он подлежит замене.

Если говорить непосредственно про технологическую операцию по замене датчика, то для ее выполнения достаточно иметь под рукой ключ на «21»

Обращается внимание на необходимость наличия в запасе запасного уплотнительного кольца, без замены которого добиться требуемой герметичности нового датчика, скорее всего, не удастся. Не забывайте, также, проверить целостность пылезащитного кожуха. Что касается вопроса, где находится датчик давления масла, то в данном случае все зависит от конкретной модели автомобиля

Так на ВАЗ 2110 и ВАЗ 2111, оснащенных восьмиклапанным двигателем, указанный сигнализатор можно найти с правой стороны блока двигателя, ниже уровня крышки клапанов и в непосредственной близости от щитка

Что касается вопроса, где находится датчик давления масла, то в данном случае все зависит от конкретной модели автомобиля. Так на ВАЗ 2110 и ВАЗ 2111, оснащенных восьмиклапанным двигателем, указанный сигнализатор можно найти с правой стороны блока двигателя, ниже уровня крышки клапанов и в непосредственной близости от щитка.

В свою очередь на ВАЗ 2112 с 16-ти клапанным мотором данный датчик размещен с левой стороны корпуса подшипников распредвалов. Впрочем независимо от модели авто датчики устанавливаются одни и те же и процесс их замены практически ничем не отличается.

Установка измерителя фактического давления масла

Конечно же, все проще, когда проблема с аварийной сигнализацией по давлению масла на ВАЗ 2110 возникает в городских условиях и ничего не мешает быстро добраться до гаража и без хлопот выполнить весь перечень работ, необходимый для устранения отказа. А вот что делать, если неприятность случилась на удаленной трассе и даже имеющийся в «загашнике» новый датчик не дает гарантии на полное решение проблемы (уж больно много брака среди этих элементов и в запасе рекомендуется иметь их несколько)? В такой ситуации неоценимую помощь способно оказать наличие в кабине дополнительного указателя реального давления масла, на основе показаний которого можно точно определить, стоит ли «бить в колокола» или нет.

Между тем, установить такой указатель на ВАЗ 2110 достаточно просто и для этого понадобиться приобрести:

• Переходник в виде тройника от ВАЗ 2106, позволяющий подать давление масла, как на дополнительный датчик, так и на сигнализатор;
• Дополнительный датчик давления;
• Указатель давления (опять-таки от ВАЗ 2106) который будет закреплен в салоне.

Для выполнения установку вспомогательного измерительного контура сигнализатор минимального давления масла снимаем и вместе с дополнительным датчиком закрепляем на переходнике/тройнике, не забывая установить две герметизирующие прокладки (обычно идут в комплекте к переходнику). Далее, полученную конструкцию в сборе вкручиваем в гнездо на двигателе, ранее предназначавшееся для сигнализатора.

Разъем стандартного датчика давления имеет четыре контакта и для его подключения прокладываем следующие провода:

1. +12В — от питания ламп габаритов (Ш2-8);
2. Общий минус «-» от ближайшей корпусной точки;
3. Сигнальный провод — протягиваем в салон, к месту размещения указателя;
4. Плюс на подсветку указателя — его также протягиваем к водительскому месту.

В некоторых вариантах указателей имеется в наличии свой индикатор аварийного давления и при желании можно получить дублированную предупреждающую сигнализацию.

Источник

Замена ДУМ

На практике замена ДУМ выглядит достаточно просто. Потому не спешите отвозить автомобиль на СТО и платить необоснованно большие деньги за услуги мастеров. Их работу вы вполне можете сделать сами, плюс серьезно сэкономить.

Следуйте пошаговой инструкции, чтобы ваш старый ДУМ ушел на заслуженный покой, а новый прибор принялся выполнять свои функции.

1. Поставьте автомобиль на смотровую яму. Альтернативой может послужить эстакада. Тут уже у кого что имеется.
2. Выключите зажигание, отключите питание от аккумуляторной батареи. Для этого достаточно отсоединить минусовую клемму на АКБ.
3. Снимите защиту двигателя. Если вы выполняли проверку, и она показала отсутствие работоспособности, тогда защиту у вас уже снята.
4. Возле масляного фильтра найдите наконечник провода, который следует снять с колодки датчика.
5. С помощью сухих тряпок без ворса очистите грязь, которая могла за время эксплуатации скопиться на поверхности вашего датчика.
6. С помощью торцевого ключа на 10 миллиметров демонтируется крепежный элемент, удерживающий измеритель уровня масла.

Отключаем ДУМ

1. Покачайте датчик руками из стороны в стороны, что позволит постепенно извлечь устройство из гнезда. Действуйте аккуратно, ибо в противном случае вы легко можете повредить поплавок.
2. Вооружитесь новым датчиком и поставьте его на место.
3. Сборка выполняется строго в обратной последовательности.
4. На завершающем этапе не забудьте проверить новое устройство в действии.

Отсоединение колодки проводов Важным элементом системы оповещения о нарушении работы смазочной системы двигателя является ДАДМ. Многие путают датчик аварийного давления масла с обычным измерителем давления. Не стоит этого делать, поскольку устройства совершенно разные.

ДАДМ состоит из корпуса, внутри которого находится мембрана и передатчик, то есть механизм передачи информации. Мембрана способна выгибаться, менять свое положение, замыкая и размыкая контакты.

Способы проверки

1. Чтобы удостовериться в работе аварийного измерителя, следует снять старый и поставить на его место новый. Но для этого под рукой следует иметь запасной датчик.
2. Если его нет, вооружитесь манометром. Датчик поставьте на место и заведите мотор. При холостых оборотах манометр должен показывать минимум 0,65 кг/см2. Если показатель оказался таким, с давлением в системе все нормально, потому ДАДМ просто вышел из строя и нуждается в замене.
3. Существует еще один, народный метод проверки ДАДМ. Он актуален для тех случаев, когда красная лампочка аварийного уровня масла загорелась в дороге, когда под рукой нет ни манометра, ни запасного измерительного устройства. Вам потребуется снять измеритель, и покрутить стартер без запуска двигателя. Из гнезда устройства должно при этом политься масло. Если так и случилось, значит, давление в системе нормальное, и минимум до гаража или ближайшего СТО добраться вы сможете.

Замена

Замену ДАДМ выполнить, наверное, проще, чем в случае с ДУМ:

• Снимите декоративную накладку, которая располагается на двигателе вашего ВАЗ 2114;
• Отыщите верхнюю часть устройства, снимите пыльник;
• Под ним располагается питательный провод;
• Демонтируйте провод;
• Теперь можно выкрутить аварийный датчик из блока силового агрегата, после чего поставить на его место новый.
