Секреты подкапотного пространства легендарного автомобиля ваз-2170 приора с 16 клапанами

Предохранитель

Предохранитель – это электрический коммутационный аппарат, предназначенный для защиты электрических цепей, путем обрыва цепи вследствие разрушения его или отключения при протекании через него тока превышающего допустимые значения.

Предохранители бывают нескольких видов и используются во всех электрических цепях для защиты автомобилей от коротких замыканий (КЗ). Они классифицируются по номинальному току плавкой вставки.

Плавкая вставка — это часть предохранителя, которая разрушается под воздействием электрического тока.

Номинальный ток – это ток предохранителя при котором, плавкая вставка будет работать неограниченное время, и не будет подвержена разрушению.

Принцип работы предохранителя

При использовании предохранителя в электрической цепи рабочий ток проходящий через предохранитель не превышает его номинальный ток – это является его нормальной работой. Но как только в электрической цепи появляется ток, превышающий безопасные допустимые значения в этой цепи, регулируемые предохранителем, то плавкая вставка, под воздействием тока превышающего номинальный ток вставки, начинает плавиться и разрушаться вследствие чего электрическая цепь разрывается.

Восстановить электрическую цепь можно заменой предохранителя, но только после того как будет найден виновник повышенного тока в этой электрической цепи. В противном случае новый предохранитель так же перегорит.

Инструмент

Нужный инструмент для выполнения работ:

• Полный набор отвёрток, чтобы подходили для любых видов саморезов, винтов в машине
• Набор ключей торцевых либо головка с трещоткой
• Набор рожково накидных ключей. Бывает, что они не применяются, но все же желательно наличие
• Строительный фен, так как при монтаже толстые вибропоглощающие детали на сложных криволинейных поверхностях всегда рекомендуют нагревать материалы
• Ножницы и канцелярский нож, детали по форме довольно просты, доработки не требуют, но при неаккуратном вырезании, с расположением деталей при монтаже может понадобиться их подрезка
• Валик монтажный — применяется для монтажа (прокатки) вибропоглощающих материалов, без его использования сильно снижается эффект и прочность крепления всех смонтированных деталей
• Хлопчатобумажные перчатки – руки надо беречь
• Чистая ветошь и обезжириватель (спирт, либо Уайт-спирит), так как все поверхности, на которых будут смонтированы детали, надо предварительно очистить от ржавчины, пыли и грязи, затем обезжирить и высушить
• Мусорные мешки – с деталей часто удаляется антиадгезивная бумага (пленка), будет выкидываться использованная ветошь, старая (штатная) шумка
• Температуру в помещении следует поддерживать 16 градусов, пластичность материалов, поглощающих вибрации при низких температурах снижается и монтаж при этом затрудняется
• Нужно обеспечить свободный доступ ко всем отсекам автомобиля, полностью открыть двери, крышки капота и багажника(см.Шумоизоляция багажника в комплексе мер по снижению шума в салоне). Рекомендуется оставить свободное пространство около метра вокруг всего автомобиля
• Существенно облегчат работу наличие полок либо мест для складирования снятых деталей на период монтажа

Особенности кузовов «ладовских» моделей

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Раз уж начали с КЖ, то продолжим эту тему

У каркаса «ладовских» моделей без вклеенных стекол КЖ составляет 14 тыс. Н*м/градус, что является очень хорошей отметкой. А со стеклами этот показатель еще выше

Раз уж начали с КЖ, то продолжим эту тему. У каркаса «ладовских» моделей без вклеенных стекол КЖ составляет 14 тыс. Н*м/градус, что является очень хорошей отметкой. А со стеклами этот показатель еще выше.

Особенно хорошими получились испытания кузова Лада в задней части. Так, в проеме задней двери после жесткого теста на давление по диагонали перемены прописались всего в 1,5 мм, тогда как на большинстве иномарках этот же показатель составил 5-6 мм.

Кузовная схема Лада Ларгус и других аналогичных моделей в корне откликается с действующими евростандартами в плане защиты пассажиров и водителя. Подрамник спереди на «ладовских» моделях является одним из важнейших кузовных элементов, отвечающих за этот показатель. Он даже считается вспомогательным лонжероном, заметно увеличивающим прочность кузова, а также вбирающим в себя ударную силу.

Высокая КЖ «ладовского» кузова оказывает благоприятный эффект и для получения качественного звукового комфорта в автосалоне. На ухабах и кочках каркас не закручивается, никаких деформаций или аномалий между интерьерными и кузовными элементами не происходит, что в итоге положительно сказывается на отсутствие скрипов.

Множество оригинальных деталей, взаимозаменяемость элементов интерьера между «ладовскими» моделями, увеличение некоторых частей кузова – все это пошло только в плюс. В частности, увеличение некоторых кузовных элементов привело к уменьшению их количества, что уменьшило время на производство и положительно сказалось на характеристиках.

Лада Ларгус

Назван бюджетным универсалом с повышенной проходимостью. Собран кузов на базе Дасиа/Рено Логан. Автомобиль изначально адаптирован под рынок восточно-европейских стран.

Еще в базовой версии Логана инженеры предприняли эффективные меры по усилению антикор защиты, используя защитные вставки для колесных арок. Кроме того, антикор- и антиграв защита установлена на больших, чем прежде (у «самаровцев») площадях, с более толстым слоем мастики.

Вот еще нововведения:

• Моторный отсек хорошо защищен. Использована грамотно дополнительная защита;
• Повышен показатель усиления подвески спереди. Этого удалось достичь за счет использования рычагов;
• Бачок омывателя стал крупнее и вмещает больше жидкости;
• Колеса получили защитные фартуки;
• Изменение получило торпедо;
• Модернизированы бампер и решетка радиатора.

Примечательно, что универсал выполнен в 2-х кузовных вариантах: 5-местном и 7-местном. Кроме того, выпускается еще и фургон. Цена на автомобили невысока – всего 350 тыс. рублей и неплохой комфорт. Если сравнивать с иномарками, то по стоимости небо и земля.

В целом экстерьер Ларгус выполнен таким образом, что это дает возможность по праву называть автомобиль вместительным. Большая семья вместе с сумками и чемоданами, а также домашними животными спокойно помещаются внутри. Что касается дизайна, то обилие прямых линий придают автокару некую стремительность и динамизм немного неповоротливому семейному универсалу.

Высота с рейлингами 167 см, что на 10 см больше, чем у Дасии Логан. Остальные размеры тоже вполне индивидуальны и «никого» не копируют.

«Седановская» версия

Начнем с седана:

• Из нового семейства автомобилей Калина, производится АвтоВаз;
• Современная элегантная внешность и комфортный салон называют первопричинами хорошей продаваемости седана;
• Отличается неплохой управляемостью на высоких скоростях;
• Неплохо маневрирует в городском ритме движения;
• Практичен и невероятно удобен для ежедневной эксплуатации;
• Кузов седана получил клиновидные линии силуэта, визуально создавая образ сильного, брутального авто;
• В багажном отсеке увеличен угол открывания на 120 градусов, что облегчает задачу погрузки. Внутри багажника производитель грамотно предусмотрел специальные петли, позволяющие закреплять перевозимые грузы.

Проверка автомобиля

Для обеспечения безопасности движения и увеличения срока службы автомобиля необходимо периодически проводить наружный и внутренний осмотр автомобиля. Продолжительность осмотра зависит от того, насколько хорошо вы знаете свой автомобиль и как часто им пользуетесь. В процессе эксплуатации своего автомобиля вы узнаете о темпах расходования масла в двигателе и коробке передач, тормозной и охлаждающей жидкости, надежности работы различных систем и приборов. Это позволит вам в дальнейшем планировать свои действия и время на осмотр автомобиля. Например, если выяснилось, что двигатель достаточно интенсивно (пусть и в пределах нормы) расходует масло, то контролировать уровень масла в поддоне картера двигателя следует чаще. Если же расход масла двигателем вашего автомобиля невелик и за месяц видимого изменения уровня масла нет, можно ограничиться ежемесячной проверкой. Чем привычнее станут для вас действия по осмотру автомобиля, тем меньше времени вы будете на них тратить. Однако, если возникнут трудности в самостоятельном обслуживании автомобиля или появятся подозрения на предмет его неисправности — необходимо обратиться в один из сервисных центров по обслуживанию данной модели авто. Источник

Расположение узлов и агрегатов (вид снизу): 1 — брызговик силового агрегата; 2 — коробка передач; 3 — растяжка передней подвески; 4 — привод левого колеса; 5 — рычаг передней подвески; 6 — штанга стабилизатора поперечной устойчивости; 7 — тяга управления коробкой передач; 8 — реактивная тяга механизма управления коробкой передач; 9 — трубки системы питания и тормозной системы; 10 — дополнительный глушитель системы выпуска отработавших газов; 11 — регулятор давления в гидроприводе тормозных механизмов задних колес; 12 — топливный бак; 13 — балка задней подвески; 14 — основной глушитель системы выпуска отработавших газов; 15 — ниша в днище багажника для запасного колеса

Вид снизу на переднюю часть автомобиля (брызговик силового агрегата для наглядности снят): 1 — тормозной механизм переднего колеса; 2 — поддон картера двигателя; 3 — генератор; 4 — поперечина передней подвески; 5 — стартер; 6 — коробка передач; 7 — привод левого колеса; 8 — штанга стабилизатора поперечной устойчивости; 9 — тяга управления коробкой передач; 10 — реактивная тяга механизма управления коробкой передач; 11 — труба дополнительного глушителя; 12 — привод правого колеса; 13 — растяжка передней подвески; 14 — рычаг передней подвески

Cнаружи автомобиля проверяем: – давление воздуха в шинах: осматриваем их на предмет повреждений; – затяжку болтов крепления колес; – исправность приборов освещения и сигнализации. Проверку работы сигналов торможения можно выполнить без помощника, нажав на педаль тормоза и наблюдая в зеркало заднего вида за отражением света сигналов от стены, например гаража; – отсутствие следов подтекания масла, охлаждающей жидкости, топлива и тормозной жидкости.

В моторном отсеке проверяем: – уровень масла в двигателе; – уровень масла в коробке передач; – уровень охлаждающей жидкости в расширительном бачке системы охлаждения; – уровень тормозной жидкости в бачке гидропривода тормозов; – наличие жидкости в бачке омывателя ветрового стекла; – натяжение ремня привода генератора; – состояние и крепление клемм проводов аккумуляторной батареи.

В салоне автомобиля проверяем: – исправность вакуумного усилителя тормозов; – работу приводов сцепления и коробки передач; – величину хода рычага стояночного тормоза; – исправность звукового сигнала; – исправность очистителя и омывателя ветрового стекла; – исправность контрольно-измерительных приборов; – уровень топлива в баке; – регулировку зеркал заднего вида; – исправность механизмов блокировки дверных замков.

Блоки реле и предохранителей на автомобиле LADA Priora

Легковой автомобиль ВАЗ Приора, независимо от типа установленного двигателя, оснащается несколькими распределительными коробками. Они расположены под капотом и в салоне машины. Применение нескольких коробок позволило развести цепи с большими и малыми силами тока. Кроме того, установлены отдельные малогабаритные монтажные блоки, внедренные по мере расширения комплектации.

Главный блок силовых предохранителей

Силовые цепи автомобиля защищены вставками, установленными на положительной клемме аккумуляторной батареи. Блок предназначен для сохранности цепей с максимальными токами. Чтобы получить доступ к предохранителям, необходимо снять пластиковую крышку, это возможно сделать без помощи инструментов.

Схема блока и его расположение в автомобиле

Выведение наиболее мощных цепей на Лада Приора в отдельный блок, расположенный близко к батарее, обеспечило максимальную защиту электрики автомобиля от перегрузок.

Расположение и обозначение вставок указано на фото. В зависимости от года выпуска и установленного оборудования возможна установка предохранителей отличного номинала.

Расшифровка обозначений предохранителей

Назначение и номинал вставок главного блока.

Приведенная схема предохранителей Лады Приоры актуальна для машин без антиблокировочной системы тормозов. Введение гидроэлектронного блока на авто серии Приора-2 привело к изменению назначения вставок.

Назначение предохранителей на аккумуляторе для машин Приора с АБС (начиная от ближнего к клемме):

Реле и предохранители в салоне

В состав блока входят предохранители, несколько реле, а также пинцет, предназначенный для упрощения процедуры замены сгоревших вставок. Наполнение устройства зависит от комплектации автомобиля.

Блок расположен в пластиковом каркасе приборной панели в нижней части со стороны водителя. Коробка снаружи закрыта съемной крышкой, установленной вокруг рулевой колонки, и зафиксирована на трех замках, размещенных по нижней кромке. Для снятия крышки требуется повернуть фиксаторы на 90 градусов и демонтировать элемент с защелок, потянув его на себя.

На автомобилях номиналы предохранителей могут отличаться в зависимости от года выпуска машины и комплектации. Для определения значения плавкой вставки следует использовать инструкцию по эксплуатации Лада Приора.

При ремонте предохранителей необходимо учитывать, что инструкция к машине Лада Приора меняется несколько раз в год. Не рекомендуется пользоваться мануалом от другого автомобиля.

Как самому сменить предохранитель

При такой незначительной поломке, как сломавшийся предохранитель, необязательно сразу же обращаться в ближайший технический сервис. Если вы хоть немного разбираетесь в этом, рекомендуем произвести все ремонтные работы самому. Это сделать очень просто и быстро, если следовать нашей подробной инструкции.

Итак, для начала необходимо сделать следующее:

1. Поверните 3 замка, которые находятся на блоке.
2. Избавьтесь от фиксаторов и извлеките его.
3. Специальным пинцетом либо другим удобным предметом возьмите нужный предохранитель и выньте его из разъема.
4. Произведите установку нового устройства в тот же разъем.

Примечательно, что небольшие реле в блоке также можно вынимать специальным пинцетом. Однако остальные реле придется вынимать только руками.

Стоит отметить, что ошибиться при установке очень сложно, так как предохранители имеют разный номинал и отличные цвета. Помимо этого, на устройство нанесены числовые значения силы тока.

Данная статья должна помочь начинающим автомобилистам понять, где находится блок предохранителей на данном авто, а также быстро и без проблем произвести смену.

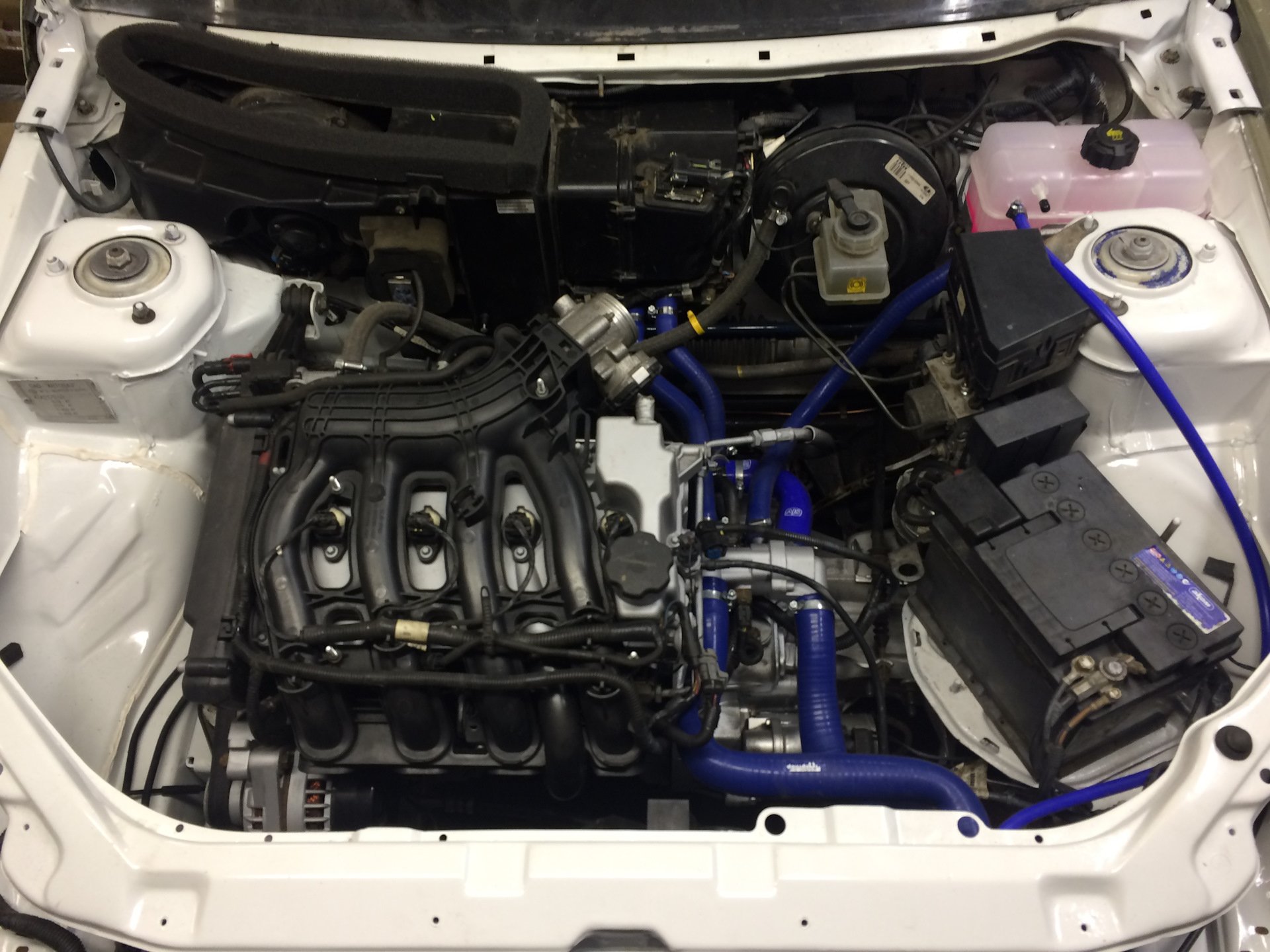

Подкапотное пространство автомобиля (кожух двигателя для наглядности снят): 1 — катушки зажигания; 2 — крышка маслозаливной горловины; 3 — бачок гидропривода тормозов; 4 — монтажный блок силовых предохранителей; 5 — монтажный блок предохранителей и реле; 6 — расширительный бачок системы охлаждения; 7 — бачок омывателя ветрового стекла; 8 — аккумуляторная батарея; 9 — воздушный фильтр; 10 — указатель уровня масла в двигателе (измерительный щуп); 11 — генератор; 12 — ремень привода вспомогательных агрегатов

Вид снизу на автомобиль (брызговик силового агрегата для наглядности снят): 1 — ниша для запасного колеса; 2 — основной глушитель; 3 — топливный фильтр; 4 — балка задней подвески; 5 — трос стояночного тормоза; 6 — топливный бак; 7 — дополнительный глушитель; 8 — металлокомпенсатор; 9 — привод переднего колеса; 10 — поддон картера двигателя; 11 — коробка передач

Вид снизу на переднюю часть автомобиля (брызговик силового агрегата для наглядности снят): 1 — тормозной механизм переднего колеса: 2 — растяжка передней подвески; 3 — компрессор кондиционера; 4 — поддон картера двигателя; 5 — поперечина передней подвески; 6 — стартер; 7 — коробка передач; 8 — привод левого колеса; 9 — рычаг передней подвески; 10 — штанга стабилизатора поперечной устойчивости; 11 — тяга управления коробкой передач; 12- реактивная тяга механизма управления коробкой передач; 13 — труба дополнительного глушителя; 14 — катколлектор; 15 — привод правого колеса

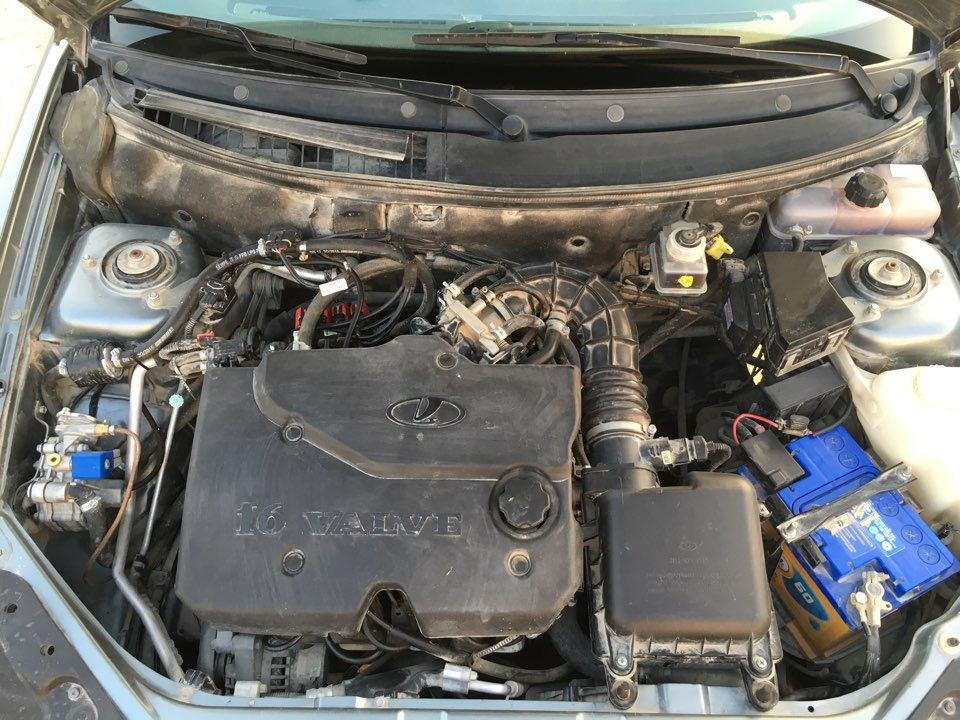

Подкапотное пространство автомобиля: 1 — двигатель; 2 — бачок гидропривода тормозной системы; 3 — расширительный бачок системы охлаждения; 4 — бачок омывателя ветрового стекла; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — крышка маслозаливной горловины; 8 — указатель уровня масла в двигателе

ВАЗ 2170 (Приора) 2004+ Общие сведения об автомобиле

Автомобиль малого класса ВАЗ-2170 Lada Priora с четырехдверным кузовом типа седан (по международной классификации класс С) предназначен для эксплуатации при температуре окружающего воздуха от –40 до +50 °С на дорогах общего пользования с твердым покрытием. Автомобиль Lada Priora оснащают расположенным поперек моторного отсека инжекторным 16-клапанным двигателем мод. ВАЗ-21126-00 рабочим объемом 1,6 л. Двигатель оснащен системой распределенного впрыска топлива и каталитическим нейтрализатором отработавших газов, конструктивно выполненным в едином блоке с выпускным коллектором (катколлектор). Кузов несущий, цельнометаллический, сварной конструкции, c навесными дверьми, передними крыльями, капотом и крышкой багажника. Место водителя автомобиля Lada Priora в штатной комплектации оборудовано подушкой безопасности, в вариантном исполнении — и подушкой безопасности переднего пассажира, а также передними ремнями безопасности с преднатяжителями и ограничителями нагрузки, что значительно уменьшает вероятность и тяжесть ранений головы и грудной клетки при дорожно-транспортном происшествии.

Элементы подкапотного пространства автомобиля ВАЗ 2170 Лада Приора даны на рис. 1.2, расположение основных узлов и агрегатов показано на рис. 1.3 и 1.4.

Трансмиссия выполнена по переднеприводной схеме с приводами ведущих колес разной длины. Передняя подвеска независимая, пружинная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками. Задняя подвеска полузависимая, рычажно-пружинная, с гидравлическими амортизаторами. Тормозные механизмы передних колес дисковые, с плавающей скобой, задних колес барабанные. В вариантном исполнении автомобили Lada Priora оснащают антиблокировочной системой тормозов, предотвращающей блокировку колес во время торможения и сохраняющей управляемость и курсовую устойчивость. Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня–рейка, с электромеханическим усилителем, изменяющим передаваемый крутящий момент в зависимости от скорости автомобиля. Автомобили Lada Priora комплектуют системой дистанционного управления блокировкой или разблокировкой замков дверей (в вариантном исполнении и блокировкой замка крышки багажника) с одновременным включением или выключением режима охраны автомобиля. Кроме того, предусмотрены дистанционное включение тревожной сигнализации при нарушениях зон охраны автомобиля и блокировка всех дверей нажатием клавиши из салона автомобиля. В эту систему входит также электронная система блокировки двигателя (иммобилизатор), обеспечивающая дополнительную защиту от несанкционированного пуска двигателя.

Габаритные размеры автомобиля показаны на рис. 1.1, технические характеристики приведены в табл. 1.1.

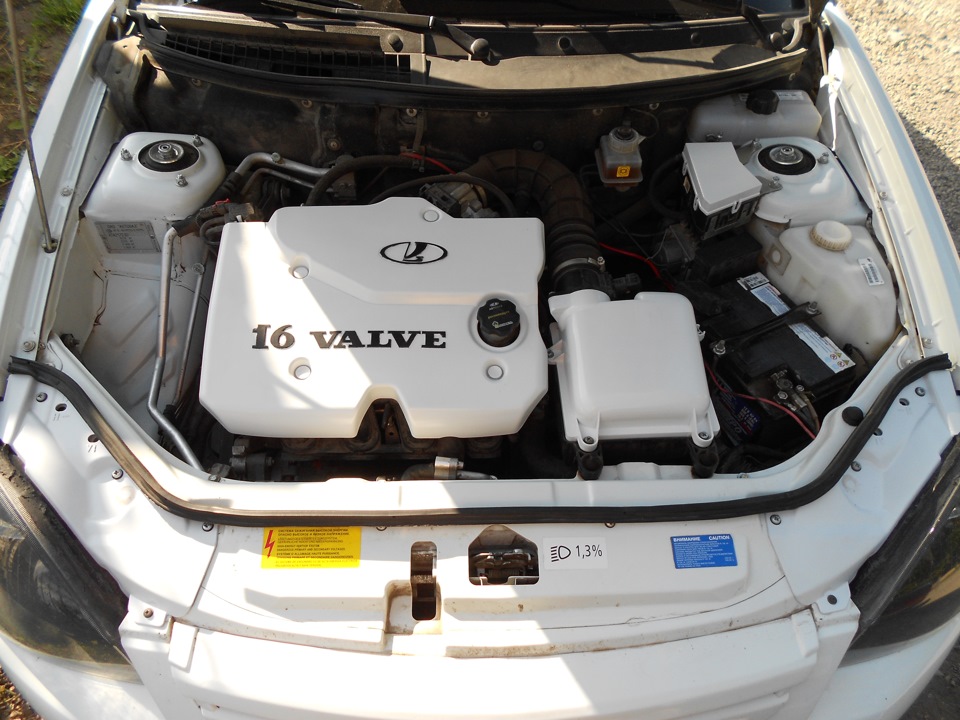

Рис. 1.2 . Подкапотное пространство автомобиля: 1 – двигатель; 2, 14 – опоры силового агрегата; 3 – рулевой механизм; 4 – дроссельный узел; 5 – бачок главного тормозного цилиндра; 6 – расширительный бачок системы охлаждения двигателя; 7 – основной блок предохранителей; 8 – бачок омывателя; 9 – аккумуляторная батарея; 10 – воздушный фильтр; 11 – датчик массового расхода воздуха; 12 – тревожный сигнал; 13 – генератор; 15 – упор капота

Элементы подкапотного пространства автомобиля ВАЗ-2170 Lada Priora даны на рис. 1.2, расположение основных узлов и агрегатов показано на рис. 1.3 и 1.4.

Рис. 1.3 . Расположение основных узлов агрегатов автомобиля (вид снизу спереди, брызговик двигателя снят): 1, 3, 13 – опоры силового агрегата; 2 – генератор; 4 – радиатор системы охлаждения двигателя; 5 – электровентилятор системы охлаждения двигателя; 6 – стартер; 7 – поперечина передней подвески; 8 – кронштейн растяжки передней подвески; 9 – растяжка передней подвески; 10 – амортизаторная стойка передней подвески; 11 – стойка стабилизатора; 12 – левый привод переднего колеса; 14 – коробка передач; 15 – приемная труба дополнительного глушителя; 16 – масляный картер двигателя; 17 – катколлектор; 18 – правый привод переднего колеса; 19 – стабилизатор поперечной устойчивости; 20 – рычаг передней подвески; 21 – тормозной механизм переднего колеса

Рис. 1.4 . Расположение основных узлов агрегатов автомобиля (вид снизу сзади): 1 – сепаратор; 2 – основной глушитель; 3 – амортизаторные стойки задней подвески; 4 – ниша запасного колеса; 5 – наливная труба топливного бака; 6 – балка задней подвески; 7 – топливный бак; 8 – фильтр тонкой очистки топлива; 9 – подушки подвески системы выпуска отработавших газов; 10 – регулятор давления тормозных сил

Таблица 1.1 Технические характеристики автомобилей

Тюнинг и замена центральной консоли на Лада Приора и Калина

Современные версии автомобилей поставляются на рынок с рестайлинговой версией приборки. Здесь относительно старого поколения появилась навигация и жидкокристаллический дисплей. Установка обновленного щитка требует таких действий.

Подбор необходимой версии

Существует всего две разновидности обновленных конструкций с CAN шиной и без нее. Нюансом считается то, что версии полностью идентичны по внешнему виду. Для того чтобы узнать какая разновидность подойдет, требуется проверить дату выпуска автомобиля. Машины, произведенные до 06, 2012 не оборудованы подобной технологией.
Артикулы новых приборок с навигацией такие:

• 2170-3801010-50 без CAN;
• 2170-3801010-60 с CAN.

Также в комплекте необходимо докупить навигационную антенну и подрулевой переключатель соответствующей конструкции.

Нюансы монтажа

Для версий Лада Калина все приборки не оборудованы CAN модулем. Также и старое поколение Приоры. Здесь монтаж выполняется без переделок и нюансов – достаточно выщелкнуть старую панель, снять клеммы, смонтировать новый комплект на стоковые крепежи. Далее требуется установить на крыше навигационную антенну и подключить ее в соответствующий разъем.
Второй случай – старая панель с CAN блоком, но без навигации заменяется на аналог. Здесь необходимо переставить контактные разъемы штатной проводки с позиции 10-11 на гнезда №28-29. В случае некорректной работы приборов, замененные провода меняются между собой местами.
После выполнения ремонта счетчики должны обнулиться.

Дополнительные опции и модификации для оптимизации производительности

Приора 16 клапанов уже имеет хорошие характеристики производительности, но для тех, кто хочет еще большей мощности и улучшенной динамики, существуют различные дополнительные опции и модификации. В данной статье мы рассмотрим несколько из них:

1. Установка спортивного воздушного фильтра

Замена стандартного воздушного фильтра на спортивный позволяет увеличить приток воздуха в двигатель и улучшить его работу. Это помогает увеличить количество горючей смеси, поступающей в цилиндры, что в свою очередь может повысить мощность автомобиля.

2. Использование спортивного выхлопного тракта

Замена стандартного выхлопного тракта на спортивный может улучшить выхлопные характеристики двигателя. Спортивный выхлопной тракт обладает меньшим сопротивлением для отходящих газов, что улучшает отток и позволяет двигателю работать более эффективно.

3. Установка чип-тюнинга

Чип-тюнинг – это изменение программного обеспечения двигателя для улучшения его производительности. После чип-тюнинга можно ощутить увеличение мощности, улучшение отзывчивости и динамики автомобиля. Однако, при установке чип-тюнинга необходимо быть внимательным и выбирать надежного специалиста, чтобы избежать негативных последствий для двигателя.

4. Использование высококачественного топлива

Использование топлива с более высоким октановым числом может помочь достичь лучшей производительности двигателя. Высококачественное топливо снижает риск детонации и повышает эффективность сгорания горючей смеси в цилиндрах. Это может привести к улучшению мощности и динамики автомобиля.

Важно помнить, что все дополнительные опции и модификации могут повлиять на гарантию автомобиля. Поэтому перед их установкой рекомендуется проконсультироваться с авторизованным сервисным центром и убедиться, что они не нарушают условия гарантии
