Как прозвонить снятый автомобильный генератор?

Как проверить статор генератора на целостность его обмотки

Перед тем, как проверить обмотку генератора тестером, необходимо, прежде всего, осмотреть его на наличие внешних повреждений изоляции, прожигов в обмотке, возникающих в результате коротких замыканий. При обнаружении видимых глазу повреждений статор нужно заменить. Если внешних повреждений не обнаружено, то приступаем к пошаговой проверке целостности обмотки статора при помощи омметра.

Статор должен быть отсоединен, выводы обмотки не должны контактировать друг с другом.

Требуется проверить:

• отсутствие обрыва цепи обмотки
• отсутствие замыкания обмоток с корпусом.

Ставим омметр на прозвон и измерение сопротивления.

В первом случае наконечники омметра соединяются поочередно с каждым из трех выводов обмотки. При неисправной обмотке контрольный прибор покажет бесконечное сопротивление (т.е. единицу в левом разряде цифрового мультиметра и максимальное отклонение вправо, если мультиметр аналоговый).

Существует две принципиальные схемы как подключить генератор к сети дома — с перекидным рубильником или же через автоматическое управление. При этом очень важным является соблюдение установленных правил безопасности при эксплуатации домашних электростанций.

Вместе с проверкой генератора зачастую приходится тестировать на работоспособность аккумулятор автомобиля. Со всеми методиками проверки можно ознакомиться здесь.

Во втором случае наконечники омметра соединяются с выводом обмотки и с корпусом статора. При наличии замыкания контрольный прибор должен показывать малое сопротивление.

Исправный статор, таким образом, в этих двух тестах должен показать малое сопротивление в первом случае и бесконечно большое – во втором.

Причины неисправности генератора

Понять, что преобразующее энергию устройство сломалось, можно по некоторым признакам. О возможных проблемах с генератором рассказывает автомеханик Василий Смирняев:

Что будет происходить при неполадках во время движения:

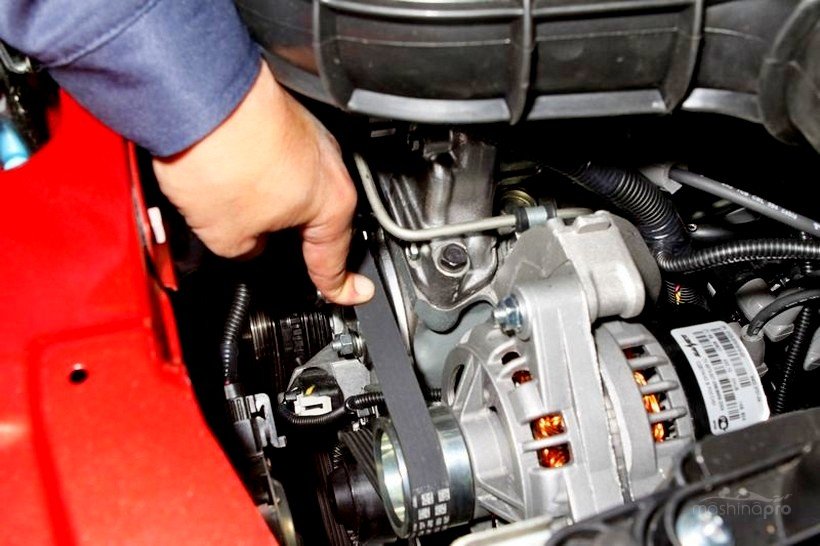

• приводной ремень начнет свистеть;
• из-под капота станут доноситься воющие, жужжащие звуки от электрики;
• приборная панель замерцает;
• свет от фар станет тусклым.

При запуске двигатель будет плохо работать. На приборной панели появится значок «Перезарядка». В этом случае мотор будет работать, пока аккумулятор не разрядится до 8 В.

Если на капоте возникнут признаки ржавчины, значит электролит из аккумулятора начал вытекать. Горелый запах в салоне станет дополнительным свидетельством о проблемах с генератором.

Причинами проблем с преобразующим устройством становятся:

• разрушение приводного ремня от перегрева;
• стирание подшипников;
• неполадки со стабилизатором напряжения;
• износ щеток;
• короткое замыкание обмотки ротора;
• перезагрузка аккумулятора.

Каждый воздействующий фактор изучают сначала визуально, затем в разборе, с помощью мультиметра». Прибором проще исследовать агрегат, если его снять с автомобиля. Регулировки напряжения от 0 до 16 В будет достаточно для определения проблемы.

Как выявить неисправность генератора

Что происходит, если генератор неисправен, какие признаки говорят об этом, как исправить и почему современные дорогие автомобильные генераторы гораздо надежнее своих более простых предшественников?

Мы назовем основные симптомы и типичные дефекты и объясним, как можно легко проверить качество работы автогенератора самостоятельно.

В каждой машине есть генератор, который вырабатывает электричество. Современный генератор переменного тока снабжает необходимой энергией многочисленных потребителей в автомобиле. Хотя генераторы в идеале должны служить столько же, сколько будет жить автомобиль, дефекты в них не редкость. Но не всегда сам генератор является причиной проблемы с нехваткой электроэнергии.

Осмотр подшипников

Подшипник представляет собой механическую деталь, неисправность которой заключается в изменении ее физических свойств. Это могут быть коррозии, трещины, износы, повреждения, наличие люфта, затруднение вращения. Внешним признаком проблемы с подшипником генератора является издаваемый генератором гул и шум.

В этом случае задний подшипник извлекается и изучается на наличие вышеупомянутых дефектов детали. Кольцо подшипника должно иметь свободное вращение без создания посторонних шумов.

Если говорить об автомобильном генераторе, то его передний подшипник обычно вмонтирован в крышку. Проверка осуществляется по аналогичному принципу, вращая крышку и удерживая центр. Подшипник не должен заедать или шуметь.

Подшипник с плохим вращением или наличием отклонение по оси вращения подлежит замене.

Таким образом, проверка генератора на работоспособность не представляет собой большой сложности. Главное — понимать сущность происходящих в устройстве процессов. Принципиальные проблемы, которые случаются с генератором, просты и стандартны. Вооружившись мультиметром и полученными знаниями, вы без труда сможете найти в генераторе неисправность.

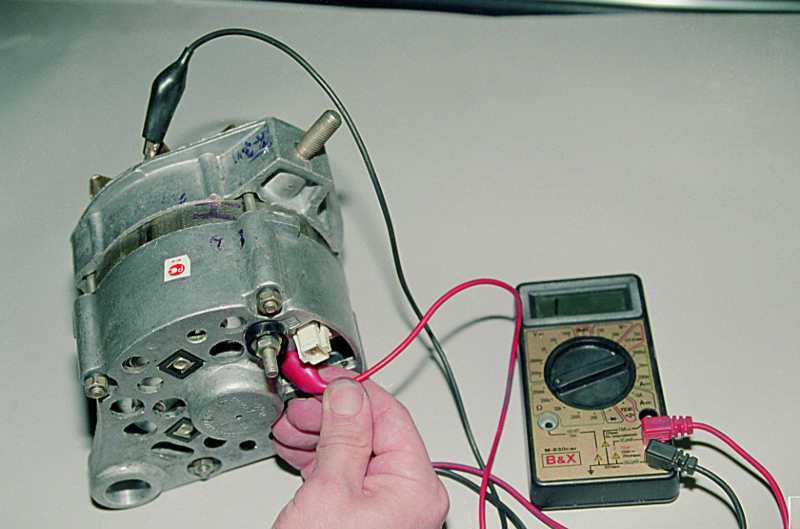

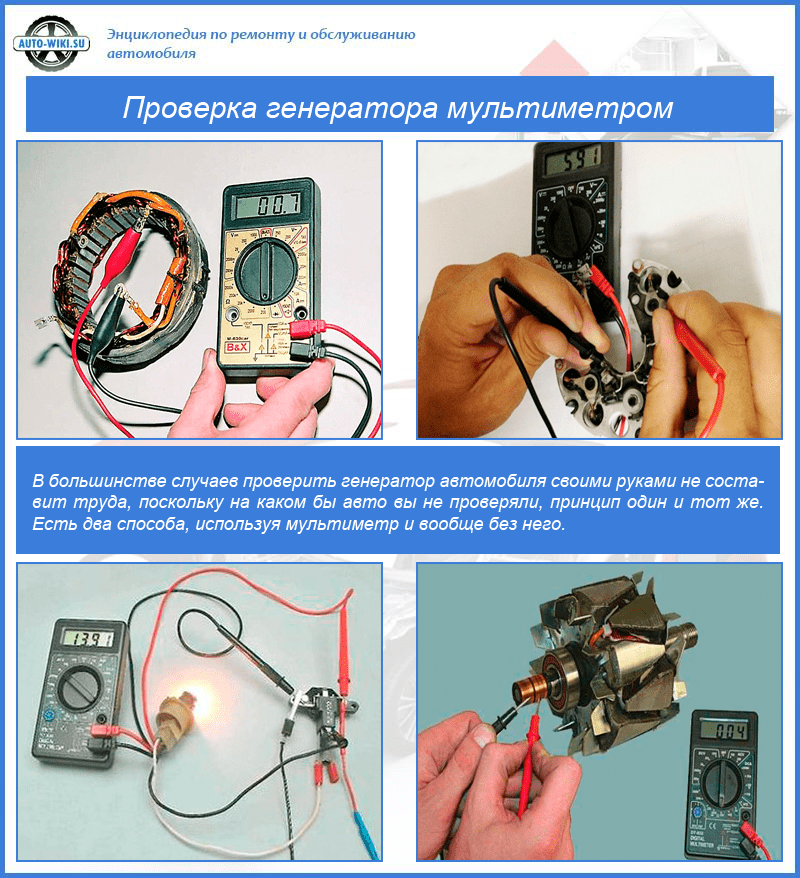

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

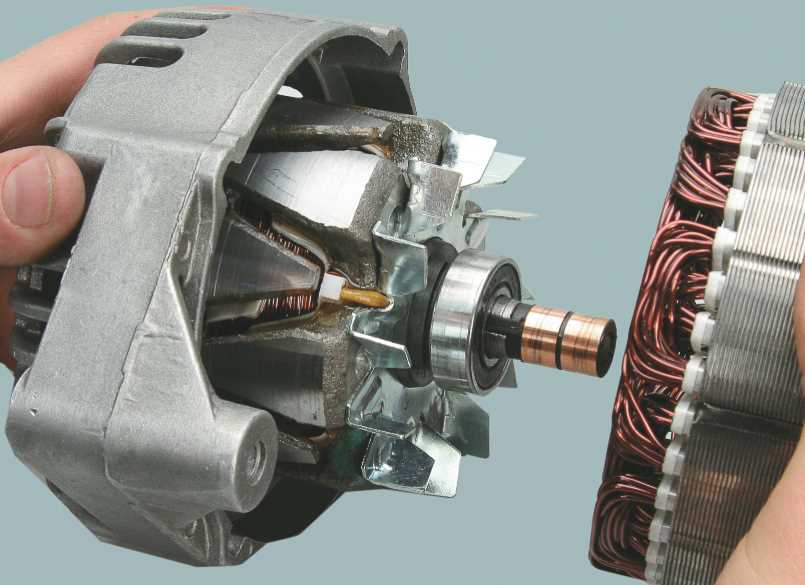

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Перезаряд батареи

Однако зачастую идет не «недозаряд» и «перезаряд». из аккумулятора выкипает и батарея также выходит из строя, в этом также нет ничего хорошего.

Первым признаком будут белые подтеки на АКБ, сверху, значит — электролит банально закипает и испаряется. То есть аккумулятор зарядился, а генератор все равно его «хреначит» заряжает. Здесь скорее всего вышел из строя реле-регулятора.

Есть только два устройства, обеспечивающие работоспособность системы зажигания автомобиля. Аккумуляторная батарея и генератор. Они функционируют в паре, дополняя друг друга.

Любой из этих приборов может на короткое время работать отдельно от второго. Допускается какое-то время проехать с неисправным генератором, до разрядки аккумулятора.

Также, искра в зажигании может поддерживаться только генератором, однако возникает проблема первого старта мотора – без АКБ коленвал не провернуть.

Причем согласованная работа будет нарушена не только при поломке генератора. Если вырабатываемое напряжение отклонится от нормы, аккумулятор не будет заряжаться, а электросистемы автомобиля либо не запустятся, либо выйдут из строя.

Как проверить генератор своими руками

Диагностировать можно и самому. Для этого необходимо придерживаться инструкции.

Особенности диагностики:

• Проверять электронную часть мультиметром.
• Во время проверки состояния вентилей напряжение должно быть не больше 12 Вольт.
• В случае замены проводки генератора, менять следует на провода такого же сечения.
• Для самостоятельной диагностики генератора, генератор должен стоять на своем месте, собранным, ремень установлен.

Что нельзя делать при диагностике генератора:

1. Проверять, работает генератор или нет нельзя на искру, то есть методом короткого замыкания.
2. Соединять между собой разные клеммы. Нельзя также подключать клемму 30 или В+ к «массе».
3. Диагностировать генератор надо после подключения потребителя энергии. Особенно этого следует придерживаться, когда аккумулятор отсоединен.

Способ №1 проверки генератора

Этот способ простой. Надо завести двигатель, включить ближний свет фар. С аккумулятора отсоединить клемму — минус. Если при этом двигатель не троит, то есть работает стабильно, фары горят равномерно, без скачков, то значит генератор вырабатывает ток.

Если фары начинают мигать, двигатель подтраивает, то генератор работает с перебоями.

Способ №2. Проверка генератора мультиметром

Без нагрузки напряжение рабочего аккумулятора должно быть в пределах 12,5-12,7 Вольт. Во время запуска ДВС на АКБ идет нагрузка, поэтому в этот момент нормальным напряжением считается то, которое находится в пределах 13,8-14,8 В. После того, как АКБ получил максимальную нагрузку, напряжение должно снизиться до 13,8 В. Если напряжение не снизилось или снизилось значительно ниже, чем 13.8, то необходимо проверять генератор.

Как проверить реле генератора

Для этого потребуется мультиметр в положении напряжения или Вольтметр. Проверять реле нужно только на прогретом двигателе. Если авто стояло, мотор холодный, надо завести, включить ближний свет фар и дать поработать 15 минут.

Замерять надо между клеммами «Масса» и клемма «30». Рабочее реле должно выдавать напряжение в пределах 13.5-14.6 Вольт. Если показывает меньше 13В, то необходима срочная замена.

Как проверить диодный мост генератора

Для его проверки, диодный мост нужно снять. И потребуется аккумулятор. Переключаем мультиметр в положении измерения сопротивления Ом.

Как проверить ток отдачи

Смысл проверки — замерить, сколько тока потребляют включенные приборы. Проверяется только при подключенном ДВС.

• Заводим мотор.
• Увеличиваем обороты двигателя до максимума.
• Устанавливаем зонд на провод, идущий к зажиму 30 или В+.
• Включаем поочереди все электроприборы и записываем показатели мультиметра.
• Сложить записанные числа.
• Теперь надо включить все приборы и сравнить, равняется ли показания прибора с суммой измеренных по отдельности включенных приборов.
• Норма — это когда мультиметр показывает на 5 Амперов меньше, чем сумма измеренных значений. Но, если разница токов большая, значит есть неполадки.

Как проверить ток возбуждения генератора

Завести двигатель. Держать обороты ДВС на максимальном уровне. Подключаем мультиметр к клемме 67. Мультиметр покажет величину тока возбуждения. Если показывает от 3 до 7 Ампер, значит все в порядке. Если меньше 3 или больше 7, то генератор неисправен.

Как проверить обмотку

Для этого потребуется:

• снять держатель щеток;
• снять регулятор напряжения;
• зачистить концы колец;
• проверить обмотку визуально;
• подсоединяем щупы Омметра к контактным кольцам и статору. Нормальное сопротивления должно быть в пределах от 5 до 10 Ом.

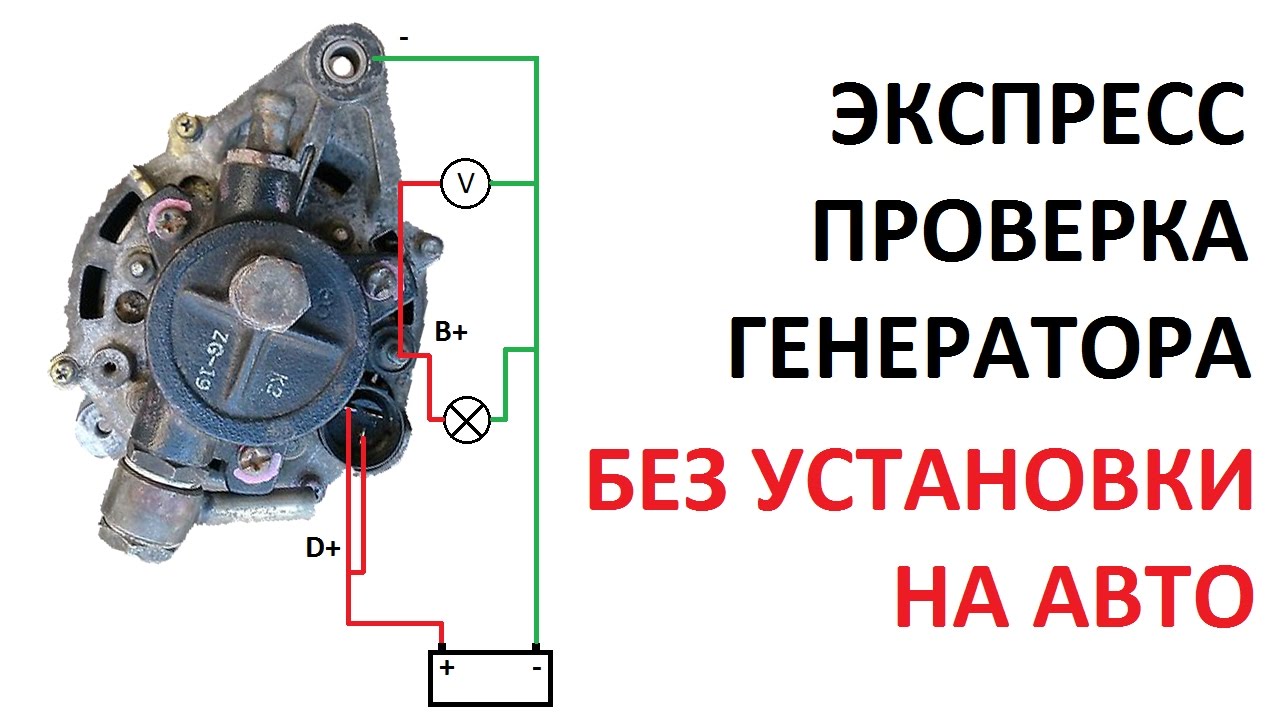

Как проверить снятый генератор

Для этого потребуется измерить сопротивления, нужен Омметр или мультиметр в положении ОМ. Подсоединяем прибор к клемме 30 и к корпусу генератора. Детали генератора должны быть чистыми. Поочередно необходимо осматривать и измерять детали в генераторе. Более подробно смотрите на видео в конце статьи.

Самостоятельная диагностика

Так мы плавно подошли к вопросу проверки. Если вы не знаете, как проверить работоспособность узла в своем авто, то в первую очередь произведите визуальную диагностику состояния устройства. Если проверка показала, что внешних повреждений нет, то нужна более тщательная диагностика. Изначально следует осуществить проверку обмотки на предмет нарушения изоляции, для прозвонки вам потребуется мультиметр или контрольная лампа.

Перед тем, как проверить, один провод от лампы необходимо подключить к валу якоря, а другим по очереди прикоснуться к пластинам коллектора. При этом учтите, что при проверке наконечники проводов должны быть надежно заизолированы. В том случае, если случится замыкание обмотки якоря на массу, лампочка должна замигать.

Для проверки межвиткового замыкания вам потребуется специальное индукционное устройство. Сердечник устройства в данном случае выполнен из металла, а питание катушки производится благодаря использованию промышленного переменного напряжения. Якорь устанавливается в призму сердечника, после чего его надо вращать вокруг оси, а к металлу подключить железную пластину. При отсутствии замыканий тока в обмотке не будет (автор видео — канал Ramanych).

Если же замыкание имеется, то в замкнутых витках будет зафиксирована электродвижущая сила. При этом переменное напряжение будет способствовать образованию еще одного магнитного поля, поэтому если оно есть, то в железных пластинах, подключенных к якорю, появится вибрация. Наличие вибрации может сообщить о том, что в витках есть замыкание, если это так, то единственным вариантом для решения проблемы будет перемотка якоря.

Что следует учесть?

Если сняв генераторное устройство в своем автомобиле, вы решили его прозвонить и отремонтировать, то есть несколько моментов, которые также следует учесть:

• если производится замена проводов, которые идут от генераторного узла, то необходимо использовать идентичную проводку, как по длине, так и по сечению жил;
• диагностика генератора должна производиться с помощью мультиметра;
• диагностика вентилей устройства осуществляется напряжением не более 12 вольт;
• перед тем, как проверить генератор, нужно удостовериться в том, что ремень натянут нормально — оптимальней всего считается его натяжка в том случае, если нажав на середину ремешка, он прогнется не более, чем на 1.5 см.

На дому: проверка работы генератора автомобиля мультиметром

Подозревая неладное с генератором, мы рекомендуем замерить напряжение нормально разомкнутой цепи. Под занавес зимы мы рассказывали, сколько вольт должно быть в заряженном аккумуляторе без нагрузки. Сравните показания вашего вольтметра с таблицами, и оцените степень разряженности АКБ.

Если разность потенциалов менее 12,5 В при +20°C, то диагностику генератора лучше отложить до момента, когда аккумулятор основательно подзарядится от внешнего зарядника. При проблемах с «геной» вялую батарею можно разрядить до отказа, на что источник питания «спасибо» не скажет, и даже может бесповоротно обидеться.

Когда же все в порядке, пускаем двигатель и скорее под капот. Прислонив щупы мультиметра к токовыводам АКБ, делаем замер разности потенциалов. Заключение об исправности генератора выдается по напряжению на аккумуляторе при работающем двигателе. Если зафиксированный вольтаж находится в приемлемых рамках, то претензии к электрооборудованию беспочвенны.

Почетный член редакции Autostadt.su Николай М., автоэлектрик со стажем, не терпит лукавого подхода, а потому вместо одного-двух замеров рекомендует делать целых четыре:

1. Напряжение в бортовой сети на холостом ходу без нагрузки (все потребители выключены). Если полученные цифры укладываются в допуск 13,8-14,5 В, то замечаний нет.
2. Вольтаж на клеммах на ХХ с нагрузкой (включены всевозможные обогревы, печка, дальний свет, магнитола). Допустимое колебание: 13,7-14,5 В.
3. Разность потенциалов на 1 500-2 000 об/мин без нагрузки (бортовое оборудование обесточено). Приемлемые рамки: 14,0-14,5 В.
4. Напряжение на 1 500-2 000 об/мин с нагрузкой (активировано все электрооборудование, которое имеется на борту). Вольтаж должен быть в пределах 13,9-14,5 В.

«Важно контролировать оба порога» – подмечает Николай. К примеру, напряжение в бортовой сети на холостом ходу без нагрузки не должно быть меньше 13,8 В и выше 14,5 В. Принцип, чем больше, тем лучше здесь играет злую шутку

Рассуждая о причинах того, почему кипит аккумулятор на машине при езде, мы предупреждали, что свыше 14,5 В идет перезаряд батареи, отчего ее емкость безвозвратно снижается

Принцип, чем больше, тем лучше здесь играет злую шутку. Рассуждая о причинах того, почему кипит аккумулятор на машине при езде, мы предупреждали, что свыше 14,5 В идет перезаряд батареи, отчего ее емкость безвозвратно снижается.

Как продиагностировать регулятор напряжения?

Если предполагается обследование путём проверки регулятора напряжения генератора, то подразумевается переключение используемого мультиметра в режим вольтметра. Его шкала должна быть от 0 до 15 В.

Все необходимые действия, связанные с диагностикой, мастеру требуется осуществлять на заблаговременно прогретом силовом агрегате. Чтобы обеспечить требуемую для исследования температуру, необходимо заблаговременно завести машину и дать ей поработать в течение 15 минут. Обязательным условием является включение фар.

Когда всё необходимые условия созданы, выполняются замеры. Измерительный прибор подключается между выводом массой и 30 клеммой.

В ходе проверки требуется учитывать, что для большей части транспортных средств норму отыскать просто. У большинства машин она в пределах 13,5-14,6 В.

Если замеряемый в процессе диагностики показатель опускается ниже 13 В, то можно сделать вывод о необходимости максимально быстрой замены проверяемого генератора.

Неисправности генератора

Если условно разделить все поломки устройства, то автомобильный генератор выходит из строя из-за электрических или механических неполадок. Что касается второй категории, то большинство из них диагностируются при визуальном осмотре. Примером тому может быть затрудненное вращение шкива (неработоспособность подшипников) или рывки при вращении – детали цепляются друг за друга.

Однако проверка электрических свойств устройства без дополнительного оборудования невозможна. К поломкам электрической части относятся:

• Износ щеток и колец;
• Сгорел регулятор или образование пробоев в его схеме;
• Перегорел один (или несколько) из диодов моста;
• Перегорела обмотка в роторе или статоре.

Каждая поломка имеет свой метод проверки.

Что делать нельзя?

Перед тем, как проверить генератор, нужно знать, чего делать при диагностике ни в коем случае нельзя:

• подключать клемму 30 или В+ (в зависимости от модели) к массе или контакту 61, который может быть промаркирован как D+;
• осуществлять диагностику работоспособности устройства путем короткого замыкания;
• включать узел при отключенной аккумуляторной батареи;
• производить сварку кузова транспортного средства, если аккумуляторная батарея и генераторный узел подключены к сети;
• также не допускается диагностика выпрямителя мегаомметром — этот этап проверки допускается исключительно тестером с напряжением не более 12 вольт.

Конструкция генераторного узла

Электросхема подключения генератора

Генератор – это основной элемент конструкции, который служит для преобразования механической энергии в электрическую. Шкив, расположенный на его валу, получает вращение от коленчатого вала двигателя. Электросхема зарядки генератором аккумулятора включает в себя следующие элементы:

• АКБ;
• генерирующее устройство;
• блок предохранителей;
• ключ зажигания;
• приборная панель;
• блок выпрямителей;
• диоды.

Принцип действия: при включении зажигания «плюс» «отправляется в путь», минуя предохранители и диодный мост, поступает на «минус». Далее положительный заряд перемещается на обмотку генератора, при этом шкив вращается, как и якорь, – благодаря явлению электромагнитной индукции образуется ток.

Определяем исправность регулятора лампочкой накаливания

Чтобы оценить работу стабилизатора в домашних условиях лампочкой, необходимо отделить его от генератора.

Что делают:

1. С аккумулятора снимают минусовую клемму.
2. Отсоединяют провода, ведущие от регулятора к генератору.
3. Откручивают два болта, скрепляющие два механизма.

Действуют аккуратно, чтобы не повредить щетки. Затем анализируют исправность стабилизатора. Для этого собирают цепь или так называемый проверочный стенд.

Для диагностики без машины понадобятся:

• аккумулятор;
• лампа накаливания на 12 В;
• блок питания или зарядное устройство.
• мультиметр.

Задача: постепенно увеличивать и уменьшать напряжение в лампе от 10 до 16 В.

Порядок действий:

1. Зарядное устройство подсоединяют к аккумулятору.
2. К клеммам подключают два провода и мультиметр.
3. Плюс – это штекер, минус – металлическая пластина под крепежом.
4. Два провода соединяют с регулятором.
5. К цепи прикрепляют лампочку.
6. Зарядное устройство подключают к внешней электросети.

Проверочный стенд готов. Цепь с блоком питания собирается также, только без аккумулятора. Перед началом проверки ручка мультиметра стоит на минимуме.

Диагностика:

1. Постепенно увеличивают напряжение.
2. Лампочка сильнее нагревается, светит ярче.
3. Показание регулятора в 12 В обеспечивает полный накал.
4. Усиливают напряжение до 15 В.
5. Лампочка гаснет.
6. Снижают напряжение.
7. Свет снова появляется.

Так проверяется исправная работа регулятора. Накал пропадает при достижении напряжения в 14,3-14,5 В, затем вновь появляется при уменьшении параметра.

Вывод: стабилизатор напряжения не исправен, если лампочка накаливания горит при показателе в 14,8 В или затухает до достижения 14 В.

Проблему с преобразующим устройством, если она есть, выявляют визуально, с помощью доступных средств. Демонтировать автомобильный генератор необходимо только в том случае, когда причина кроется именно в нем. До этого стоит попытаться проверить работоспособность устройства любыми доступными свойствами.

Первоначальный осмотр, показания мультиметра станут основой для дальнейших действий. Для ремонта понадобятся навыки. Если уверенности в собственных силах нет, обращаются к специалистам.

Дополнительные рекомендации

Перед началом проверки необходимо ознакомиться с типом генераторной установки, ведь реле-регулятор может поддерживать разные значения в зависимости от модели авто. Речь идет о диапазоне от 13,6 до 14,2 В. Все эти тонкости нужно узнавать до начала проверки, ведь от них может зависеть конечный результат.

Проверка генератора автомобиля

В остальном процесс проверки генератора несложный, поэтому даже без наличия опыта водитель самостоятельно может это сделать. Разумеется, начать нужно с проверки генератора без снятия. Только по ее результатам можно определить, нужен ли демонтаж устройства или нет. Также в ходе проверки можно выявить и другие неисправности, связанными с генератором или с другими электрическими устройствами автомобиля.

Диагностика генератора позволит предупредить серьезные неисправности

Проверка диодного моста генератора

1. Включите вольтметр в режим измерения переменного тока и подключите его к «массе» и зажиму «30» («В+»). Напряжение должно быть не более 0,5 В, в противном случае есть вероятность неисправности диодов.
2. Чтобы проверить пробой на «массу», необходимо отключить аккумулятор, а также снять провод генератора, который идет к клемме «30» («В+»).
3. После подключите прибор между клеммой «30» («В+») и отключенным проводом генератора. Если на приборе ток разряда превышает — 0,5 мА, можно предположить, что есть пробой диодов или изоляции обмоток диодов генератора.
4. Сила тока отдачи проверяется с использованием специального зонда, который является дополнением мультиметра. Он представляет собой что то на подобие зажима или клещей, которыми охватываются провода, измеряя таким образом силу тока, который проходит по проводу.

Ток возбуждения генератора, как проверить ток возбуждения генератора

Ток возбуждения генератора также удобней всего замерять при помощи клещей мультиметра. Производить замер удобней всего с напарником. Замер тока возбуждения генератора производится следующим образом:

1. Напарник заводит двигатель, и доводит его обороты до 3 тысяч (двигатель должен поработать на высоких оборотах небольшое время);
2. Устанавливаем на мультиметре режим амперметра;
3. Клещами мультиметра обхватываем провод, идущий к контакту №67 (D+);
4. Снимаем показания с мультимтра;
5. Ток возбуждения на исправно генераторе должен составлять от 3-х до 7 ампер.

Чтобы избежать проблем с работой генератора. Необходимо периодически проверять натяжку ремня генератора автомобиля.

При производстве сварочных работ на кузове автомобиля необходимо отсоединять от автомобиля клеммы генератора и аккумулятора.

Необходимо незамедлительно принимать меры при загорании индикатора аккумуляторной батареи.

Необходимо периодически производить зачистку и подтяжку контактов электропроводки. Это в значительной степени увеличит срок службы электрической системы автомобиля.

Проверку работы генератора автомобиля лучше всего производить совместно с напарником. Это в значительной степени облегчит и ускорит процесс проверки работы генератора.

Иногда перед автолюбителем встает вопрос о проверке генератора своего авто

Ведь очень важно вовремя предупредить и устранить возможные нарушения в работе, которые могут повлечь за собой выход из строя аккумуляторной батареи и проблемы с пуском двигателя. Идеальным вариантом было бы доверить это дело специалисту, но если такой возможности нет, можно проверить генератор и в , главное – иметь в наличии мультиметр

Как проверить генератор на машине, не снимая

Проверить
генератор можно без демонтажа с автомобиля – например, диагностировать качество
втулок (подшипников). Проверка проводится при неработающем двигателе. Снимите
ремень и прокрутите рукой вал агрегата. Движение вала в подшипниках должно
проходить без люфта, плавно, без рывков.

Проверка натяжения ремня генератора
Проверка натяжения ремня генератора

Без
демонтажа генератора проверяют ремень и его натяжение. На современных
автомобилях используется автонатяжитель – узел автоматически подтягивает
ремень, но, если шкив износился, и есть трещины, неисправность приведет к
обрыву ремня. Это остановит генератор и может стать причиной поломки системы
ГРМ. Если шкив натянут слабо, слышится характерный свист, вал генератора не
вращается с нужной скоростью – это грозит тем, что АКБ не будет полноценно
заряжаться.

Проверить
подшипник на износ можно на слух. При нормально натянутом ремне после включения
мотора слышится гул, свист в районе генератора. Это признак того, что в
подшипнике выработана обойма. Причина –
износ, попадание влаги, коррозия.

При
неисправном реле регулятора на АКБ не поступает ток для подзарядки, но возможна
и обратная проблема – перезарядка АКБ. При систематическом перезаряде батареи в
аккумуляторе начинает выкипать электролит, первые признаки неисправного реле –
белые потеки электролита на корпусе батареи. Для точной проверки используют
мультиметр, которым проверяют напряжение на клеммах при заглушенном моторе – на
исправном узле параметр должен находиться в пределах 12,5-12,7 В. Снятый
генератор разбирают и проверяют главные узлы.

Проверка исправности регулятора напряжения в генераторе

Первым делом необходимо осмотреть щетки. Их выступ из держателей не должен превышать 5 миллиметров. Щетка должна свободно ходить в держателях, должна быть цела и не изношена. Дальше подключаете положительную клемму к выходу устройства, а отрицательную к массе регулятора напряжения. Подсоединяем контрольную лампочку к щеткам. Подаем 13,3 вольт на регулятор, при этом лампочка должна загореться. После увеличения напряжения до 14,3 вольт, контрольная лампа погаснет, так как регулятор перестал давать напряжение на щетки. При уменьшении напряжения до 13,3 вольт, лампа должна сработать.

Проверка работоспособности конденсаторов

Подключаем омметр к конденсатору. Если он исправен, то независимо от полярности подключения, начальное сопротивление плавно увеличивается и вскоре перестает изменяться. Это является показателем исправности конденсатора. Вы, наверняка, поняли, что проверить генератор автомобиля совсем не сложно. Требуется иметь некоторую подготовку, сноровку и комплект соответствующих приборов, который можно приобрести на любом автомобильном рынке.

Способы устранения поломок и дефектов якоря

Если поверхность вала механизма износилась, то исправить такую проблему позволит процедура накатки. Сам механизм монтируется в токарный станок, а шейки, которые износились, подвергаются обработке. Их диаметр будет увеличиваться благодаря железу, которое выходит из образовавшихся впадин. Когда обработка будет закончена, шлейки необходимо отшлифовать так, чтобы их размеры соответствовали тем, которые должны использоваться.

При износе коллектора также должна производиться ликвидация его дефектных элементов. Этот компонент подлежит обточке, после которой в пластинах прорезается изоляция на расстояние 0.8 мм. При этом ширина канавки должна быть не более 0.6 мм, для прорезания изоляции используется фрезерный станок.

После окончания фрезеровки сталь якоря необходимо обработать специальным нитроглифталевым лаком, а обмотку — изоляционным. При этом сушка этих элементов должна осуществляться при температуре около 110 градусов на протяжении 10 часов. Такие условия для ремонта позволит обеспечить не каждое СТО, поэтому отремонтировать якорь в домашних условиях не получится.

Проверка исправности регулятора напряжения в генераторе

Перед тем, как проверить регулятор напряжения генератора, его необходимо демонтировать и отсоединить. Далее нужно убедиться, что щетки целы, не имеют дефектов и сколов, свободно перемещаются в каналах щеткодержателя. При щетках, выступающих менее чем на 4,5 мм, требуется замена регулятора напряжения.

Непосредственно регулятор напряжения проверяется при помощи дополнительных источников питания: 12-14 В и 16-22 В. Соответственно, первым источником может выступать аккумулятор, вторым источником – аккумулятор с последовательно подсоединенными к нему 1,5-вольтовыми батарейками. Положительный выход аккумулятора подключаем к выходу устройства, отрицательный – к массе регулятора напряжения. 12-вольтная лампочка подключается между щеток.

В случае исправности регулятора при подаче напряжения:

• 12-14 В лампочка должна гореть;
• 16-22 В лампочка должна гаснуть.

Во всех остальных случаях регулятор напряжения неисправен, ремонту не подлежит и должен быть заменен на новый.
