Диодный мост ваз 2114: что нужно о нем знать

Причины выхода из строя генератора

Без специализированного оборудования определить точную причину поломки узла не всегда удается. Но, чаще всего к неполадке приводят:

1. Заклинивание подшипников. Из-за высыхания смазки и постепенного износа подшипники заклинивают. Сначала обычно рвется ремень, что влечет необходимость переборки узла.
2. Прогорание обмотки. Чаще всего обмотка прогорает вследствие проникновения химических веществ и солей, использующихся для посыпки дороги зимой.
3. Износ щеток. Графитовые щетки постепенно стираются, поэтому их нужно периодически менять. Если их вовремя не заменить, узел может полностью выйти из строя.
4. Неисправность реле. Устройство предназначено для предотвращения перезарядки аккумулятора. При его неисправности не происходит запуск генератора.

Для профилактики поломки следует своевременно производить плановое обслуживание автомобиля.

Если в режиме максимальной нагрузки генератор выдает 12 Вольт на ВАЗ 2114 (очень низкий показатель, свидетельствующий о поломке агрегата),необходимо искать причины его неисправности. Это может быть:

• Ослабленное натяжение ремня;
• Вышедшая из строя цепь генератора – окислилась масса либо перетерлась проводка;
• Неисправный регулятор напряжения;
• Износ или повреждение щеток;
• Износ подшипников;
• Перегорел предохранитель.

None Для начала проверьте натяжение ремня – при умеренно сильном нажатии пальцем ремень не должен продавливаться больше чем на один сантиметр. Целостность наружной проводки и окисление массы проверяется визуальным осмотром.

Далее проверяем регулятор напряжения, делается это мультиметром. Подключаем устройство к выходам генератора. При заведенной четырнадцатой тестер должен показывать напряжение 14-14.

2 Вольта. Теперь помощнику нужно надавить на акселератор, если при наборе оборотов напряжение изменилось больше чем на 0. 5 Вольт, значит регулятор функционирует неправильно.

Теперь нужно проверить диоды. Переводим тестер в режим прозвона и поочередно замыкаем щупы мультиметра на каждом из диодов. Тестер должен издавать звуковой сигнал только при проверке по одному из направлений, если тестер пищит на каждом направлении – диод пробит.

Диодный мост «горит» из-за попадания влаги, плохих контактов.  Чтобы его проверить, нужно сначала демонтировать его из самого генератора (Как снять диодный мост?). Можно конечно обойтись и без его снятия, но процесс проверки для новичка будет архисложным, учитывая, что на демонтаж всего на всего уйдёт порядка 10 минут. Принцип работы диодного моста заключается в  преобразовании переменного тока в постоянный. Причём, диоды должны работать в одну сторону. Иными словами, исправный диод должен пропускать ток только в одну сторону, неисправный диод – пропускает ток в обе стороны или вообще ничего не делает. Опираясь на данные свойства диода  будет проводиться проверка на работоспособность самого диодного моста.

Разборка и снятие генератора

При неработающем генераторе, для того чтобы выполнить диагностику всех ответственных узлов на работоспособность, потребуется произвести его разборку.

Алгоритм разборки генератора для тестирования на работоспособность мультиметром:

1. Перед тем, как прозвонить генератор, отключают аккумулятор, снимая с него клемму «–».
2. Отсоединяют провод розового цвета, отвечающий за пуск генератора. Снимают крепежную гайку с «+» болта.
3. Ослабляют не сильно натяжение гаек вверху и внизу, откручивают натяжные болты, снимают ремень.
4. Поворачивают генератор под прямым углом. После этого можно снять нижний болт.
5. Выполняют внешний осмотр корпуса и очищают его.
6. Перед тем, как проверить генератор, демонтируют мост для проведения тестирования.

Контрольные проверки генератора

Контрольные проверки генератора ВАЗ 2115

Проверка генератора на стенде

Проверка на стенде позволяет определить исправность генератора и соответствие его характеристик номинальным. У проверяемого генератора щетки должны быть хорошо притерты к контактным кольцам коллектора, а сами кольца чистыми.

Рис. 7.7. Схема соединений для проверки генератора на стенде: 1 – контрольная лампа 12 В, 3 Вт; 2 – генератор; 3 – вольтметр; 4 – реостат; 5 – амперметр; 6 – выключатель; 7 – аккумуляторная батарея

Установите генератор на стенд и выполните соединения как показано на

Рис. 7.8. Схема соединений для проверки генератора осциллографом: 1 – выключатель; 2 – генератор; 3 – вольтметр; 4 – реостат; 5 – амперметр; 6 – выключатель; 7 – аккумуляторная батарея

Для проверки соберите схему согласно

Рис. 7.9. Форма кривой выпрямленного напряжения генератора: I — генератор исправен; II — вентиль пробит; III — обрыв в цепи вентиля (обмотке статора)

Проверьте по осциллографу напряжение на клемме B+ генератора. При исправных вентилях и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами (

Рис. 7.6. Схема соединений системы генератора: 1 – аккумуляторная батарея; 2 – генератор; 3 – монтажный блок; 4 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 5 – выключатель зажигания

Проверив форму кривой напряжения на клемме B+ генератора и убедившись, что она имеет нормальный вид, проверяют напряжение на штекере D генератора при отсоединенном проводе от штекера D+ регулятора напряжения. Штекер D является общим выводом трех дополнительных диодов (см.

Рис. 7.10. Схемы для проверки вентилей выпрямителя: 1 – аккумуляторная батарея; 2 – контрольная лампа; 3 – генератор; I — проверка одновременно «положительных» и «отрицательных» вентилей; II — проверка «положительных» вентилей; III — проверка «отрицательных» вентилей

Короткое замыкание вентилей выпрямительного блока можно проверить не снимая генератор с автомобиля, предварительно отсоединив провода от аккумуляторной батареи и генератора и сняв кожух с задней крышки генератора. Также отсоединяется провод от вывода D+ регулятора напряжения. Проверить можно омметром или с помощью лампы (1–5 Вт, 12 В) и аккумуляторной батареи, как показано на

Рис. 7.11. Схема для проверки дополнительных диодов: 1 – генератор; 2 – контрольная лампа; 3 – аккумуляторная батарея

Короткое замыкание дополнительных диодов можно проверить без снятия и разборки генератора по схеме, приведенной на

Рис. 7.12. Схема для проверки регулятора напряжения: 1 – контрольная лампа; 2 – вывод на «массу» регулятора напряжения; 3 – вывод «DF» регулятора напряжения; 4 – регулятор напряжения; 5 – вывод «D+» регулятора напряжения; А — к источнику питания

Регулятор в сборе с щеткодержателем, снятый с генератора, проверяется по схеме, приведенной на рис. 7.12.

Между щетками включите лампу 1–3 Вт, 12 В. К выводам D+ и «масса» регулятора присоедините источник питания сначала напряжением 12 в, а затем напряжением 15–16 В.

Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — гаснуть.

Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то или в регуляторе имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения. Последнее можно проверить, присоединяя провода от лампы не к щеткам, а непосредственно к выводам D+ и DF регулятора напряжения.

Проверка конденсатора

Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для снижения помех радиоприему.

Повреждение конденсатора или ослабление его крепления на генераторе (ухудшение контакта с массой) обнаруживается по увеличению помех радиоприему при работающем двигателе.

Ориентировочно исправность конденсатора можно проверить мегомметром или тестером (на шкале 1–10 МОм). Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.

Емкость конденсатора, замеренная специальным прибором, должна быть 2,2 мкФ ±20%.

Видео про «Контрольные проверки генератора» для ВАЗ 2115

Быстрая проверка ГЕНЕРАТОРА не устанавливая на авто

Как проверить генератор ВАЗ

Быстрая проверка генератора вне автомобиля

Диагностика генератора ВАЗ без снятия и специальных инструментов

Это не самый надежный и достоверный способ, но позволяет определить, функционирует генератор, или есть неисправности. Не требуется использование каких-либо специализированных инструментов, в том числе мультиметра. Снимать генератор не нужно.

Для диагностики следует запустить мотор и включить ближней свет. В рабочем состоянии от двигателя необходимо отсоединить минусовую клемму. Равномерный свет фар и стабильность такта двигателя свидетельствуют о нормальной работе генератора. Если наблюдаются сбои или меняется яркость света, вероятно генератор ВАЗ неисправен, нужно провести глубокую диагностику.

Снимаем генератор

В инструкции по ремонту и эксплуатации автомобилей ВАЗ 2107 приведена регламентная последовательность работ о том как снять генератор на ВАЗ 2107:

1. Автомобиль помещается на эстакаду или подъемник;
2. Снимаем АКБ;
3. С помощью торцевика ( лучше с карданом) на 17 (модель 3701) или 13 (модель 9412.3701) откручивается гайка натяжителя.

1. Снимается грязевая защита двигателя;
2. Демонтируется ремень;
3. Отключаются провода с клеммы 30;
4. С помощью накидного ключа на 19 снимается фиксирующий болт;
5. Генератор вынимается снизу двигателя.

Снять генератор на ВАЗ 2107 без ямы или подъемника возможно без особых проблем. Для этого просто придется постелить подстилку и при желании поддомкратить перед автомобиля под балку, что бы было несколько выше, хотя снять защиту можно и так.

Проверка тока отдачи

Диагностика проводится при заведенном двигателе с высокими оборотами. Необходимо измерить ток, потребляемый узлами автомобиля. Щуп прижимается к проводу от клеммы 30 или В+.

Необходимо поочередно включать электроприборы автомобиля, и фиксировать показатели. Полученные значения следует суммировать. Затем нужно включить все приборы и замерить показатель тока.

Полученный показатель следует сравнить с суммированным значением предыдущих измерений. Итоговое значение должно быть примерно на 5 А ниже суммированного показателя. Более высокое значение подтверждает неисправность узла.

Что следует знать о возбуждении генератора?

В соответствии со схемой обмотки возбуждения ротора генератора получает напряжение от источников постоянного тока. Эти источники зовутся возбудителями. В среднем мощность данного узла составляет около 0.3-1% от общей мощности устройства, а уровень номинального напряжения составляет от 100 до 650 вольт. Чем выше будет мощность устройства, тем больше будет возбуждение генератора.

Следует отметить, что схемы тока возбуждения, использующиеся сегодня, помимо основного возбудителя включают в себя также множество вспомогательных устройств. Совокупность всех компонентов зовется системой возбуждения.

Независимое возбуждение

Использование схем независимых обмоток возбуждения на сегодняшний день получило большое распространение. Ключевым преимуществом таких систем является то, что ток возбуждения синхронного генераторного узла никак не зависит от режима бортовой сети. Соответственно, такой вариант считается одним из самых надежных. В генераторных устройствах, мощность которых составляет до 100 МВт, функцию подачи тока возбуждения выполняет узел постоянного тока, подключенный к валу синхронного механизма.

Демонтаж ротора из передней крышки

Сам процесс возбуждения осуществляется благодаря питанию обмотки от якоря механизма. Процедура регулировки производится вручную при помощи шунтового реостата либо специального автоматического регулятора. Что касается недостатков таких систем, то их не так много и все они касаются непосредственно возбудителя. К примеру, сама скорость нарастания в таких устройствах достаточно низкая.

Системы самовозбуждения

Генератор с самовозбуждением — это менее надежный вариант, в отличие от описанного выше, так как в данном случае величина тока возбуждения по схеме напрямую зависит от переменного тока. В результате появления коротких замыканий в бортовой сети, которые способствуют снижению напряжения, нарушается оптимальная работа устройства в целом.

Самовозбуждающийся узел включает в себя несколько основных компонентов:

• асинхронный мотор, который питается от шин;
• генераторный узел постоянного тока, который также питает асинхронный двигатель;
• возбудительное устройство.

Конструкция выпрямителя

В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:

• переменный ток периодически меняет направление движения в цепи;
• диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
• чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.

В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.

При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.

Основной мост диодный

На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.

Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».

Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.

В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

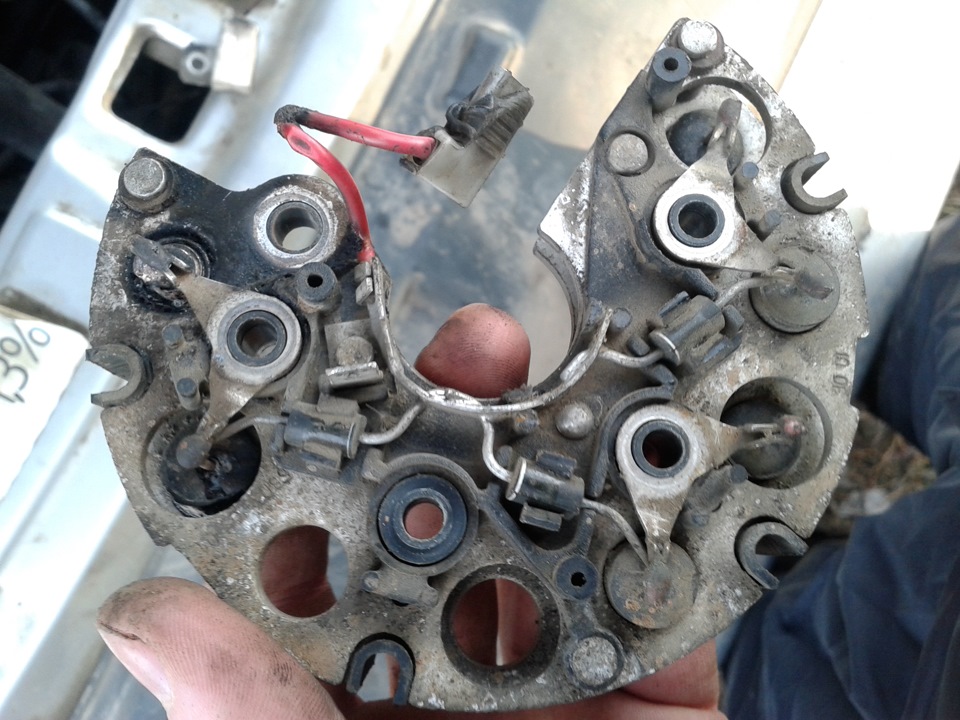

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.

Дополнительные диоды

Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:

• 3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
• отрицательные диоды взяты из основного (силового) мостика генератора.

Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.

Стабилитрон

Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:

• этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
• при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
• на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.

При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:

• нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
• если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.

Более подробно проверка описана в следующих пунктах данного руководства.

Дополнительное плечо выпрямителя

Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:

• форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
• эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
• мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.

Величина плеча составляет 5 – 15% от мощности генератора, но возникает оно только на оборотах более 3000 об/мин. Долговечность выпрямителя зависит так же от работоспособности регулятора напряжения. Зато ремонт доступен владельцу машины после разборки генератора.

Как узнать о неисправности якоря генератора?

• Как узнать о неисправности якоря генератора?
• Что собой представляет якорь генератора?
• Как вращается якорь?
• Самые распространенные поломки якоря генератора
• Процесс проверки якоря генератора
• Ремонт якоря генератора

Генератор – это неотъемлемый элемент каждого авто. В этой статье вы прочтете о такой части генератора как якорь, причинах его неисправности, и узнаете, как проверить якорь генератора.

• Что собой представляет якорь генератора?
• Как вращается якорь?
• Самые распространенные поломки якоря генератора
• Процесс проверки якоря генератора
• Ремонт якоря генератора

Что собой представляет якорь генератора?

В состав якоря генератора входят следующие части:

• Обмотка возбуждения с полюсной системой;

• Магнитопровод, или сердечник якоря

Магнитопровод состоит из листов электротехнической стали, толщина которых 0,5 мм. Он впрессовывается на вал, а если диаметр якоря слишком велик, то на цилиндрическую втулку. В состав коллектора входит ряд изолированных друг от друга медных коллекторных пластин. Собирают его отдельно, а потом в комплекте впрессовывают на вал через изолирующую втулку.

Обмотка сделана в форме отдельных секций, окончания которых впаиваются в особые выступы коллекторных пластин. С помощью коллектора секции обмотки соединяются друг с другом последовательно, создавая замкнутую цепь.

Существуют петлевые и волновые обмотки якоря. В петлевых обмотках выводы секций присоединяются к рядом находящимся коллекторным пластинам, а секции соединяются друг с другом на коллекторе. В волновых обмотках выводы секций соединяются с коллектором, а секции друг с другом соединяются как бы волнообразно. Количество коллекторных пластин равняется количеству секций обмотки.

Как вращается якорь?

Якорь генератора, сеть постоянного тока и обмотки полюсов соединяются при помощи щеток. Эти щетки находятся на щеткодержателях, а они, в свою очередь, закрепляются на особых пальцах. Пальцы закреплены на траверсе, которая прикреплена к переднему подшипниковому щиту или к станине. В щеткодержателях можно регулировать давление щеток на коллектор с помощью пружин.

Численность щеточных пальцев равняется количеству полюсов. У одной половины полюсов положительная полярность, у другой отрицательная. Щеточная половина одной полярности соединена между собой сборными нишами. Щеточный узел делит обмотку якоря генератора на ряд параллельных ветвей, количество которых зависит от вида обмотки.

Общая электрическая сеть автомобиля и генератор соединены между собой коробкой выводов, в которой находится клеммная плата с метками выводов имеющихся обмоток. Для подъема и перемещения генератора сверху станины установлен рым-болт. На корпусе станины закреплена табличка производителя. На ней указаны обмоточные сведения и главные характеристики генератора.

Существенным минусом генераторов постоянного тока является сравнительно высокая сложность и недостаточная прочность щеточно-коллекторного узла, нуждающегося в постоянном обслуживании. Генерируемый ток в якоре мощного генератора очень высок и не может быть снят со щеток. Снимают его с неподвижных катушек. Из-за этого в мощных генераторах вместо якоря стоит статор, а вместо индуктора – ротор.

Самые распространенные поломки якоря генератора

Наиболее часто встречающиеся поломки якоря генератора:

• Изнашивание контактных колец;

• Поломка подшипника вала;

• Короткое замыкание обмотки.

Дефекты, которые не подлежат ремонту: изнашивание коллектора до диаметра 86 мм; изнашивание шпоночных пазов больше допустимого, в случае если паз уже был ранее расширен, и срыв резьбы больше 2-х ниток на торце вала.

Процесс проверки якоря генератора

Для начала необходимо провести внешний осмотр якоря генератора. При отсутствии изъянов при внешнем осмотре можно приступать к внутреннему. Сначала нужно проверить обмотку на качество изоляции между витков, а еще между обмоткой и массой. При проверке нужно пользоваться тестером либо контрольной лампочкой. Ее подключают в обычную промышленную сеть переменного тока напряжением 220 В. Один провод от контрольной лампочки присоединяют к валу якоря, а вторым по очереди притрагиваются к пластинам коллектора. На проводах должны быть безопасные изолированные наконечники. Если произойдет замыкание обмотки якоря на «массу», контрольная лампа загорится. Чтобы проверить межвитковое замыкание, применяют индукционный прибор (рис.1). Сердечник прибора сделан из трансформаторного железа. Питание катушки происходит за счет промышленного переменного тока. Якорь генератора кладут в призму сердечника и, вращая вокруг оси, к его железу присоединяют металлическую пластину.

Проверка генератора ВАЗ 2114 и характерные неисправности

Перед тем как проверить генератор на ваз 2114 нужно узнать, какие неисправности могут обнаруживаться при испытаниях и каким образом эти поломки проявляются.

Поломки проявляющиеся в рабочем режиме

1. При включенном зажигании не загорается лампочка на приборной панели и не работают основные приборы.
2. Лампочка контроля не высветилась после поворота ключа зажигания и не светится после запуска. Аккумулятор разряжен.
3. При работающей машине лампочка светится ярко или слабо. Аккумулятор разряжен.
4. Лампочка при работающем автомобиле светится ярко. Аккумулятор перезаряжен.
5. Повышенный уровень шума при работе электрогенератора.

Проверка генератора ВАЗ 2114 при запущенном двигателе на автомобиле

Готовясь к проверке агрегата надо купить специальный измерительный прибор для контроля автомобильной электрической сети. Порядок действий при контроле следующий:

• вставить ключ зажигания, повернуть его и проверить, что все контрольные лампы горят в полную силу;
• запустить двигатель — контрольная лампа должна погаснуть, если она светится ярко или не в полную силу, следовательно есть неполадки в генераторной цепи;
• когда двигатель прогреется до рабочей температуры включить все электроприборы , для создания максимальной нагрузки;
• чтобы подключить измеритель в режиме вольтметра, прочитать в руководстве по эксплуатации какое напряжение должен выдавать генератор ВАЗ 2114 при максимальной нагрузке бортовой сети;
• установить 3500 оборотов в минуту;
• подключить измеритель к аккумулятору и проверить напряжение, если на приборе меньше 13 вольт значит аккумулятор разряжен и требуется искать поломку. Это может оказаться плохо натянутый ремень, отказ в регуляторе, выработанные щетки и окислившиеся контакты;
• выключить по максимуму все приборы и узнать сколько вольт должен выдавать генератор ВАЗ 2114 в этом режиме. С выключенными потребителями при замере пробником аккумулятора должно быть не меньше 14,7 вольт, если намного больше, то надо менять регулятор на агрегате;
• не выключая машину послушать насколько шумит генератор ВАЗ 2114, если уровень шума повышенный, значит сломались подшипники. Одна из причин — перетянутый ремень привода;
• выключить машину, дать остыть и проверить как натянут ремень, нажав на него пальцем, прогиб — один, максимум полтора сантиметра.

Проверка элементов агрегата и его обслуживание

Глубокий инструментальный контроль генератора ВАЗ 2114 включает в себя диагностику диодного моста, регулятора, обмоток статора и ротора с применением пробника (это лампочка 12 В с мощностью 3 Вт):

• применяемые диоды с односторонней проходимостью, лампа загораться не должна, если она светится, значит диод поломан;
• когда проверяется регулятор, пробник, подключенный к щеткам в случае повышения до 16 вольт должен погаснуть, если она продолжает светиться или наоборот не светится ни при каком напряжении, значит это говорит о неисправности регулятора;
• контролируя обмотки ищут короткое замыкание или его отсутствие. Если замыкание обнаружено статор надо поменять.

Для того, чтобы быть уверенным в работоспособности своего генератора надо каждые 10 тысяч километров его проверять, а между проверками регулярно обслуживать, то есть:

• следить за чистотой поверхностей;
• проверять крепления генератора к двигателю и надежность закрепления всех клеммных соединений с проводами;
• проверять натяжение и состояние ремня;
• проверять состояние подшипников на слух и при вращении шкива со снятым ремнем.

В качестве рекомендации опытные водители советуют тем, кто постоянно ездит на дальние расстояния, иметь в багажнике среди аварийного запаса приводной ремень генератора. А самому водителю пройти мастер-класс по его замене. Порыв ремня — это распространенная неисправность и случается она по закону дороги в безлюдной местности. К сожалению, без ремня машина двигаться не может. Так что запас окажется нелишним.

Как проверить снятый генератор

Узел
снимают с автомобиля, если предварительные замеры напряжения показали
критическое отклонение от нормального диапазона при заведенном и неактивном
двигателе. На снятом агрегате проверяют коллектор. Для этого снимается
регулятор напряжения и щеточный узел, пальцем проверяется область коллектора.
Если ощущается шероховатость поверхности и выбоины, деталь меняют.

Снятый
генератор проверяют мультиметром, аналогичным способом, как и на автомобиле или
контрольной лампочкой.

Контрольная
лампочка имеет два присоединенных провода: минус и плюс, при прикладывании
проводив к клеммам генератора проверяют работоспособность ротора и регулятора
напряжения.

Для
проверки регулятора напряжения деталь подключают к источнику питания не менее
16 В. Минусовый провод от ИП подсоединяется к минусу регулятора, плюсовый к
плюсу. Лампочка присоединяется проводами к выходам регулятора. При увеличении
напряжения с источника питания на реле лампочка загорается в диапазоне 12 – 13
В. при увеличении напряжения до 14,5 лампа на исправном реле гаснет. Если
источник питания подает напряжение выше 15 В, но контрольная лампа горит, реле
неисправно.

Детали генератора и способ проверки	Визуально	Мультиметром	Контрольной лампочкой
Ротор	—	+	+
Статор	—	+	—
Регулятор напряжения	—	+	+
Диодный мост	—	+	—
Щетки	+	—	—
Контактные кольца	+	+	—

Автомобильный
генератор легко проверить только в том случае, если есть минимальные знания о
порядке работы агрегата. Самостоятельно рекомендуется проверять общую
исправность генератора через измерение поступающего напряжения на АКБ.

Если
агрегат неисправен, лучше обратиться в мастерскую, где специалист быстро выявит
неисправность и проведет замену.

Проверка диодного моста и конденсатора

Задача этого узла в предотвращении прохождения электричества к генератору. Он должен направлять его от генератора к потребителю. При этом всякое отклонение является неисправностью диодного моста.

Для проверки демонтируем его и распаиваем выводы на генераторе. Выставляем прибор на «прозвон».

Для проверки силового диода черный щуп подносим к пластине моста, красный крепим на выход. При показании мультиметра 400-800 Ом – диод исправен, другие цифры требуют замены диода или моста.

При проверке вспомогательного диода, операция выполняется аналогично. Но при перемене щупов местами, прибор должен показать значение сопротивления стремящегося к бесконечности.

При проверке полярного конденсатора, нужно убрать оставшийся заряд. Затем, на шкале выставляем замер сопротивления. Контакты должны крепиться, соблюдая полярность. При замере исправной детали, сопротивление постепенно растет. В противном случае, когда на экране будет 0, ее следует заменить.

Если тестируется неполярный конденсатор, на шкале значений выставляется МОм. Щупы располагаем на контактах независимо от полярности. Затем, нужно замерить значение сопротивления. Если на экране цифра меньше 2 Ом – это неисправная деталь.

В заключение, необходимо напомнить, что все измерения при проверке работоспособности генератора с помощью мультиметра, проводятся измерением значения сопротивления электрического тока.

Только для измерения напряжения на выходе генератора, прибор настраивают для измерения этой величины. Провести проверку генератора мультиметром может любой новичок. Нужно только работать с полной ответственностью и следовать инструкциям.
