Как проверить зарядку генератора мультиметром на автомобилях ваз 2108-2115

Основные неисправности генерирующих узлов VAZ

Прежде чем проверить, не снимая, генератор на машине ВАЗ 2115 или другой модели производителя следует знать, что неисправности таких устройств бывают электрическими и механическими.

К электротехническим проблемам относят:

• поломку диодного моста;
• неисправность регулятора напряжения;
• износ щеток, биение роторного вала;
• обрыв обмотки, пробивание (межвитковое либо на корпус).

Особенности генератора ВАЗ 2108-2115

Механические поломки включают разрушение подшипников, повреждения корпуса, приводного ремня.

Износ, клин шарикоподшипников

Эту проблему можно распознать по специфическому звуку подшипников при вращении вала, наличию вибрации во время работы электрогенератора. Проверять работоспособность подшипников можно по плавности хода вала. Если при вращении слышатся шумы, шарикоподшипники надо менять.

Повреждение обмоток генерирующего узла

Эта неисправность часто встречается на месте соединения концов обмотки с контактными кольцами. Также иногда происходит замыкание обмотки (при ответсвлении проводника, образовании зазаров). При подобных повреждениях перестает заряжаться аккумулятор. Для диагностики поломки нужно:

• отсоединить от щетки конец обмотки;
• подключить к отсоединенному концу и зажиму генерирующего узла через вольтметр или лампу аккумуляторную проводку;
• если лампочка не горит, а стрелка измерительного стоит на месте, можно с уверенностью говорить о наличии обрыва.

Таким образом можно проверить генератор на работоспособность на машине ВАЗ 2110, не снимая его. Этот способ годится также и для большинства других моделей VAZ. При устранении проблемы применяется бескислотная пайка, мягкий припой. Если повреждение произошло внутри катушки, ротор или стартер меняют.

Признаки износа щеток электрогенератора

Проведение диагностики этой поломки возможно без демонтажа генерирующего узла. Если использовать электрогенератор с изношенными щетками, это приведет к полному выходу прибора из строя. Среди признаков проблем со щетками выделяют:

• частое моргание, тусклый свет фар;
• медленная зарядка аккумуляторной батареи;
• произвольное выключение магнитолы.

Такая поломка опасна тем, что во время обслуживания авто мелким деталям часто не уделяется должное внимание. Потому проблема изношенных щеток нередко застает автомобилистов врасплох

Устраняется неисправность путем замены узла.

Неисправность выпрямительного блока

О проблеме может свидетельствовать быстрый разряд аккумулятора. В данном случае можно проверить генератор на машине на работоспособность (для ВАЗ 2110 и других авто приведенной марки).

Чаще всего проблемы начинаются после перегрева элемента, скачков напряжения, механических повреждений. Как правило, поломка связана с пробоем диодов. Это вызывает короткое замыкание контактов статорной обмотки, что приводит к приходу генератора в негодность.

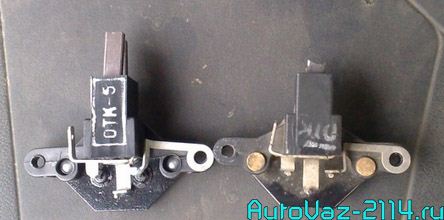

Неполадки с регулятором напряжения

Неисправность нередко возникает на машинах VAZ 2114. При такой неполадке начинаются проблемы с аккумулятором. Также поломку можно диагностировать с помощью мультиметра.

Ремонт генератора ВАЗ 2108-2115

Генератор на автомобиле ВАЗ 2114 должен выдавать напряжение около 13…14 В (при запущенном ДВС). Если устройство начнет давать меньшее либо большее значение, это приведет к снижению ресурса аккумулятора. При высоком напряжении (более 14,5 В) реле должно выключаться. Если регулятор не отключается, это свидетельствует о поломке. Такая неполадка может быть инициирована:

• коротким замыканием в цепи;
• некорректным подключением к аккумуляторной батарее;
• проникновением в корпус влаги.

Регулятор напряжения также может прийти в негодность при нерегулярном обслуживания электрогенератора автомашины.

Демонтаж генератора с автомобиля

Если нужно заменить подшипник генератора ВАЗ 2114, потребуется агрегат полностью снимать. Сначала обязательно нужно отключить аккумуляторную батарею. Без этого нельзя начинать ремонт – короткое замыкание может привести к воспламенению проводки. Затем, используя ключ на «17», ослабляете натяжение ремня привода. Для этого выкручиваете гайку в верхней части и придвигаете корпус к блоку ДВС. Немного работы с электричеством – выкручиваете гайку с болта (вывод «31») и отсоединяете провод, идущий к обмотке возбуждения.

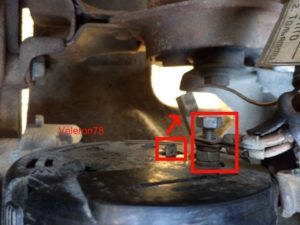

Внизу крепление генератора произведено при помощи длинного болта и гайки. На последней имеется пластиковый фиксатор резьбы. Вверху планка прикручена к статору одной гайкой, а к блоку ДВС двумя болтами. Все резьбовые соединения выкручиваете, чтобы снять генератор. Если резьба прикипела, используйте проникающую смазку – она позволит избавиться от грязи и ржавчины. Вынимается генератор вверх – так оказывается проще. Но можно снять защиту двигателя и вытянуть его вниз: на автомобиле ВАЗ 2114 генератор можно снять двумя способами.

Общая конструкция генераторной установки

• Крышки, изготовленные из алюминиевых сплавов. В них расположены специальные гнёзда, в которые запрессовываются подшипники. На задней крышке расположена клемма подключения к аккумулятору и разъём («папа») для соединения с обмоткой возбуждения. Также на задней крышке закреплен конденсатор. С его помощью подавляются радиопомехи. Щеточный узел смонтирован в одном корпусе с регулятором напряжения ВАЗ 2114. Генератор работает за счет того, что в статорной обмотке индуцируется ЭДС, создаваемая вращающимся магнитным полем ротора.
• Статор набран из пластин, изготовленных из специальных сортов трансформаторной стали. В нем есть специальные пазы, в которые укладываются силовые обмотки. Каждая имеет вывод для подключения к выпрямителю. К статору болтами крепятся крышки. Обмотка возбуждения находится на роторе. Подключение ее производится к кольцам из меди. Они находятся на валу. Спереди устанавливается шкив привода, на роторе под него есть шпоночная канавка.
• Крепление диодного блока произведено к задней крышке изнутри. Он состоит из девяти полупроводников – шести основных и трех дополнительных. Для обеспечения качественного охлаждения полупроводников используют пластины из алюминиевого сплава. А на передней части рядом со шкивом привода находится крыльчатка.

Как определить, что генератор не заряжает АКБ

Проще всего проверить, что генератор не дает зарядку (ВАЗ-2110 не является исключением), посмотрев на приборную панель. На ней есть контрольная лампа. В классических моделях ВАЗ имеется и вольтметр.

Стрелка должна находиться в зеленой зоне, а контрольная лампа – в обычном режиме (когда все исправно, она не горит). Если это не так, то зарядка не идет. Стоит рассмотреть проблему подробно.

Более лучший и точный способ, помогающий определить, что генератор не дает зарядки, – это проверка напряжения на клемме АКБ мультиметром. Если заряд есть, то прибор покажет от 13,6 В до 14,6 В. Если заряд не идет, тогда показания будут от 12 В и ниже.

Как измерить напряжение генератора?

Зная, какое напряжение должен выдавать генератор, также необходимо уметь его измерить. Ведь в противном случае будет невозможно понять, что оно слишком низкое или запредельно высокое. Есть два способа измерения напряжения. Первый – очень простой, но неточный. Бортовой компьютер авто показывает вольтаж. Поэтому можно просто посмотреть на его показания. К сожалению, они нередко бывают заниженными. А потому ориентироваться на эти данные для точной диагностики генератора не стоит. Кроме того, иногда на бортовом компьютере напряжение скачет под нагрузкой. Но это не всегда повод для поиска неисправности. Возможно, какой-либо из потребителей слишком мощный или подключен неправильно. Или же это – просто погрешность прибора.

Второй способ даёт максимально точный результат. Для этого потребуется мультиметр и помощник. Замер выполняется в следующей последовательности:

• Включить зажигание и удостовериться, что все сигнальные лампы на приборной панели загорелись в штатном режиме;
• Завести машину и проверить, что индикатор аккумулятора погас. Если значок АКБ горит, значит, неисправен генератор, аккумулятор или проблемы с проводкой;
• Прогреть автомобиль до рабочей температуры и включить все имеющиеся электропотребители;
• Взять мультиметр и установить на нём режим вольтметра;
• Попросить помощника поддерживать обороты мотора в пределах 3500;
• Мультиметр подключают к аккумулятору;
• Оценить результат измерений. Если всё в порядке, мультиметр покажет примерно 13-13,2 В или чуть больше. Если показания ниже, неисправен генератор либо АКБ.

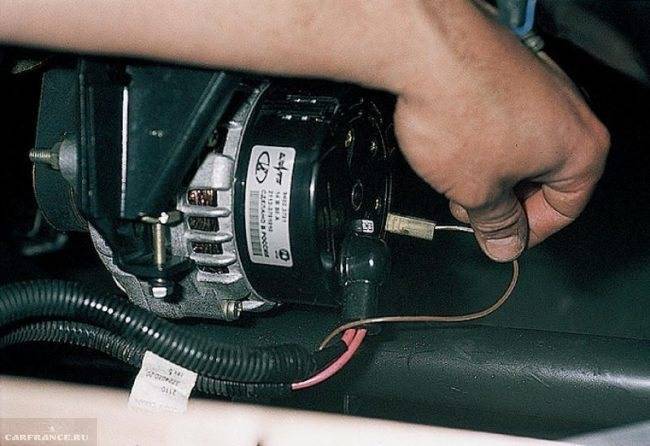

Чтобы продиагностировать генератор, нужно подключить мультиметр к его выводам. На приборе должны появиться значения в пределах 14-14,3 В. Затем следует попросить помощника прибавить обороты мотора. Напряжение исправного генератора не должно прыгать более, чем на 0,5 В. Если оно меняется или изначально было ниже либо выше положенного, узел нуждается в ремонте.

Устройство генератора

Прежде чем определить неисправности генератора необходимо иметь некоторое представление о его конструкции и устройстве. Итак, рассмотрим, из каких основных деталей он состоит.

Устройство генератора ВАЗ

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод «30» генератора; 10 – вывод «61» генератора; 11 – регулятор напряжения; 12 – вывод «В» регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка

Теперь, рассмотрим конструкцию генератора в разобранном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.

Почему генератор не даёт зарядку (основные причины)

Если генератор перестал давать надлежащий заряд на аккумуляторную батарею, а также в бортовой сети, при работающим двигатели падает напряжение, этому есть только две причины. Рассмотрим, какие именно.

Перегрузка устройства

Дополнительное оборудование тянет энергию. Вот так выглядит перегрузка генератора

Этот эффект зачастую вызывается подключение дополнительных световых и других приборов с высокой потребностью энергии. При этом заводской генератор не справляется со своей задачей и начинает терять эффективность, а в конечном итоге может выйти из строя.

Несоответствие аккумулятора и генератора

Несоответствие АКБ и генератора

При установке дополнительного оборудования, многие автолюбители делают непоправимую ошибку и устанавливают на своего «железного коня» АКБ большей мощности, при этом, не увеличивая мощности генератора. Сбой мощностных характеристик между узлами приводит к тому, что генератор не может обеспечить должную зарядку АКБ, впоследствии чего падает производительность первого.

Поиск неисправностей

Чтобы найти неисправность придётся покопаться в электрической части автомобиля. Здесь нет ничего сложного, но придется попотеть и выучить некоторые конструктивные особенности автоэлектрики

Рассмотрим, какие же причины могут служить плохой зарядки и на что стоит обратить особое внимание:

• Слабые контактные соединения.
• Обрывы в части обмотки.
• Короткое замыкание на роторе.
• Поломки в части механики.
• Замыкание статора.

Что делать, если нет нужного напряжения (методы решения на ВАЗ-2114)

В основном методы решения задачи банальны – замена генератора. Но, в связи с высокой стоимостью детали, большинство автомобилистов стараются отремонтировать узел. Итак, рассмотрим, возможные варианты решения проблемы не полной зарядки или отсутствия зарядки со стороны генератора.

Слабые контактные соединения

Повреждение контактной группы влечет за собой проблемы с зарядом

Если ослабли контакты – это может быть связано с загрязненностью или коррозией. Для устранения проблем необходимо прочистить их при помощи острого предмета или специального раствора. Для смазки и защиты наружных контактов подойдет медная паста . Внутреннее контактные соединение, защитить достаточно сложно, поэтому они просто очищаются, и устанавливаются на посадочное место.

Обрывы в части обмотки

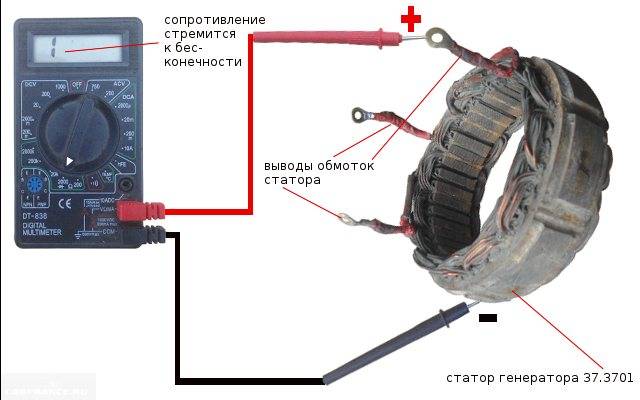

Замер на обнаружение проблем с обмоткой

Обрывы в обмотке обычно лечатся заменой обмотки. Как показывает практика, перематывать этот узел не рентабельно, поэтому автомобилисты ищут альтернативу, которой становится поддержанная деталь.

Короткое замыкание на роторе

Диагностические операции на роторе

Короткое замыкание в бортовой сети, которое закончилось на роторе лечиться заменой неисправной детали, но все-же большинство автомобилистов сходится к тому, что генератор придется заменить.

Принцип работы генератора на ВАЗ-2114

Для того, чтобы преобразовать один вид энергии получаемого от двигателя в другой, создаваемый генератором необходимо наличие магнитного поля. А для того, чтобы создать все условия для его появления, в генераторе находятся два основных и очень важных элемента – это ротор и статор.

Ротор и статор генератора

• Ротор в генераторе, представляет собой подвижный элемент, оборудованный стальным сердечником с наконечниками. На этих наконечниках находятся специальные катушки для возбуждения, к которым и выведено внешнее питания.
• Статор , представляет по своей конструкции кольцо, неподвижное по принципу работы, собранное из индивидуальных стальных элементов, изолированных от обмотки. Внутри статора расположена обмотка из достаточно толстой медной проволоки.

• Шкив – это непосредственно привод агрегата, на который одевается ремень, передающий энергию двигателя.
• Подшипников в генераторе – два, передний и задний. В случае выхода из строя заднего подшипника, его можно просто заменить, чего нельзя сделать с передним, так как он запрессован непосредственно в корпус, и при поломке, замене подлежит вся часть корпуса генератора.

Корпус агрегата имеет две съёмных части, переднюю и заднюю, которые фиксируются с помощью болтов. Точно также фиксация осуществляется и статору, только она уже находится на внутренней части корпуса.

Конструкция генератора ВАЗ-2114

Особенности эксплуатации

Во время его работы, необходимо соблюдать такие элементарные правила:

Не допускайте случаев работы генератора, когда клеммы с аккумуляторной батареи отключены

Это связано с тем, что в отсутствии АКБ, будут наблюдаться постоянные всплески электрической энергии в сети, что может негативно сказаться на всех приборах и состоянии генератора в частности. Во время проведения сварочных работ на автомобиле, следите за тем, чтобы провода были отключены не только с АКБ, но и с генератора

Обращайте внимание на то, чтобы все провода были подключены согласно полярности , потому как неверное включение проводов даже на короткий срок может вывести всю систему из рабочего состояния. Проверка работоспособности генератора должна проводиться только в строгом порядке выполнения работ (указана ниже — прим.)

Общие причины постоянного горения лампы АКБ

К ним относятся такие случаи:

• приводной ремень генератора ослаб, износился или порвался;
• перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
• нарушен контакт в разъёмных колодках монтажного блока;
• неисправность реле-регулятора;
• неисправность диодного моста;
• неисправность в цепи дополнительных диодов;
• обрыв в цепи подвода тока к электромагнитам ротора;
• нарушение контакта на клеммах аккумуляторной батареи;
• отсутствие питающего тока на выходе из генератора;
• износились щётки генератора;
• нет массы на отрицательном проводе.

Источник многих неисправностей системы зарядки аккумулятора — реле-регулятор напряжения генератора

Лампочка иногда может загореться при включении сигнала поворота

Наиболее частая причина заключается в неполадках диодного моста, плохого контакта в предохранителях поворотов, слабого контакта в массовом проводе щитка приборов. Надо делать ревизию контактов всех колодок на проводах, идущих от генератора. Устранить неисправность обязательно нужно. Ведь в случае неполадки генератора (обрыв в одном из трёх диодов) аккумулятор перестанет получать полную зарядку и через какое-то время будет разряжаться полностью при каждом включении и/или выключении поворотников.

Лампочка тухнет и горит в полнакала

Еле горящая в половину накала лампочка АКБ при работающем двигателе сообщает о неисправности генератора: пробит диодный мост или изоляция в одной из обмоток статора. Реже бывает проблема с замком зажигания. Ключ не может повернуться до упора из-за накопившейся грязи. Ситуацию разрядят несколько капель «жидкого ключа» WD-40 в отверстие для ключа замка зажигания. Иногда может потребоваться ремонт электропроводки автомобиля и своевременная диагностика понижения сигнала на индикаторы.

Лампочка горит при увеличении оборотов

Это сигнал о прекращении зарядки при нажатии на педаль газа. Чаще всего причиной данной неисправности бывает износ токосъёмных колец на валу генератора. Случаются проблемы с ремнём, щётками или подшипниками генератора. Неисправность обязательно нужно найти и устранить. В противном случае от пропажи зарядки аккумулятор может выйти из строя в самый неподходящий момент.

Лампочка загорается на холостом ходу

Лампочка загорается, как только заводится машина. Иногда причина банальна. При работающем на холостых оборотах двигателе включены мощные потребители тока: кондиционер, фары, стеклоочистители. Нагрузка на генератор резко возрастает и аккумулятору элементарно не хватает зарядки. Лампочка начинает периодически вспыхивать. Если ремень генератора слабо натянут, то при включении фар или кондиционера слышится визг буксующего ремня. Но горящая на малых оборотах лампочка АКБ может сигнализировать также о неисправности реле-регулятора или выпрямительного моста. В любом случае неисправность нужно найти и устранить.

Лампочка периодически мигает при работе холодного двигателя

Мигающая лампочка АКБ требует обратить особое внимание на генератор. Возможно, у него износились щётки или медные токосъёмные кольца на валу якоря

Возможно, появился плохой контакт в одной из фаз диодного моста

Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов

Возможно, появился плохой контакт в одной из фаз диодного моста. Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов.

Загорается лампа контроля зарядки АКБ при включении фар

Лампочка загорается при включении фар

Это и есть причина, почему генератор не может выдавать номинальное напряжение при повышении нагрузки. Нужно проверять источник переменного тока на предмет выявления обрыва одной из фаз диодного моста, износ коллекторных колец или щёток.

Лампочка продолжает гореть при выключенном зажигании

В этом случае ток к лампочке может подойти только со стороны системы зажигания. С наибольшей доли вероятности можно предположить проблемы с замком зажигания, включённом контакте реле разгрузки зажигания или сигнализации автомобиля.

И лампочка горит, и зарядка идёт

В этом случае можно предположить пропадание тока в цепи лампы АКБ или на контакте от генератора, или на контакте от замка зажигания. Причины могут быть разные: провод перебит или слетел с разъёма, окислились или заржавели контакты в соединительных колодках. Очень редко причиной может стать реле-регулятор.

Поломки в механике и электрике

Проявляется такая неисправность в повышении уровня шума, издаваемого генераторной установкой. Причина – разрушение одного из подшипников. Как правило, того, который находится в передней крышке – на него воздействуют очень большие нагрузки особенно тогда, когда ремень генератора ВАЗ 2114 натянут слишком сильно. По этой причине нужно всегда следить за натяжением ремня привода генератора.

Что касается поломок в электрической части, то они могут проявляться в виде отсутствия напряжения зарядки АКБ либо его низкого (иногда слишком высокого) значения. Чтобы проверить исправность, необязательно снимать генератор с автомобиля. Для этого воспользуйтесь мультиметром. Проведите замеры напряжения на клеммах АКБ ВАЗ 2114. Генератор при работе должен выдавать около 14 Вольт. Если оно 12 Вольт и ниже, то генератор не производит нужное напряжение и нуждается в ремонте. В некоторых случаях вина лежит на регуляторе напряжения или изношенных щетках.

Как определить, что генератор не заряжает АКБ

Проще всего проверить, что генератор не дает зарядку (ВАЗ-2110 не является исключением), посмотрев на приборную панель. На ней есть контрольная лампа. В классических моделях ВАЗ имеется и вольтметр.

Стрелка должна находиться в зеленой зоне, а контрольная лампа – в обычном режиме (когда все исправно, она не горит). Если это не так, то зарядка не идет. Стоит рассмотреть проблему подробно.

Более лучший и точный способ, помогающий определить, что генератор не дает зарядки, – это проверка напряжения на клемме АКБ мультиметром. Если заряд есть, то прибор покажет от 13,6 В до 14,6 В. Если заряд не идет, тогда показания будут от 12 В и ниже.

Поломки генератора и их устранение

Если оказалось, что все оборудование установлено правильно, то следует начать проверять электрическую цепь генератора. Первое, что в данном случае нужно осмотреть — это контакты. Если они ослабли — их следует подтянуть, если окислились — зачистить. Такая, казалось бы, «мелкая неприятность» вполне может стать причиной того, что генератор очень плохо заряжает батарею (или даже совсем не заряжает).

После проверки контактов нужно проверить натяжение приводного ремня. Если он очень ослаб, то вполне вероятно его проскальзывание и крайне плохая передача вращения на вал генератора. После подтяжки ремня зарядка АКБ при работающем двигателе должна восстановиться.

Степень износа щеток следует проверять периодически, не дожидаясь их полного истирания и начала проблем в бортовой сети автомашины.

Иногда, если генератор не дает зарядку ваз 2114, причины могут крыться и в нем самом. Чаще всего к его поломке приводят замыкания обмоток ротора либо статора, выход из строя подшипников и другие причины. Узнать о том, что генератор вышел из строя, можно по горящей сигнальной лампочке в салоне. В этом случае не остается ничего другого, как заменить генератор на новый, поскольку починить его в случае замыкания — практически нереально.

Поиск неисправностей — с чего начать

Первое, что следует проверить — это наличие перегрузки в бортовой сети. Безусловно, если в вашей автомашине не установлено ничего, кроме стандартной магнитолы, то делать этого не нужно, но если вы — любитель тюнинга, то проверку следует начать именно с этого варианта.

Перегрузка бортовой сети ваз 2114

Для того, чтобы проверить нагрузку на сеть, потребуется хотя-бы визуально оценить количество дополнительно установленных световых и звуковых приборов, а также сравнить их суммарную мощность с мощностью генератора.

Если в конечном счете окажется, что две эти величины примерно равны либо потребляемая мощность даже превышает генерируемую, то нужно будет удалить некоторые устройства (чем именно «пожертвовать» — решать вам).

После этой процедуры нужно будет запустить автомобиль и проверить работу генератора. Если аккумуляторная батарея начнет заряжаться, значит причина была именно в перегрузке.

Аккумулятор для ваз 2114

Второе, что нужно будет проверить — это соответствие установленных в машине генератора и аккумулятора. Так, некоторые автомобилисты, устанавливающие дополнительное оборудование на свое авто, ставят и аккумуляторные батареи увеличенной мощности, думая, что они смогут обеспечить энергией все вновь смонтированные приборы.

На самом деле, это далеко не так. Если мощность АКБ превышает мощность генератора, то последний просто не сможет ее полностью зарядить, благодаря чему в бортовой сети только увеличатся энергопотери. Об этом следует всегда помнить.

ДРУГИЕ ПРИЧИНЫ ОТСУТСТВИЯ ЗАРЯДКИ

Если заряд АКБ отсутствует или недостаточен, помимо неисправного регулятора напряжения, могут быть другие причины, связанные с генератором:

• Не очень тугой пояс;
• Плохой контакт или обрыв в проводах, питающих питание;
• Неисправность обмотки ротора или статора;
• Плохой контакт щеток с роторным коллектором, щетки просто изношены.

Новые и изношенные щетки генератора

должна ли быть правильная скорость зарядки 13,7-14,8?

Приятного вечера. 14,8 — это много. Для зимних и непродолжительных поездок поедет, а на дальние расстояния разрядится аккумулятор. Норма 14,2. А что лежит на 13,3, значит надо прямо на генераторе замерять, что он дает. Если он отличается от того, что на аккумуляторе, проблема все еще в контактах. В противном случае проблема в генераторе. И добавить диод не вариант, он слишком высоко поднимется.

должна ли быть правильная скорость зарядки 13,7-14,8?

Приятного вечера. 14,8 — это много. Для зимних и непродолжительных поездок поедет, а на дальние расстояния разрядится аккумулятор. Норма 14,2. А что лежит на 13,3, значит надо прямо на генераторе замерять, что он дает. Если он отличается от того, что на аккумуляторе, проблема все еще в контактах. В противном случае проблема в генераторе. И добавить диод не вариант, он слишком высоко поднимется.

Сам генератор показывает 14,1 на отрезке 14,2 при измерении мультиметром. Батарея показывает больше, 14,5.

Как это может быть? В любом случае генератор дает больше, чем получает батарею. Может ты неправильно меряешь? Он измеряется между выводом генератора и плюсом батареи, затем между корпусом генератора и минусом батареи. Затем включите нагрузку, например фары и обогрев заднего стекла, и проверьте еще раз. Какие будут показания? В идеале он должен быть нулевым.

Сам генератор показывает 14,1 на отрезке 14,2 при измерении мультиметром. Батарея показывает больше, 14,5.

Убираем с экрана эти надоевшие цифры

Без преувеличений постоянное появление ошибки Р1602 на вашем автомобиле ВАЗ-2114 может основательно осточертеть. Порой кажется, что автомобиль над вами издевается, но не стоит забывать, что у автомобиля своего центра принятия решений нет, и это все бортовой компьютер. Может быть, у него действительно дурное чувство юмора. Простейшим способом диагностики его работоспособности является элементарная замена одного устройства на аналогичное, заведомо исправное. Проблема может быть разве что с доставанием еще одного компьютера, но навсегда он не нужен, можно просто одолжить у друга, попутно заручившись его услугами в качестве помощника, раз уж он такой щедрый: вдруг поломка все-таки в машине, а не в электронных мозгах, тогда пригодятся лишние руки. Если эта ошибка появляется очень часто, можно попробовать обновить или сменить прошивку компьютера. Для этого лучше обратиться к специалисту.

Максимально часто эта ошибка появляется в зимний период, когда замерзает аккумулятор под капотом. Если автомобиль после этого заводится, можно спокойно вздохнуть: вероятность ложного срабатывания возросла. Но не исчезла полностью! Для дальнейшего продвижения давайте узнаем, какие вообще неисправности могут таиться за кодом Р1602.

• ослабло напряжение бортовой сети;
• источник питания почти на исходе;
• сети не хватает мощности из-за перегрузки посторонними приборами;
• произошло короткое замыкание где-то в проводке;
• нарушение целостности клемм или самой цепи;
• неисправен один из датчиков, к которым компьютер подключен.

Специалисты утверждают, что из-за изначально невысокой долговечности наиболее частая причина – последняя, выход из строя датчиков. Они недорогие даже по нынешним меркам, так что их несложно заменить, главное, не перепутайте отживший свое датчик с исправным!

Проверьте визуально целостность проводки, переподключите клеммы, лучше зачистить все контакты, даже те, которые вы не подозреваете. Это само по себе может как минимум на время избавить ваш автомобиль ВАЗ-2114 от этой ошибки. Проверьте аккумулятор и заряд в нем. Если не чувствуете в себе уверенности, доверить диагностику генератора стоит профессионалам.

Пошаговый порядок проверки генератора

Включаем зажигания и обращаем внимание на то, чтобы все лампочки приборной панели горели. Заводим автомобиль, и если генератор работает в штатном режиме, сигнальная лампа АКБ должна погаснуть

Дожидаемся, пока автомобиль нагреется до своей стандартной рабочей температуры в 90 °С. Когда он нагрелся, необходимо максимально нагрузить сеть. Для этого запускаем всё, что есть в автомобиле, включая обогрев зеркал, свет, музыку и прочее. Берём заранее подготовленный мультиметр и переставляем его в режим проверки «вольтажа». Далее зовём помощника и просим его держать на холостом ходу обороты двигателя (в пределах 3500 – прим.). Воспользовавшись мультиметром, подключаем его щупы к АКБ, и в тот, момент когда включены все потребители, показания не должны опускаться ниже – 13-13,2 В.. Если показания, на таких оборотах двигателя меньше, то это будет обозначать то, что генератор не вырабатывает необходимое количество энергии

А когда они в норме, то продолжаем тестирование, на выключенных потребителях на тех же самых оборотах. В этом случае показания мультиметра должны быть порядка 14,5-14,7 В

Если показания, на таких оборотах двигателя меньше, то это будет обозначать то, что генератор не вырабатывает необходимое количество энергии. А когда они в норме, то продолжаем тестирование, на выключенных потребителях на тех же самых оборотах. В этом случае показания мультиметра должны быть порядка 14,5-14,7 В.

Проверка напряжения, которое выдаёт генератор

После диагностики аккумуляторной батареи, переходим непосредственно к генератору, используя тот же мультиметр.

1. Когда автомобиль заведён, подключаем щупы к его выводам, при этом напряжение должно быть не менее 14-14,3 Вольт.
2. Далее, при наборе оборотов, следим за показаниями приборов, на котором значения не должны измениться более чем на 0,5 вольт. Если подобного не наблюдается, то это будет означать, что генератор и регулятор напряжения функционируют правильно.

На лицо избыток перенапряжения в сети.

Теперь, достоверно располагая сведениями, сколько вольт должен выдавать генератор, вы будете точно знать, исправен он или нет

И если показания несколько отличаются от нормы, то в первую очередь вам следует обратить внимание на неисправности описанные ниже
