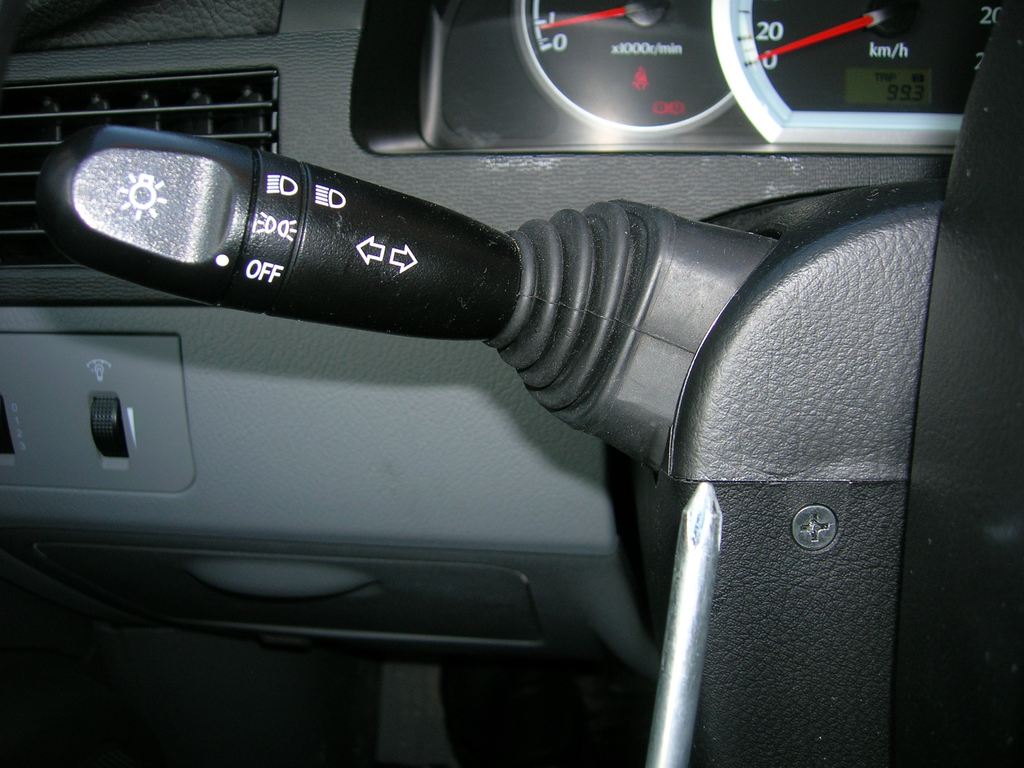

Как включить фары на шевроле авео

Предохранители шевроле авео т250 т255

Блок в салоне

Общее фото

Схема

Обозначение

F1	SDM
F2	EMS1
F3	OBD
F4	люк
F5	звуковой сигнал
F6	стеклоочиститель
F7	стоп-сигнал
F8	задние противотуманные фонари
F9	электрическое зеркало
F10	комбинация приборов
F11	аудиосистема/RKE
F12	сигнал поворота
F13	прикуриватель
F14	освещение салона
F15	дверной светильник
F16	EMS2
F17	аудиосистема/часы
F18	обогреватель
F19	фонарь заднего хода
F20	подогрев зеркал

Блок под капотом aveo

Место расположение блока с предохранителями и реле

актуальное описание на обратной стороне крышки

Общая схема

Таблица с описанием

F1	АКБ
F2	левый стояночный фонарь
F3	правый стояночный фонарь
F4	стартер/ зажигание 1
F5	компьютерная система кондиционирования/ зажигание 1
F6	световая аварийная сигнализация
F7	правая фара ближнего света
F8	левая фара ближнего света
F9	передние противотуманные фары
F10	фары дальнего света
F11	высокая скорость вентилятора охлаждения
F12	низкая скорость вентилятора охлаждения
F13	компьютерная система кондиционирования
F14	электрический стеклоподъемник 2
F15	электрический стеклоподъемник 1
F16	топливный насос
F17	блок управления двигателем
F18	EMS1
F19	EMS2
F20	резерв
F21	резерв
F22	резерв
F23	АБС
R1	реле топливного насоса
R2	реле электрического стеклоподъемника
R3	реле стояночного фонаря
R4	реле передних противотуманных фар
R5	реле фар дальнего света
R6	реле фар ближнего света
R7	реле дальнего вентилятора
R8	реле ближнего вентилятора
R9	реле системы кондиционирования воздуха
R10	главное реле
FP	пинцет для замены предохранителей

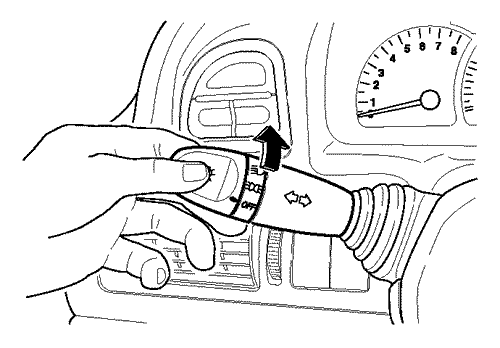

Как включить фары на шевроле авео

Сиденья и системы пассивной безопасности Приборы и органы управления Вождение автомобиля Управление микроклиматом и аудиосистема Повреждения, устраняемые в пути Сервисные работы и уход за автомобилем Техническое обслуживание автомобиля Техническая информация Общие сведения Двигатель Система смазки Топливная система Система охлаждения Система кондиционирования и вентиляции Тормозная система Трансмиссия Рулевое управление Подвеска и ходовая часть Кузов и салон Безопасность Электрооборудование Тюнинг Приложение

Весной 2003 года на автосалоне в Чикаго были показаны новые автомобили под названием Aveo с кузовами пятидверный хэтчбек и четырехдверный седан. Родословная модели идет от Daewoo Kalos (Kalos по-гречески — «прекрасный»), первого автомобиля, пошедшего в серию после того, как обанкротившаяся фирма Daewoo была выкуплена концерном GM. От Европейских Daewoo Kalos модель Aveo отличается характерной для Chevrolet горизонтальной хромированной полосой вдоль фальшрадиаторной панели, увеличенными габаритами, более динамичной внешностью, большим багажником, просторным, более стильным и дорогим салоном. Chevrolet Aveo спроектирован итальянским автомобильным ателье ItalDesign и произведен в Южной Корее, его отличает яркая индивидуальность и практичность. У нас модель продают с осени 2004 года. Несмотря на американское происхождение Aveo получил интернациональную внешность. Студия «Jiujiaro» так умело сформировала облик данной модели, лишив экстерьер противоречий, что Aveo воспринимается как очень гармоничный автомобиль. В дизайне прекрасно сочетаются острота росчерков с мягкостью линий. Четкие, почти резкие грани по всему кузову, особенно внизу дверей и поверху от крыла к крылу, и в то же время плавный силуэт. Словом, автомобиль получился ладным и красивым. У Aveo есть несколько интересных особенностей.

Автомобиль надежен в реакциях, предсказуем в поведении и к тому же очень хорошо держит дорогу. Очень хорошая подвеска, энергоемкость которой настроена настолько удачно, что пассажирам не удастся испытать дискомфорт, по каким бы покрытиям или вне них не ездил Aveo. Шумоизоляция также на высоте. Как подобает современному автомобилю Aveo оснащён гидроусилителем, кондиционером, ABC, электропакетом, литыми дисками и противотуманными фарами. Среди опций подушка безопасности для водителя и переднего пассажира, плюс 3-точечные ремни безопасности для всех пассажиров.

На автосалоне в Шанхае в апреле 2005 года концерн General Motors представил новое поколение Chevrolet Aveo 2006 года, разработанный совместно GM-DAT и технологическим центром РАТАК из Шанхая. Автомобиль создан на доработанной платформе предшественника (спереди стойки McPherson, сзади торсионаая подвеска), однако отличается полностью новым кузовом в «граненом» стиле и обновлённым интерьером. Размеры нового Aveo увеличились колёсная база 2480 мм, габаритные размеры 4310x1710x1495 мм. Гамма двигателей состоит из: 1,5 л мощностью 86 л.с. и 1,6 л мощностью 103 л.с.

Содержание этой страницы защищено авторским правом. Копирование, перепечатка, либо использование материалов данной страницы для воспроизведения, переноса на другие носители информации ЗАПРЕЩЕНО и преследуется в соответствии с действующим законодательством.

Проблемы с реле

Если ближний свет не работает, первым делом необходимо проверить состояние реле. В большинстве случаев оно установлено в блоке предохранителей в моторном отсеке автомобиля. Обычно реле визуально отличается от других предохранителей – оно имеет больший размер и может быть обозначено соответствующей иконкой или надписью на крышке блока.

Для проверки реле следует сначала проверить его целостность – убедиться, что оно не разбито или испорчено. Если реле внешне выглядит исправным, то следующим шагом необходимо проверить контакты. Возможно, они окислены или сгорели. В таком случае реле нужно заменить на новое.

Способы исправления проблем с реле:

1. Проверьте реле на предмет повреждений или признаков износа.
2. Очистите контакты реле от окисления или замените реле полностью.
3. Убедитесь, что провода, подсоединенные к реле, не имеют разрывов или повреждений.
4. Проверьте предохранители, связанные с реле ближнего света, и замените их при необходимости.
5. Если после выполнения всех вышеперечисленных действий ближний свет все еще не работает, рекомендуется обратиться к автомобильному электрику для детальной диагностики и ремонта.

В случае проблем с реле ближнего света на Chevrolet Aveo, самостоятельная замена или очистка реле может быть достаточной для устранения неисправности. Однако, если эти действия не помогли решить проблему, лучше обратиться к специалисту, чтобы избежать возможных повреждений или поломок других компонентов автомобиля. И не забудьте проверить регулярно состояние электрической системы автомобиля, чтобы предотвратить возможные неисправности заранее.

Деградация оптики

Одной из возможных причин того, что ближний свет не горит на вашем автомобиле Chevrolet Aveo, может быть деградация оптики.

• Пятна и загрязнения на фаре: с течением времени фары могут покрыться пылью, маслом или другими загрязнениями. Это может снизить яркость света и создать препятствия для прохождения света через оптику.
• Износ линзы фары: при повседневной эксплуатации автомобиля линзы фары могут потерять свою прозрачность и блеск. Это может привести к тому, что свет станет тусклым и неярким.
• Потеря регулировки фары: если фара перестала работать после удара или столкновения, возможно, она потеряла свою регулировку. Это может привести к тому, что свет будет направлен неправильно или не будет достаточно ярким для освещения дороги.

Для исправления деградации оптики и восстановления работы ближнего света на вашем Chevrolet Aveo, вы можете воспользоваться следующими методами:

1. Очистить фары: используйте специальные средства для чистки фар, чтобы удалить пятна и загрязнения. Это поможет восстановить прозрачность оптики и улучшить качество света.
2. Заменить линзу фары: если линза фары сильно повреждена или изношена, можно приобрести новую линзу и заменить старую. Это позволит вам получить яркий и четкий свет.
3. Отрегулировать фару: если фара потеряла регулировку, обратитесь к специалисту или самостоятельно выполните регулировку согласно инструкции в руководстве по эксплуатации автомобиля. Это позволит вам вернуть яркость и правильную дальность света.

В случае, если ни один из перечисленных методов не помогает восстановить работу ближнего света на Chevrolet Aveo, рекомендуется обратиться к автомобильному сервисному центру для проведения более глубокой диагностики и ремонта оптики.

Обрыв провода

Одной из основных причин, по которой не горит ближний свет на Chevrolet Aveo, может быть обрыв провода. Обрыв провода происходит, когда провод отключается от источника электрической энергии или происходит повреждение провода.

Для исправления обрыва провода, следует сначала найти точку обрыва. Для этого рекомендуется проверить все проводки, проходящие от фары до источника электрической энергии. Тщательно осмотрите предшествующий участок провода до точки обрыва. Если обрыв обнаружен, проведите диагностику поврежденной области и замените поврежденный участок провода.

Помимо этого, также проверьте сопутствующие элементы, такие как разъемы и предохранители. Возможно, проблема с горением ближнего света связана с неисправностью одного из них. Проверьте состояние разъемов и предохранителей, и при необходимости замените их.

Учтите, что ремонт электрооборудования автомобиля требует определенных знаний и навыков. Если вы не уверены в своих способностях или не имеете достаточного опыта, рекомендуется обратиться к специалисту или автомастерской для диагностики и ремонта проблемы.

Новый электрический кроссовер Voyah Free готовится к серийному производству

Компания Dongfeng создала суббренд Voyah для проектирования, сборки и реализации под этим названием более дорогих моделей автомобиля. Дебют нового бренда состоялся летом 2020 года, однако первые серьезные заявки на успех были сделаны только в конце года. Именно тогда был презентован прототип нового электрического кроссовера Voyah Free . За разработкой дизайна нового китайского автомобиля стоит Italdesign, что хорошо просматривается в сходстве модели с рядом других проектов известной компании. Технические особенности и габариты Специально под бренд Voyah была проведена разработка новой модульной платформы ESSA . Спереди автомобиль получил двухрычажную подвеску, а сзади будет устанавливаться.

Блоки с предохранителями и реле chevrolet aveo t200

Блок в салоне авео

Фото схема

Таблица с расшифровкой

Номер	Защищаемая цепь
Предохранители
F1	15А Дополнительная розетка 12 В для внешних потребителей, прикуриватель
F2	15А Предохранитель прикуривателя Chevrolet Aveo
F3	10А Аудиосистема, часы
F4	15А Лампа освещения в светлое время суток, часы, комбинация прибо­ров, звуковая сигнализация (зуммер), иммобилизатар
F5	10А Панель приборов
F6	10А Выключатель света заднего хора, переключатель парковка/нейтраль
F7	10А Блок управления двигателем, блок управления АКП
F8	15А Система питания
F9	10А Подушка безопасности (SRS)
F10	10А Модуль сигнальной лампы ABS
F11	Резерв
F12	10А Звуковой сигнал, обогрев заднего стекла
F13	15А Выключатель стоп-сигнала
F14	15А Комбинация приборов, выключатель аварийной сигнализации
F15	15А Блок управления противоугонной сигнализацией
F16	10А Блок управления двигателем, блок управления АКП
F17	20А Стеклоочиститель и стеклоомыватель стекла
F18	10А Система зажигания
F19	20А Выключатель вентилятора, выключатель кондиционера
F20	Резерв
F21	Резерв
F22	Резерв
F23	10А Часы, аудиосистема
Реле
R1	Блок управления реле-прерывателем
R2	Реле задних противотуманных фонарей
R3	Реле омывателя.
R4	Реле-прерыватель
R5	Репе вентилятора кондиционера
R6	Реле стеклоочистителя

За прикуриватель отвечают предохранители F1 или F2.

Блок в моторном отсеке

Общая фото схема блока с предохранителями шевроле авео

Описание элементов схемы

Номер	Защищаемая цепь
Реле
R1	Реле вентилятора системы охлаждения двигателя – низкая скорость
R2	Реле ближнего свела фар
R3	Реле противотуманных фар
R4	Реле топливного насоса
R5	Реле компрессора кондиционера
R6	Реле освещения
R7	Реле дальнего свела фар
R8	Реле стеклоподъемников
R9	Реле вентилятора/главное реле
R10	Реле вентилятора системы охлаждения двигателя – высокая скорость
Предохранители
11	Запасные предохранители
12	10А Правая фара дальнего света
13	10А Левая фара дальнего света
14	20А Люк крыши
15	10А Звуковой сигнал
16	15А Топливный насос
17	15А Противотуманные фары
18	10А Правая фара (дальний свет)
19	10А Левая фара (дальний свет)
20	10А Правая фара (ближний свет)
21	10А Левая фара (ближний свет)
22	10А Плафон салона
23	30А Обогреватель стекла
24	20А Фара
25	25А То же
26	10А Муфта привода компрессора кондиционера
Плавкие предохранители
27	60А Антиблокировочная система (АВС)
28	30А Вентилятор радиатора системы охлаждения двигателя
29	20А Главное реле
30	30А Стеклоподъемники
31	30А Вентилятор
32	30А Внутренний блок предохранителей
33	30А Система зажигания
34	30А То же

Дополнительная информация

Вес среднестатистического водителя составляет 75 (кг). Именно такой массой рекомендуется нагружать переднее левое сиденье, когда производится настройка света фар. То есть перед регулировкой фар нужно положить на переднее сиденье либо гантели, либо пару мешков с песком, общий вес которых составляет 75 (кг).

Перед регулировкой света передних фар Авео нужно довести давление в шинах до одинакового значения. Если каное-то из колес будет приспущено, а какое-то перекачано, то автомобиль получит заметный перекос кузова.

В данном случае, как и при уклоне пола, регулировка фар на перекошенной машине будет заведомо некорректной.

Наиболее важным этапом регулировки фар является точное позиционирование центра автомобиля с центральной точкой на экране. При смещении центра автомобиля относительно центра контрольной точки на экране будет потерян смысл регулировки. Базовые точки и линии нужно контролировать при помощи высокоточного лазерного уровня.

Предохранители и реле шевроле авео T300

Блок в салоне шевроле авео т300

В отличие от модели Т250 он расположен не в торцевой части панели, а в передней, под приборной панелью.

Схема

Назначение

1. DLIS
2. DLC
3. Подушка безопасности
4. Задняя дверь
5. Запасной предохранитель
6. Блок управления кузовным оборудованием
7. Блок управления кузовным оборудованием
8. Блок управления кузовным оборудованием
9. Блок управления кузовным оборудованием
10. Блок управления кузовным оборудованием
11. Блок управления кузовным оборудованием
12. Блок управления кузовным оборудованием
13. Блок управления кузовным оборудованием
14. IPC
15. ONSTAR
16. ULTRA PARKING ASSIST
17. Информационный центр водителя
18. Аудио
19. Прицеп
20. VLBS
21. CHEVYSTAR
22. Обогрев, вентиляция, кондиционер
23. HDLPALC
24. Сцепление
25. IPC-AOS
26. Подушка безопасности ход/ запуск
27. Ходовое реле
28. Реле задней двери
29. Прицеп ход/запуск
30. Часовая пружина
31. Обогрев, вентиляция, кондиционер
32. Запасной предохранитель
33. Вентиляционный люк крыши
34. Прикуриватель
35. Запасной предохранитель
36. Задний электрический стеклоподъемник
37. Передний электрический стеклоподъемник
38. RAP/ACCY
39. DCDC CONV
40. Электростеклоподъемник двери водителя
41. РТС 2
42. РТС 1
43. Разъем аккумулятора.

• DLC – диагностический разъем;
• IPC и IPC-AOS – контроллеры;
• ONSTAR – навигационная система (недоступна в России);
• ULTRA PARKING ASSIST – парковочный ассистент (парктроник или камера, в зависимости от комплектации);
• CHEVYSTAR – спутниковая система «Шевроле-Авео»;
• RAP/ACCY – система отопления и кондиционирования;
• DCDC CONV – трансформатор.

Блок в моторном отсеке

Расположение

Общая схема

Описание

1. Реле скорости переднего стеклоочистителя
2. Насос ABS
3. Реле управления переднего стеклоочистителя
4. Передний стеклоочиститель
5. Нагнетательный вентилятор
6. Клапан ABS
7. Вентиляционный люк крыши
8.  –
9. Очиститель заднего стекла
10. Регулятор напряжения генератора
11. ABS
12. AOS/ROS
13. Наружное зеркало заднего вида
14. Реле обогревателя заднего стекла
15. Обогреватель заднего стекла
16. Запасной предохранитель
17. Запасной предохранитель
18. Запасной предохранитель
19. Запасной предохранитель
20. Запасной предохранитель
21. Запасной предохранитель
22. Запасной предохранитель
23.  –
24. Ход/запуск IEC
25. Реле ход/запуск
26.  –
27.  –
28. Наружное зеркало заднего вида с подогревом
29.  –
30. Обогрев передних сидений
31.  –
32. Поток топлива
33. Омыватель
34. Реле топливного насоса
35. Топливный насос
36. Модуль управления двигателем/ трансмиссией
37.  –
38.  –
39. Вентилятор охлаждения К5
40. Вентилятор охлаждения К4
41. EVP
42. ЕСМ
43. Муфта кондиционера
44. тем
45. ЕСМ_1
46. COIL
47. ЕСМ_4
48. ЕСМ 3
49. ЕСМ2
50. Инжектор
51. Реле Р/Т
52. Звуковой сигнал
53. Реле вентилятора охлаждения КЗ
54. Пуск
55. Реле пуска
56. Реле муфты кондиционера
57. Реле дальнего света
58. Передние противотуманные фары
59. Дальний свет левый
60. Дальний свет правый
61. Реле вентилятора охлаждения К1.

Hongqi E-HS9 – электрический кроссовер премиального класса от FAW

Ранее дочерняя компания FAW – Hongqi ориентировался исключительно на производство лимузинов, которые были предназначены преимущественно для членов правительства. Реже компания выпускала легковые автомобили премиум класса для бизнесменов. Теперь же, вслед за материнским концерном FAW компания решила выпустить кроссовер. При чем не обычный, а сразу электрический. Флагманской моделью в данной линейке должен стать новый китайский автомобиль Hongqi E — HS 9 . К разработке дизайна новинки приложил руку Джайлс Тейлор, бывший дизайнер легендарного Rolls-Royce . Это угадывается в некотором сходстве авто из Поднебесной с машинами английской компании . Габариты и дизайн Габариты нового кроссовера вполне впечатляют. Длина.

Попробуем произвести регулировку фар Шевроле Авео собственными силами. Процесс регулировки должен происходить в затемненном помещении. Нам будет необходима стена, по которой мы и будем регулировать положение лампочек, она должна быть вертикальной и иметь шероховатую поверхность. Автомобиль ставим таким образом, чтобы он находился на горизонтальном полу, а его продольная ось была перпендикулярна стене.

Лишь после этого начинаем проверку каждой фары по отдельности. Ту фару, которую на данный момент проверять не нужно, закрываем плотным темным листом бумаги или картона

Обратите внимание на то, что световой пучок должен быть направлен так, чтобы дорожное полотно было хорошо освещено, при этом не ослепляя ближним светом водителей встречного транспорта

Стоит заглянуть в моторный отсек, как вы заметите, что у фары есть несколько винтов, они предназначены для регулировки фары по горизонтали и по вертикали.

Ставим Шевроле Авео ровно в 10 м от поверхности стены, одну фару закрываем картоном и начинаем проверку. Но перед тем, как к ней приступить нужно выполнить подготовительные работы.

В первую очередь проверяем давление в шинах, оно должно быть оптимальным. Если вы заметите, что шины стали изношены, не помешает заменить их на новые. Теперь осматриваем лампы в фарах, их стекла и т.п. Если при проверке выявились дефектные детали, то их также необходимо поменять. Отъезжаем назад от стены на 13 метров и начинаем качать Шевроле Авео сбоку, это делается для того, чтобы элементы подвески приняли рабочее положение.

При необходимости регулятор ширины освещения ставим на нулевую отметку. Посадите в салон автомобиля человека, который имеет примерно такой же вес, что и вы. Регулировка фар производится при включенных фарах ближнего света. Рекомендуется сделать специальные разметки на стене. Отмечаем несколько точек, которые соответствуют центрам фар на такой же высоте от пола и на таком же расстоянии друг от друга, как и центры фар.

Проводим между ними первую линию, параллельно ей проводим вторую, она ниже на 12 см, а третья линия ниже первой на 22 см. Переходим ку регулировке

Обратите внимание на то, что верхняя граница световых пятен основных фар на стене должна совпадать со второй линией, а верхняя граница световых пятен противотуманных фар должна совпасть с третей линией

Точки пересечения горизонтального и наклонного участков световых пятен должны находится на 12 и 22 см ниже точек, соответствующих центрам фар. Регулируем фары так, чтобы они совпадали с этими значениями и на этом можно считать работу законченной. Особенно важна регулировка света фар, если у вас установлены необычные лампочки, а ксенон.

У ксенона более яркий луч света, так что регулировать его нужно обязательно. При этом автомобиль должен быть оснащен автоматическим корректором и омывателем фар. В противном случае машина просто не сможет пройти техосмотр и тогда никакого толку от освещения не будет. В любом случае это делается для нашей же безопасности. Ведь свет, направленный в глаза водителя встречного автомобиля может его ослепить и тогда возникает аварийная ситуация.

• Форд транзит горит подушка безопасности



• Что лучше дэу ланос или шевроле ланос



• Как снять сидения форд s max



• Установка линз в фары шевроле круз



• Как поднять шевроле трейлблейзер

Перегорание предохранителя

Причины перегорания предохранителя:

1. Поврежденная лампа: Если лампа накаливания ближнего света вышла из строя, она может вызвать перегрузку электрической цепи и привести к перегоранию предохранителя. В этом случае необходимо заменить поврежденную лампу на новую.

2. Короткое замыкание: Короткое замыкание в электрической цепи фары также может вызвать перегорание предохранителя. Короткое замыкание может быть вызвано повреждением проводки или неисправностью выключателя света. Для исправления этой проблемы необходимо провести тщательную проверку проводки и выключателя на наличие повреждений.

3. Высокая нагрузка: Если ближний свет включен сразу после запуска автомобиля или при работе других приборов, которые потребляют большое количество энергии, это может привести к перегрузке предохранителя. Рекомендуется не включать ближний свет сразу после запуска двигателя и, если возможно, отключать другие электрические приборы перед включением света.

Как исправить перегорание предохранителя:

Для исправления проблемы с перегоранием предохранителя, сначала следует определить его местонахождение в панели предохранителей вашего шевроле авео. Обычно схема расположения предохранителей указана на крышке панели или в руководстве по эксплуатации автомобиля. Затем, используя соответствующий инструмент, снимите перегоревший предохранитель и замените его на новый с аналогичными характеристиками.

Однако, простая замена предохранителя может быть временным решением проблемы, поскольку перегорание предохранителя может быть вызвано более серьезными неисправностями в электрической цепи. Если перегорание предохранителя повторяется регулярно, рекомендуется обратиться в автосервис для проведения детальной диагностики и ремонта возможных неисправностей.

Возможные ошибки и их устранение

При включении дальнего света на Шевроле Авео Т300 седан могут возникать следующие проблемы:

Ошибка	Возможные причины	Устранение

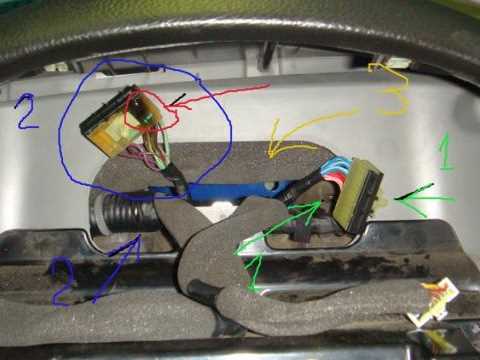

Не работает дальний свет	Перегоревшие лампочки в фарах Сломан или ослаблен контакт в системе освещения Проблемы с электрической проводкой Неисправность реле дальнего света Неисправность выключателя дальнего света	Проверьте и замените перегоревшие лампочки в фарах Проверьте и, при необходимости, восстановите контакты в системе освещения Проверьте электрическую проводку и устраните обнаруженные проблемы Проверьте и, при необходимости, замените реле дальнего света Проверьте и, при необходимости, замените выключатель дальнего света
Дальний свет периодически мигает	Неисправность выключателя дальнего света Проблема с проводкой	Проверьте и, при необходимости, замените выключатель дальнего света Проверьте проводку и устраните обнаруженные проблемы
Дальний свет не отключается	Неисправность выключателя дальнего света Проблема с реле дальнего света Сломан или ослаблен контакт в системе освещения Проблема с электрической проводкой	Проверьте и, при необходимости, замените выключатель дальнего света Проверьте и, при необходимости, замените реле дальнего света Проверьте и, при необходимости, восстановите контакты в системе освещения Проверьте электрическую проводку и устраните обнаруженные проблемы

Если указанные методы устранения проблем не дают результатов, рекомендуется обратиться к квалифицированному автомеханику или сервисному центру для проведения диагностики и ремонта системы освещения Шевроле Авео Т300 седан.

Как отрегулировать свет передних фар Авео

Настройка наклона светового пучка передних фар производится вовсе не на глаз. В этом деле нужно математическая точность. Для регулировки фар Шевроле Авео потребуется набор чертежных принадлежностей:

Настройку наклона светового пучка следует проводить рядом со стеной с матовым покрытием. Глянцевый фон будет давать блики, что может снизить точность регулировки . Расстояние от фар до стены не сильно критично, хотя специалисты рекомендуют делать настройку с расстояния 3 (м).

Перед непосредственной настройкой наклона света фар мастеру необходимо подготовить автомобиль:

Регулировка света передних фар Chevrolet Aveo проводится по следующей схеме:

• Ставим автомобиль на ровной площадке. Уклон основания недопустим, так как регулировка света фар получится некорректной ! Для контроля уклона следует воспользоваться уровнем.
• Определяем центр передней части автомобиля. Центральная точка проходит ровно по эмблеме.

​

Определяем центр светового пучка каждой фары. Наружное стекло каждой из фар имеет маркировку центра ближнего и дальнего света.

​

Замеряем расстояние от пола до центра фар Шевроле Авео. Обычно расстояние от пола до центра фар составляет в пределах 70-73 (см).

​

Определяем расстояние от центра передка до центра каждой фары. Расстояние от центральной оси до центра каждой фары обычно составляет около 55 (см).

​

Теперь мастеру необходимо перенести на экран линию горизонта.

​

• Подгоняем автомобиль вплотную к контрольному экрану (стене или воротам). Экран при этом должен быть ровным в вертикальной плоскости. Уклон экрана недопустим, так как в этом случае не получится правильно настроить свет фар.
• На этом этапе, когда передняя часть автомобиля находится практически вплотную к стене, нужно перенести на экран центральную ось передка. Центральная точка станет базой при разметке других важных точек, а именно реального центра фар и центра светового пучка с расстояния.
• На горизонтальной линии можно сразу отметить и расстояние от центральной оси до центра каждой фары.
• Определяем коэффициент нерегулируемого наклона фар. Информация о данном коэффициенте указывается на корпусе каждой блок-фары. Обычно коэффициент составляет 1,2%.

​

Коэффициент нерегулируемого наклона фар Шевроле Авео показывает, насколько ниже опустится свет фар при удалении автомобиля от экрана. Если отъехать от контрольного экрана на 10 метров, то центр светового пучка будет смещен вниз на 12 (см).

Обычно при регулировке света фар достаточно отъехать от контрольного экрана на 3 (м). В этом случае центр светового пучка опустится вниз на 3,6 (см). Рассчет был произведен следующим образом: 1,2 * 3 = 3,6.

Размечаем центр светового пучка с учетом поправочного коэффициента.

​

Отъезжаем от контрольного экрана на 3 (м). При этом мастер должен проконтролировать, чтобы центр машины не отклонился от центра на экране.

Для точного контроля разметки рекомендуется использовать лазерный уровень.

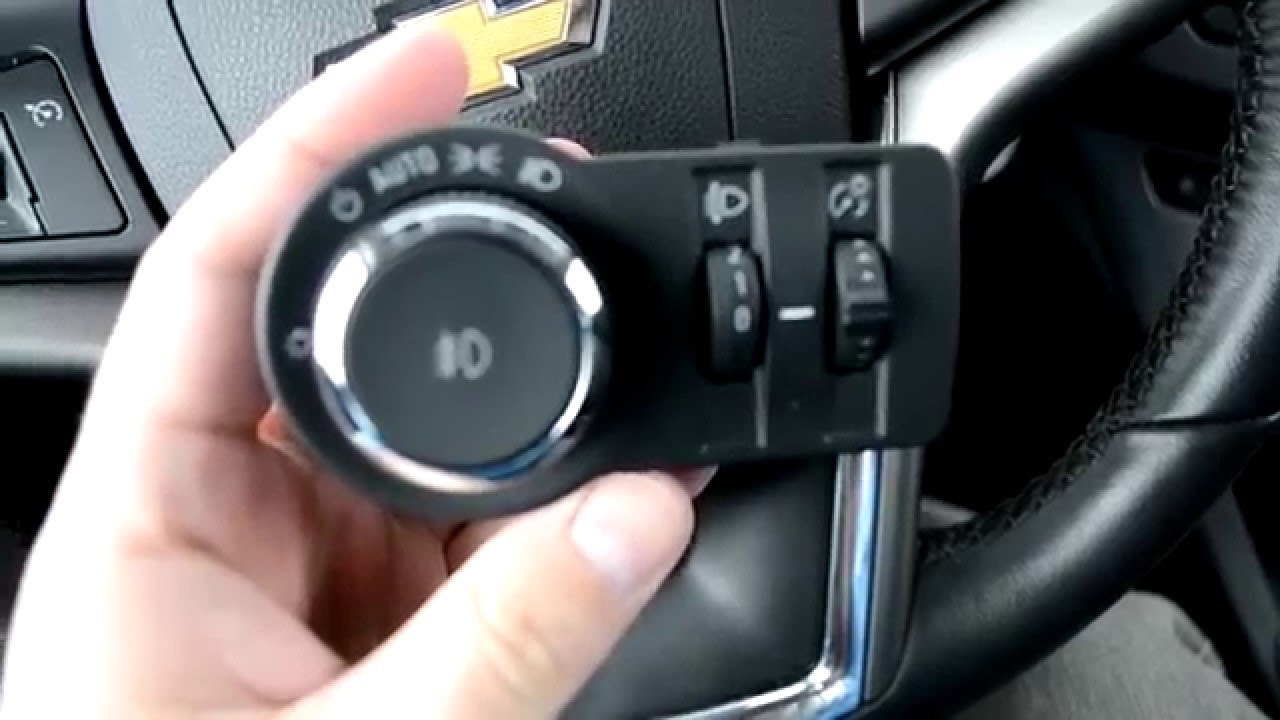

Устанавливаем электрокорректор в положение 0.

​

• Включаем ближний свет фар.
• Контролируем соответствие меток реальному положению светового пучка. При этом фару на противоположной стороне нужно чем-то прикрыть, чтобы свет от соседней фары не мешал контролировать разметку.

​

Регулируем наклон фар, чтобы галочка находилась в нижнем центре.

​

Для регулировки наклона фар предусмотрен специальный винтик, который скрыт в углублении. Пример его расположения на фото выше.

Если край галочки отклонен от центра вправо или влево, то нужно будет дополнительно настроить второй регулятор. Этот регулятор отвечает для поворота блок-фар по горизонтали.

​​

После совмещения светового пучка передних фар Шевроле Авео с контрольными метками можно выехать на дорогу и оценить качество настройки света в пути

Особое внимание следует уделить ближнему свету фар. Ближний свет должен быть направлен ниже линии горизонта, в противном случае мнемоника будет слепить прохожих

Регулируем фары на Шевроле Авео т250 своими руками

Владельцы автомобиля знают, что важно вовремя проводить регулировку фар, чтобы свет в тёмное время суток не ослеплял тех, кто движется навстречу. Это может привести к аварии

Когда необходима регулировка фар

Владельцам Авео т250 рекомендуется проводить такие работы при:

1. Установке противотуманок.
2. Замене лампы в фаре.
3. Ремонте передней подвески и её ключевых элементов.

Регулировка фар на Шевроле Авео Т250

После регулировки ближнего света.

Для этого надо залить в бак бензина, чтобы он был полный, поставить запаску, положить все инструменты. Все эти моменты помогут более точно отрегулировать фары. Также на месте водителя должен размещаться предмет или другой человек, который по весу будет равен весу водителя.

Для проведения работ потребуется:

1. Экран.
2. Отвёртка.
3. Шестигранник на «6».

Точный алгоритм

Далее следует придерживаться таких рекомендаций:

1. Авто следует поставить на ровную площадку перпендикулярно стене с экраном, на котором есть разметка. Расстояние должно быть от неё в пределах 2–3 метров.

Таблица для регулировки.

Включаем ближний свет фар.

Должно быть вот так!

Работу можно считать завершённой, когда верхние границы луча света обеих фар будут совпадать и проходить через одну линию на экране.

Видео о регулировке фар в домашних условиях

Всем привет! Недавно самому необходимо было отрегулировать фары на автомобиле, съездил в автосалон и показалось, что это обойдется мне дорого, решил попробовать сам. Стал искать в интернете, нашел эту статью, о том, что пример регулировки проводится на таком же автомобиле, как у меня, я и мечтать не мог. Доходчиво написано, благодаря вам, я смог разобраться с этой проблемой сам, спасибо!

Да, только не следует забывать, что если вы в качестве экрана будете использовать двери гаража, то расстояние от них до фар может быть менее 2-3 метра. Также следует проверить саму лампу в фаре. Она может испортиться в процессе эксплуатации и луч света изменит свое направление. Тогда уж лучше заменить саму лампу.
