Схема системы охлаждения двигателя нива 21214 инжектор

Расширительный бачок и его роль

Расширительный бачок устанавливается на верхней крышке радиатора и имеет соединительный шланг, который подключается к радиатору. Внутри бачка находится поплавок, который поднимается или опускается в зависимости от уровня охлаждающей жидкости. Если жидкость нагревается и расширяется, она выталкивается из системы охлаждения в расширительный бачок. Поплавок поднимается и позволяет излишней жидкости покинуть систему через переливной клапан. Когда жидкость в системе охлаждения охлаждается, она снова притягивается обратно в систему посредством поплавка и клапана.

Роль расширительного бачка:

Компенсация объемных изменений: Во время работы двигателя охлаждающая жидкость нагревается и расширяется. Расширительный бачок позволяет этой жидкости выходить из системы охлаждения и возвращаться обратно по мере необходимости, чтобы предотвратить возможные повреждения системы или утечки жидкости.

Поддержание давления: Расширительный бачок помогает поддерживать требуемое давление в системе охлаждения

Это особенно важно при высоких температурах, когда давление в системе может увеличиться. Благодаря расширительному бачку давление в системе охлаждения остается стабильным и не превышает допустимых значений

Предотвращение переливания и утечки: Расширительный бачок играет роль предохранительного клапана. Если давление в системе охлаждения становится слишком высоким, поплавок в бачке поднимается и открывает переливной клапан. Избыточная охлаждающая жидкость выходит из системы и охлаждается. Это позволяет предотвратить переливание и возможные утечки жидкости, что может повредить радиатор или другие элементы системы охлаждения.

Расширительный бачок является неотъемлемой частью системы охлаждения автомобиля ВАЗ 2131 инжектор. Его роль заключается в компенсации объемных изменений, поддержании давления и предотвращении переливания и утечки охлаждающей жидкости.

ВАЗ-21213 ВАЗ-21214 ВАЗ-21214-20 ВАЗ-21215 Руководство по ремонту – PDF Скачать

Настоящее Руководство содержит информацию по текущему ремонту и обслуживанию и предназначено для инженеров и механиков сервисных центров, гаражей и мастерских.

В Руководстве представлены следующие модели:

• ВАЗ-21213 модель – внедорожник, трехдверный кузов цельнометаллической унитарной конструкции, с рабочим объемом 1,7 л. карбюраторный двигатель;
• Модель ВАЗ-21214 — с двигателем 1,7 л с центральным впрыском топлива;
• Модель ВАЗ-21214-20 — с двигателем 1,7 л с последовательным впрыском топлива;
• Модель ВАЗ-21215 — с турбодизелем.

В главах руководства дано полное описание агрегатов автомобиля ВАЗ-21213. Общее описание, процедуры обслуживания и ремонта, применимые к другим моделям, см. в Разделе 9, где вы также можете найти информацию о дополнительном и альтернативном оборудовании, устанавливаемом на автомобили.

Руководство содержит подробное описание сервисных операций на базе оригинальных запчастей, а также полезную информацию по диагностике неисправностей, а также подробные указания по снятию и установке, разборке и сборке, регулировке и ремонту различных узлов автомобиля.

Мы рекомендуем использовать специальные инструменты и рабочие приспособления, указанные в Приложении № 2. Затяните резьбовые соединения с моментами, указанными в Приложении № 1. Основные регулировки и инспекционные проверки описаны в Приложении № 3. См. Приложение 4 для рекомендуемых смазочных материалов и топлива.

В связи с продолжающимся процессом совершенствования автомобилей, направленным на повышение надежности и технических характеристик автомобилей ВАЗ, производитель может вносить изменения и изменения в конструкцию, которые могут не войти в данную публикацию. Такие изменения и поправки будут включены в наши руководства при первой же возможности.

Раздел 1. Общие данные Раздел 2. Двигатель

• Двигатель – снятие и установка
• Блок цилиндров
• Осмотр и ремонт
• Поршни и шатуны
• Подбор поршня к цилиндру
• Разборка и повторная сборка
• Коленчатый вал и маховик
• Описание конструкции
• Осмотр и капитальный ремонт
• Головка блока цилиндров и клапанный механизм
• Общее описание
• Регулировка клапанного зазора
• Головка блока цилиндров – снятие и установка
• Головка блока цилиндров – разборка и сборка
• Распределительный вал и зубчатое колесо
• Система охлаждения
• Система смазки
• Топливная система
• Карбюратор
• Система рециркуляции отработавших газов
• Выхлопная система

Глава 4. Подвески колес

• Передняя подвеска
• Задняя подвеска

Глава 5. Рулевое управление

• Рулевое управление – осмотр, проверка и регулировка.
• Рулевой механизм

Глава 6 Тормозная система

• Передние тормоза
• Задние тормоза
• Ручной тормоз

Глава 7. Электрическая система

• Проводка и предохранители
• Аккумулятор
• Генератор
• Стартер
• Система зажигания
• Освещение и сигнализация
• Стеклоочиститель/омыватель ветрового стекла
• Инструменты

Глава 8. Кузов

• Кузов – ремонт
• Лакокрасочное покрытие
• Дверь
• Капот, бамперы
• Остекление кузова и омыватели ветрового стекла
• Панель приборов, сиденья
• Нагреватель

Глава 9. Модификации автомобиля ВАЗ-21213, альтернативное и дополнительное оборудование

• Автомобиль ВАЗ-21214
• Ремонт двигателя – описание
• Центральный блок впрыска
• Автомобиль ВАЗ-21214-20
• Двигатель 21214-10
• Автомобиль ВАЗ-21215-10
• Система охлаждения
• Система смазки
• Топливная система
• Система выпуска отработавших газов
• Электрическая система
• Рулевое управление с подушкой безопасности водителя BREED «SRS-40» в рулевом колесе

Приложения

Язык: Английский Формат: PDF Страниц: 222

ВАЗ-21213 ВАЗ-21214 ВАЗ-21214-20 ВАЗ-21215 Руководство по ремонту

Пред. Сообщение

Cadillac Xts 2013 Руководство по эксплуатации

Следующий пост

PDF ONLINE — ВАЗ-21213 ВАЗ-21214 ВАЗ-21214-20 ВАЗ-21215 Руководство по ремонту

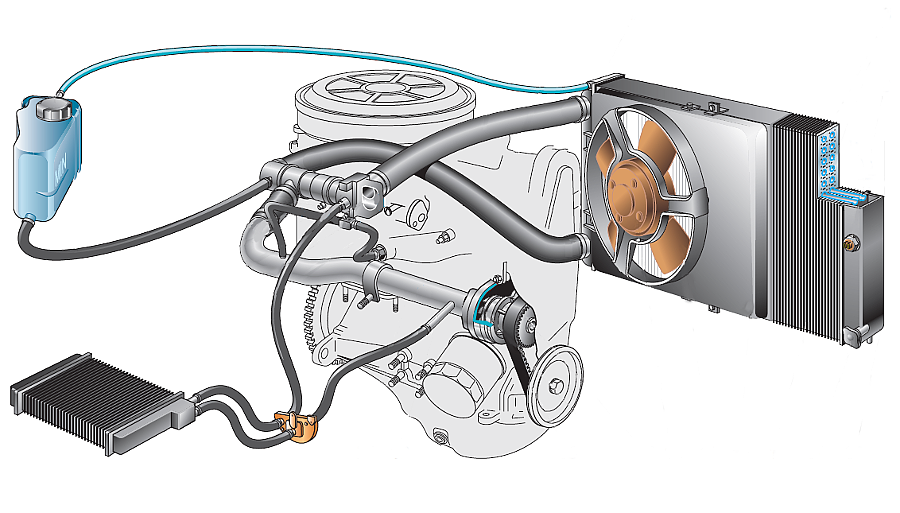

Устройство охладительной сети автомобиля

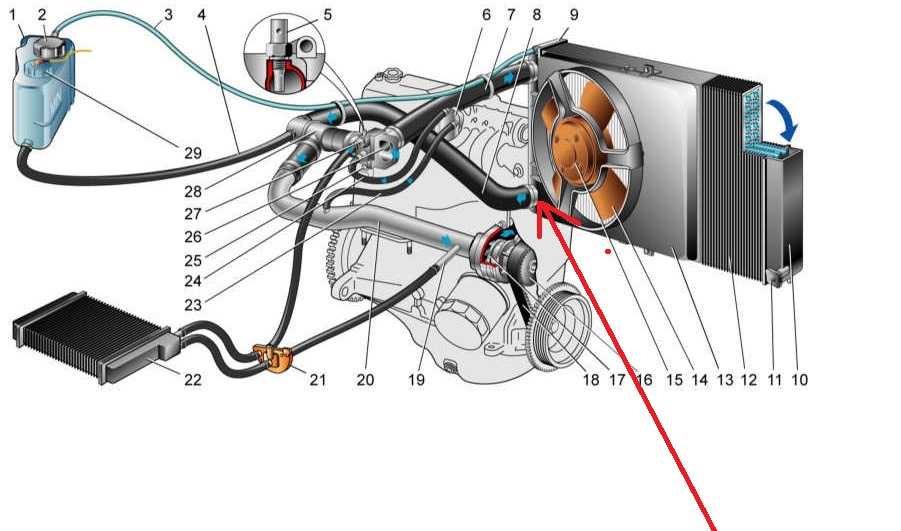

Система охлаждения ВАЗ Нива является достаточно эффективной и практически не претерпела изменений с момента своего создания. В нее входят следующие агрегаты и элементы:

• Механический водяной насос (помпа). Установлен в блоке цилиндров с передней стороны, его крыльчатка погружена в охлаждающую жидкость, циркулирующую по водяной рубашке двигателя ВАЗ-2121. Приводится в действие ременной передачей.
• Механический термостатический элемент (термостат). Находится с правой стороны от блока по ходу движения. От него патрубки идут к водяной рубашке и радиатору.
• Радиатор охлаждения с 2 пластиковыми бачками по бокам. Расположен в передней части машины.
• Вентилятор с воздушным диффузором. Прикреплен к внутренней стороне радиатора.
• Расширительный пластмассовый бачок с крышкой, оборудованной клапанами. Подключен патрубком к радиатору.
• Теплообменник отопителя салона, снабженный краном.

Контроль температуры в сети охлаждения двигателя Нивы осуществляется разными способами. В карбюраторной модели ВАЗ-21213 в головку цилиндров встроен датчик, связанный с указателем температуры на приборной доске. На модели ВАЗ-21214, где топливо подает инжектор, имеется второй датчик, вмонтированный в патрубок на головке цилиндров. Он связан с контроллером, готовящим топливную смесь в зависимости от нагрева силового агрегата и включающим вентиляторы.

Есть еще 2 отличия в конструкции охлаждения моторов с карбюратором и инжектором:

• на машинах с прямым впрыском топлива на радиаторе установлено 2 электрических вентилятора вместо 1 механического;
• патрубки для подогрева нижней части карбюратора в модели 21214 обеспечивают нагрев блока дроссельной заслонки.

В автомобилях ВАЗ-2131 Chevrolet Niva система охлаждения в целом аналогична обычной Ниве с инжектором. Радиатор отопителя ВАЗ-2131 не оборудован краном, из-за чего через него круглогодично протекает антифриз.

Электрическая схема ВАЗ 21214 (21213, 2121 и 2131) Нива инжектор и карбюратор с описанием проводки » Авто центр ру

Индексные обозначения Нивы

Подробная электросхема Нивы

Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.

Для начала рассмотрим индексные обозначения:

1. ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1. 7 литров.
2. 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
3. Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
4. Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
5. 21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.

Вначале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы являетесь владельцем версии 2131 или любой другой, то разница в схеме цепи будет, но не принципиальной. Если речь идет о карбюраторных двигателях, то в данном случае схема зарядки аккумуляторной батареи, а также зажигания, не будут защищены (автор видео — Наиль Порошин).

Особенности электрооборудования

Электросхема ВАЗ модели 21213 имеет определенные различия с моделью 2121, в частности:

1. В автомобилях 21213 в блоке предохранительных устройств используются более модернизированные предохранители на ножках. Разумеется, использование таких устройств привело к тому, что площадка блока также стала другой.
2. Система питания этих транспортных средств дополнительно включает в себя устройство экономии холостых оборотов. Чтобы эта опция работала нормально, в подкапотном пространстве добавлен еще один разъем с проводкой.
3. Еще одно отличие — в этих авто используется бесконтактная схема зажигания, основным элементом которой является микроконтроллер.

Следует отметить, что отличия в схеме Нивы могут заключаться как в генераторных узлах, так и в самой электрике.

Отличия в генераторах

В любом случае, отличия в схеме проводки моделей будут заключаться в первую очередь в зависимости от силового агрегата — карбюраторного или инжекторного.

Основные отличия в карбюраторах:

• в моделях 21213 используется генераторный узел модели 371.3701;
• в двигателях моделей 21214 производитель принял решение установить более мощное генераторное устройство, оно маркируется цифрами 9412.3701 (автор видео — Sergei Chekhonin).

И хотя эти генераторы разные, они имеют определенные схожести в конструктивном плане. В любом случае, это — синхронное устройство переменного тока. Кроме того, эти узлы обладают встроенным выпрямителем и регулирующим механизмом напряжения на выходе.

Отличия в проводке

Если говорить непосредственно о проводке, то в зависимости от модели авто, она также может иметь отличия. Следует отметить, что эти отличия значительно упрощают обслуживание и ремонт системы своими руками. Что касается именно инжекторных модификаций внедорожников, то в данном случае система оборудуется тремя выходами, предназначенными для установки электронного зажигания.

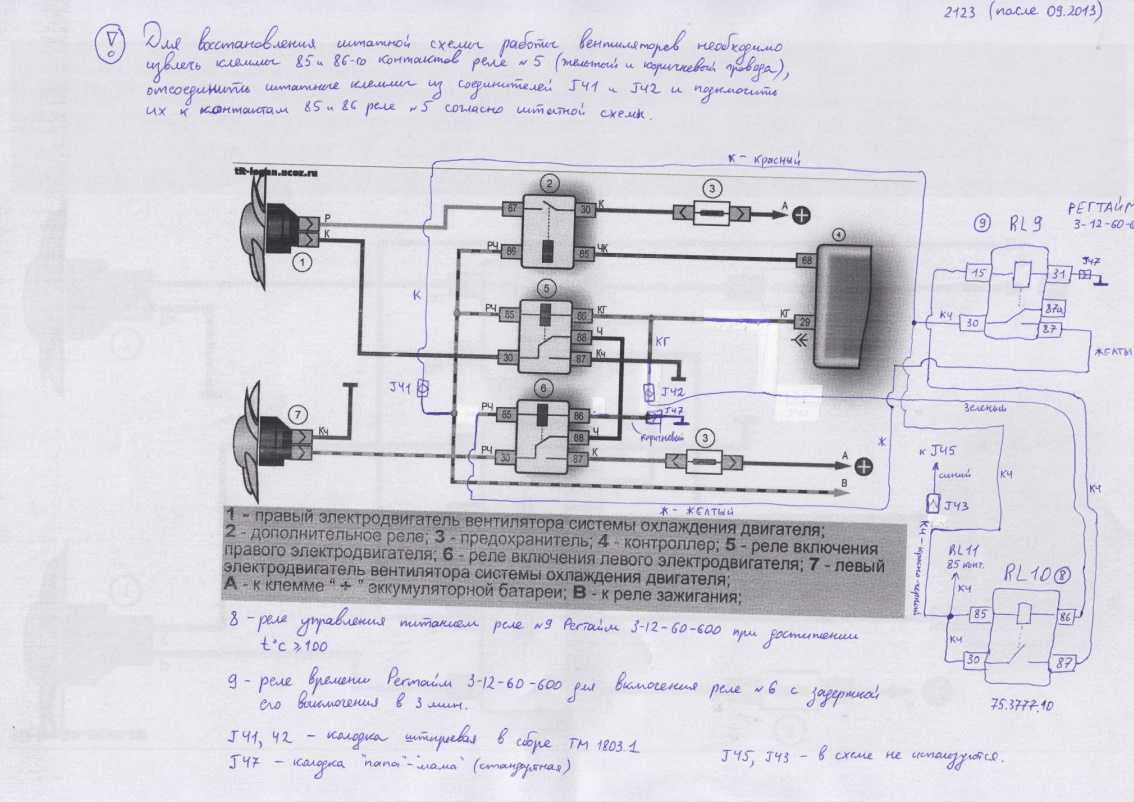

Кроме того, в автомобилях 21214 используется два вентилирующих устройства, выполняющих функцию охлаждения радиаторного узла. Соответственно, из-за использования дополнительных вентиляторов, проводка также претерпела пусть не значительные, но отличия. Разумеется, они не принципиальны.

Фотогалерея «Электросистемы внедорожников»

1. Обозначения системы в 2121

2. Электросхема Нивы 2123

Подведение итогов

Необходимость разбираться в электросхеме проводки может возникнуть в том случае, если в работе системы возникли неисправности и их нужно устранить. Разумеется, сложные неисправности, связанные с работой генераторного узла и прочих непростых в плане конструкции устройств, решить в гаражных условиях без определенных знаний будет проблематично. Тем не менее, даже простое знание электроцепи и возможность расшифровки условных обозначений может во многом помочь автолюбителю при ремонте. Кроме того, необходимость разбираться в проводке также может возникнуть в том случае, если вы решили модернизировать акустику или установить более совершенную аудиосистему.

Особенности работы

Система охлаждения в любом транспорте нужна для того, чтобы предотвратить перегрев — это является здесь самым важным «пунктом» в работе. А в современных автомобилях такие комплексы «берут» на себя еще и дополнительные функции:

• отвечают за прогревание самого воздуха в отопительной системе, его кондиционирующие и вентилирующие потоки;
• охладят масло в системе смазки;
• охладят отработанны газы, предназначенные для рециркуляции;
• охладят в системе турбонадува воздух.

Преимуществом комплекта охлаждения для инжектора ваз 21214 является эффективная равномерность. Положительным аспектом назван и небольшой уровень шума.

Система охлаждения в ваз 21214 спроектирована очень умно: она должна не допускать еще и чрезмерного холода в двигателе — в противном случае он работает нестабильно, идут потери мощности, а также возрастает расход топлива. Произойдет такое из-за конденсата топливной смеси (она начинает плохо сгорать и часть её стекает в картер).

Какой должна быть оптимальная температура двигателя? Она должна поддерживаться в рамках 85-90°C. Границу в 105°C превышать уже не рекомендуется.

Как правильно заменить ОЖ?

Начинать замену охлаждающей жидкости на ВАЗ 21214 надо с выбора подходящего хладагента. Можно выбрать оригинальную ОЖ, либо остановиться на одном из имеющихся аналогов. Оригинальный антифриз выпускается с 2014 года. Название жидкости: Антифриз LADA G12. Предназначен для использования при температурах до -40 градусов по Цельсию. Номер товара: 88888-2000010-82.

Выбирая жидкость, необходимо обращать внимание на ее маркировку. Для Нивы (включая ВАЗ 21214) нужна ОЖ с рабочей температурой не выше -40 градусов

Подойдут следующие жидкости:

• Тосол отечественного производства. Брать надо качественную ОЖ. Маркировка «Тосол -40» означает температуру замерзания -40 градусов. Для регионов в районе полярного круга подойдет антифриз с маркировкой «Тосол -65». Пример подходящей жидкости: тосол фирмы Felix.
• Стандартный антифриз. Подойдет ОЖ как отечественная, так и зарубежная. Здесь снова проверяется минимальная рабочая температура. Она равна -40 градусам по Цельсию. Пример: продукция фирм G-Energy или SINTEC. Подойдет и антифриз Felix Carbox.

Еще стоит учесть — оригинальный антифриз LADA продается в уже разбавленном виде. Но при покупке концентрата от других фирм его следует разбавлять. Точные пропорции написаны на упаковке с ОЖ.

Инструменты и материалы для работы

Затем следует разобраться с инструментами и материалами.

Список инструментов для замены охлаждающей жидкости в ВАЗ 21214 выглядит так:

• Емкость для слива отработанного антифриза. Объем — 12 литров.
• Толстый и прочный шланг для слива охлаждающей жидкости.
• Гаечные ключи на 13 и 15. Рекомендуется иметь в комплекте накидные, рожковые и ключи-трещотки соответствующего размера.
• Воронка для заполнения радиатора и расширительного бачка.
• Круглогубцы для снятия шланга ресивера.
• Средства для промывки системы охлаждения.
• Антифриз для замены. В систему охлаждения Нивы помещается 10,7 литра. Поэтому покупается 11 литров, с небольшим запасом на случай протечек.
• WD-40 для чистки винтов.

Подготовка автомобиля и техника безопасности при работе

Следующий шаг — подготовка автомобиля к замене ОЖ. Проводится она так:

• Нива загоняется на эстакаду, либо ставится над смотровой ямой.
• Автомобиль прочно закрепляется: ставится в скорость и на ручной тормоз. Рекомендуется установить стопоры под колеса.
• Мотору дают остыть. Работать с горячим антифризом неудобно и опасно для здоровья.

Еще стоит помнить о технике безопасности. Здесь имеется ряд простых, но важных рекомендаций:

• Антифриз не должен попадать в глаза или дыхательные пути. Эта жидкость токсична, и является сильным ядом.
• Работать следует в проветриваемом помещении. Испарения ОЖ не приносят пользы здоровью.
• Одевать надо удобную, свободную одежду. Рабочая роба не стесняет движений и не мешает в процессе замены антифриза.
• Охлаждающая жидкость не должна попадать в топливо. Это весьма отрицательно скажется на работе мотора.

Теперь можно переходить собственно к процедуре замены.

Как правильно заменить ОЖ?

Выбирая жидкость, необходимо обращать внимание на ее маркировку. Для Нивы (включая ВАЗ 21214) нужна ОЖ с рабочей температурой не выше -40 градусов

Подойдут следующие жидкости:

Еще стоит учесть — оригинальный антифриз LADA продается в уже разбавленном виде. Но при покупке концентрата от других фирм его следует разбавлять. Точные пропорции написаны на упаковке с ОЖ.

Инструменты и материалы для работы

Затем следует разобраться с инструментами и материалами.

Список инструментов для замены охлаждающей жидкости в ВАЗ 21214 выглядит так:

• Емкость для слива отработанного антифриза. Объем — 12 литров.
• Толстый и прочный шланг для слива охлаждающей жидкости.
• Гаечные ключи на 13 и 15. Рекомендуется иметь в комплекте накидные, рожковые и ключи-трещотки соответствующего размера.
• Воронка для заполнения радиатора и расширительного бачка.
• Круглогубцы для снятия шланга ресивера.
• Средства для промывки системы охлаждения.
• Антифриз для замены. В систему охлаждения Нивы помещается 10,7 литра. Поэтому покупается 11 литров, с небольшим запасом на случай протечек.
• WD-40 для чистки винтов.

Подготовка автомобиля и техника безопасности при работе

Следующий шаг — подготовка автомобиля к замене ОЖ. Проводится она так:

• Нива загоняется на эстакаду, либо ставится над смотровой ямой.
• Автомобиль прочно закрепляется: ставится в скорость и на ручной тормоз. Рекомендуется установить стопоры под колеса.
• Мотору дают остыть. Работать с горячим антифризом неудобно и опасно для здоровья.

Еще стоит помнить о технике безопасности. Здесь имеется ряд простых, но важных рекомендаций:

• Антифриз не должен попадать в глаза или дыхательные пути. Эта жидкость токсична, и является сильным ядом.
• Работать следует в проветриваемом помещении. Испарения ОЖ не приносят пользы здоровью.
• Одевать надо удобную, свободную одежду. Рабочая роба не стесняет движений и не мешает в процессе замены антифриза.
• Охлаждающая жидкость не должна попадать в топливо. Это весьма отрицательно скажется на работе мотора.

Теперь можно переходить собственно к процедуре замены.

Радиатор печки «Нивы»

Радиатор отопителя ВАЗ 2121, 2131 не относится к критически важным узлам автомобиля. Но в холодную погоду управление машиной с неисправной печкой вряд ли доставит удовольствие. Помимо откровенного холода в салоне, может возникнуть запотевание стёкол, что приводит к ухудшению обзора, а это уже вопрос безопасности водителя, пассажиров и других участников дорожного движения.

Конструктивно радиатор представляет собой теплообменник или проще говоря батарею, задачей которого является нагрев проходящего через его решётку воздуха. Внешне он выглядит также, как аналогичный узел на других автомобилях.

Местоположение радиатора

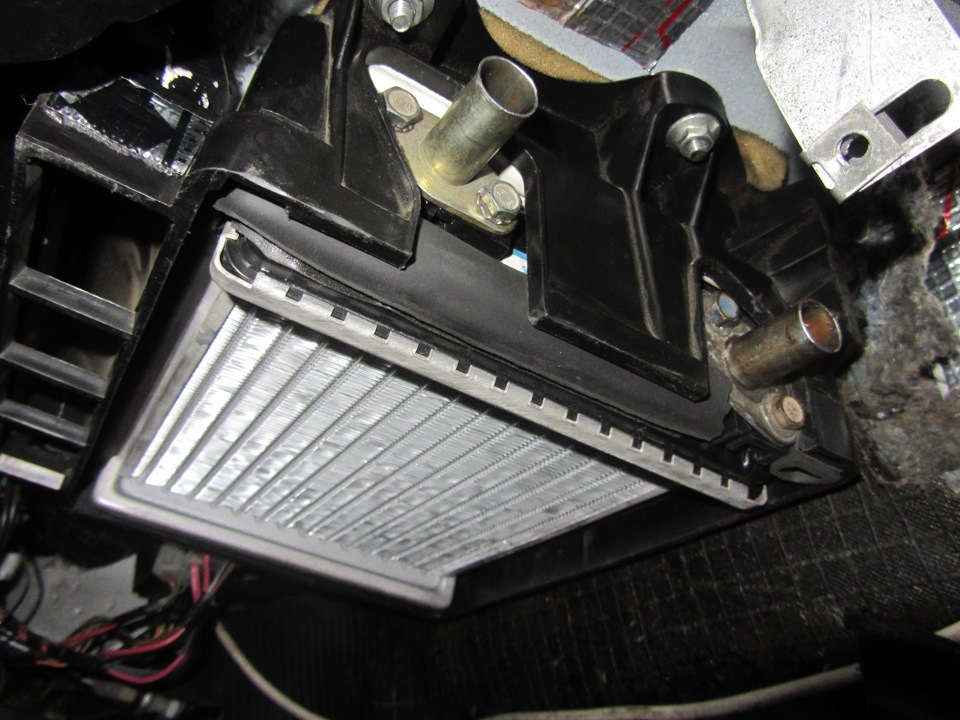

Радиатор отопителя на «Ниве» расположен под приборной панелью за центральной консолью между сиденьем водителя и правого пассажира. Это стандартное место для печки в большинстве автомобилей. По сравнению со многими другими моделями машин доступ к радиатору в «Ниве» довольно прост. Специалисту средней квалификации на это потребуется около 10–15 минут.

Устройство и функции радиатора

Радиатор печки представляет собой узел, в котором происходит передача тепла от нагретой жидкости окружающему воздуху. Он состоит из двух горизонтальных рядов трубок, пересекающихся вертикальными металлическими пластинами (рёбрами). С боков конструкция ограничена панелями, которые обеспечивают функции бачков. К одному из бачков пристыкованы входящий и исходящий патрубки охладительного контура.

Внутри бачка есть две несвязанные полости. Антифриз поступает через входящий патрубок в полость, связанную с верхним рядом трубок. С другой стороны радиатора размещён возвратный бачок, через который антифриз перетекает во второй ряд трубок и движется в обратную сторону ко второй полости бачка и исходящему патрубку. После выхода из радиатора антифриз попадает в основную охладительную систему автомобиля. Антифриз, циркулирующий в трубках, обеспечиваете нагрев всей решётки, благодаря этому теплоотдача от радиатора достигает максимального эффекта.

Установлен радиатор в консоли панели приборов в пластмассовом кожухе и уплотнён по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Главная и единственная функция радиатора отопителя — нагрев воздушного потока, поступающего в салон через воздуховоды.

Изготавливаются радиаторы из алюминия или меди. Алюминиевое изделие держит температурный режим слабо. Медный радиатор работает эффективнее, но стоит дороже. К преимуществам медного радиатора следует отнести и его ремонтопригодность: возможность запаивания трещин на трубках.

Как исправить проблемы

Теперь поговорим об устранении этих неисправностей согласно озвученному списку.

• Охлаждающая жидкость не может пропасть по взмаху волшебной палочки, она не испаряется под действием температуры. Потому проверять нужно все патрубки, шланги, хомуты, радиатор и прочие компоненты. Где-то обязательно есть повреждение, вызывающее протечку.
• Если зимой вам приходится долго стоять на месте, дожидаясь прогрева двигателя, попробуйте утеплить моторный отсек. Существует множество способов сделать это — от классического «тулупа» для двигателя, до применения простой картонки перед радиатором в зимний период или использования специальных утеплителей. Следите обязательно за тем, чтобы ваши утеплители не задевали ремень генератора.
• При детонации можем лишь посочувствовать автомобилю, поскольку его владелец полностью игнорировал все сигналы машины о том, что СО находится в неисправном состоянии. Если простейшие меры по ремонту дадут положительный результат, считайте, что вам крупно повезло. Если нет, тогда ремонта двигателя не избежать. А это уже совсем другие суммы денег.
• Когда стрелка датчика оказалась в красной зоне, незамедлительно предпринимайте соответствующие меры. Заглушите двигатель, чтобы чрезмерный перегрев не привел к еще более печальным последствиям. Поднимите капот, проверьте наличие жидкости в бачке. Только не открывайте его, там очень горячо. При своевременной реакции можно избежать закипания и свиста из-под капота. Но своим ходом до СТО лучше не ехать. Вызывайте эвакуатор.
• Ситуации, когда рвутся прокладки головки мотора, не редкость. Но сталкиваться с ними не желаем никому. Подобная поломка говорит о том, что вам необходимо в обязательном порядке приступать к полноценному ремонту двигателя. Самостоятельно или на автосервисе — решайте сами.

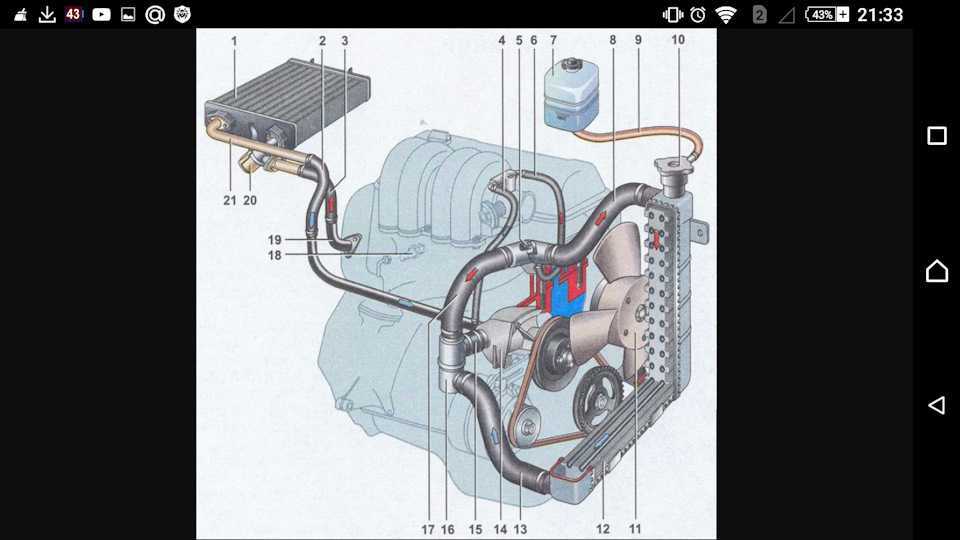

Система охлаждения Нива ВАЗ 21213, 21214, 2131 lada 4×4

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Впускной клапан нормально открыт (зазор между ним и резиновой прокладкой 0,5–1,1 мм) – при этом система сообщается с расширительным бачком. При нагревании двигателя жидкость, расширяясь, вытесняется в бачок, при остывании – возвращается обратно. Впускной клапан закрывается при резком повышении давления в системе (закипание жидкости), при этом выпускной клапан также закрыт. Он открывается, когда давление в системе достигнет приблизительно 0,5 кгс/см2 , что повышает температуру кипения жидкости и сокращает ее потери. Тепловой режим работы двигателя поддерживается термостатом и вентилятором радиатора. На карбюраторном двигателе вентилятор – с механическим приводом, установлен на шкиве насоса охлаждающей жидкости. На двигателе, оснащенном системой впрыска, два электровентилятора установлены перед радиатором и включаются по команде электронного блока управления двигателем.

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала клиновым ремнем. Корпус насоса – алюминиевый. Валик вращается в двухрядном подшипнике с пожизненным запасом смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессована ступица шкива, на задний – пластмассовая крыльчатка. Для правильного положения ручья шкива насоса расстояние от привалочной поверхности крышки насоса до наружного торца ступицы должно быть 84,4±0,1 мм. При установке крышки с прокладкой проверяют и зазор 0,9–1,3 мм между лопастями крыльчатки и корпусом насоса. Для этого можно воспользоваться валиками из пластилина: их накладывают на равноудаленные лопасти крыльчатки, устанавливают крышку, затягивают гайки ее крепления, затем снимают крышку и измеряют оставшуюся толщину пластилина – она равна зазору.

Не допускается ощутимый рукой осевой и радиальный люфт в подшипнике насоса. При выходе из строя подшипника или самоподжимного сальника насоса рекомендуется заменять крышку насоса в сборе с валиком и крыльчаткой.

Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом. На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. Малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора (на двигателе 21213) или дроссельного узла (на двигателе 21214). При температуре 78–85°С клапан начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 90°С основной клапан полностью открывается, а байпасный – закрывается, и вся жидкость циркулирует через радиатор двигателя. Ход основного клапана должен составлять не менее 6,0 мм.

Оценить исправность термостата можно по нагреву нижнего патрубка радиатора: он должен быть холодным, пока температура жидкости (по указателю) не достигнет 80–85°С, и горячим, когда она поднимется до 85–90°С. Термостат неремонтопригоден. При неисправности, потере герметичности, деформации патрубков его заменяют.

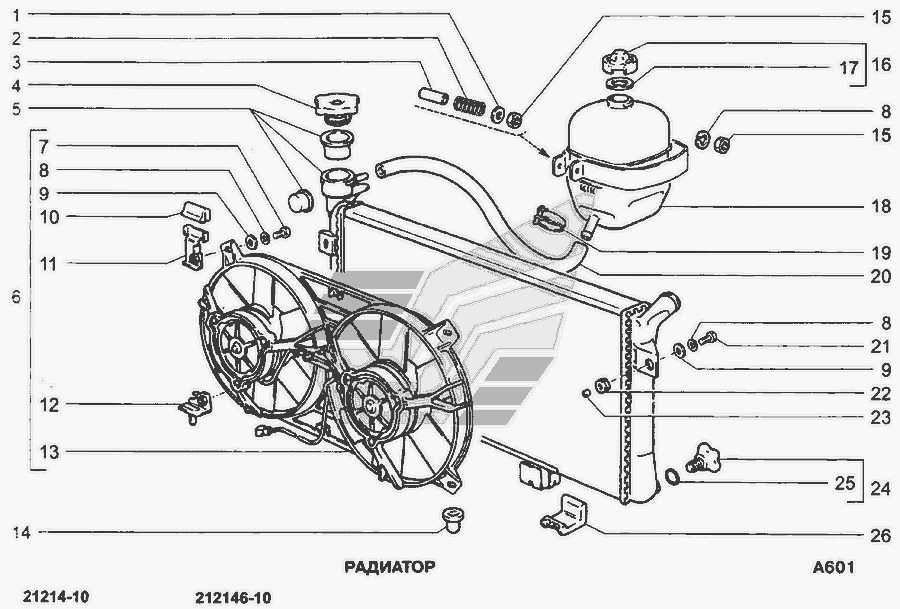

Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. В нижней части левого бачка находится пробка для слива охлаждающей жидкости.

Для лучшего обдува радиатора предназначены кожухи, направляющие потоки воздуха от вентилятора (вентиляторов).

На двигателе 21213 основной кожух вентилятора состоит из двух половин (нижней и верхней), нижняя половина имеет резиновый уплотнитель со стороны радиатора. Перед радиатором установлен дополнительный направляющий кожух. На двигателе 21214 электровентиляторы вращаются в кожухе перед радиатором.

Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости (на 3–5 см выше метки «MIN» на холодном двигателе).

Для контроля температуры охлаждающей жидкости в головку цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке двигателя 21214 установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем .

Система отопления описана тут.

Особенности конструкции

Принцип охлаждения непосредственно для ваз 21214 является жидкостным (значит, циркуляция будет происходить в обратном порядке). Заливка же осуществляется при помощи расширительного бачка.

Реагентом здесь выступает вода с этиленгликолем. Она замерзнет только при максимально низких температурах, а при помощи различных присадок способна еще и увеличить срок работы сальника, а также замедлить процесс коррозии всех остальных деталей автомобиля

В состав охладительной системы для этой марки машин будут входить следующие составляющие:

• радиатор;
• теплообменник, находящийся у накопителя;
• деталь радиатора;
• расширительный бачок;
• термостат;
• центробежный насос;
• радиаторный вентилятор;
• патрубки;
• детали управления;
• так называемая рубашка «охлаждения» двигателя;
• труба, отводящая жидкость от отопительного радиатора;
• шланг подвода жидкости к отопительному радиатору;
• крышка насоса для хладореагента.

Антифриз нива, основные практические вопросы

Ответ: Очень долго автоТАЗ лил сине-зеленый антифриз. Но с 2012 года, почти во все машины, что мне пришлось видеть, это красный G12. Но до сих пор встречаются партии машин, в которых залит «тосол».

Что можно доливать и что можно смешивать?

Ответ: G11 и G12 — смешивать нельзя. В переводе на русский язык- сине-зеленый и краснооранжевые смешивать нельзя.

• Как грамотно перейти на G12? Если просто слить G11 и залить G12, то толку не будет никакого, кроме потраченных денег. Результат будет только после «химической» мойки системы охлаждения.
• Почему рекомендуете заменить «синий» на «красный». И так всех хорошо работает. Правда, поменял уже несколько термостатов.

Ответ: Согласно немецким статьям по охлаждению, одной из причин, выхода из строя термостата, является именно низкокачественный антифриз. Речь идет как раз о пленке, которая и заклинивает клапан термостата.

Залит «красный» антифриз, но почему то при нагревании двигателя, он очень сильно расширяется (видно по уровню в расширительном бачке).

Ответ: залита низкосортная бодяжная жижа. Вода при нагревании увеличивается в объеме до 8-10%, антифриз в пределах 1%.

Антифриз нива, концентрат или готовый?

Ответ: Сейчас я поставляю готовый антифриз, но страна у нас большая, поэтому в ряде регионов требуется антифриз с температурой кристаллизации минус 40 и ниже. Тогда надо заказывать концентрат и разводить по своим условиям эксплуатации.

Следующий вопрос вытекает из предыдущего и он обычно звучит из Якутска, Иркутска, п-ова Ямал и других «курортных» мест нашей родины. Какие соотношения для бОльших морозов, чем минус 40?

Ответ: привожу данные из документации Neste.

50%-50% (соотношение вода-концентрат) – температура застывания минус сорок.

40% вода — 60% конц. порог замерзания минус 50 градусов.

25% вода — 75% конц. порог замерзания минус 65-70 градусов

Но не увлекайтесь. Повышается порог замерзания, но ухудшаются другие хар-ки.

Какими антифризами вы пользуетесь и комплектуете заказы?

Ответ: Предпочитаю продукцию концерна Elf-Total и антифриз наших северных соседей финнов. Производитель Neste. Это если говорить о применимости к семейству нива и УАЗам.

Антифриз нива, сколько нужно для замены?

Ответ: В системе находится около 8 литров охлаждающей жидкости. Максимально ее можно слить, если поставить машину на уклон, левый борт внизу. При открытых пробках на блоке и на радиаторе, сливается почти всё. Количество в ниве и шниве одинаково.

Раздельное включение сдвоенного вентилятора системы охлаждения Нива 2121, Ваз 2131, Лада 4х4

На а/м ВАЗ-21214 (НИВА) устанавливается сдвоенный электровентилятор охлаждения. Двигатели вентиляторов ваз 2131 имеют раздельное друг от друга подключение, но в автомобильной схеме предусмотрено только их совместная работа. Мне кажется жалко упускать такую возможноть использовать этот факт.

Ниже приведена принципиальная схема того, как можно установить клавишу для принудительного включения одного или двух вентиляторов не зависимо от штатной системы.

Алгоритм действий такой:

0 (нулевое положение переключателя) — принудительное охлаждение выключено. Вентиляторы включатся только по сигналу датчика. 1 (первое положение переключателя) — постоянно работает только один из вентиляторов нива 2121. Однако если все же сработает штатный датчик включения вентилятора — включится и второй вентилятор. 2 (второе положение переключателя) — работают оба вентилятора, аналогично обычному срабатыванию датчика.

Эта функция будет особенно полезна если Вы частенько попадаете в пробки. Или просто мотор работает в температурном режиме близком к включению вентиляторов, что вызывает постоянное их включение и отключение.

Данная переделка не влияет на штатную работу включения вентиляторов обдува радиатора ваз 2121.

Принцип действия

Схема охлаждения Нивы работает под давлением, поскольку в обычном режиме не сообщается с атмосферой. Охладительная жидкость — антифриз с температурой замерзания -40 °С. Представляет собой раствор воды с этиленгликолем, количество для заполнения системы — 10,7 л. Закипает он тоже при повышенной температуре, +110 °С.

Ключевым элементом в работе системы является термостатический клапан, распределяющий потоки жидкости в зависимости от нагрева двигателя. Внутри термостата имеется заслонка, управляемая термочувствительным элементом. При нагреве он перемещает заслонку, открывая потоку другой путь. В целом схема работает по следующему алгоритму:

В летнее время и переходный период в машинах ВАЗ-21213 и 21214 проход охлаждающей жидкости через радиатор отопителя ограничивается краном. На Шевроле Ниве такого крана нет, отключение обогрева производится путем перенаправления потока воздуха мимо теплообменника.
