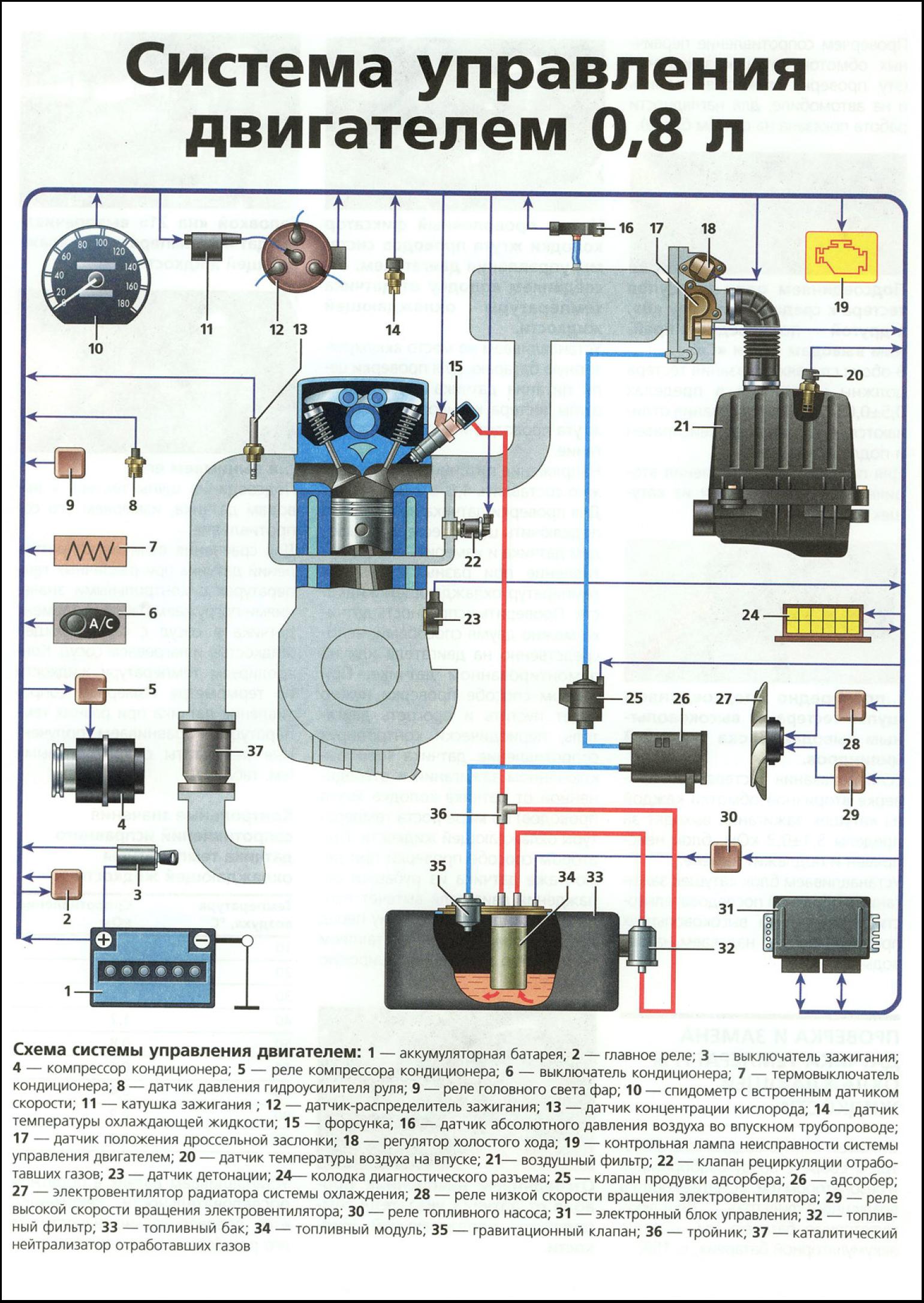

Датчики системы управления двигателем

Характеристика ДПДЗ

ДПДЗ можно охарактеризовать так:

• фиксирует положение заслонки и передает данные на управляющий блок или бортовой компьютер;
• преобразует значение угла положения дроссельной заслонки в электрический сигнал, сила которого меняется в зависимости от степени открытия заслонки.

Это устройство располагается в моторном отсеке машины, прямо на дроссельной магистрали. Подключается контроллер к оси узла.

Место расположения ДПДЗ и РХХ

Конструкция ДПДЗ

По конструкции данный контроллер относится к классу резистивных датчиков, при этом:

1. Внутри устройства устанавливается подвижный ползунок, предназначенный для перемещения по специальной дугообразной плоскости. Последняя обязательно должна быть совмещена с заслонкой.
2. Когда водитель жмет на педаль газа, заслоночный узел открывается, а токосъемный элемент вращается по поверхности резистивного устройства. В результате на потенциометре изменяется параметр сопротивления.
3. Механизм контроллера в зависимости от типа может включать в себя магниторезистивную часть. Такой вид датчиков содержит в структуре чувствительный элемент, на который ставится магнит, он связывается с валом контроллера. При этом между ним и резистором контакт отсутствует.

При диагностике устройства следует знать, для чего нужен и на что влияет установленный клапан:

1. Контроллер используется для передачи на микропроцессорный модуль информации о том, в каком состоянии находится пропускной элемент в конкретное время;
2. Фактически представляет собой комбинацию двух резисторов — постоянного и переменного. Максимальное значение сопротивления этих устройств составляет около 8 Ом. При изменении положения заслонки меняется и этот параметр. Если она открыта, то величина напряжения на сигнальной части будет не менее 4 вольт. Когда заслонка максимально открыта, то показатель составит максимум 0,7 В.
3. За изменением уровня напряжения следит микропроцессорный модуль, который осуществляет регулировку объема горючего. Топливо используется для образования топливо-воздушной смеси. Если ДПДЗ неисправный и система контроля работает некорректно, то объем воздуха будет больше либо меньше. Это станет причиной неправильной работы двигателя в целом, в некоторых случаях возможен его выход из строя.

Пользователь Руслан К подробно рассказал о том, для чего используется контроллер ДПДЗ и на что он влияет.

Технические параметры датчика положения дроссельной заслонки:

1. Напряжение для обеспечения питания контроллера поступает на два контакта устройства — первый и второй.
2. Параметр сопротивления, появляющегося между этими выводами, варьируется в районе 1,8–2 кОм.
3. Значение открытия до упора запертой заслонки составляет от 0 до 2%.
4. Рабочий параметр напряжения, поступающего на второй и третий вывод при закрытой заслонке — от 0,25 до 0,65 вольта.
5. Количество полных циклов включения ДПДЗ составляет не менее 1 миллиона.
6. Рабочий параметр напряжения, подающегося на третий и второй контакты при полном дросселе, варьируется в диапазоне от 3,9 до 4,7 В.
7. Для градуировочной характеристики зависимости напряжения от угла поворота применяются линейные свойства. Эта величина измеряется в промежутке от 0 до 100 градусов. Уровень напряжения составляет от 0,25 до 4,8 В. Параметр наклона данного свойства будет около 48 мВ.
8. Рабочая зона датчика в линейной области варьируется в промежутке от 10 до 90 градусов. Наклон может составить до 39 мВ.

Принцип работы ДПДЗ

Принцип работы ДПДЗ таков:

1. При работе двигателя на холостых оборотах заслонка полностью заперта, воздушный поток поступает в цилиндры силового агрегата по отдельному каналу. Уровень напряжения на выходе устройства составляет не более 0,5 вольта. Датчик отправляет сигнал на микропроцессор для подачи топлива, что способствует поддержанию холостого хода ДВС.
2. При нажатии на педаль газа происходит перемещение ползунка контроллера по пленочной поверхности, обладающей резистивным напылением. В электроцепи, к которой подключен датчик, осуществяется снижение уровня сопротивления.
3. Микропроцессорный модуль фиксирует увеличение параметра напряжения на линии. В соответствии с полученными данными производится расчет и подготовка объемов воздуха и топлива для формирования горючей смеси. После этого она подается в цилиндры. Максимально допустимая величина вольтажа при открытой заслонке составляет примерно 4,5 вольта.
4. При резком нажатии на газ блок управления двигателем фиксирует скачок напряжения. В соответствии с этим в цилиндры ДВС подается порция обогащенной горючей смеси, чтобы улучшить динамический разгон машины.

Канал Starsauto подробно рассказал о принципе функционирования регулятора в авто.

Диагностика ЭБУ

При появлении подозрений на неисправность ЭБУ диагностика нужна срочно. Но что делать, если нет возможности отправить машину к хорошим мастерам? Как проверить состояние блока управления, и можно ли это сделать самостоятельно?

В принципе ЭБУ можно проверить самостоятельно.

Процесс диагностики

Для другого способа понадобится ноутбук и программа для диагностики (в большинстве случаев подходит KWP-D). Также специальный кабель с коннектором для диагностического разъема на блоке управления с одной стороны, и USB-разъемом – с другой. Если найти такой кабель не удалось, можно попробовать найти адаптер под USB, поддерживающий протокол KWP2000. Получится громоздко, но будет работать. Главное, чтоб было подключение к ноутбуку.

Порядок действий при диагностике в домашних условиях.

1. Адаптер (кабель) подключить к диагностическому разъему на ЭБУ и ноутбуку.
2. Запустить программу диагностики.
3. Включить зажигание, но не запускать двигатель.

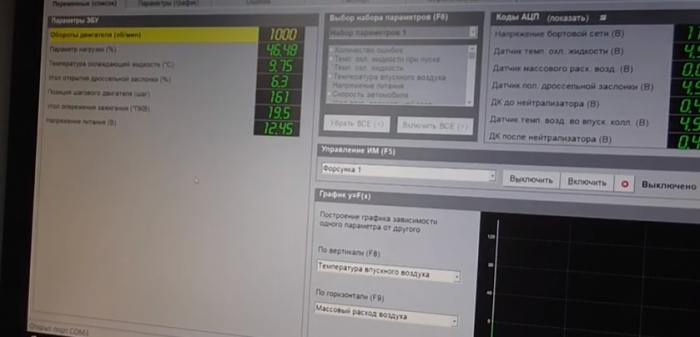

4. После этого начнется тестирование ЭБУ, после которого появится сводная таблица с важными параметрами работы систем автомобиля.

Если действительно есть ошибки в работе двигателя и других узлов, они будут зашифрованы соответствующими кодами, собранными в раздел DTC. Посмотреть, что означает тот или иной код, можно в разделе «Коды», и только после этого анализировать состояние систем автомобиля и решать, как устранять неполадки.

Другие разделы сводной таблицы параметров, которые будут полезны для оценки состояния автомобиля.

1. UACC – отчет о состоянии аккумуляторной батареи, а именно – о реальном напряжении. Нормальные показатели составляют не менее 11,5 В, если меньше, нужно искать проблему в электросети или в самой АКБ.
2. THR – отчет о работе дроссельной заслонки. На холостом ходу она должна быть закрыта, то есть датчик должен показывать 0%. Если цифры другие – пора в сервис.
3. QT – показатель расхода топлива. Норма расхода составляет 0,6-0,9 л/ч. Если больше – нужно искать причину, и в первую очередь проверять свечи зажигания.
4. LUMS_W – обороты коленвала. На холостом ходу он должен вращаться 600-1200 об/мин, в зависимости от типа двигателя и его разогретости.

Как обычно, всё зависит от обстоятельств. И первый аргумент за то, чтобы научиться проверять блок управления, это финансовый вопрос. Профессиональная диагностика обойдется довольно дорого. К тому же не всегда найдется специалист, действительно разбирающийся в электронике и ПО. Чаще можно встретить мастеров по технической части, которые «плавают» в вопросах электроники, но плату за свои услуги берут на уровне профессионалов. К таким ребятам можно обратиться же пост-фактум, когда становится понятно, где искать проблему.

Второй аргумент за собственную диагностику – возможность неспешно разобраться, что означает тот или иной код ошибки, в чём может быть причина ее появления и как с ней бороться. Можно задавать «гуглу» глупые вопросы, и он не поднимет тебя на смех, а наоборот, поможет найти ответ. Информация в Интернете есть буквально обо всём, и нет необходимости делать умное лицо и молча кивать, когда мастер начинает говорить с тобой на марсианском диалекте, из которого понятны только числительные. И, наконец, умение разбираться в своей машине – это просто интересно.

Нарушение нормальной работы датчика положения коленвала

Электронный блок управления регулярно регистрирует состояние датчиков, в том числе и датчика положения коленвала. Ошибки в работе различных устройств нумеруются. Их можно увидеть:

• через специальную программу на ПК,
• на экране бортового компьютера,
• с помощью сканера,
• на панели вспышкой «Check» (актуально только для моделей автомобилей класса Евро-2).

Ошибки в работе датчика положения коленвала регистрируются под номером 053.

Основные неисправности

К основным неисправностям можно отнести:

• неправильный монтаж дисков;
• механические повреждения (сколы, трещины, потёртости) зубьев;
• неправильное расстояние между зубьями и самим устройством;
• полная неисправность электронного блока управления;
• чрезмерная влага;
• отклонение показателей сопротивления в цепи от оптимальных;
• потеря чувствительности прибора;
• обрыв проводов и жгутов;
• несоблюдение полярности проводов и т. д.

Это далеко не полный перечень возможных неисправностей. Он может изменяться в зависимости от модели автомобиля, типа устройства и других факторов.

Характер неисправности полностью определяет ремонтные работы

Именно поэтому важно проводить тщательную диагностику и выявлять причину сбоев в работе

Причины появления нарушений

Причин появления нарушений в работе датчика множество. Основными и наиболее часто встречающимися из них являются:

1. Повышенная температура двигателя при работе. Это происходит так: пока двигатель холодный, датчик успешно работает. Как только температура начинает превышать оптимальные показатели, работоспособность прибора значительно снижается. Это связано с тем, что при нагревании диаметр обмотки катушки индуктивности увеличивается, что может привести к обрыву тонких соединений.
2. Замыкания обмотки. В качестве защитного покрытия используется лаковая изоляция, которой покрывается обмотка катушка индуктивности. Но с течением времени корпус прибора подвергается коррозии, механическим повреждениям, чрезмерному скоплению влаги. Всё это и приводит к повреждению лаковой изоляции и, следовательно, замыканию обмотки.
3. Обрыв обмотки. В большинстве случаев эта причина так же вызвана коррозией корпуса прибора.

Это интересно: Штраф за управление авто в нетрезвом виде

Последствия неправильной работы ДПКВ

Последствия неправильной работы ДПКВ тесно связаны с её признаками. В первую очередь, неисправности могут привести к повышенному расходу топлива. Кроме того, значительно снижается мощность двигателя, что сказывается на работе всего автомобиля. Обороты могут самостоятельно понижаться или набираться.

Но самым серьёзным последствием неправильной работы ДПКВ является то, что машина может попросту не заводиться.

ЭБУ автоматической коробкой: как устроен и работает контроллер

Начнем с того, что ЭБУ АКПП является сложным электронным устройством, которое фактически представляет собой набор электронных микросхем и чипов, а также имеет процессор.

Электронный блок управления АКПП анализирует многочисленные и постоянно изменяющиеся параметры в режиме реального времени. Блок управления получает сигналы от датчиков, после чего происходит обработка сигналов и формирование управляющих импульсов, которые затем посылаются на исполнительные устройства.

При этом важно понимать, что блок АКПП последних поколений работает по так называемым «плавающим» алгоритмам, то есть логика его работы более сложная по сравнению с ЭБУ двигателем. Такое усложнение необходимо для того, чтобы коробка автомат плавно, слаженно и четко функционировала с учетом постоянно изменяющихся условий и нагрузок. Если говорить об устройстве, в блоке имеется модуль памяти, куда прописаны специальные программы (ПО). Также в устройстве ЭБУ коробкой автомат следует выделить микропроцессор, который обрабатывает полученную от датчиков информацию

Если говорить об устройстве, в блоке имеется модуль памяти, куда прописаны специальные программы (ПО). Также в устройстве ЭБУ коробкой автомат следует выделить микропроцессор, который обрабатывает полученную от датчиков информацию.

Еще отметим, что память электронного блока управления АКПП на начальном этапе представляла собой ПЗУ (постоянное запоминающее устройство). В таких блоках внести какие-либо изменения в микропрограмму не представлялось возможным. По этой причине в дальнейшем разработчики стали использовать запоминающие устройства с возможностью их перепрограммирования.

Чтобы изменить алгоритмы (логику) работы АКПП, достаточно подключить специальное оборудование (программатор), что позволяет провести более гибкую адаптацию коробки автомат.

Многочисленные датчики посылают на ЭБУ автоматом сигналы, которые позволяют блоку получать точную информацию о состоянии различных механизмов. На основании полученных данных происходит выбор действия по записанной в память блока программе. Управление работой АКПП преимущественно реализуется при помощи соленоидов, которые являются исполнительными механизмами.

Также блок АКПП работает в тесной связи с ЭБУ двигателем, указанные блоки активно обмениваются информацией. В ряде случаев ЭБУ двигателем и АКПП даже могут быть совмещенными, однако это больше касается старых моделей с простым гидромеханическим автоматом.

Автомобили последних лет оснащаются сложными и технологичными автоматическими трансмиссиями (например, DSG), которые имеют большое количество дополнительных режимов (спортивный, экономичный, зимний, функция ручного переключения передач Типтроник и т.д.), а также являются адаптивными коробками.

Не трудно догадаться, что алгоритмы работы современных АКПП стали слишком сложными. Это потребовало интегрирования полностью отдельного электронного блока управления автоматической КПП.

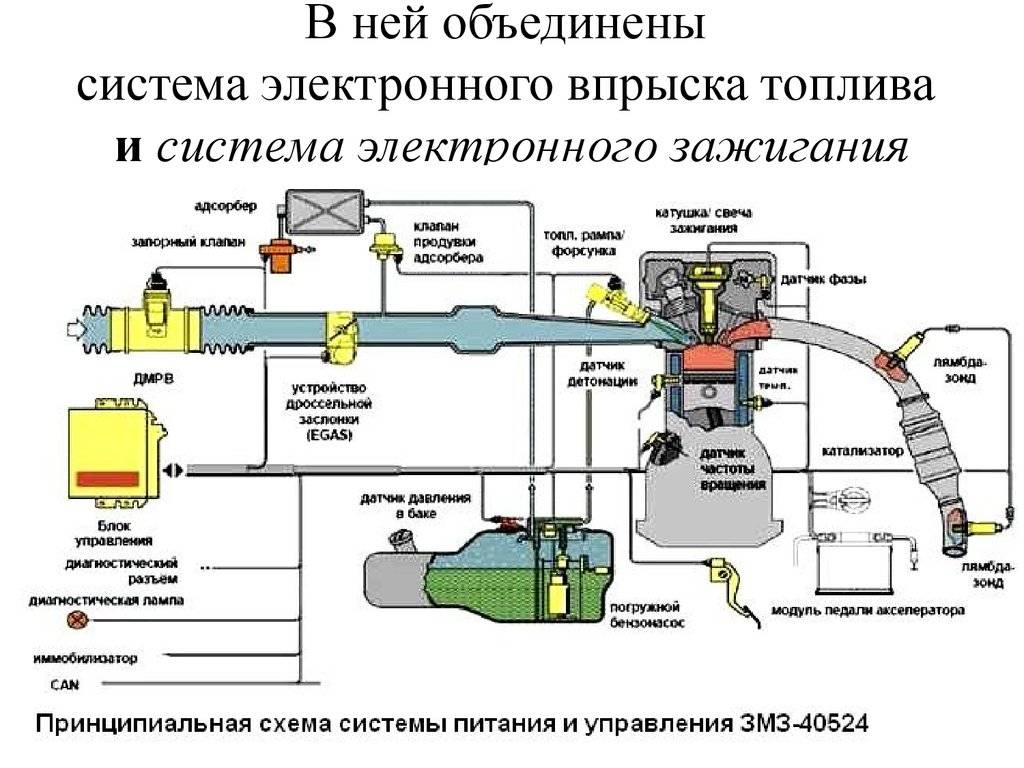

ЭБУ — устройство, принцип работы

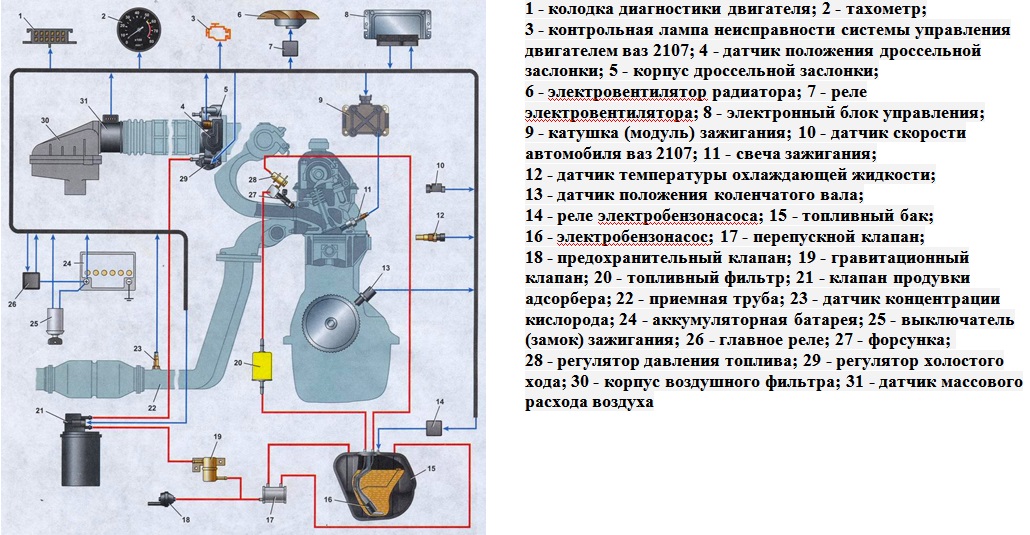

ЭБУ — электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

• управление и контроль за впрыском топлива в инжекторных двигателях;
• контроль за зажиганием;
• управление фазами газораспределения;
• регулировка и поддержание температуры в охлаждающей системе двигателя;
• контроль за положением дроссельной заслонки;
• анализ состава выхлопных газов;
• контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

• ППЗУ — программируемое постоянное запоминающие устройство — здесь содержатся основные программы и параметры работы двигателя;
• ОЗУ — оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
• ЭРПЗУ — электрически репрограммируемое запоминающее устройство — применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

• перегрузка, воздействие короткого замыкания;
• влияние внешних факторов — влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины

Видео «Почему контроллер ЭСУД не выходит на связь при проверке»

Из видео, размещенного ниже, вы можете узнать, по каким причинам между контроллером ЭСУД и ноутбуком может отсутствовать связь при проведении диагностики (автор ролика — канал Billye espada).

Наиболее часто встречающиеся неполадки э лектронного блока управления двигателем (ЭБУ, ЭСУД, контролёр) у автомобиля семейства ВАЗ.

Э лектронный блок управления двигателем, сокращенно (ЭБУ, ЭСУД, контролёр) представляет собой электронное устройство, которое используя различные сигналы от датчиков двигателя, управляет составом и количеством подаваемого топлива в двигатель. Имея встроенную систему диагностики, он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу (Check engine) . Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Признаки неисправности Э лектронного блока управления двигателем:

— Отсутствие сигналов управления форсунками, зажиганием, бензонасосом, клапаном или механизмом холостого хода, другими исполнительными механизмами. — Отсутствие реакции на Лямбда — регулирование, датчик температуры, датчик положения дроссельной заслонки и т. д. — Отсутствие связи с диагностическим прибором. — Физические повреждения (сгоревшие радиоэлементы, проводники).

Э лектронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Причины возникновения неисправности Э лектронного блока управления двигателем:

1. Неквалифицированное вмешательство в электрику автомобиля при установке сигнализаций и проведения ремонта. 2. «Прикуривание» от машины с работающим двигателем. 3. «Переполярность» при подключении аккумуляторной батареи. 4. Снятие клеммы аккумуляторной батареи на работающем двигателе. 5. Включение стартера с отсоединенной силовой шиной; 6. Попадание электрода при проведении сварочных работ на датчики или проводку автомобиля. 7. Попадание воды в ЭСУД . 8. Обрыв или замыкание проводки. 9. Неисправность высоковольтной части системы зажигания: катушки, провода, распределитель

Диагностика ЭБУ представляет собой чтение ошибок, записанных в памяти контролёра. Чтение выполняется с помощью спец оборудования: ПК, шлейф и т.д. через диагностическую К-линию. Так же можно обойтись и бортовым компьютером, который имеет функции чтения ошибок ЭСУД.

Контроллер ЭБУ хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Если ЭСУД вышел из строя вследствие возникшей проблемы в электропроводке или исполнительном механизме, простая замена может ничего не дать, кроме двух, трех и т.д. сгоревших блоков.

Чтобы узнать, какой контролер стоит на вашем автомобиле, придётся снять боковой каркас консоли панели приборовавтомобиля . Запомнить номер вашего ЭБУ и найти его среди представленных таблиц.
