Где находится ЭБУ ВАЗ и взаимозаменяемость блоков управления

Прежде всего, для определения типа блока управления нужно найти его место установки в автомобиле. Для этого следует изучить мануал. В качестве примера остановимся на ВАЗ 2108 — 2115. На этих авто ЭБУ стоит в салоне, спереди справа, немного ниже бардачка.

Кстати, для проведения компьютерной диагностики данная информация также полезна, так как нужно знать, в каком месте можно подключиться к диагностическому разъему, установленному в различных местах на той или иной модели.

Диагностические разъемы ВАЗ 2108 – 21099 с низкой панелью находятся возле ЭБУ, под бардачком. Модели ВАЗ 2108 – 21099 с высокой панелью, а также 2113 – 2115 имеют разъем внутри центральной консоли. Версия ВАЗ 2108 – 2115 с так называемой европанелью имеет разъем на панели, причем расположен он ближе к пассажирской двери.

Что касается самих блоков, ВАЗ 2108 – 2115 разных лет выпуска имеют различные модели ЭБУ. Например, самый популярный ЭБУ Январь 4 ставился на ранние модели инжекторных двигателей с центральным впрыском во впускной коллектор.

Версия Январь 5 – 6 представляют собой ЭБУ с распределенным впрыском, но без поддержки кислородного датчика. Блок управления Январь 7 появился на машинах с 2007 г., поддерживает все датчики, эффективно управляет двигателем.

Еще добавим, что кроме Января, на ВАЗ активно использовались разные поколения блоков GM, являясь аналогией Январь 4 – 7. То же самое можно сказать об ЭБУ Bosch или Ителма. Учитывая все особенности, взаимозаменяемость возможна, однако нужно подбирать аналоги, подходящие по классу, версии, количеству поддерживаемых датчиков и т.д.

Дело в том, что каждая модель подходит только для определенной комбинации двигателя и датчиков, а также проводки и прошивки. Это значит, что различные модели даже в рамках одного семейства можно ставить только с учетом полной совместимости.

Еще раз отметим, виды ЭБУ на ВАЗ отличаются. Получается, нельзя поставить вместо Январь — 4 или GM-09 SAMARA Январь 5.1, однако для Январь 5.1 есть взаимозаменяемость с VS (Ителма) 5.1 или Bosch M1.5.4. В свою очередь, ЭБУ Bosch M7.9.7 не совместим с предыдущими блоками, но может быть заменен на Январь 7.2 Ителма или Автэл.

Чтобы точно определить ЭБУ, достаточно снять каркас панели приборов сбоку, выписать номер ЭБУ. Также при наличии БК можно опционально посмотреть версию и тип ЭБУ, а также номер прошивки блока

На что менять контроллер

Обратите внимание, что если ваш старый контроллер выйдет из строя, менять его следует на точно такой же который был установлен ранее – прямо с завода. Цена подобных устройств в зависимости от вида и года выпуска вашего автомобиля может быть в широком диапазоне и составлять от 5000 до 10000 рублей. ЭБУ является основным управляющем модулем в любом автомобиле

Благодаря блоку управления определяются оптимальные параметры для работы силового агрегата, поэтому данный модуль всегда должен работать точно, как часы. Где находится ЭБУ ВАЗ 2110, какие неисправности для него характерны и как поменять устройство при необходимости — об этом мы расскажем ниже

ЭБУ является основным управляющем модулем в любом автомобиле. Благодаря блоку управления определяются оптимальные параметры для работы силового агрегата, поэтому данный модуль всегда должен работать точно, как часы. Где находится ЭБУ ВАЗ 2110, какие неисправности для него характерны и как поменять устройство при необходимости — об этом мы расскажем ниже.

Автомобиль ВАЗ 2110 считается первым транспортным средством отечественного автопрома, оснащенным инжекторным мотором. Силовой агрегат управляется при помощи ЭБУ — электронного устройства, который определяет основные параметры работы двигателя в соответствии с сигналами датчиков. По сути, ЭБУ ВАЗ 2110, ВАЗ 2112 или любой другой модели представляет собой «мозги» машины, работа которых влияет на функциональность транспортного средства в целом.

В «Десятках», а также ВАЗ 2112 16 клапанов и других моделях, оснащенными системами БОШ 7.9.7 либо Январь 7.2 в головке установлен один винт М6. С этого винта берется масса на катушки зажигания, а масса непосредственно на управляющий модель берется в салоне. Обычно массой служит приваренная шпилька, установленная на кронштейне блока ЭСУД, в частности, за центральной консолью, за левым экраном. В данном случае на кронштейн масса передается через шпильку, которая заварена на моторном щите, посредине. Также следует отметить, что гайка на этой шпильке обычно не затягивается.

Описание «мозгов»

Местоположение блока управления

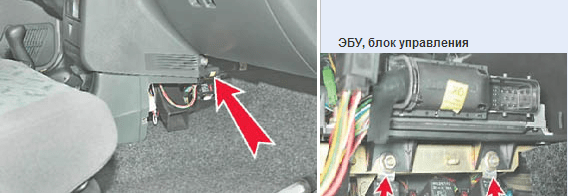

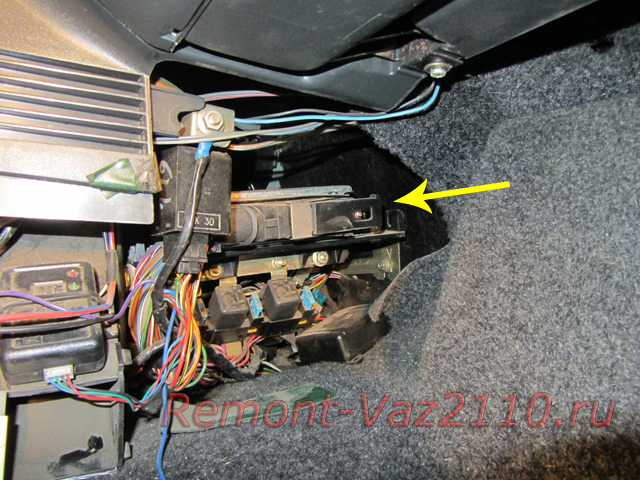

Теперь рассмотрим вопрос места расположения ЭБУ ВАЗ 2110. Это устройство в Десятке расположено под центральной консолью, в ее нижней части, в частности, под контрольным щитком. Для того, чтобы получить доступ к управляющему модулю, следует с пассажирской стороны демонтировать пластмассовую панель, для этого придется воспользоваться отверткой с крестовым наконечником. Сняв накладку, вы увидите множество различных проводов, штекеров, а также предохранительных устройств. Сам контроллер расположен за ними, он прикручен к планке в горизонтальном положении.

Характерные неисправности: их признаки и причины

Если электронная система управления двигателем дает сбои, это может привести к проблемам в работе силового агрегата. К сожалению, неисправности ЭБУ в отечественных десятках — не редкость, поэтому автовладелец должен знать об основных неполадках, а также причинах их появления.

Для начала рассмотрим симптомы неисправностей:

Нет связи с диагностическим тестером. Если в работе мотора стали появляться проблемы, автовладелец может произвести диагностику работоспособности силового агрегата с помощью тестера или ноутбука. Но если ЭБУ не работает, то при попытке связаться с бортовым компьютером автолюбитель увидит, что связь отсутствует.
На ЭСУД не поступают сигналы о работе форсунок, системы зажигания, топливного насоса, клапана либо датчика холостого хода. Также могут отсутствовать сигналы и с других исполнительных устройств.
Еще один признак — отсутствие реакции на кислородный датчик, контроллер температуры двигателя, датчик положения дроссельной заслонки и другие контроллеры.
Признаком поломки могут служить и механические повреждения устройства. Возможно появление трещин на корпусе в результате сильного механического воздействия, могли перегореть радиоэлементы либо проводники (автор видео о ремонте — Павел Ксенон).

Что касается причин, о неполадки в работе электронного блока управления могут произойти в результате:

Неквалифицированного вмешательства. Такая причина является одной из самых распространенных. Если автовладелец самостоятельно проводит ремонт электрики либо монтирует противоугонную систему или же доверяет это дело неквалифицированным мастерам, в процессе могут быть допущены ошибки. Часто встречаемая проблема — прикуривание аккумулятора авто от транспортного средства с заведенным мотором

При прикуривании двигатели обоих машин должны быть отключены, в противном случае есть вероятность повреждения «мозгов», это важно помнить. Еще одна проблема, которая встречается не так часто — это спутывание полярности при подключении автомобильной АКБ

Если вы спутаете плюс с минусом, это может не только повредить блок управления, но и вывести из строя сам аккумулятор, что чревато дорогим ремонтом. Причина может заключаться в отключении клемм АКБ при запущенном моторе. Также блок управления может выйти из строя в результате включения стартерного узла с отключенной силовой шиной. Вывести систему управления двигателем может случайно попавший на датчик либо проводку транспортного средства электрод в ходе выполнения сварочных работ. Одна из самых серьезных проблем — попадание воды на ЭБУ

При попадании жидкости в устройство может «накрыться» сама плата. Обрыв на участке электроцепи либо замыкание проводки. Также причиной могут служить неисправности в работе высоковольтной составляющей системы зажигания. К примеру, поломка ЭБУ может быть спровоцирована отказом работоспособности катушки, высоковольтных кабелей, распределительного механизма и т.д.

На что менять?

Всем здравствуйте, я являюсь счастливым обладателем ваз-2112 и много чего интересного, могу про нее рассказать. В частности, ЭБУ он же блок электронного управления, на данной модели автомобиля, да впринципе как и в основном на всех моделях ваз, находится в очень неудобном месте, а именно под накладкой торпеды со стороны пассажирского места, что бы до него добраться, надо взять крестовую отвертку и вперед дерзайте.

Здравствуйте. Где находится ЭБУ я вроде бы разобрался, у меня такой вопрос, можно ли его переустановить в более удобное место?

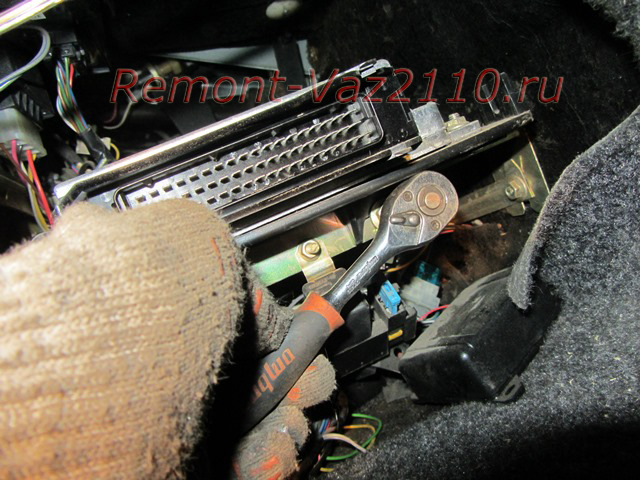

Блок электронного управления на ВАЗ-2112 находится под накладкой торпеды со стороны пассажирского места. Затем остается лишь взять крестовую отвертку и добраться до него.
