Почему не работает прикуриватель на ваз 2114

На ВАЗ-2114 прикуриватель не работает: причины и методы устранения

Прикуриватель не относится к тем элементам, при неисправности которых дальнейшая эксплуатация машины невозможна. Его поломка не несет никаких угроз работе двигателя или других узлов автомобиля. Однако без него машина становится менее комфортной.

Давно уже прошли те времена, когда прикуриватель использовался по назначению. Сегодня, как правило, он нужен не для того, чтобы поджечь сигарету, а для обеспечения электропитания различных электронных и электрических приборов: видеорегистраторов, навигаторов, аудио- и видеопроигрывателей, пылесосов, компрессоров и т. п.

В этой статье мы рассмотрим основные неисправности, вследствие которых на ВАЗ-2114 прикуриватель не работает. Кроме этого, мы разберемся в их причинах и попытаемся устранить поломку собственными силами.

Что представляет собой прикуриватель «Самары» четырнадцатой модели

Конструкция прикуривателя у ВАЗ-2114 такая же, как и у других автомобилей. Он состоит из стакана (гнезда) и вставки. Гнездо – это металлический цилиндр, стенки которого подключены к «массе» автомобиля. Также он оснащен центральным выводом, подключенным к «плюсу» бортовой цепи.

Основным элементом вставки является нихромовая спираль. Она заключена в металлический корпус с пластиковой кнопкой-ручкой. Вставка находится внутри стакана. В выключенном положении ее корпус контактирует только с «массой». При нажатии на кнопку вставка углубляется в стакан, где один из контактов спирали соприкасается с его центральным выводом, замыкая цепь. Она удерживается в гнезде благодаря двум специальным биметаллическим «ушкам». Ток, проходящий внутри спирали, нагревает ее докрасна. Благодаря этому мы, собственно, и имеем возможность прикуривать.

Выключение устройства происходит автоматически. При нагревании стакана до определенной температуры «ушки» разжимаются и освобождают вставку. При этом раздается характерный щелчок, уведомляющий водителя, что устройство отключилось и готово к использованию.

Автомобильная розетка для электроприборов

Если вытащить вставку из гнезда, мы получим самую настоящую автомобильную розетку на 12 В. Естественно, чтобы иметь возможность получать от нее электричество, потребуется специальный штекер цилиндрической формы. Именно такими штекерами оснащаются все автомобильные электроприборы, перечисленные выше. Обычно они имеют один центральный положительный контакт и два боковых (минусовых). Большинство штекеров с целью дополнительной защиты электроприборов от перегрузок оборудуются предохранителями, которые располагаются внутри них.

Что может случиться с прикуривателем

Если в вашем ВАЗ-2114 прикуриватель не работает, причин этому может быть только две: либо нарушена целостность нихромовой спирали, либо же нет напряжения на контактах стакана. Определить проблему поможет обыкновенный автомобильный тестер или мультиметр, включенный в режиме вольтметра.

Присоедините один щуп прибора к плюсовому выводу стакана, а второй подведите к его корпусу. Вольтметр должен показывать напряжение аккумулятора. В этом случае можно просто заменить вставку со спиралью, и прикуриватель снова будет работать, как новый. Но если напряжения на контактах нет, нужно продолжать искать проблему.

Где искать сгоревший предохранитель

Перестал работать прикуриватель на ВАЗ-2114, и напряжение на его контактах отсутствует? Начните диагностику с проверки предохранителя. Дл

Ремонтные работы

Для начала советуем освободить себе место возле автомобиля, чтобы вы без проблем могли открыть двери, ничто не мешало их находиться всегда в открытом положении, а вы имели возможность подходить и отходить от авто, не преодолевая множественные препятствия.

Если летом машину просто можно выгнать на улицу, то зимой придется ограничиваться имеющимся пространством закрытого гаража.

Вы готовы? Тогда можно приступать к ремонту.

Выделенное место где находится предохранитель прикуривателя на ВАЗ 2114

Первая ситуация — вышел из строя предохранитель на прикуриватель ВАЗ 2114. Популярная проблема, которая не так сложна в решении. Первоочередная задача заключается в том, чтобы определить, где находится предохранитель прикуривателя у ВАЗ 2114. Это просто. Откройте люк, где расположен весь блок предохранителей. Искомый вами элемент находится слева от рулевой колонки. Это 20-амперный предохранитель, на котором имеется специальная маркировка — F4. С другими перепутать его сложно, потому отыскать предохранитель — это совершенно не проблема. Возьмите тестер, проверьте его функциональность. Если работает, продолжаем поиски проблемы. Если же предохранитель вышел из строя, достаточно просто приобрести новый. Стоит он дешево, потому проблем с поиском и покупкой возникнуть не должно.

Поскольку старый предохранитель сгорел, просто взять новый, поставить его на место и якобы завершить ремонт у вас не получится

Крайне важно разобраться, почему именно старый предохранитель перегорел. Разобраться в том, как снять прикуриватель на ВАЗ 2114, довольно просто

Обязательно проверьте качество контактов в колодках при выходе из монтажного блока. Обозначается она Х1. На данной колодке имеются соединения от прикуривателя, расположенного в салоне. Если причина в контактах, подтяните их.

Самая популярная проблема неисправности прикуривателя — это ошибки самого автовладельца в процессе эксплуатации. При подключении внешних устройств к прибору, не нужно выкручивать штекеры в разные стороны. Из-за этого пластины замыкаются, прикуриватель попросту перестает работать.

Другая довольно распространенная проблема — это перегоревшая лампочка подсветки
Ее достаточно просто заменить, но для этого предварительно извлекается наш прибор из своего гнезда.

Обратите внимание на подвижную сердцевину вашего прикуривателя. Изучите ее внешне, проверьте качество и целостность витков пружины
При наличии повреждений вам придется заменить данный элемент. Проблема заключается в том, что сердцевина отдельно не продается, в магазинах автозапчастей предлагается исключительно сборная конструкция. Единственный вариант поиска — это всевозможные автомобильные барахолки, где дедушки продают запчасти от своих старых машин. Несмотря на кажущуюся абсурдность, в подобных местах часто можно отыскать отличные детали для таких автомобилей как ВАЗ 2114.

Схема, расположение и значения предохранителей и реле на ВАЗ 2113, 2114, 2115

ВАЗ 2114 2115. Ремонт и обслуживание

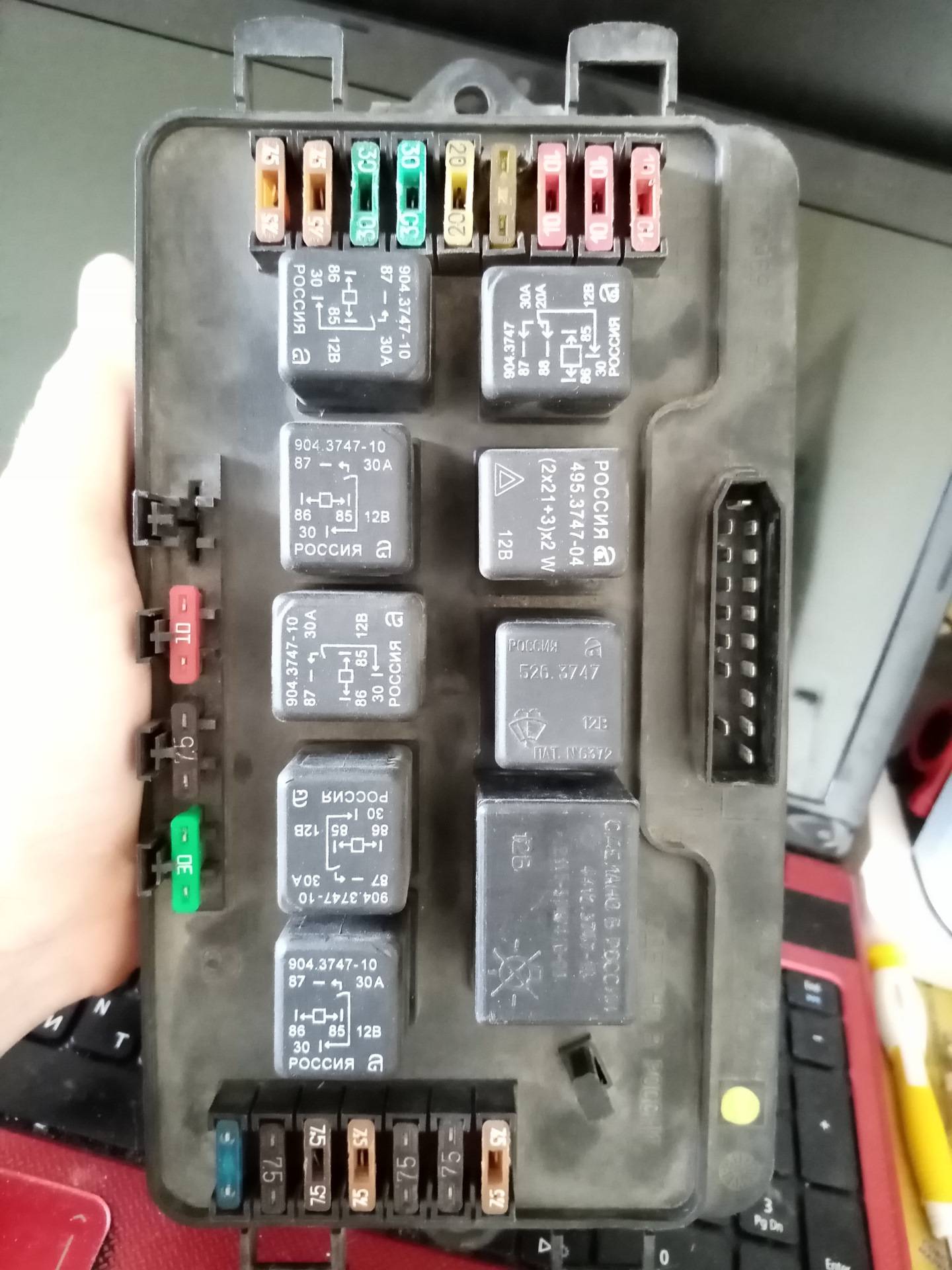

Предохранители

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

3) К3 – реле очистителя ветрового стекла;

4) К4 – реле контроля исправности ламп;

5) К5 – реле стеклоподъёмников;

6) К6 – реле звуковых сигналов;

7) К7 – реле обогрева заднего стекла;

К8 – реле дальнего света фар;

9) К9 – реле ближнего света фар;

10)F1-F20 – плавкие предохранители.

Второй “блок” находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такогого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей с верху в низ:

1 – предохранитель на топливный насос (15А)

2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС. ДК. ДМРВ (7,5А)

3 – предохранитель на электронный блок управления, модуль зажигания (7.5А)

Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.

1 – Реле включения топливного насоса

2 – реле включения электровентилятора радиатора охлаждения

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель. то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть ( на фото – слева перегоревший, справа исправный)

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку. Делаем следующее: Включаем неработающую цепь ( например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

Навигация по записям

Добрый вечер, после установки сигнализации перестали гореть противотуманные фары. Возможно они сразу же перегорели как только включил их. Так как у меня машина вся переделана (а именно машина от супер-авто, движок 1.6 от 10тки, приоровская ходовая, стоики также от приоры и т.п,) как я знаю, данная компания закупает обычную норму и переделывает ее полностью. Так, вот в норме отсутствую противотуманки, может они втыкнули слабые амперные предохранители. Если не ошибаюсь, на ваз 2114 нужны 7.5А предохранители f8 и f9 нужно заменить?

Здравствуйте! да, на 14 модель, на противотуманки нужны предохранители с 7.5 А, независимо от первоначальной комплектации (норма или люкс).Если у вас перегорает предохранитель на 7,5а на обоих противотуманках то значит, что где то спрятался коротыш. – значит при установке где то что то не туда подключили ( скорее всего в монтажном блоке )Если предохранители целые – то, я думаю что их просто забыли подключить сервисмены, когда устанавливали сигнализацию.

хочу поменятьна ваз2109 монтажный блок старого образца на новый. с предохранителями нового образца. какой номер блока. карбюратор

http://vaz-2114-lada.ru

Ремонт

При обнаружении поломки детали во время диагностики неисправностей необходимо выполнить ремонт или замену автоприкуривателя. Для проведения работ стоит обзавестись набором инструментов, расходными материалами и запчастями для замены тех, которые вышли из строя. Надо приготовить:

• перчатки защитные в количестве 1–2 пары;
• изоленту;
• плоскогубцы;
• крестовую и прямую отвертки;
• фонарь небольших размеров;
• исправный тестер;
• паяльник с припоем.

Чтобы все сделать правильно, нужно сначала разобрать сломанный прибор

Важно провести манипуляции без лишнего нажима, тогда хрупкие контакты останутся целыми.

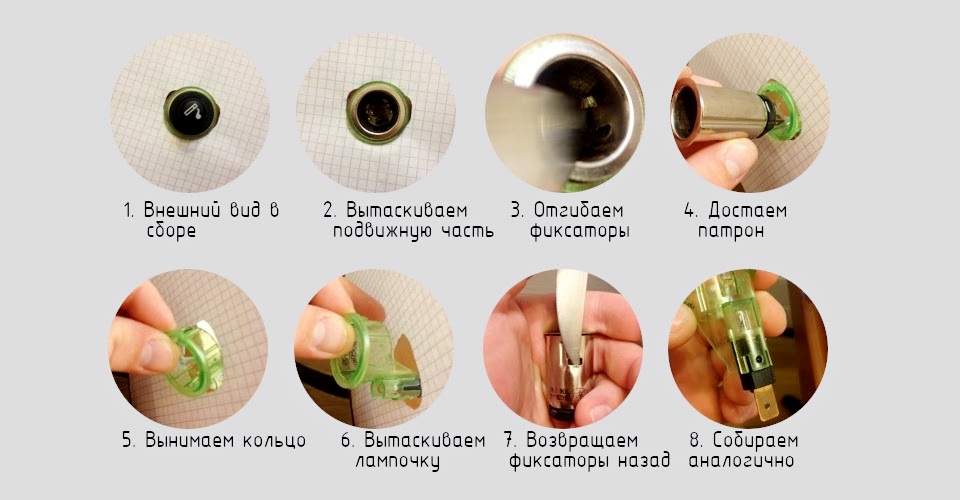

Инструкция по разборке прикуривателя

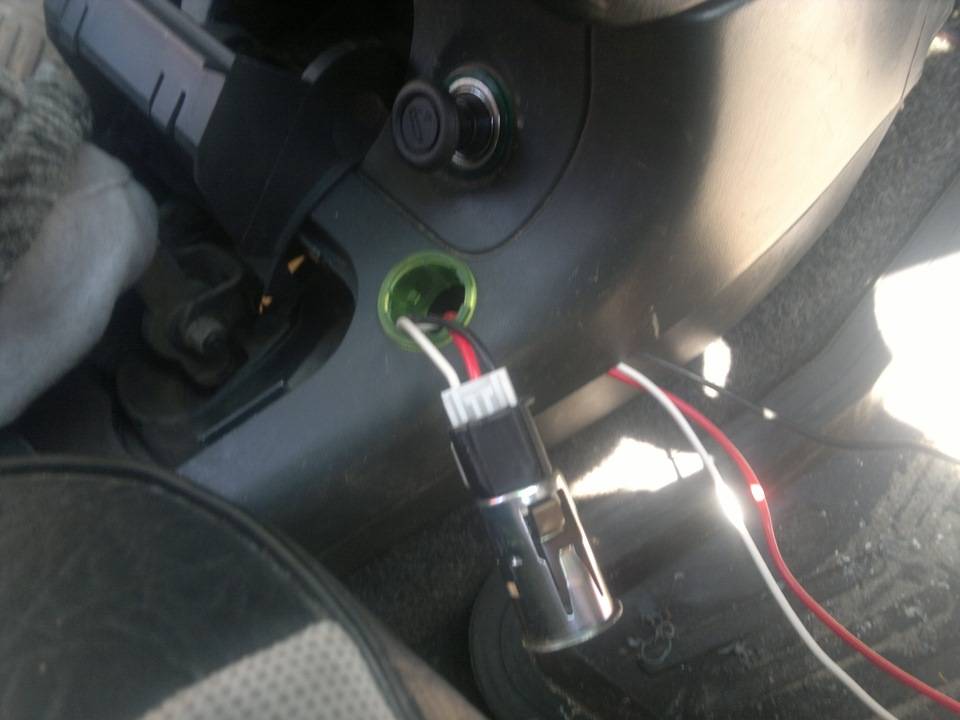

Демонтаж прикуривателя

Демонтаж стоит начинать с отключения питания. Для этого достаточно снять клеммы с аккумулятора. Не надо забывать о безопасности. Советуем поставить машину на ручник и подложить под колеса противооткатные упоры. В зависимости от модели авто понадобится снять внешнюю облицовку, чтобы добраться до гнезда прикуривателя. Но порой все гораздо проще:

1. Вытащить кнопку.
2. Отогнуть фиксаторы внутри корпуса.
3. Аккуратно поддеть плоской отверткой край корпуса и потянуть на себя.
4. Вытащить патрон наружу, стараясь не оборвать провода.
5. Снять кольцо подсветки.

Паяльник с припоем понадобятся в том случае, когда дорожки контактной группы блока предохранителей прогорели. Если прикуриватель не работает должным образом в машине, их можно восстановить с помощью олова. После устранения дефектов нужно собрать устройство в обратном порядке. В результате таких действий может перегореть лампочка подсветки прибора. Поэтому лучше заранее приобрести запасную деталь и поменять во время ремонта.

Замена предохранителя на корпусе

Иногда выйти из строя или оплавиться может и второй предохранитель. Эта деталь представляет собой элемент изогнутой и закругленной формы, ее задача — соединение контактов на разъеме. «Пробку» нужно достать, проверить ее на повреждения, оплавление и наличие застарелой грязи.

Загрязнения легко удалить при помощи влажной ткани. Повреждения и оплавление устраняется при помощи паяльника. Можно также приобрести и установить новый внутренний предохранитель.

Как восстановить работу кнопки

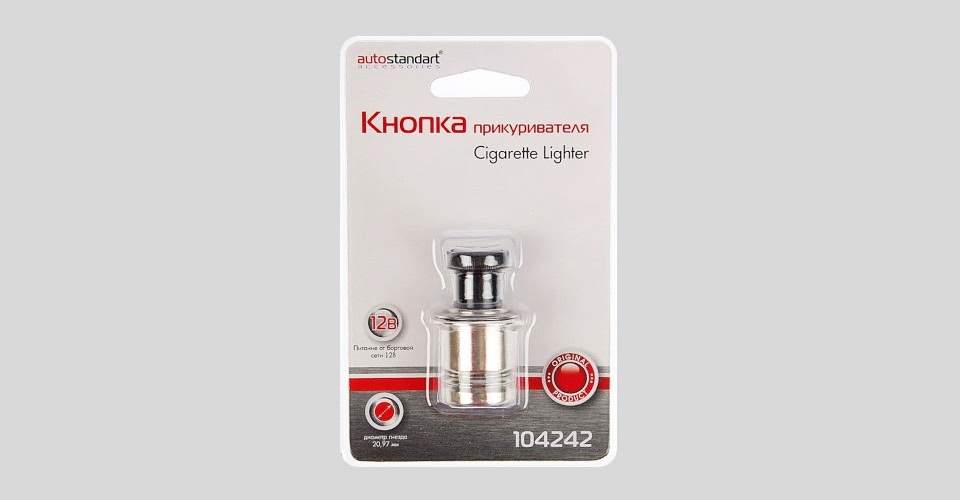

Новая кнопка прикуривателя

Небольшая кнопка с пиктограммой сигареты, расположенная в патроне, позволяет включить либо выключить накал спирали. Это нужно для сохранения электроэнергии, особенно когда к бортовой сети подключено много потребителей. Кнопка порой ломается. Тогда прикуриватель больше не работает в машине. Причины — внутрь попадает грязь, мусор. Но чаще к выходу из строя приводят механические повреждения.

Когда кнопка перестала нажиматься, прикурить сигарету становится невозможно. Чтобы решить проблему, нужно демонтировать кнопку, осмотреть спираль изнутри. Если она целая, а проблема в загрязнении, элемент надо прочистить, вернуть на место и снова попытаться включить прикуриватель. Если результата нет, кнопку меняют. Для этих целей можно сходить в автомагазин. Замена займет не более минуты.

Почему на ВАЗ-2114 (2115) не работает прикуриватель и магнитола

1. Возможные причины неисправности
2. Устранение поломки прикуривателя и магнитолы
3. Дополнительные советы

Причиной того, что на ВАЗ-2114 не работает прикуриватель и магнитола, является несовершенство электросхемы автомобиля. Проблемы, сходные с этой, возникают и в моделях ВАЗ-2109, -15, -099 и -10.

Возможные причины неисправности

Самая частая причина, по которой одновременно перестают работать электрозажигалка и проигрыватель — перегорание предохранителя. Плавкая вставка в ВАЗах указанных моделей общая для цепей автомобильного проигрывателя, обогревателя заднего стекла, салонного обогревателя и электрозажигалки. При возникновении замыкания или неисправности каждого из этих приборов происходит разрушение вставки и отключение всех перечисленных цепей.

Причины, по которым отказал предохранитель прикуривателя и магнитолы, часто заключаются в следующем:

• разрушение плавкого элемента из-за замыкания или неисправности приборов, подключенных через него;
• нарушение контакта в предохранительной панели (из-за тряски, механического воздействия и пр.);
• окисление или перегорание контактов при частых перепадах напряжения в сети;
• перегорание лампы подсветки прикуривателя;
• разболтанный контакт или перегорание спирали.

Для определения неисправности нужно осмотреть визуально и проверить тестером плавкую вставку и приборы, цепи которых он отключает.

Устранение поломки прикуривателя и магнитолы

Перед началом ремонта необходимо найти предохранитель. Откройте прямоугольный лючок слева от рулевой колонки автомобилей указанных моделей. Внутри него расположена колодка всех плавких вставок автомобильной электропроводки. За работу прикуривателя и магнитолы на ВАЗ-2114 отвечает элемент в гнезде с маркировкой F4.

Если внешне предохранитель выглядит нормально, определить разрыв цепи в этом месте можно простейшим тестером-отверткой. На пробнике загорается лампочка, когда элемент исправен. В противном случае нужно найти в ремонтном комплекте новую вставку на 20 А, вынуть неисправную деталь из гнезда и вставить новую. В большинстве случаев проблема бывает решена.

Если предохранительный элемент исправен или заменен, но на ВАЗ-2114 не работает прикуриватель и магнитола, выполнить следующее:

1. Проверить собственный предохранитель магнитолы. Он отключает только проигрыватель, поэтому осмотр производится в том случае, когда после замены элемента в колодке работает только прикуриватель, электрооборудование для обогрева (общее: кузов и система отопления), но молчит магнитофон. Перегорание его предохранительного элемента может свидетельствовать о поломке в музыкальной приставке, поэтому ее рекомендуется проверить в мастерской.
2. Осмотреть и проверить контакты гнезда предохранителя в колодке. Это делают, если после замены вставки работоспособность всех приборов не восстановлена. Разболтанные контакты подтянуть, зачистить от нагара.
3. Осмотреть прикуриватель и проверить его тестером. Особенность лампы подсветки состоит в последовательном подключении в электроцепь. Ее перегорание вызывает разрыв цепи всего прибора, при этом не работают и подключаемые в гнездо дополнительные электроприборы (например, зарядка телефона). Исправный прикуриватель будет работать после замены лампы.
4. Перегорание нагревательной спирали определяют тестером, прикладывая его щупы к контактам прикуривателя. В неисправном приборе на шкале сопротивления (Ом) будет отображаться значение 0 (замыкание) или 1 (перегорание). Косвенным свидетельством неисправности являются подключаемые в гнезде дополнительные приборы: если перегорела спираль самого прикуривателя, то его гнездо остается исправным, и зарядка телефона будет происходить нормально. Неисправность устраняется только заменой прибора. При покупке нового желательно сразу проверить его работоспособность.

Способ №1

1. Снимем клеммы для начала (чтоб маленькая замена лампочки не превратилась в большой пожар).
2. Разбираем торпеду в том месте, где находится регулятор.
3. Там находятся две лампы, одна расположена непосредственно на самом регуляторе, а вторая размещена на рычагах управления потоками воздуха (горячий, холодный, на ноги, на стекло). Проверить лучше обе.
4. Попутно можно решить проблемы, возникающие с воздуховодами отопления, поскольку с завода их сопла изготовлены таким образом, что они неплотно прилегают друг к другу, соответственно, работа печки становится шумной и малоэффективной.
5. Меняем лампу (можно поискать диодную, срок эксплуатации подольше), накидываем клемму и проверяем на разобранной торпеде.
6. Если всё хорошо, то собираем в обратном порядке.

Другие причины отсутствия зарядки

Если нет зарядки аккумулятора или она недостаточная, помимо неисправного регулятора напряжения могут быть другие причины, связанные с генератором:

• Плохо натянут ремень;
• Плохой контакт или обрыв в проводах, подающих питание;
• Неисправный ротор или обмотка статора;
• Плохой контакт щеток с коллектором ротора, просто изношены щетки.

Система электрооборудования имеет основные источники питания, среди которых генератору отводится достойное почетное место. Регулятор напряжения генератора ВАЗ 2114 отвечает за предоставление питания бортовой сети для функциональности всех действующих электроприборов.

На приборе содержится выпрямительный блок, который преобразовывает переменный трехфазный ток в постоянный. Благодаря этому устройству уменьшаются скачки на выходе с генератора, при этом диапазон напряжения должен быть от 13,2 до 14,7 Вольт.

Где находится реле зарядки ВАЗ 2114? Агрегат размещен в задней части генератора, внизу под пластиковой крышкой. Прибор черного цвета, имеет две графические токопроводящие щетки.

Почему отказывает магнитола

На ВАЗ-2114 упомянутое воспроизводящее устройство включено в ту же цепь, что и прикуриватель. Таким образом, если повреждаются общие ее элементы, то не будут работать оба прибора.

Это, кстати, далеко не все – помимо собственно прикуривателя и магнитолы, к той же цепи подключены и другие довольно важные устройства:

• салонная печка;
• обогрев заднего стекла;
• подсветка.

По этой причине, выявив отказ первых двух приборов, советуем сразу проверить, работают ли остальные.

В большинстве случаев выход из строя прикуривателя ВАЗ-2114 (и вместе с ним магнитолы) происходит из-за сгоревшего предохранителя. Ведь поскольку электрическая цепь у них одна, то и защищается она общим устройством. Проблема в том, что его плавкая вставка не всегда способна выдержать нагрузку, возникающую из-за параллельно работы нескольких потребителей – соответственно, она банально перегорает. К аналогичному результату могут приводить и короткие замыкания, происходящие в любом из шлейфов. Это далеко не все причины, обуславливающие неполадки.

Так, в частности, отказ цепи иногда вызывается:

• окислением контактных групп в соединительных клеммах или предохранительной колодке;
• обрывом одного либо нескольких общих проводов;
• перегоранием лампы подсветки.

В целом работы не отличаются большой сложностью, и для их выполнения хватит знаний, полученных на уроках физики в средней школе. Если же вы не уверены в своих способностях, то рекомендуем попросить помощи у более опытного автолюбителя или обратиться на станцию техобслуживания. В этом случае вы гарантированно избежите ошибок, влекущих нередко более серьезные неполадки и, следовательно, излишние расходы.

Далее рассмотрим каждую причину и способ ее ликвидации более подробно.

Почему не работает прикуриватель на ВАЗ-2114

Ситуация, при которой не работает прикуриватель на ВАЗ-2114, к сожалению, наблюдается довольно часто, и, разумеется, многие хотели бы знать, как устранить такую неисправность, и можно ли сделать это самостоятельно. По мнению автовладельцев, которые ранее сталкивались с такой проблемой, устранить такую поломку можно самостоятельно. Однако нужно точно знать, что делать, и выяснить причину, по которой перестал работать прикуриватель.

Предназначение автомобильного прикуривателя

Судя по названию, можно прийти к выводу, что автомобильный прикуриватель нужен лишь тем водителям, которые курят сигареты или сигары. Это, конечно, верное, но не совсем правильное суждение, ведь данный атрибут используется для подзарядки следующих устройств:

• мобильного телефона;
• планшета;
• навигатора и т. д.

С такой задачей прикуриватели справляются на «отлично», а вот если к ним будут подключаться более мощные устройства, к примеру, компрессор для подкачки колес или пылесос, это может привести к поломке автомобильного атрибута.

Среди самых основных поломок прикуривателя ВАЗ-2114 инжектор следует выделить такие:

• перегорание предохранителя;
• плохой контакт в колодке;
• световая подсветка перегорает;
• возникает короткое замыкание при подключении мощных устройств.

Самостоятельно решить эту проблему довольно просто, если следовать рекомендациям, которые предоставляют специалисты.

Самостоятельная починка прикуривателя

Перед тем как приступить к починке прикуривателя, нужно освободить место вокруг машины, чтобы ничто не мешало работе. После выявления причины поломки можно смело приступать к починке неисправного элемента, а поможет в этом процессе схема подключения прикуривателя на ВАЗ-2114 инжектор, которая должна иметься у каждого автовладельца:

Если вышел из строя предохранитель, то ремонт прикуривателя можно осуществить довольно легко, самое главное – узнать, какой предохранитель требует замены. Сделать это несложно, для этого нужно открыть специальный люк, в котором расположены все автомобильные предохранители и отыскать 20-амперный элемент, где имеется маркировка F Нужный предохранитель располагается по левой стороне относительно рулевой колонки. Чтобы проверить его работу, используется специальный тестер. Если прибор покажет неисправность, то предохранитель следует просто заменить, а если он будет исправным, нужно продолжить поиск причины неисправности прикуривателя.
Довольно часто автовладельцы сами выводят из строя прикуриватель, подключая к этому элементу внешние устройства и выкручивая при этом штекер. Вследствие этого пластины смещаются со своего места и при соприкосновении просто замыкаются, что и выводит из строя прикуриватель. Чтобы устранить эту проблему, понадобится разобрать устройство, поставить пластины на прежнее место и в обратном порядке его собрать.
Выйти из строя прикуриватель может и из-за перегоревшей подсветки. Если подсветка не будет загораться, то нужно просто заменить пришедшую в непригодность лампочку, вынув прикуриватель из «гнезда». После замены лампочки прибор нужно аккуратно установить на прежнее место. Случается так, что прикуриватель выходит из строя из-за повреждения целостности витков пружины

Если ранее описанные мероприятия не помогли активировать неработающий элемент, то нужно изучить его сердцевину и обратить внимание на состояние витков пружины. В случае обнаружения повреждений, придется полностью заменить подвижную сердцевину, однако решить этот вопрос порой не так-то и просто

Дело в том, что сердцевина в отдельности не продается в магазинах, покупателю в магазине будет предложена вся конструкция в сборе. Единственное место, где стоит попытаться найти нужную деталь, – это «барахолка», при посещении которой можно купить различные детали, как от старых, так и от новых машин.

Ознакомившись с этой статьей, несложно понять, что самостоятельно найти причину поломки прикуривателя и починить его довольно просто, если, конечно, автовладелец будет учитывать рекомендации и делать работу не спеша. Но если трудности все же возникнут, можно всегда просмотреть обучающее видео в Интернете, которое еще более упростит выполнение ремонтных работ.
