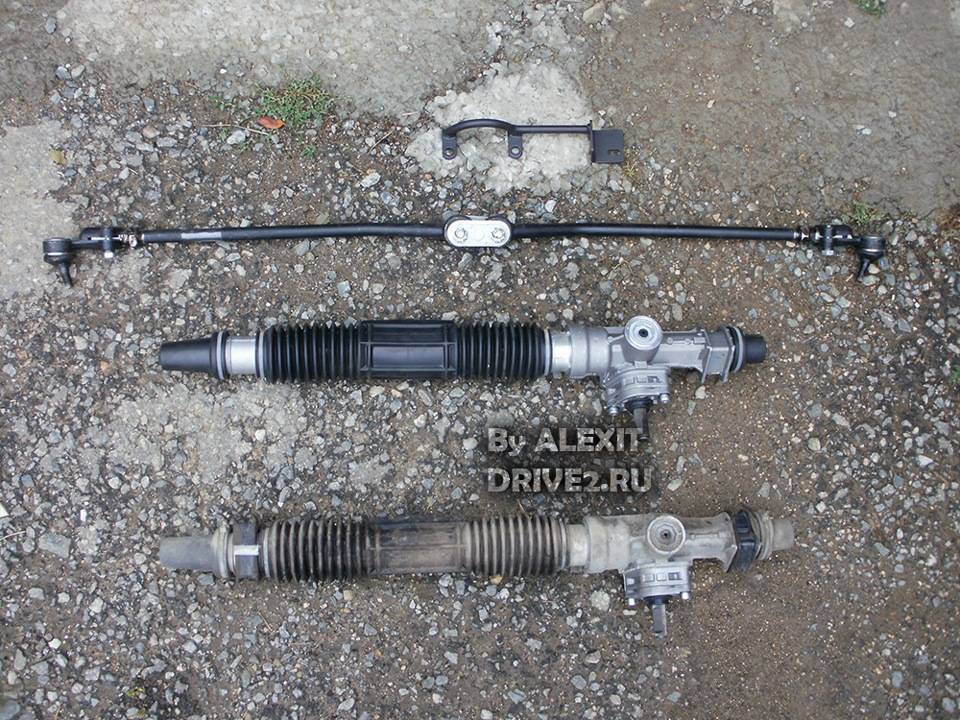

Основные отличия рулевой рейки на ваз-2110 старого и нового образца

Ремонт рулевой рейки ВАЗ своими руками

Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).  Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

1. купить новую рулевую рейку
2. восстановить рулевую рейку на СТО
3. отремонтировать рулевую рейку самостоятельно

1. Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.

Более полный комплект с подшипниками и валами стоит порядка 500р. Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

xn--2111-43da1a8c.xn--p1ai

Снятие рулевой рейки Калины

Перед тем, как снимать рулевую рейку с Калины, я загнал машину в гараж капотом к дверям, и немного сместил переднюю часть вправо, оставив слева свободное пространство, чтобы без проблем вынуть рейку через проем в арке левого переднего колеса. В идеале, слева от переднего левого колеса должен быть хотя бы метр свободного пространства.

Руль сразу поставьте прямо. Переднее левое колесо можно сразу приподнять, хотя можно сделать это и позже. Необходимым является только поднятие левого переднего колеса, а нужно это для того, чтобы достать рейку через проем между аркой колеса и моторным отсеком. Теперь открываем капот, отверткой ослабляем хомуты воздуховода между воздушным фильтром и двигателем, снимаем воздуховод, а свободные теперь отверстия, на время ремонта, затыкаем чистой тряпкой. Далее снимаем аккумулятор (накидные ключи на 10 и на 13 мм) и площадку под аккумулятором (ключ на 13 мм).

Внимание! Чтобы не сломать ключ-трещотку, не рекомендуется срывать с его помощью сильно затянутые болты!

Когда площадка откручена, оказывается, что к ней снизу прикреплены два провода. Их необходимо освободить, а поможет нам в этом ключ на 10 мм. Вот как выглядит крепление уже без проводов:

Чтобы не повредить провода и разъемы РХХ и ДПДЗ, их рекомендуется сразу отсоединить.

Теперь очень важный момент! Прямо сейчас обработайте 4 шпильки крепления рейки к кузову «вэдешкой» или керосином — пусть резьба отмокает. Может оказаться, что гайки прикипели (приржавели) и тогда Вы без труда можете свернуть шпильку, вырвав ее из кузова. В этом случае Вам обеспечена настоящая проблема, по сравнению с которой обычный ремонт рейки – просто цветочки. Кстати, если есть возможность, облейте эти гайки «вэдешкой» или керосином еще за пару дней до ремонта.

Для удобства работы, откручиваем верхнюю гайку крепления термозащиты к кузову, а саму термозащиту слегка отгибаем в сторону двигателя.

Вот теперь можно снимать стопорную пластину с болтов внутренних наконечников рулевых тяг. Этот стопор предотвращает откручивание болтов. Вставляем плоскую отвертку между стопором и соединяющей болты пластиной и сдвигаем пластину со шляпок болтов.

Когда стопор с болтов снят, можно их откручивать, вот здесь-то нам и пригодится мощный ключ с длинной рукоятью и с головкой на 17 мм. Лично мне удалось сдвинуть болты с места, лишь усилив рукоять полуметровой стальной трубой. После откручивания болты надо вынуть, а рулевые тяги просто положить вниз на термозащиту.

Продолжаем демонтаж рейки с автомобиля. В первую очередь закляните в салон, под педали

Пока руль стоит прямо, обратите внимание, где находится болт фланца и как расположена проточка на валу, рулевой рейки. Именно так распложены болт и проточка при прямом положении руля, именно так их надо будет поставить при установке рейки на автомобиль

Рекомендую сделать отметки на валу и фланце, например маркером, и даже сфотографировать их. Позже все это поможет Вам установить рейку так, чтобы при движении по прямой руль находился в среднем положении.

Теперь поверните руль на четверть оборота вправо и накидным ключом на 13 мм полностью открутите, и достаньте из отверстия болт фланца рулевой рейки

Еще раз обратите внимание на положение прорези фланца и проточки на валу рулевой рейки. При сборке надо будет вернуть их в исходное положение

Внимание! Теперь самый ответственный момент. Вы должны открутить гайки с четырех шпилек, которые крепят рулевую рейку к перегородке между салоном и моторным отсеком, но сделать это надо очень аккуратно

Не забывайте: шпильки очень слабо держатся за кузов и даже при небольшом усилии могут отломиться.

Еще раз обработайте резьбу керосином или WD-40 и начинайте откручивать гайки ключом-трещоткой, при этом держа ключ буквально двумя пальцами. Надеюсь, Вам удастся сдвинуть с места, а затем и открутить все гайки, не повредив ни одну из шпилек. Если же Вы переусердствовали, то Вам придется найти болт, аналогичный шпильке, но подлиннее, просверлить отверстие в салон и вставить его изнутри. Возвращаемся в салон и мощной отверткой выдвигаем вал рулевой рейки из фланца.

Рейка должна отсоединиться от рулевой колонки и вывалиться в моторный отсек, если этого не происходит, то ей можно слегка помочь: в моторном отсеке, используя монтировку, отжать рейку от моторного щита.

Доставать рулевую рейку будем через проем над левым колесом, поэтому левую переднюю часть автомобиля необходимо поднять домкратом. Колесо откручивать не надо, да и поднимать высоко тоже нет необходимости, главное, чтобы проем оказался выше колеса. Вытаскиваем рулевую рейку вот таким образом:

Лада 2110 ツɐʞdиҺツ (БЫВШАЯ) › Бортжурнал › Ремонт рулевой рейки ВАЗ 2110 своими руками.

Дорогие Драйвчане, любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук. который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки:1.Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).2.Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:1.купить новую рулевую рейку2.восстановить рулевую рейку на СТО3.отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.

Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:1.Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.2.Более полный комплект с подшипниками и валами стоит порядка 500р.3.Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая. Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.

Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов !

Любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук, который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .

Следующие признаки помогут Вам определить состояние рулевой рейки :

1. Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).
2. Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:

1. купить новую рулевую рейку
2. восстановить рулевую рейку на СТО
3. отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:

1. Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.
2. Более полный комплект с подшипниками и валами стоит порядка 500р.
3. Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая . Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов!

Взаимозаменяемость рулевых реек ВАЗ

Чтобы восстановить работоспособность рулевой рейки, как правило, ее ремонтируют, но иногда приходится заменить рейку в сборе. А Вы знаете, какие рулевые рейки использовались на ВАЗ десятого семейства, и какие рейки можно установить вместо старой?

На «десятку» завод изготовитель ставил рулевые рейки старого образца (от ВАЗ 2108) и нового образца с индексом 2110. Все рейки указанные в таблице ниже взаимозаменяемы, чтобы не было сложностей с установкой рекомендуется покупать рейку вместе с тягами. Рулевые рейки с ГУР меняются только на аналогичные.

Каталожный номер:	Примечание:	Количество оборотов:
2108-3400009-20	Рейка и рашпиль от ВАЗ 2108, прямозубый	3.7 оборота
2110-3400009-20	Корпус другой, рашпиль от 2108, прямозубый	3.7 оборота
2110-3400012	Рашпиль 2110-3401068, с косозубыми шестернями и переменным шагом	4,2 оборота
2110-3400010-30	Короткая рулевая рейка с ГУР	2.7 оборота
11183-3400010-20	Рашпиль от «десятки» 21100-3401068-00	4,2 оборота
11183-3400010	Рашпиль 2110-3401068	4,2 оборота
21100-3400010-30	Короткая рулевая рейка с ГУР	2.7 оборота
11183-3400010-10	Рашпиль 11183-3401068-00	3.1 оборота
11183-3400010-12	Рашпиль 11183-3401068-01	3.1 оборота
11183-3400010-01	Рашпиль 21100-3401068-00	4,2 оборота
11183-3400010-10	Рулевая рейка ставилась на Калины с ЭУР

Кстати, не обязательно менять рулевой механизм в сборе, можно попробовать его отремонтировать.

Настройка агрегата

Необходимо отметить, что проблему «рыскания» на дороге после наезда на препятствие на «классике» полностью решить невозможно, однако путем тщательной регулировки ее можно свести к минимуму. В первую очередь необходима регулировка рулевого редуктора. Делается она достаточно непросто, особенно с непривычки. Для ее проведения нужно завести автомобиль на ровную площадку, проследив, чтобы колеса стояли прямо.

Регулировка рулевой колонки

Далее необходимо при помощи специального съемника сделать выпрессовку пальцев и отсоединить сошку. Потом все очень просто — сошку покачивают, руль держат (или наоборот), ловят зазор червячной передачи редуктора ВАЗ. По инструкции угол поворота руля при зажатой сошке не должен превышать 30°. Если люфт имеется, тогда выворачивают гайку, немного завинчивают прижимной винт и снова затягивают гайку.

Самое главное — не пережать регулировочный винт, не сорвать резьбу. При сильно завинченном винте рулевое управление будет работать очень туго. Есть специальная норма по усилию рулевого колеса — 25 кгс. Усилие контролируют, когда сошка с тягами установлена и пальцы запрессованы. Проверяется усилие при помощи динамометрического ключа. Если оно очень большое, тогда регулировочный болт нужно немного ослабить.

Иногда регулировка редуктора ВАЗ может ничего не дать. Если совсем износился механизм, что тут поделаешь? Ремонтировать его особого смысла нет, да и времени уйдет много. Поэтому, чтобы не возиться с ремонтом, самый разумный выход — полная замена рулевого редуктора ВАЗ. Учитывая, что его можно купить за копейки на разборке, это правильное решение. При желании можно приобрести и новую деталь, ее ресурса точно хватит до конца жизни автомобиля.

Предпочтителен ремонт рулевого редуктора только тогда, когда нужно устранить утечку масла или сделать еще какую-то простую процедуру. Многие владельцы делают регулировку рулевого управления на глаз, не снимая сошки. Но в этом случае зазор может оказаться еще выше, чем он был изначально.

Взаимозаменяемость рулевых реек ВАЗ

Чтобы восстановить работоспособность рулевой рейки, как правило, ее ремонтируют, но иногда приходится заменить рейку в сборе. А Вы знаете, какие рулевые рейки использовались на ВАЗ десятого семейства, и какие рейки можно установить вместо старой?

Каталожный номер: Примечание: Количество оборотов: 2108-3400009-20 Рейка и рашпиль от ВАЗ 2108, прямозубый  3.7 оборота 2110-3400009-20 Корпус другой, рашпиль от 2108, прямозубый 3.7 оборота 2110-3400012 Рашпиль 2110-3401068, с косозубыми шестернями и переменным шагом 4,2 оборота 2110-3400010-30 Короткая рулевая рейка с ГУР 2.7 оборота 11183-3400010-20 Рашпиль от «десятки» 21100-3401068-00 4,2 оборота 11183-3400010 Рашпиль 2110-3401068

4,2 оборота 21100-3400010-30 Короткая рулевая рейка с ГУР 2.7 оборота

11183-3400010-10 Рашпиль 11183-3401068-00 3.1 оборота

11183-3400010-12 Рашпиль 11183-3401068-01 3.1 оборота

11183-3400010-01 Рашпиль 21100-3401068-00 4,2 оборота

11183-3400010-10 Рулевая рейка ставилась на Калины с ЭУР

Причины неисправностей

Известно, что вечный механизм или как его называли фантасты вечный двигатель – это было и остается темой для мечтателей от инженерии. Условия и количество возможной нагрузки зависят от того, насколько качественно выполнена заводская сборка и какие условия эксплуатации

Не менее важно определить основные причины поломки, а соответственно проводить ремонт

Не только плохое состояние дорог, преодоление ям и ухабов в прыжке – это все разбивает участвующие в процессе движения детали. Кроме этого, даже у опытных автовладельцев есть одна общая очень плохая черта.

Они, несмотря на приличный водительский стаж, часто не знают элементарных вещей. Что банальная смазка рулевой рейки в значительной мере улучшит условия ее эксплуатации. Простая до элементарности процедура профилактического характера отодвинет сроки ремонта на достаточно солидный промежуток времени.

Для тех, кто уже испытал прелести неполадок и уже ремонтировал механизм в автомастерской, лучше всего обращаться к специалистам и в дальнейшем. Автолюбители, предпочитающие делать все своими руками в первую очередь должны приобрести качественный инструмент и ремонтный комплект новой конструкции серии ВАЗ 2110 – 12.

Итак, приобретя все необходимое, нужно точно установить причины, которые требуют вашего вмешательства:

• Ослаблены гайки системы шарниров шаровой тяги;
• Увеличение зазоров между рейкой и гайкой, страдает упор механизма;
• Ослаблено крепление механизма руля;
• Ослаблен болт, который закрепляет нижний фланец эластичной муфты на вал шестеренки.

В точном соответствии с инструкцией и схемой этого важного узла следует разработать стратегию проведения ремонтных мероприятий. Благодаря современным информационным системам, начинающий автомобилист может получить массу исчерпывающей вспомогательной информации по этому поводу

Ремкомплект рулевой рейки ВАЗ 2110-2112, ВАЗ 1118, 2170 без подшипника

Уважаемые покупатели, во избежание ошибок при отправке ремкомплекта рулевой рейки, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

         Первый признак того, что стоит посмотреть на техническое состояние рулевого механизма – это появление посторонних звуков. Как правило, они доносятся при вращении рулевого колеса.

Чтобы немного улучшить ситуацию, можно подтянуть рейку, при этом в шестернях уменьшается зазор.

Но следствие этого – более «тугой» руль, крутить его становится тяжело даже на большой скорости, что уж говорить про маневрирование на месте.

• Возможно заклинивание – поэтому лучше всего приобрести ремкомплект рулевой рейки ВАЗ 2110 и установить его.
• Самый лучший вариант – это установка нового узла (правда, выйдет это дороже).
• В комплект для ремонта рулевой рейки ВАЗ 2110 входит:
• — Упор рулевой рейки 2110-3401071 — 1шт.;
• — Гайка картера рулевого механизма упорная 2110-3401057 — 1 шт.;
• — Кольцо уплотнительное рулевой рейки 2110-3401026 — 1 шт.;
• — Втулка рулевой рейки 2110-3401022 — 1шт.;
• — Кольцо уплотнительное 2110-3401302 — 1шт.;
• — Кольцо стопорное 2110-3401075 — 1 шт.;
• — Вкладыш упора 2110-3401070 — 1 шт.;
• — Уплотнительное кольцо втулки рулевой рейки 2110-3401020 — 2 шт.
• 1 – уплотнительное кольцо втулки рулевой рейки; 2 – втулка рулевой рейки; 3 – картер рулевого механизма; 4 – роликовый подшипник; 5 – приводная шестерня; 6 – шариковый подшипник; 7 – стопорное кольцо; 8 – защитная шайба; 9 – уплотнительное кольцо; 10 – гайка подшипника; 11 – стопорная шайба; 12 – пыльник; 13 – защитный колпачок; 14 – рейка; 15 – упор рулевой рейки; 16 – уплотнительное кольцо рулевой рейки; 17 – стопорное кольцо; 18 – гайка картера рулевого механизма упорная; 19 – хомут; 20 – защитный чехол; 21 – распорное кольцо; 22 – внутренний наконечник рулевой тяги; 23 – соединительная пластина; 24 – стопорная пластина; 25 – болт крепления тяги к рейке.
• Симптомы износа рулевого механизма ВАЗ:
• — учащающийся стук в левой передней части кузова;
• — хруст при повороте руля;
• — течь смазки из-под пыльников;
• — повышенное усилие на руле при повороте;
• — периодическое заклинивание руля.
• Даже при наличии одного из этих признаков стоит выполнять работы по рейке, а если все неприятности выскочили сразу – подавно.

Перед началом работ отключаете АКБ, желательно его вовсе в сторону убрать. Также желательно убрать корпус воздушного фильтра (независимо от того, карбюратор или инжектор используется на автомобиле).

Для проведения работ, Вам потребуется специальный инструмент – съемники, а также стандартный набор ключей, отверток, а самое главное –наличие баллончика с проникающей смазкой. Без нее начинать ремонт даже не стоит.

1.          Из материалов необходимы пыльники наконечников тяг, а также ремкомплект рулевой рейки.
2. Рулевая рейка семейства 2110 косозубая, существенно отличается от Рулевой рейки семейства 2108.
3. ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 2113-2115, ВАЗ 1117-1119, ВАЗ 2170.
4. Другие артикулы товара и его аналогов в каталогах: 21100340106800.
5. Любая поломка – это не конец света, а вполне решаемая проблема !
6. Как самостоятельно произвести ремонт рулевой рейки на автомобиле десятого семейства ВАЗ.
7. С интернет — Магазином Дискаунтер AvtoAzbuka  затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Проверка люфта рулевого управления

Для того чтобы выполнить проверку люфта, установите передние колеса вашего автомобиля в положение, соответствующее прямолинейному движению (строго прямо). Возьмите шлицевую отвертку с длинным стержнем и прикрепите ее скотчем к панели приборов таким образом, чтобы ее лезвие было направлено к рулю

Теперь осторожно поворачивайте руль в одну и другую сторону до момента начала поворота колес. В моменты начала поворота колес с помощью мела или нитки отметьте на ободе руля границы его свободного хода

Измерьте расстояние между метками и определите свободный ход рулевого колеса, который не должен превышать 15 мм. Если свободный ход руля превышает 15 мм, вам необходимо проверить состояние рулевой рейки, рулевых тяг и наконечников, подшипников ступиц передних колес и поворотных рычагов стоек. После этого резко подергайте руль из стороны в сторону на небольшой угол. Убедитесь в отсутствии стука в карданных шарнирах рулевой колонки и рулевом механизме. Если это необходимо, подтяните ослабленные крепления или замените неисправные детали на новые.

Подбор ремкомплекта

Перед началом ремонтно-восстановительных работ следует определиться с выбором ремонтного комплекта.

Минимальный комплект. Такой набор включает в себя необходимый список крепежных и уплотнительных элементов: шайбы, подшипники, гайки и втулки из фторопласта.

Базовый набор имеет дополнительно к минимальному комплекту подшипники и валы, но его стоимость может быть в два раза выше первого варианта.

Обратите внимание, что рулевая рейка может быть, как старого, так и нового образца. Старые рейки ориентированы на ВАЗ 2108, а новые разработаны для «десятой» модели

Новый вариант также более удобен в ремонте. Если возникает необходимость осуществить ремонт рулевой рейки, подразумевающий замену втулки, то разбирать весь механизм не нужно. Снимите гофру, открутите центральную гайку и разберите рейку на две составных части. На одной части останется механизм, а другая часть и окажется той, где находится втулка.

Основные неисправности рулевой рейки Ваз 2110

В современных автомобилях ВАЗ 2110 поломки рулевой рейки и гидроусилителя руля – весьма частое явление. Причины могут быть следующие:

Частая езда по неровным дорогам, попадание автомобиля в ямы на большой скорости, активный (небережливый) стиль езды. В такой ситуации рулевая рейка и ГУР быстро выйдут из строя, появится надоедливый стук, ухудшится управляемость. Итог – выход узла из строя; резкие ускорения в момент, когда руль находится в крайне правом или левом положении

Такая практика вождения негативно сказывается на продолжительности жизни рулевой рейки; регулярные заезды на бордюры – это большая нагрузка для столь важного механизма. Любителям такой «езды с препятствиями» очень скоро придется тратить деньги на ремонт рулевой рейки

Любителям такой «езды с препятствиями» очень скоро придется тратить деньги на ремонт рулевой рейки.

Основные причины мы выделили. Но как определить неисправность рулевой рейки на практике? По каким симптомам? Вот с этим вопросом мы и разберемся подробнее.

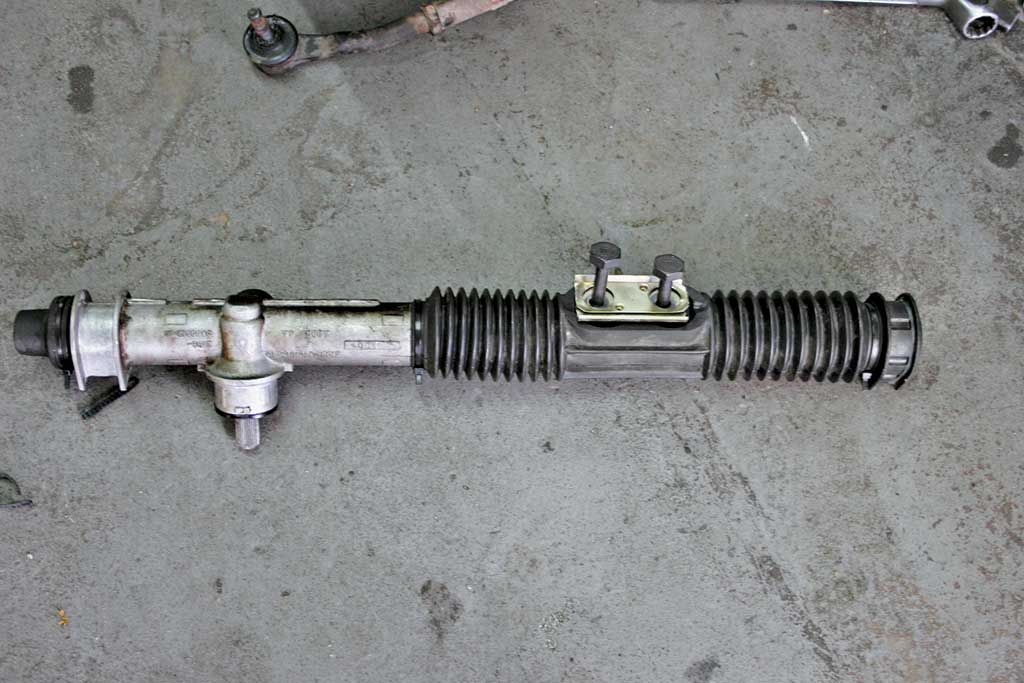

Устройство рулевой рейки ВАЗ 2110

Для того, чтобы осуществить ремонт рейки самостоятельно, Вам будет необходимо изучить конструкцию данного узла.

1 — хомуты; 2 — защитный чехол; 3 — пластина внутренняя; 4 — рулевая тяга; 5 — пластина наружная; 6 — болт для крепления тяги; 7 — пластина стопорная; 8 — колпак защитный; 9 — труба картера; 10 — уплотнительные кольца; 11 — опорная втулка; 12 — скоба крепления опоры тяг; 13 — опора тяг; 14 — рейка; 15 — гайка крепления трубы картера; 16 — стопорное кольцо; 17 — уплотнительное кольцо; 18 — крышка картера; 19 — пыльник шестерни; 20 — шайба; 21 — болт крепления крышки; 22 — сепаратор с роликами; 23 — шестерня рулевого механизма; 24 — стопорная шайба; 25 — опорная пластина; 26 — корпус пластины; 27 — нижний подшипник шестерни; 28 — картер; 29 — защитный колпак левый; 30 — вкладыш упора рейки; 31 — упор; 32 — уплотнительное кольцо; 33 — пружина; 34 — уплотнительное кольцо; 35 — гайка упора; 36 -заглушка.

Демонтаж, диагностика и установка рулевой рейки

Вне зависимости от того, будет производиться ремонт или замена рейки, её необходимо правильно снять и установить на место.

Список инструментов для работы своими руками

Для демонтажа и ремонта понадобятся следующие инструменты:

• плоские отвёртки разных размеров;
• монтировка или монтажная лопатка;
• небольшой молоток;
• плоскогубцы;
• динамометрический ключ;
• набор торцевых и накидных ключей размером от 10 до 27;
• рожковые ключи на 10, 13, 15;

• спецключ для регулировки рулевой рейки. Такой ключ приобретается в автомагазине или изготавливается самостоятельно.

Как снять деталь с авто для проверки

Нужно знать расположение деталей в рейке, чтобы провести диагностику тщательно и скрупулёзно

Последовательность снятия рейки:

1. Откручиваем в салоне крепление рулевого кардана к валу рулевой рейки.

2. Откручиваем крепление и снимаем пыльник рулевого механизма.
3. Поднимаем переднюю часть автомобиля, устанавливаем на опоры.
4. Снимаем передние колёса и левый подкрылок.
5. Рулевую рейку можно демонтировать с тягами или без них.
   • Для снятия рейки без тяг надо открутить стопорную пластину и болты крепления тяг к рейке. Затем отводим тяги в сторону.
   • Если механизм демонтируется с тягами, их предварительно отсоединяют от поворотных рычагов.
6. При выпрессовке шаровых пальцев используется съёмник.
7. При выкручивании рулевого наконечника из тяги необходимо зафиксировать количество витков регулировочного болта. Это облегчит установку схождения колёс при обратной сборке.
8. При помощи монтировки подаём весь механизм вперёд, до полного выхода вала рулевой рейки из отверстия в моторном щите.

9. Весь механизм извлекается через колёсную арку.

Необходимость замены рулевой рейки: диагностика

Для восстановления работоспособности рулевой рейки не всегда требуется её замена, часто проблему можно решить, проведя техническое обслуживание с заменой наконечников, чехла и втулок. Обслуживать рулевую своими силами новичкам не стоит. B конструкции этого механизма имеется множество пружинок и прессовочных шайб, и разобрать мехнизм, перебрать детали и правильно заменить их на новые сможет не каждый. Непрофессиональная установка этих деталей приведёт к некорректному функционированию механизма. То же самое касается, если требуется ослабить механизм или сделать его подтяжку. Также необходимо помнить, что выполнение работ по ремонту вполне может оказаться дороже замены, посему выбор порой очевиден.

Опытные автовладельцы восстанавливают рейки самостоятельно, но не всегда существует такая возможность

Поменять деталь необходимо в следующих случаях:

• трещина в корпусе рейки или сорвана резьба крепления наконечников;
• очень сильные стуки в рейке, увеличенный люфт рулевого механизма;
• коррозия внутренних деталей рулевой рейки, вызванная разрывом резинового чехла;
• рейка деформировалась после аварии.

В вышеперечисленных случаях восстанавливать снятую деталь не имеет смысла. Восстановление у профессиональных мастеров будет стоить немалых денег. Поэтому целесообразней будет менять рейку целиком, на что потребуется меньше времени и финансовых затрат. Намного проще будет приобрести в магазине новую и поставить её в сборе на место старой, обеспечив отличную работу рулевого механизма на несколько лет вперёд.

Установка новой

После проведения диагностики и ремонта рейки устанавливаем её на место:

1. Выставляем рейку в среднее положение. Для этого выкручиваем вал в любую сторону до упора и возвращаем его на 2,5 оборота. Лыска вала должна быть справа и располагается вертикально.
2. Аккуратно заводим механизм через арку и закрепляем его в обратной последовательности демонтажу. затянуть болты надо динамометрическим ключом.

Не следует при неисправности рулевого управления сразу звонить в СТО или покупать весь узел целиком. При наличии элементарных слесарных навыков можно починить и отрегулировать рулевую рейку в собственном гараже. При этом вы будете уверены в том, что не потратили лишних денег и работы выполнены качественно.

Замена рулевой рейки ВАЗ 2110: самому или в сервисе?

Рулевые механизмы автомобилей подразделяются на два типа: червячные и реечные. При разном подходе к реализации задача у них одна: обеспечить связь между вращением рулевого колеса и поворотом колёс

Червячные механизмы проще в изготовлении, но не обеспечивают достаточной точности руления, что важно на высокой скорости. Поэтому на большинство современных легковых автомобилей устанавливается рулевая рейка. Этот узел более сложный в изготовлении и ремонте, но связь между углами поворота рулевого колеса и передних колёс автомобиля точнее

Для облегчения вращения руля в помощь водителю устанавливается гидро- или электроусилитель рулевого управления. Это делает вождение менее утомительным, но прибавляет хлопот при ремонте или замене рулевой рейки, в том числе и на ВАЗ 2110

Этот узел более сложный в изготовлении и ремонте, но связь между углами поворота рулевого колеса и передних колёс автомобиля точнее. Для облегчения вращения руля в помощь водителю устанавливается гидро- или электроусилитель рулевого управления. Это делает вождение менее утомительным, но прибавляет хлопот при ремонте или замене рулевой рейки, в том числе и на ВАЗ 2110.

Чем отличается рулевая рейка ВАЗ- 2110 старого и нового образца – Taxi Bolt

Долго, тяжело и мучительно. Так обычно модернизируются ВАЗовские автомобили. Это прекрасно видно на примере нашей десятки. ВАЗ-2110 получила рулевое управление, двигатель и подвеску от первого переднеприводного тольяттинского автомобиля ВАЗ-2108 и в течение почти 20 лет подряд принимала незначительные изменения в конструкции. В итоге мы имеем несколько вариантов одного двигателя, одной подвески, одного рулевого управления. С ним как раз и будем разбираться сегодня.

Особенности рулевой рейки ВАЗ-2110

Изначально на новое десятое семейство была установлена восьмерочная рулевая рейка без каких-либо изменений.

Оригинальная рулевая рейка ВАЗ-2108.

Кстати, все модификации реек, которые мы рассмотрим ниже, могут быть взаимозаменяемы. За исключением реек, разработанным под гидроусилитель. Восьмерочная рейка была разработана ещё в конце 70-х годов прошлого века, она имеет прямозубую зубчатую передачу шестерня-рейка, а полный поворот руля составляет 3,7 оборота.

Модернизация рейки

Несколькими годами позже рейку для ВАЗ-2110 усовершенствовали. Это выразилось в усилении картера рулевого механизма и применении восьмерочной пары шестерня-зубчатая рейка («рашпиль», как её ласково называют механики). Каталожный номер рулевого — 2110-3400009-20.

Эти две рейки могут быть взаимозаменяемыми без замены каких-либо дополнительных элементов рулевого управления. Снял — поставил. Внешне эти рейки совершенно одинаковы.

Различие только в размере гайки подтяжки.

Рейка ВАЗ-2110 нового образца

Рейка без ГУР нового образца несколько отличается от старой восьмерочной и старой десяточной:

• усиленный корпус (аналогичный );
• косозубая зубчатая рейка с переменным шагом (каталожный номер ) и косозубая приводная шестерня;
• промежуточный рулевой вал должен быть короче старого.

Рейка нового образца без ГУР.

Параметры

• Каталожный номер новой рейки — .
• Полный ход рейки составляет 4,2 оборота.
• Для автомобилей, оборудованных гидроусилителем рулевого механизма, предполагается установка рейки с каталожным номером .
• Количество оборотов до полного поворота колес — .

Рейка под ГУР в сборе с тягами. Новая рейка без проблем устанавливается взамен старой, однако, стоит учесть, что промежуточный вал у рулевого механизма старой конструкции был длиннее, поэтому рейку менять нужно с новым валом и, желательно, с новыми тягами.

Укороченные рейки

Кроме косозубой рейки, с выходом с конвейера Калины, стали появляться в продаже и на сервисах так называемые укороченные рейки. Полный поворот колес с которыми составляет 3,1 оборота. Это даёт более острое чувство руля, управление более точное и чуть информативнее. Такая рейка имеет и небольшой минус — усилие на руле несколько возрастает.

Каталожный номер короткой рейки для ВАЗ-2110 — , номер самой зубчатой рейки — .

Укороченная рейка «Калина Спорт». Каталожный номер на корпусе рейки. Рулевой механизм 11183-3400010-10.

Процесс снятия рейки

Приступить к ремонту можно только после снятия данного механизма.

Демонтаж можно осуществить как путем снятия рейки с тягами, так и без них.

Для первого варианта будет нужно выпрессовывать пальцы наружных наконечников тяг.

Второй способ потребует отсоединения внутренних наконечников.

Процесс разборки.

отверните рожковым ключем на 13 в салоне болт эластичной муфты;

берем ключ на 13 и в подкапотном пространстве с обеих сторон ослабляем гайки крепления скоб рулевой рейки;

отогнув края специальной пластины, которая предотвращает само раскручивание болтов, откручиваем последние от кузова;

чтобы без проблем снять рулевую рейку, расклиньте крепление промежуточного вала;

осуществите вывод шлицевого конца шестерни из отверстия, сдвинув рулевую рейку вперед и снимите последнюю;

картер рулевого механизма следует зажать в тиски с мягкими губками, примерно так;

извлеките распорное кольцо и опору с правой стороны картера рулевой рейки;

обнаруживаем на защитном чехле хомуты и смело их срезаем, так как они одноразовые;

• следует извлечь из опоры защитный чехол;
• на левой стороне нужно извлечь опору и защитный колпачок;
• гайка упора рейки потребует для отвинчивания специальный инструмент в виде восьмигранной головки на 17.

На автомобиле модели ВАЗ 2110 рулевая рейка обладает также множеством других сложных вариантов крепления и фиксирующих гаек. Любые работы по демонтажу и последующей сборке производите аккуратно, с соблюдением всех рекомендуемых усилий и моментов затяжки.

Ремкомплект для рейки 2110

Вся загвоздка в ремкомплектах. Здесь нужно держать ухо в остро, поскольку ремкомплект может быть или неполным, или некачественным. Стоит-то он недорого, но сам факт покупки некачественной запчасти, на которую рассчитываешь, неприятен. Малый ремкомплект включает в себя:

• втулка рейки;
• упор;
• уплотнительное кольцо, три штуки;
• упорная гайка.

Стоит такой набор около 300 рублей. Но лучше всего доплатить еще 250 и взять полный комплект, в который входят пыльники и гофры

Неважно, в каком состоянии старые, лучше их заменить, и вот почему

Дело в том, что в среднем, на 120-й тысяче, в зависимости от условий эксплуатации, могут появиться малозаметные трещины и прорывы на чулках и гофрах. Заметить их довольно сложно, а через них неминуемо попадает вода. Из корпуса рейки она уже никуда не денется и будет делать свое мокрое дело — ржавчины не избежать. Любой очаг коррозии на рейке — это минус к ресурсу как самой рейки, так и уплотнителе. Цепная реакция приводит к тому, что рейка в конце концов изнашивается слишком сильно, а восстановление может быть невозможно. Не скупитесь на хороший ремкомплект.
