Устройство и принцип работы рулевой рейки

Устройство рулевой рейки и признаки неисправности

Рулевое управление почти у всех моделей современных легковых автомобилей представлено в виде рулевой рейки. Это механический узел, предназначенный для преобразования поворота руля в горизонтальное отклонение передних колес. Изначально устройство рулевой рейки не отличалось особой сложностью. В простейшем варианте это механизм, состоящий из шестерни, расположенной на рулевом валу, сопряженной с ней рейки и рулевых тяг.

Типы и варианты исполнения

В настоящее время существует три разновидности реечных механизмов. Отличие между ними заключается в принципе действия.

Механическая рулевая рейка

Наиболее простой вариант рулевого управления. Поворот колес осуществляется исключительно за счет физической силы водителя. В целях облегчения работы водителя и повышения удобства управления на многих автомобилях применяется рулевая рейка с переменным передаточным числом. Иными словами, шаг зубьев рейки меняется от середины к краям. Такое устройство при небольших углах поворота руля, что характерно для движения на больших скоростях, обеспечивает большое передаточное число, тяжелый и острый руль. Вместе с этим во время маневрирования на парковке, когда рулевое колесо приходится поворачивать «от края до края», делать это легко, благодаря меньшему передаточному числу. Первым отечественным автомобилем, где была применена такая конструкция, стал ВАЗ-2110.

Гидравлическая рулевая рейка

Отличается от механической тем, что механическое воздействие, которое оказывает водитель на руль, усиливается гидроусилителем. Это позволяет обеспечить одновременно остроту и легкость рулевого управления. Такое устройство чаще всего применяется на современных автомобилях.

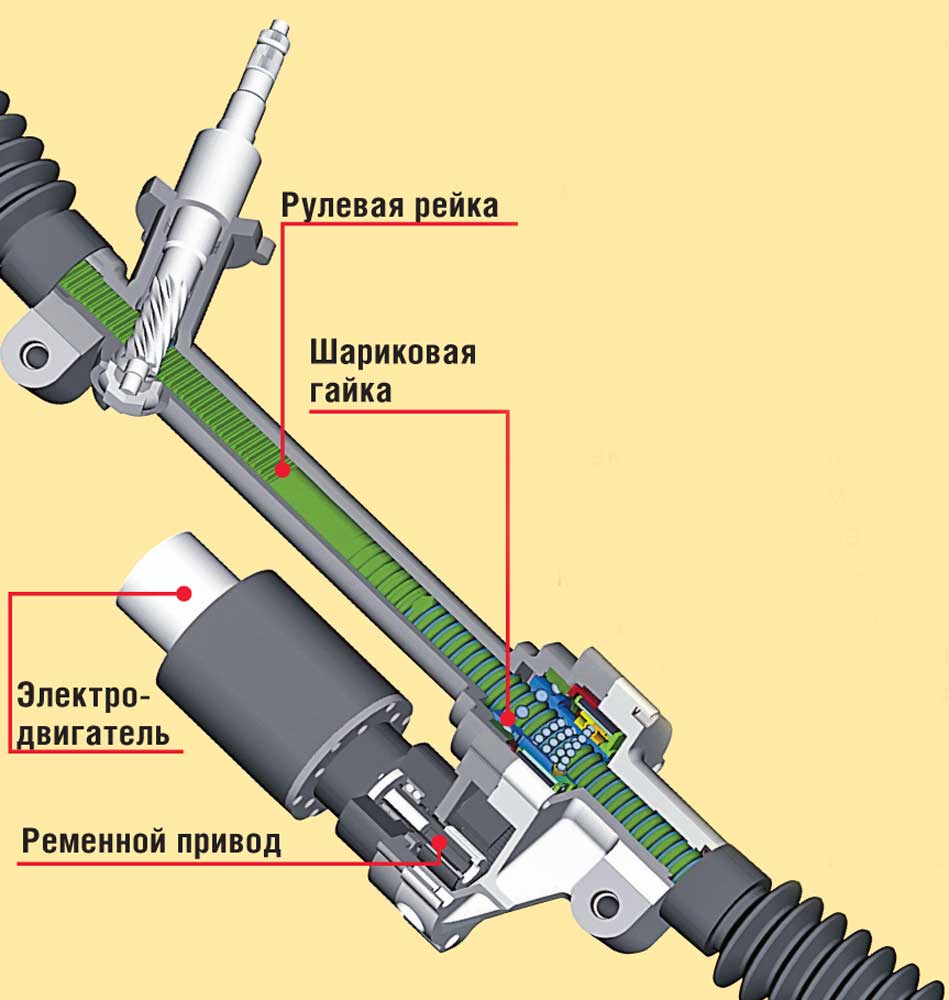

Электрическая рулевая рейка

По принципу действия аналогична гидравлической, только усиление производится электромотором, который либо встроен в рулевую колонку (самый дешевый и более опасный вариант), либо размещается на рулевом валу, либо интегрирован с рейкой (наиболее безопасный вариант, применяется на автомобилях высокого класса).

Такое устройство имеет немало достоинств:

• более высокий КПД по сравнению с гидроусилителем;
• экономичность (электромотор включается только при повороте руля, тогда как масло в ГУР постоянно циркулирует, на что отнимается некоторая часть мощности мотора;
• независимость от температуры окружающей среды;
• отсутствие необходимости регулярно обслуживать устройство, т.к. не требуется менять и доливать рабочую жидкость;
• более высокая надежность в целом, обусловленная отсутствием шлангов, прокладок и сальников, в которых могла бы появиться течь.

Строение

Конструкция механической рулевой рейки выглядит следующим образом. Внутри картера, имеющего в разрезе вид полого цилиндра, размещен защитный гофро-чехол. На подшипниках в картере установлено приводное зубчатое колесо, к которому пружиной прижимается рулевая рейка. Пружина требуется для устранения зазора в паре «шестерня-рейка». Ход рейки ограничивается с одной стороны ограничительным кольцом, а с другой – втулкой шарнира рулевой тяги. Данная схема рулевой рейки отличается предельной простотой и надежностью.

Признаки неисправности

Исправность рулевого управления  – это залог безопасного вождения автомобиля, поэтому необходимо следить за его состоянием. Это не значит, что перед каждой поездкой нужно проводить тщательную проверку, ведь поломка происходит не вдруг. Существуют признаки неисправности рулевой рейки, по которым можно судить о необходимости ремонта.

1. Стук, проявляющийся при езде по мелким неровностям, уменьшающийся при повороте руля в крайние положения.
2. Отсутствие усилий при вращении руля.
3. Усилие на руле исчезает в центральном положении.
4. Самопроизвольное вращение рулевого колеса.
5. Руль не возвращается или плохо возвращается в центральное положение при выходе машины из поворота.
6. Повышенная чувствительность автомобиля (его бросает в сторону при незначительном повороте руля, угол поворота колес не соответствует углу поворота рулевого колеса).
7. Постоянное падение уровня жидкости в бачке гидроусилителя, а также ее появление в пыльниках рулевых тяг.

Типы и варианты исполнения

Теперь давайте разберемся, что такое рейка в рамках рулевого управления современного легкового автомобиля, из чего она состоит, как работает рулевая рейка, каких типов бывает, каково устройство рулевой рейки и принцип работы рулевой рейки.

Обычно принято выделять 3 основных типа рулевых реек:

Полностью механический вариант

Это самая простая и примитивная разновидность из ныне существующих, хотя надо отдать должное инновационным технологиям – автомобилей с такими механизмами становится все меньше с каждым годом. Покупка автомобиля без электрического или гидравлического усилителя рулевого управления уже считается чуть ли не «mauvais ton», особенно среди представителей «офисного класса». Конечно дедушке, которому надо, чтобы его ласточка исправно возила картошку от рынка и до дома, ну или в зависимости от ситуации, предприимчивости дедушки и погодных условий в обратном направлении, такие навороты совершенно ни к чему. Но число «ласточек» гибнущих в неравном бою с дорожными неурядицами год от года растет, а дедушки уже волей-неволей вынуждены переквалифицироваться в «логановодов».

Так вот суть механической рулевой рейки заключается в полном отсутствии вспомогательных механизмов и устройств и сводится к вращению рулевого колеса исключительно при помощи физической силы водителя.

Конечно, и тут конструкторы умудрились внести несколько технических хитростей, вроде изменяющегося передаточного числа, то есть изменения шага между зубьями на рейке ближе к краям, оптимизировав управление транспортным средством, как для езды на высоких скоростях по трассе, так и для маневрирования при парковке автомобиля, но, тем не менее, технология эта уже не просто прошлый, а глубоко прошлый век.

Гидравлический усилитель руля (ГУР)

Как следует из названия этой разновидности рулевого управления, усилие водителя, используемое для поворота рулевого колеса, а следовательно и самих колес в этой версии исполнения заменяет гидравлический усилитель, сокращенно – ГУР. Эта система имеет очень широкое распространение в наши дни, и нет оснований полагать, что она будет заменена на что-то иное в обозримом будущем. Ибо система, хоть когда-то и была редкостью и дорогостоящей диковиной, но сегодня её уже отлично знают практически во всех сервисах, прекрасно – быстро и качественно умеют чинить, а самое главное, что и ломается-то она не сильно часто. Так что почти золотая середина. Рулевое управление при использовании ГУР достаточно информативное и острое, так что – ставим большой жирный плюс!

Кроме того, благодаря ГУР езда становится намного безопаснее, благодаря менее сильной обратной связи между рулевым колесом и дефектами дорожного покрытия. Если на «механике» руль при попадании в особо глубокую яму мог вырваться из рук у водителя, то гидравлика спокойно «проглотит» все неровности и огрехи, своим подергиванием и вибрацией, впрочем, сообщив водителю – что «мы что-то такое там проехали».

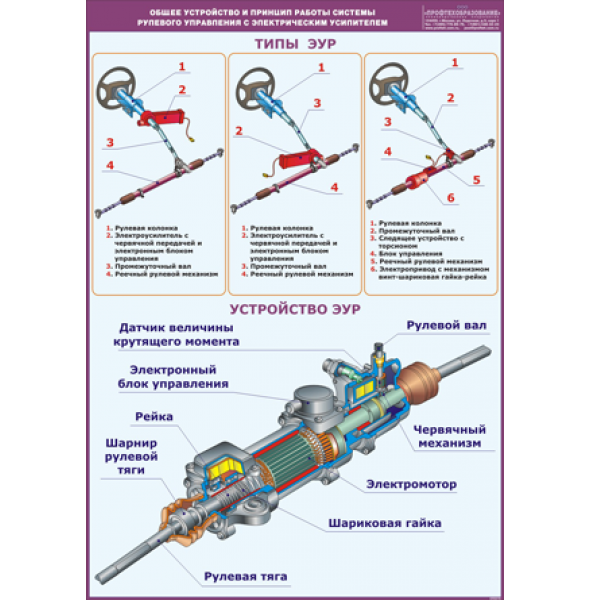

Электрическое рулевое управление (ЭУР)

Тут в принципе все полностью аналогично ГУР-у, с той лишь разницей, что усилие на рулевую рейку от рулевого колеса передает не гидроусилитель, а электрический, который на современных автомобилях, начиная с гольф-класса и выше, имеет адаптивные механизмы и при помощи бортового компьютера ориентируется на скорость передвижения, увеличивая или ослабляя свое усилие, делая руль, таким образом, исключительно чувствительным и отзывчивым при любой езде. На высокой скорости руль «тяжелеет», позволяя избежать излишней «болтанки» на дороге, а на низкой наоборот становится более «легким», облегчая маневрирование в пробках и при парковке.
Есть, конечно, и серьезный минус в таких адаптивных системах, если такой механизм выйдет из строя, управление автомобилем будет практически невозможным, поскольку рулевое колесо перестанет поворачиваться, но проблемы эти остались позади уже лет 10 назад, поэтом сейчас фактически можно говорить о сплошных плюсах:
1.       Более экономный вариант работы по сравнению с гидравликой – электромотор включается лишь, когда вы выполняете поворот.
2.       Более высокая степень чувствительности, чем у ГУР – вы будете чувствовать руль одинаково хорошо при любом скоростном режиме.
3.       Полное отсутствие зависимости от температуры воздуха – в системе нет жидкости, которая могла бы замерзнуть, как в гидравлических вариациях
4.       Опять же, по причине отсутствия технологических жидкостей – нет необходимости проводить регулярные сервисные работы
5.       Ну и конечно более высокий уровень надежности и безопасности по сравнению с ГУР – опять потому что нет шлангов и сочленений, которые могут протечь или порваться.

Признаки и причины неисправности рулевой рейки

Ремонт рулевой рейки потребуется, если вы заметили следующие «симптомы» скорой поломки:

• В рулевой рейке появился посторонний звук, постукивания, особенно когда вы едете по плохому дорожному полотну либо совершаете маневры.
• Рулевое колесо вибрирует, когда вы движетесь.
• При резком вращении руль тяжело поворачивать.
• Во время езды по кочкам рейка издает шумы, которых раньше не было.
• Рулевое колесо произвольно поворачивается.
• Руль люфтит, стал слишком легким.
• Рулевое колесо не возвращается в начальное положение.
• Поворот руля не соответствует углу поворота колес.

Почему может потребоваться ремонт электрических рулевых реек или ГУР?

• Чаще всего проблемы возникают из-за того, что рулевой механизм ржавеет. Происходит это потому, что пыльники разгерметизировались. Они выполнены в виде резиновых кожухов, под которыми спрятаны движущиеся элементы рейки. При проведении ремонтных работ их закрепляют пластиковыми хомутами вместо заводских металлических затяжек. В результате деталь разгерметизируется. Также их порча может происходить с течением времени, так как в суровых климатических условиях резина рвется быстрее. Разгерметизация приводит к тому, что на железе образуется коррозия из-за попадания влаги и загрязнений. На зубьях появляется налет, чтобы устранить его, иногда не помогает даже шлифовка. Какие признаки есть у такой неисправности: появляется люфт руля, а также постукивающие звуки. В некоторых случаях коррозия появляется даже на рулевом валу рейки. В ГУР образуются протечки. Если на авто установлен ЭУР, никаких симптомов скорой поломки не будет, пока в один прекрасный день механизм не сломается.
• Когда у вас на авто стоит ГУР, нередко изнашивается картер распределителя. При функционировании механизма в масло попадает металлическая стружка, которая распространяется вместе со смазкой по всему механизму. Больше всего изнашиваются стенки картера.
• Зубья могут изнашиваться со временем, в большинстве случаев их заменяют. Кроме того, они могут обломиться, это происходит как с шестерней, рейкой или с ними обеими.
• Во время ремонта в гидронасосах заменяют сальники и резинки. Клапаны и прочие элементы механизма обычно не восстанавливаются, поскольку установить новые детали выгоднее. Если вы часто практикуете езду в управляемом заносе, насос может сломаться.

Дело в том, что рулевое колесо длительное время расположено в вывернутом состоянии, при этом мотор работает на высоких оборотах, из-за чего образуется высокое давление. Расходный клапан не сбрасывает масло, насос перегревается.

Что делать с неисправностями рейки?

В подавляющем большинстве случаев замена или ремонт рулевой рейки производится на автосервисе, поскольку даже снятие элемента – задача непростая. Но мелкие проблемы можно решить самостоятельно, например:

• Заменить порвавшийся резиновый пыльник. Если вы обнаружили данный дефект на ранней стадии, когда реечный механизм функционирует исправно, то можете поменять кожух в гараже на смотровой яме. Не забудьте очистить от грязи детали под пыльником.
• Устранить протечки гидравлической жидкости на патрубках. Для этого придется опорожнить систему и заменить шланги, лучше все сразу.
• Поставить новые наконечники рулевых тяг. Признаки износа шаровых пальцев очень похожи на неисправность рулевой рейки – возникает люфт руля и стук.
• Сменить разбитую крестовину рулевого вала.
• Подтянуть либо поменять ремень, вращающий шкив гидравлического насоса. Проскальзывание ременной передачи ведет к ухудшению работы усилителя и затруднительному вращению руля.

Конструкцией рейки предусматривается регулировка зазоров в передаточном узле. На ранних стадиях изношенности шестерен люфт устраняется подтягиванием регулировочных винтов. Самому выполнять операцию крайне нежелательно: если перестараетесь и не оставите зазоров, зубчатая передача станет изнашиваться еще быстрее.

Когда проблема кроется внутри корпуса реечного механизма, самостоятельно устранить стук не получится, разве что вы сами – автомеханик. Наиболее распространены следующие внутренние неисправности:

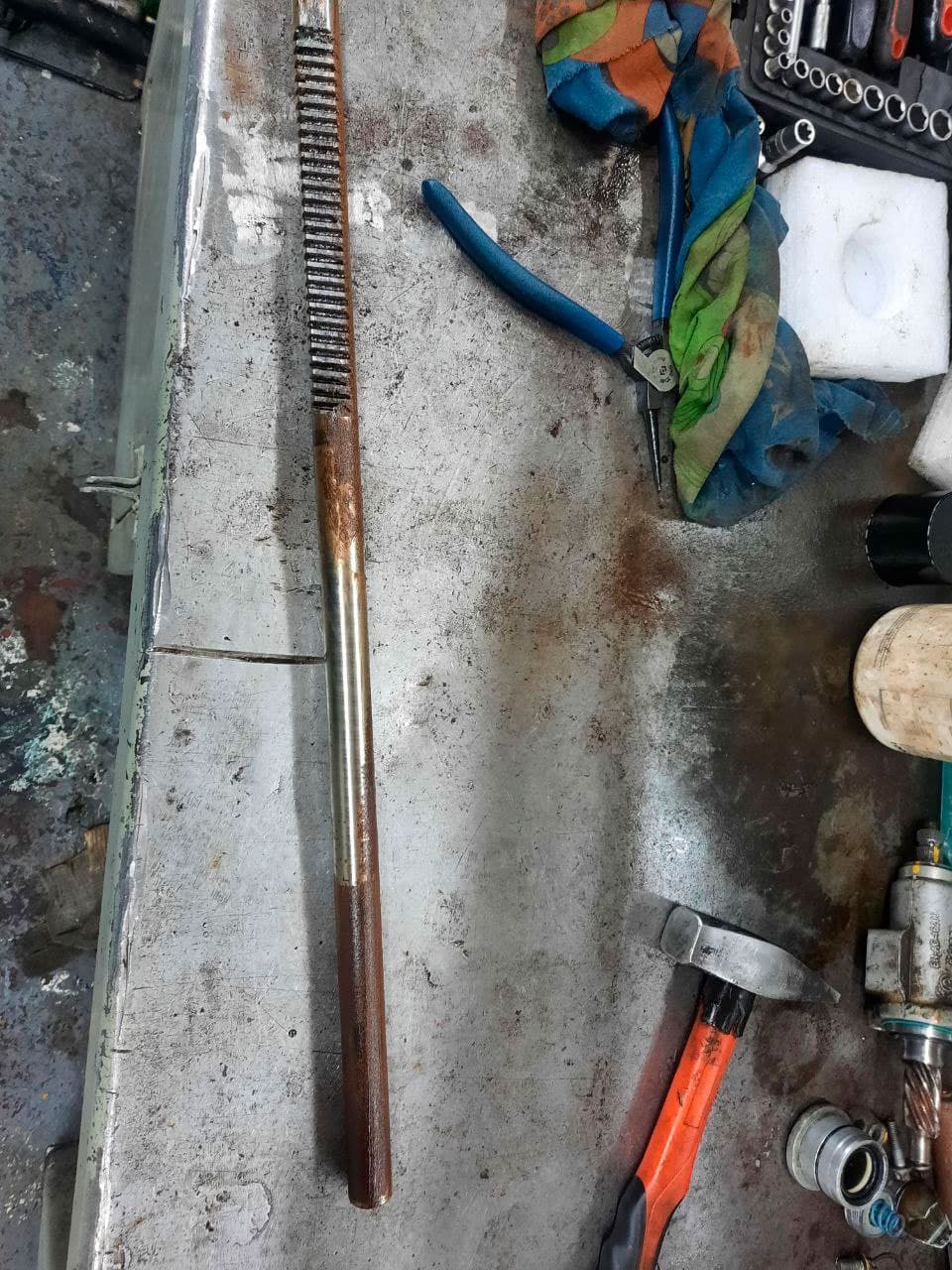

• Выработка зубьев на рейке либо рулевом валу.
• Люфт подшипников.
• Разгерметизация сальников.
• Кольцевой износ втулок, цилиндров.
• Деформация вала либо самой рейки в результате попадания колеса в глубокую выбоину и удара по механизму.

Часть перечисленных поломок устраняется путем установки ремонтных комплектов в условиях автосервиса. Изношенные детали зубчатой передачи отдельно лучше не менять – необходимо ставить новую рейку.

Вернуться в блог статей

Во сколько обойдется ремонт рулевой рейки?

Если диагностика неисправности показала, что рулевая рейка подлежит замене, то у автолюбителя возникнет закономерный вопрос: во сколько ему обойдется такое удовольствие? Следует отметить, что цены на запасные части для иномарок на порядок выше, чем цены на запчасти для отечественных авто. Их конкретные значения зависят от марки автомобиля и года его выпуска.

Так, для автомобиля ВАЗ можно приобрести рулевую рейку без тяг, наконечников и ГУРа за 130 долларов. Та же деталь в сборе обойдется уже в 230 долларов. На приобретение рейки владельцу иномарки потребуется от 200 до 500 долларов, а покупка рейки в сборе потребует вложения от 1000-1500 долларов и выше. Если владелец автомобиля обратится за помощью к сотрудникам автомобильного сервиса, то к стоимости рейки ему придется прибавить затраты на оплату услуг специалистов, которые выполнят ремонт.

Конструкции рулевых реек

Так выглядит рулевая рейка Форд Фокус 3 в разборе

Принцип действия рулевой рейки не так уж и сложен. Источник силы является сам водитель, он крутит руль, вращение передается рулевой колонке, рулевая колонка через кардан передает вращение рулевой рейке. Рулевая рейка, в свою очередь, передает усилия на поворотные рычаги через тяги и наконечники. Рычаги соединены с колесами посредство цапф.

С механической точки зрения, рулевая рейка — это зубчатая передача (см. фото). На рейке есть специальные зубцы, которые входят в зацепление с шестеренкой, которая жестко установлена на рулевом валу. Водитель, вращая руль через колонку и шестерню двигает рейку влево или вправо, а рейка давит на шарниры и тяги и поворачивает колеса.

Чтобы водителю было легче вращать руль, современные новые автомобили идут с гидроусилителями (ГУР). В случае появления признаков плохой работы усилителя, требуется сделать ремонт насоса гидроусилителя руля своими руками или заменить на новый. или электроусилителями (ЭУР) руля.

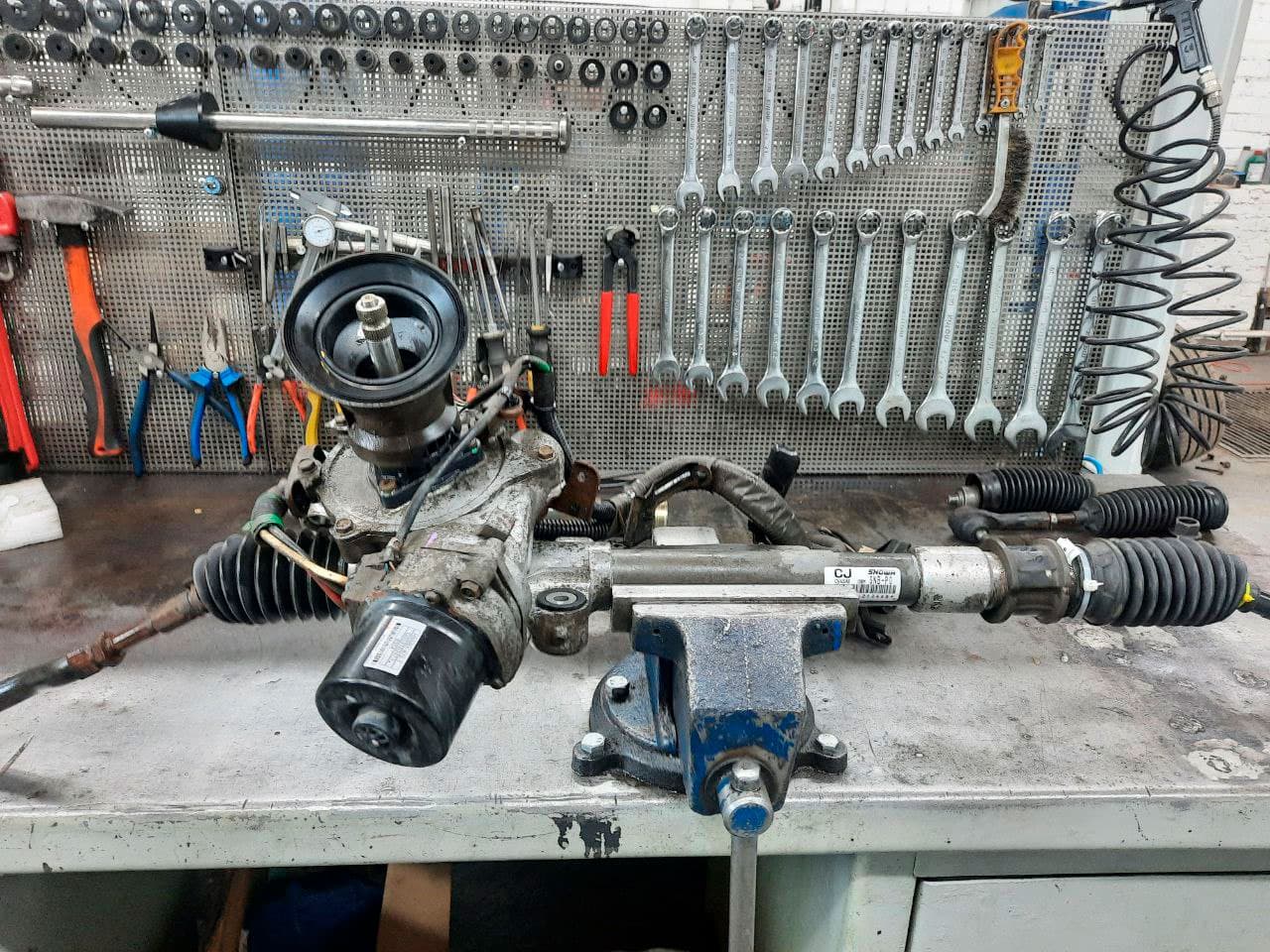

Так выглядит электроусилитель руля автомобиля ЛАДА КАЛИНА. Замену рулевой рейки на Калине и стоимость мы уже рассматривали.

Если усилитель руля гидравлического действия, то к нему устанавливается насос, механизм для образования усилия и распределитель. Насос ГУРа вращается ремнем газораспределительного механизма (ГРМ). Насос гидроусилителя всасывает гидромасло из бачка в золотниковый распределитель. Золотниковый распределитель следит за тем, с каким усилием вращают руль и помогает крутить баранку.

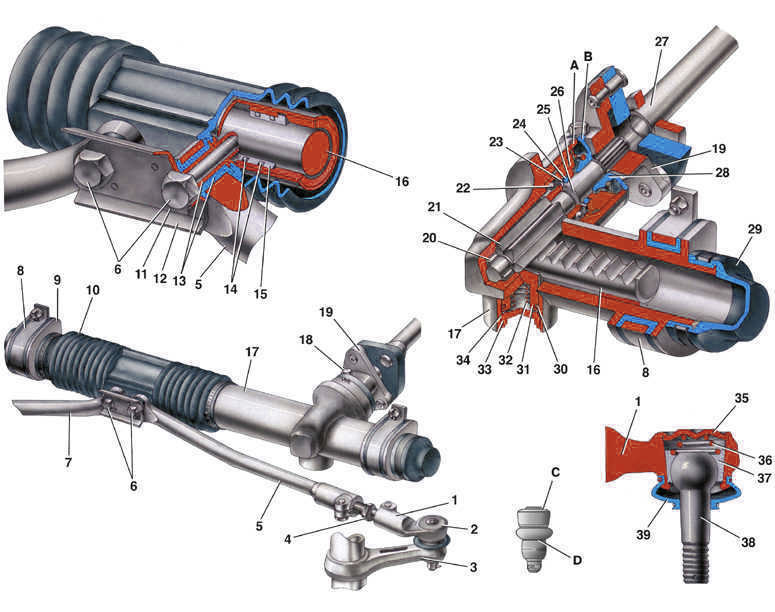

В конструкцию рулевой рейки входят следующие детали:

1. Корпус.
2. Рейка.
3. Вал рулевой с червяком и подшипником.
4. Втулка прижимная, которая выполняет функцию регулировки зазора червячной передачи.
5. Гайка регулировочная.
6. Втулка опорная левая.
7. Втулка опорная правая.
8. Кольцо стопорное. Это кольцо только для левой стороны.
9. Гайка вала руля.
10. Ползунок.
11. Втулка ползунка.
12. Чехол металлический защитный.
13. Пыльник пластиковый.
14. Кольцо стопорное гайки вала руля.
15. Крестовина рулевого вала.

На рулевом валу размещается торсион, который является основным элементом распределителя. Если никуда не вращать руль, то масло спокойно движется в расширительный бачок, потому что торсион при неподвижном состоянии руля раскручен и вводные каналы распределителя закрыты.

Если начать вращать руль, то, соответственно, торсион начинает закручиваться. При этом через золотник и каналы масло движется в исполнительный механизм из-за чего повышается давление за поршнем или до поршня исполнительного механизма. Созданное при этом давление облегчает поворот руля водителю.

Регулировка рулевой рейки Калины

Если Вы обнаружили, что на Калине стучит рулевая рейка, особенно стук сильно заметен при езде по неровной дороге, например, гравию, тогда следует ее подтянуть. В статье рассказывается, как это сделать своими руками двумя разными способами.

Подтяжка рулевой рейки Калины со снятием

Потребуется

Выработка в каждом случае разная, поэтому какого-то определенного момента затяжки не существует

Обратите внимание, что перетягивать рулевую рейку тоже нельзя, в противном случае руль будет тяжело вращать. После того, как рулевая рейка отрегулирована, нужно закернить гайку упора, обмяв резьбу картера

1. Снимите рулевой механизм с автомобиля.
2. Установите рейку в среднее положение, которое определяется размером (87±0,25) мм от оси шестерни до торца рейки. С помощью специального приспособления нагрузите рейку силой Р = (500±20) Н, или (51±2) кгс, на расстоянии 84 мм от оси шестерни в направлении к упору рейки.
3. Максимально допустимый зазор между упором и гайкой составляет 0,2 мм. Максимально допустимое перемещение Х рейки, замеренное через относительное перемещение нажимного пуансона 1, не должно превышать 0,16 мм.

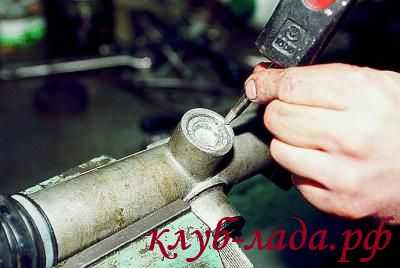

Как подтянуть рулевую рейку на Калине без снятия

Регулировочная гайка снизу, поэтому если смотреть на нее снизу, то подтягиваем рейку по часовой стрелке, если получится добраться до нее сверху, тогда против часовой. Для определения люфта рейки используем не руки, а рулевое колесо. В остальном процесс выглядит аналогично.

Если даже после регулировки снова на Калине гремит рулевая рейка, тогда ее следует заменить на новую, либо попробовать отремонтировать.

А Вы знаете, чтобы рулевая рейка прослужила дольше, следует вовремя менять пыльники.

Как определить неисправность рулевой рейки

Наиболее характерным признаком необходимости ремонта или регулировки является люфт рулевой рейки. Учитывая тот факт, что движение автомобиля практически невозможно без использования рулевого управления, этот вид диагностики может выполняться практически в постоянном режиме при использовании автомобиля. В некоторых случаях, появляется необходимость в проведении дополнительного визуального осмотра со стороны моторного отсека или колес.

Гул при повороте

Гул системы управления при крайних положениях рулевого механизма возможен, если сильно изношен электро- или гидроусилитель. Сильно гудеть  устройство будет и при износе крыльчатки насоса гидроусилителя

Особое внимание следует также обратить на состояние подшипников и приводов

Утечка жидкости ГУР

Если в систему гидроусилителя часто приходится доливать жидкость, то следует незамедлительно приступить к поиску места утечки масла. Подтеки можно обнаружить при визуальном осмотре на пыльниках рулевой рейки, а также непосредственно под бачком ГУР. При наличии подтеков шлангов, во многих случаях, устранить неисправность можно подтяжкой крепления. При более сложных поломках потребуется обращаться в автосервис.

Стук при езде в передней оси

При наличии стука в передней оси проблема может заключаться не только в наличии повышенных зазоров в системе рулевого управления. По этой причине следует проверить также ходовую часть автомобиля, чтобы исключить неисправность подвески и других важных подвижных элементов. Если поломка в рулевом управлении, то стуку в передней части автомобиля часто диагностируются изношенных шарниры тяг.

Порванный пыльник на тяге

Несвоевременно замеченные разрывы пыльников на тягах могут привести к скорому износу этих деталей автомобиля. При наличии стуков в системе рулевого управления следует незамедлительно проверить рулевые тяги. Если будут обнаружены повреждения пыльников, то следует оценить состояние корпуса шарнира и внутреннего элемента. При чрезмерном износе деталь потребуется полностью заменить. Если пострадал только пыльник, то следует приобрести и установить новую деталь, предварительно удалив из шарнира пыль, грязь и заложив необходимое количество смазочного материала.

Как проверить рулевую рейку с электроусилителем

Если есть подозрение на неисправность рулевого управления с электроусилителем, то следует провести следующую диагностику:

Разобрать рейку и оценить состояние втулки элемента

Понять, что необходимо обратить внимание на эту деталь можно по дребезжанию механизма во время движения автомобиля, а также по повышенному зазору при покачивании руля.
Проверить датчики поворота. Эти элементы будут ломаться не так часто, но самостоятельно определить их состояние не получится

Если нарушен строй работы датчиков, то потребуется покупка новых деталей и установка их в условиях автосервиса.
Определить износ электродвигателя. Если рука с трудом проворачивает рулевое колесо, в то время как раньше не требовалось прилагать больших усилий, потребуется проверять состояние электродвигателя. При наличии опыта можно самостоятельно разобрать и проверить состояние щеток, подшипников и обмотки электропривода.

При проведении диагностических мероприятий следует также обратить внимание на состояние пыльников

Виды рулевых реек

В принципе на сегодняшний день используется три разновидности рулевых реек:

• механическая;
• гидравлическая;
• электрическая;

Простейшая рулевая рейка через передачу червячного типа сообщает движение рулевым тягам. Руль приходится крутить активно и  управляемость такой системы не очень высокая. За то надежность простейшей передачи остается непревзойденной и в наши дни. Основным недостатком и даже опасностью механической рейки следует считать ситуации, когда машина на скорости влетает колесом в яму. В ряде случаев, руль просто вырывает из рук. Что, конечно же, очень нехорошо.

Для улучшения управляемости рулевой рейки механического типа применяют переменные передаточные числа. По центру шаг зубьев рулевой рейки больше, что позволяет  нагружать руль и обеспечить приемлемую остроту управления на высоких скоростях. Ну а ближе к краям зубья расположены чаще, благодаря чему руль при управлении на паркинге или медленных разворотах, более легкий.

На смену механической рулевой рейке пришел гидроусилитель руля (ГУР). Здесь уже усилие водителя по управлению машиной является скорее направляющим, а подхватывает его именно ГУР. Система эта, безусловно, гораздо более сложная, а значит более подвержена неисправностям, но и управляемость, которую она обеспечивает не идет ни в какое сравнение с управляемостью механической рулевой рейки. В ГУР устранена ситуация, когда серьезный ухаб на дороге выбивал руль из рук водителя. Но и чувствовать дорогу, так четко как на механике с гидроусилителем руля, не получается. Кроме того, ГУР работает от двигателя, а значит, отнимает часть его мощности. В целом же, гидравлический усилитель руля на сегодня наиболее распространенное решение для автомобилей.

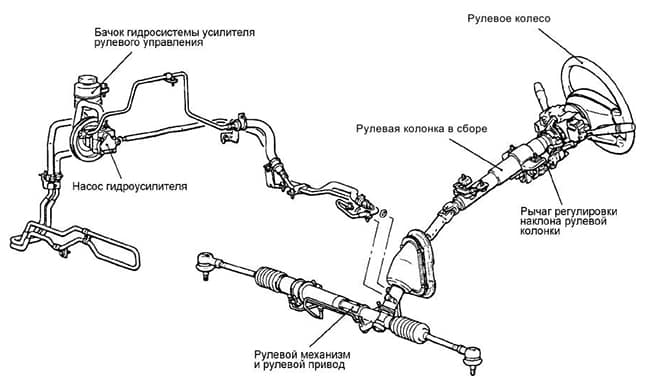

Рулевая рейка с гидроусилителем руля

Тем не менее, постепенно гидроусилители выдавливает с автомобильного рынка ЭУР – электрический усилитель руля. Суть такой рейки сходна с гидравлической, только вместо гидроусилителя используется электродвигатель. Это и мотор разгружает и конструкцию самой рейки упрощает. Существует три разновидности электрических усилителей руля. Они различаются, прежде всего, расположением электромотора. Он либо встроен в рулевую колонку, либо расположен на валу руля, либо же интегрируется в саму рейку. Мотор в рулевой колонке это дешево, но опасно. Если по каким-то причинам двигатель отказывает, вы остаетесь без рулевого управления вообще. Когда же электродвигатель является частью рулевой рейки, надежность такой системы возрастает многократно.

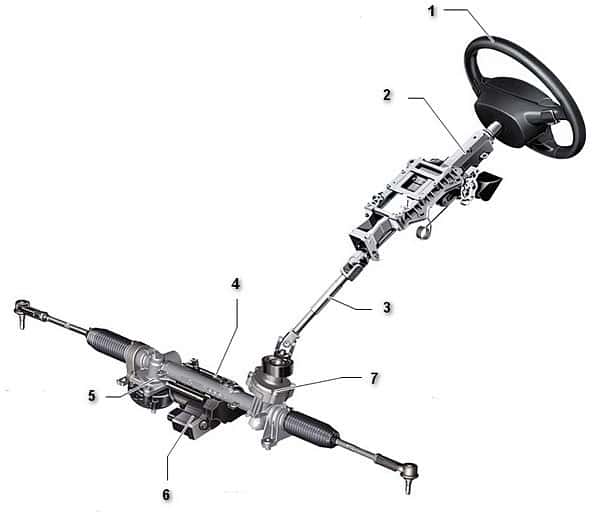

Рулевая рейка с электроусилителем руля: 1 — руль, 2— рулевая колонка, 3— карданный вал, 4— электродвигатель, 5— механизм руля, 6— блок управления, 7— датчик крутящего момента

Как понять, что рулевая рейка неисправна.

Ремонт рулевой рейки своими руками Чтобы определить, нужен ли ремонт рулевому управлению вашего автомобиля, обратите внимание на следующие признаки неисправности механизма:

• явно ощущается стук в рулевой рейке, который чувствуется через руль авто;
• увеличилось усилие, необходимое для вращения руля;
• появились посторонние звуки и шум в насосе гидроусилителя;
• появился люфт рулевой рейки, который чувствуется при вращении рулевого колеса;
• началось подтекание масла гидроусилителя из рулевой рейки.

При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.

Ремонт рулевой рейки гидроусилителем своими руками.

Итак, у вас течет рулевая рейка. Что же делать, как произвести ремонт и наладить работоспособность рулевого управления? Прежде всего, стоит отметить, что осуществить ремонт данного агрегата на самом деле очень сложно, и приступать к процедуре стоит только в том случае, если под рукой имеется все необходимое оборудование, а также опыт и знания в области строения автомобиля.

Механизм рулевой рейки состоит из таких деталей:

• зубчатый вал;
• опорная втулка рулевой рейки;
• золотниковый механизм.

Ремонт рулевой рейки состоит обычно из нескольких этапов:

1. Демонтаж, разборка рулевой рейки и очистка от накоплений всех ее деталей.
2. Замена испорченных частей механизма новыми деталями.
3. Диагностика зубчатого вала рулевой рейки.

Перед началом ремонтных работ следует обзавестись специальным ремонтным комплектом, куда входят новые детали для рулевой рейки (сальники, втулка рулевой рейки, уплотнители кольца и другие). Как снять рулевую рейку.

1. Загоните автомобиль на яму или поднимите его с помощью домкратов.
2. Снимите защиту двигателя (если она у вас стоит).
3. Снимите теплоизоляционную пластину рулевой рейки.
4. Открутите крепежные детали на рулевой рейке.
5. Снимите рейку с креплений и вытащите ее из внутренностей автомобиля.

Стоит отметить, что лучше для вас будет снять рулевую рейку вместе с рулевыми тягами, потому что новые пыльники значительно удобнее будет натянуть на специальные выступы на рулевых тягах. Это поможет вам установить пыльники с идеальной герметичностью.

Как разобрать рулевую рейку.

1. Открутите рейку от рулевых тяг, используя специальную плоскую отвертку.
2. Открутите нижнюю пластиковую заглушку зубчатого вала.
3. Открутите гайку стопорную.
4. Снимите стопорное кольцо и выбейте аккуратно вал из своего места.
5. Вытащите нижний сальник.
6. Путем постукивания извлеките стопорный штифт, который блокирует верхний сальник.
7. Проверните стопорную заглушку и вытащите стопорное кольцо за проволоку, которая покажется при прокручивании.
8. Вытащите рулевую рейку через правую сторону и снимите с нее сальник и пластиковую втулку.
9. Извлеките сальник и заглушку, вытащите пружину и прижимной механизм.

Далее отмойте все детали от наслоений масла и грязи и тщательно осмотрите все детали на предмет механических повреждений вследствие износа. Все поврежденные детали нужно заменить в обязательном порядке. Если поверхность рулевой рейки и шестерни зубчатого вала имеют значительные повреждения, то, скорее всего, потребуется замена всего механизма целиком (как делается замена рулевой рейки на ВАЗ 2109. читайте в нашем материале).

Как собрать рулевую рейку.

1. Аккуратно установите внутренний сальник на свое место, смазав его предварительно специальной смазкой (ставить нужно через правую сторону пружиной вниз).
2. Поместите рейку в корпус.
3. Наденьте пластиковую втулку на правый сальник, смажьте все детали смазкой и установите сальник на свое место, подтолкнув его чем-нибудь.
4. Установите заглушку и зафиксируйте ее стопорной проволокой.
5. Нижний сальник оденьте на зубчатый вал.
6. Установите рулевую рейку в среднее положение.
7. Вставьте зубчатый вал на посадочное место, предварительно смазав смазкой уплотнения.
8. Аккуратно вставьте на место верхний сальник, помогая ему молотком зайти на свое место. Установите кольцо стопорное.
9. Закрутите нижнюю стопорную гайку, подшипник, заглушку.
10. Установите прижимной механизм, пружину и заглушку. Затяните посильнее.

Дальше установите рейку на автомобиль в обратной последовательности. Обязательно после процедуры ремонта или замены деталей сделайте «развал-схождение». Ремонт рулевой рейки своими руками без и с ГУР имеет много общего, отличия незначительные: разные втулки и состав жидкости для смазки.

При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.

Виды и принцип работы рулевых реек

Механические рулевые рейки

Перемещение механизма механических рулевых реек осуществляется благодаря усилию, с которым человек поворачивает рулевое колесо. А это делает машину менее маневренной. Более того, во время езды происходит передача ударов от подвески на руль. Поэтому, чтобы управлять авто с механической рулевой рейкой, водитель прикладывает значительные усилия.

Рулевые рейки с ГУР

Гидравлический усилитель руля включает в себя насос, распределитель, рабочий цилиндр, масляный бак, а также соединительные шланги.

Когда мотор запущен, насос всасывает смазку из бака, нагнетает ее в золотниковый распределитель. Этот механизм позволяет дозированно подавать масло в рабочий цилиндр слева либо справа от поршня (зависит от того, куда крутится рулевое колесо). Благодаря масляному давлению поршень и рейка перемещаются, в результате колеса поворачиваются. Человеку, управляющему автомобилем, нужно приложить небольшие усилия, чтобы повернуть руль, даже когда машина не двигается.

Управляет распределителем торсион, это пружинистый железный стержень, установленный на рулевой вал и соединенный с золотниковым клапаном. Если рулевое колесо в нейтральном положении, золотник распределителя перекрывает подающие каналы, поэтому смазка утекает снова в бак. Если же руль вращается, происходит скручивание торсиона, он поворачивает внутреннюю часть золотникового клапана. Это приводит к открытию дозирующих каналов распределителя, и смазка попадает в рабочий цилиндр.

С увеличением угла поворота рулевого колеса происходит более сильное закручивание торсиона. В результате пропускная способность каналов распределителя увеличивается, так же, как и усилие, прикладываемое к рулевой рейке.

Если руль повернут в крайнее левое или правое положение, происходит срабатывание предохранительных клапанов. С их помощью сбрасывается масляное давление, чтобы не допустить выхода из строя ГУР.

Помните о том, что, если у вас машина с таким механизмом, чтобы не допустить поломку, не оставляйте вывернутыми колеса, регулярно проверяйте уровень масла в баке, при необходимости меняйте его.

Рулевые рейки с ЭУР

Если на вашем авто установлен электроусилитель руля, управлять машиной будет легко. Этот механизм компактный, поэтому потребление горючего уменьшится, особенно если сравнивать с гидроусилителем. В последнем случае насос непрерывно функционирует, если мотор запущен, электропривод включается, лишь когда водитель поворачивает.

Как функционирует рулевое управление с электроусилителем

Во время совершения маневра торсион передает усилие от руля на рулевой механизм. Датчик крутящего момента сигнализирует о величине усилия в ЭБУ (электронный блок управления). Сюда же поступают данные от датчиков коленвала, угла поворота руля и скорости (ABS). Как только информация будет обработана, создается управляющий сигнал, запускающий электродвигатель, расположенный на рулевой рейке.

Управление автомобилем с электроусилителем руля имеет свои особенности:

• Когда маневр совершается на небольшой скорости, электродвигатель получает сигнал на создание наибольшего крутящего момента, поэтому водителю комфортно управлять машиной.
• Если же авто поворачивает на большой скорости, электродвигатель выдает небольшой крутящий момент, поэтому руль «наливается».
• Как только авто перестроится, электронный блок управления подает команду, чтобы колеса вернулись в среднее положение.
• При езде ЭБУ отслеживает, насколько колеса отклоняются от среднего положения из-за отличия давления в покрышках либо их неравномерного износа, бокового ветра и прочих факторов, а затем сигнализирует электродвигателю о том, какая траектория движения авто будет правильной.
• Так как одна шестерня вращается при поворотах рулевого колеса, даже если электропривод сломается, вы сможете ехать на машине.

На современных авто все чаще устанавливают электроусилитель руля, который по своим характеристикам намного превосходит ГУР.

Honda Civic (Хонда цивик) стук рулевой рейки
