Замена рулевой рейки на калине

Как подтянуть рулевую рейку на Лада Гранта

Итак, есть два пути, по которым можно пойти:

Самый простой и быстрый — подтянуть рейку при помощи спец.ключа, просунув его в отверстие где проходит рулевая тяга с левой стороны кузова Гранты.
Второй способ более длительный — он подходит в том случае, если рука не пролазит в отверстие кузова со стороны колеса. В таком случае придется снять аккумулятор, и его площадку,чтобы добраться до регулировочной гайки.

Итак, с первым способом все понятно, что касается второго, рассмотрим его более подробно. Первым делом откручиваем и снимаем клеммы от АКБ автомобиля.

После чего снимаем аккумулятор, и приступаем к демонтажу его площадки.

Теперь , когда площадка снята, с внутренней стороны корпуса рулевой рейки необходимо добраться до регулировочной гайки.

Рейка подтягивается по часовой стрелке, гл учитывайте тот факт, что она находится в перевернутом состоянии, поэтому ход будет как бы против часовой стрелки.

Обратите внимание, что для регулировки рейки на Гранте необходимо купить специальный ключ, который предназначен для рейки ВАЗ 2110. Цена его составляет не более 150 рублей, и иногда они продаются комбинированные: с одной стороны для рейки — с другой для роликов ГРМ. Автомобили Лада знамениты своими «болячками», одна из них связана с рулевым механизмом

Стук в рулевой рейке Лада Калина, Гранта или Приора может появится уже после первых тысяч километров пробега. Далее мы рассмотрим основные причины появления этого стука и способы их устранения

Автомобили Лада знамениты своими «болячками», одна из них связана с рулевым механизмом. Стук в рулевой рейке Лада Калина, Гранта или Приора может появится уже после первых тысяч километров пробега. Далее мы рассмотрим основные причины появления этого стука и способы их устранения.

Стук при повороте руля, либо при езде по неровной дороге может исходить от рулевого механизма (рейки). Чаще всего для его устранения достаточно выполнить регулировку (подтянуть) рулевую рейку, используя специальный ключ.

Если автомобиль имеет большой пробег, то возможно рулевая рейка нуждается в ремонте. Диагностика в этом случае достаточно простая, следует открыть капот и взяться рукой за рулевую тягу в районе ее крепления к рейке. Если подергать рулевую тягу вверх-вниз, то люфта быть не должно.

Не всегда стук при повороте руля может быть вызван рулевой рейкой, иногда посторонние шумы издает электроусилитель руля.

Рулевой механизм в Лада Гранта состоит в таком перечне узлов и систем, когда выход со строя какого-либо из элементов не позволит водителю осуществлять дальнейшую эксплуатацию автомобиля. Любая появившаяся неисправность должна подвергаться немедленному устранению. В некоторых случаях нужна всего лишь регулировка рулевой рейки.

Механизм рулевого управления Лада Гранта получил реечную конструкцию. Этот узел достаточно надежен, однако не лишен неприятной особенности – появления со временем характерного стука. Вам также может пригодиться информация о том, как подтянуть рулевую рейку.

Конструктивные особенности

В структуру рулевого узла Лада Калина входят:

усилитель с электроприводом;
колонка руля, способная регулироваться по вылету и наклону;
рейка рулевая с электроусилителем с механизмом изменения передаточного числа;
тяги с наконечниками, а также рычаги поворотного типа.

В картере механизма присутствует узел с механическим зацеплением, где основным действующим элементом является косозубая шестерня, у которой шаг зубьев меняется в зависимости от длины рейки.

Рисунок отображает конструкцию реечного узла Лада Калина.

Прижим в паре «рейка-шестерня» осуществляется посредством пружины, а присутствующий пластиковый вкладыш призван снизить усилие трения. Уровень сжатия пружинного элемента регулируется с помощью гайки. Величина заводского зазора между рулевым валом и рейкой составляет 0,1 мм в модели LADA Kalina.

Если внутри узла появляется стук, то его можно устранить путем регулировки зазора своими руками. Рулевой вал центрируется с помощью двух подшипников, один и которых расположен в кронштейне колонки, а второй – внутри корпуса электрического усилителя. Кронштейн входит в соединение как с узлом крепления педалей, а вернее с его передней частью, так и с кузовом. Конструктивно кронштейн совместно с трубой образует шарнирное соединение из пары пластин. Данный узел обеспечивает изменение положения руля, где ширина диапазона перемещения ограничена посредством прорезей в обозначенных пластинах. Порно Харли Квин тут гроза Готэма и девушка бэтмена предстанет перед вами совершенно голая и продемонстрирует все свои прелести. Она никогда не была настолько горячей, поэтому скорее беги на https://ебака.com/unusual/harley-quinn . Тут покажут порно Харли Квин с джокером, а так же ты сможешь наконец-то взглянуть на голую вагину девушки джокера. Она все так же безумна даже во время секса. А её упругая грудь просто сводит с ума

Конкретное положение трубы фиксируется рычагом, который соединен со специальной втулкой, выполняющей регулировочную миссию. Она накручена на стяжной болт, располагающийся как раз в прорезях пластин. Во время поворота рычага происходит синхронное вращение втулки. В этот момент фиксация пластины ослабевает, а руль начинает поддаваться изменению своего положения. Пружины, находящиеся посреди кронштейна и пластин, вовремя послабления крепления подтягивают трубу в направлении вверх.

Повторимся, рулевой узел Лада Калина обладает двумя тягами и поворотными рычагами. В конструкцию тяги входят два наконечника, один из которых является внешним, а второй — внутренним. Процесс регулирования длины тяги выполняется посредством вращения присутствующей здесь же резьбовой втулки. Завершив регулировочную манипуляцию, положение наконечников следует зафиксировать специально предназначенными болтами. Внешний наконечник тяги посредством шарового шарнира соединен с кронштейном поворотного рычага.

Усилитель рулевого механизма, функционирующий на электрическом приводе, меняет свою степень усиления в зависимости от скоростного режима движения. На остановленном автомобиле усилитель выдает максимальный вращающий момент, и руль крутится весьма легко. С набором скорости усилие на руле Лада Калина возрастает, чему способствует снижение момента, вырабатываемого данным узлом. В основе механизма заложен электродвигатель, которые передает вращение посредством редуктора, «спрятанного» под кожухом колонки. Управление усилителем осуществляется с помощью электронного блока, который снабжается импульсами от датчиков скорости, распознает величину усилия при вращении вала рулевой колонки, а также считывает количество оборотов моторного вала. Приборная панель располагает специальным индикатором, позволяющим контролировать работу усилителя.

Признаки неисправности рулевой рейки

Ремонтный комплект рулевой рейки

Прежде чем приступить к ремонту элемента, необходимо точно определить, что на автомобиле вышла из строя именно рулевая рейка. Для этого есть косвенные и прямые признаки, которые укажут на деталь

Конечно, лучше всего провести диагностику на специализированном автосервисе, но можно попытаться своими руками, например, подтянуть рулевую рейку, но тут надо действовать осторожно.

Итак, рассмотрим, основные признаки неисправности рулевой рейки:

При повороте руля появляется стук под капотом.
Продольный люфт руля.
Повышение усилий при повороте руля.
Масляные пятна под машиной.
Заедание руля при поворотах.

Причины неисправности

Общий вид рулевого управления

Причин выхода из строя рулевой рейки не много, но их необходимо знать. Своевременное техническое обслуживание, а также диагностика узла смогут продлить жизнь элементу.

Рассмотрим, основные причины возникновения неисправностей рулевой рейки:

Объявление скрыто.

Износ элементов составляющей рейку.
Повреждение вследствие ДТП, когда удар пришелся в колесо.
Прочие причины, которые послужили тому, что рейка стала подтекать.

Все эти причины становятся поводом для ремонта узла рулевого управления.

Конструктивные характеристики

Для того, чтобы проводить ремонт рулевой рейки необходимо знать ее конструкцию и элементы, которые входят в ее состав. Рассмотрим, схему конструкции узла:

Схема-устройство рулевой рейки

Детали рулевой рейки: 1 – кольцо втулки рейки; 2 – опорная втулка рейки; 3 – картер рулевого механизма; 4 – роликовый подшипник; 5 – приводная шестерня; 6 – шариковый подшипник; 7 – стопорное кольцо; 8 – защитная шайба; 9 – уплотнительное кольцо; 10 – гайка подшипника; 11 – стопорная шайба; 12 – пыльник; 13 – рейка; 14 – защитный колпачок; 15 – упор рейки; 16 – уплотнительное кольцо; 17 – стопорное кольцо; 18 – гайка упора; 19 – хомут; 20 – защитный чехол; 21 – внутренний наконечник рулевой тяги; 22 – соединительная пластина; 23 – стопорная пластина; 24 – болт крепления тяги к рейке; А — метка на пыльнике; В — метка на картере

Что понадобится для ремонта?

Ремонтный комплект рулевой рейки можно приобрести, как по отдельности, так и в сборе.

Ремонтный комплект для рулевой рейки производства Рикардо

2110-3403090-11 – это каталожный номер полного ремкомплекта рулевого механизма для Лады Калины. По отдельности втулки и пластмассовые вставки можно покупать, но не рекомендуется, поскольку качество изделий может быть разное, а соответственно износ по левой и правой части может отличаться.

Лирическое отступление

В Ладе Калине рулевая рейка стук не проявляет никогда, если речь идёт о новом авто. Что верно и для периода обкатки. Допустим, в вашем случае это не выполнено. Тогда, не пытайтесь что-либо чинить, а сразу отправляйтесь к дилеру. Согласно отзывам, рассматриваемый дефект является гарантийным, а большинство автодилеров поступают так: узел рулевой рейки заменяется новым.

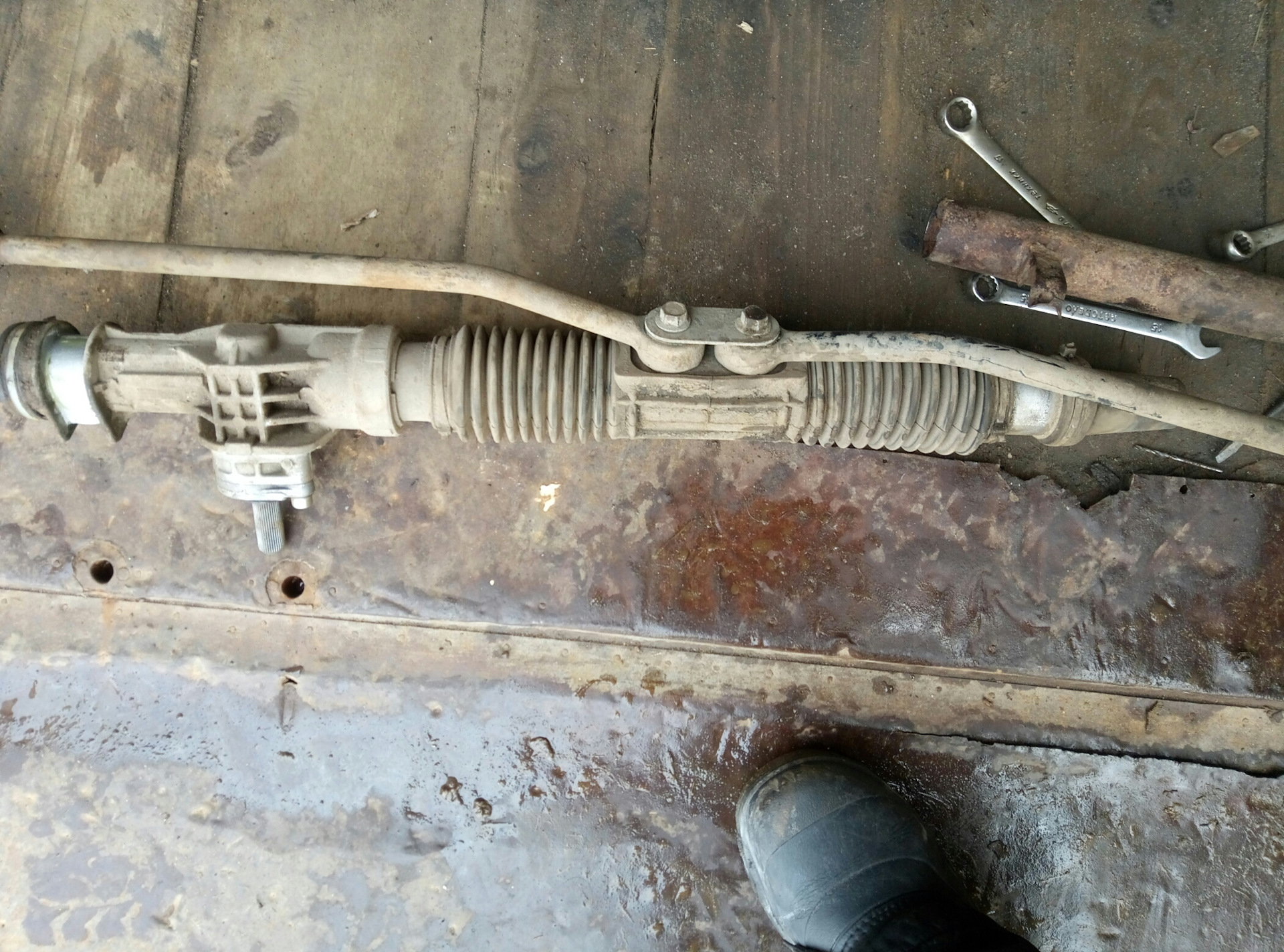

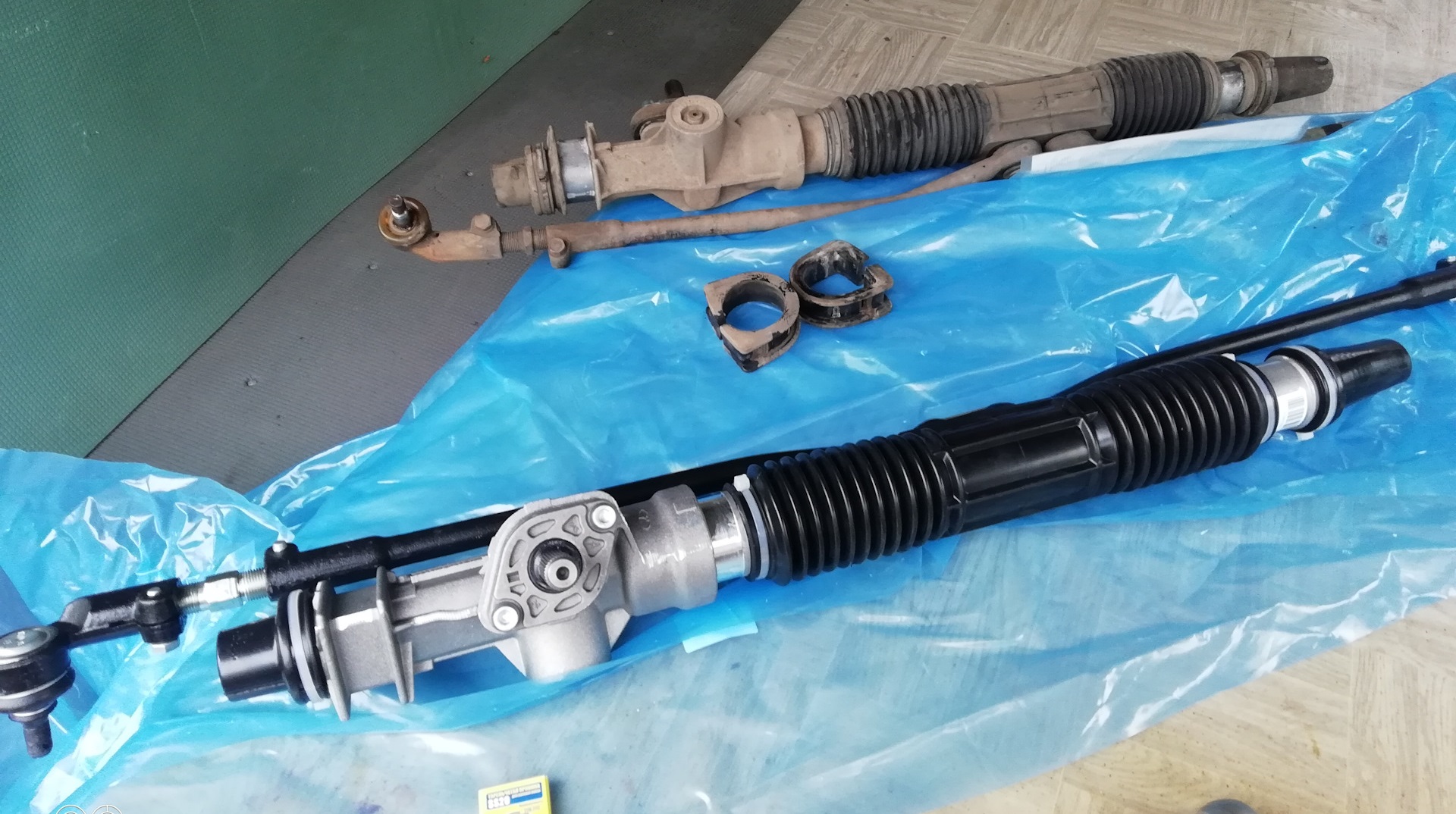

Так выглядит заменяемый узел, рейка в сборе

Здесь есть своя логика. На заводе регулировку производят правильно (это верно в 99,9% случаев). Если дефект проявился, дилер меняет узел в сборе, не рассчитывая на то, что проблему решит регулировка. Владельцу на это надеяться не нужно тоже. Выбор за вами.

Ремонт рейки

Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.

Регулировка

Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:

ВАЗ 2114 нужно поставить на стояночный тормоз, зафиксировав задние колеса;
Далее следует отключить минусовую клемму с аккумуляторной батареи и заблокировать рулевое колесо;
Производителем была предусмотрена специальная регулировочная гайка, при помощи которой можно быстро наладить узел. Находится этот элемент на стороне крепления детали, повернутой к кузову автомобиля;
Если наладка выполняется редко, то на регулировочной гайке будет большой слой грязи – его нужно удалить при помощи чистящего средства. Регулировка выполняется при помощи специального ключа.

Если производился ремонт, то регулировку следует выполнять в тискахЕсли регулировка выполнена правильно, то при повороте тяг не должно быть люфта. В самом рулевом колесе ВАЗ 2114 люфт должен составлять около 15 градусов. «Баранка» должна вращаться без закусываний и дополнительных усилий. Если руль сам возвращается в исходное положение, то наладка выполнена правильно. Повторить вышеописанную работу нужно после 500-800 километров пробега.

Разборка и замена деталей

Когда все проблемные крепления смазаны, можно начинать работу:

Переднюю часть ВАЗ 2114 необходимо поднять и провести демонтаж колес. После этого появится доступ к рулевым наконечникам, которые тоже нужно снять;
Далее нужно переместиться в салон и отсоединить там рулевой вал. Теперь необходимо открутить гайки крепления к кузову автомобиля. После снятия всех элементов крепления деталь следует отвести в сторону и потянуть на себя; Откручиваем гайку возле педали тормоза.
Демонтируется узел ВАЗ 2114 достаточно легко, теперь нужно разобрать его – на этом этапе понадобятся специальные ключи, которые пригодятся и при регулировке рулевой рейки;
Сначала нужно демонтировать тяги (рекомендуется пометить нужную сторону, чтобы не запутаться при сборке). Далее снимается резиновый наконечник и пыльник. Теперь у автомобилиста есть доступ к валам – его можно достать после снятия упорной и регулировочной втулки. Изнутри корпуса рулевой рейки можно добраться до пластиковой втулки, которую тоже следует извлечь. Все детали необходимо тщательно очистить от грязи и смазки;
Починка начинается с дефектовки элементов рулевой рейки ВАЗ 2114. После проведения этой операции можно определить, какие детали необходимо заменить. Корпус и валы следует осмотреть на наличие царапин и трещин. Первыми разрушаются подшипники, поэтому их рекомендуется менять в независимости от состояния старых; В моторном отсеке тем же ключом «на 13» откручиваем гайки крепления рулевого механизма.
Когда все дефектные детали найдены, можно начинать сборку: запрессовываются подшипники и новая пластиковая трубка. Далее устанавливаются валы, которые следует тщательно смазать;
Следующим шагом должна идти предварительная регулировка. До упора зажимается втулка, а затем ослабляется. Втулка должна быть в таком положении, чтобы вал проворачивался рукой. После этого следует надеть новые тяги, не затягивая их. Пыльник рекомендуется тоже одеть новый.

Самое интересноеОпубликовано 13 октября 2016

Причины стуков и демонтаж рейки

Наиболее распространенной причиной стука является повышенный износ шарового соединения наконечника. Данная неисправность требует скорейшей замены указанного элемента, поскольку дальнейшее движение может стать небезопасным, и все можно выполнить своими руками, используя специальный ремкомплект.

Присутствие неисправностей в рассматриваемом здесь механизме, кроме стуков, может также отзываться отдачей в рулевом колесе, что ощутимо для водителя.

Также возможны «закусывания» руля LADA Kalina в крайних позициях. Здесь регулировочные и ремонт рулевой рейки наделены крайней необходимостью. Если после указанных мер ожидаемый результат не наблюдается, то единственным путем будет замена рулевой рейки в сборе. Довольно распространенной причиной стука является банальное ослабление болтового крепежа на картере узла.

Конструктивные решения, присутствующие в рейке, не позволяют осуществить регулировку и подтяжку пружины без демонтажа механизма. Но замена возможна своими руками, используя ремкомплект.

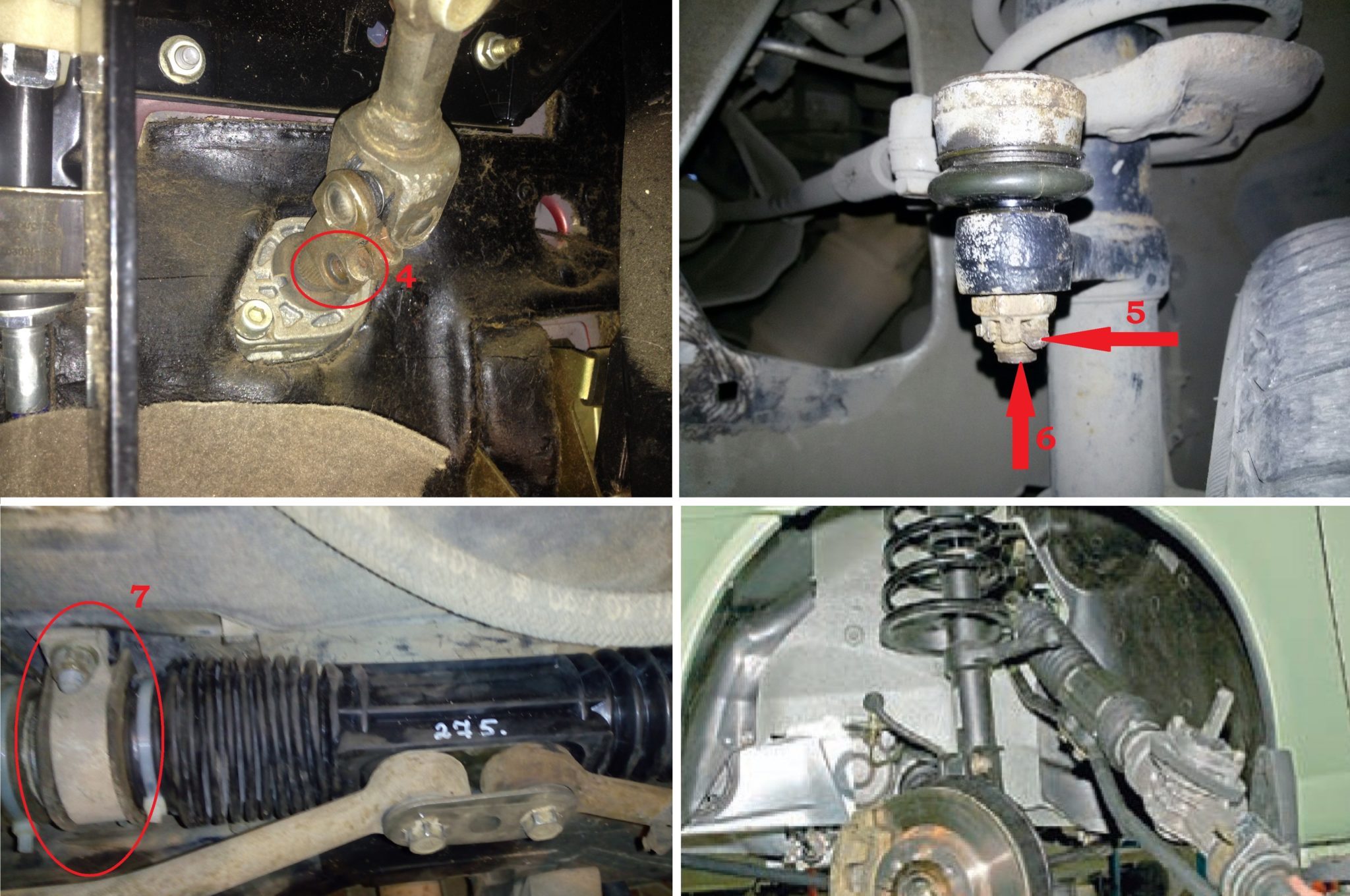

Для снятия рейки потребуется выполнить такую последовательность действий.

Поднимаем передок автомобиля LADA Kalina, используя доступные специализированные средства.
Действуем в салоне LADA Kalina и выкручиваем болт, которым рулевая колонка удерживается в отрегулированном положении.
Снимаем оба передних колеса.
Откручиваем гайки поворотных рычагов и вынимаем наконечники.
Под капотом потребуется извлечь АКБ в паре с площадкой.
Вынимаем теплоотражатель.
Откручиваем крепежные элементы, которыми рейка рулевая с электроусилителем удерживается на кузове. Теперь узел спокойно извлекаем наружу.

Для разборки механизма потребуется обзавестись следующим инструментальным набором.

Специальным ключом, позволяющим регулировать рейки конструкции «ВАЗ».
Индикатором часового вида, с помощью которого будет отрегулирована величина зазора.
Плоскогубцами, отвертками и ключевыми наборами.
Молотком, киянкой и съемником для наконечников рулевых тяг.
Зубилом, штангенциркулем и малярной кистью.

Ремонт рулевой рейки с электроусилителем Лада Калина: фото, видео

Каждый автовладелец Лады Калины, рано или поздно столкнется с проблемой выхода со строя и ремонтом рулевой рейки. Конечно, эксперты и автомеханики рекомендуют менять этот элемент, но не каждому под силу купить этот элемент, поэтому ремонт – это выход.

о ремонта рулевой рейки на Лада Калина:

материал расскажет, как ремонтировать рулевую рейку, даст основные рекомендации и особенности по сборке.

Признаки неисправности рулевой рейки

Ремонтный комплект рулевой рейки

Итак, рассмотрим, основные признаки неисправности рулевой рейки:

Все эти признаки являются прямыми при неисправности рулевой рейки, которые станут первыми звоночками, что элементу необходимо провести диагностику и ремонт.
