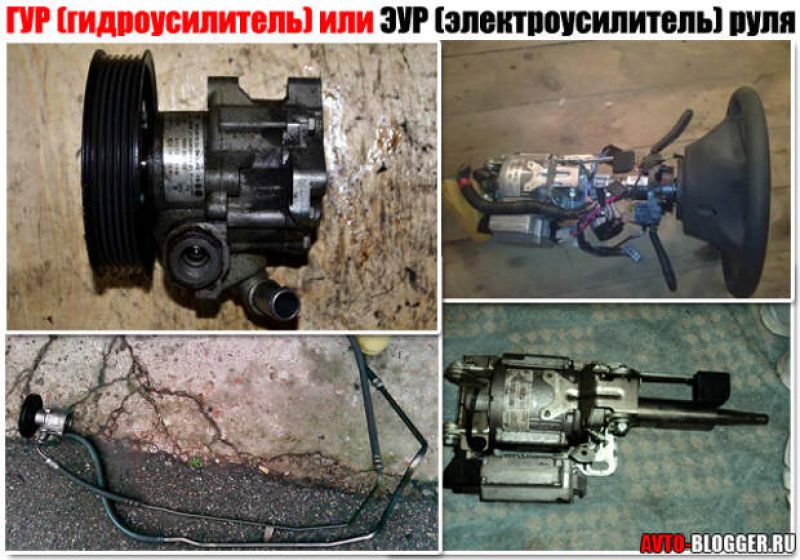

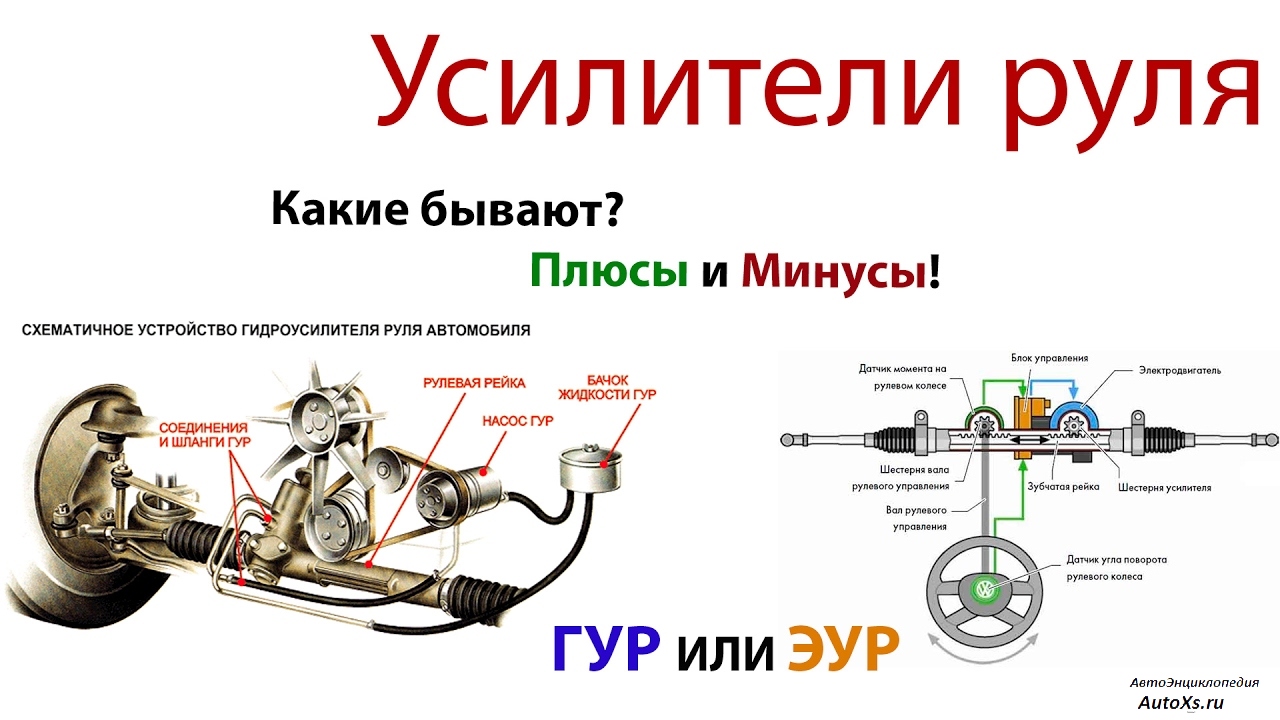

Гур и эур: чем отличаются и что лучше

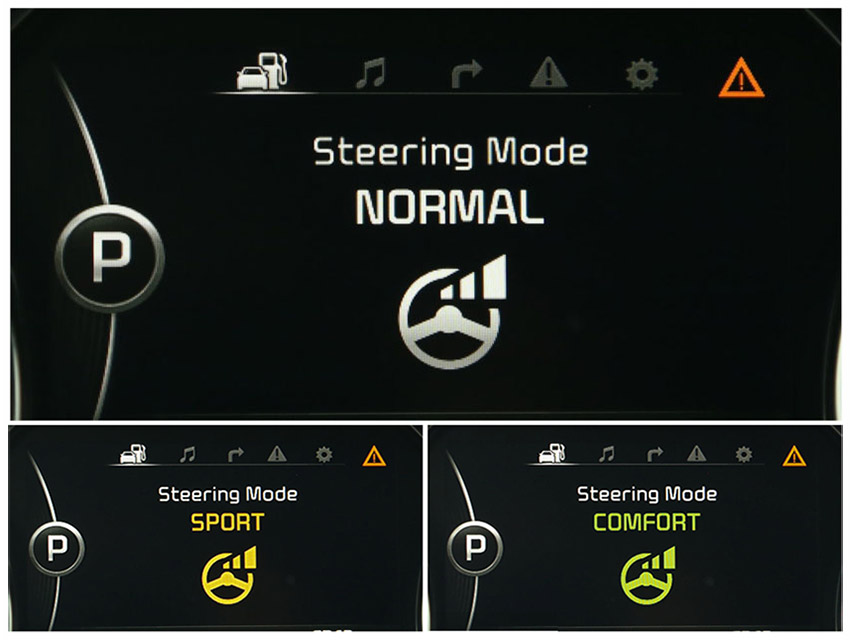

Режимы работы

Теперь по поводу режимов работы. Дело в том, что при разных условиях движения необходимо создание конкретного усилия. Также некоторые из режимов направлены на повышение комфортабельности.

Основными из режимов работы ЭУР можно отметить:

Парковка;
Движение на высокой скорости;
Подруливание;
Возврат колес в среднее положение.

Парковка автомобиля отличается надобностью поворота колес на большие углы, при этом с минимальной скоростью движения, а то и вовсе стоя на месте. Поэтому усилие на руле при парковке – значительное. Чтобы компенсировать ЭУР начинает работать в условиях создания максимального усилия.

А вот при движении на высокой скорости для обеспечения хорошей информативности, чтобы водитель не потерял чувства дороги, при маневрах ЭУР практически не задействуется или же создает малые усилия.

Интересным является режим подруливания. Условия движения авто могут быть самыми разными – дорога со скосом в одну сторону, воздействие сторонних факторов (боковой ветер, разное давление в колесах). Все они приводят к тому, что авто «уводит» в какую-либо из сторон. Режим же подруливания обеспечивает прямолинейное движение авто, причем делает ЭУР это без какого-либо участия со стороны водителя.

Существует и режим возврата колес в среднее положение, когда снижается усилие на рулевом колесе. Это происходит при завершении поворота, когда водитель «отпускает руль», блок управления по средствам датчиков рассчитывает необходимый момент и возвращает колеса в среднее положение за счет электроусилителя.

Описанные режимы работы в ЭУР включаются автоматически (благодаря информации от дополнительных датчиков). Но этот усилитель также позволяет водителю устанавливать свои определенные режимы – «Спорт», «Норма», «Комфорт».

Разница между режимами сводится к изменению реакции ЭУР на условия движения. К примеру, в режиме «Спорт» обеспечивается большая информативность (руль более «тяжелый»), а при «Комфорте» создает больше усилия, обеспечивая удобство управления авто. «Норма» же является средним положением, при котором, на малых скоростях ЭУР работает по максимуму, а на высоких – создает минимальное усилие.

Причины поломки ЭУР

Почему электроусилитель руля на Ладе Калине не работает, отключается и отказывается работать, по каким признакам рулевое колесо с ЭУРом стучит, подклинивает, закусывает или пищит? Чтобы произвести ремонт системы своими руками, нужно знать, как осуществляется диагностика и какие причины предшествуют поломке. Чаще всего выход из строя усилителя обусловлен поломкой самого узла и усилитель отказывает. Неполадки такого плана устраняются путем тщательной проверки системы для выявления точной неисправности.

Как показывает практика, зачастую неработоспособность электроусилителя (отказ) связана с поломкой контроллера скорости.

Последствия:

руль клинит,
заедает
становится тугой,
и другие

Поскольку датчик контроллера скорости обеспечивает активацию и отключение ЭУР при разных режимах движения.
Усилитель на Калине работает в том случае, если авто передвигается на небольшой скорости. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет обеспечить более безопасное управление машиной при езде на высоких оборотах.

Итак, вкратце о причинах неработоспособности ЭУР:

Вышел из строя контроллер скорости или на блок управления не поступает или пропадает сигнал от него. В данном случае причина может крыться как в поломке датчика, так и в повреждении проводки либо плохом контакте контроллера с бортовой сетью.
В электросети транспортного средства снизилось напряжение. Причины могут быть разными, начиная от севшего аккумулятора и неработоспособного генератора и заканчивая использованием в машине электрооборудования несоответствующей мощности.
Превышено допустимое число оборотов коленчатого вала.
Некорректная работа либо выход из строя управляющего модуля. В зависимости от причины, блок управления может подлежать ремонту, нужно делать более детальную диагностику.

Сравнительная характеристика

Недостатки электроусилителя руля и преимущества гидроусилителя:

Существует чувствительность ЭУР к плохой (раскисшей, ухабистой) дороге и влаге (в частности, при плохой погоде – когда снег, дождь, лужи). В таких случаях есть опасность перегрева и отключения, а также перегорания.
ГУР лучше сглаживает толчки при неровностях дороги и наезде на бордюр.
ЭУР не выдаёт мгновенную реакцию в случае быстрого поворота колёс в другую сторону. А если резко перекрутить руль, система вообще может отключиться.
Для ГУР есть больше возможностей самостоятельного ремонта.
В случае с ЭУР не исключается вероятность сбоя электроники (правда, этим грешат преимущественно старые и дешёвые модели; другая причина – несоблюдение правил эксплуатации).
Производство ГУР менее затратно; их цена ниже, чем у ЭУР.
ЭУР имеет ограничение по установке на тяжелые грузовики и внедорожники (из-за недостатка мощности).

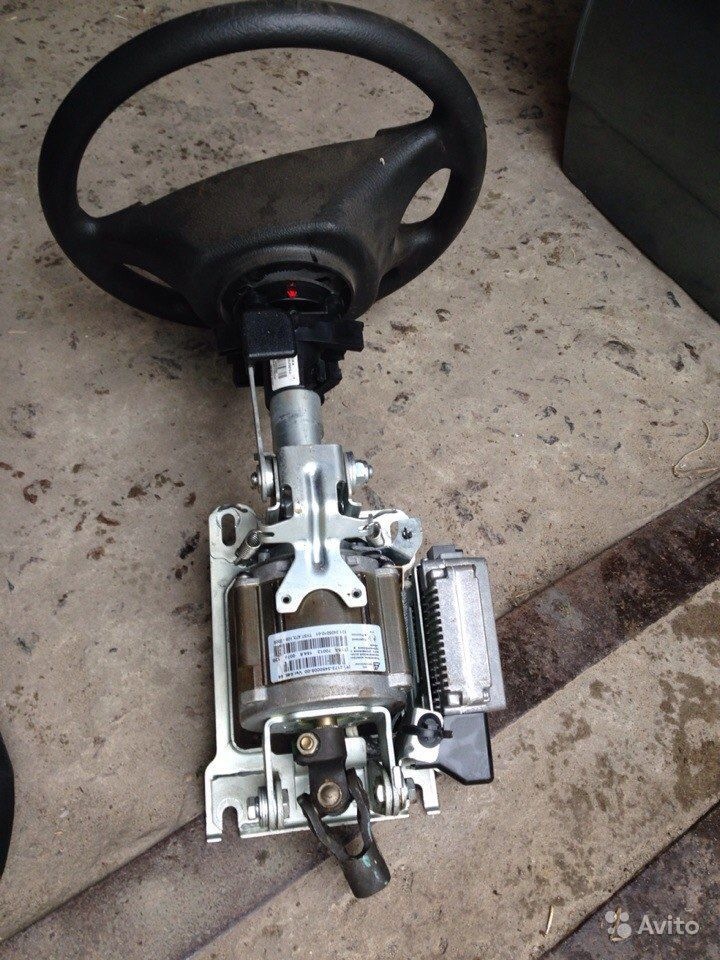

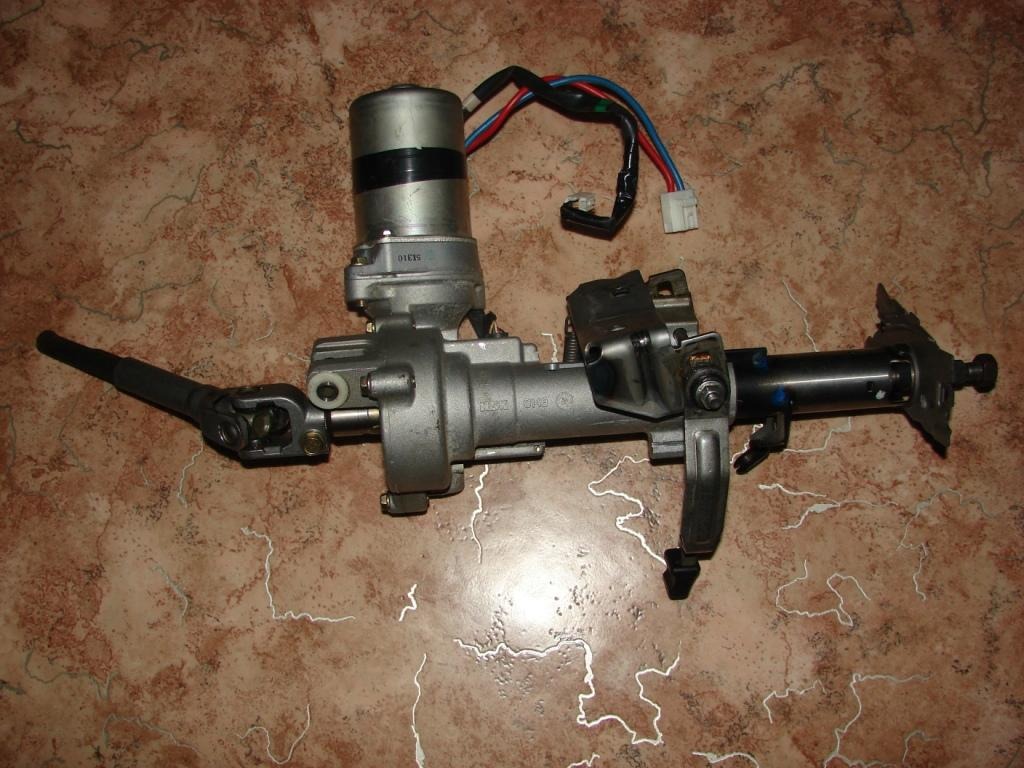

Основные составные части. Принцип работы ЭУР

Сначала рассмотрим принцип работы электроусилителя, поскольку у всех существующих видов он идентичен. Также в конструкции используются одни и те же составные части, но компоновка их может быть разной.

Итак, состоит электроусилитель из:

Исполнительного механизма;
Блока управления;
Следящих датчиков.

Эти составные части присутствуют в любых типах ЭУР. Также некоторые виды дополнительно могут использовать информацию и из других датчиков – скорости движения и оборотов коленчатого вала.

Исполнительный механизм

Исполнительный механизм создает усилие, тем самым обеспечивая облегчение управления авто. Состоит он из электродвигателя и силовой передачи. Что касается мотора, то в конструкции ЭУР применяется асинхронный либо синхронный эл. двигатель бесконтактного типа, что обеспечивает высокую надежность узлу.

В ЭУР используется несколько типов силовых передач (в зависимости от типа) – червячные, шестеренчатые или же шарико-винтовые. Нередко силовые передачи исполнительного механизма называют сервоприводом.

Блок управления

Блок управления «заведует» работой исполнительного механизма. Именно он подает электрический ток (строго определенных параметров) на электродвигатель, обеспечивая включение его в работу. Подавая импульсы на исполнительный механизм, блок управления ориентируется на показания датчиков, используемых в конструкции ЭУР.

Датчики

Этих датчиков – несколько, каждый собирает определенную информацию и передает ее на блок управления. Основным среди них является датчик крутящего момента (его ещё называют датчик усилия), определяющего, какое усилие на руль приложил водитель. Также в конструкции используется датчик угла поворота руля. Опционально ЭУР также может использовать информацию о скорости движения авто и оборотах силовой установки.

Датчик крутящего момента на рулевом колесе

Измерение усилия на руле осуществляется благодаря торсиону, устанавливаемому в вал рулевой колонки. Вал в свою очередь состоит из двух: входного и выходного, соединёнными между собой торсионом. При прикладывании усилия он скручивается (чем больше сил приложить, тем сильнее угол скручивания) и валы смещаются относительно друг друга.

Этот угол и «улавливает» датчик, после чего передает полученную информацию на блок управления. На основе этих данных блок вычисляет какой импульс необходимо подать на исполнительный механизм. От этого датчика напрямую зависит, какое усилие будет компенсировать усилитель.

Стоит отметить, что сам торсион жестко связан с валами рулевой колонки и скручиваться он может только на определенный угол, поэтому даже при отказе ЭУР управление авто сохраняется.

Датчик угла поворота определяет в какую сторону водитель начал вращать руль, и благодаря информации от него блок управления устанавливает полярность тока, подаваемого на электродвигатель. Нередко датчики угла поворота и крутящего момента объединены в одну конструкцию. Располагаются они оба на рулевой колонке.

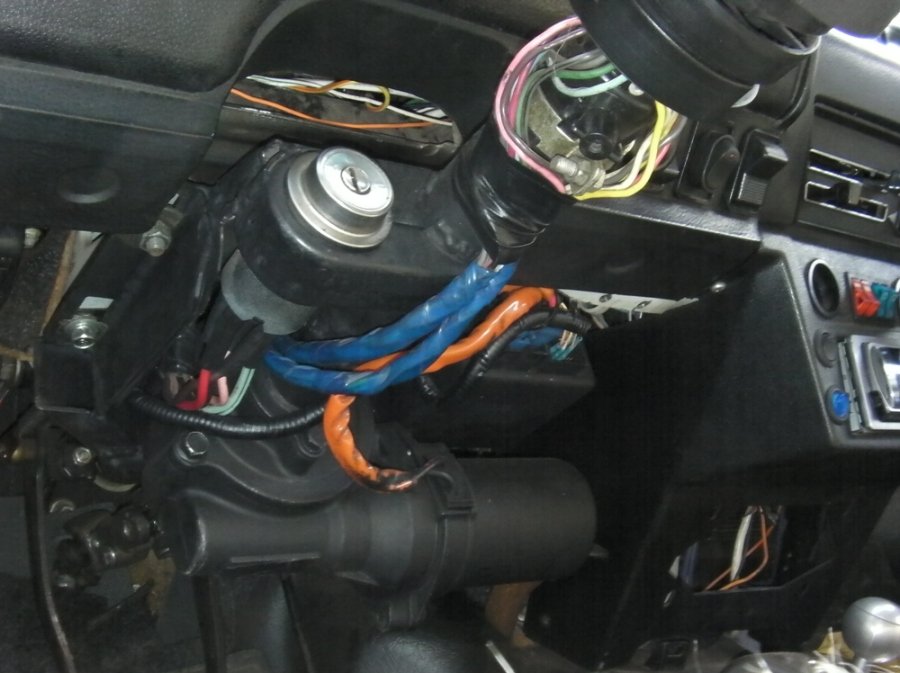

Пример устройства ЭУР с датчиком крутящего момента

Стоит отметить, что также есть и датчик обратной связи, установленный на электродвигателе, благодаря которому блок управления контролирует работу исполнительного механизма.

Задействование для работы ЭУР других датчиков – скорости движения и параметров работы мотора, дает возможность подстроить усилитель под конкретные условия движения.

Зная конструкцию, можно понять принцип работы электроусилителя руля. Имеющиеся в конструкции датчики постоянно следят за положением рулевой колонки. В случае поворота они регистрируют изменения и передают информацию на блок управления. Тот в свою очередь высчитывает параметры электрического тока и подает их на электродвигатель. При включении в работу посредством сервопривода эл. мотор создает усилие на рулевом механизме. В общем, все достаточно просто. Но здесь стоит упомянуть, что под разные условия существуют свои режимы работы ЭУР, но о них ниже.

Принцип работы

Вся система включает в себя следящий привод, электродвижок, датчики момента и угла поворота руля, блок управления. В качестве опции может устанавливаться и датчик скорости поворота руля. В зависимости от конкретного типа авто, строение следящего привода может быть разным, но об этом расскажем чуть позже. Электродвигатель устанавливается современный, бесщеточный. Датчик момента являет собой базу всей системы. В рулевой вал монтируется торсион. Компоненты датчика ставятся на концах вала. Принцип его действия также может быть разнообразным.

Во время поворота руля происходит закручивание торсионного вала. И чем больше усиление, тем сильнее затягивается торсион. Вся эта информация передается через датчик крутящего момента в блок управления. Последний считывает и анализирует данные, сравнивает их с данными других датчиков и рассчитывает усилие, которое нужно приложить, дабы помочь водителю развернуть колеса. Электродвигатель получает команду и начинает действовать либо на рулевую рейку, либо на вал рулевой колонки.

Плюсы и минусы разных усилителей

Применение гидравлики для облегчения управления автомобилем обусловлено следующими достоинствами ГУРа:

более низкая себестоимость производства, влияющая на конечную цену новой машины;
от гидроусилителя можно получить большую мощность, позволяющую применять его в грузовиках и микроавтобусах любой грузоподъемности;
надежная конструкция, проверенная годами эксплуатации.

Основной недостаток гидравлической системы – необходимость контроля уровня жидкости и периодического обслуживания
. Нужно следить, чтобы не протекали сальники поршневого механизма, распределителя и насоса, вовремя менять и подтягивать ремень, смазывать подшипники.

Прочие минусы не столь существенны:

Насос усилителя работает постоянно, пока включен двигатель. Это увеличивает расход топлива.
Чтобы давление масла в магистралях не превысило критическую отметку, нельзя дольше 5 сек удерживать баранку, повернутую до крайнего положения.
На бюджетных моделях машин руль, усиливаемый ГУР, становится «пустым» на высокой скорости.

В противовес гидравлике ЭУР отличается такими преимуществами:

электродвигатель и блок управления с датчиком не нуждается в осмотрах и обслуживании;
габариты узла гораздо меньше, отчего в малолитражках он вмещается за приборной панелью;
система не потребляет электроэнергию без нужды, а значит, не расходует лишнее топливо;
руль можно держать в любом положении сколь угодно долго.

Еще одна особенность электроусилителя руля – возможность изменения настроек работы в зависимости от условий езды и искусственное создание «тяжести» в баранке на большой скорости. Вдобавок ЭУР способен «рулить» машиной самостоятельно при движении по прямой, что реализовано на многих автомобилях премиум-класса.

Слабая сторона электрического усилителя — высокая цена
. А чем больше стоимость узла, тем дороже обойдется его ремонт, а зачастую вышедший из строя ЭУР приходится менять целиком.

Второй недостаток – малая мощность привода, поэтому подобные усилители не ставятся на большегрузные авто и микроавтобусы.

Преимущества электроусилителя руля

Лёгкость руления при ЭУР («одним пальцем»). Отличная маневренность при парковке, быстрая адаптация к перемене скоростей.
Настройки параметров ЭУР при различных режимах работы. (Стабилизация при боковом ветре, автопарковка)
Широта температурного диапазона для ЭУР. Жидкость в ГУР под влиянием температур и перегрузок может замёрзнуть, закипеть.
Простота конструкции и обслуживания ЭУР. Надо лишь следить за состоянием подшипников. Техническое обслуживание ГУР более трудоёмкое. Необходим регулярный осмотр на предмет целостности, отслеживание герметичности гидравлических трубок, проверка натяжения приводного ремня, уровня масла. Есть правила по замене масла и фильтра.
Компактные размеры ЭУР.
Экономичность ЭУР (меньше расход топлива, выше КПД).
Эксплуатация машины после отключения неисправного ЭУР. Для ГУР это нежелательно (разрушается рулевое управление; могут возникнуть другие поломки).
Возможность при ЭУР долго удерживать руль в крайнем положении. На автомобилях с ГУР промедление более 5-ти секунд грозит серьёзной поломкой.
Экологичность ЭУР. Машины с ГУР дают больше вредных выбросов; отслужившие свой срок ГУР сложнее в утилизации.
Серьёзные перспективы прогресса ЭУР.

ГУР (гидравлическая система)

Именно с этого варианта стоит начать, потому как, она первая появилась на автомобилях и до сих пор не потеряла актуальности.

Принцип работы

: Очень прост, здесь основным рабочим телом является специальная жидкость зачастую это которая заливается в . Сама рулевая рейка представляет из себя полый цилиндр, в который ходит поршень, присоединенный к рулевому валу (если утрировать очень похоже на аптечный шприц). Специальный насос нагнетает давление масла в одну или другую сторону, и этот поршень начинает отклоняться в ту или другую сторону, соответственно помогая вам крутить руль. Масла в системе примерно около 0,5 – 1 литра, его нагнетает гоняет насос, который приводится в движение от коленчатого вала двигателя, то есть они соединены ременной передачей. Конечно же в системе присутствуют металлические и резиновые трубки, по которым собственно и качается рабочая жидкость.

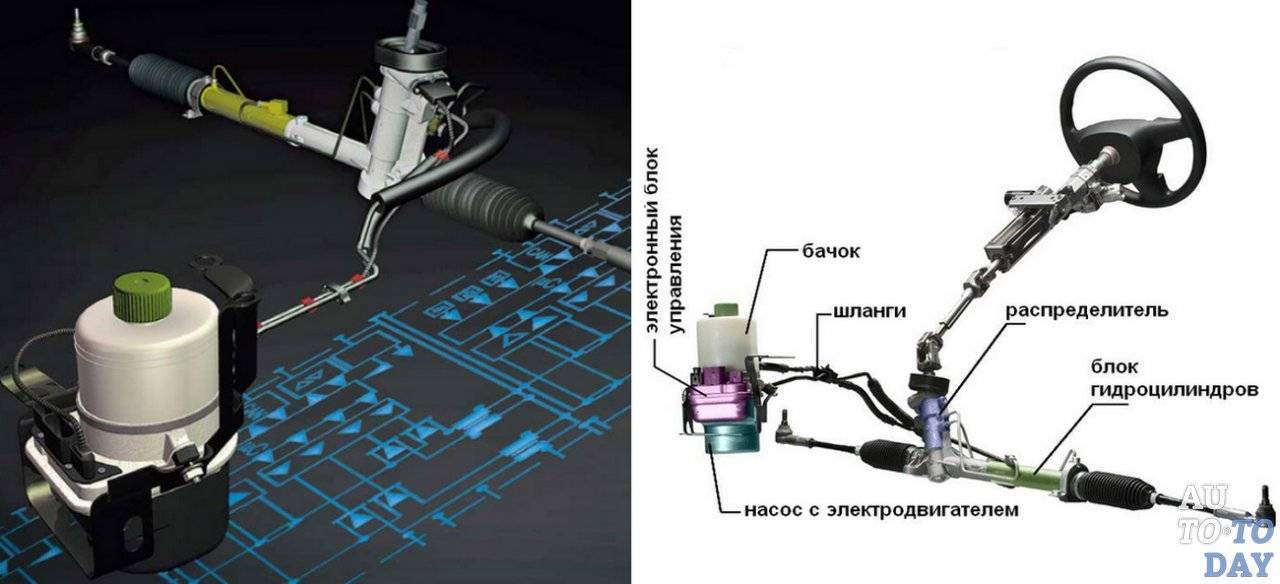

Пару слов про ЭГУР

. Поэтому сейчас начинают появляться электрические гидроусилители руля. Что это значит? Отличий мало, но они существенные — здесь вместо ременного насоса используется электрический двигатель, то есть банально подается электричество и он качает масло в системе. Таким образом, отбирая намного меньше мощности и экономя до 0,5 – 0,7 литра на 100 км. НУ что же теперь пришло подумать над плюсами и минусами этого устройства

Плюсы ГУРА

Управляемость. Водитель имеет хорошую обратную связь с дорогой, по точности реагирования и отклику именно ГУР стоит на первом месте
Большие усилия. Такие усилители ставятся на многие ТЯЖЕЛЫЕ грузовые автомобили, все электро системы пока до этого не совсем адаптированы

Комфортно управлять, как при низкой, так и при высокой скорости движения
Сейчас появились устройства нового поколения, с электрическими насосами, которые не используют ременную передачу и экономят топливо
Нет сложных электронных датчиков, можно назвать эту систему аналоговой (исключение ЭГУР)
Надежность на достаточно высоком уровне, если следить и вовремя менять , то может проходить очень долго

В целом претензий на эту систему не так и много, работает она до сих пор стабильно, точно и что немаловажно может «крутить» тяжелые рейки грузовиков. Однако отрицательных моментов также хватает

Минусы ГУРА

Занимает довольно много места под капотом (трубки, насос, сама рейка) все это довольно таки громоздко
Имеет специальное масло, которое нужно менять через определенное количество километров, иначе возможна поломка. Потому как сальники могут быстрее изнашиваться

Если модель старая (ременная), то увеличивает расход топлива, до 10% (если сравнить с оппонентом). Потому что дополнительно создает нагрузку на двигатель (давление нагнетается благодаря, ременной передачи, которая идет от коленчатого вала, соответственно часть энергии двигателя расходуется на гидроусилитель). Даже на холостых оборотах

При низких температурах, нужно использовать аккуратнее, желательно его прогревать
Если потек, масло вытекло, то эксплуатировать автомобиль нельзя! Или очень ограниченный километраж. Иначе может сломаться сам насос, который нагнетает масло
Ремонт иногда, очень дорогой. Хотя делают практически все СТО, ничего особо сложного здесь нет

Как видите минусы этой системы также существенные, особенно отбор мощности и расход топлива. Ведь если у вас стоит малообъемный мотор – он и так «дохлый», а тут еще и гидроусилитель отбирает.

Какой усилитель выбрать?

Практика показывает, что оба привода достаточно надежны в эксплуатации, хотя сторонники электрических усилителей утверждают обратное. Даже в бюджетных авто гидравлика служит без проблем 100-150 тыс. км, а в случае какой-нибудь поломки она ремонтируется на любом автосервисе. Неисправности ЭУР чаще приводят к замене механизма, поскольку в большинстве автомобилей узел не подлежит восстановлению.

С другой стороны, электропривод не препятствует езде после выхода из строя, как это делает ГУР, который можно «обезвредить» только отключением насоса.

Владельцы отечественных авто отмечают случаи, когда электрический усилитель из-за сбоев электроники пытался «рулить» вместо водителя, хотя подобные моменты крайне редки. Тем не менее, ЭУР постоянно совершенствуется и вытесняет гидравлику с рынка благодаря более удачной и простой конструкции.

Основные неисправности и способы их устранения своими руками

Какой бы ни была конструкция в вашем случае, даже если система выходит из строя, вы сохраняете управления. Ведь сохраняется прямая связь между рулевым валом и рейкой. Это обязательно требование безопасности. Поэтому, даже если поломка произойдет посреди движения, это не грозит вам неминуемой аварией.

Но все же, если не работает электроусилитель руля, то это серьезная проблема. Ведь управление автомобилем сразу же станет намного более сложным для вас. Основные неисправности приведем на примере отечественного автомобиля Лада Калина.

О проблеме вам будет сигнализировать желтый значок на панели приборов, изображающий руль с восклицательным знаком. Но его наличие не означает, что вы не можете ехать, просто управлять придется без участия электроусилителя.

Причина может крыться в самом ЭУР. В этом случае, при зажигании система не проходит через автоконтроль и отключается, чтобы не мешать водителю. Как уже говорилось выше, заменять отдельные узлы практически невозможно и лучше не копаться в устройстве самому. Если ваш автомобиль на гарантии, обратитесь к производителю за заменой ЭУР. В любом случае, ремонт электроусилителя руля будет дорогим, ведь может потребовать ремонт рулевой рейки и другие работы.

Отключение ЭУР также может быть вызвано поломкой датчика скорости. Дело в том, что работы усилителя тесно зависит от того, на какой скорости вы движетесь. Чем быстрее машина, тем меньше усилия дает прибор, дабы вы могли лучше сам контролировать руль. Максимальное же давние идет, когда движение осуществляется на небольшой скорости или машина вообще стоит.

Из-за поломки датчика ЭУР будет отключаться автоматически, так как не получает его данных. Для исправления сложившейся ситуации, вам необходимо заменить сам датчик скорости.

Если ЭУР гудит, то это может быть признаком неправильно поставленного картера – корпуса (поддона) двигателя. В этом случае вибрация с него будет идти на усилитель и тот начнет гудеть. А значит, ремонт ЭУР будет заключаться в исправлении положения картера.

Преимущества и недостатки рулевого усилителя

Основное преимущество усилителя руля – уменьшение требуемого усилия при повороте рулевого колеса (особенно в процессе парковки, когда необходимо совершать большое количество оборотов)

Вторым, но не менее важным преимуществом усилителя руля является важное свойство, обеспечивающее смягчение и ослабление ударов передаваемых от неровностей дороги к рулевому колесу. Представьте, как бы вам мешала вибрация на руле при управлении автомобилем

Важной особенностью усилителя руля является его сбалансированная работа, которая должна обеспечить своевременную передачу усилия от рулевого механизма к рулевому колесу, и в то же время оставить необходимое реактивное усилие на руле, которое позволяет водителю чувствовать автомобиль во время движения. Для достижения оптимальной работы усилителя руля необходимо обеспечить информативность рулевого привода, в тоже время, сохранив не тугое, удобное вращение рулевого колеса

На правильную работу усилителя руля влияют следующие факторы: производительность насоса, углы установки колес, геометрия и параметры передней и задней подвесок, характеристики и состояние шин, жесткость кузова

Для достижения оптимальной работы усилителя руля необходимо обеспечить информативность рулевого привода, в тоже время, сохранив не тугое, удобное вращение рулевого колеса. На правильную работу усилителя руля влияют следующие факторы: производительность насоса, углы установки колес, геометрия и параметры передней и задней подвесок, характеристики и состояние шин, жесткость кузова.

Большинство производителей выбирают комфорт, жертвуя при этом информативностью рулевого механизма. Это объясняется использованием автомобиля в обыденных целях. Но, если вы заядлый автолюбитель, с определенными требованиями к управляемости, любите быструю и экстремальную езду, следует задуматься над этим вопросом более серьезно, правильно расставив приоритеты.

«При движении автомобиля на маленькой скорости руль должен поворачиваться легко, а при высокой скорости рулевое колесо должно быть упругим и информативным».

Для выполнения этой задачи используется специальное устройство – электрогидравлический модулятор давления, который при увеличении скорости получает сигнал, сформированный управляющим блоком, затем по этому сигналу ограничивает давление в рабочем контуре, что ограничивает влияние гидроусилителя на управление автомобилем.

Что представляет собой электроусилитель

Электроусилитель руля является более прогрессивным заменителем гидроусилителя, однако такое приспособление включает в себя дополнительные комплектующие детали, с которыми на первых порах будет несколько сложно справиться. Однако у электроусилителя имеется несколько основных преимуществ, к которым стоит отнести:

При использовании последних моделей электроусилителей можно заметить, что они состоят из меньшего количества деталей, а это означает, что количество поломок будет в разы меньше. В этом заключается прогрессивная сторона такого оборудования.
Восстановление рейки в случае поломки может обойтись не более, чем в 10 тыс. рублей, в то время как другие аналоговые устройства ломаются мало того, что быстро, так еще и починка обходится в несколько раз дороже.
Длина рейки у электроусилителя считается нормальной, если она достигает 2,7. Зачастую именно такая длина изначально имеется у электроусилителя, а это позволяет управлять автомобилем еще легче, чем без данного прибора.

В качестве негативных факторов можно назвать:

Слишком легкое управление может негативно сказаться на поворотах, а также при попытке припарковаться.
Если электроусилитель отключается, то руль становится тяжело поворачивать, а это значит, что и сам автомобиль становится сложен в управлении.
Чрезмерная длина рейки также может быть не очень удобной, хотя электроусилитель от этого становится легче управляем.

В чем заключаются отличия между ГУР и ЭУР

Между электроусилителем и гидроусилителем имеется достаточно много различий:

Если электроусилитель можно найти довольно быстро и при этом установить за вполне разумную плату, то гидроусилитель практически нигде нельзя легко достать, а установка его обойдется в два раза дороже, чем установка электроусилителя.

Количество деталей у электроусилителя меньше, чем у гидроусилителя, следовательно, он подлежит ремонту гораздо реже, чем второй.
При использовании гидроусилителя маневренность автомобиля становится лучше, так что достаточно буквально легкого поворота, чтобы направить машину по другому курсу

В этом отношении гидроусилитель будет более выгоден, чем электроусилитель.
Электроусилитель по сравнению с гидроусилителем лучше экономит топливо, причем неважно, будет это бензин или же дизель.

Электроусилитель на мощность движка практически никак не воздействует, тогда как гидроусилитель способен просто «сожрать» часть мощности.

Гидроусилитель более стабилен, чем электроусилитель, поэтому смотреть за ним необходимо не так тщательно, как за вторым. Отключение электроусилителя грозит тем, что машина станет не такой управляемой.

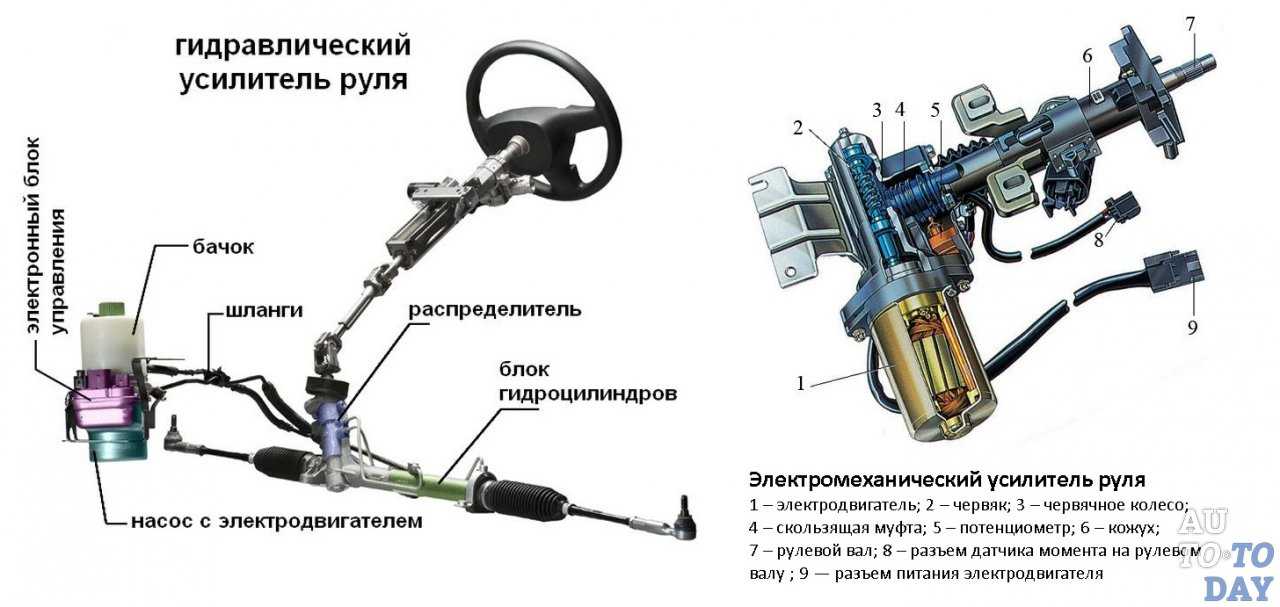

Устройство и работа гидроусилителя руля — ГУР

Современные гидроусилители интегрируются в рулевой механизм своим исполнительным механизмом. А в качестве рабочей жидкости применяют трансмиссионное масло ATF.

На рисунке представлен реечный рулевой механизм с гидроусилителем. Расположение поршня гидроусилителя зависит от крепления тяг. Если тяги крепятся по бокам, поршень размещен посередине корпуса. Поршень может располагаться сбоку, если тяги крепятся к центральной части.

Насос гидроусилителя располагается на силовом агрегате и приводится в действие от ремня коленчатого вала. Насос ГУР предназначен для создания давления масла в системе и его циркуляции (простым языком для перекачивания масла из бачка в распределитель), с давлением от 50 до 10 атм.

Распределитель предназначен для распределения рабочей жидкости по системе (т.е. дозировано улучшает поворот управляемых колес в зависимости от усилия на руле). Распределители бывают роторные и осевые, которые отличаются движением золотника.

Осевой золотник — если золотник распределителя движется поступательно.

Роторный золотник – если золотник осуществляет вращательное движение.

В этом случае используют специальное мониторинговое устройство — торсион, который встраивается в разрез рулевого вала.

Гидроцилиндр – элемент гидроусилителя, который приводит в действие поршень со штоком, повышая давления масла в системе.

Соединительные шланги – предназначены для хода рабочей жидкости по системе.

Рабочая жидкость — масло, с помощью которого обеспечивается передача усилия к гидроцилиндру от насоса.

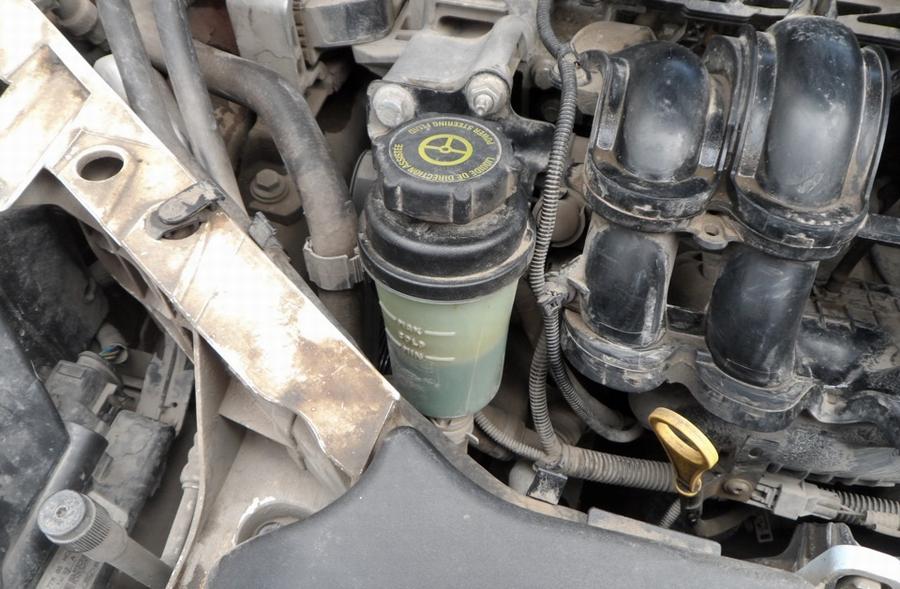

Бачок. Емкость с фильтром для хранения и очистки рабочей жидкости.

Как работает торсион

Если автомобиль движется прямо, никаких усилий к рулевому колесу прикладывать не надо, поэтому торсион не закручен, дозирующие каналы распределителя перекрыты, масло течет в бачок. Когда же автомобиль поворачивает, возникает сопротивление, сопротивление передается и торсион закручивается еще сильнее, пропорционально прикладываемому усилию к рулевому колесу. Золотник открывает дозирующие каналы, и масло начинает поступать в исполнительное устройство. Если рулевое колесо повернуто до упора, открываются предохранительные клапана, давление масла сбрасывается.

Возможности и сильные стороны

Основная сильная сторона электроусилитея в сравнении с ГУРом заключается в надежности и экономичности первого. Такая конструкция не отнимает энергию у двигателя, и только это позволяет экономить на топливе порядка 0,4-0,8 литров на каждые 100 км (конкретный показатель зависит от режима движения). Как следствие, падает количество вредных выбросов, от 10 до 20 г/км.

Электроусилитель подключается только в моменты поворота руля, во время прямого движения энергии он не потребляет. Конструкция ЭУРа компактнее и занимает гораздо меньше места по сравнению с гидроусилителем, а также он не требует обслуживания.

Работа ЭУР происходит тише и стоимость его намного ниже, но в то же время в случае его поломки ремонтные работы обойдутся дороже. Высокая стоимость обусловлена тем, что в случае неисправности недееспособные узлы нужно менять целиком.

ЭУР можно настраивать в зависимости от вида ТС и конкретных условий движения. Водитель с помощью кнопки на панели имеет возможность отключить устройство от датчика скорости, что обеспечит «легкость» руля и, как следствие, комфортное передвижение в условиях города.

Одну и туже модель ЭУРа можно с помощью программы настроить под разные модели авто. Электроусилитель имеет возможность возвращать руль в «ноль», а также автоматически удерживать колеса в среднем положении (например, в случае разного давления в шинах).

Сообщение ЭУР с другими электронными системами в транспортном средстве позволяет использовать первый:

В качестве вспомогательного «инструмента» при парковке.
Для удержания транспортного средства на полосе движения.
Для стабилизации авто, например, в случаях резкого объезда неожиданно появившегося препятствия.

Человек вынужден прилагать мышечные усилия, преодолевая сопротивление колёс при повороте автомобиля. Существует необходимость в применении вспомогательного устройства. Его изобретение стало важным техническим достижением, повлиявшим на дальнейшее развитие автомобильной промышленности.

В 1920-1930-е годы усилители руля попробовали устанавливать на тяжелые самосвалы, бронеавтомобили. Сначала устройства были пневматическими (использовали давление воздуха). Низкая точность таких приспособлений (при возросшей массе и новых скоростных характеристиках техники) открыла дорогу применению специальных усилителей гидравлического типа, уже прошедших испытания в судоходстве. Массовая установка гидроусилителей автомобильного руля началась в Америке в 1940-е годы, охватила послевоенную Европу. (В СССР многие серийные легковые автомобили выпускались без усилителя руля.)

Рубеж 20-21 веков ознаменовал начало эпохи внедрения электроусилителей руля.

По данным статистики, около 10% российских водителей отдают предпочтение автомобилю, не оснащённому усилителем руля. Для некоторых из них актуален денежный вопрос (либо это владельцы небольших машин).

Кто-то любит непосредственное ощущение дороги, особенно при больших скоростях, отмечают повышенную информативность на сложных покрытиях (лёд, мокрый асфальт). Есть автомобилисты, которым нравится прилагать усилия. Чаще всего это вопрос навыка и привычки.

Преимущества электроусилителя руля:

Работа усилителя не зависит от оборотов двигателя;
Лучшая информативность (усилитель руля выбирает режимы работы в зависимости от скорости автомобиля);
Работа усилителя руля не зависит от температуры;
Электроусилитель более экономичный, по сравнению с гидроусилителем;
Повышенная надежность по сравнению с гидроусилителем (ведь исключается подтекание рабочих жидкостей);
Неприхотливое обслуживание;
выше симметричность руля.

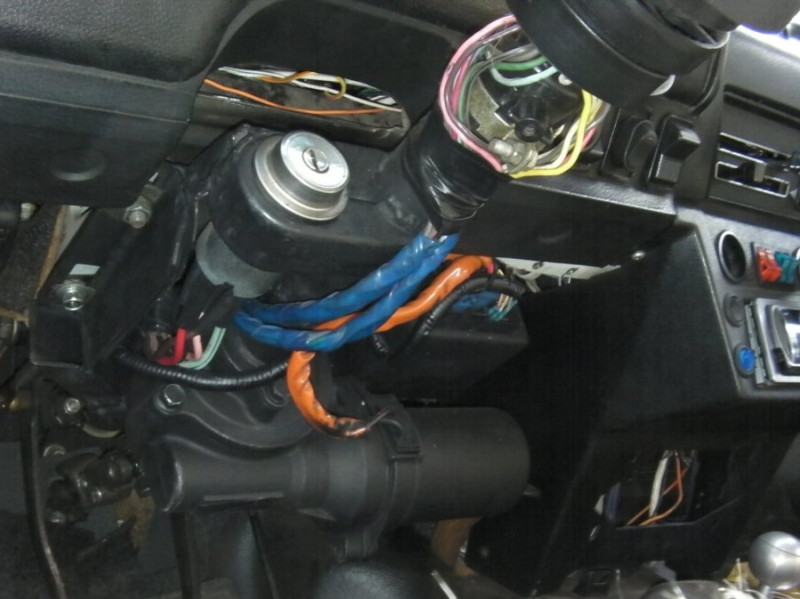

Электроусилитель руля потребляет энергию только при вращении рулевого колеса, что делает его более экономичным и эффективным. КПД электродвигателя выше, чем КПД гидравлического насоса.

Рулевой механизм Active Steering с переменным передаточным отношением

Можно ли изменять передаточное отношение усилия на руле? Этот вопрос особенно актуален при движении автомобиля на высокой скорости, когда не требуется лишняя острота рулевого управления. Ведь небольшие изменения положения руля могут повлиять на движение автомобиля, что непременно заставит водителя волноваться. Чего не скажешь о парковке автомобиля, здесь все наоборот, хочется не крутить руль туда-сюда на большие углы.

Тут на помощь устанавливается рейка с переменным профилем: в нулевой зоне зубья треугольные, а ближе к краям — трапецеидальной формы. Шестерня входит с ними в зацепление с разным плечом, что помогает изменить передаточное отношение.

На некоторых современных автомобилях устанавливается система активного управления автомобилем — Active Steering. Она позволяет изменять передаточные отношения рулевого механизма, в зависимости от режима движения, как раз в тех случаях, что мы описывали выше (ситуация на большой скорости и ситуация с парковкой).
