Введение

ВАЗ-2123 (Chevrolet Niva) — легковой полноприводный автомобиль, выпускаемый с 2001 года. В конструкцию внедорожника внесены существенные изменения по сравнению с прототипами, которые собирались как опытно-промышленные образцы на Волжском автозаводе. Сохраняя все лучшие свойства своего предшественника, машина имеет новый несущий кузов современной формы, постоянный привод всех колес, а так же ряд нововведений.

Кузов автомобиля пятидверный, с дверью багажника (с запасным колесом на ней), открывающейся в сторону. Шасси и трансмиссия по сравнению с ВАЗ-2121 конструктивно почти не изменились, тем не менее внедрены модернизации: редуктор переднего моста не связан с двигателем, изменена конструкция привода коробки передач, удлиненный промежуточный вал, у раздаточной коробки шестерни мелкомодульного зацепления, передний и задний карданные валы унифицированы.

Просторный салон может вместить пять человек, имеется складывающееся по частям заднее сиденье. Регулировок сиденья всего две, но с подбором удобного расположения никаких проблем нет. За дополнительную плату можно установить диски из алюминиевого сплава вместо стальных, тонированные стекла, передние противотуманные фары, велюровый салон с подогревом передних сидений, два динамика и антенну, подголовники заднего сиденья и чехол запасного колеса. Также в качестве опции возможна установка подушки безопасности для водителя.

По сравнению с предшественниками, внесены изменения в компоновку силового агрегата, переднюю и заднюю подвески, рулевое управление. Модель в базовой комплектации оснащается усилителем руля и регулируемой рулевой колонкой, иммобилайзером и центральным замком, электростеклоподъемниками передних дверей, корректором фар и аудиосистемой.

Качество сборки подчеркивает высокий статус Chevrolet: все элементы плотно подогнаны друг к другу. Передняя панель покрыта приятным на ощупь материалом, разнообразия в тканевую обивку сидений вносят вставки.

Данный автомобиль легок в управлении. И даже там, где заканчиваются дороги с нормальным дорожным покрытием, машина также не подведет. С технической точки зрения, автомобиль гораздо серьезнее соразмерных конкурентов благодаря наличию раздаточной коробки и блокировки межосевого дифференциала.

Значительно модернизирована тормозная система, в частности изменена конструкция главного цилиндра и усилителя тормозов. Изменения также коснулись сцепления и КП, в которой заменены подшипники, механизм переключения передач, а также все прокладки и уплотнители.

В базовой версии автомобиль оснащен двигателем 1.7 л мощностью всего 80 л. с., с системой электронного распределенного впрыска топлива и системой выпуска отработавших газов с каталитическим нейтрализатором, который соответствует требованиям норм токсичности «Евро-2» и «Евро-3».

Нюансы при обслуживании ходовой и трансмиссии

Поскольку Шевроле Нива обладает полным приводом, смышленые умельцы стараются сделать один из приводов отключаемым. Для этого устанавливается специальный блок отключения моста либо попросту откручивается задний или передний кардан.

Поэтому при осмотре поддержанного Шевроле уделите внимания вопросу подобной «модернизации» привода. И, если был получен положительный ответ, тщательно осмотрите опоры раздаточной коробки. Быть может, они давно уже изношены из-за частых вибраций.

Иных особенностей эксплуатации коробки и трансмиссии, на которые следует обратить внимание, отмечено не было. Единственное — возможна частая поломка гидравлического привода сцепления

Если это произошло, предстоит заменить и главный, и рабочий цилиндры.

Конечно, можно попробовать отремонтировать цилиндры, однако целесообразнее будет произвести их полную замену, ведь их стоимость колеблется в районе 500 рублей. Замена обойдется в 800-900 рублей.

Что касается недоработок ходовой части, к ним можно отнести подшипники ступицы. Их замена может потребоваться спустя 30 000 километров. Впрочем, их износ напрямую зависит от качества вождения. Если эксплуатировать Ниву исключительно по бездорожью, выход из строя подшипников будет действительно частым. Ценник запчастей начинается с 500 рублей, а работ по замене – от 1 500.

Еще одной особенностью можно назвать специфическую защиту картера силовой установки. Она располагается так, что сайлентблоки и рычаги подвески передних колес остаются без какой-либо защиты. И если вы съедете с дороги и наткнетесь рычагами на непроходимое препятствие – это обойдется примерно в 10 000 рублей: 5 тысяч – новая рулевая тяга и нижний рычаг подвести, и еще 5 – работы по замене и регулированию развала-схождения.

Если автомобиль не будет достаточно часто ездить, тормоза могут сгнить спустя 30 000 километров пробега. Замена тормозного диска обойдется в 800 рублей, а сам диск – в 2 200 рублей.

Инструкция по ремонту своими руками

Чтобы отремонтировать подвеску, придерживайтесь следующих этапов:

1. Проверка узлов.
2. Регулировка подшипника.
3. Смазка деталей.
4. Замена элементов (в случае необходимости).

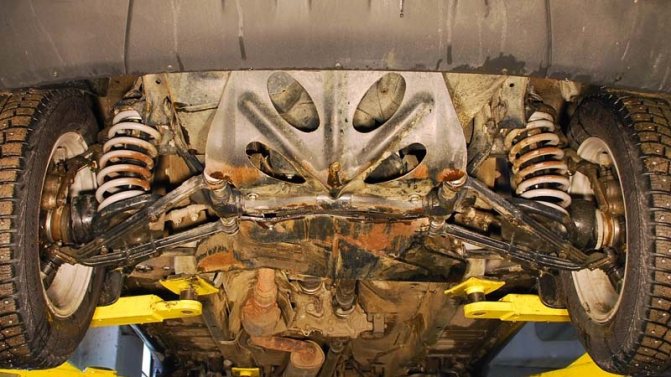

Внешний осмотр подвески

Заглянув под транспортное средство, первым делом обращают внимание на резиновые накладки. Они изнашиваются первыми — и следы износа визуально заметны. На шарнирах при активной езде по бездорожью появляются сколы

Резина в некоторых местах полностью выпадает. Иногда заметна частичная деформация, к примеру, выпуклости или сжатие

На шарнирах при активной езде по бездорожью появляются сколы. Резина в некоторых местах полностью выпадает. Иногда заметна частичная деформация, к примеру, выпуклости или сжатие.

Отдельные элементы можно заменить в сборе или по отдельности. Сложнее всего рассматривать нижние втулки, лучше поворачивать колеса в сторону поочередно, чтобы увеличился угол обзора. Так вы узнаете о состоянии подушек. Иногда деформация наблюдается только на верхних втулках, нижние — в идеальном состоянии.

Поскольку на деталях могут быть загрязнения, их нужно промыть и только после этого давать оценку. За слоем пыли может скрываться вполне рабочий элемент. После втулок подлежат проверке стабилизаторы. После этого осматривают скобы, идущие к лонжерону.

Зазоры в подвеске

Зазор между ступицами можно отрегулировать — главное, придерживаться инструкции. Ресурс подшипников ограничен, при чрезмерном сжатии колесо не вращается. Оптимальный зазор для машины — 15 мм. Баллонный ключ поможет отрегулировать подшипники (дополнительно пригодится ключ на 27).

Используя молоток, можно подбить ступицу, поставить ее на место. Если зазор более 0.15 мм, хорошо ощущается люфт. Колесо должно свободно вращаться в вертикальной плоскости. Если рядом есть напарник, попросите его во время прокрутки колеса нажимать на тормоз.

Используя бородок, снимают верхний колпак. Если при осмотре оказывается, что гайки устарели, их лучше заменить

Когда подшипники находятся в новом положении, важно, чтобы крепления не подвело. То есть гайки затягивают до конца. При фиксации гайки ступицу удерживают при помощи ключа

При фиксации гайки ступицу удерживают при помощи ключа.

Инструмент лучше держать под углом 90°. Для максимальной затяжки узла необходимо временно ослаблять и подтягивать гайки. После манипуляции необходимо вновь проверить вращение колеса. Если люфт отсутствует, значит, все сделано правильно.

Смазка элемента

Завод-изготовитель четко определяет сроки проведения смазки. Водители не всегда следуют инструкциям, забывая об этой процедуре или используя некачественные масла. Если технология нарушена, скорость износа деталей увеличивается. Чтобы исправить ситуацию, надо перепроверить инструмент. В отличие от регулировки зазора, процедура предполагает снятие колеса.

Когда диск отсоединен, можно оценить тормозные колодки. В мастерской никогда не трогают шланги. Даже при отсоединении суппорта они остаются на месте. Чтобы элемент не мешал, он подвешивается на веревку или проволоку.

Когда кронштейн заблокирован, прикручивают гайки. Лучше придерживать кольца, чтобы они не выскочили. На этом этапе работы потребуется съемник. Основная задача — снять палец рулевого шарнира. Элемент фиксируется на подвеске за счет трех гаек. Когда крепление высвобождается, можно снять кулак со всей начинкой

Чтобы добраться до сальника, пригодится отвертка, но при этом важно не повредить ступицу

Промывают элемент при помощи керосина, смазку используют для суппорта и подшипников. Подготовленный литиевый раствор необходим для обработки колец, внутренних и внешних элементов. Сборка происходит в обратном порядке. В конце процедуры выполняют регулировку зазора.

Замена ступичного подшипника

В мастерской неохотно берутся за замену ступичного подшипника. Процедура деликатная, отнимает много времени. Если все оставить без изменений, появится значительный шум в колесе. Основная задача — произвести замену, отрегулировать элемент. Для работы из набора пригодится смазка, керосин, набор ключей, бородок.

Инструкция выполнения:

1. Демонтаж поворотного кулака.
2. Осмотр колец.
3. Проверка роликов.
4. Снятие кольца.
5. Установка поворотного кулака.

Ремонт двигателя цены

Работа	Цена
Снять двигатель / поставить двигатель	от 9700р.
Снять двигатель	от 4800р.
Заменить и поставить двигатель	от 6800р.
Ремонт двигателя	от 14800р.
Переборка двигателя	от 9700р.
Замена головки блока цилиндров (ГБЦ)	от 4200р.
Замена прокладки ГБЦ	от 4200р.
Замена сальника распределительного вала	от 1000р.
Замена прокладки клапанной крышки	от 300р.
Замена маслосъемных колпачков клапанов на снятой ГБЦ	от 2200р.
Замена клапанов	от 2700р.
Замена впускных клапанов	от 2300р.
Замена выпускных клапанов	от 2300р.
Замена направляющих клапанов	от 2700р.
Замена седла клапана	от 2700р.
Опрессовка ГБЦ	от 1000р.
Шлифовка плоскости головки блока цилиндров	от 900р.
Замена переднего сальника коленчатого вала (кв)	от 1000р.
Замена заднего сальника коленчатого вала (кв)	от 600р.
Замена свечей зажигания бензинового двигателя	от 600р.
Замена ремня ГРМ	от 3300р.
Замена приводного ремня	от 700р.
Замена опоры двигателя (двс)	от 1000р.
Замена прокладки впускного коллектора	от 1000р.
Замена дроссельной заслонки	от 600р.
Замена прокладки выпускного коллектора	от 1000р.
Замена турбины бензинового / дизельного двигателя	от 2300р.
Замена маховика	от 4700р.
Замена двух массового маховика	от 6700р.
Замена водяной помпы системы охлаждения двигателя	от 4300р.
Замена радиатора охлаждения двигателя	от 1500р.
Диагностика двигателя	от 600р.
Замена прокладки поддона двигателя	от 2300р.
Замена поддона двигателя	от 2300р.
Замена цепи ГРМ без снятия ДВС	от 6800р.
Ремонт поддона картера двигателя	от 1000р.
Замена дизельного двигателя — снять / поставить двигатель	от 9800р.
Замена дизельного двигателя — снять дизельный двигатель	от 5800р.
Замена дизельного двигателя — поставить дизельный двигатель	от 7700р.
Дизельный двигатель — снять / поставить двигатель	от 9800р.
Замена цепи ГРМ дизельного двигателя без снятия ДВС	от 11800р.
Замена ремня ГРМ дизельного двигателя без снятия ДВС	от 6900р.
Диагностика дизельного двигателя	от 1100р.
Ремонт головки блока цилиндров гбц бензинового двигателя	от 2400р.
Ремонт дизельного двигателя	от 19500р.
Ремонт головки блока цилиндров гбц дизельного двигателя	от 4850р.

Особенности ремонта Шевроле Нива своими руками

Главное преимущество автомобиля – несложная конструкция основных узлов и агрегатов. Следовательно, серьезных трудностей в процессе самостоятельного ремонта быть не должно. Однако, как любое транспортное средство, Шевроле Нива имеет свою специфику. Что нужно знать в процессе ремонта базовых функциональных узлов внедорожника, рассмотрим более детально.

Двигатель

Силовой агрегат Нивы – практически аналоговая версия карбюраторного двигателя ВАЗ 2121. Несколько модернизированный инжекторный мотор, отличающийся простотой конструкции. Это позволяет проводить ряд ремонтных работ самостоятельно.

Удобно, что масляный фильтр расположен в привычном месте – рядом с блоком. Возможны некоторые трудности с его установкой, при этом снять устройство не составит труда. Самостоятельная замена фильтра обойдется не дороже 600 рублей. Необходимое количество масла – 4 литра. Для демонтажа сливных пробок необходим ключ-шестигранник. Достаточно высокая посадка облегчает доступ к пробкам – можно обойтись без заезда на яму.

Теперь о возможных трудностях. Основная проблема – необходимость часто менять сливной бачок. Основные причины частого входа его из строя:

• не слишком удачная конструкция устройства плохо выдерживает перепады давления охлаждающей жидкости;
• крышка бачка расширения – ненадлежащее качество клапанов. Комплектующие быстро выходят из строя из-за высокого давления внутри системы охлаждения.

Еще одна проблема, с которой могут столкнуться владельцы автомобиля – гидрокомпенсаторы мотора. С течением времени модель прошла модернизацию, крепежные конструкции усовершенствовали. Однако жалобы на некоторый шум, возникающий при запуске мотора на фоне низких температур.

Удачное расположение основных узлов и механизмов двигателя облегчает самостоятельное его обслуживание и мелкий текущий ремонт. Так, чтобы заменить сгоревшую ламу фары, нужна обычная крестовая отвертка и немного терпения.

Трансмиссия и ходовая часть

Так как данная версия комплектуется полным приводом, идея частичной модернизации вполне оправдана. Механизм действий следующий. Один из приводов делают отключаемым путем установки специального блока. Альтернативный вариант – передний или задний карданный вал просто демонтируют.

Слабое место ходовой – подшипники ступицы. Периодичность их замены – 30-35 тыс. км пробега. Этот срок может быть меньше при эксплуатации на плохих дорогах. Соответственно, при хорошем качестве вождения износ наступит позже. Если менять детали самостоятельно, можно уложиться в 600–700 рублей. Ценник в автосервисе – втрое дороже.

Еще одна специфическая особенность – защита картера силовой установки. Модель сконструирована таким образом, что передние подвески колес и сайлентблоки абсолютно не защищены. Такое неудачное расположение чревато дополнительными тратами – при столкновении рычага с видимым препятствием придется менять нижнюю подвески и рулевую тягу. Стоимость запчастей – от 5 000 рублей. Столько же потребуется на замену и последующее регулирование развала схождения.

Кузов и салон

Разрабатывая модель, ее создатели не рассчитывали на высокую скорость и маневренность автомобиля. В приоритете была ее проходимость, с чем Нива неплохо справляется.

Большой расход бензина в режиме города и невозможность конкурировать со скоростными версиями конструкторы компенсировали вполне приличным внутренним оснащением.

Салон имеет ряд модных «примочек»:

• уникальное рулевое колесо;
• плафон подсветки;
• современная передняя панель управления.

Что не так? Главное неприятность – пороги. Они очень уязвимы, чаще всего начинают портиться в местах пластиковых накладок. Оптимальное решение – сразу демонтировать накладки и кардинально усилить устойчивость металла к коррозии, обработав специальными средствами еще новый металл.

Следующий момент – ЛПК. Здесь качество явно хромает. На плохих дорогах нужно смотреть за бампером сзади – он черпает все, что попадается на пути.

Ремонт рулевого управления цены

Работа	Цена
Замена наконечника рулевой тяги	от 500р.
Замена рулевой тяги	от 700р.
Замена рулевой рейки	от 2300р.
Замена гидроусилителя (гур)	от 1000р.
Регулировка схождения колес передней оси	от 1500р.
Регулировка схождения колес задней оси	от 300р.
Замена шланга высокого давления гур	от 1700р.
Ремонт шланга высокого давления гур	от 1500р.
Замена насоса ГУР (Гидро Усилителя Руля) от 500 до	от 1300р.
Шприцевание шарниров рулевой трапеции за точку	от 70р.
Замена масла ГУР с промывкой	от 1400р.
Замена фильтра ГУР	от 800р.
Замена рулевого редуктора	от 1700р.
Замена маятникого рычага	от 1000р.
Замена демпфера рулевой трапеции	от 700р.
Замена рулевой колонки	от 2300р.
Замена карданного вала рулевой колонки	от 1600р.
Замена продольной тяги рулевой трапеции	от 700р.
Замена поперечной тяги рулевой трапеции	от 700р.

Видео — ремонт

Наиболее наглядными являются видео — уроки по ремонту автомобилей. В сети и на цифровых носителях доступен как наглядный ремонт вышеописанных транспортных средств, так и другим машин, например видео ремонта Chevrolet Cruze своими руками.

Осторожно отбирайте материалы для ремонта, после просмотра некоторых из них возникает еще больше поломок и неисправностей

Самостоятельный ремонт в значительной степени сэкономит ваши денежные средства, а еще улучшит ваши навыки в ремонте.

Ведь машина может сломаться не только в обычные рабочие будни, но и в долгой дороге, где путь к автосервису очень сложен. Каждый водитель в целях удобства и безопасности должен владеть простейшими ремонтными навыками.

Руководство по ремонту и эксплуатации автомобиля Нива Шевроле / Niva Chevrolet (ВАЗ-2123) / Travel

Краткая последовательность преображений Нива Шевроле

Первые ходовые образцы внедорожников ВАЗ-2125 появились в 1996 году, подготовка производства началась в 1999-м

В таком виде (ниже) Лада Нива второго поколения вышла на рынок, но товарные машины выпускали в опытно-промышленном цехе только с января по март 2001 года

Chevy стала серийной в сентябре 2002-го: для нее всего за 15 месяцев был построен отдельный сборочный цех СП GM-АвтоВАЗ

Единственный рестайлинг случился в 2009 году, под ним работало ателье Bertone. Позже появились подушки безопасности и АБС

Превращение в Ладу Ниву случилось летом 2020-го, но тогда поменяли только эмблемы и решетку радиатора. Такие машины выпускали всего полгода.

В 2021 году бывшая Chevrolet Niva вновь сменила свой облик и вернулась в лоно АВТОВАЗа, но называется по новому и опять по-латыни — Lada Niva Travel.

Источник

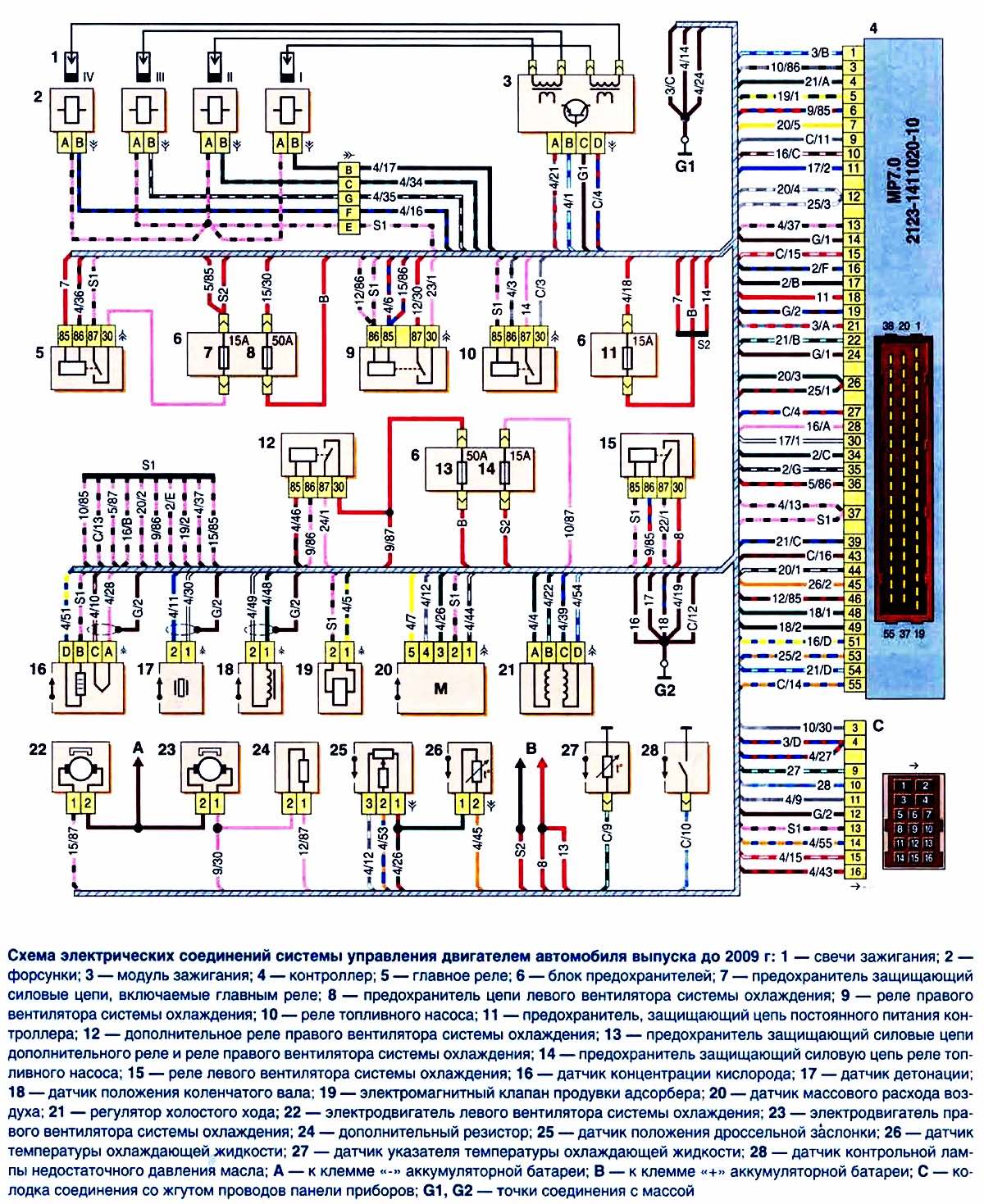

Схема проводов Шевроле Нива, часть ЭСУД

• 1 – пины свечей зажигания;
• 2 – контактная группа драйверов форсунок;
• 3 – блок зажигания;
• 4 – контроллер управления;
• 5 – главное защитное реле ДВС;
• 6 – площадка расположения плавких вставок;
• 7 – предохранитель главного реле;
• 8/9 – защитные схемы правого и левого головных вентиляторов радиатора охлаждения;
• 10 – защитный элемент управляющего предохранителя главного топливного насоса;
• 11 – предохранитель цепи контроллера;
• 12 – вторичный защитный элемент вентилятора главного радиатора с правой стороны;
• 13 – вспомогательный предохранитель вышеуказанной цепи;
• 14 – плавкая вставка цепи контроля топливного насоса;
• 15 – вентилятор главного радиатора, расположенного с левой стороны;
• 16 – стандартный датчик концентрации кислорода во впускном коллекторе;
• 17 – стоковый выход измерителя канала детонации;
• 18 – вывод ДПКВ;
• 19 – контроль клапаном продувки адсорбера;
• 20 – выход группы ДМРВ;
• 21 – привод регулятора холостого хода;
• 22/23 – задействование мотора левого/правого вентилятора основной системы охлаждения мотора;
• 24 – вспомогательный резистор;
• 25 – контроль прибора ДПДЗ;
• 26 – выход от сенсора температуры антифриза;
• 27 – указатель состояния вышеописанного датчика;
• 28 – штатный модуль измерения давления смазки в картерном отсеке силовой установки;
• А/В – клеммные колодки аккумуляторной батареи;
• С – вход «мамы» подключения к приборной панели;
• G1/G2 – заземляющие выходы участка проводки.

Назначение и конструкция изделия

Объявление о продаже Chevrolet Niva 2016 Основным назначением сайлентблока или простыми словами резинометаллического шарнира является соединение деталей подвески и гашение колебательных движений за счет резинового наполнения внутри изделия. Действительно полезное изделие, которое имеет самую простейшую конструкции. Представляет собой сайлентблок металлическую сдвоенную втулку с резиновым или полиуретановым заполнением внутри. Это заполнение и выполняет основную роль – гашение вибраций и колебаний. На фото ниже представлены сайлентблоки.

Устанавливаются данные детали преимущественно в передней подвески транспортного средства Нива Шевроле. С их помощью обеспечивается соединение рычагов передней подвески, а также стабилизатора поперечной устойчивости. Аналогичное соединение обеспечивается и в задней подвеске автомобиля, в коробке передач и двигателе.

Расположение верхнего сайлентблока

Когда необходима замена изделия?

Каждая деталь в автомобиле Нива Шевроле имеет свои эксплуатационные свойства. Приходит время, когда шарниры выходят из строя, и требуется их замена

Но прежде важно выяснить, когда же следует приступать к таким процедурам или, как определить неисправность сайлентблока

Для автомобилей, которые эксплуатируются в условиях качественного дорожного покрытия, срок службы сайлентблоков составляет 100 000 км. Но для внедорожника Нива Шевроле до этого времени придется сменить как минимум 3-4 раза эти шарниры. Но полагаться на пробег не следует, а можно определить необходимость замены изделий по следующим факторам:

• ухудшилось управление транспортным средством;
• при повороте руля ощущается заторможенность движения колес.
• на неровностях появляются стуки с передней части автомобиля.

Для удостоверения их неисправности можно обратиться на СТО, но здесь придется заплатить за диагностику, поэтому потребуется снять шарниры и определить их износ уже как говорится – на ощупь. Для этого необязательно их извлекать с автомобиля, а нужно лишь произвести визуальный осмотр на смотровой яме. Выяснив, что требуется замена передних шарниров, приступим к ее осуществлению своими руками.

Замена шарниров передних рычагов

Перед началом работ необходимо убедиться в наличии следующего инструмента:

Откручиваем гайки и снимаем шайбы

• ключ на 22;
• специальный съемник для извлечения и монтажа новых шарниров;
• стандартный комплект инструментов.

Конечно же, не забываем перед началом работ приобрести новые сайлентблоки передних рычагов на Ниву Шевроле.

Приступаем к выполнению демонтажа старых шарниров верхних рычагов, после чего осуществляется их замена на новые:

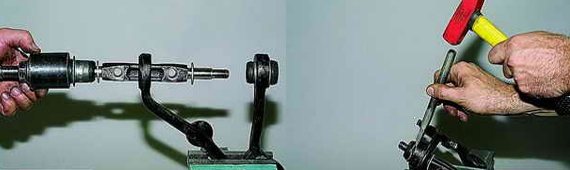

Выпрессовка старых сайлентблоков передних рычагов Нива Шевроле

1. Автомобиль Нива Шевроле устанавливается на смотровой яме для удобства проведения работ.
2. Включаем ручной тормоз и устанавливаем под задние колеса упоры или башмаки.
3. Извлекается переднее колесо.
4. Отвинчиваются гайки крепления шаровой опоры, и осуществляется ее снятие.
5. Извлекается верхний рычаг подвески.
6. Используя гаечный ключ на 22 необходимо вывинтить гайки оси рычага.
7. После их вывинчивания необходимо их извлечь вместе с шайбами.
8. Далее необходимо использовать специальный съемник. Съемник имеет вид, как показано на фото ниже. С его помощью осуществляется снятие старого элемента.
9. После того как старый шарнир извлечен, приступаем к установке нового сайлентблока.
10. Замена подразумевает, прежде всего, установку новых изделий, которые предварительно необходимо обработать мыльным раствором для лучшего запрессовывания.
11. Запрессовка осуществляется также с помощью специального съемника.

После окончания установки с одной стороны, необходимо проделать такие же действия и с другой. Замена шарниров нижних рычагов на внедорожнике осуществляется аналогичным способом. Сборка переднего рычага осуществляется в последовательности обратной снятию. После установки колес, потребуется посетить СТО для проверки и регулировки развала-схождения колесной базы.

На данном этапе замена сайлентблоков окончена. Как видно, сложного ничего в этом нет, потребуется только несколько часов свободного времени и автомобиль будет практически как новый.

А если диск будет греться?

При эксплуатации автомобиля может возникнуть такое, что диск сильно греется. Конечно, при трении он будет нагреваться, это вполне нормальный процесс. Но порой случается так, что температура просто зашкаливает. И может появиться множество проблем – трещины, дефекты, сильный износ. Проблему чрезмерного нагрева можно решить достаточно просто, если подойти к этому вопросу серьезно.

На комплектуется чугунными дисками. На сегодняшний день можно встретить в продаже вентилируемые изделия, у которых есть насечки и отверстия на рабочей поверхности. Именно с помощью таких элементов получается отвести большое количество тепла. И тормозной диск не будет нагреваться до критических значений температуры.

ШРУСы на Chevrolet Niva: какие элементы бывают

Равномерная передача крутящего момента на ведущих (в случае с Нивой Шевроле, передних) колесах обеспечивает маневренность и плавность хода. Надежность на дороге – основа безопасности, поэтому состоянию всех узлов нужно уделять максимум внимания.

По конструктивным особенностям детали выделяют:

Стоит учитывать, что колесо будет поворачиваться плавно и быстро, если все элементы в узле исправны. В конструкции Нивы Шевроле существуют особенности, которые не позволяют осуществить передачу вращения колесу, используя шрус в единственном экземпляре. Именно по этой причине в переднем приводе этих деталей всегда устанавливается две.

Особенности ремонта

Ремонт основных функциональных узлов рассматриваемого внедорожника имеет следующие особенности.

Двигатель

Поскольку авто специфичное, а конструкция не сложная, сюрпризы в плане ремонта не будут вас подстерегать.

Замена воздушного фильтра и масла предельно проста. Что касается масляного фильтра, он имеет боковое расположение относительно блока, поэтому подобраться к нему непросто. Запаситесь маслом в количестве 3,75 литра и шестигранником. Даже в подъемнике или яме нет никакой необходимости, поскольку клиренс достаточно высокий. В поднятии авто есть смысл только при наличии серьезной защиты картера.

Лопнувший расширительный бачок также может стать проблемой, а происходит это из-за его неудачной формы. Нестабильное качество крышки также усугубляет ситуацию.

Лопнувшая трубка подвода масла может спровоцировать отказ гидравлического натяжителя цепи ГРМ. Лязгающий металлический звук станет первым признаком подобной проблемы.

В целом компоновка для самостоятельной реализации ремонтных и обслуживающих работ под капотом достаточно удобная. Единственная сложность может заключаться в снятии стартера, тогда как доливание жидкости, замена воздушного фильтра или ламп вовсе не создадут проблем.

Трансмиссия и ходовка

При покупке Нивы не первой свежести обратите внимание на наличие повышенных вибраций, если предыдущий владелец имел привычку ездить без одного кардана. Опоры раздаточной коробки в таком случае могут быть непригодны

В целом статистика поломок КПП достаточно скудная, что говорит о приличной надежности данного узла, зато относительно сцепления подобного не скажешь. Замене подлежат все цилиндры, и рабочий, и главный. Примечательно, что лучше именно менять механизм полностью, нежели идти на поводу у зеленой жабы и покупать ремкомплект.

Что касается замены масла в редукторах и коробках, оно должно быть единым – 75w-90, а объемы следующие:

• 1,3 л для заднего моста;
• 1,15 л для редуктора переднего;
• 0,79 л для раздаточной коробки;
• 1,6 л для КПП.

Ступичные подшипники являются слабым местом и замене они подлежат уже до 3 тыс. км пробега. Сайлентблоки передней подвески и рычаги ничем не защищены, а в случае с внедорожников неудачные испытания могут стать причиной серьезного ремонта.

Профилактика

Для предупреждения поломок, производитель рекомендует придерживаться нескольких советов.

• Один раз в год обрабатывать все клеммы и разъемы специальным маслом – это предупредит образование окислов.
• Периодически проверять плотность креплений контактных разъемов. При расшатывании соединений возможно образование коротких замыканий или снижения проводимости цепи, что будет воспринято ЭБУ как отказ механизма.
• Проверять степень изношенности силовых кабелей и магистралей. При активной эксплуатации автомобиля, оплетки, изготовленные из гибкого полимера, могут износиться и растрескаться. Это обстоятельство может спровоцировать короткие замыкания и механическое осыпание изоляторов. Следовательно, лучше предупредить поломку, чем ее устранять.

Если придерживаться перечисленных правил автомобиль будет служить долго и качественно все время.

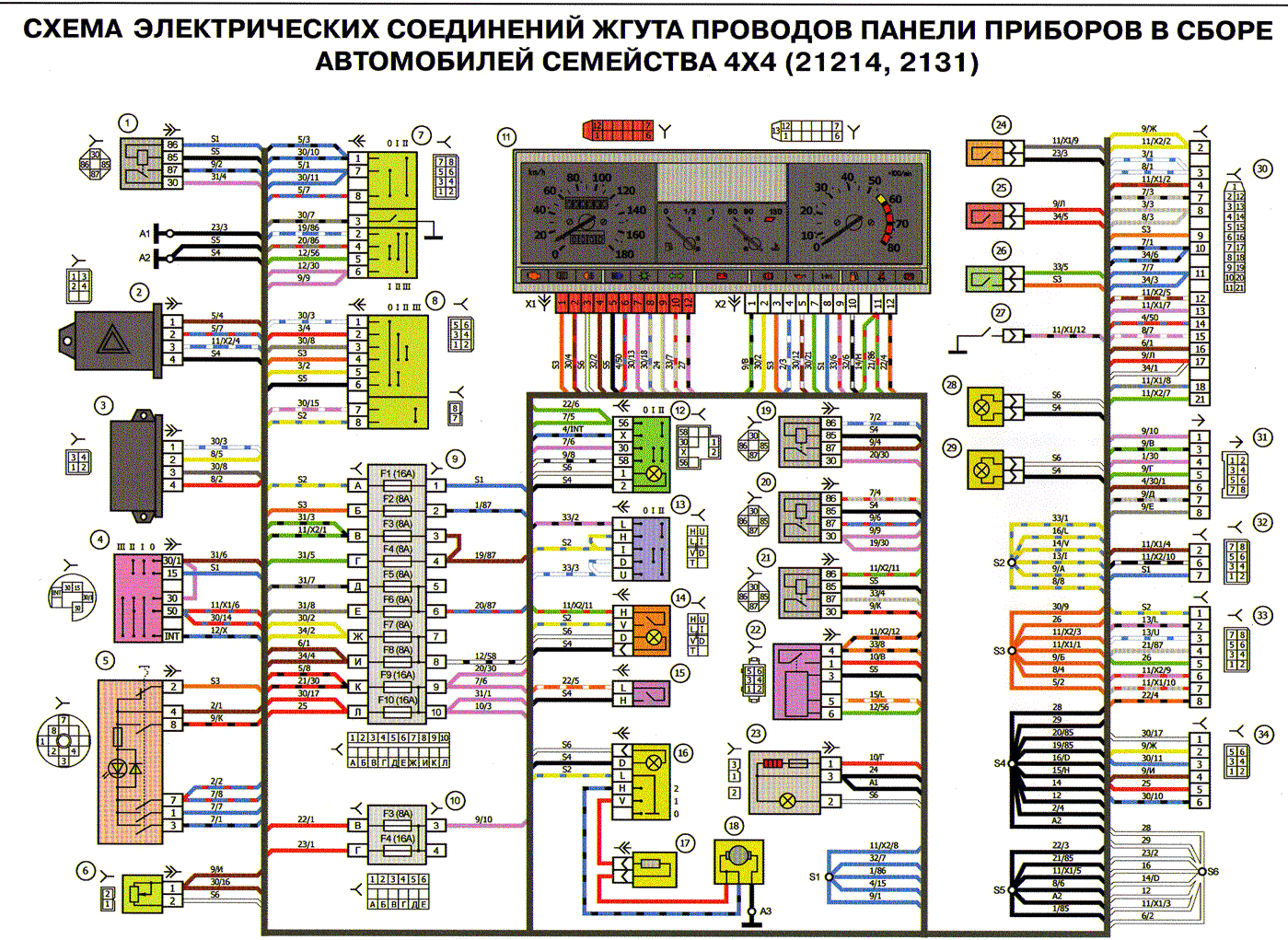

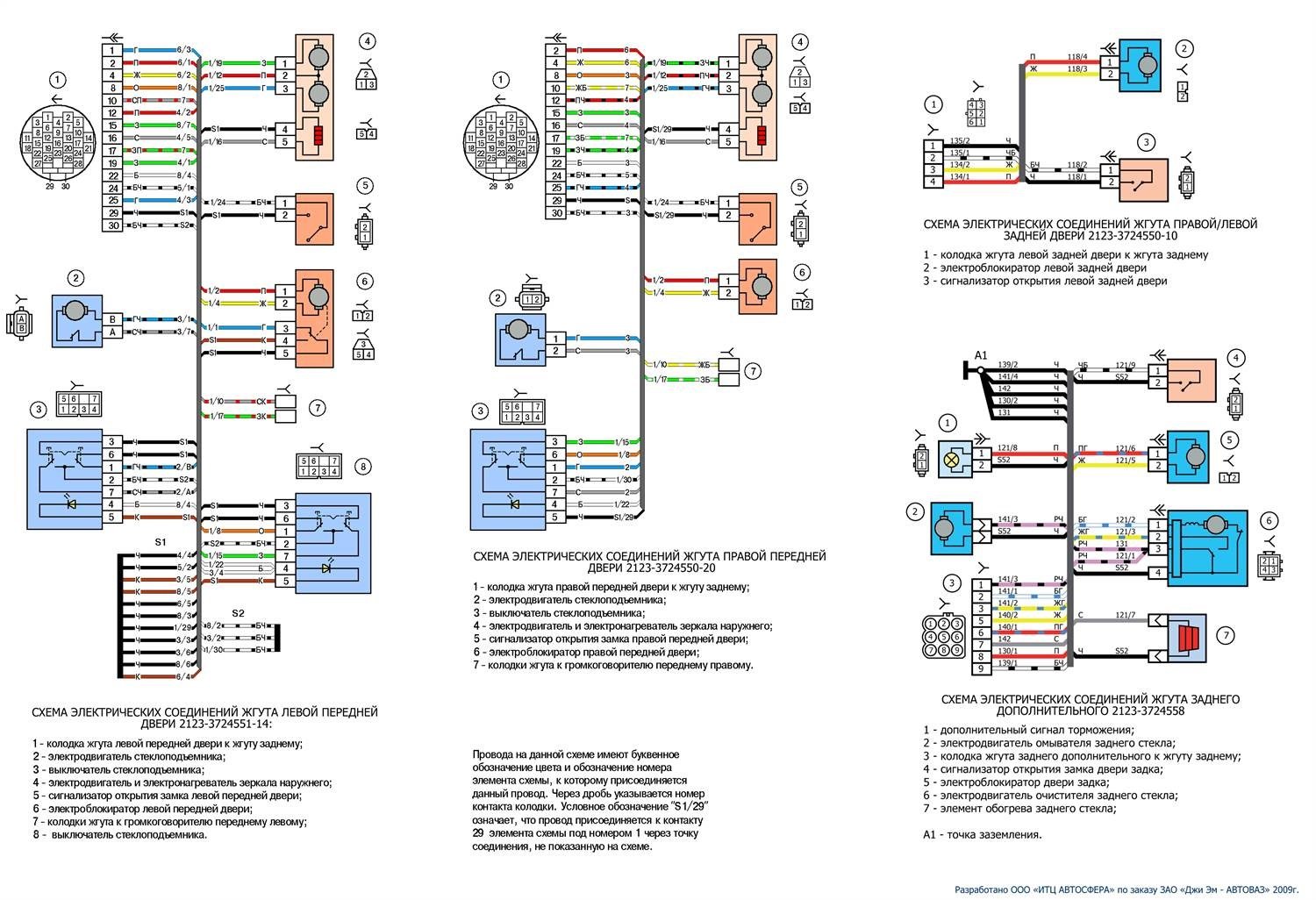

Составляющие электропроводки

Стандартная схема проводки Нива Шевроле разбита на несколько участков для лучшей ремонтопригодности и простоты обслуживания.

• Передняя часть – комплект кабелей соединяет все оборудование, расположенное в подкапотном пространстве авто.
• Салонная часть – узел дополнительно разбит на независимые зоны, что позволяет запитывать разные группы оборудования без риска повредить или перегрузить основные элементы.
• Отсек приборной панели – пучок кабелей объединяет магистрали от всех датчиков, сенсоров и индикаторов.
• Кормовой узел – пучок отвечает за напряжение и контроль оборудованием, расположенным в кормовой стороне автомобиля.

Слабые места

Заблаговременное знание о слабых местах ТС позволяет вовремя проводить ремонт Шевроле Нива и предотвращать кардинальные поломки. Рассмотрим их:

Двигатель туповат на разгоне, на 30 тыс. км. пробега уже могут выйти из строя сальники. Гарантийная замена возможна только в том случае, если вылет масла будет очевиден. Если же сальники просто влажные, придется рассчитывать на свои силы. Мощность силового агрегата падает с активацией системы кондиционирования, что сразу бросается в глаза при движении по трассе. Слабую динамику и высокий расход горючего можно исправить перепрошивкой и сделать это лучше сразу. В среднем мотор выдерживает ресурс до 250 тыс. км.
Ходовка слаба ступицами, реактивными тягами, элементами рулевой трапеции, а также сальниками и шаровыми опорами. Часто после 30 тыс. км. водители вынуждены менять передний ступичный подшипник

Ресурс заводских стоек также невелик.
В плане системы охлаждения стоит уделить внимание необходимости замены бачка с антифризом примерно через год. С высокой долей вероятности за это время он уже будет протекать

Иногда помпа выходит из строя еще до первого техобслуживания.
Трансмиссия грешит слабыми подшипниками и крестовинами на карданном валу. Непосредственно карданы тоже нельзя назвать сильным местом.
Если рассматривать выхлопную систему, в среднем она служит безукоризненно около 55 тыс. км, однако стоит быть готовым к тому, что при использовании бензина низкого качества катализатор выйдет из строя уже через пару заправок.
Кузов, особенно арочная зона колес, поддается коррозии. Ощутимые проблемы можно заметить уже на 3-4 год. Ржавчина проникает в царапину уже через несколько дней. Краска на пластиковых элементах долго не радует глаз.
В плане электрики достаточно редко, но могут за первые полгода отказать стеклоподъемники. Такой же ресурс можно прогнозировать для стартера, ремня и генератора. Датчик уровня топлива может отображать неверные сведения, если позиция ТС уклонная. Также проблемы возникают с предохранителями проводки охладительных вентиляторов.
Фары лучше сразу после покупки заменить светодиодными, иначе вскоре корпус будет расплавлен.
В салоне практически полностью отсутствует шумоизоляция, особенно это ощущается при 100 км/ч. Также многих расстраивает затягивание в салон посторонних запахов.

Окунемся в историю

Шевроле Нива была создана на базе классического советского внедорожника ВАЗ-2121 — единственного автомобиля, имеющего полный привод. Свое название машина получила в начале 2000-х, когда было создано совместное с General Motors предприятие, позволяющее устанавливать на продукты автопроизводства значок Шевроле.

С конца 90-х Нива 2121 постоянно подвергалась изменениям и модернизациям

. Автолюбитель хотел получить новый, современный внедорожник, красивый снаружи и надежный изнутри. Конструкторы планировали учесть все пожелания потребителей, продолжая реставрировать свое творение вплоть до 2009 года. Именно тогда была выпущена последняя, наиболее современная модель Шевроле Нива, которую можно сейчас встретить на отечественных дорогах в огромном количестве.

Любая машина отечественного производства имеет и поклонников, и ярых противников. Понять можно и тех, и других, ведь 90% запчастей в машине – российского производства. Сборка также осуществляется в нашей стране. Стало быть, на выходе можно получить как проблемное авто, так и продукт, который сможет удивительным образом проездить пять-шесть лет без единой поломки.

Будет полезно: Ремонт и замена подвесного подшипника на Honda своими руками

Неисправности двигателя Шеви Нива

Среди поломок двигателя Шеви Нива можно выделить:

1. Падение мощности, ухудшение приемистости.
2. Чрезмерная шумность.
3. Повышенный расход бензина.
4. Жор масла.
5. Перебои в работе мотора.

Зачастую эти признаки свидетельствуют о естественном износе рабочих поверхностей, а не о критических поломках. Если это подтверждает комплексная диагностика, есть смысл использовать RVS-Master для безразборного восстановления силового агрегата. Для стандартной Шеви Нива с мотором на 1,7 л, для смазки которого требуется 3,75 л масла, подойдет состав Ga4. Он восстанавливает изношенные узлы и упрочняет контактные поверхности за счет наращивание слоя металлокерамики. Благодаря обработке нормализуется компрессия, снижается количество шумов и вибраций, падает расход, упрощается пуск при минусовых температурах.

Геомодификатор трения восстанавливает компрессию при износе цилиндров и поршневых колец. Но состав не поможет, если имеется пробой в прокладке ГБЦ либо поршни уже успели прогореть.
